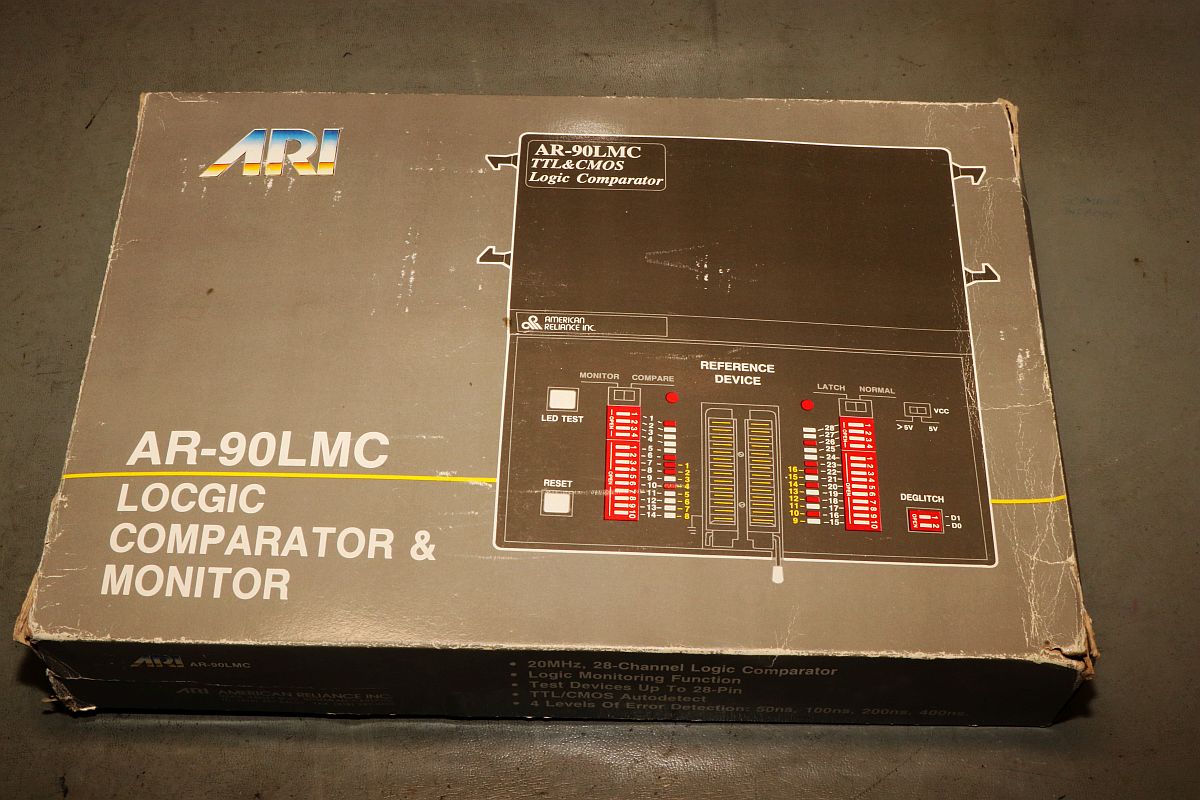

{AR-90LMC Logic Comparator} Ein tolles neues Spielzeug hat meinen Labortisch erreicht: ein Logic Comparator von ARI. Interessant an der Verpackung ist der kapitale Rechtschreibfehler, den offenbar niemand mehr korrigieren wollte. Kann passieren, wenn man in Taiwan bestellt...

AR-90LMC Logic Comparator

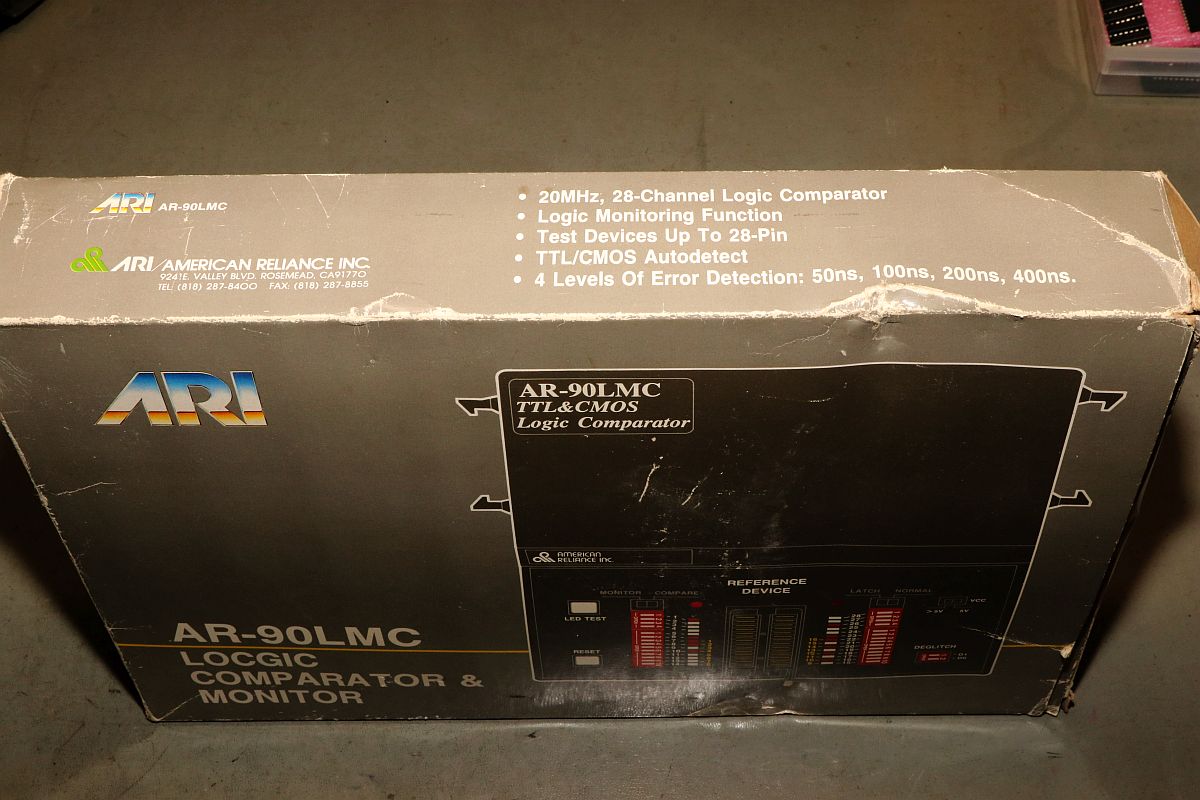

Das Teil ist nicht nur ein Logic Comparator, mit dem man ein laufendes IC mit einem Prüf-IC vegleichen kann, sondern auch gleichzeitig ein mehrkanaliger Logic Analyser / Monitor. Letzteres braucht man eigentlich nicht, wenn man ein Oszi zur Hand hat, Ersteres ist praktisch und schnell. Grundsätzlich entspricht das Gerät meinem HP 10529A, nur irgendwie bedienungsfreundlicher...

AR-90LMC Logic Comparator

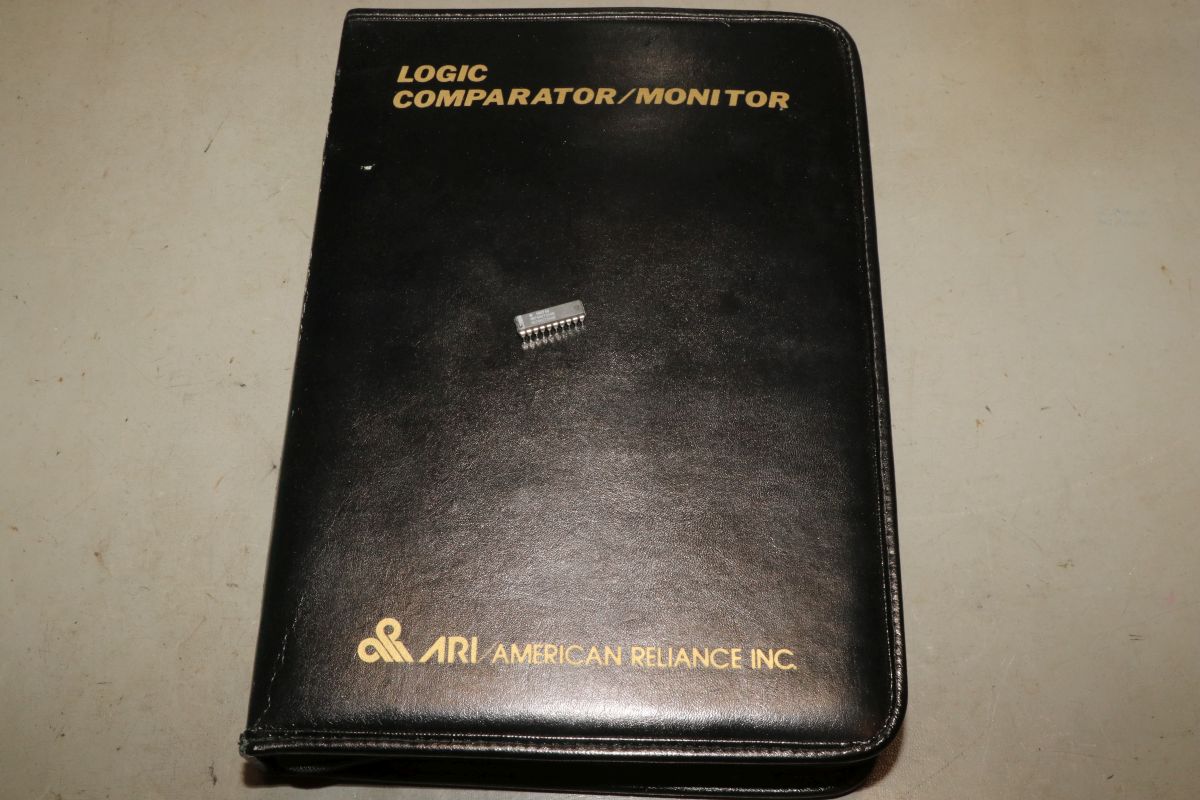

Geliefert wird das Teil in einem "formschönen" Kunstlederordner, der größer ist, als es auf den ersten Blick aussieht: ein TTL-IC im Vergleich.

AR-90LMC Logic Comparator

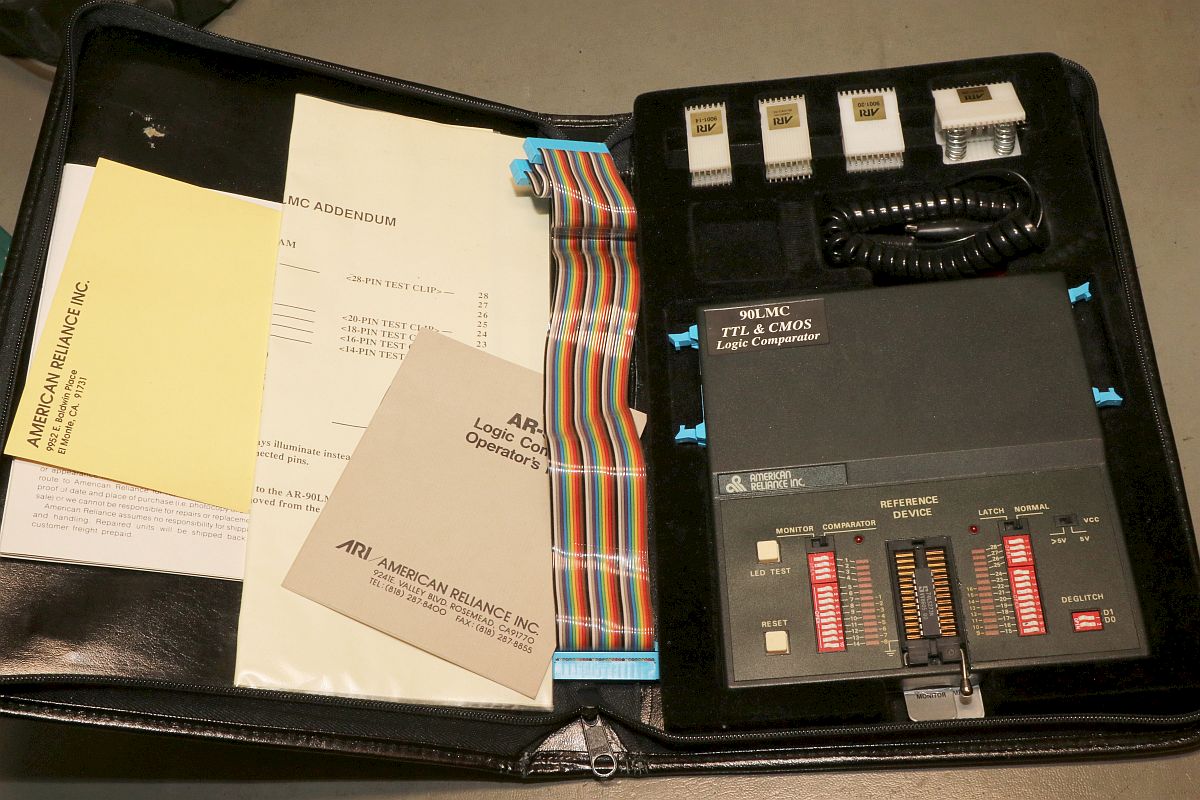

Innen drin ist alles, was man braucht: Der Comparator, Test Clips verschiedener Größe, Kabel und Anleitungen.

AR-90LMC Logic Comparator

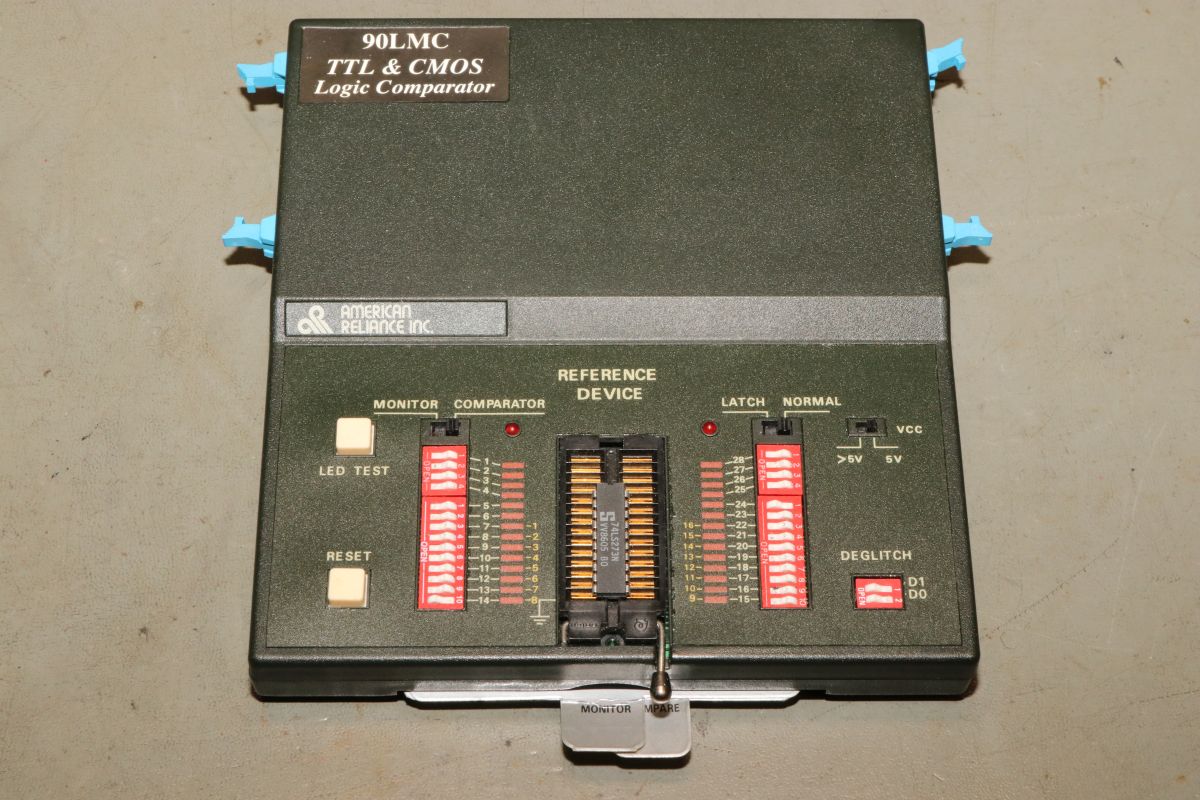

Das Gerät von oben...

AR-90LMC Logic Comparator

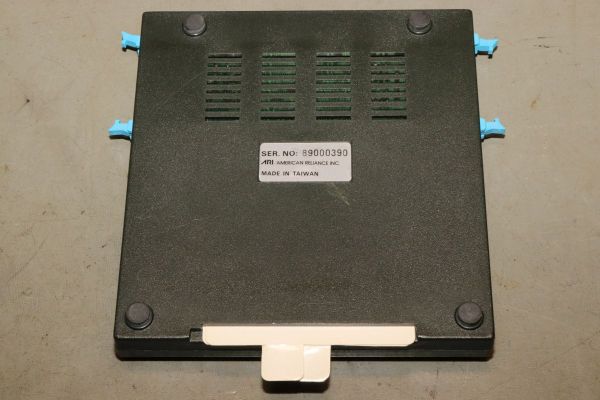

... und von unten

AR-90LMC Logic Comparator

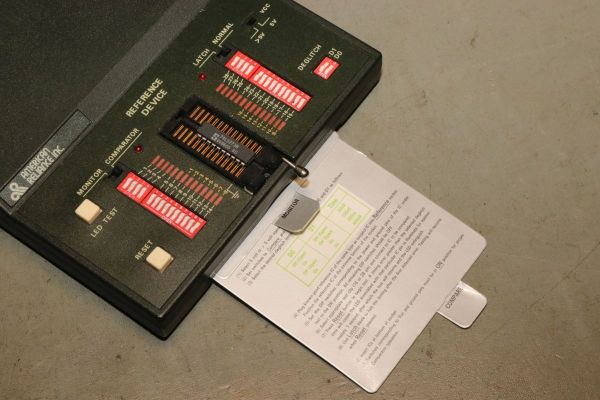

Praktisch: die Kurzanleitung im Schubfach.

AR-90LMC Logic Comparator

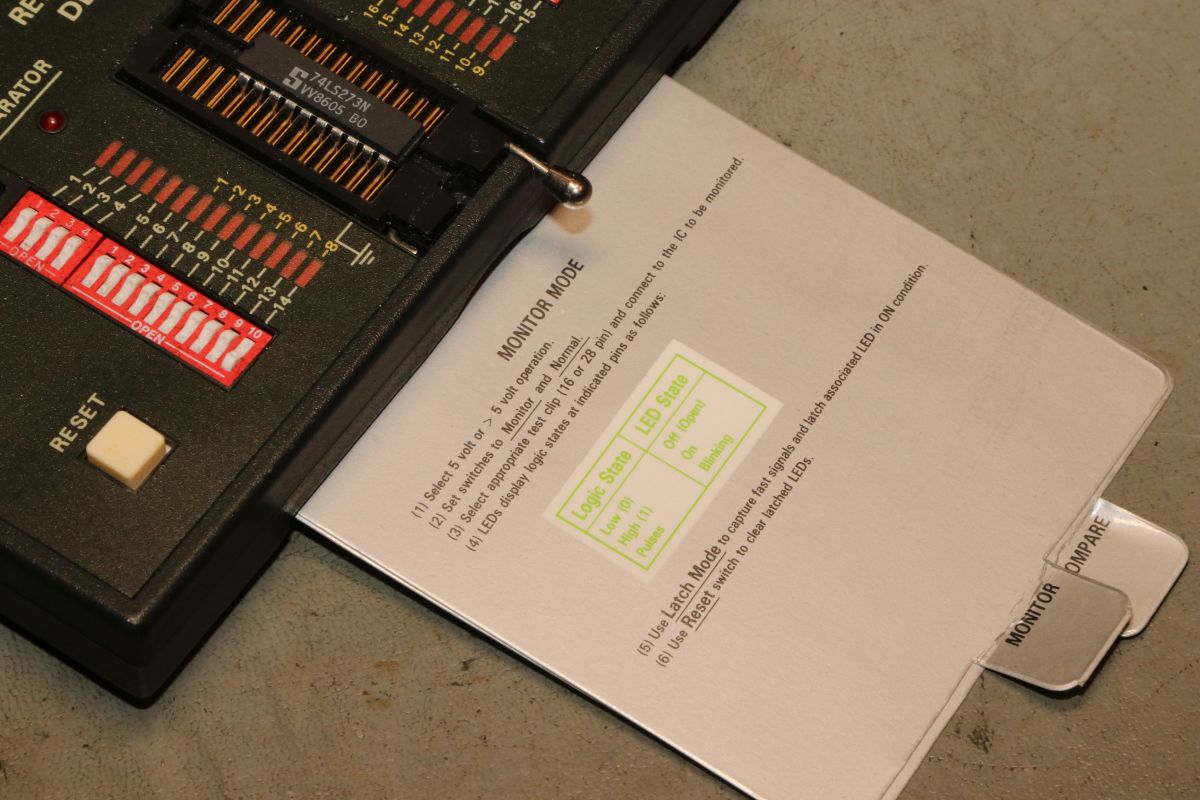

Für beide Betriebsmodi - die über Schiebeschalter einzustellen sind.

AR-90LMC Logic Comparator

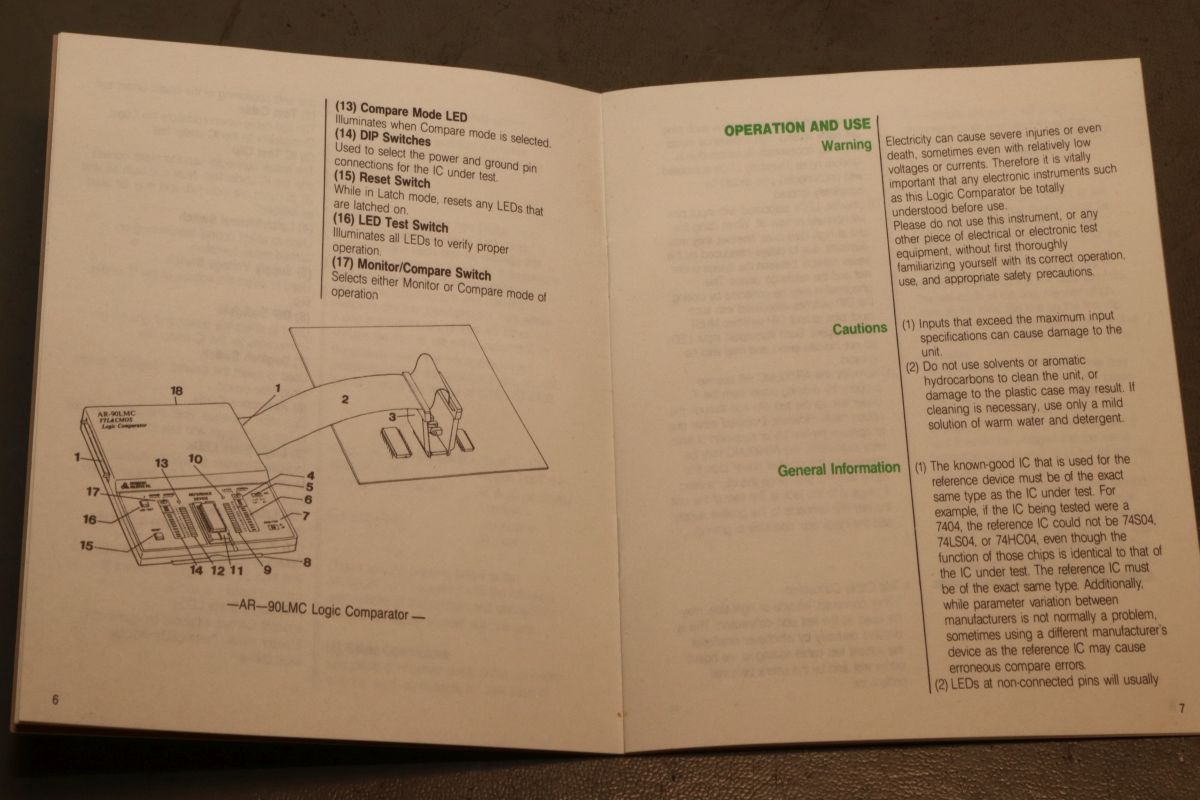

Die Anleitung ist kurz aber ausreichend.

AR-90LMC Logic Comparator

Es dauert aber ein wenig, bis man sich über die Ausrichtung der IC-Clips und des Flachbandkabels klar geworden ist. Die gute Nachricht: man kann nichts kaputt machen.

AR-90LMC Logic Comparator

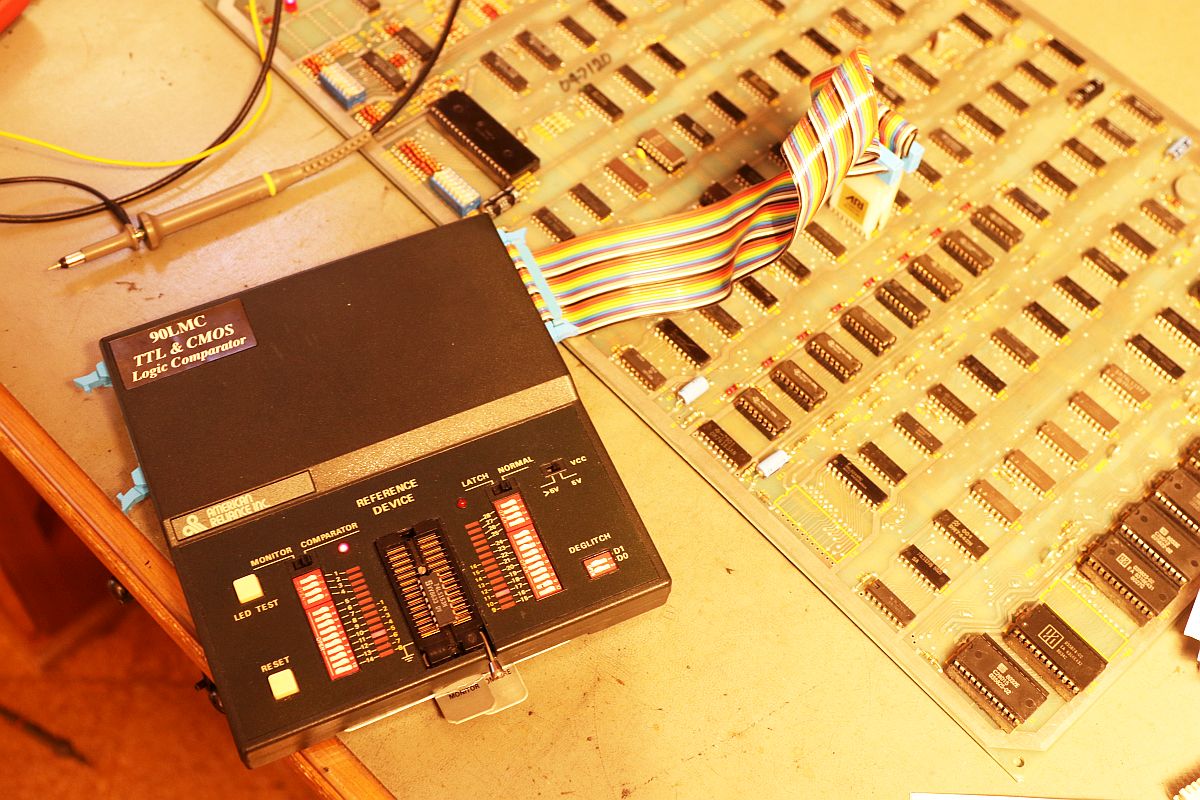

Und dann kann es los gehen: im Sockel steckt ein bekanntermaßen funktionierendes Exemplar, der Testclip steckt auf dem Prüfling. Die Spannungsversorgung holt sich das Gerät trickreich über den Clip - dazu werden die Kippschalter links und rechts vom Nullkraftsockel entsprechend eingestellt. Links unten ist immer Masse, der rechte obere Pin wird dann auf +5V codiert. Alle anderen Kippschalter bleiben offen, da ist es egal, ob es sich um Eingänge oder Ausgänge handelt.

AR-90LMC Logic Comparator

Wenn jetzt die Signalverläufe bei Prüfling und Referenz übereinstimmen, dann erlischt die entsprechende LED am Pin nach einiger Zeit. Gibt es Abweichungen, dann leuchtet sie. Das kann sowohl ein Defekt, als auch nicht genau definierte Pegel sein - offene Eingänge oder hochohmige Datenleitungen werden auch als Defekt erkannt - da muss man halt mit dem Oszi noch mal nachprüfen. Alles in Allem ein praktisches Tool, was einem aber das selber Denken nicht abnimmt!
