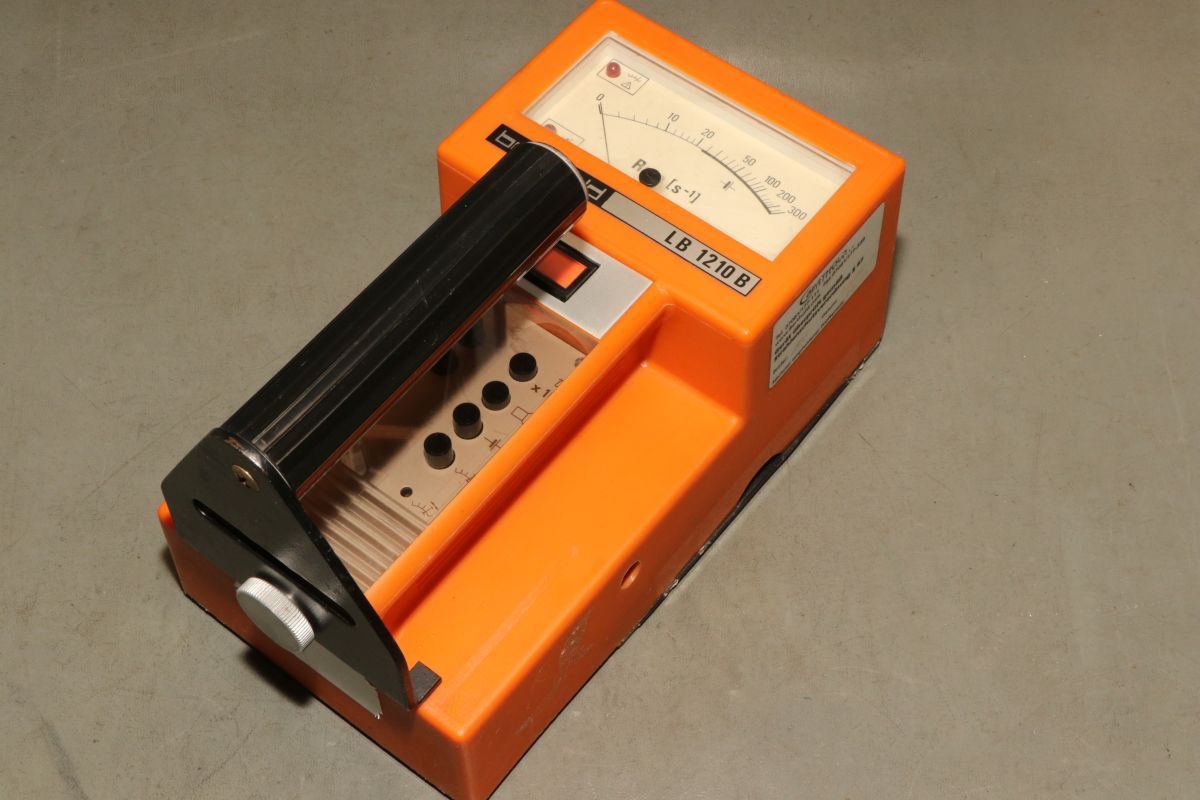

{Berthold LB 1210 B Kontaminationsmonitor} Mark S. hat mir freundlicherweise ein tolles Exponat zugeschickt, welches ich euch heute gerne vorstellen möchte: im Volksmund "Geigerzähler" genannt, gibt sich die Beschreibung von Berthold deutlich technischer:

Der Kontaminationsmonitor LB 1210 B ist ein batteriebetriebenes, tragbares Ratemeter zum Lokalisieren und Messen radioaktiver Kontaminationen. In die Bodenfläche ist ein abgeschmolzenes Großflächen-Proportional-Zählrohr eingebaut. Die effektive Fensterfläche beträgt 100 cm². Das Zählgas ist Xenon. Die Folie besteht aus Titan mit einem Flächengewicht von 5 mg/cm². Die Impulsrate wird in Impulsen pro Sekunde (1/s) ange­zeigt. Es gibt 2 quasilogarithmische Anzeigebereiche (300 bzw. 3000 1/s). Plateaulage: 1800-2050V. Arbeitsspannung 1900V, fest eingestellt.

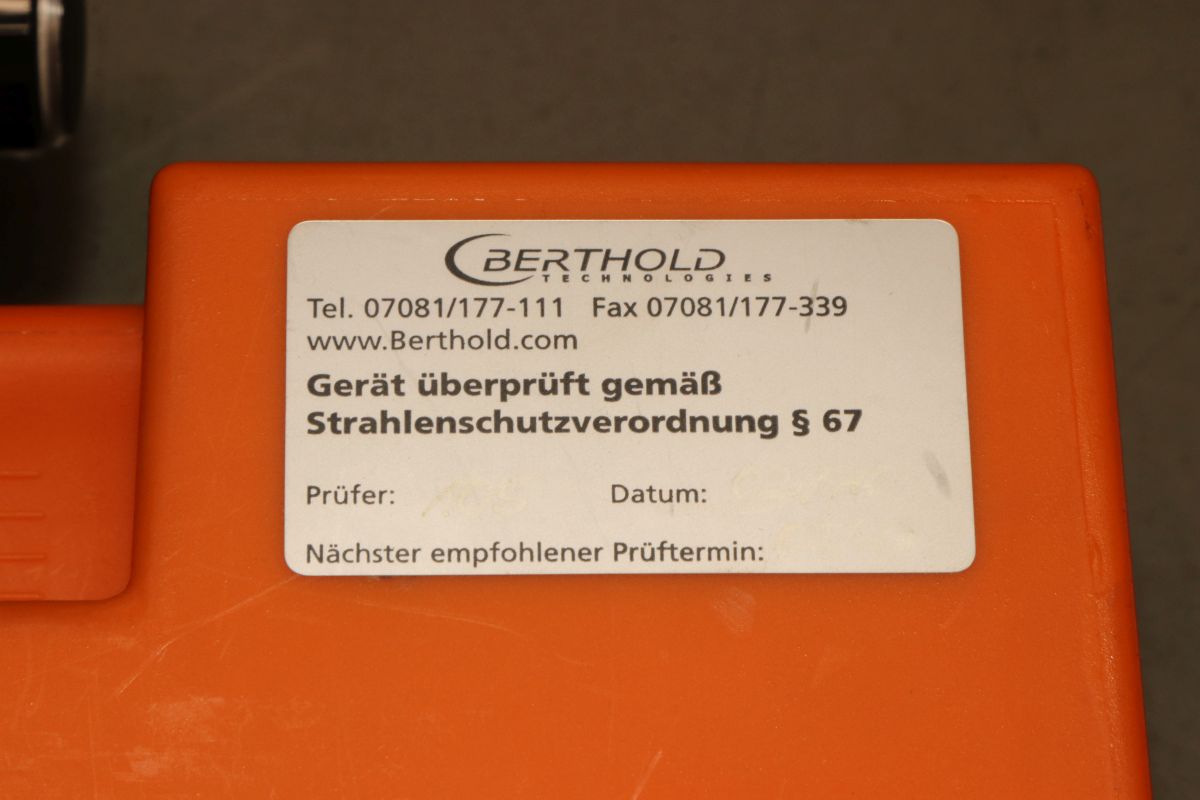

Sieht ganz schön offiziell aus...

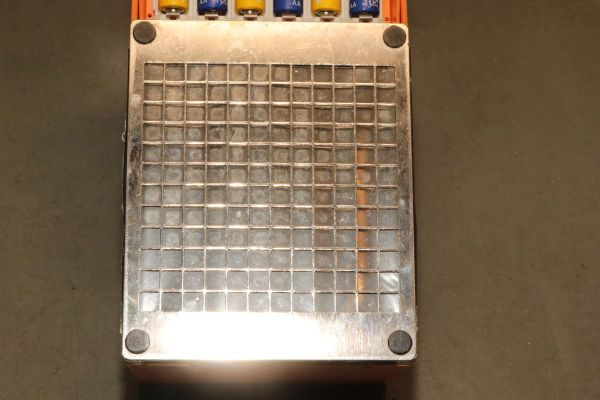

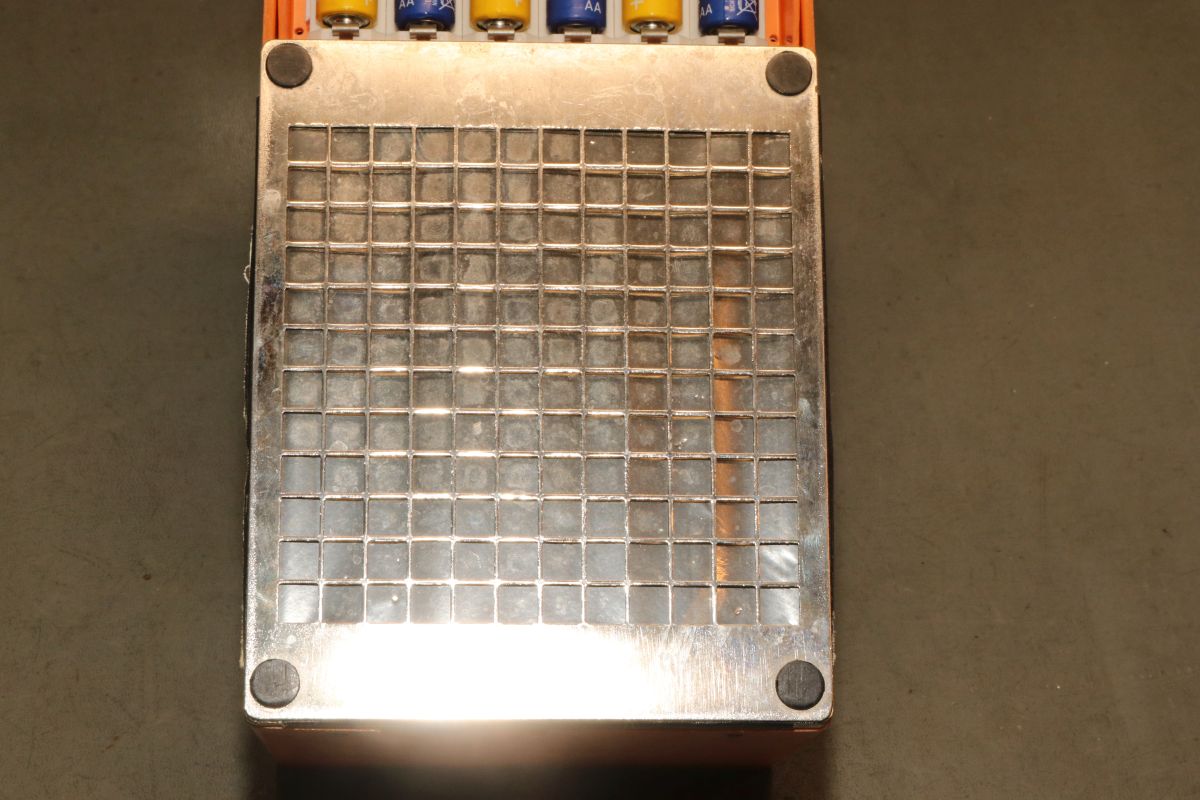

Der Flächensensor von unten - die Folie ist unglaublich dünn.

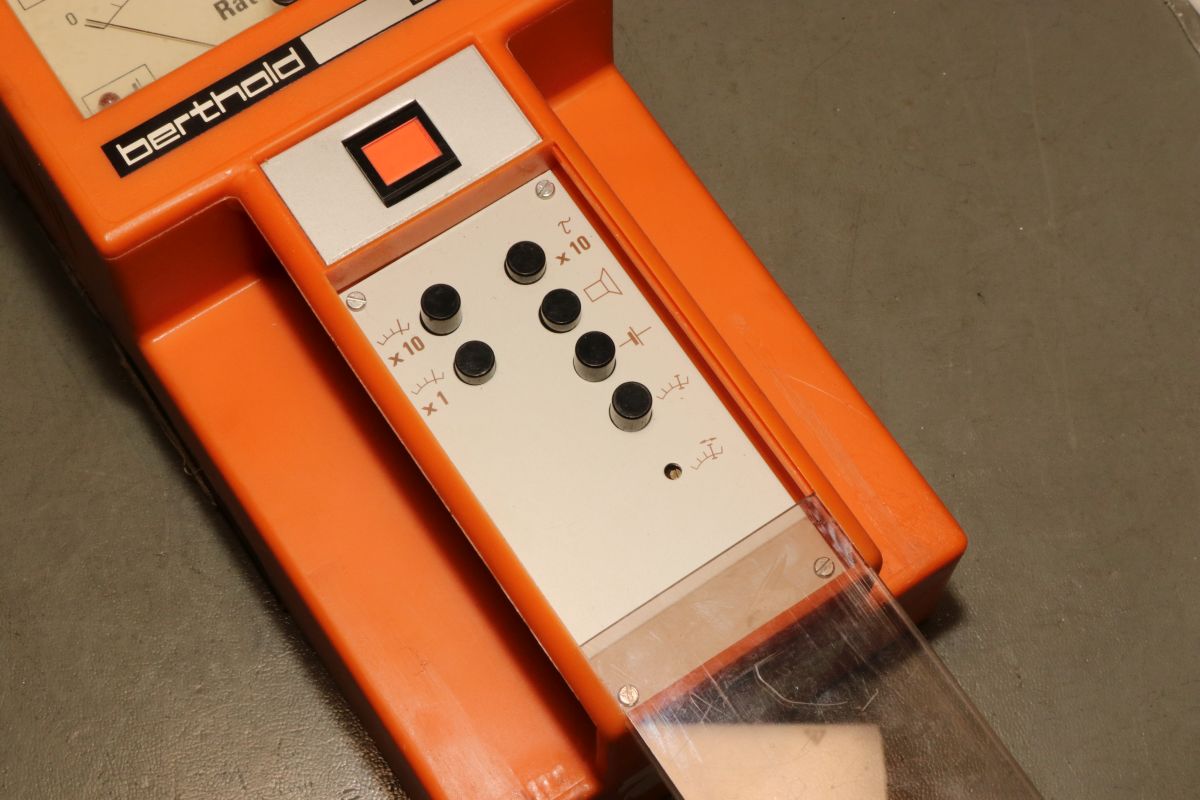

Die Bedienelemente sind selbsterklärend. Links die Zählrateumschaltung, rechts Abklingzeit, Lautsprecherzusschaltung, Batterietest und Aktivator der Warnauslöseschwelle mit einem kleinen Trimmer darunter.

Jetzt hab ich ein Problem: das Gerät könnte funktionieren oder auch nicht - ich habe keinen Prüfstrahler. Manche Quellen im Internet schreiben, dass die Hintergrundstrahlung einen signifikanten Grundwert erzeugen sollte, leider knackt das Gerät nur alle paar Sekunden mal sporadisch. Auch ein Beutel Petromax Glühstrümpfe ändert nichts am Verhalten. Das Flächen-Zählrohr ist dicht - kalt ist die Folie atwas entspannt, warm bläht sie sich gegen das Gitter. Habe ich nur keinen passenden Strahler?

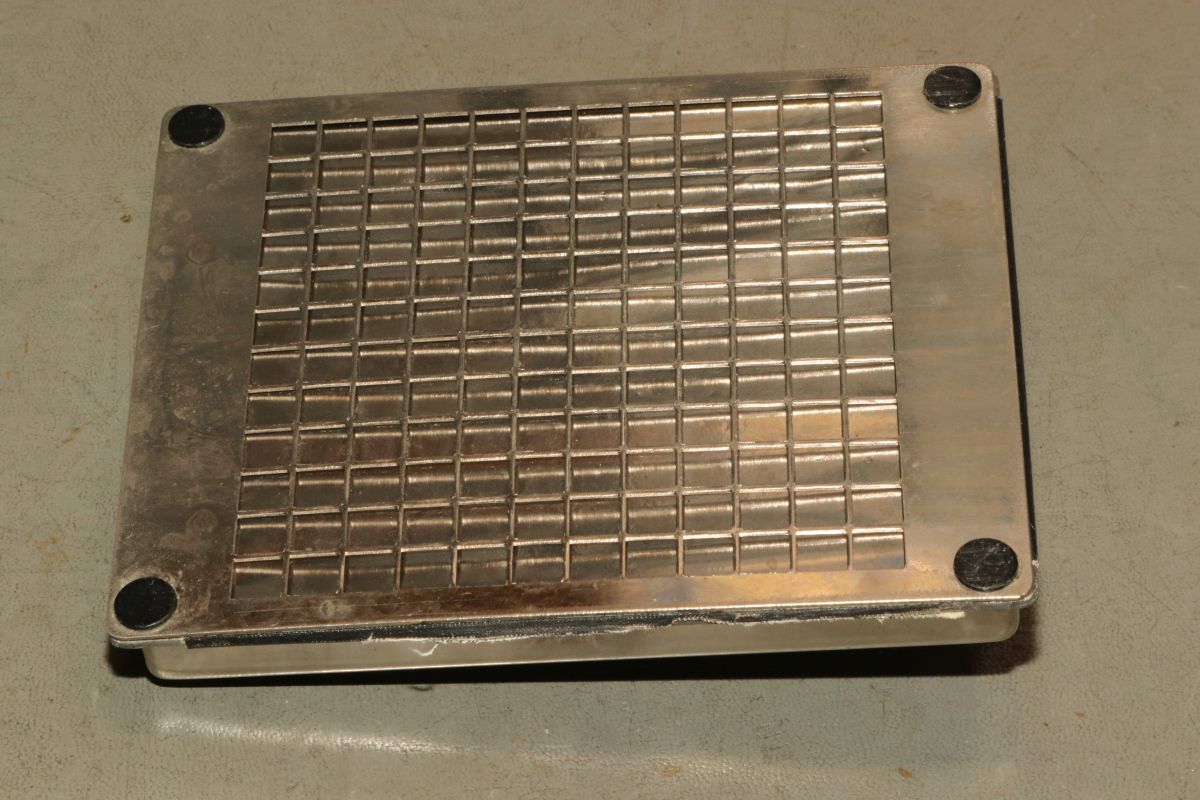

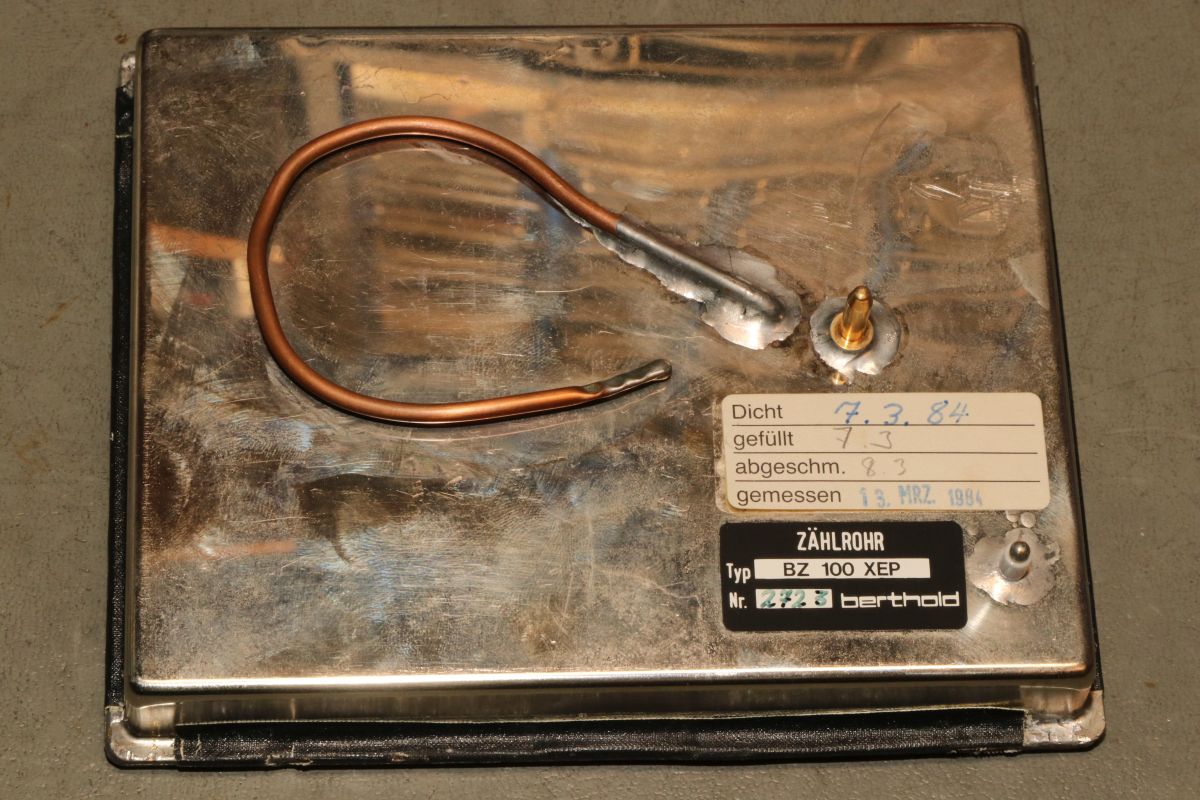

Der Sensor lässt sich mit etwas Gewalt herausnehmen, die Befestigungsschrauben liegen darunter versteckt.

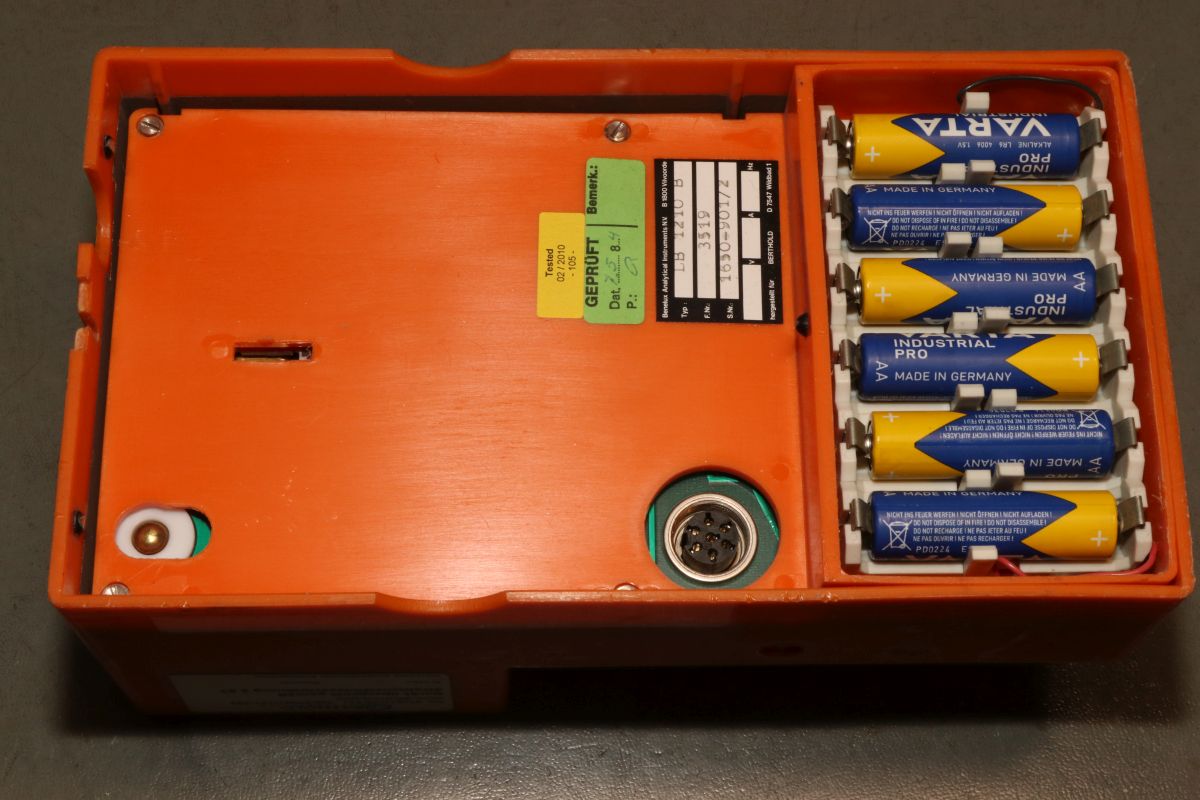

Die beiden Schrauben im Batteriefach sind gleichzeitig Befestigungs- und Kontaktierungsschrauben.

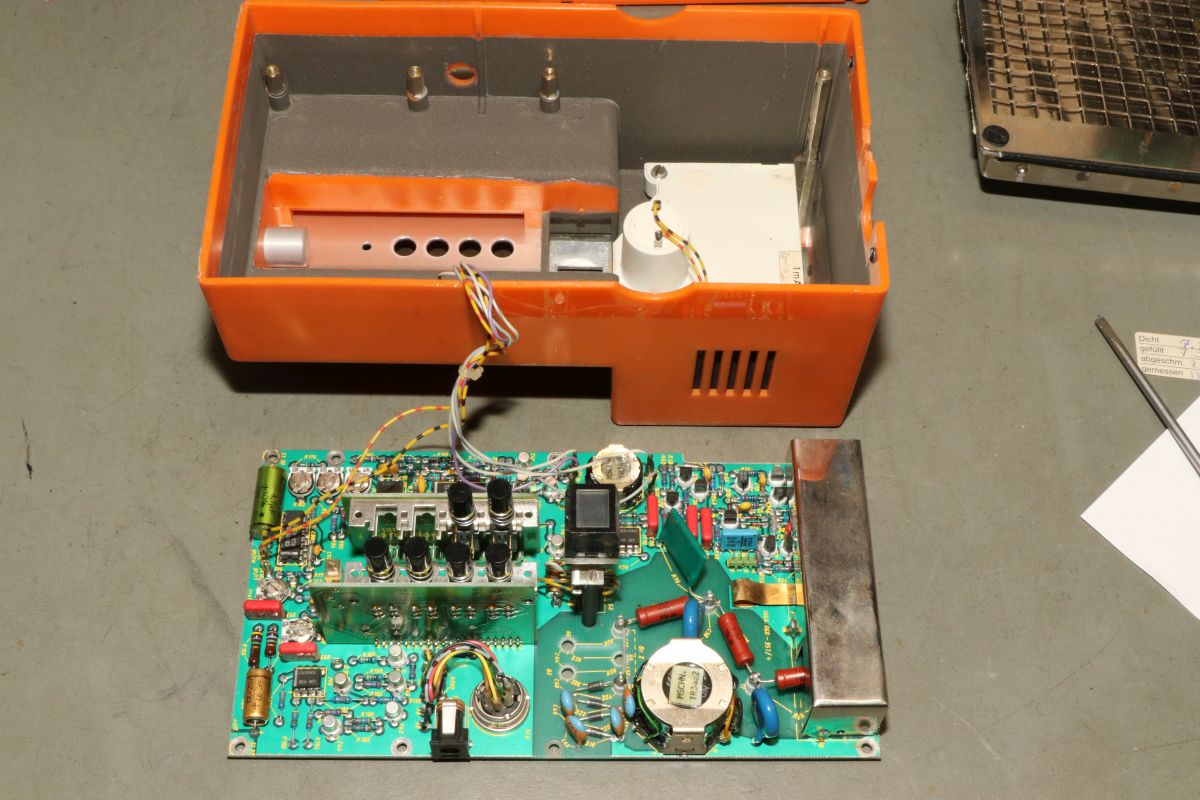

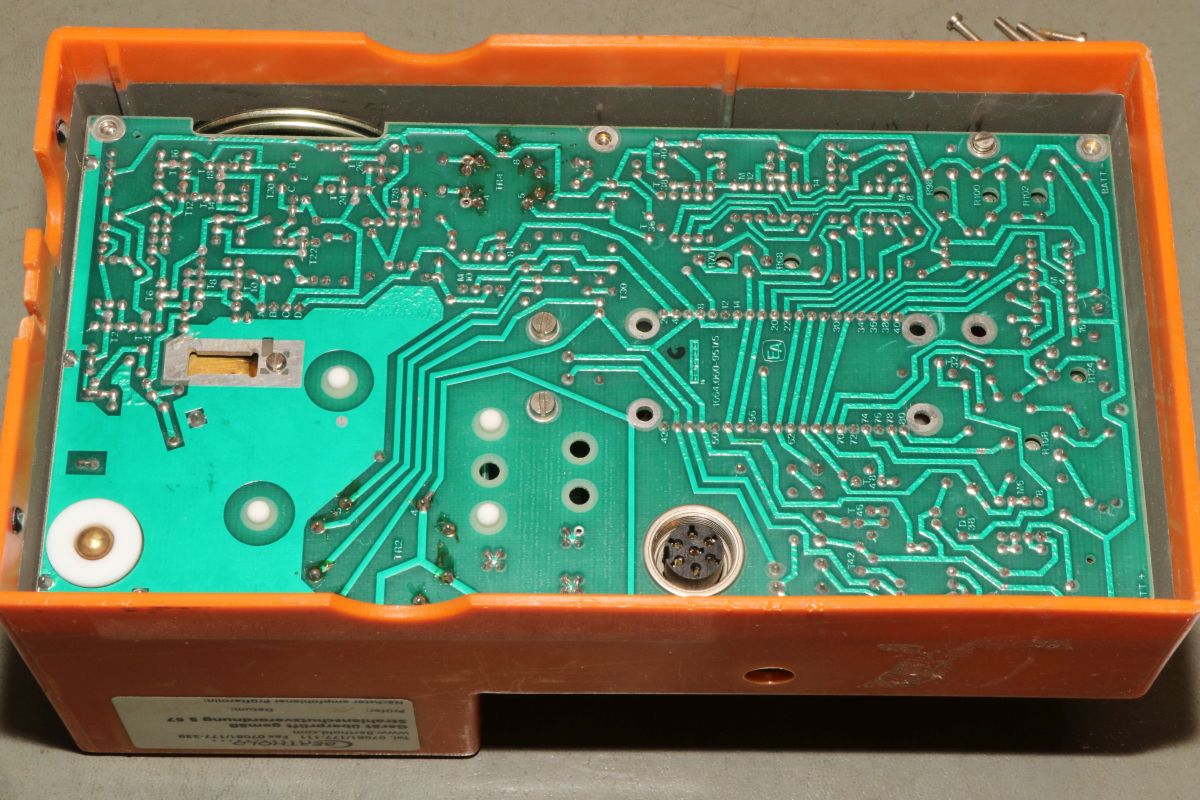

Wenn man das dann alles mal gefunden hat, erblickt man die Platine:

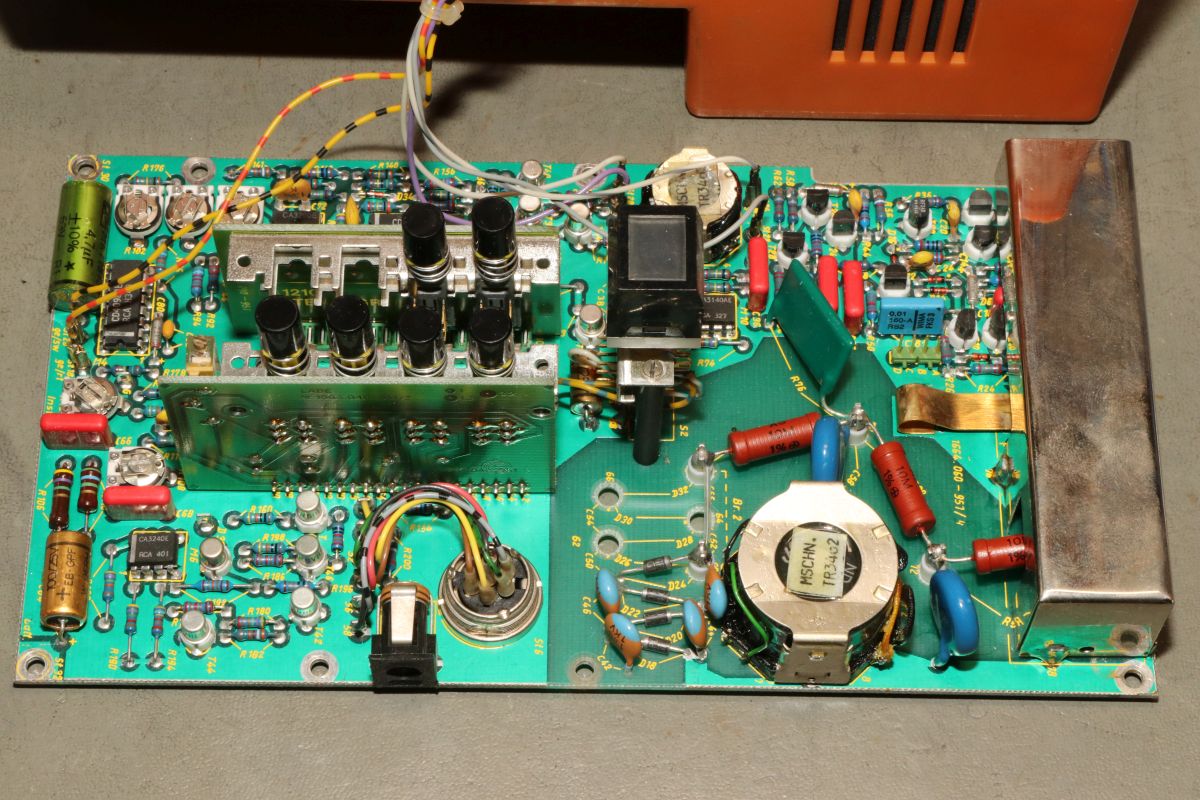

Darauf befindet sich mehr Elektronik, als ich erwartet hätte:

Der Aufbau ist ziemlich ausgeklügelt und sicher.

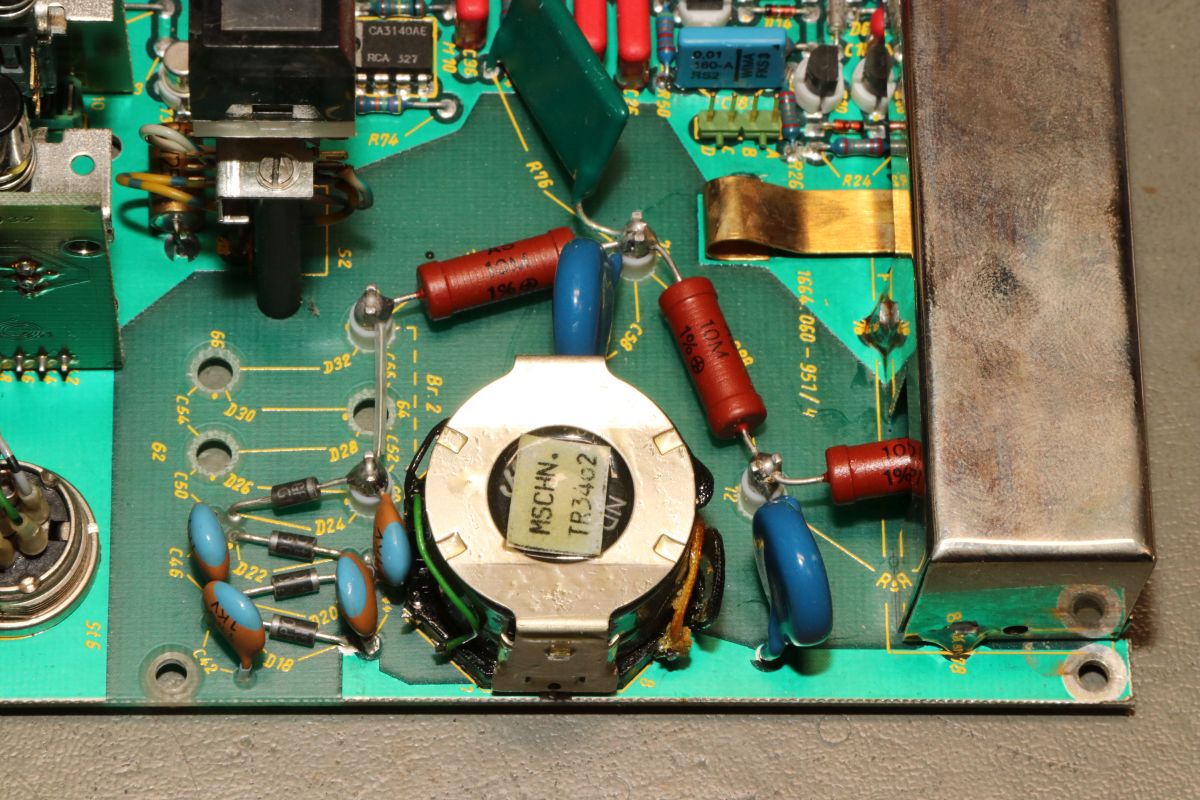

Kein Wunder bei 1900V Versorgungsspannung - der Hochspannungsteil wird über PTFE-Isolierpömpel geführt, kleinste Leckströme führen zu einem Signal.

Nächster Schritt: stimmen die Spannungen? Und mit was messe ich die?
