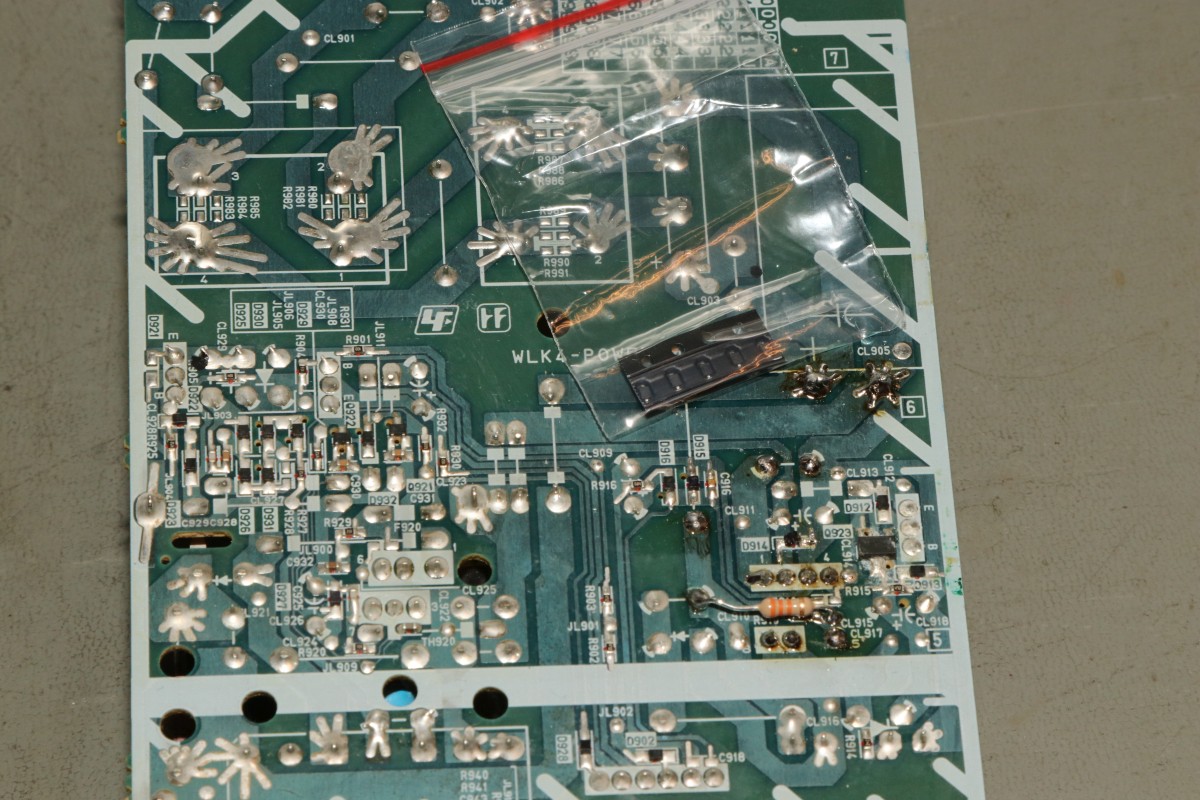

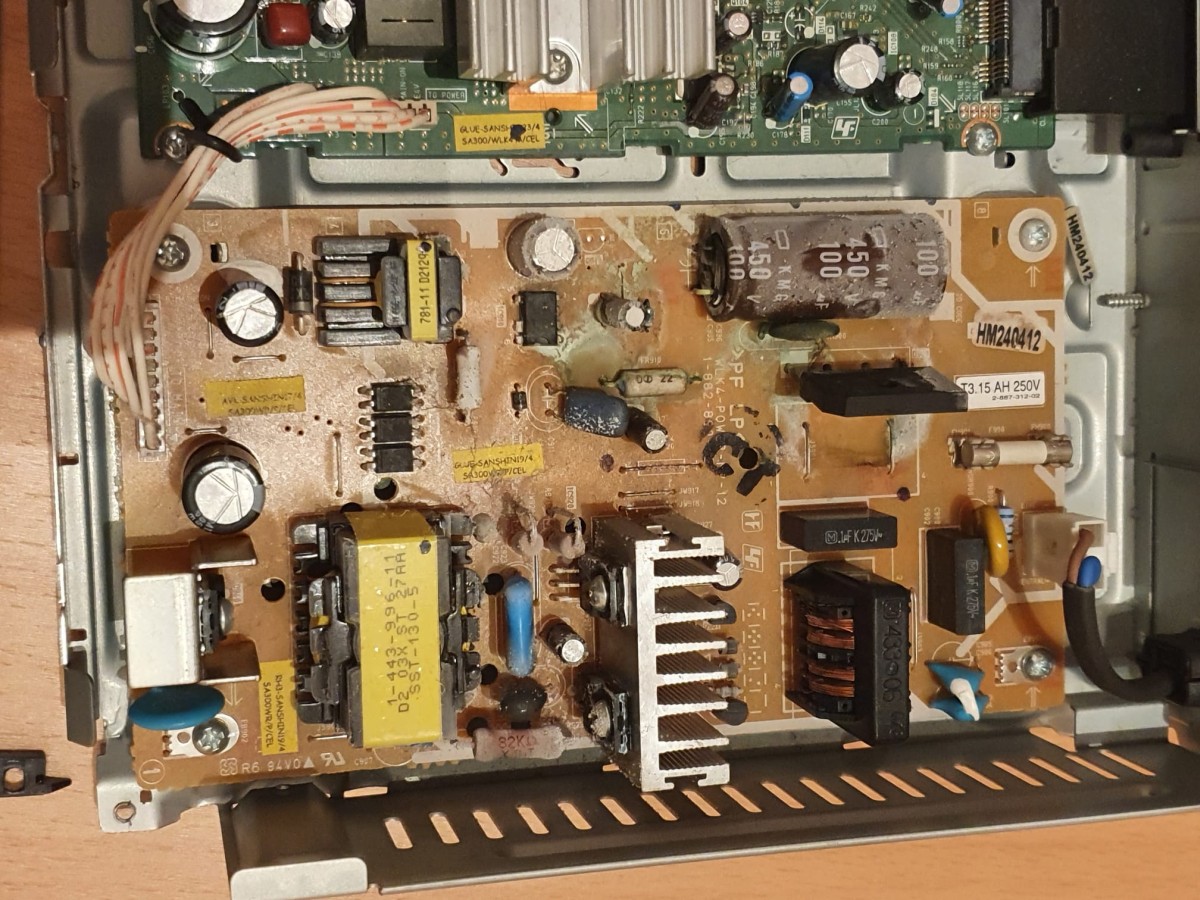

{SA300WR} Es ist nie eine gute Idee einen Sony Surround Amplifier in der Nähe eines Luftbefeuchters aufzustellen... Strom und Wasser verstehen sich sehr gut, allerdings nicht im Sinne der Gerätefunktion! So sah das Schaltnetzteil aus:

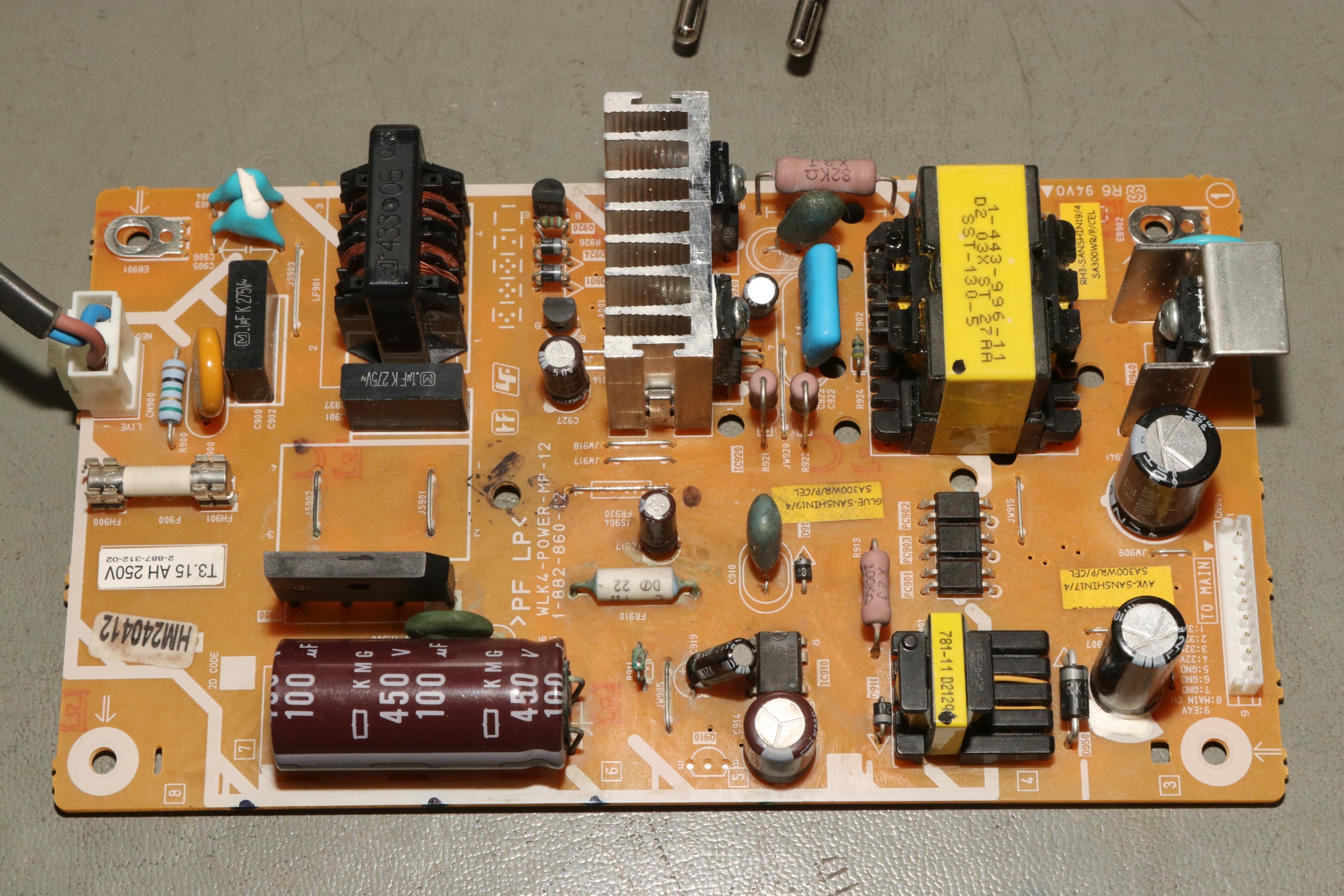

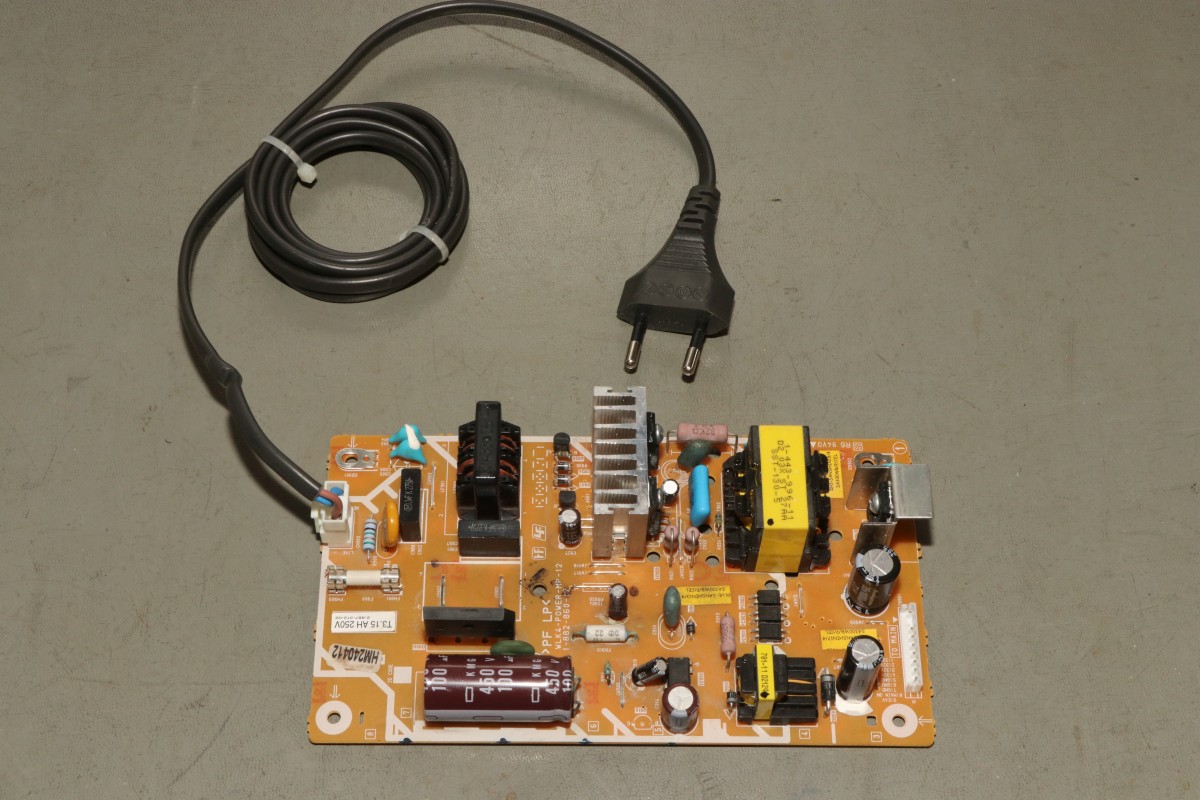

Und so kam es nach einer ersten Grundreinigung bei mir an:

Eigentlich sehr überschaubar...

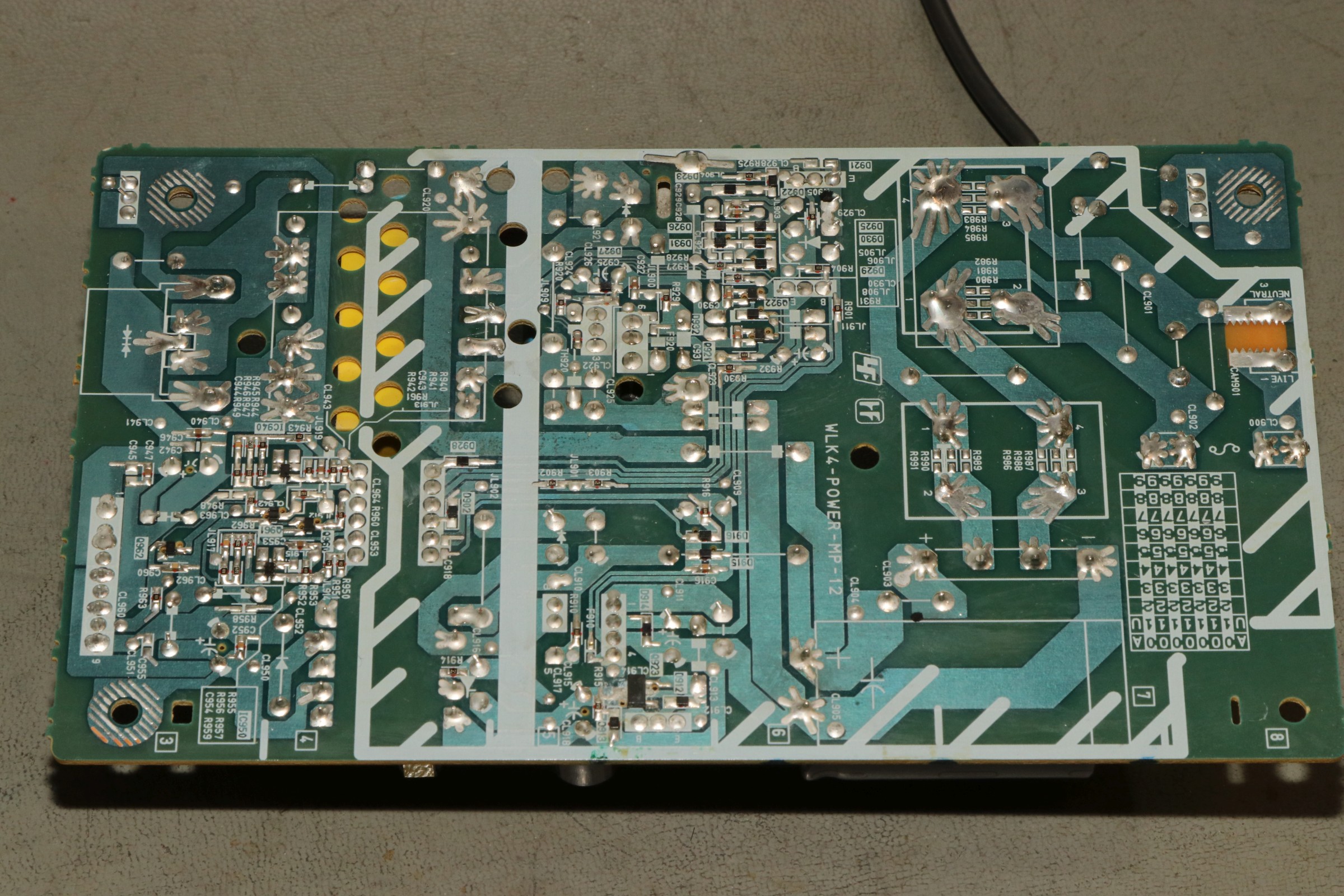

...wenn der SMD-Wust auf der Unterseite nicht wäre.

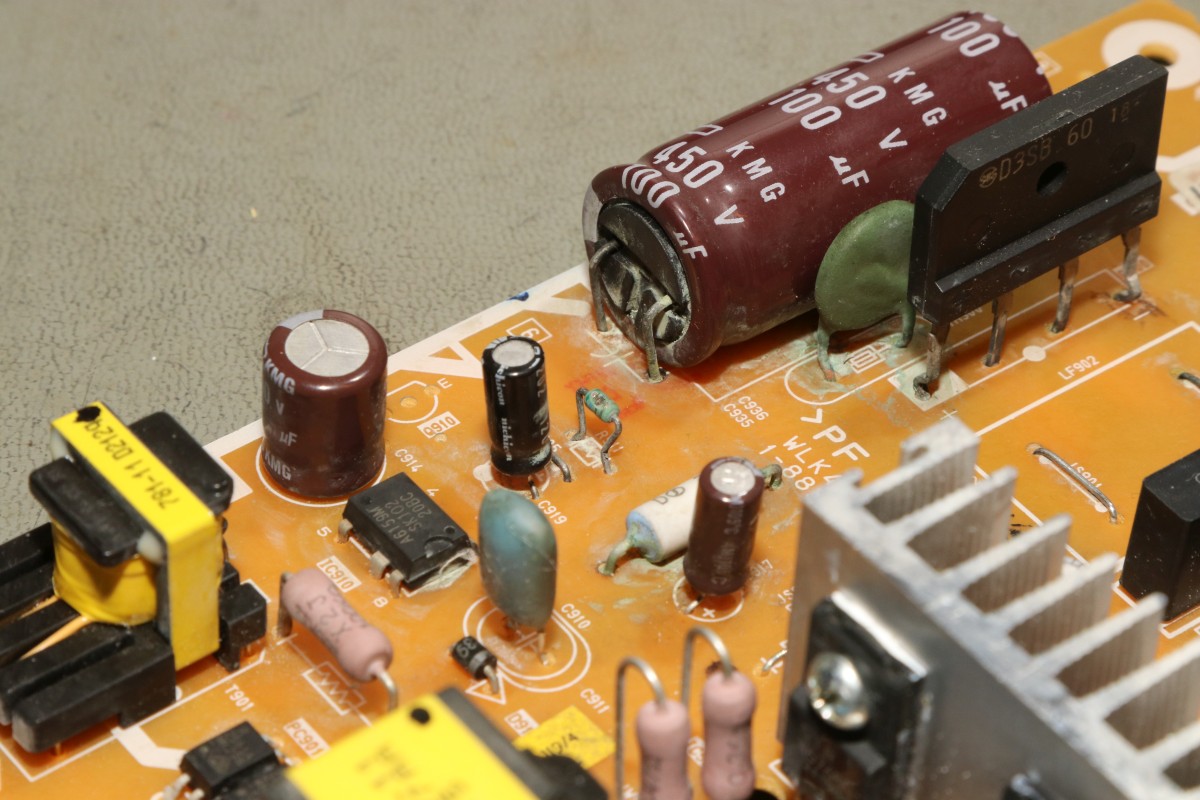

Der 400V-Speicherelko ist zwar versifft, funktioniert aber einwandfrei!

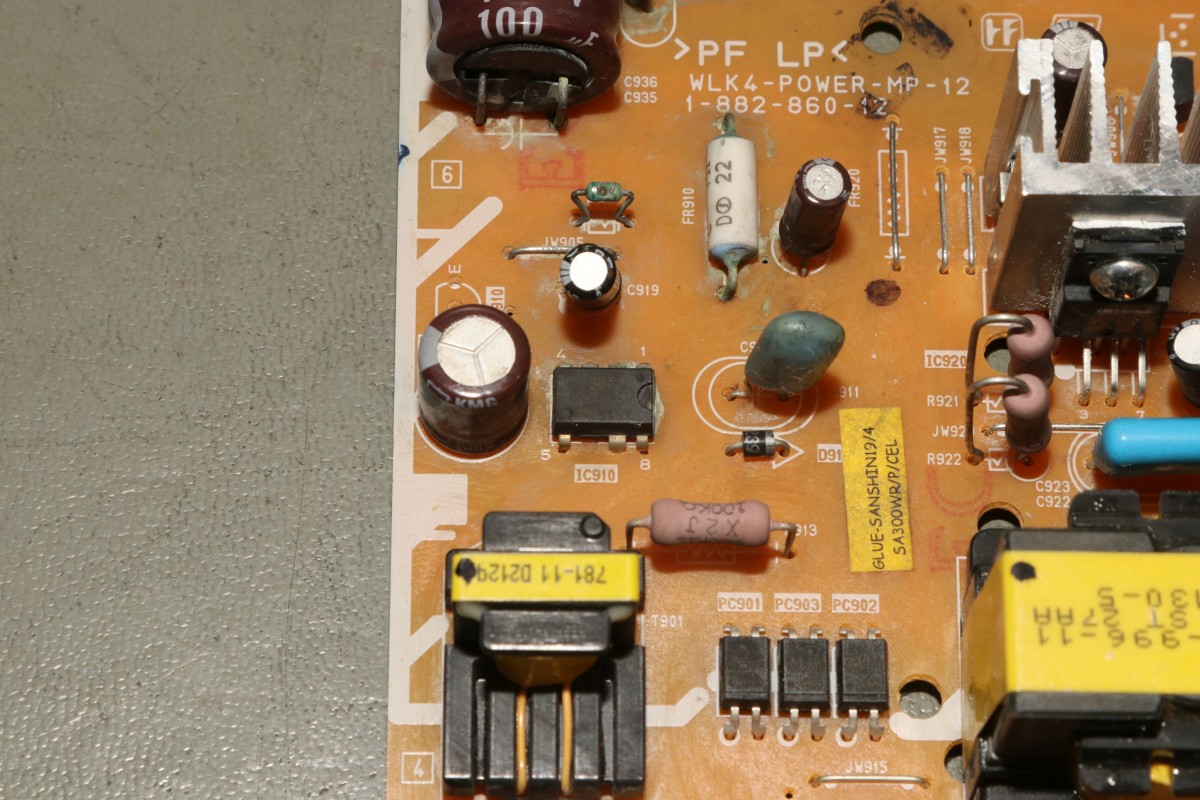

Der Schaltregler für die Hilfsspannung STR-A6159 von Sanken.

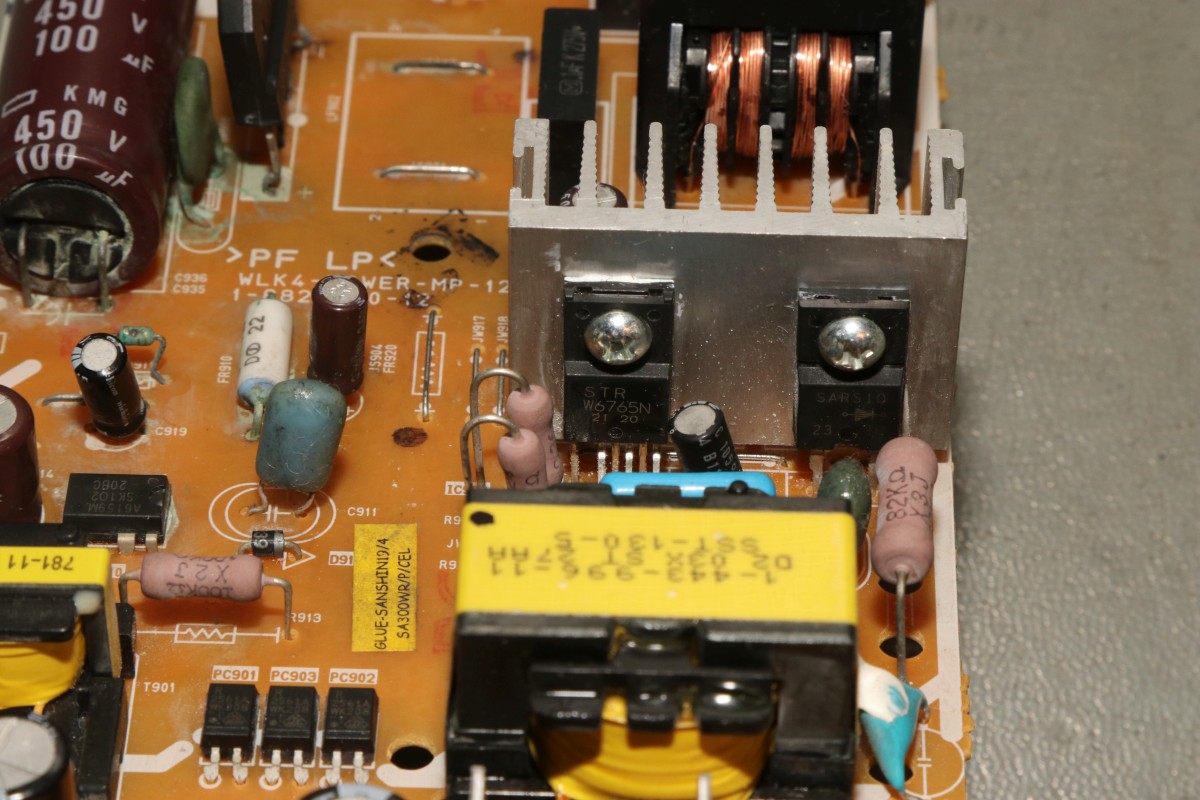

Die Hauptarbeit macht der STR-W6765 - aber der läuft nicht ohne Hilfsspannung.

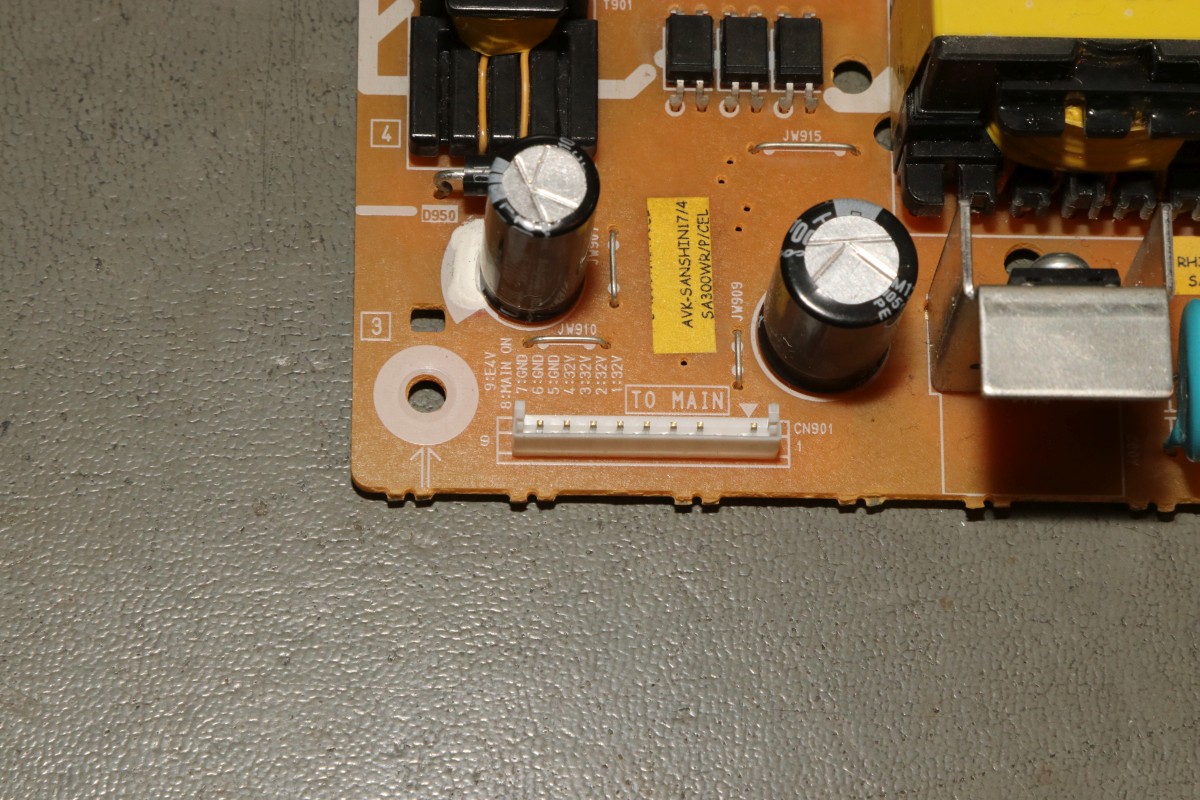

Der Ausgangsstecker ist mustergültig beschriftet.

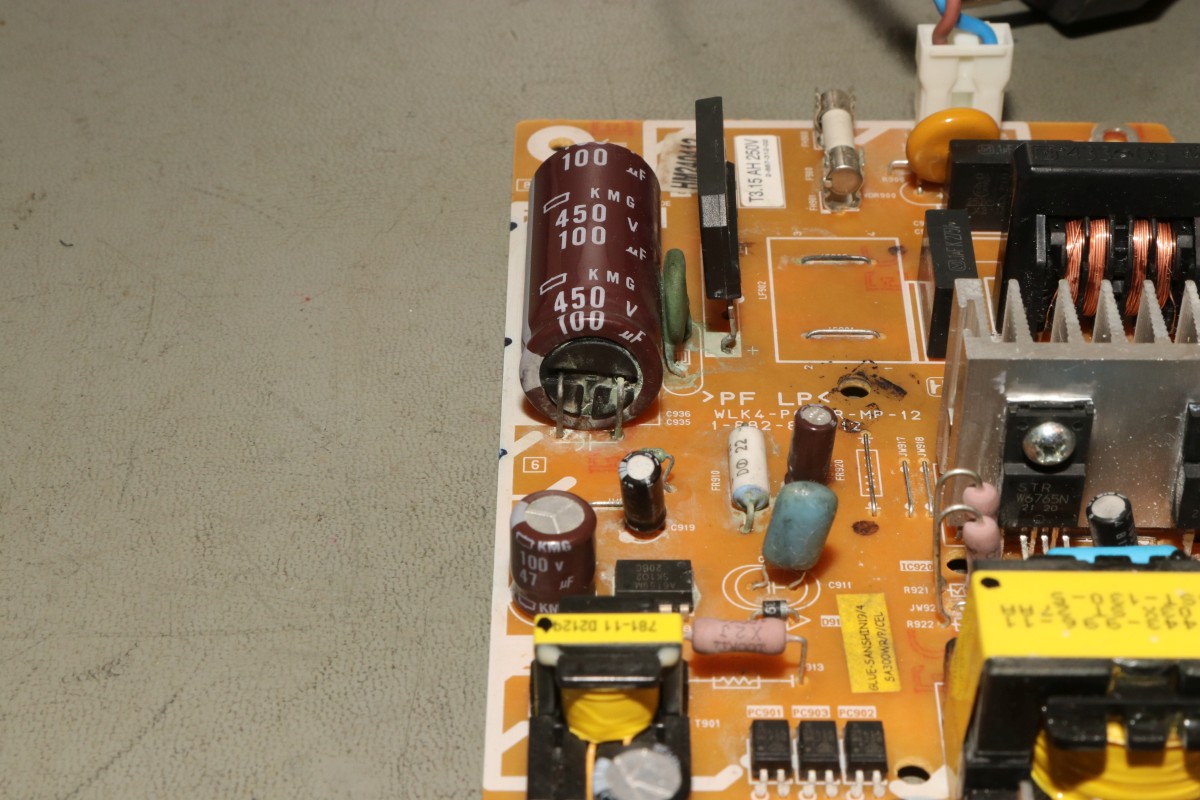

Der kleine grüne Widerstand ist sichtbar durch... ebenso der Sicherungswiderstand im Keramikgehäuse.

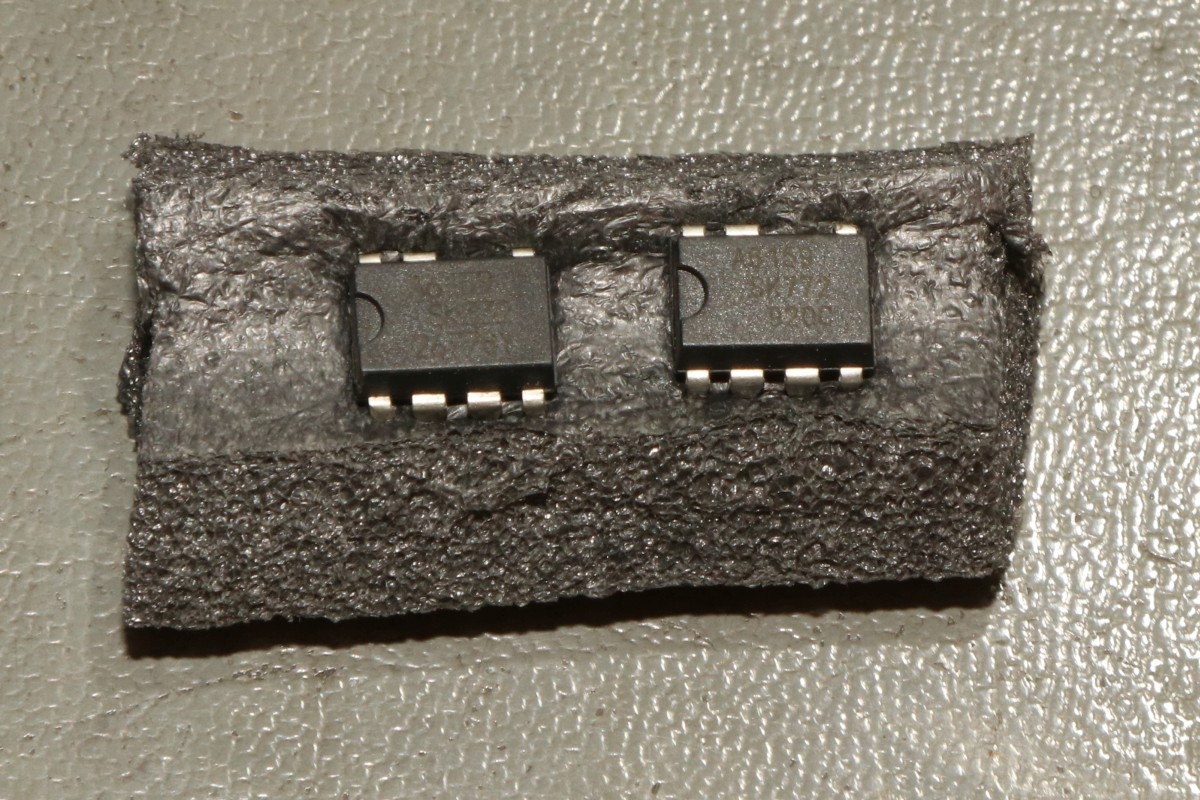

Der Schaltregler ist auch platt, aber es gibt problemlos Ersatz.

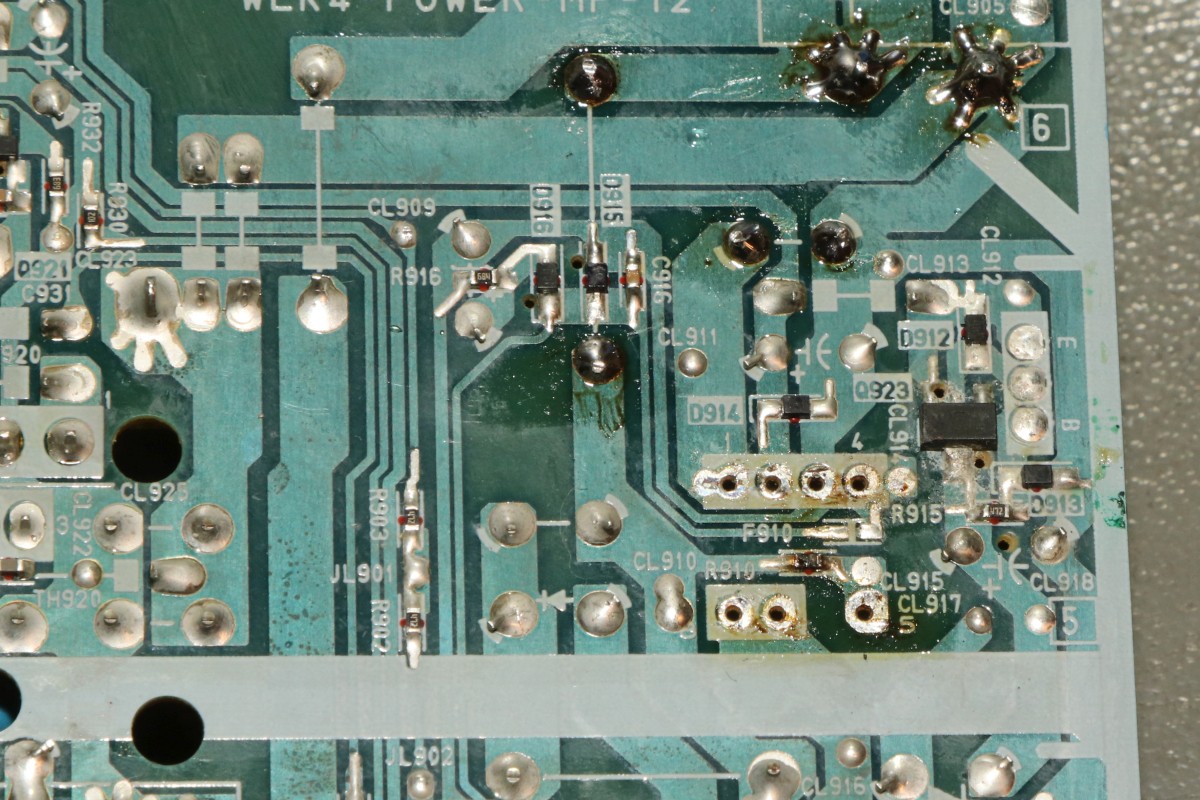

Da die Platine nur einseitig Leiterbahnen hat, ist ein Auslöten sehr einfach...

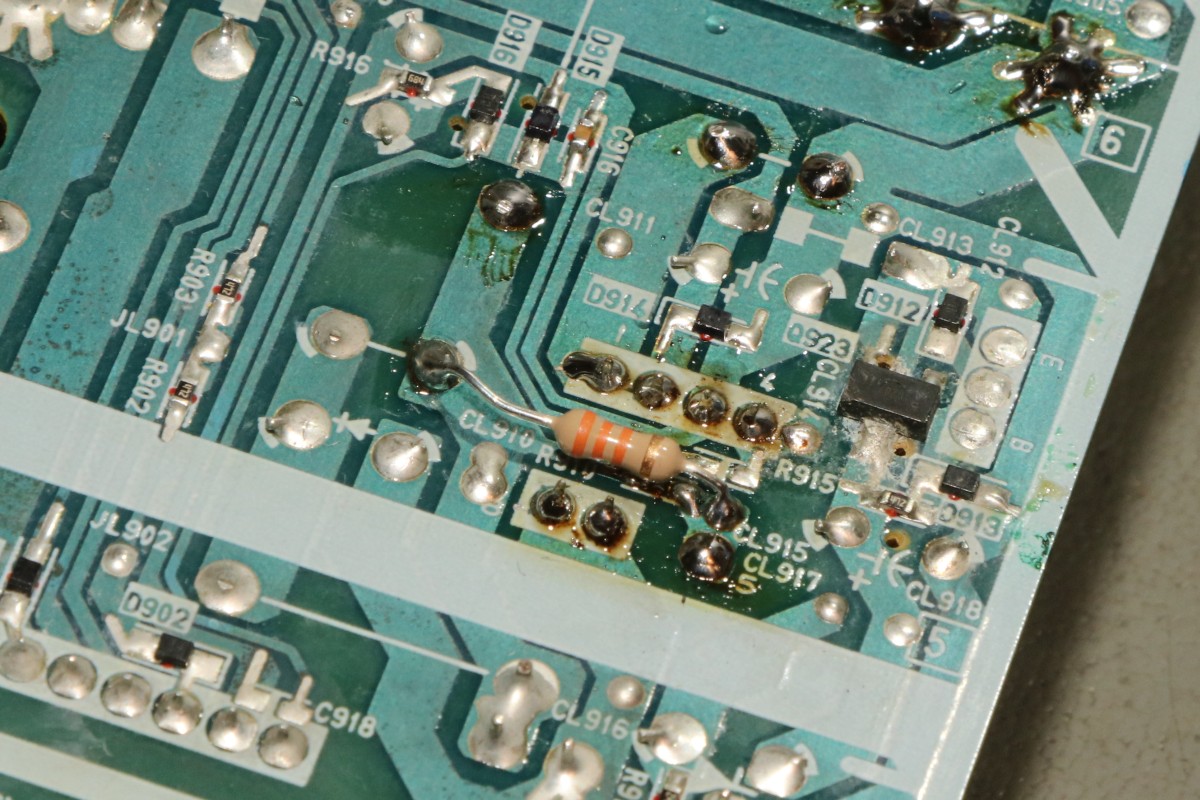

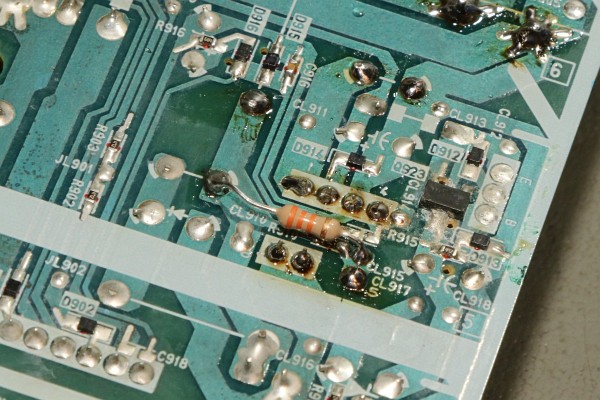

Hat leider nicht geholfen - der SMD-Widerstand zwischen den IC-Beinchen ist auch zerstört.

... und die Zenerdiode...

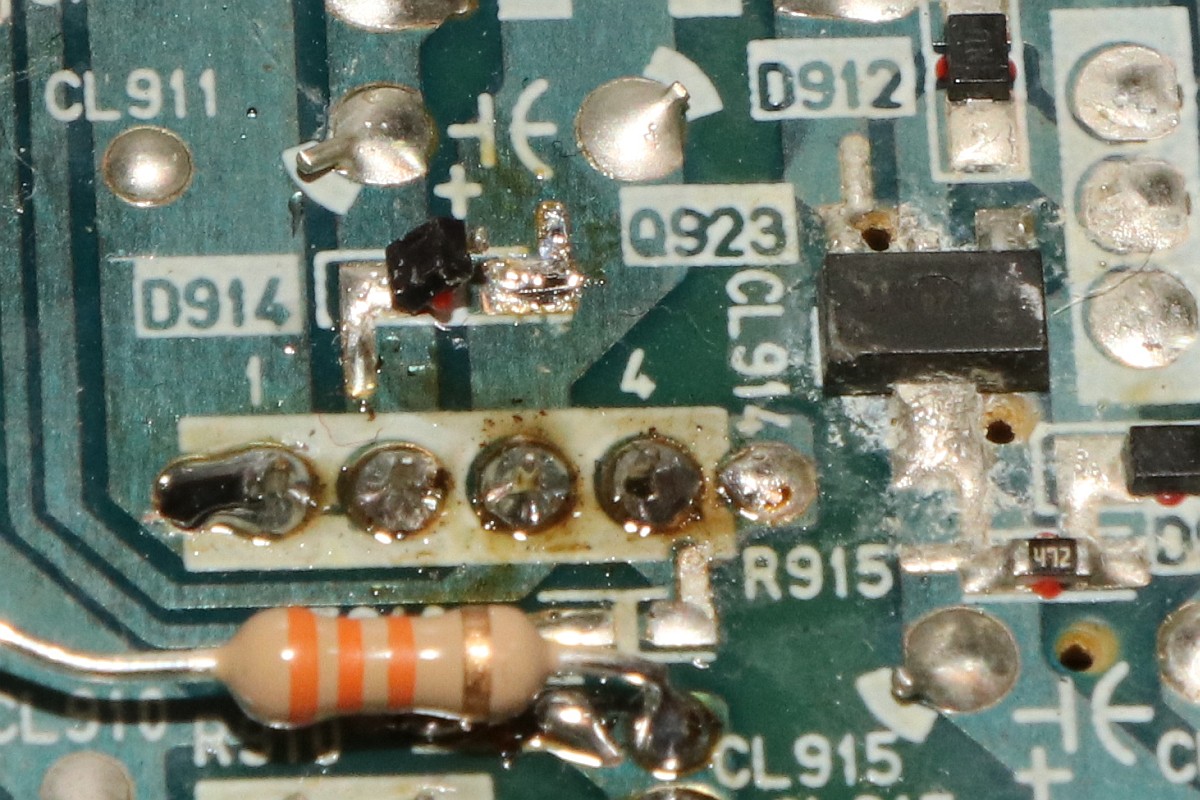

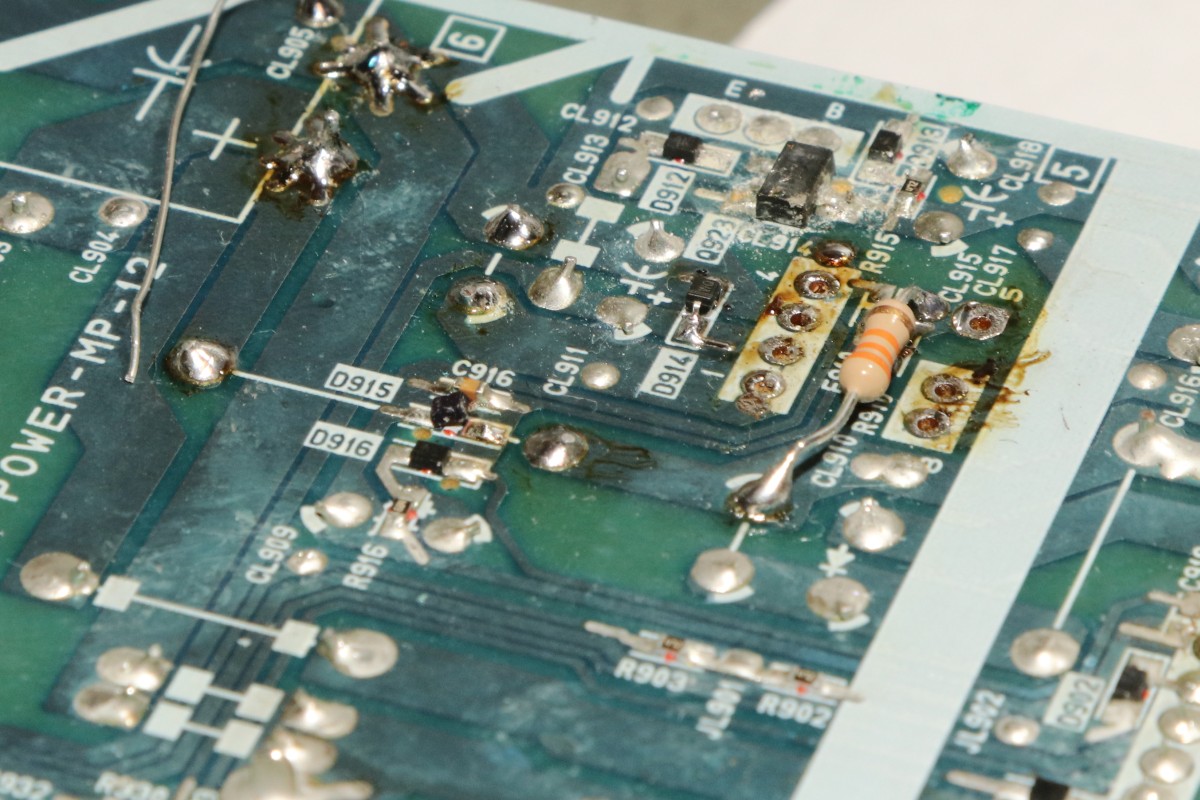

Jetzt wird die Reparatur eklig, das geht nur noch unter dem Mikroskop.

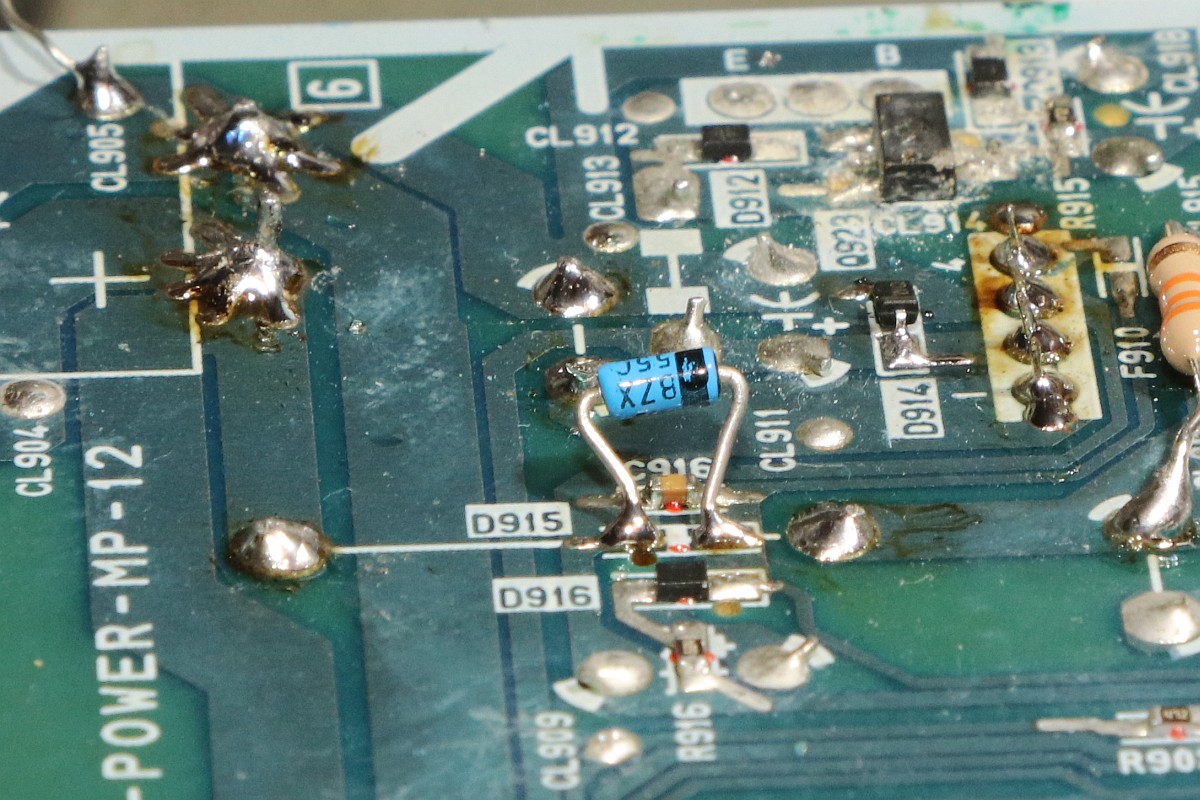

Die Hilfsspannung will sich einfach nicht aufbauen, obwohl der Regler pumpt... ich löte ihn noch mal aus, um die anderen Komponenten messen zu können. Und siehe da: noch eine Zenerdiode. Die habe ich gerade nur als bedrahtete Variante da.

Zu guter Letzt funktioniert das Netzteil wieder. Das ist nicht trivial und vor allem nicht ungefährlich! Bei Arbeiten an Netzspannung benutze ich grundsätzlich einen Trenntrafo und sehr viel Aufmerksamkeit.

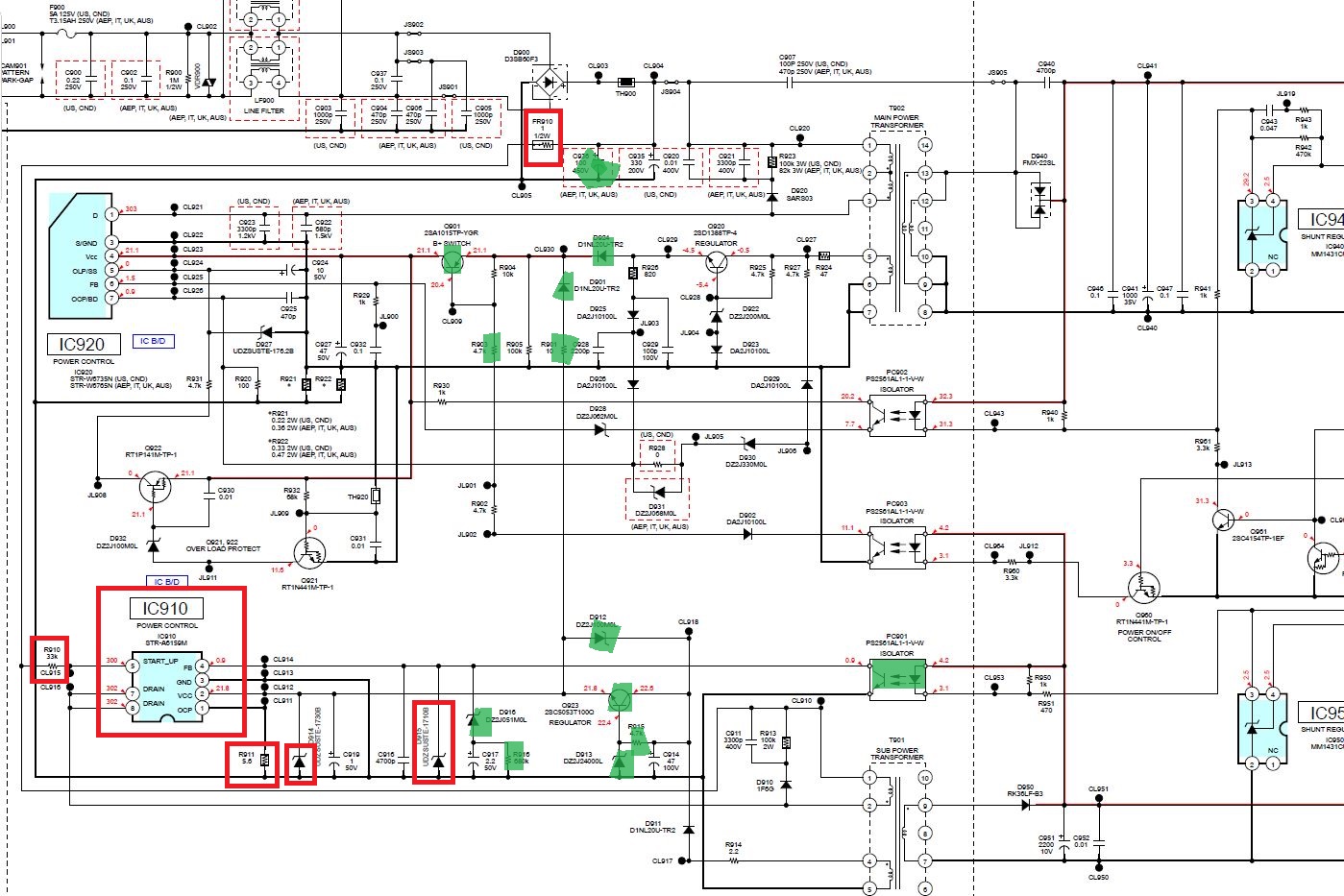

Gut, dass es zu dem Gerät einen Schaltplan gibt. Ohne diesen wäre eine Reparatur nicht wirklich möglich gewesen! Die rot eingekastelten Bauteile waren durchgebrannt, die grün markierten Teile habe ich als gut gemessen...
