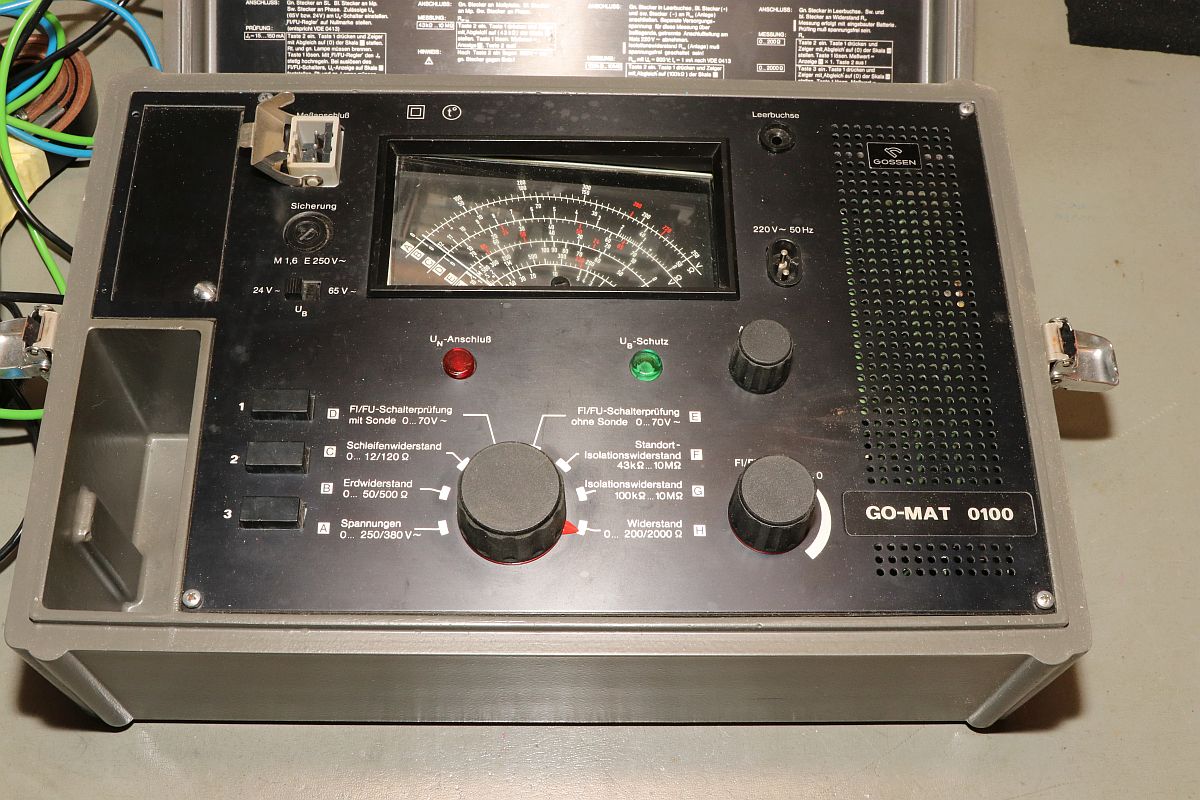

{Gossen GOMAT 0100} VDE 0100 Testgerät für Spannungen und Isolations- und Ableitwiderstände. Nicht von Ungefähr hat Gossen diesem rustikalen Prüfgerät den etwas kryptischen Namen gegeben: die VDE Norm 0100 beschäftigt sich mit allem, was so mit Niederspannung (bis 1000V) zu tun hat. Andy K., ein begeisterter Zuschauer bei Zerobrain, hat mir dieses Gerät freundlicherweise gespendet. Nicht, dass ich da jetzt wirklich einen Anwendungsfall für hätte, aber es ist schon interessant, mal zu sehen, wie so etwas aufgebaut ist.

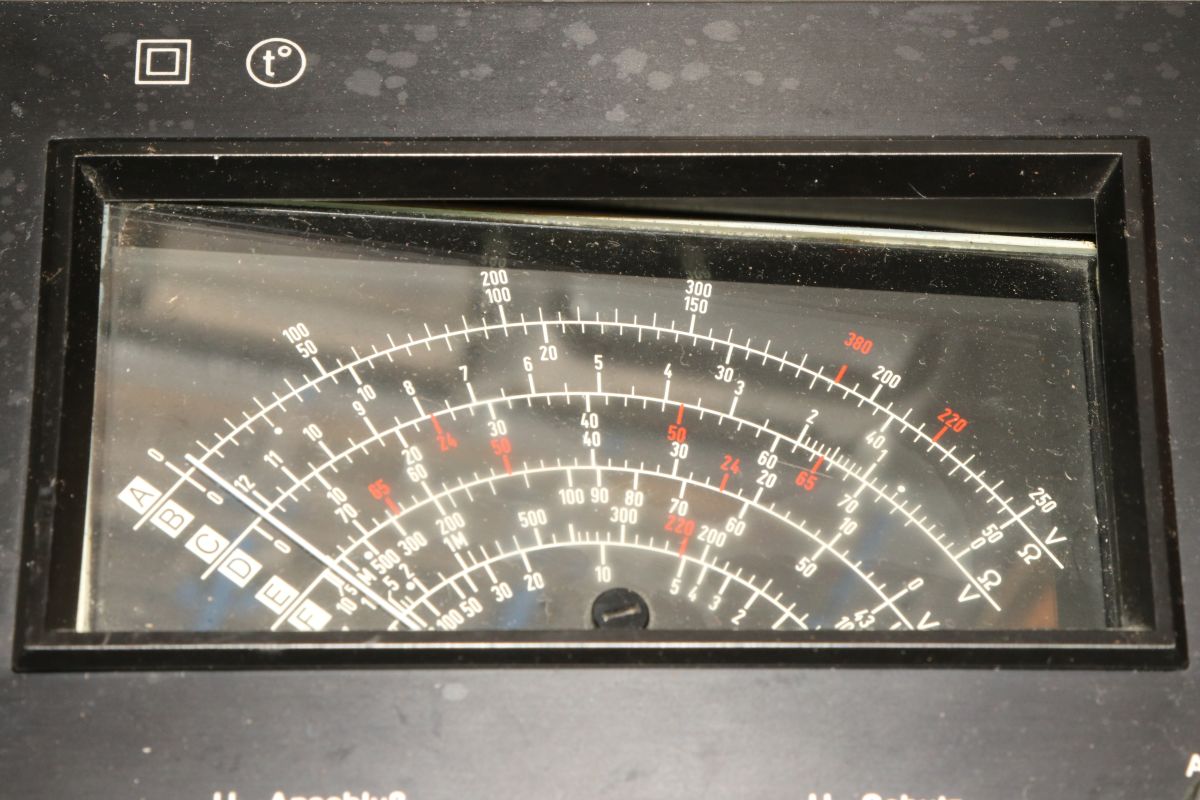

Das Zeigerinstrument hat leider den Transport nicht unbeschadet überstanden...

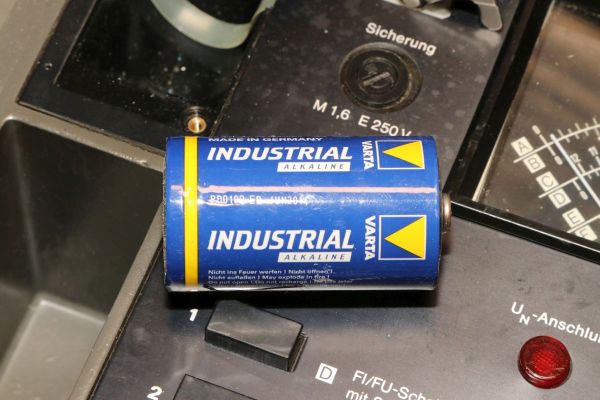

Die eingelegte Monozelle ist von 2014 aber immer noch frisch! Sie wird für die Widerstandsmessungen benötigt.

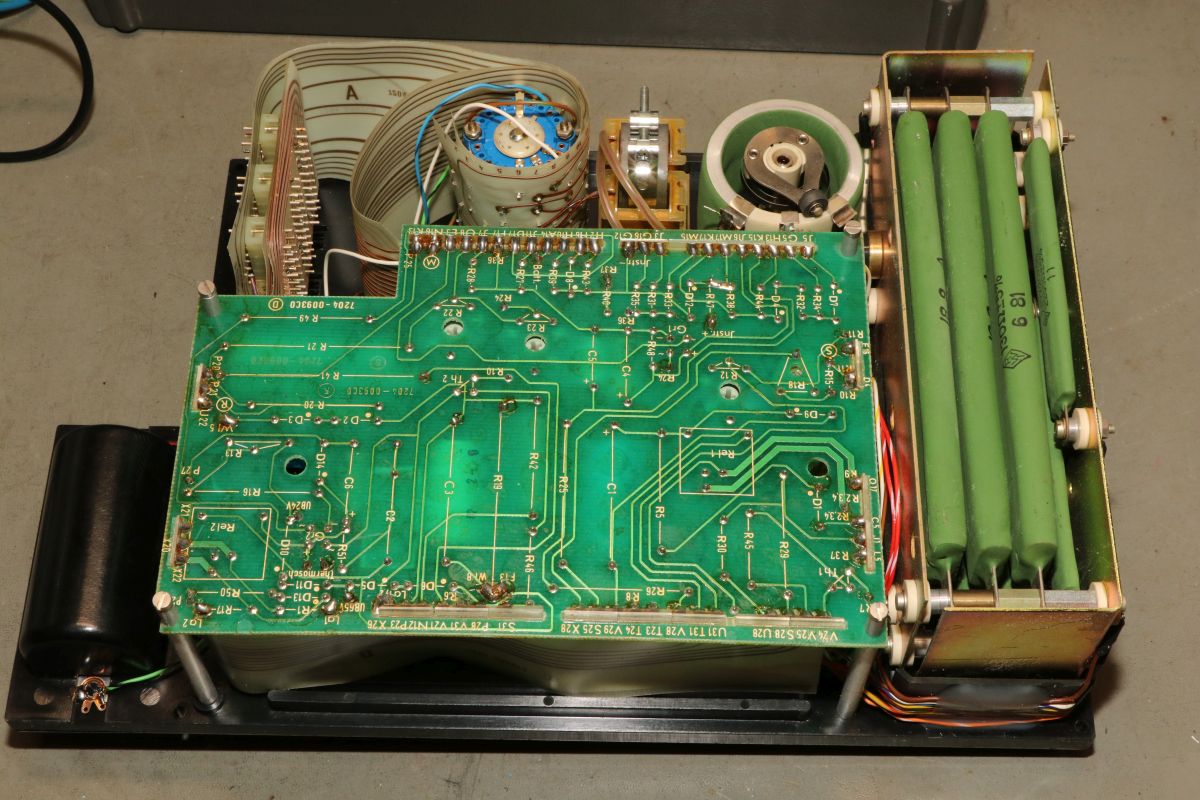

Das komplette Gerät lässt sich nach Lösen der frontseitigen Schrauben im Stück aus dem gut isolierenden Kunststoffgehäuse heben.

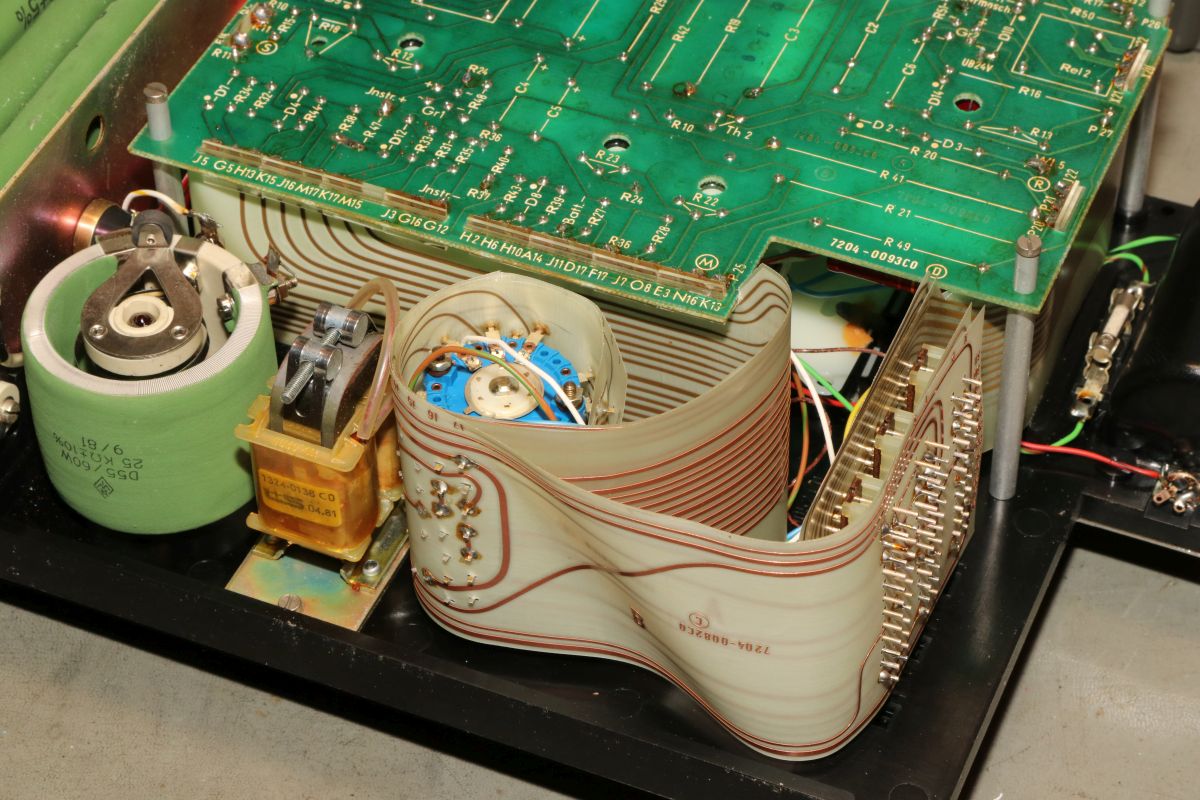

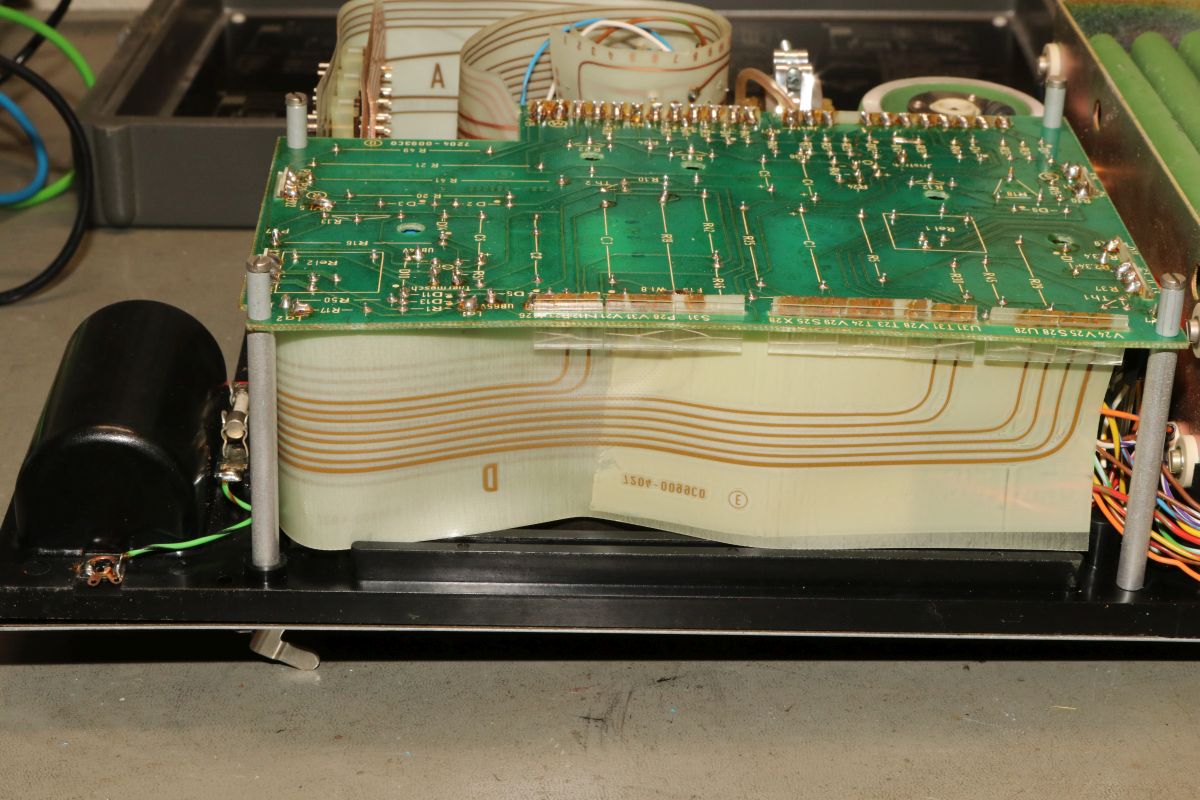

Innovativ: ein Großteil der internen Verbindungen erfolgen über mehrlagige flexible Leiterfolien. Diese hier sind beim Transport aus der unteren Führungsschiene gehüpft, deswegen ist auch die Leiterplatte etwas aufgewölbt.

Der Drehschalter ist fast eingewickelt... Wie die das wohl mal montiert haben? Eine Demontage versuche ich garnicht erst...

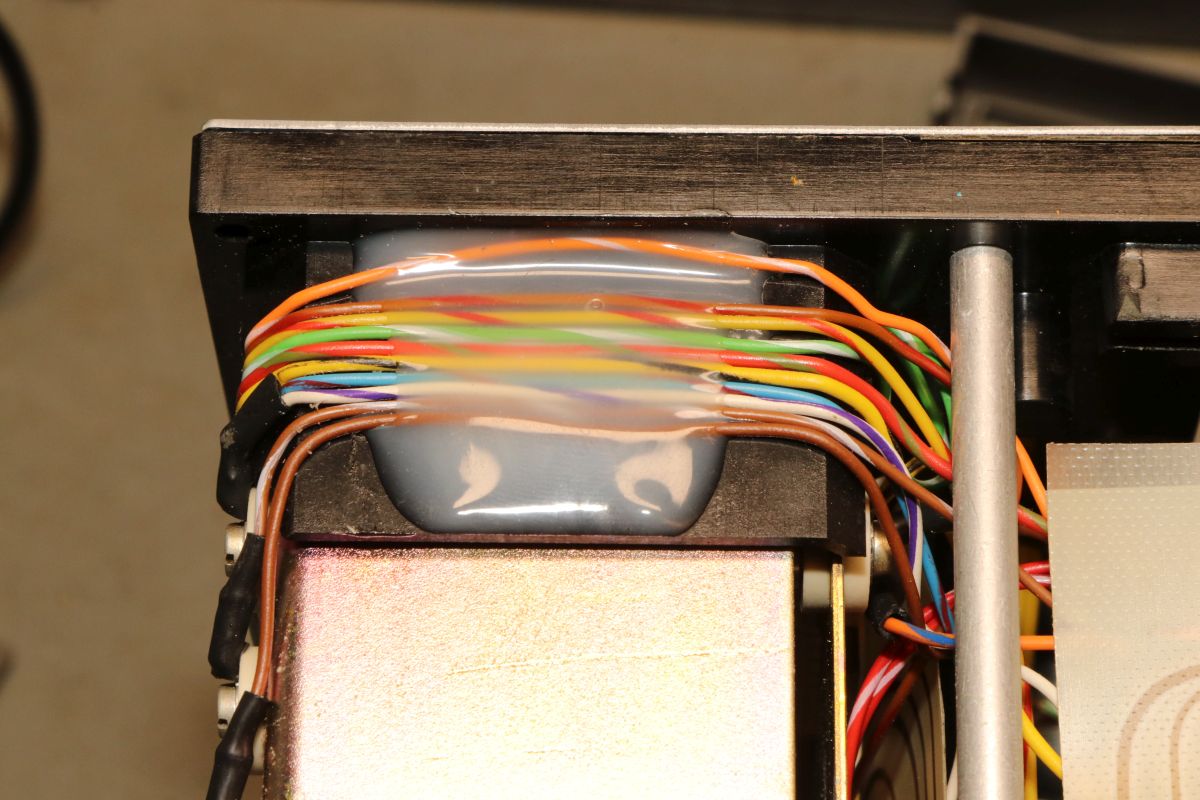

Die wenigen Litzen sind sauber mit Silikon fixiert.

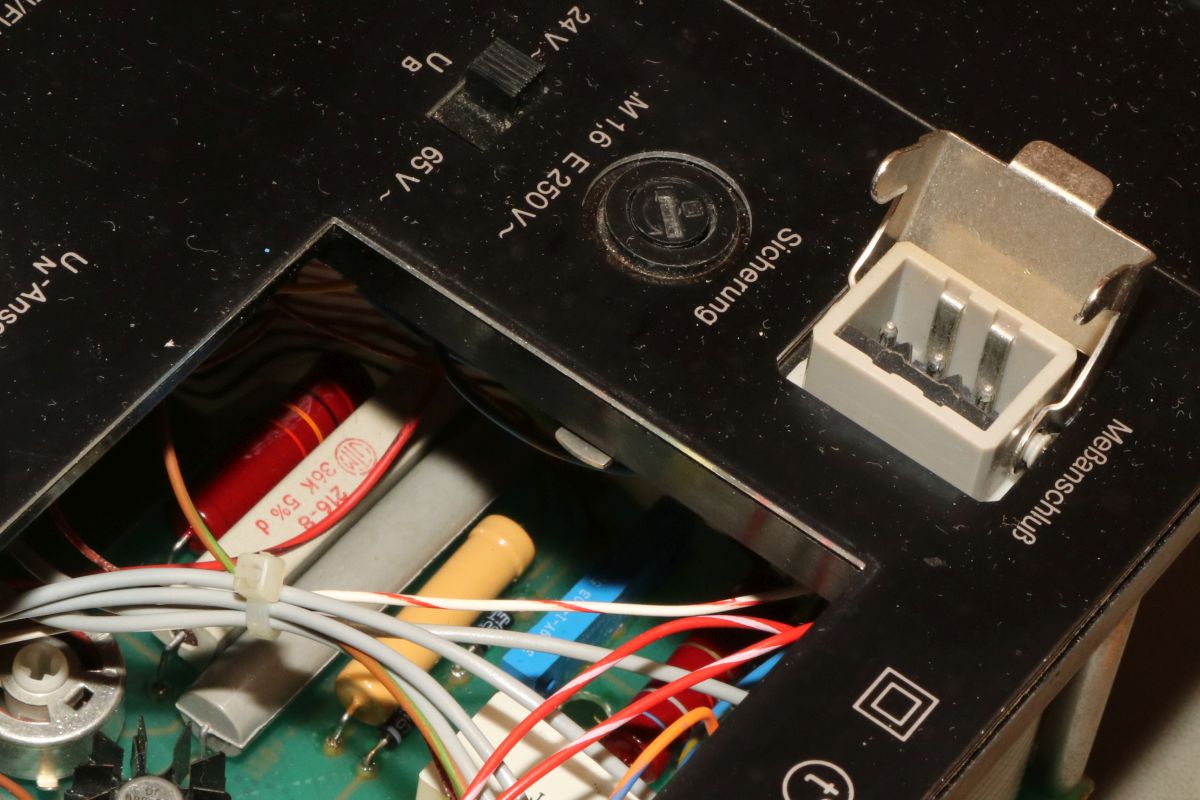

Elektrisch ist alles sehr gut isoliert - bei 1000V auch erforderlich. Selbst der Batteriehalter ist gut isoliert und separat abgesichert.

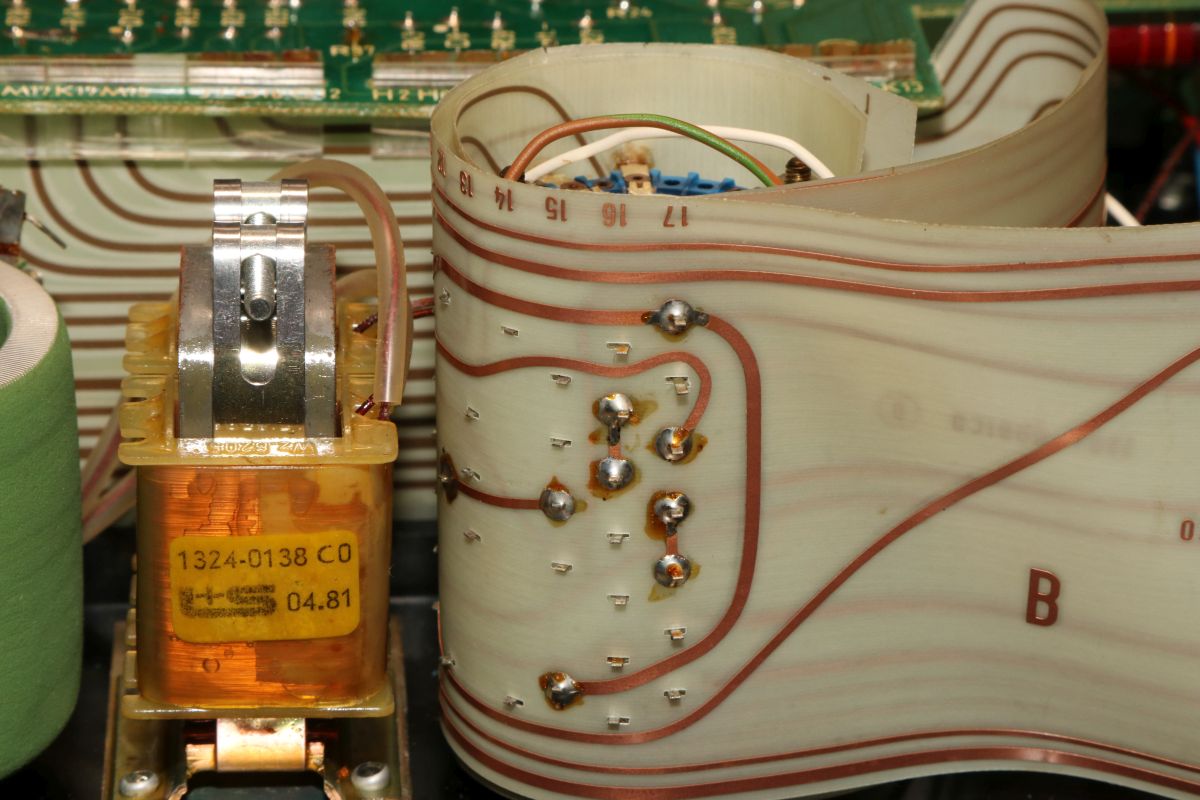

Die flexiblen Leiterfolien sind direkt an die Schalterkontakte gelötet.

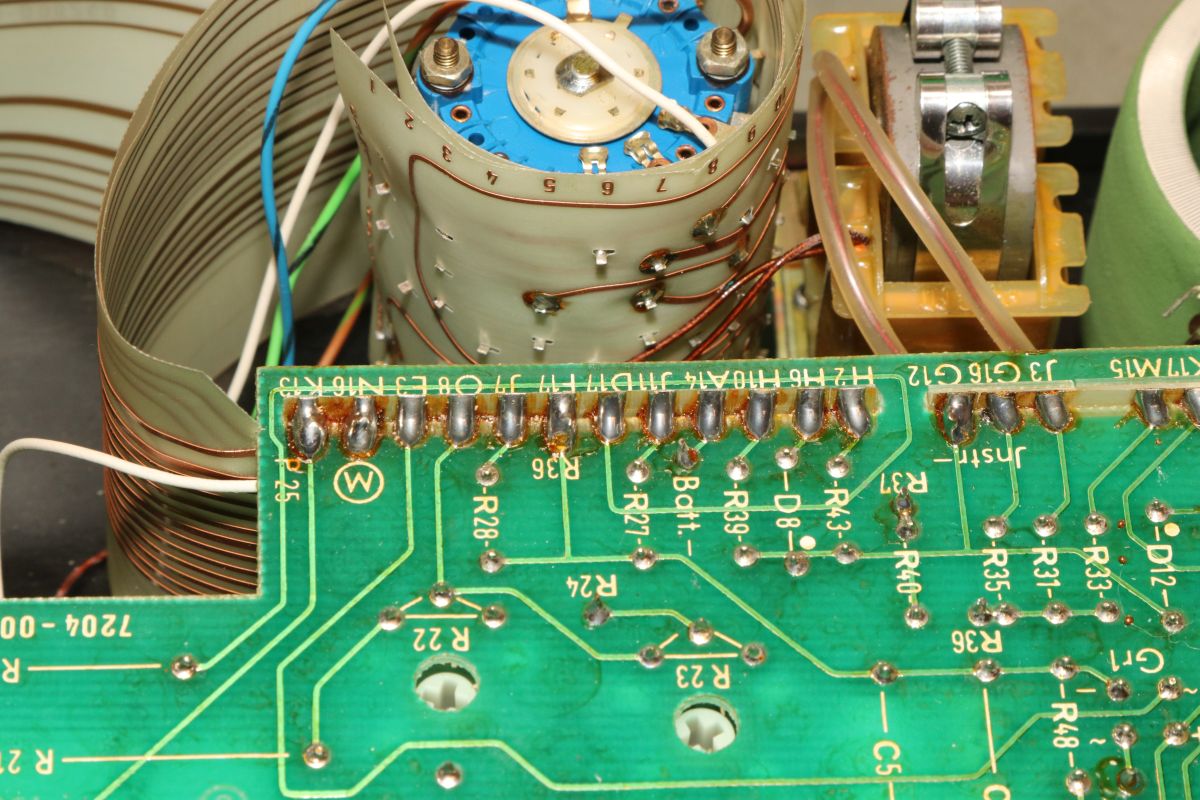

Am anderen Ende wurden sie mit der starren Platine direkt verlötet - da können immerhin keine Steckverbinder korrodieren. Reparieren möchte ich das aber auch nicht müssen...

Das Zeigerinstrument wurde beim Transport nach innen gedrückt, die Kunststoffbefestigungslaschen sind alle abgebrochen. Ansonsten ist noch alles intakt.

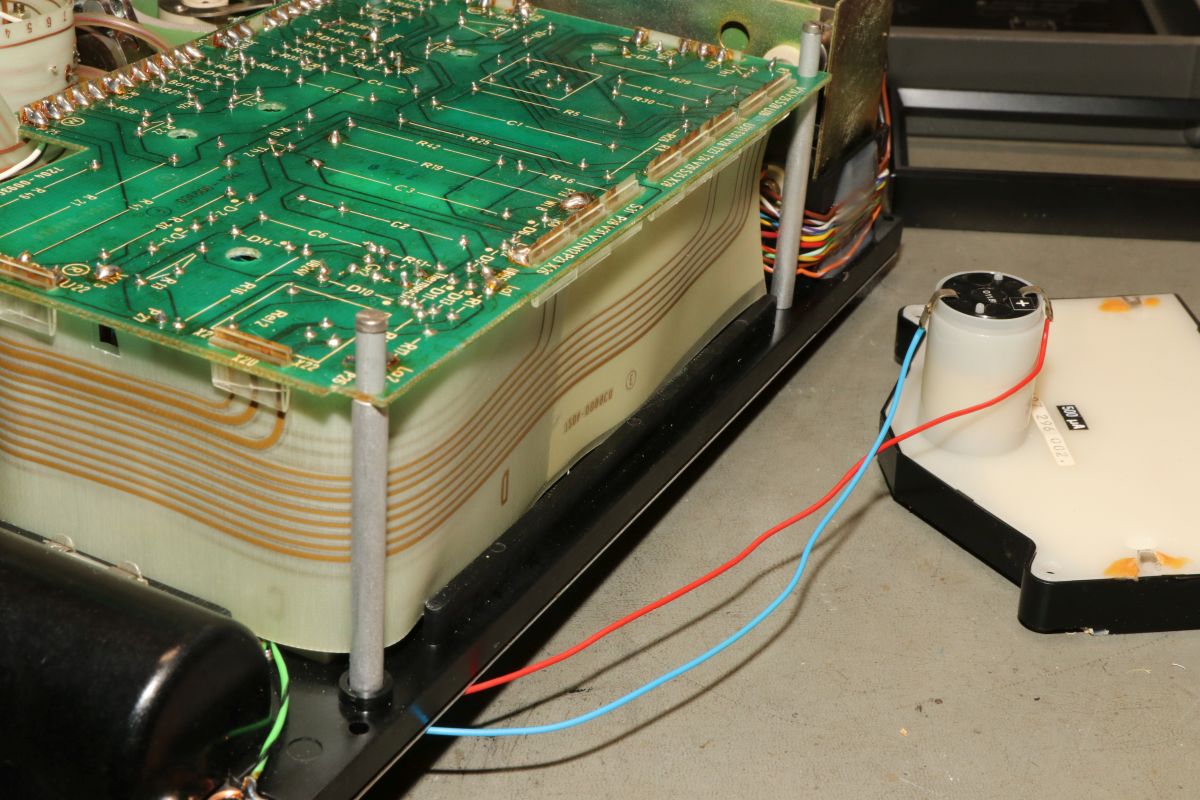

Mit etwas Mühe kann man die Platine etwas anheben, dabei kann man das Zeigerinstrument nach vorne herausdrücken. Bei der Gelegenheit konnte ich auch die Leiterfolie wieder in den Schlitz einfädeln.

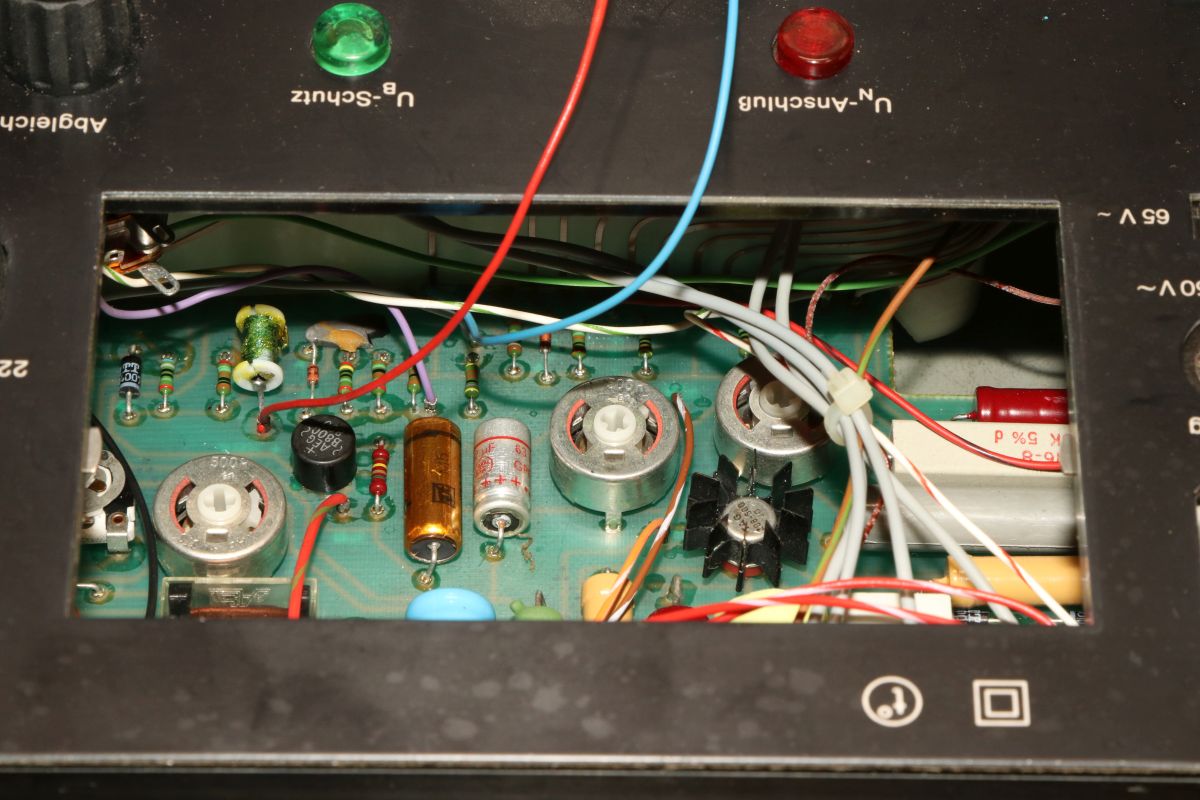

Etwas Elektronik ist auch darinnen...

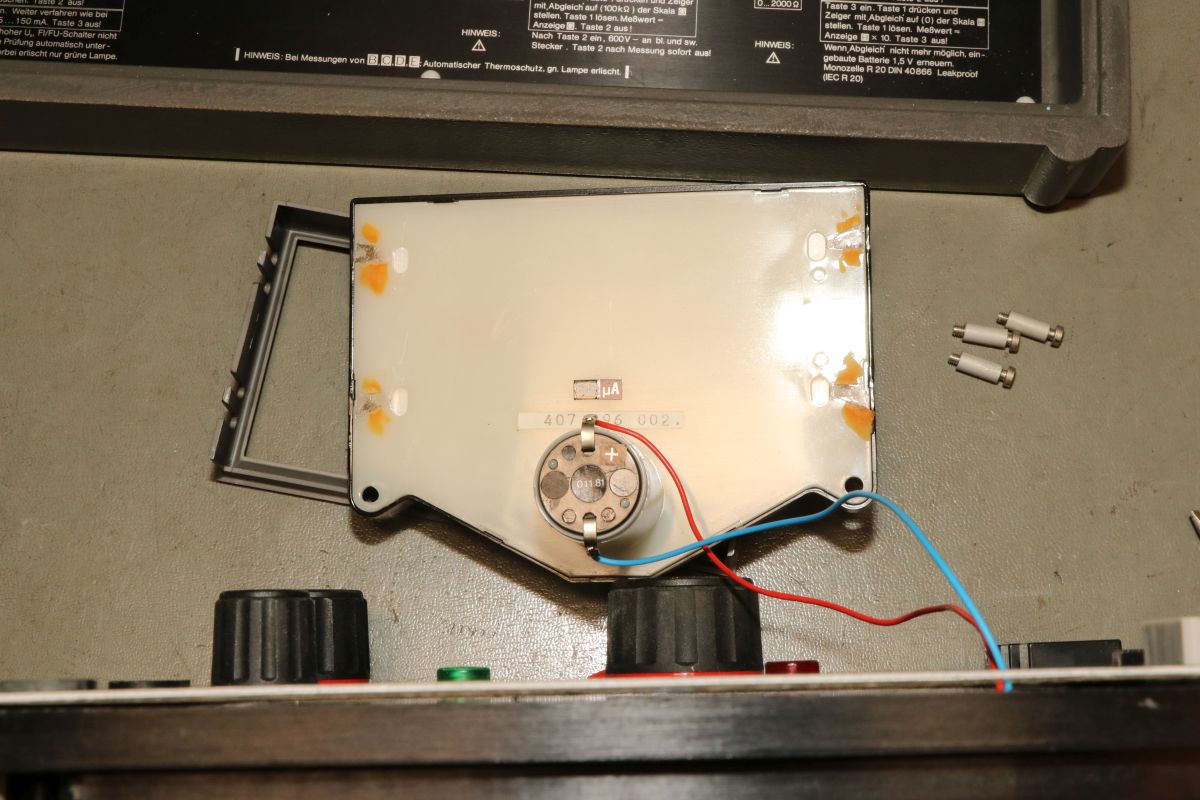

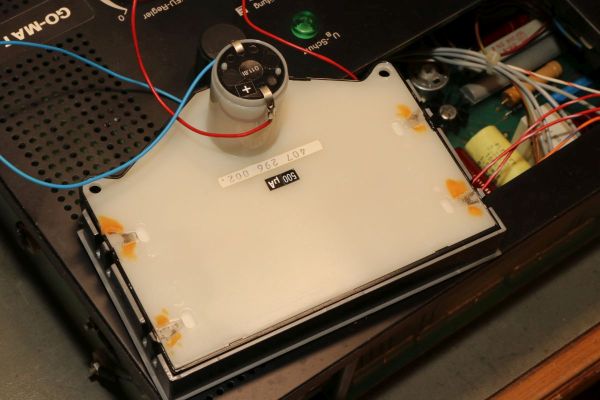

Ein schönes großes 500µA Drehspulmesswerk.

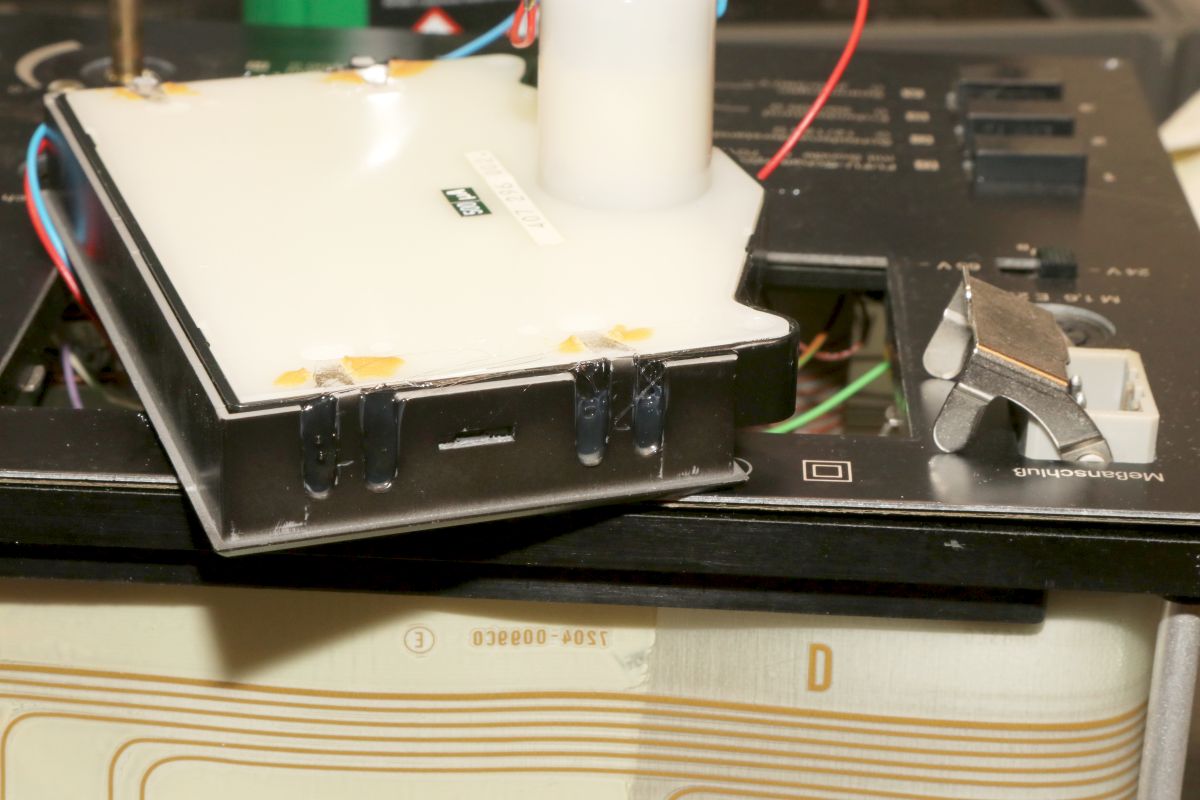

Die Haltelaschen für den Anzeigerahmen sind von unten verschraubt, da kommt man nie ran...

Hier ist sogar mal Heißkleber hilfreich...

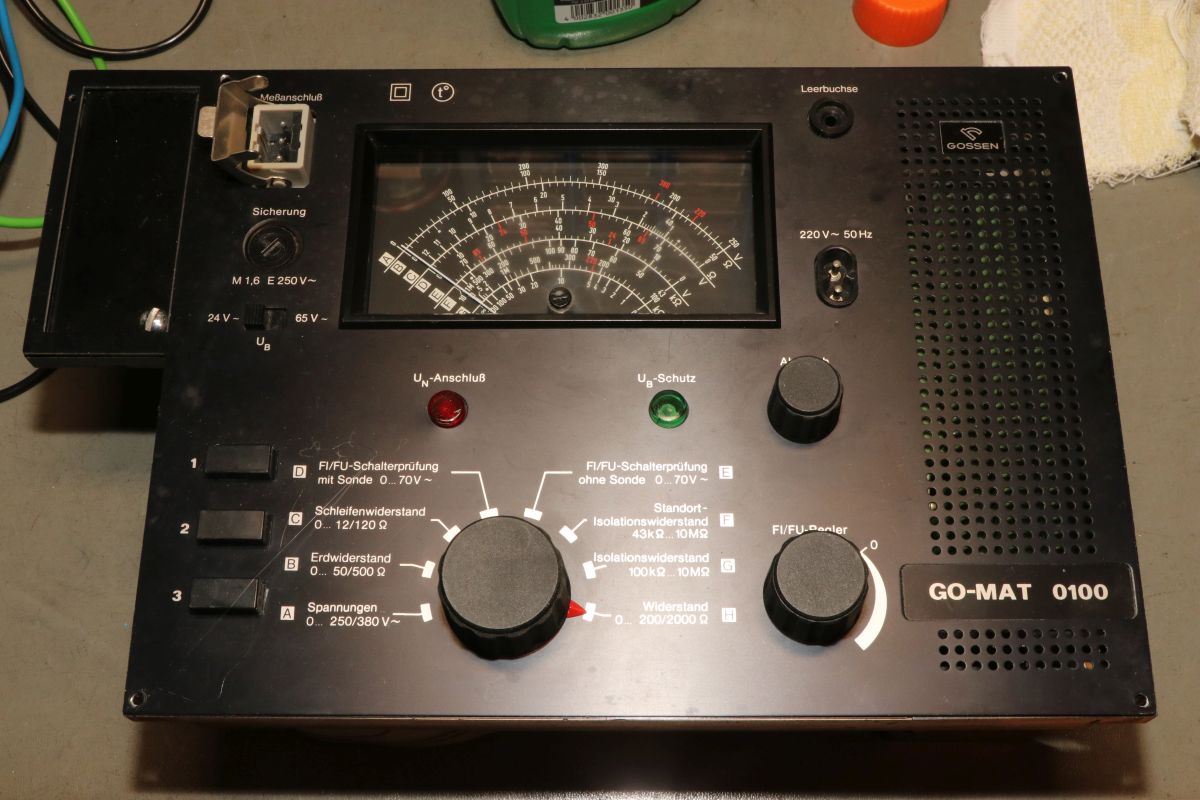

Und das Instrument ließ sich trotz der Haltelaschen mit etwas Nachdruck wieder in den Rahmen clipsen. Hält einwandfrei und sieht gut aus! Die Widerstandsmessung funktioniert.

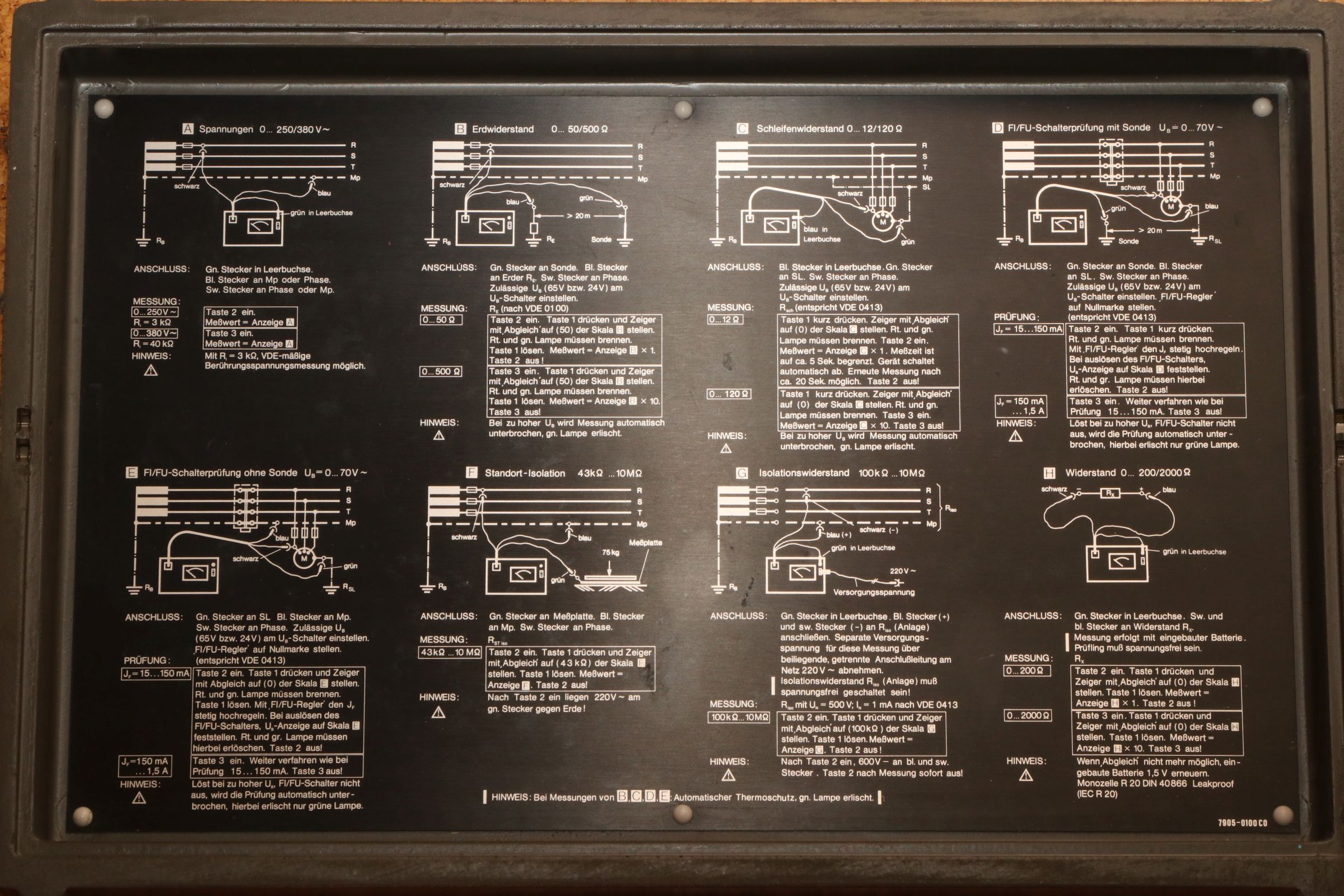

Ein Benutzerhandbuch lag leider nicht bei, aber die Bedienungsanleitung ist auf dem Deckel zu finden. Für diejenigen, die das brauchen, habe ich das mal hoch auflösend abfotografiert.

Ein ziemlich rustikales Stück Messtechnik, sowas hatte ich auch noch nicht in den Händen! Herzlichen Dank an Andy für die interessante Spende!
