05.06.2025

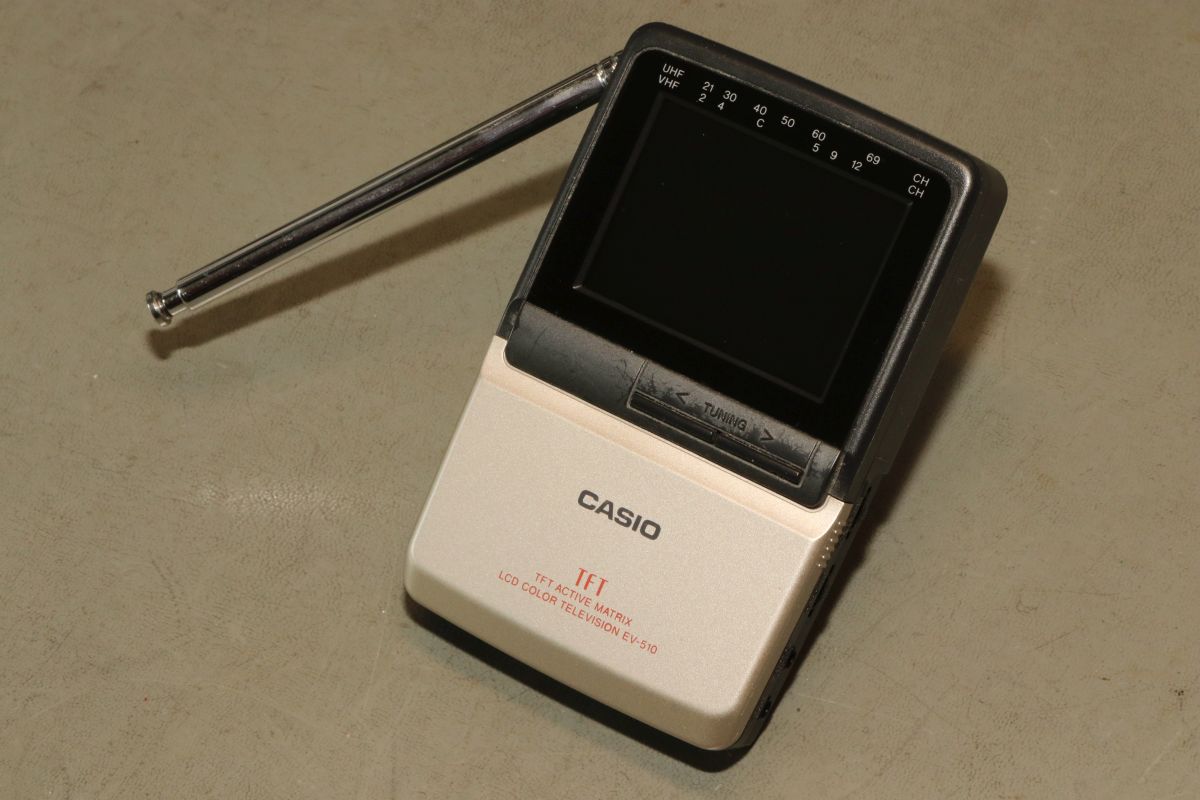

{Casio EV-510 Mini TV} Im Jahr 1997 habe ich nicht nur meinen ersten Job als Entwickler angenommen, nein, Casio hat auch das Nachfolgemodell EV-510 auf den Markt gebracht. Deutlich heller und mit weniger Stromdurst als der Vorgänger EV-500 glänzt dieses Mini-TV-Modell durch einen extrem sauberen und bedienerfreundlichen Aufbau:

Casio EV-510

Nur wenige Jahre später (hüstel) erreichte mich eine freundliche Spende von Hans-Peter: der EV-510 in vorbildlichem Zustand.

Casio EV-510

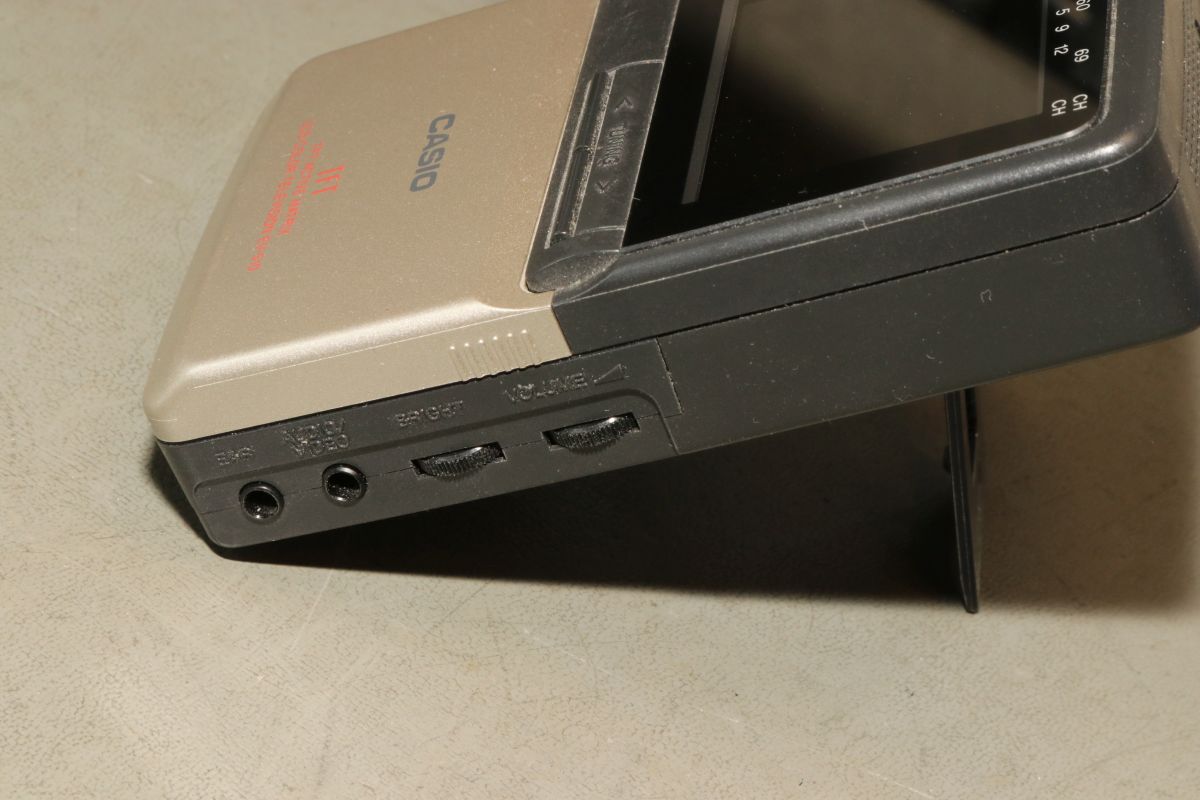

Außer Helligkeit und Lautstärke gibt es nicht viel einzustellen...

Casio EV-510

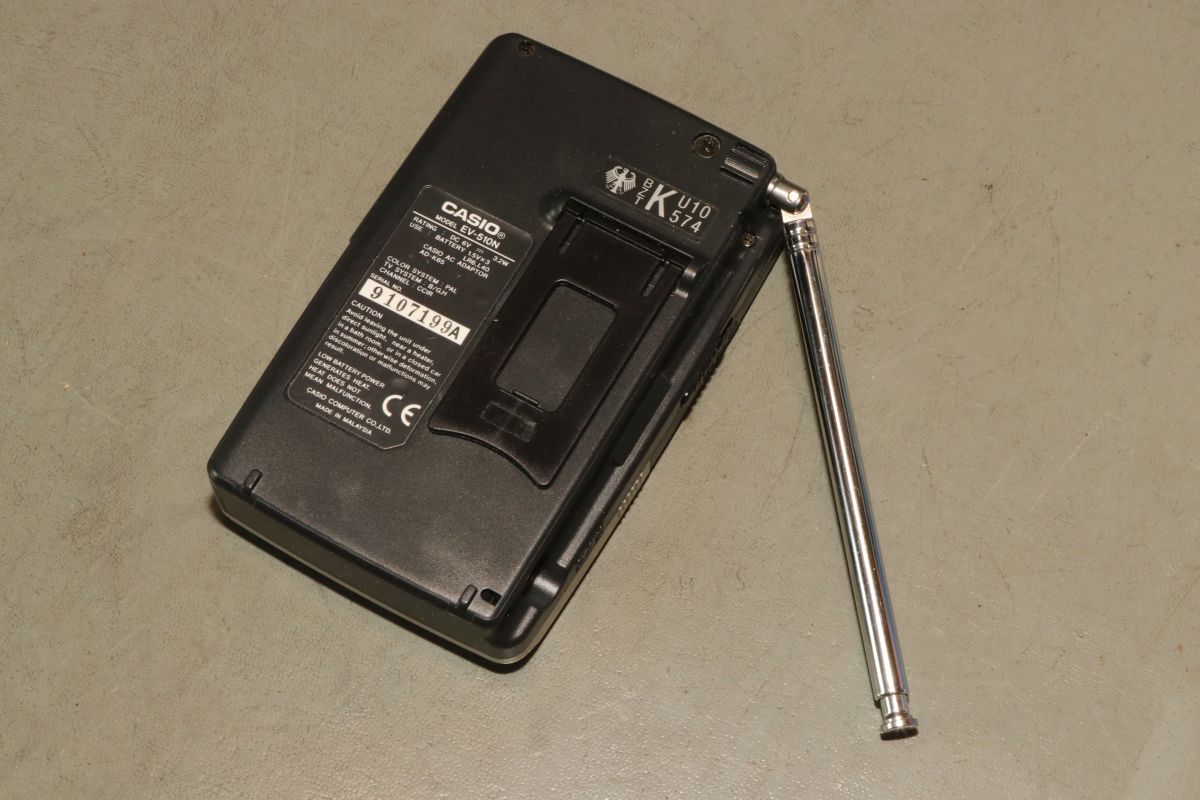

Der Fernmelde-Bundesadler wacht über die Einhaltung aller nötigen und unnötigen Richtlinien und Normen...

Casio EV-510

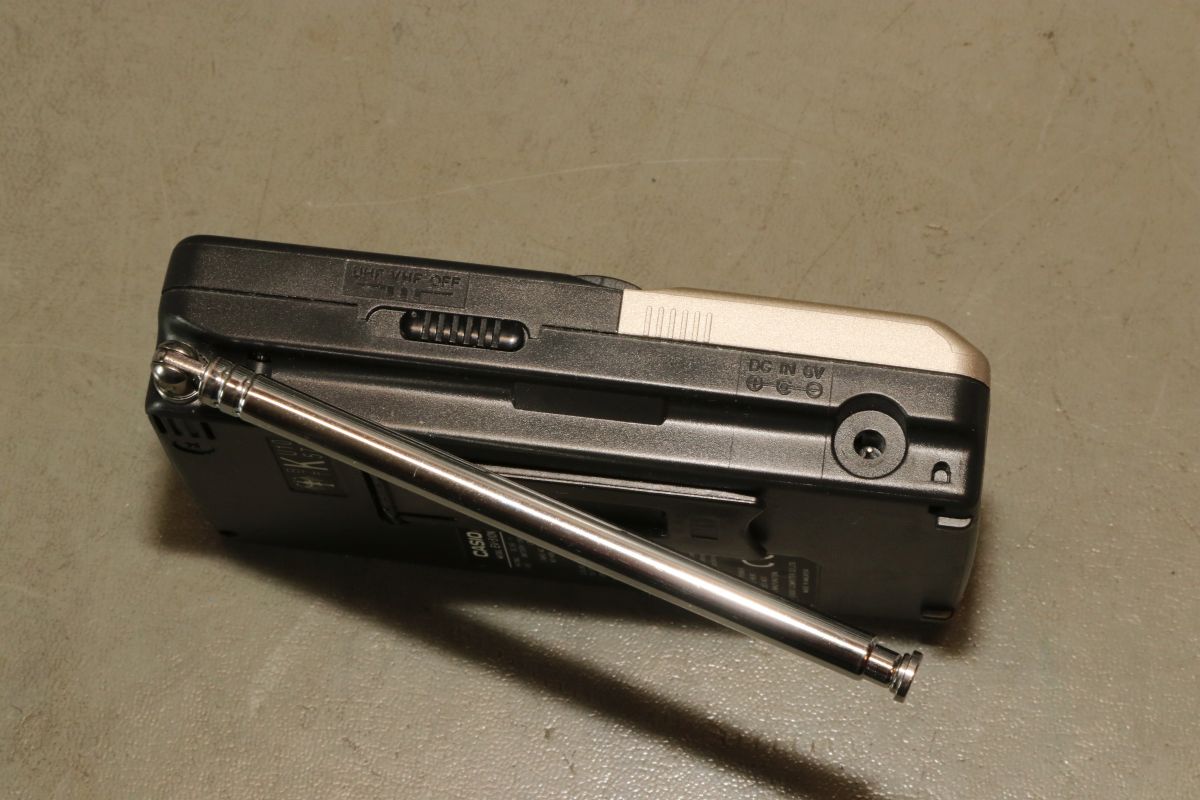

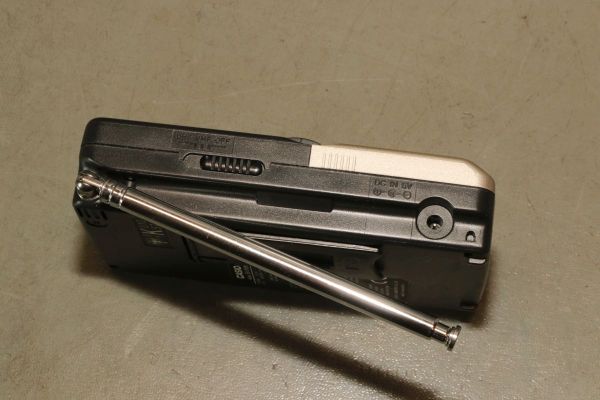

Der Schiebeschalter ermöglicht zwei TV-Bänder. In Stellung "OFF" ist das Gerät aus. Trotzdem saugt es die Batterien leer, musste ich leider feststellen. Bei Nichtbenutzung sollte man grundsätzlich die Batterien entnehmen!

Casio EV-510

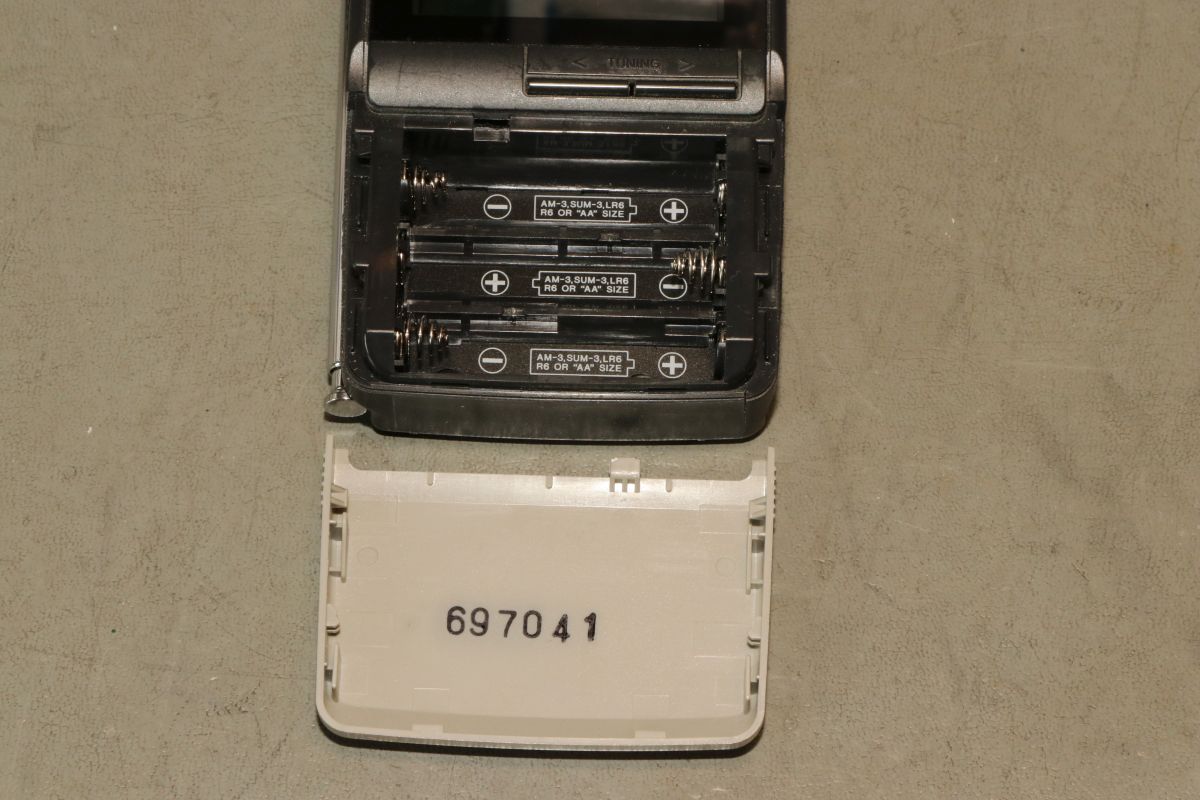

Drei Mignon sorgen für die Versorgung.

Casio EV-510

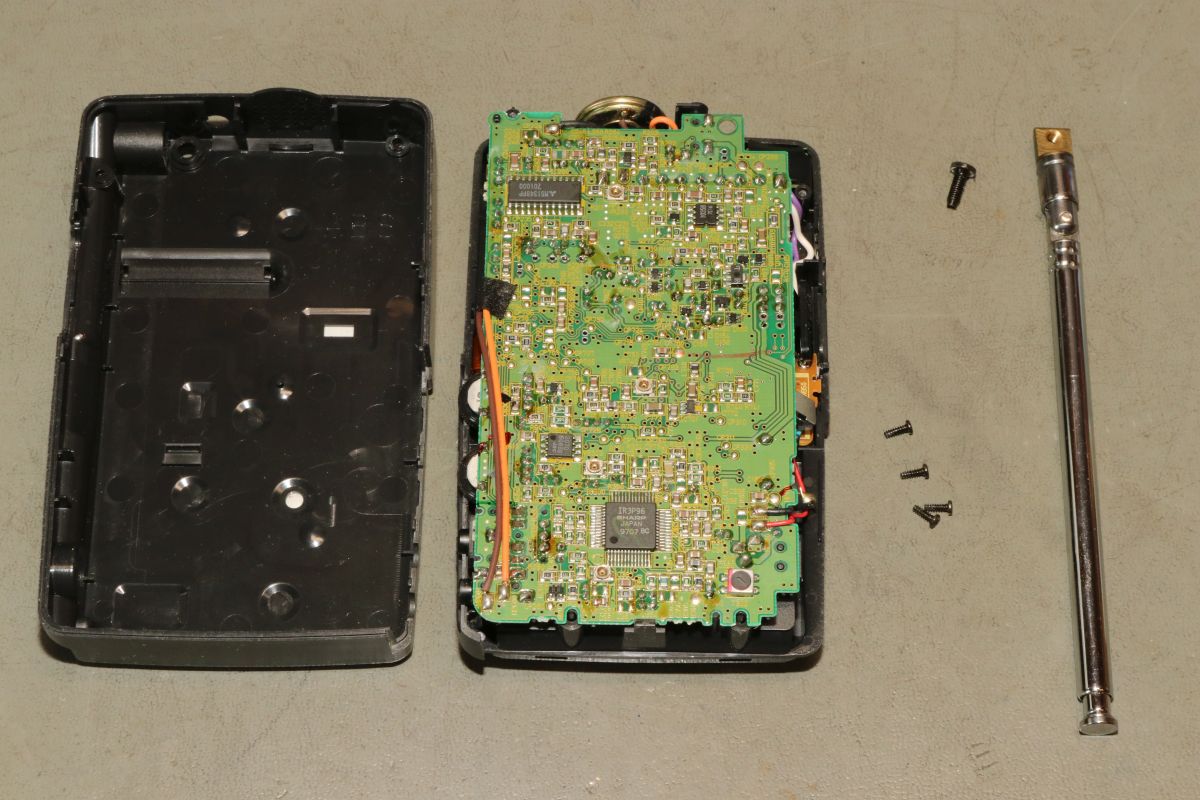

Natürlich wollen wir jetzt alle wissen, was in dem Wunderwerk drin ist. Fünf Schrauben müssen gelöst werden.

Casio EV-510

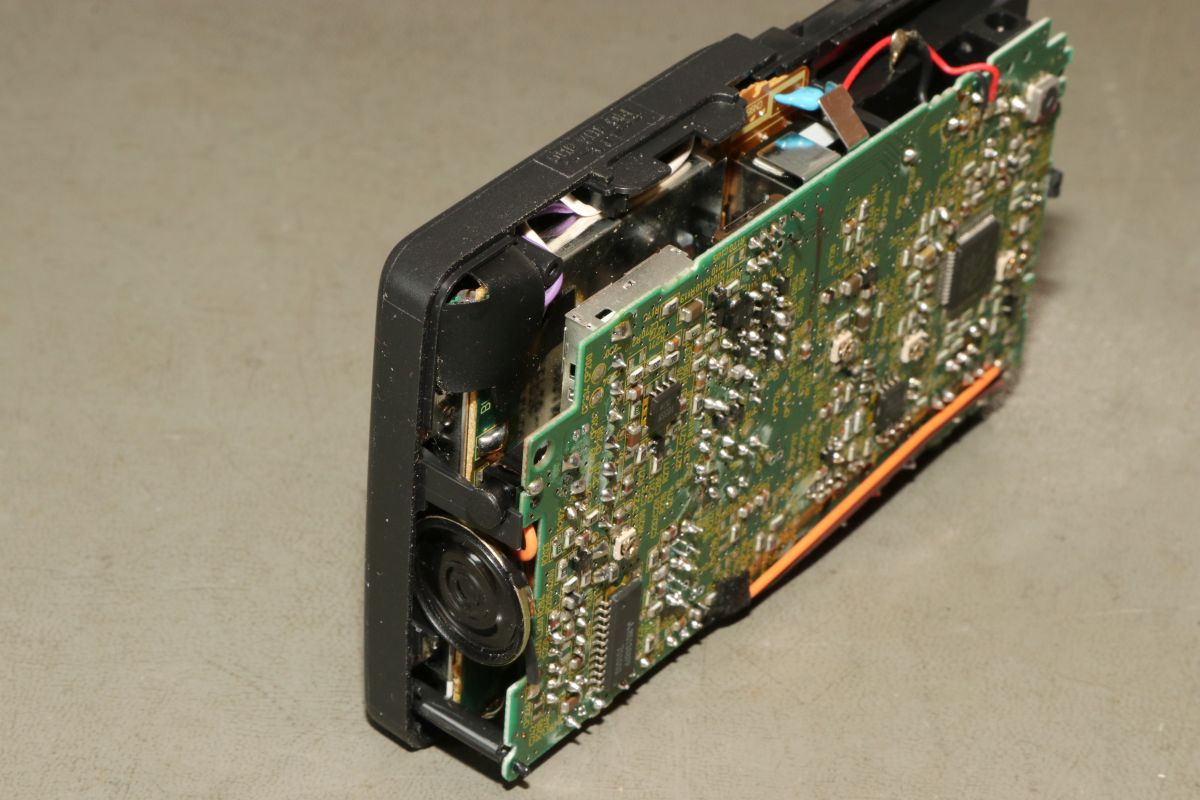

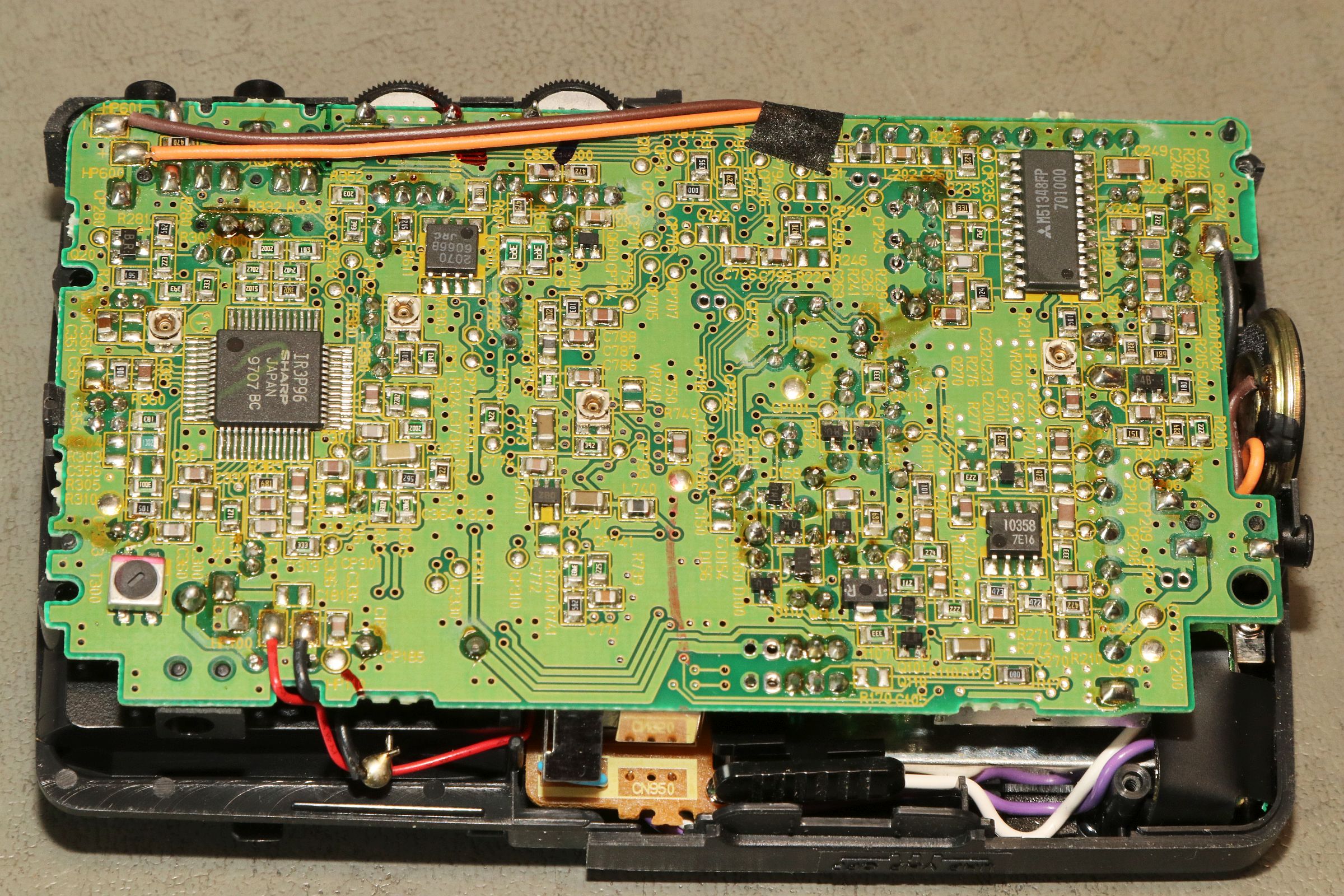

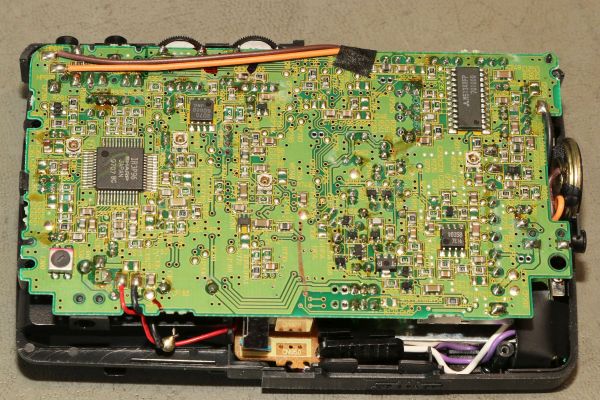

Auf diesem hoch auflösenden Foto zu sehen: viel SMS, aber nicht konsequent!

Casio EV-510

Auf der Platine ist noch mehr drauf, dafür muss man aber drei Kabel ablöten...

Casio EV-510

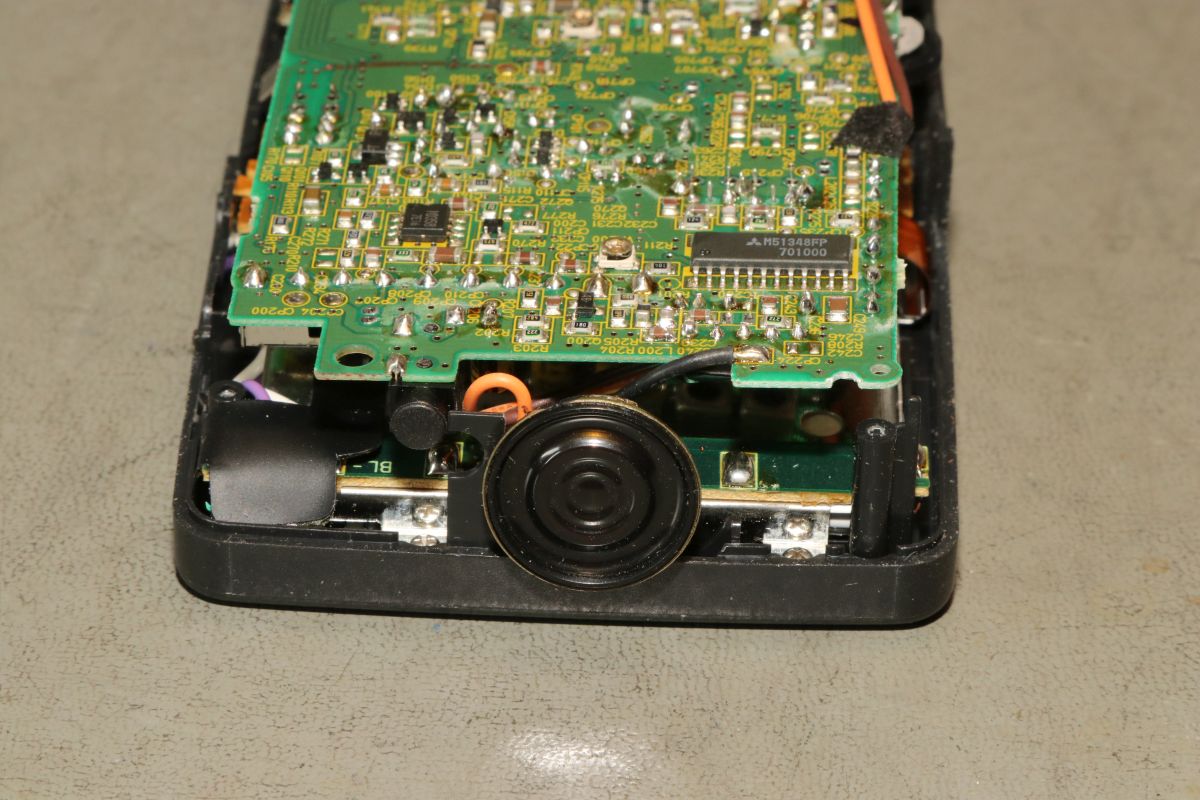

Der Lautsprecher ist putzig, hat aber ganz schön Dampf!

Casio EV-510

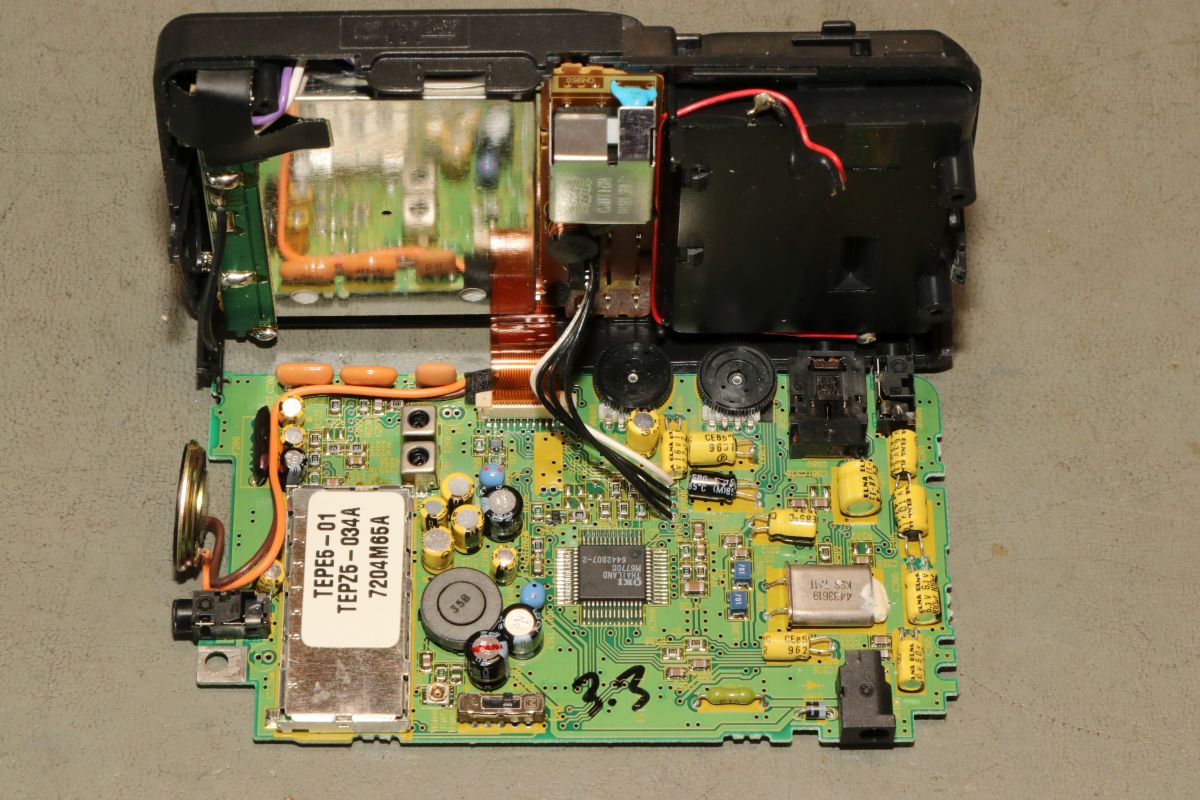

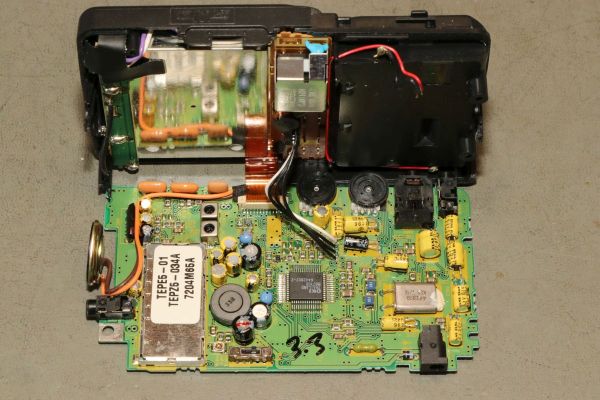

Die Überraschung liegt auf der Innenseite: hier sind noch viele konventionelle bedrahtete Bauteile zu finden.

Casio EV-510

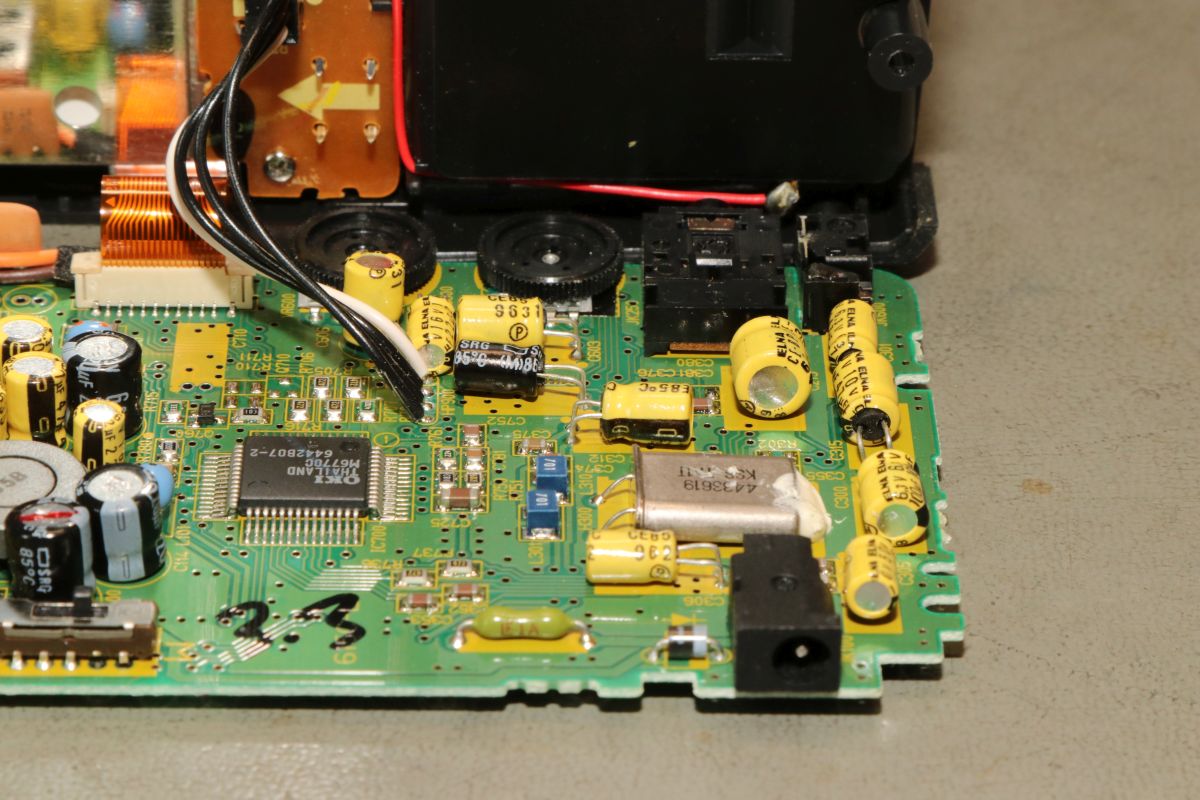

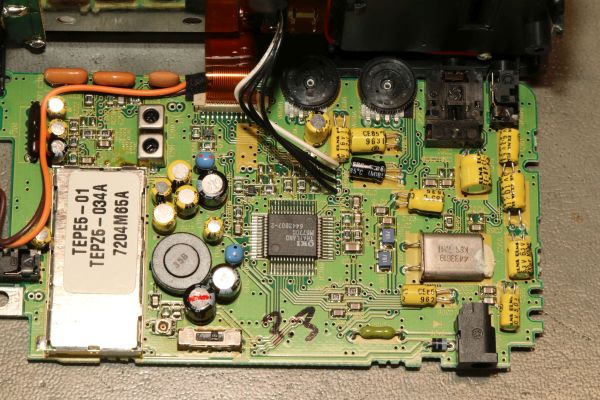

Auch hoch auflösend: Tuner, LCD-Fernsehertreiber und der fette Quarz für PAL... Die Elkos sind alle kustvoll abgewinkelt - Gab's da noch keine SMD-Elkos? Immerhin sind sie alle dicht!

Casio EV-510

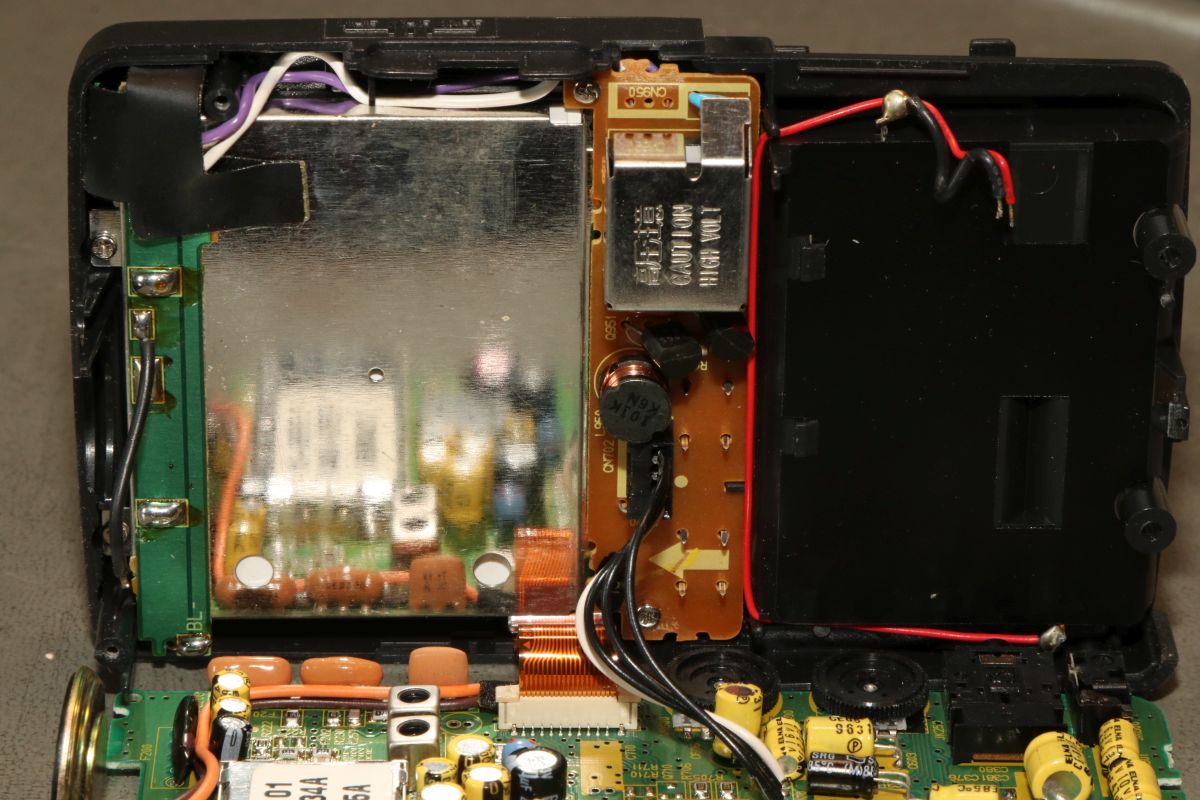

Das TFT-Display lassen wir mal in Ruhe - hier ist der Grund für hohen Stromverbrauch: Leuchtstoffröhren als Hintergrundbeleuchtung. Helle weiße LEDs gab's damals noch nicht.

Casio EV-510

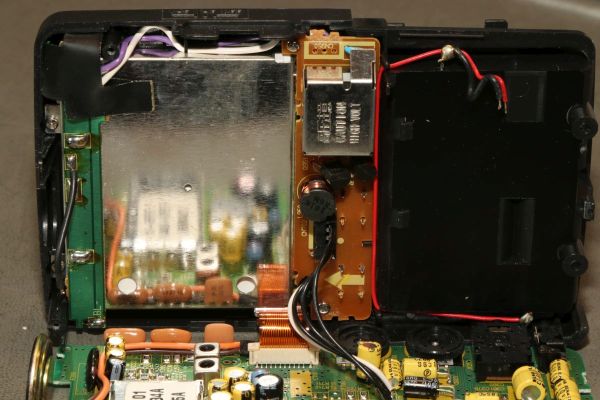

Der Aufbau ist vorbildlich sauber!

Casio EV-510

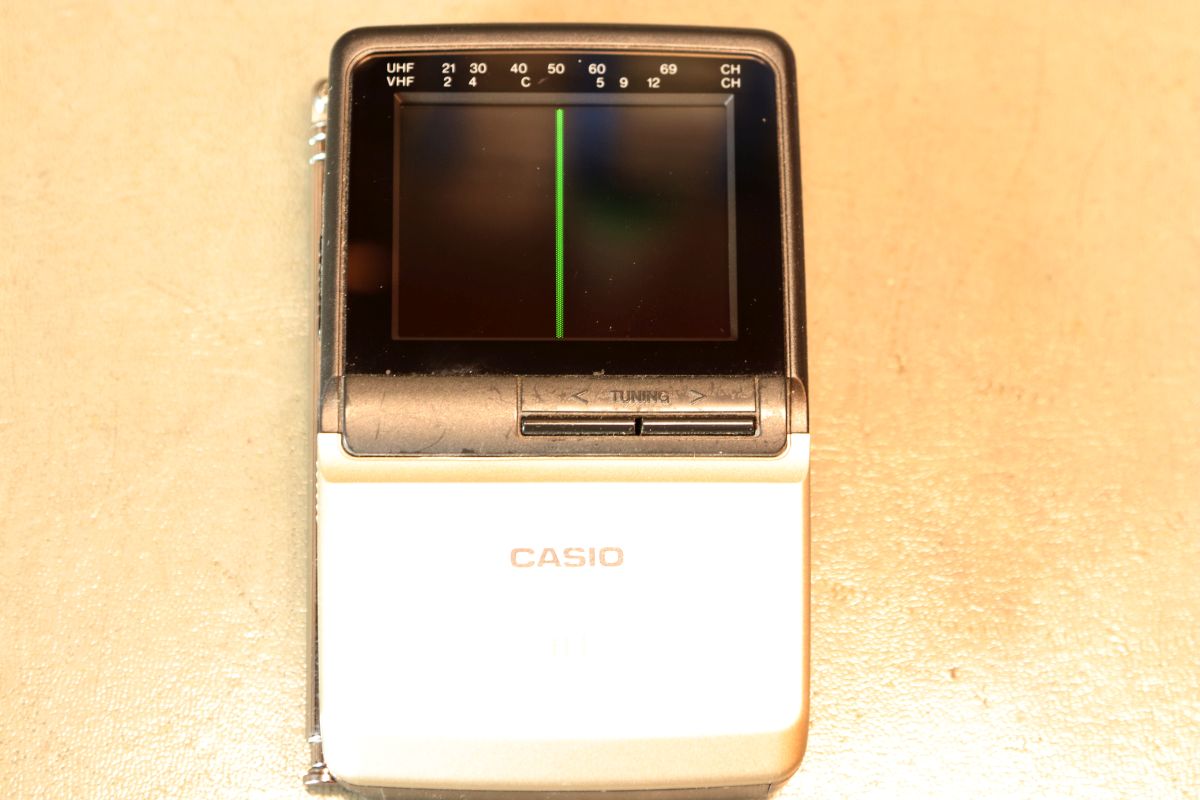

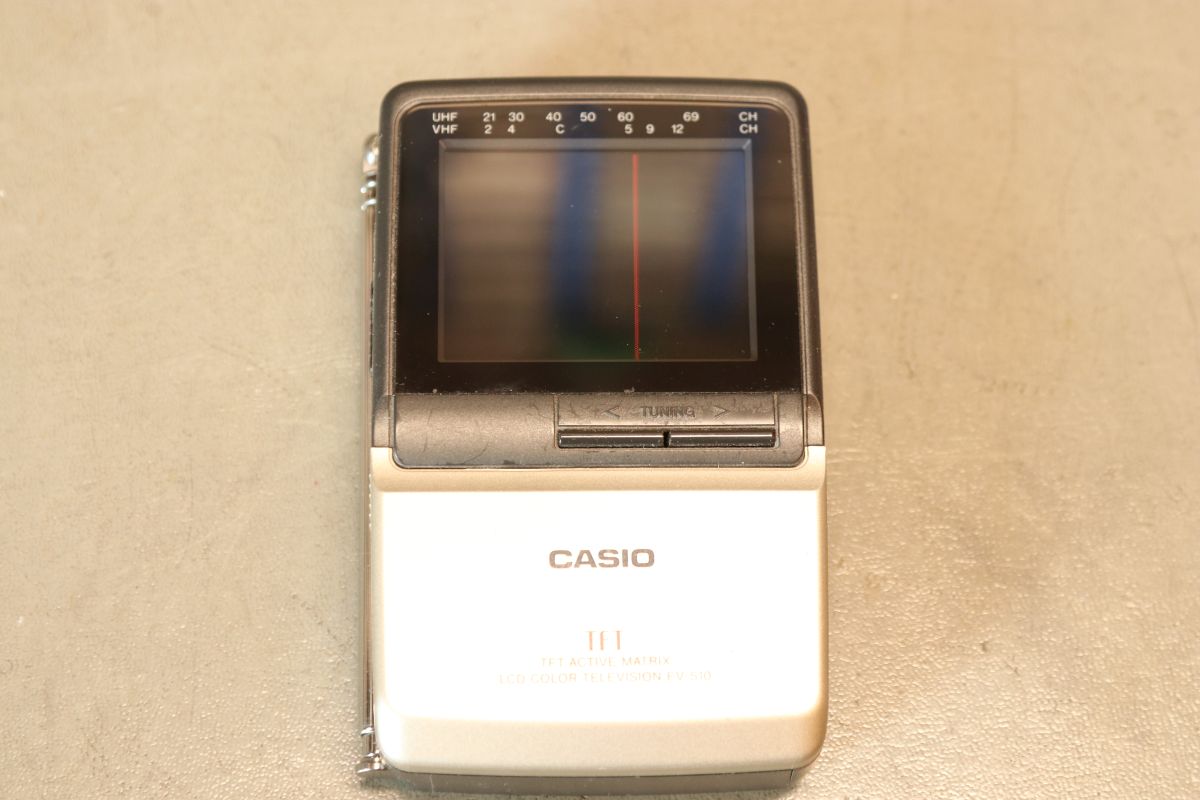

Der Sendersuchlauf wird durch einen farbigen Balken angezeigt.

Casio EV-510

Je nach UHV und VHF hat er eine andere Farbe. Leider gibt es keine Sender mehr.

Casio EV-510

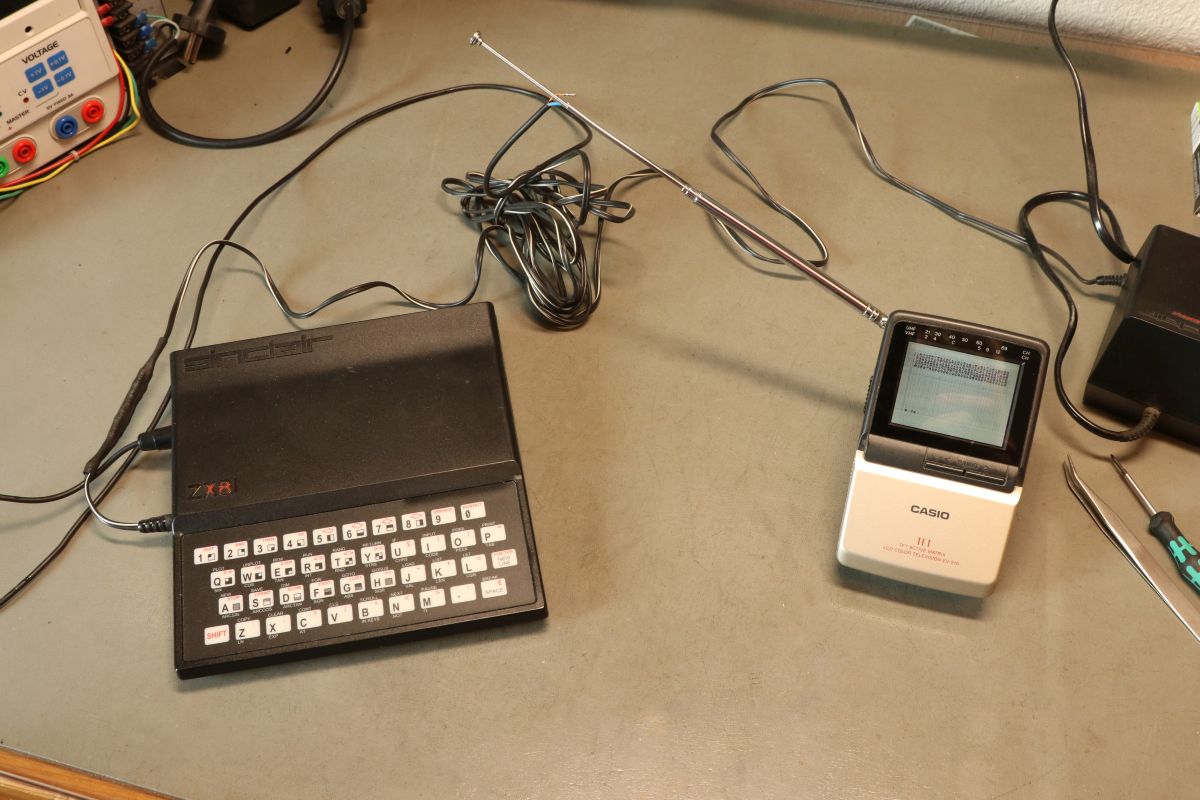

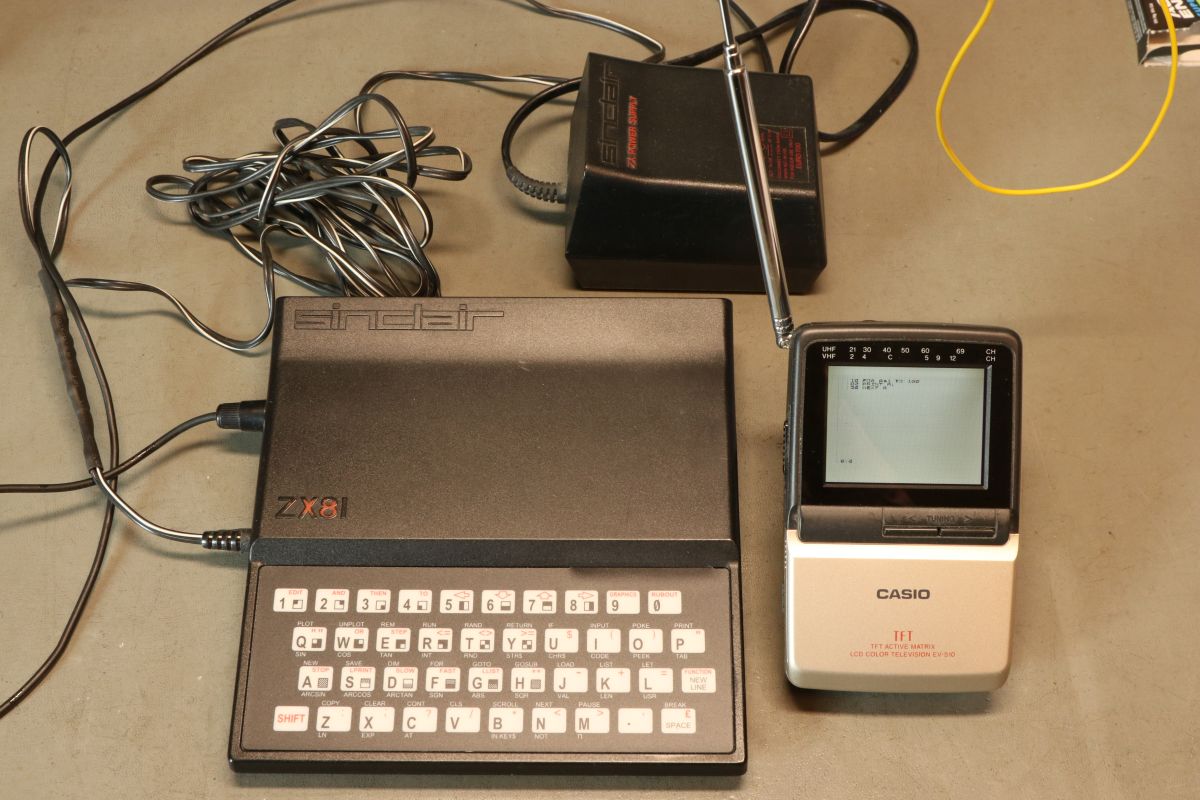

Obwohl... da hab ich doch was im Fundus. 1981 trifft 1997.

Casio EV-510

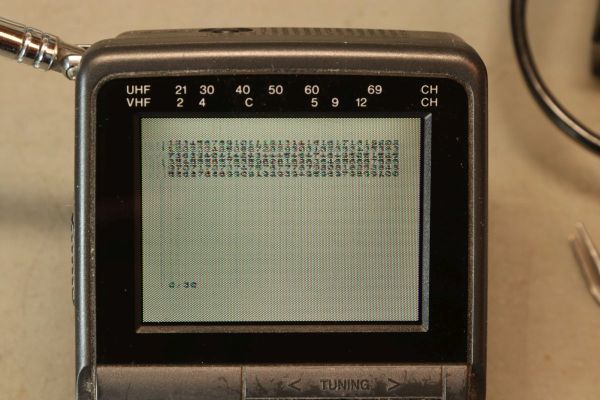

Wenn man Texte erahnen kann...

Casio EV-510

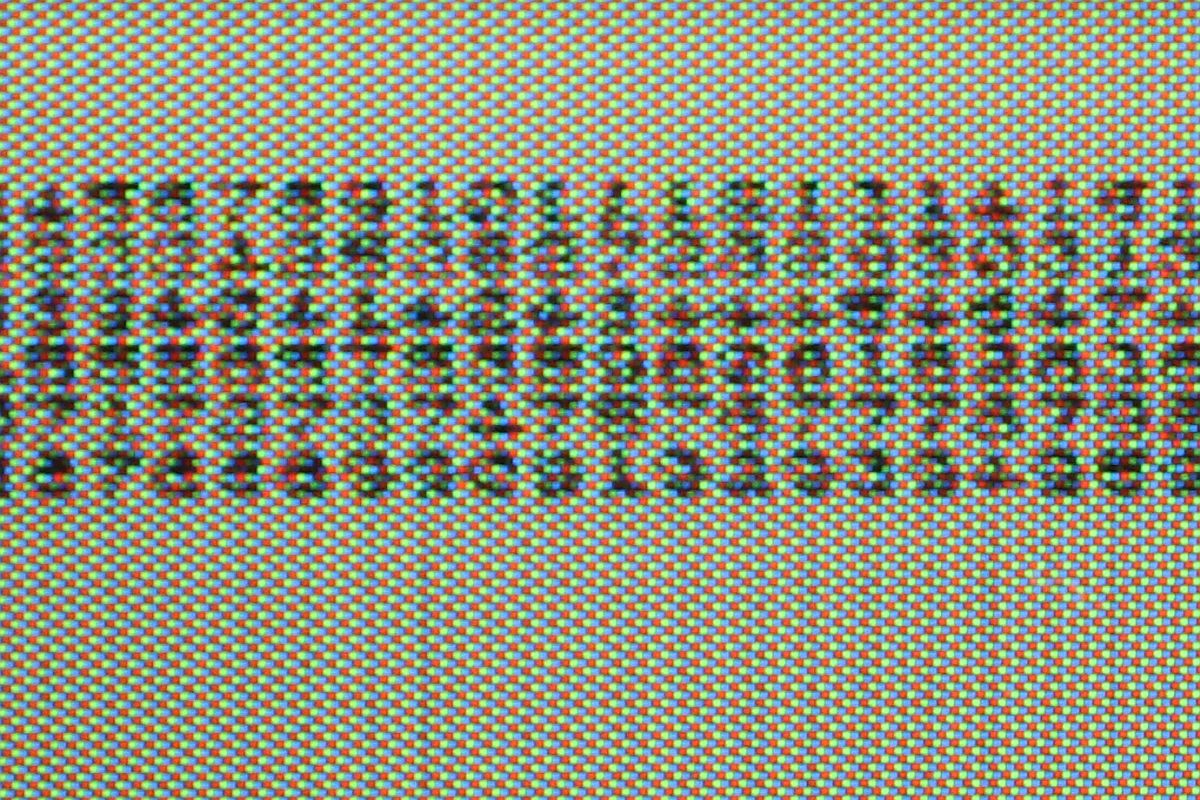

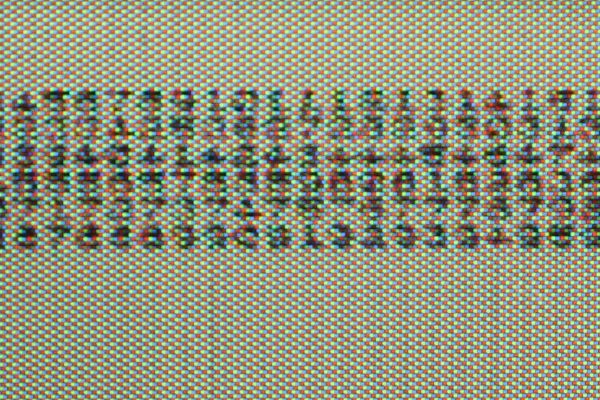

Die Auflösung vom ZX-81 ist schlecht. Die Auflösung des TFT-Panels unterbietet das aber noch. Manchmal ist eine Bildröhre eben doch besser.

Casio EV-510

Ich finde das Treffen der Generationen trotzdem schön.

Casio EV-510
