{ITT MP-Experimenter} Mitte der 70er Jahre war der Markt bereit für Microprozessorlehrsysteme alle Art. Auch ITT hat sich daran beteiligt und wählte den 8080 als Basis für ein ziemlich einzigartiges Lehrsystem: den ITT MP-Experimenter. Viele Displays, Leuchtdioden und Schalter ermöglichten vielfältige Eingaben und Experimente - vom einfachen Binäraddierer bis hin zum 8080-Microprozessorsystem. Dazu gabe es noch umfangreiche Schulungsunterlagen, die mir leider bisher noch fehlen...

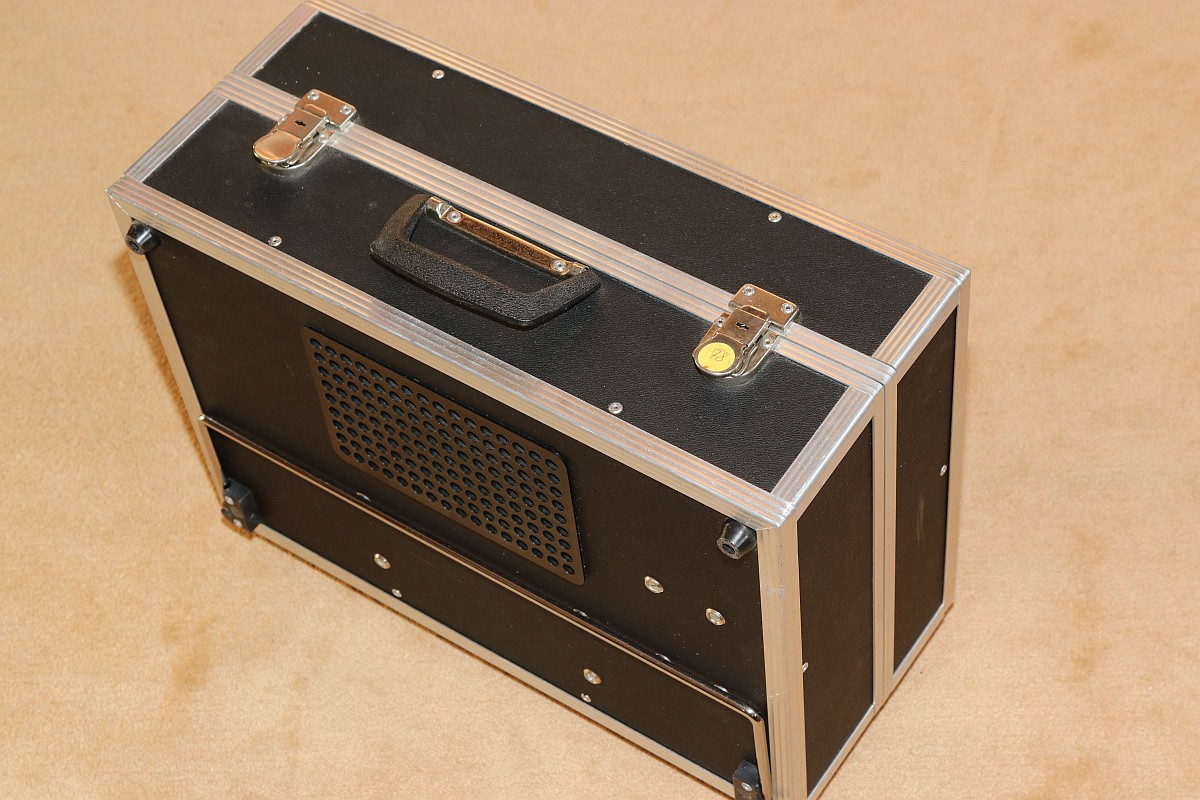

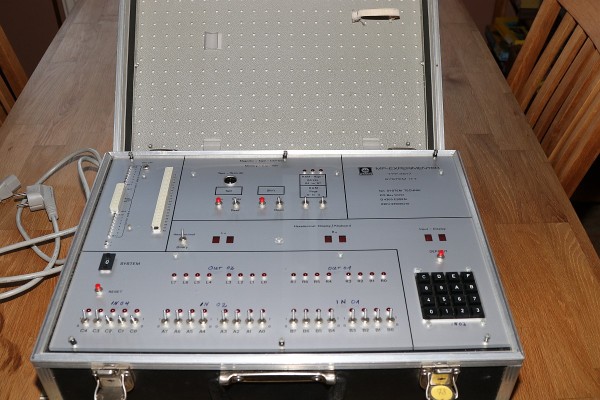

Was bei ITT als schlichte Platine im Plastikkasten mit Pappkärtchen daher kam, wurde von der heute noch existierenden Lehrmittelfirma HPS Systemtechnik professionell und stabil für den Lehrbetrieb aufgepeppt: der HPS MP-Experimenter Typ 3517 - praktisch mit Netzteil, stabilem Koffer und einer rundum professionellen eigenen Frontplatte aus Plexiglas. Ein sehr freundlicher Gönner schickte mir diesen Koffer:

ITT MP-Experimenter

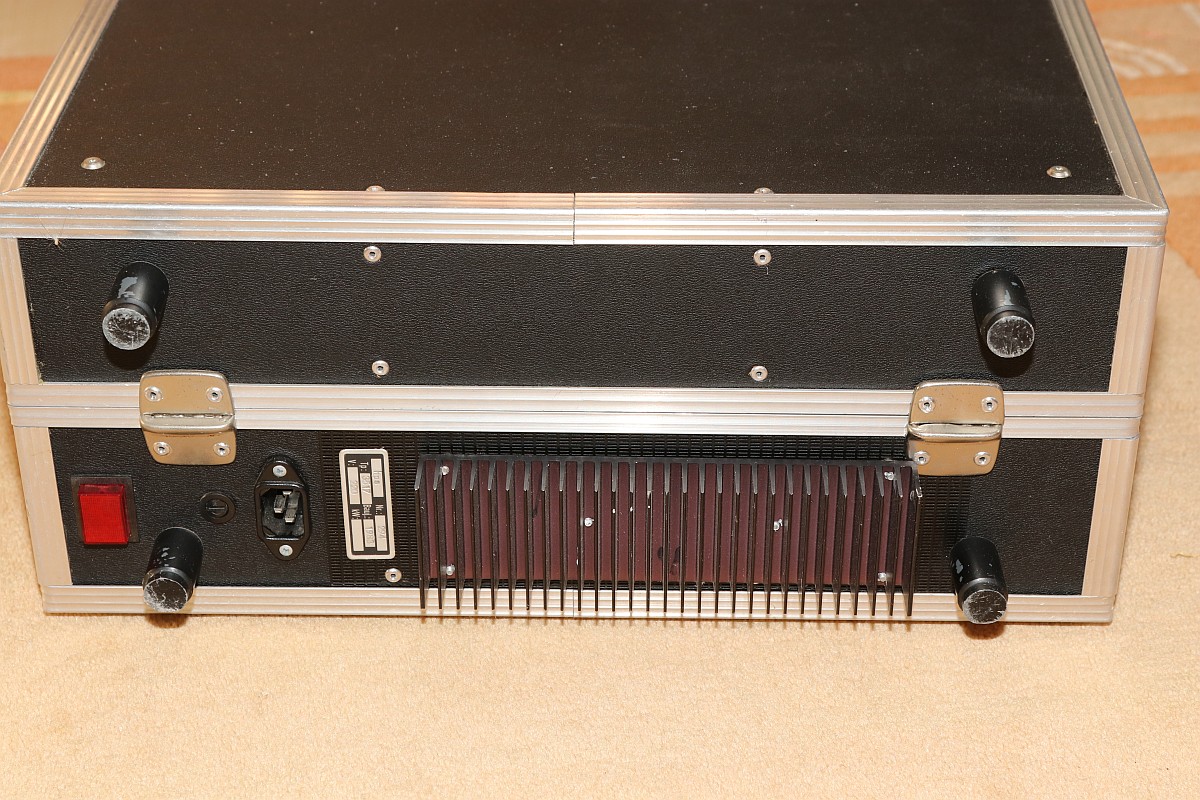

Durchdacht bis in's Detail: Kühlung für das Netzteil, Standfüße und ein stabiler Kaltgeräteanschluß...

ITT MP-Experimenter

Einmal hin, alles drin... ;-)

ITT MP-Experimenter

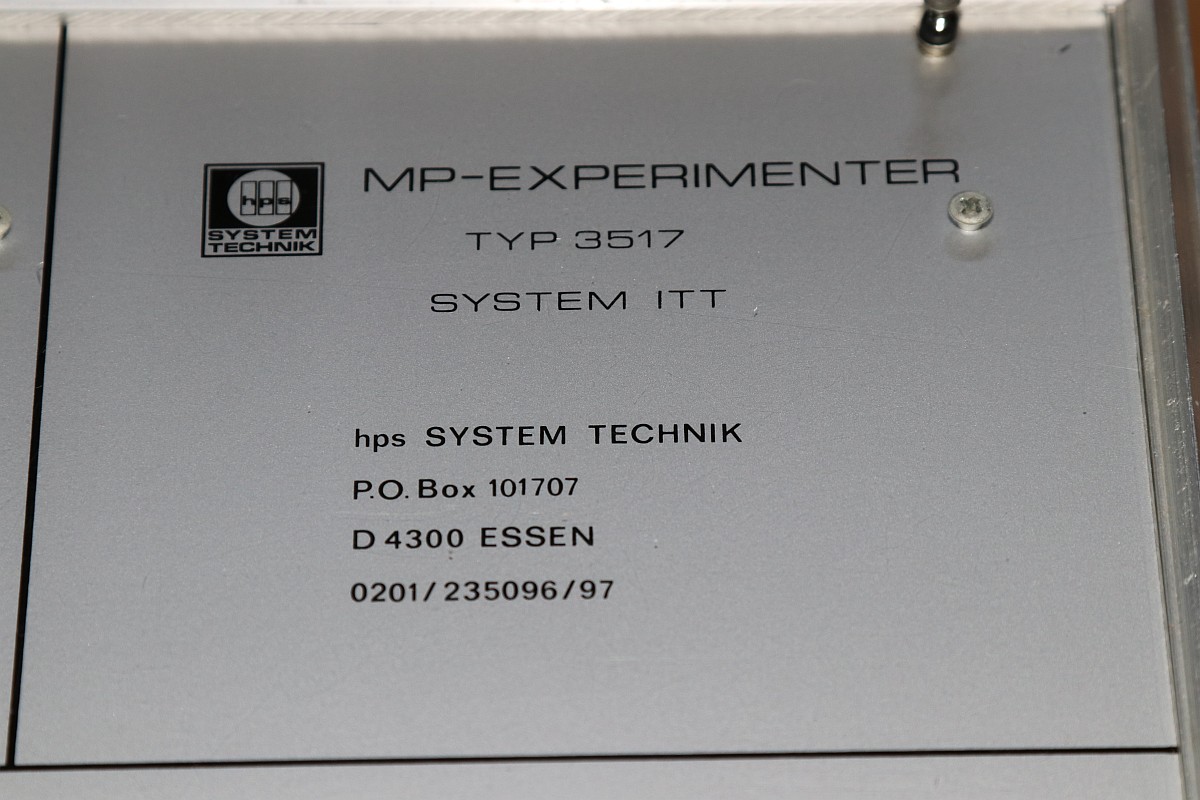

Die gibt es heute noch - im Gegensatz zu ITT...

ITT MP-Experimenter

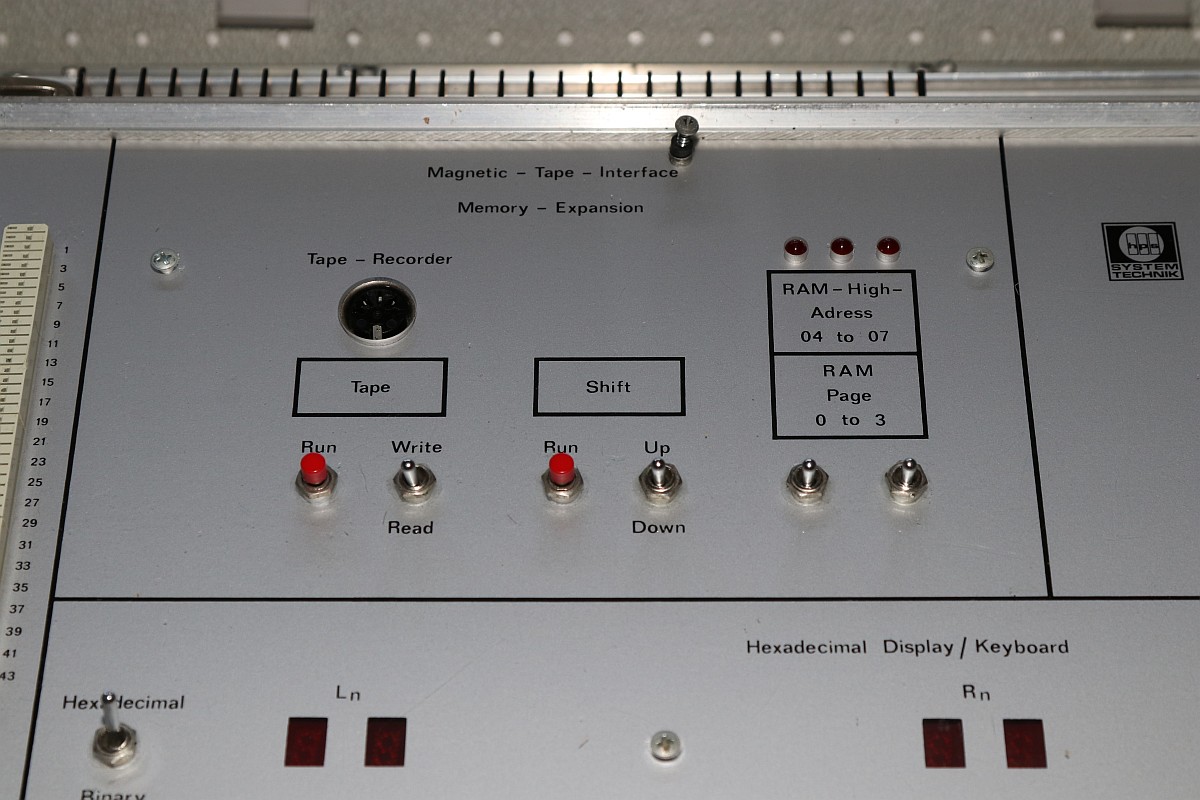

Das Teil besitzt sogar einen Cassettenrecorder-Anschluss für's Datenspeichern. Ob ich den je zu Laufen bekomme?

ITT MP-Experimenter

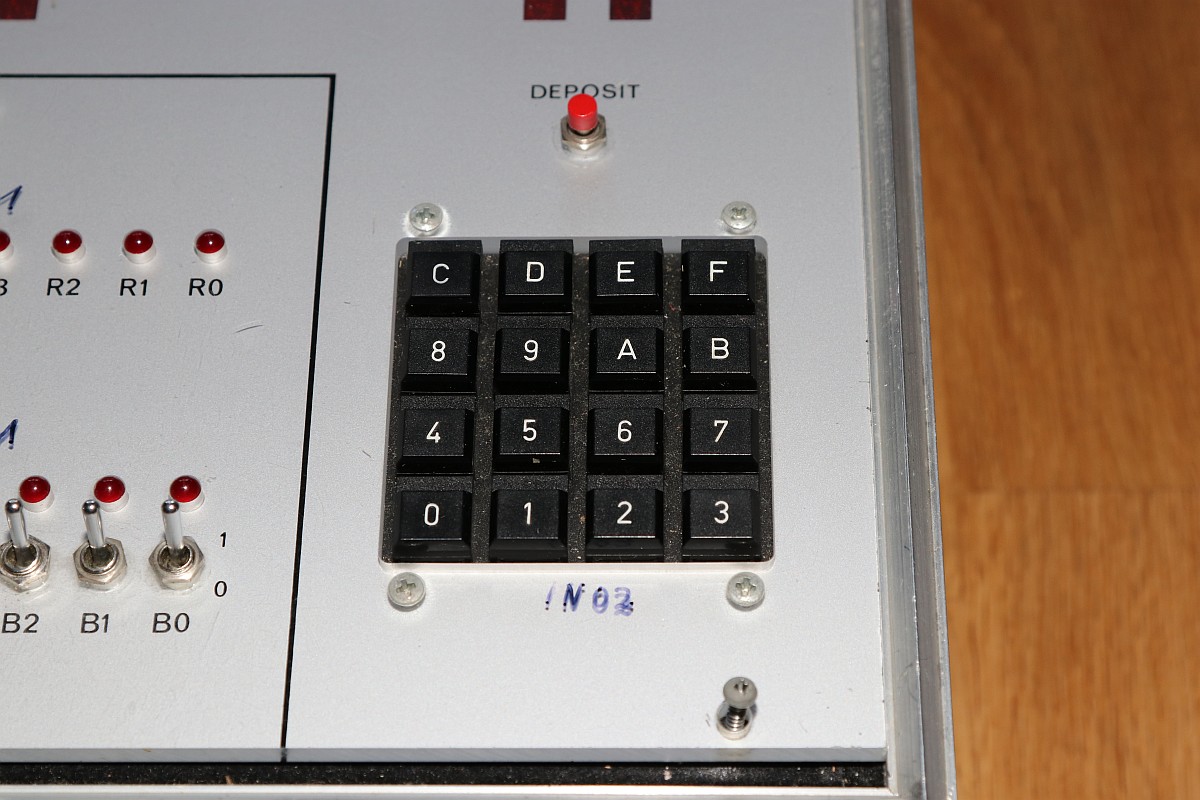

Das hexadezimale Keyboard für den Prozessormodus:

ITT MP-Experimenter

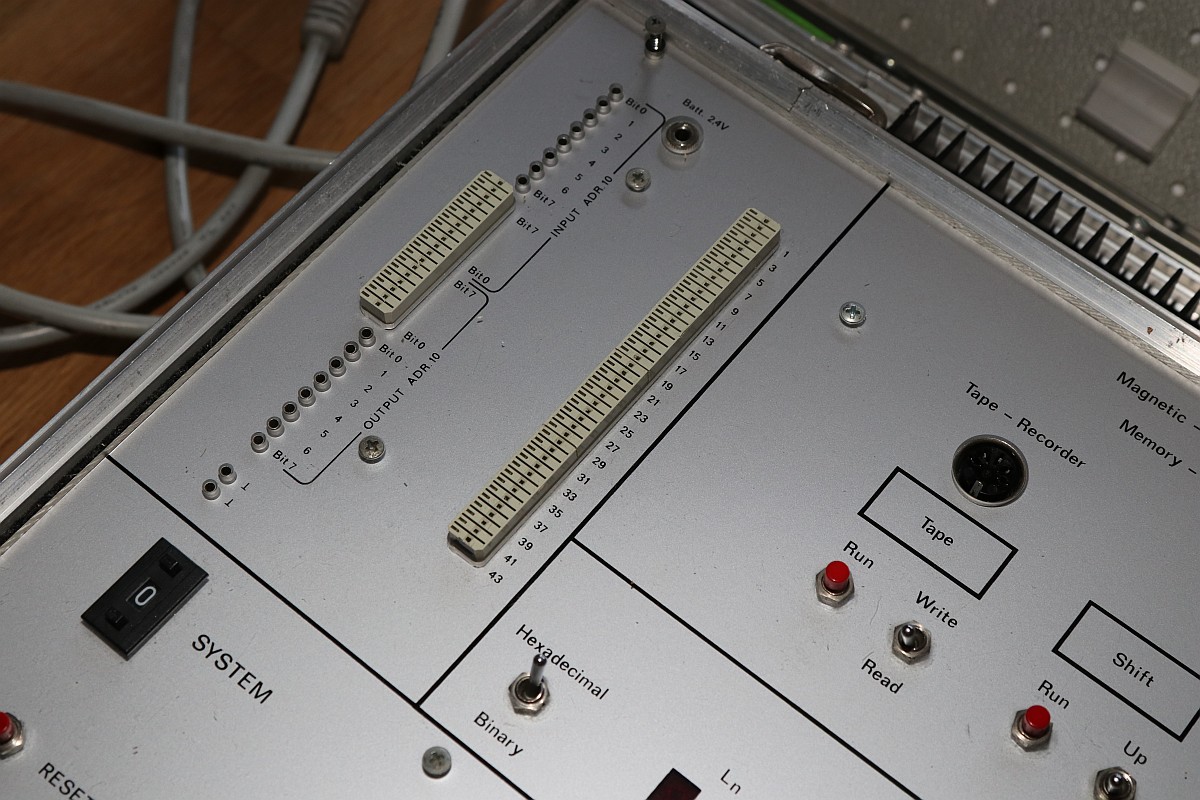

Vielfältige Anschlußmöglichkeiten für Hardwaresignale und Erweiterungen...

ITT MP-Experimenter

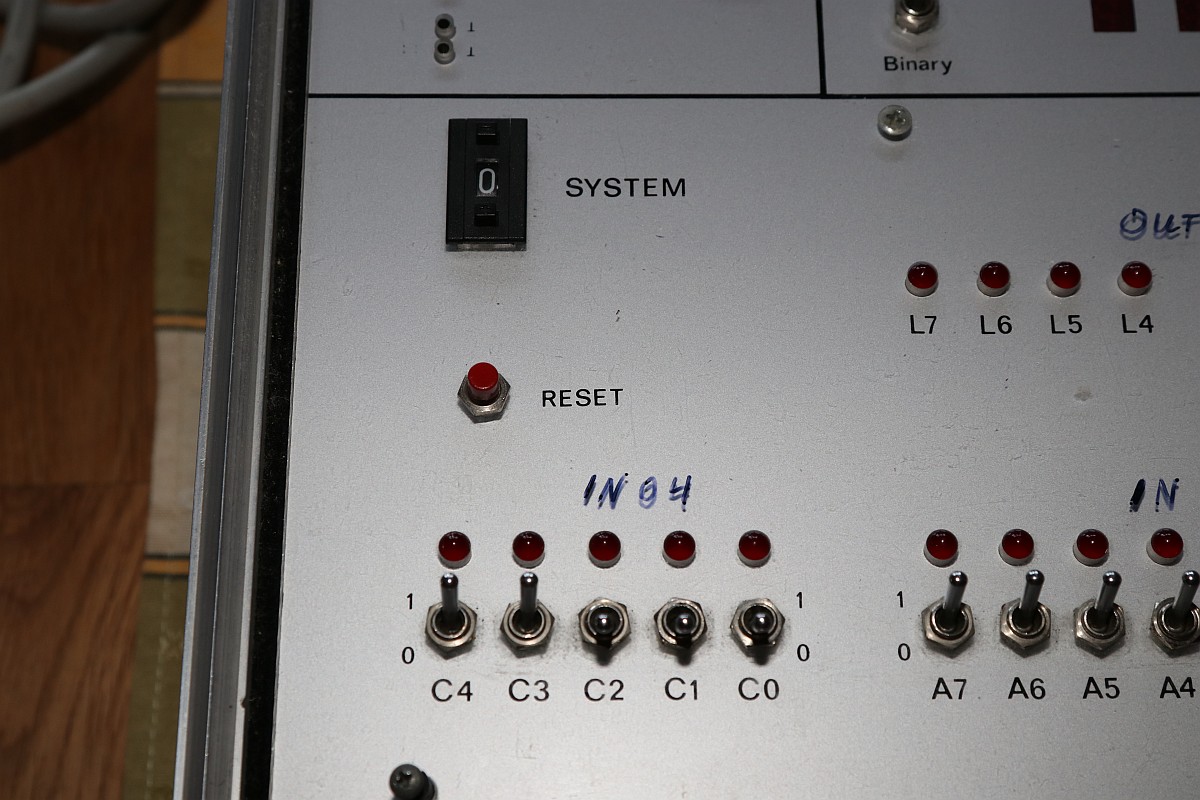

Die Systemeinstellung - "0" ist ein einfacher Addierer / Subtrahierer - alles wird durch den 8080 in Software emuliert!

ITT MP-Experimenter

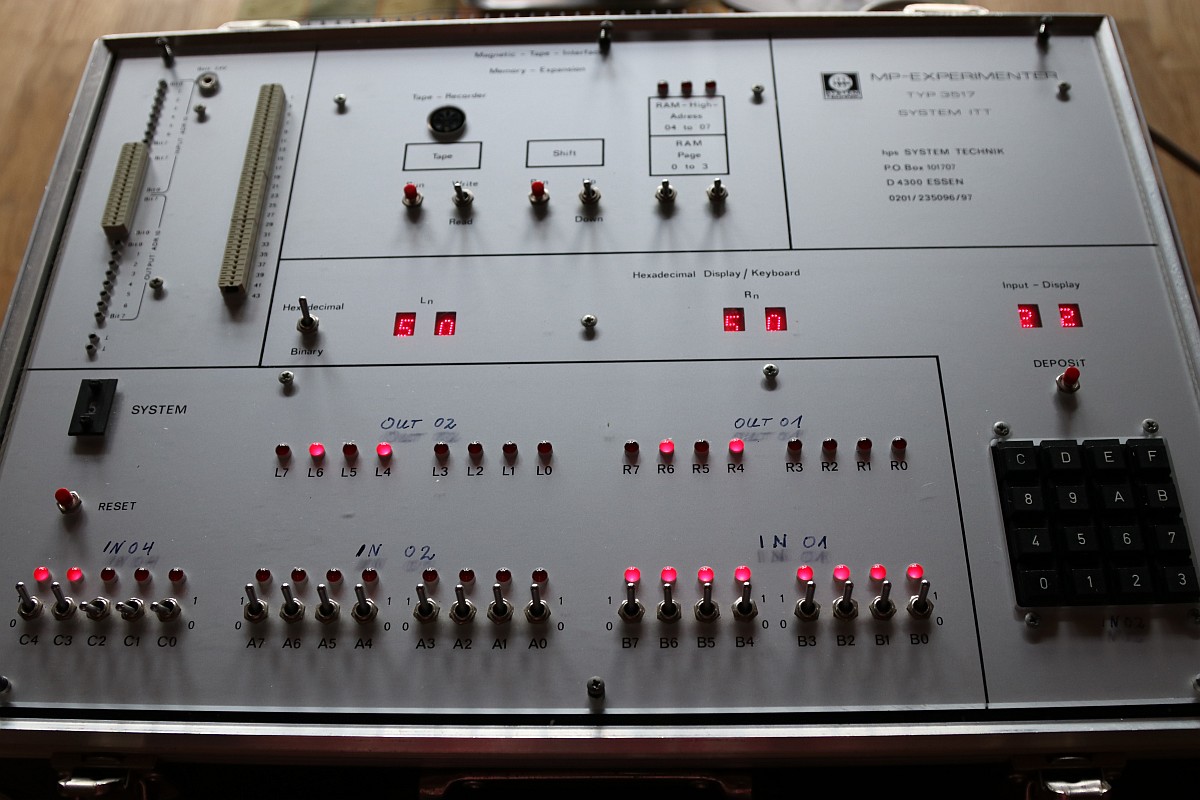

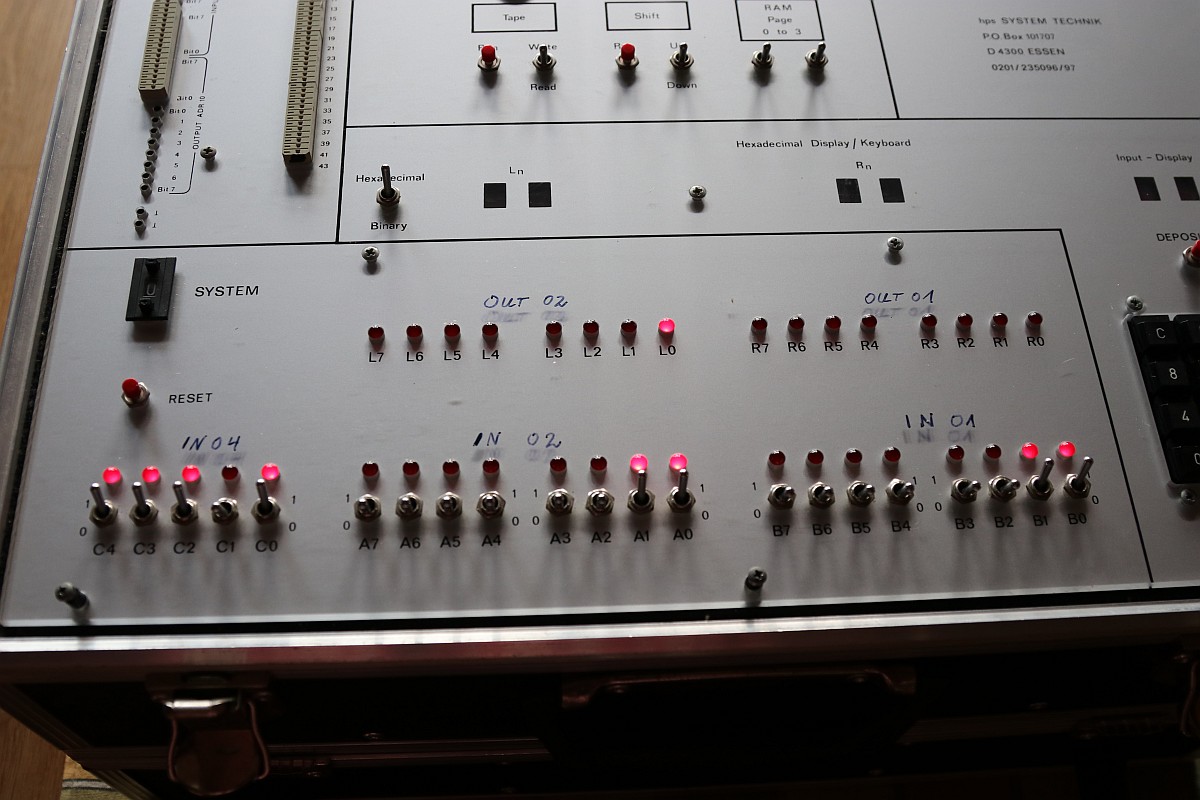

Im Prozessormodus leuchtet das Teil wie ein Christbaum!

ITT MP-Experimenter

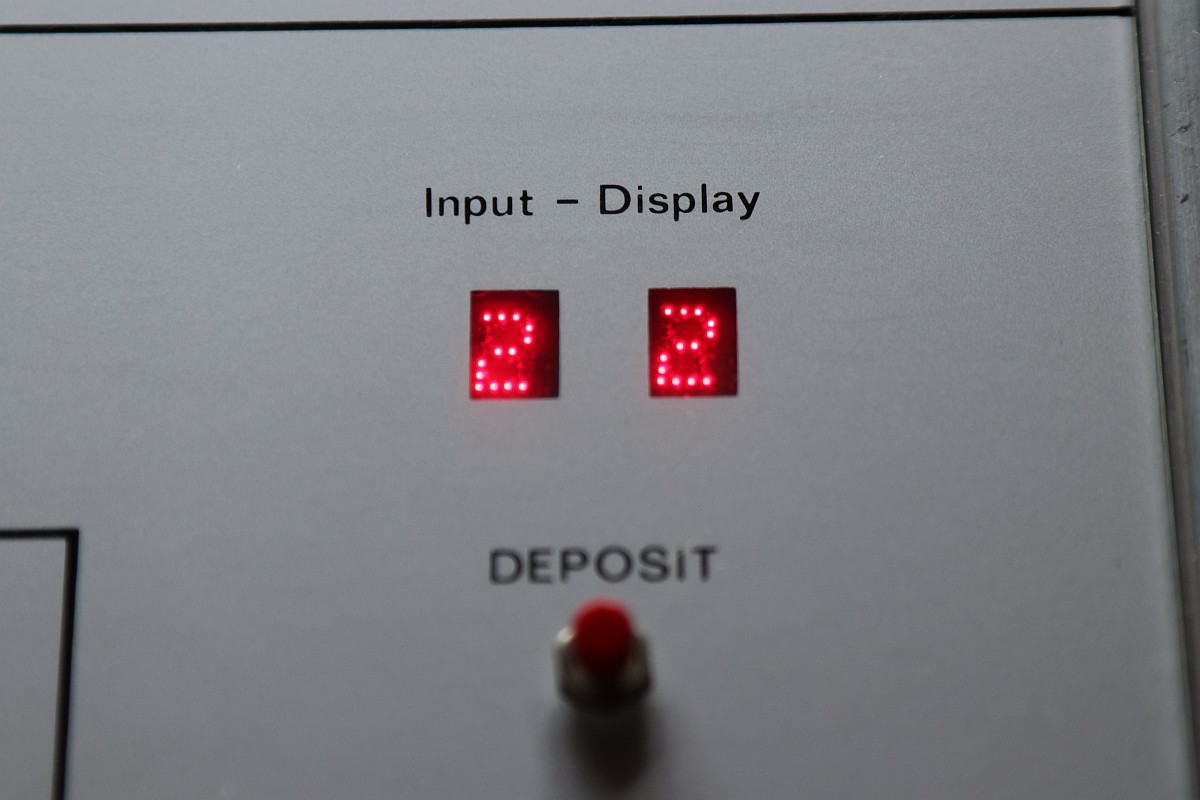

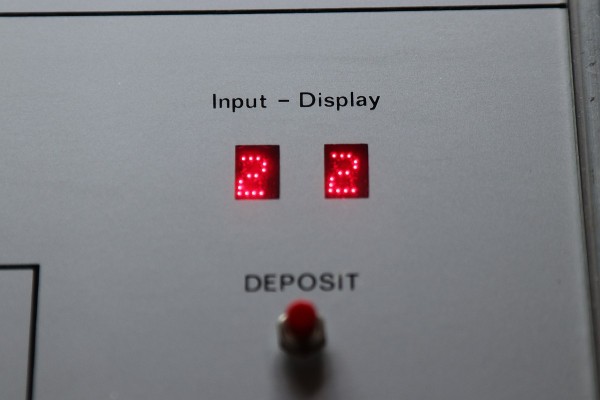

Es sind die seltenen und hübschen LED-Punktmatrixanzeigen verbaut:

ITT MP-Experimenter

Modus "Addierer": 3+3 ist tatsächlich 6...

ITT MP-Experimenter

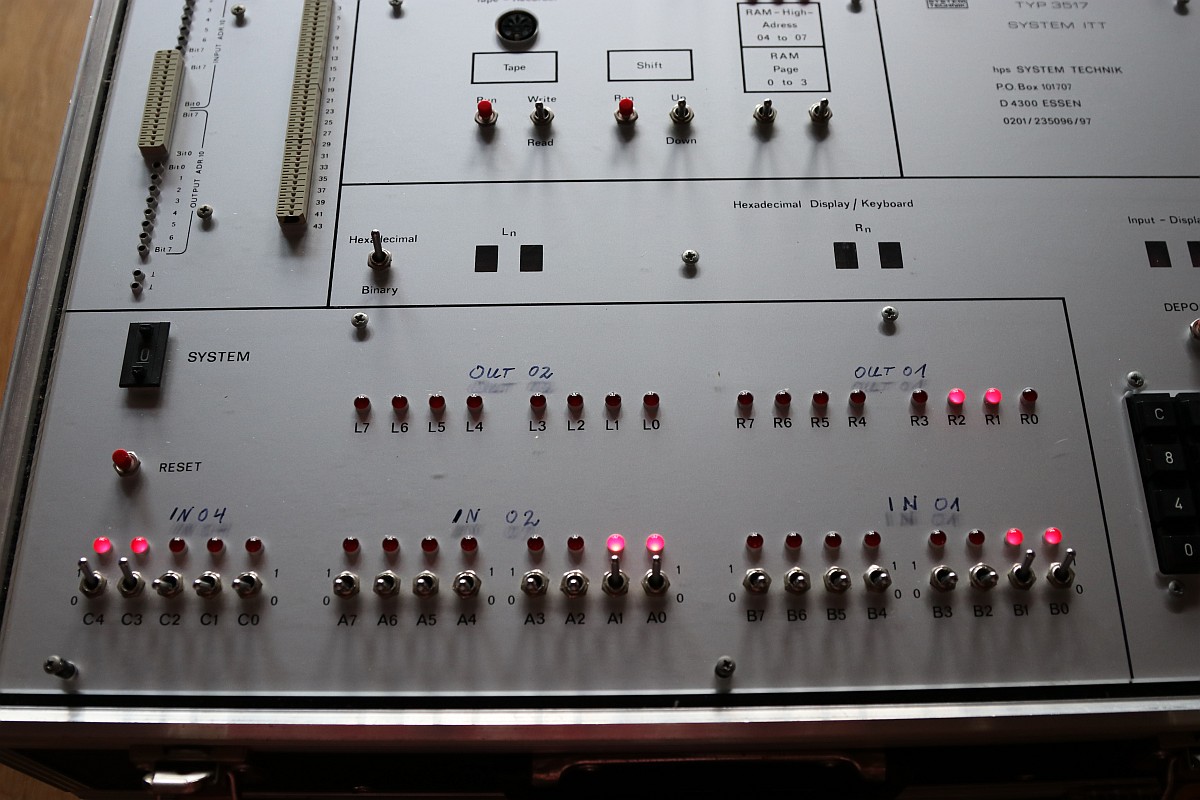

Und hey, 3-3 ist tatsächlich 0... mit invertiertem Register und gesetztem Carry... Für die Einstellung der genauen Funktionalität sind die 5 C-Schalter zuständig... eine umfangreiche Dokumentation fehlt mir - hat die wer? *bettel* ;-)

ITT MP-Experimenter

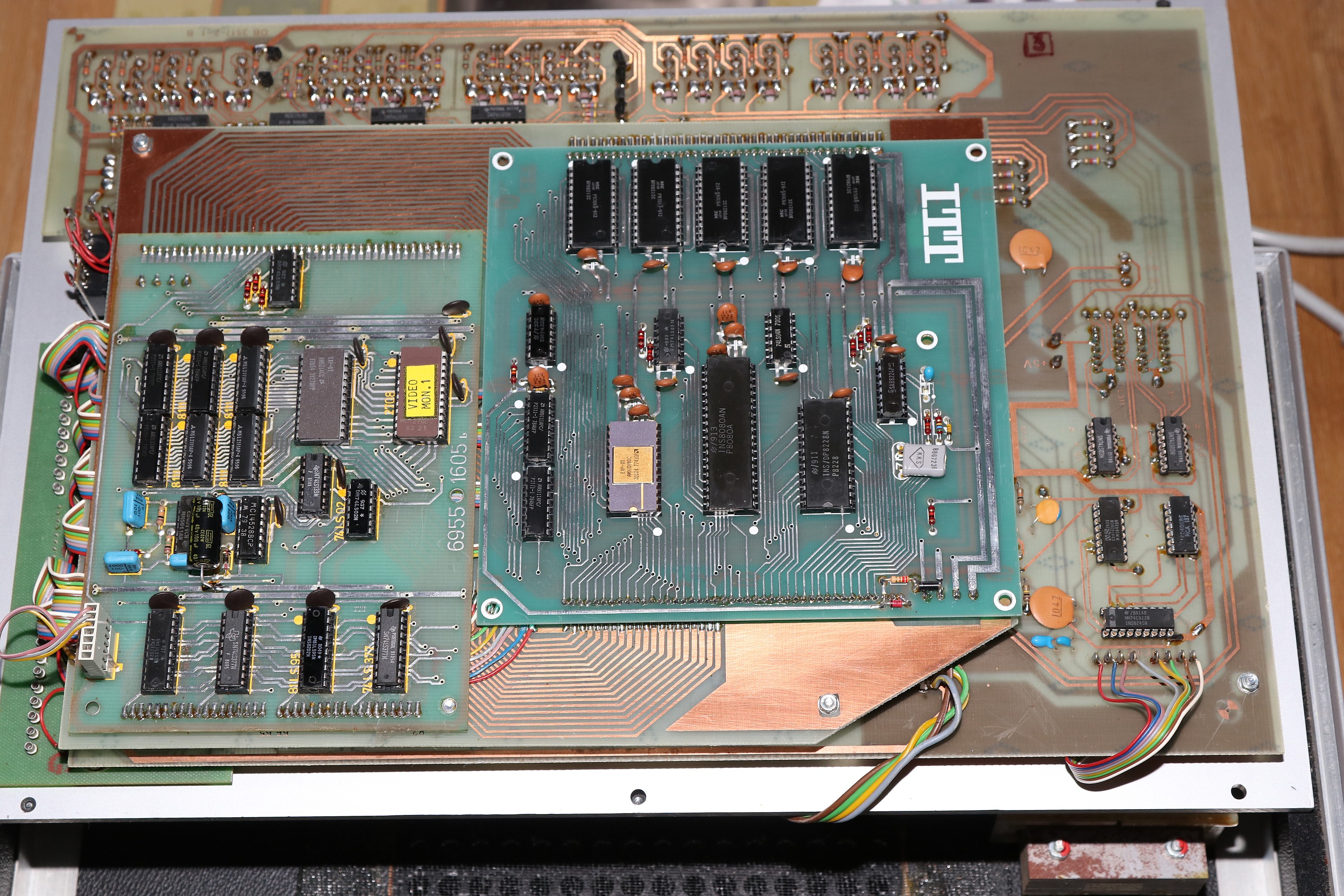

Im Inneren verbirgt sich die originale 8080-Platine von ITT, eine mir unbekannte Speichererweiterung und die professionelle Adaption von HPS: (Klick - ganz groß!)

ITT MP-Experimenter

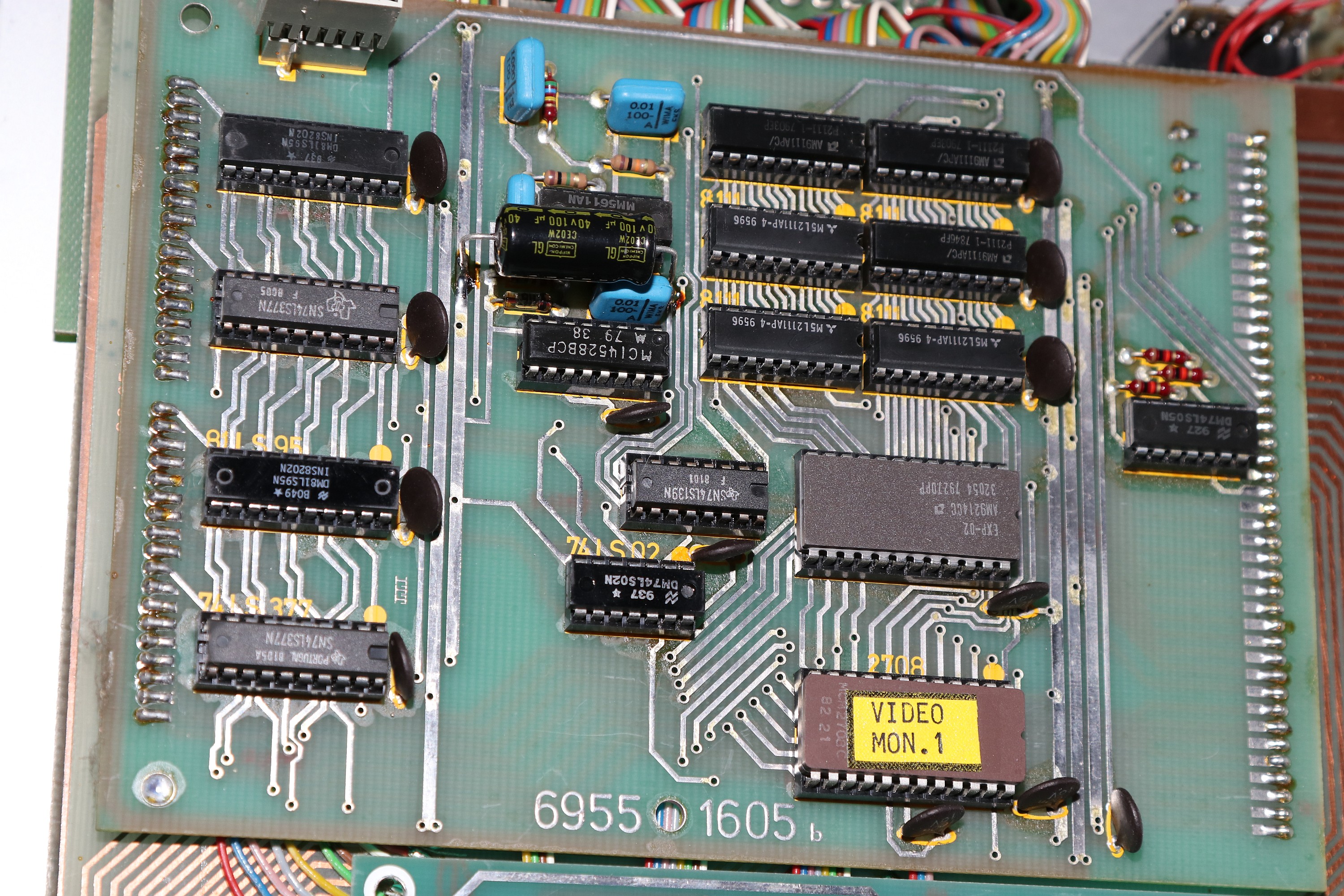

Die Speichererweiterung im Detail:

ITT MP-Experimenter

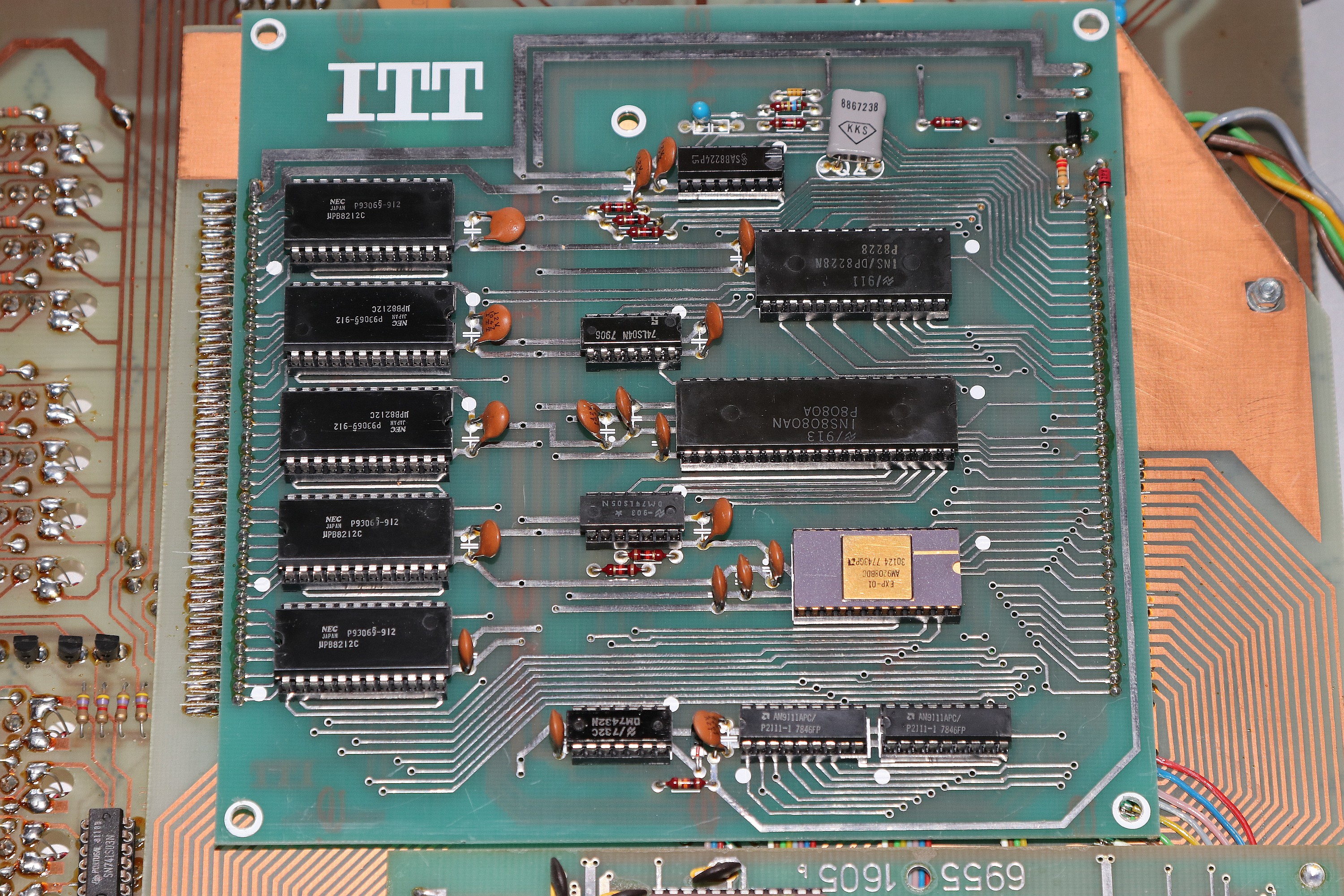

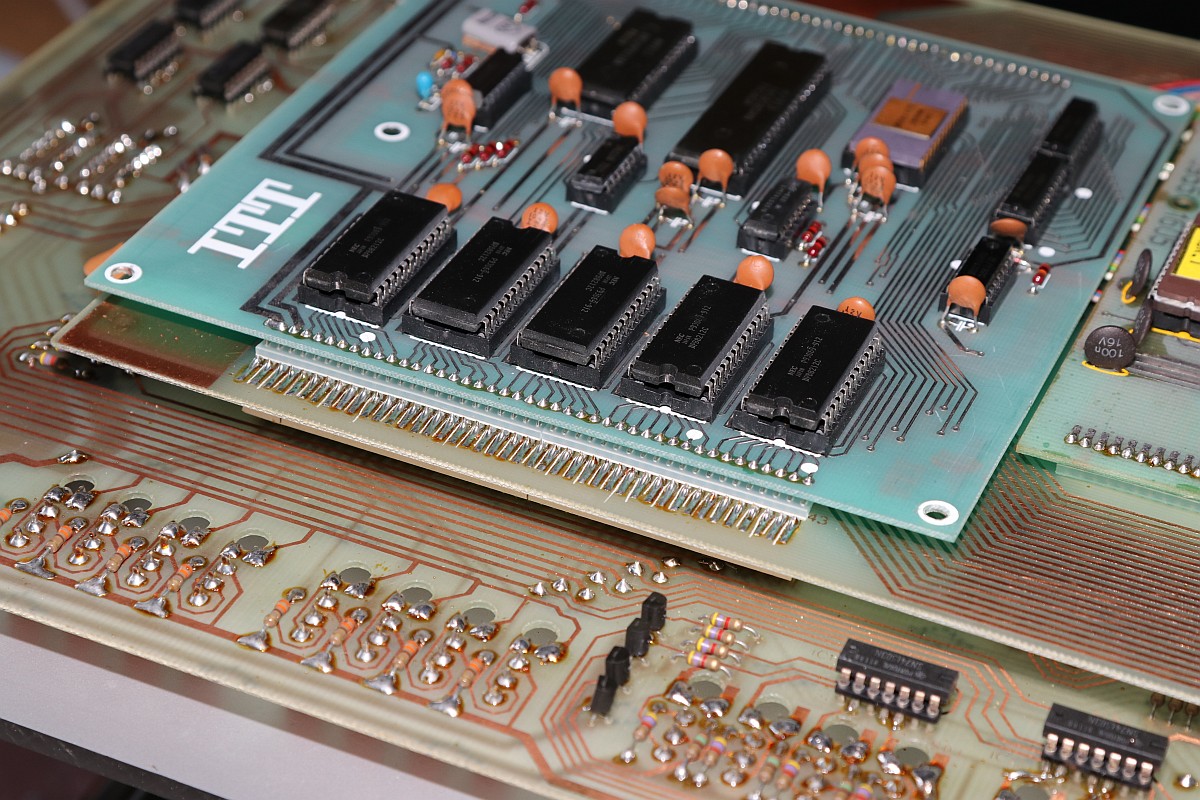

Die ITT-CPU-Platine:

ITT MP-Experimenter

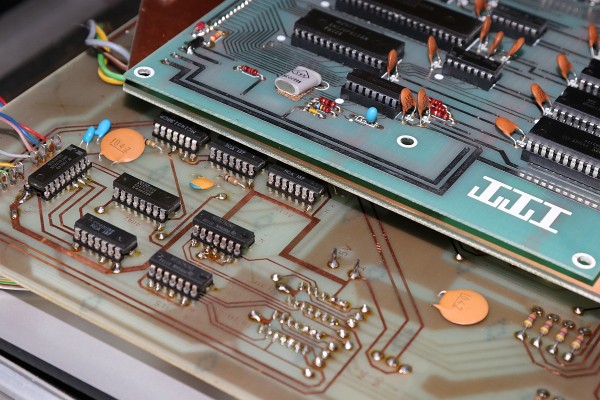

Alles sauber verlötet und gesteckt...

ITT MP-Experimenter

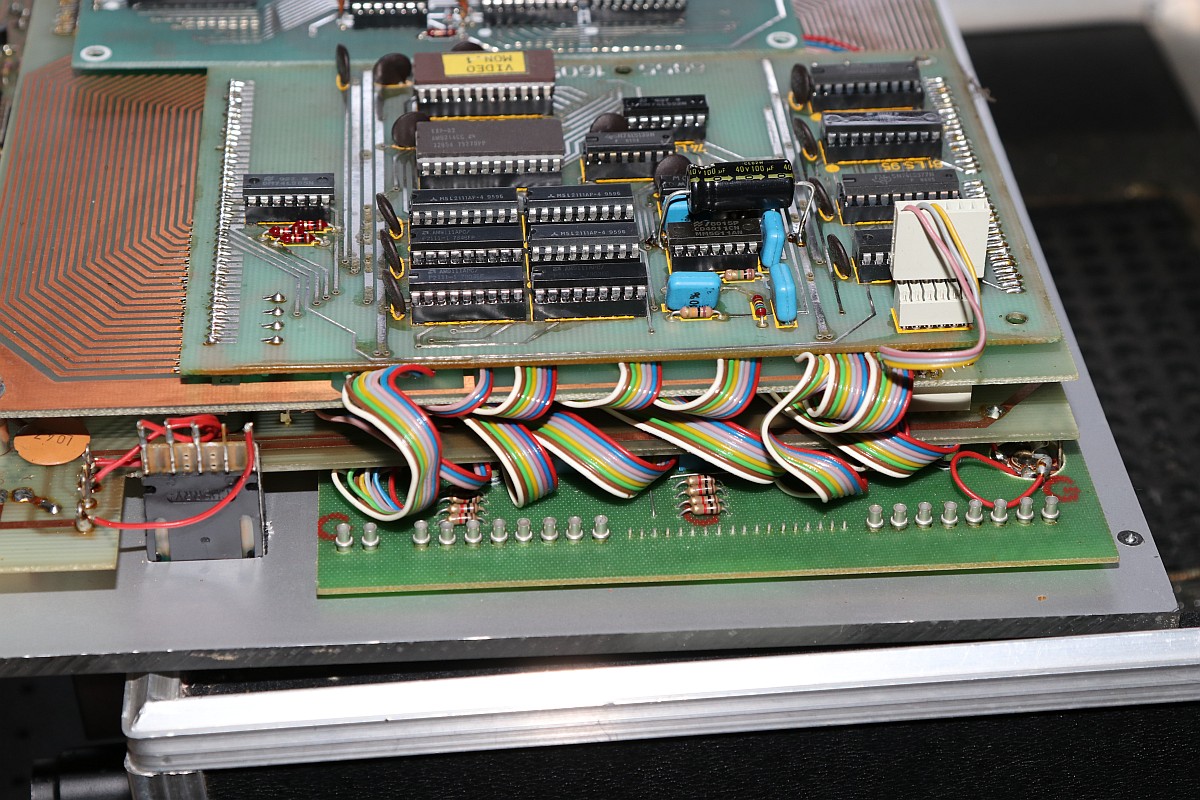

...oder verkabelt - aufwändig und stabil!

ITT MP-Experimenter

ITT MP-Experimenter

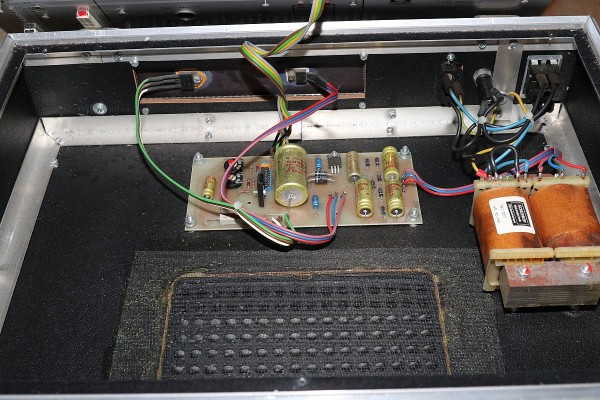

Das Netzteil im Koffer ist linear.

ITT MP-Experimenter

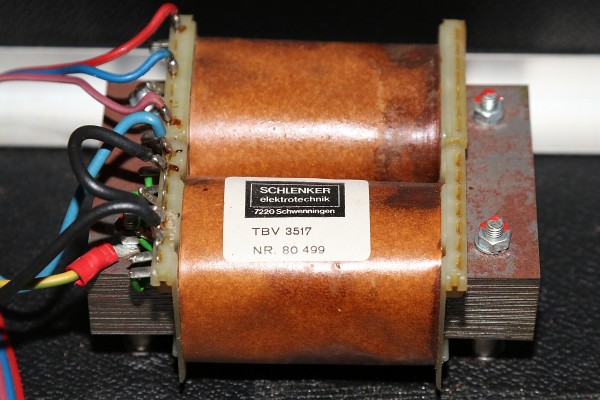

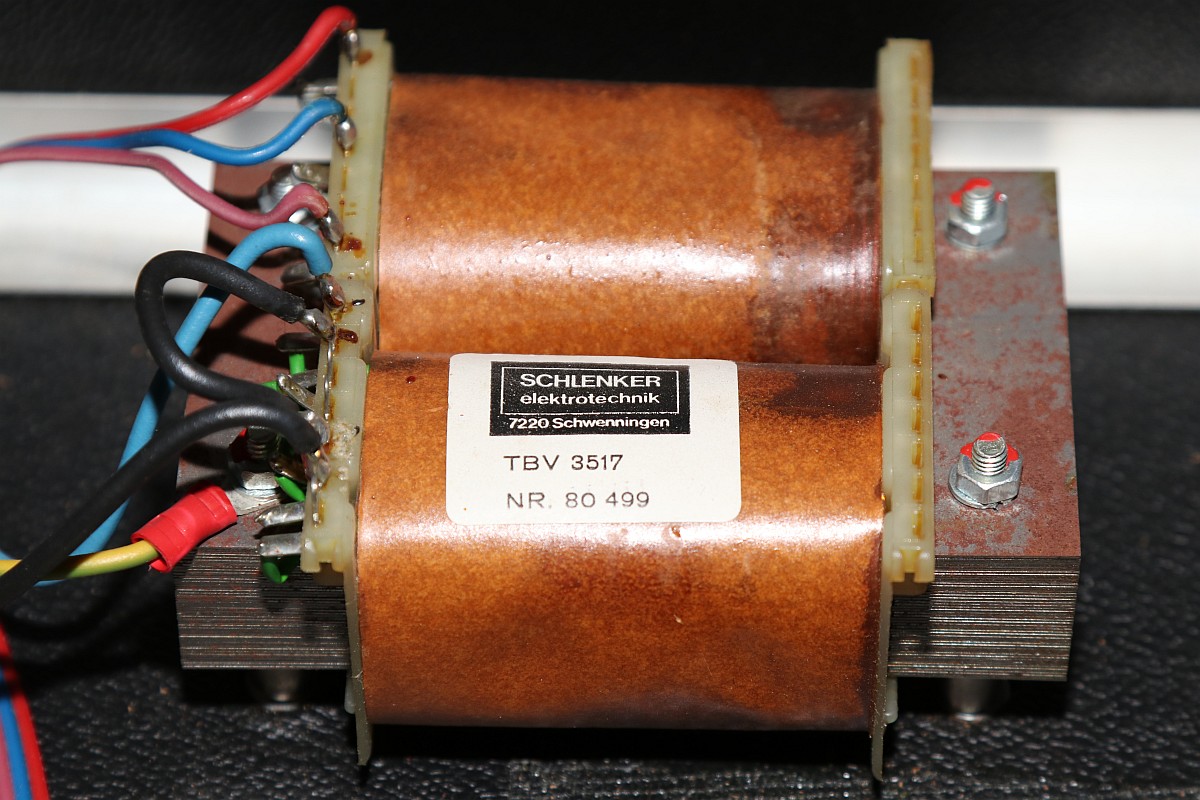

Mit Trafo aus heimischem Anbau:

ITT MP-Experimenter

Fazit: ein tolles Gerät mit einzigartigem Aufbau! Dank zweier sehr netter Kollegen aus einem Forum habe ich nun die originalen Dokumente zum ITT-Experimenter erhalten, die auch für die Kofferversion passen - zumindest inhaltlich!

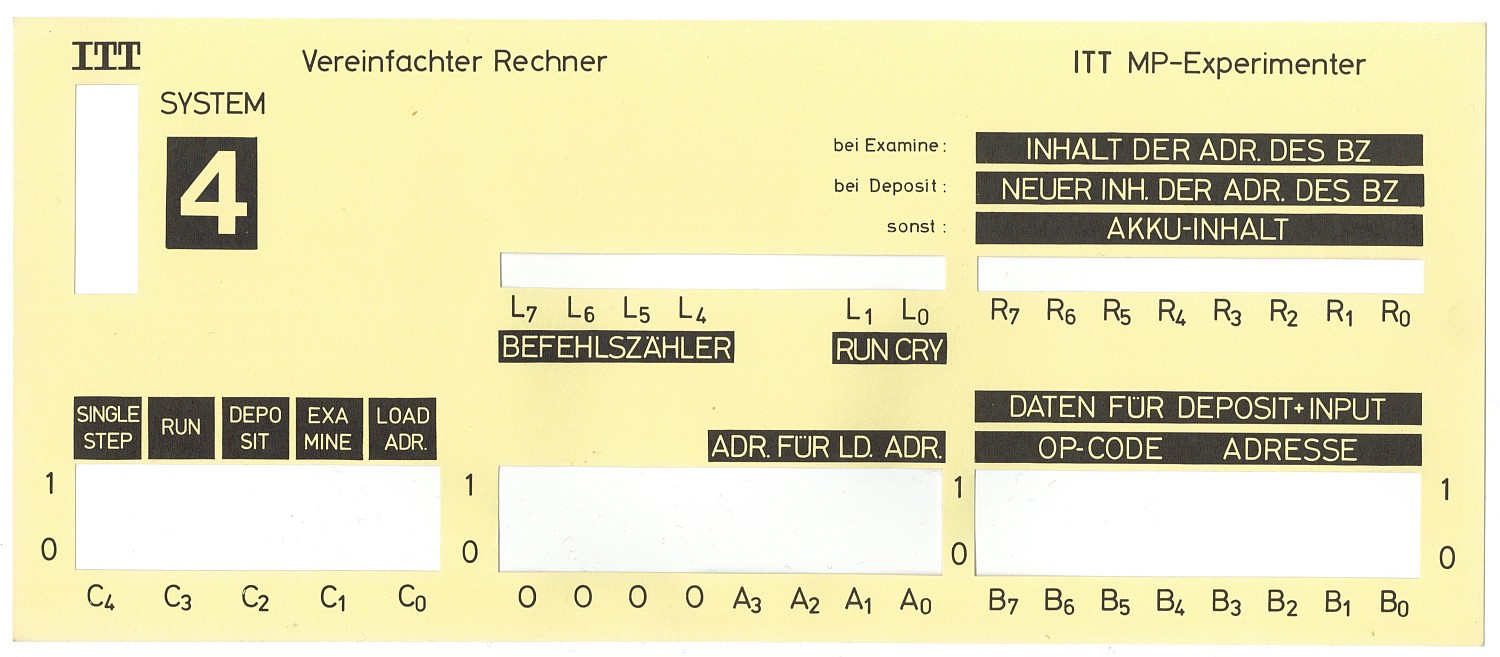

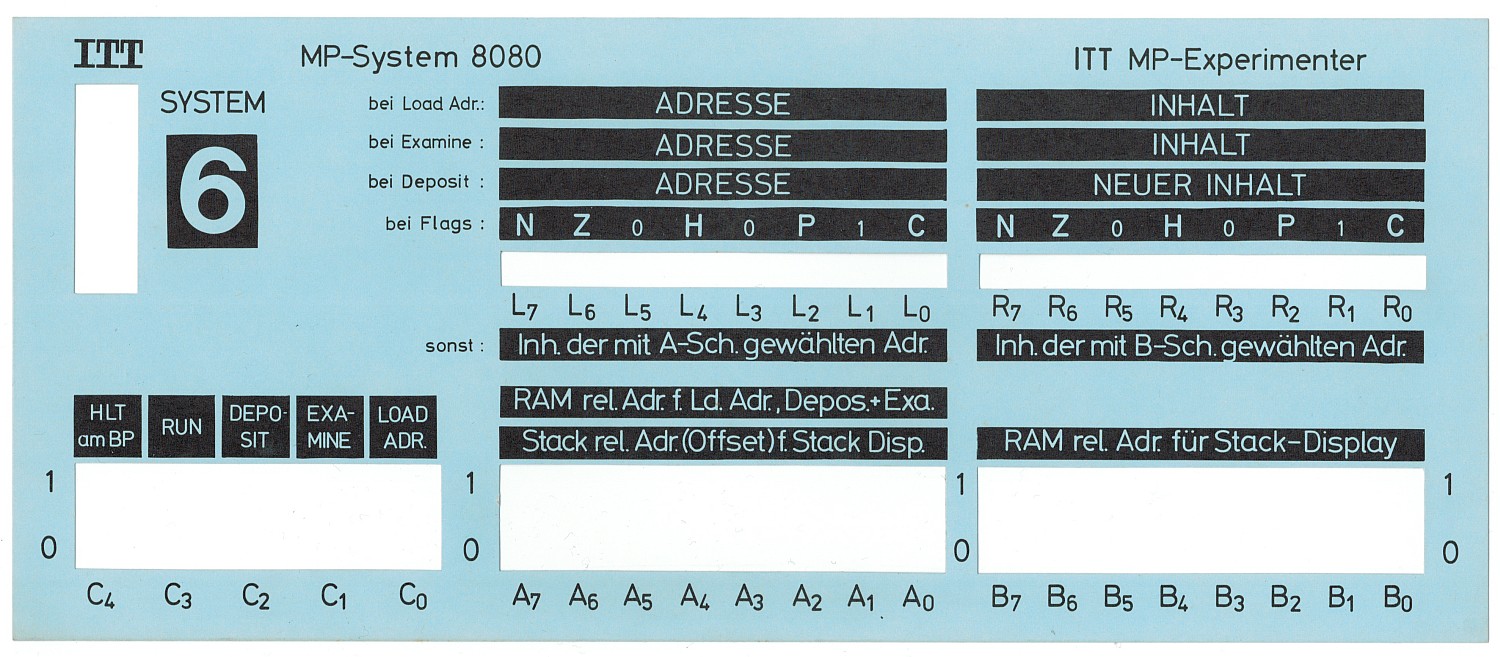

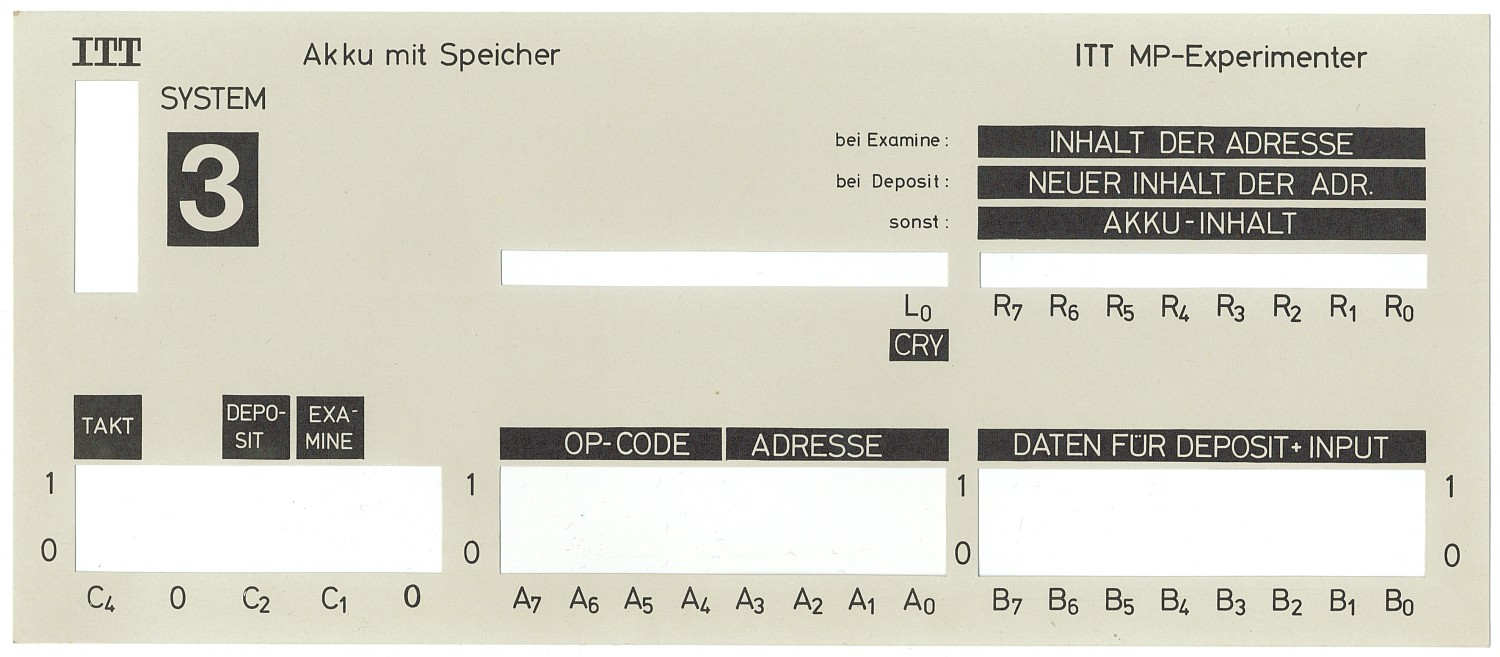

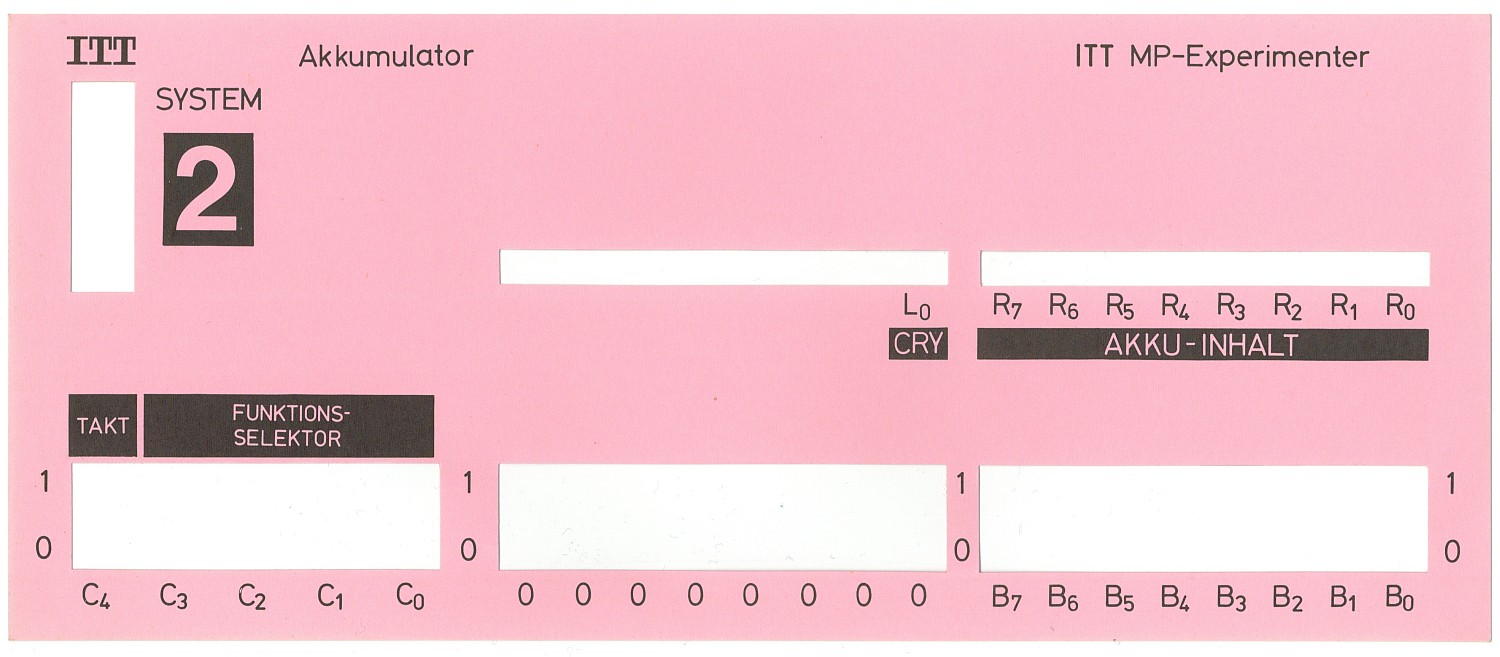

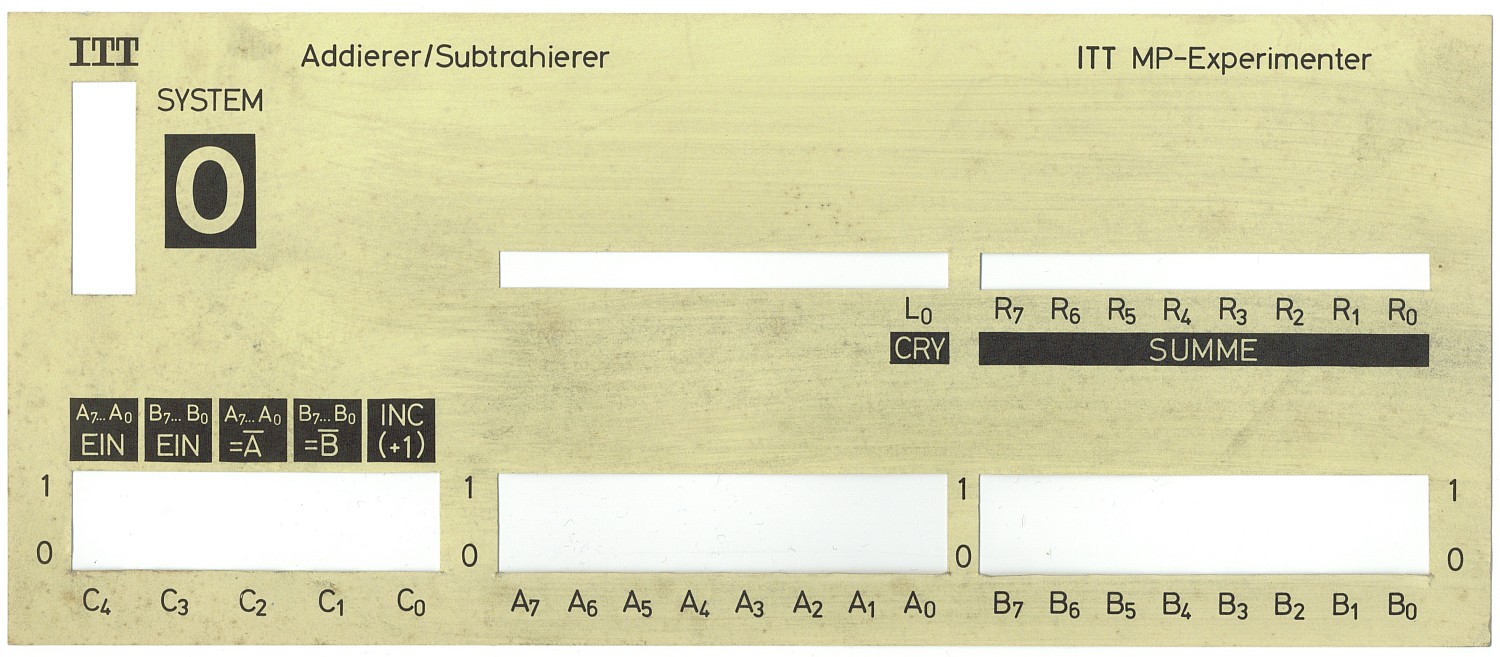

{Schablonen} Die Schablonen für den ITT-Experimenter passen zwar nicht auf die Kofferversion, die Funktionalität ist aber gleich! Das Urheberrecht für diese Karten liegt natürlich bei ITT oder einer der Nachfolgegesellschaften, leider habe ich nicht herausfinden können, wen man da kontaktieren könnte... Sollte es also ein Problem mit der Veröffentlichung dieser Bilder auf meiner Webseite geben, so bitte ich um Kontaktaufnahme unter der Adresse im Impressum, damit ich die Bilder entfernen kann.

An dieser Stelle: vielen herzlichen Dank an Funkenzupfer und Georg!

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

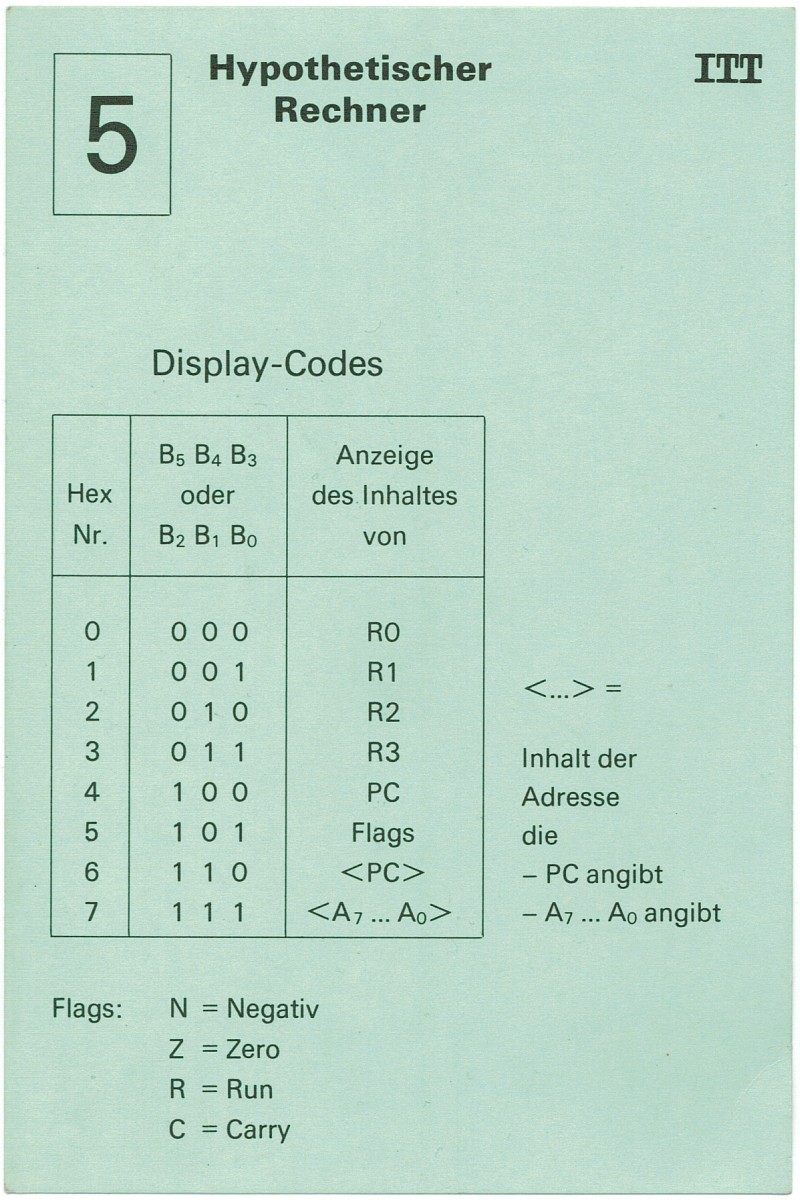

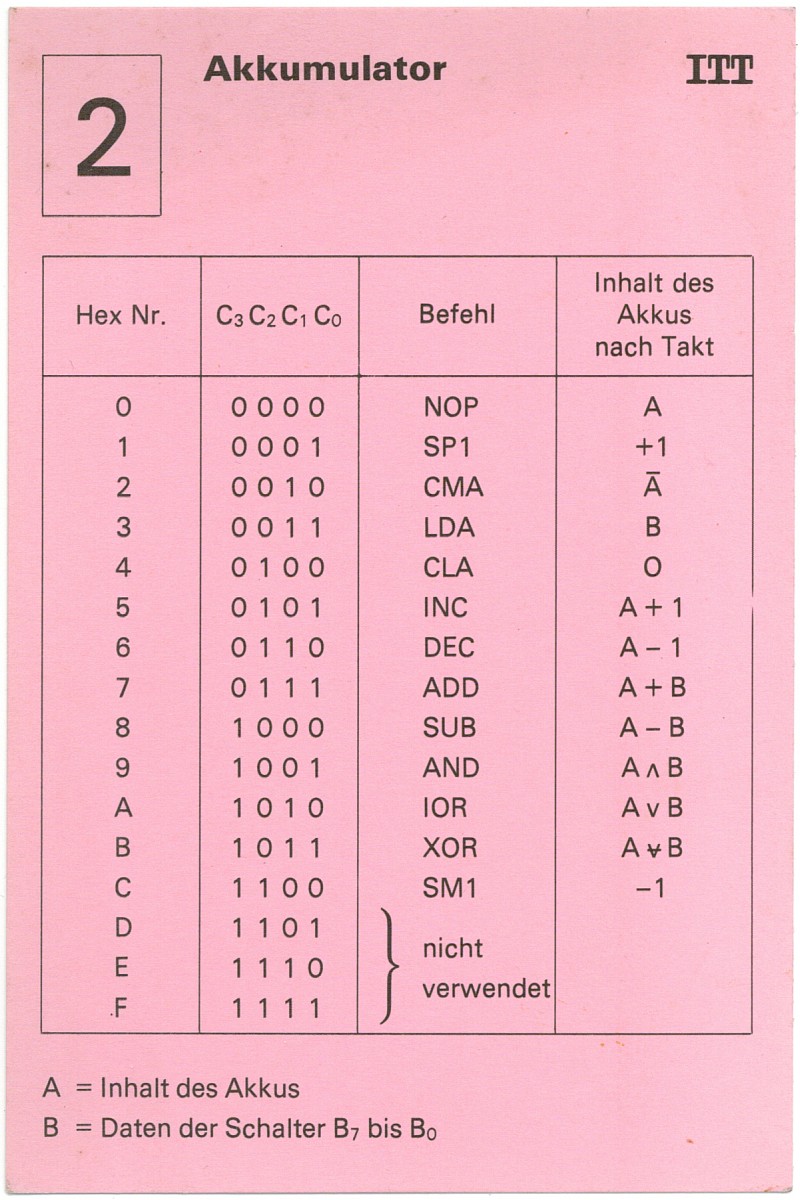

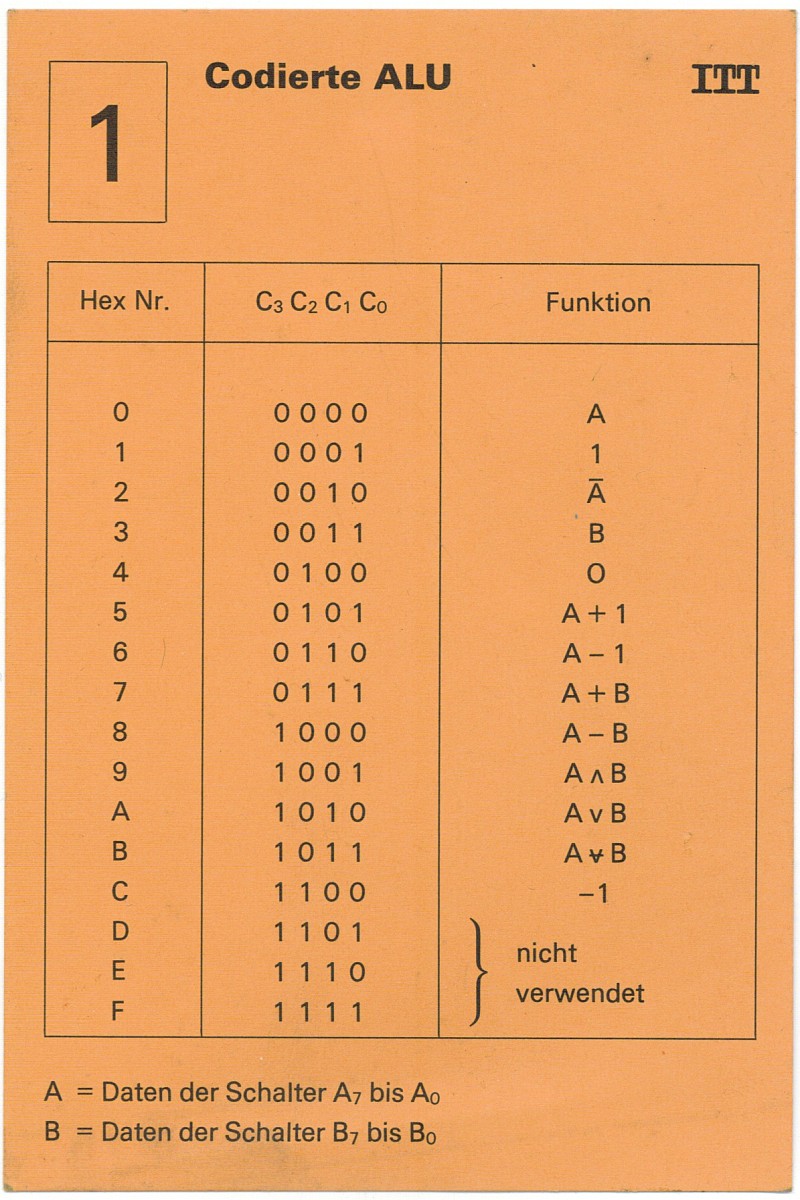

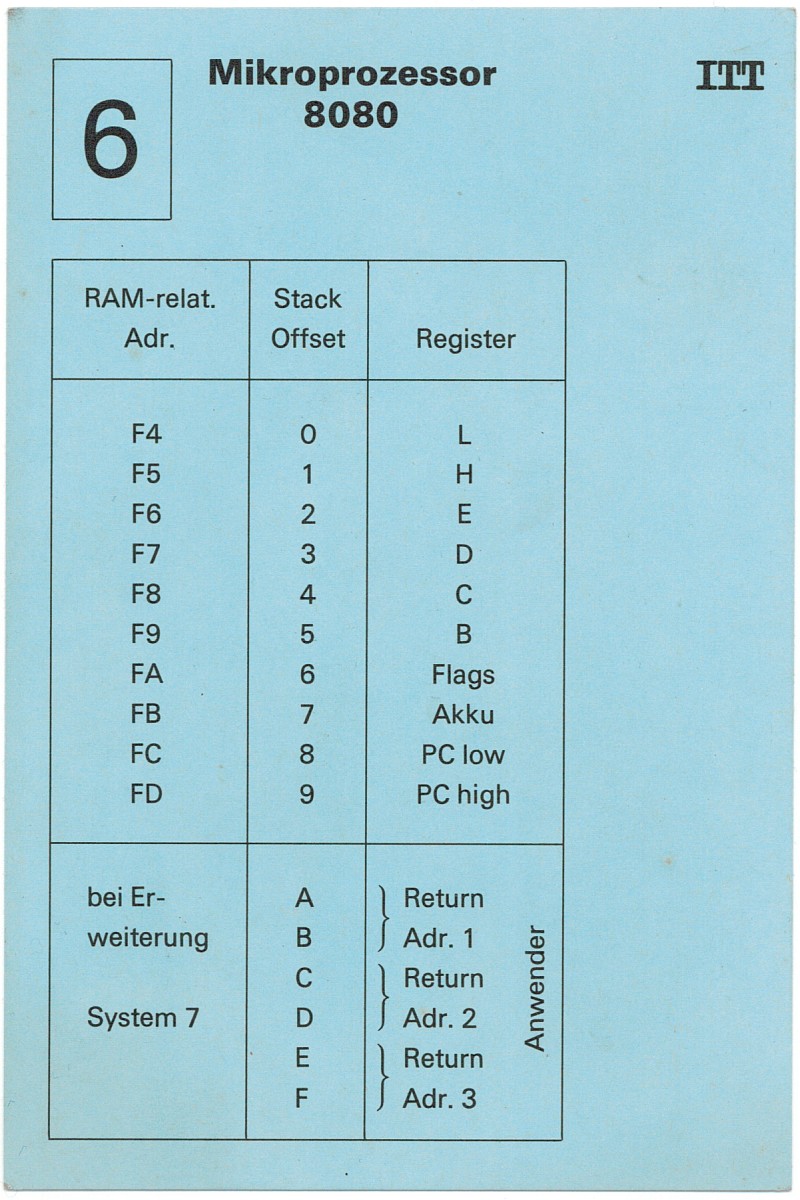

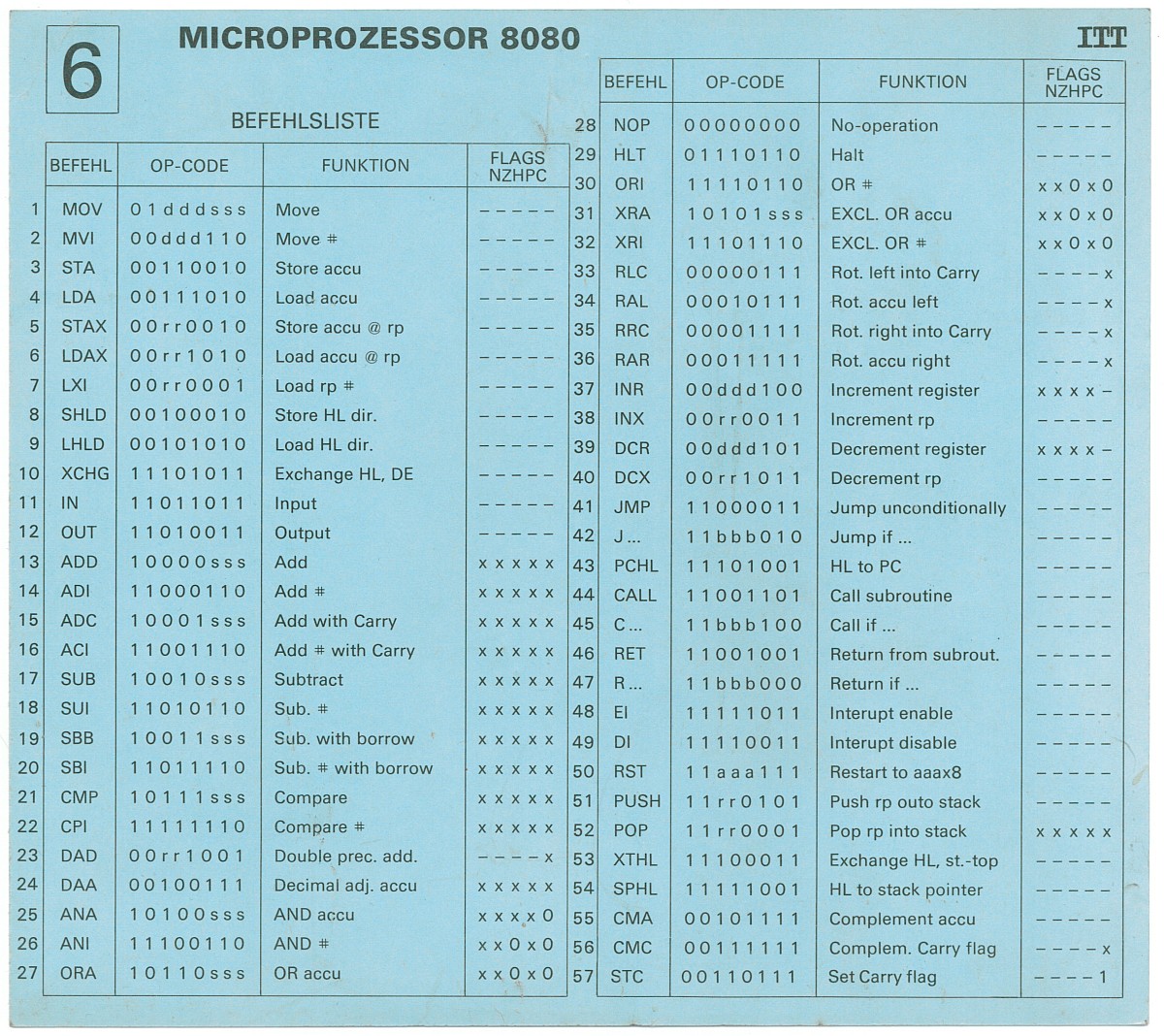

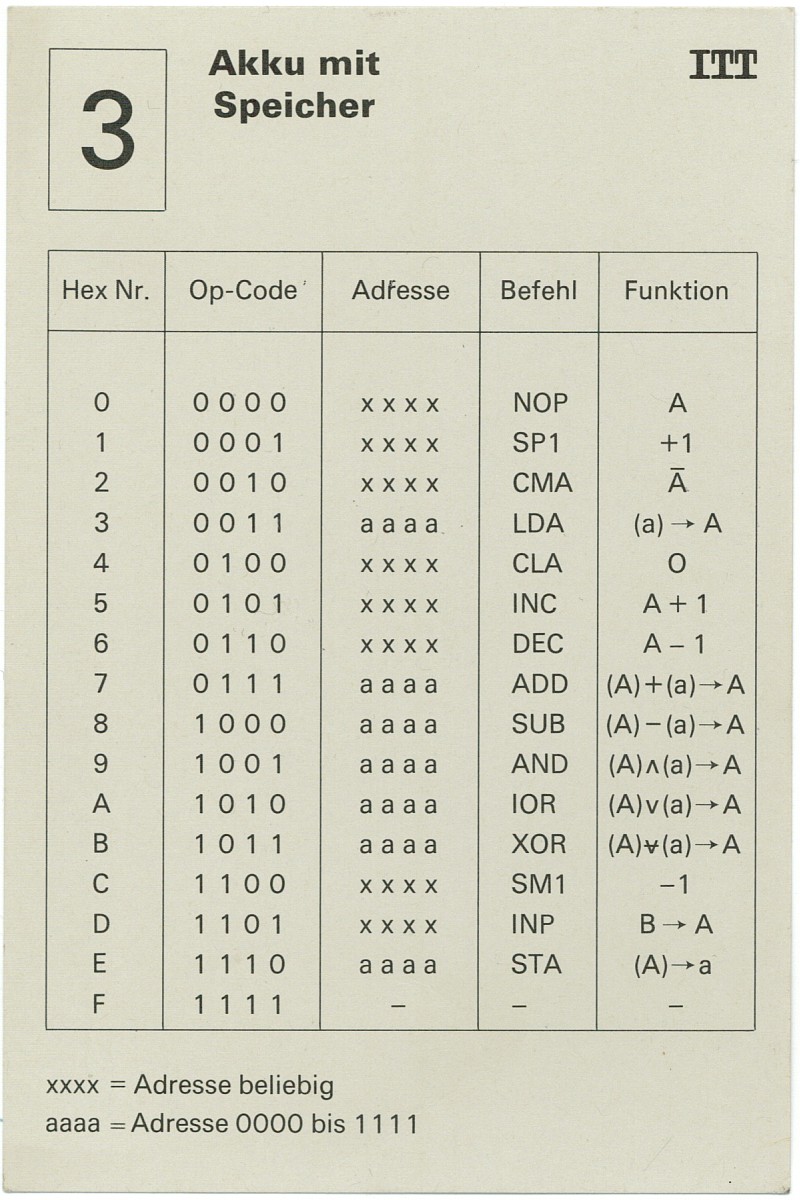

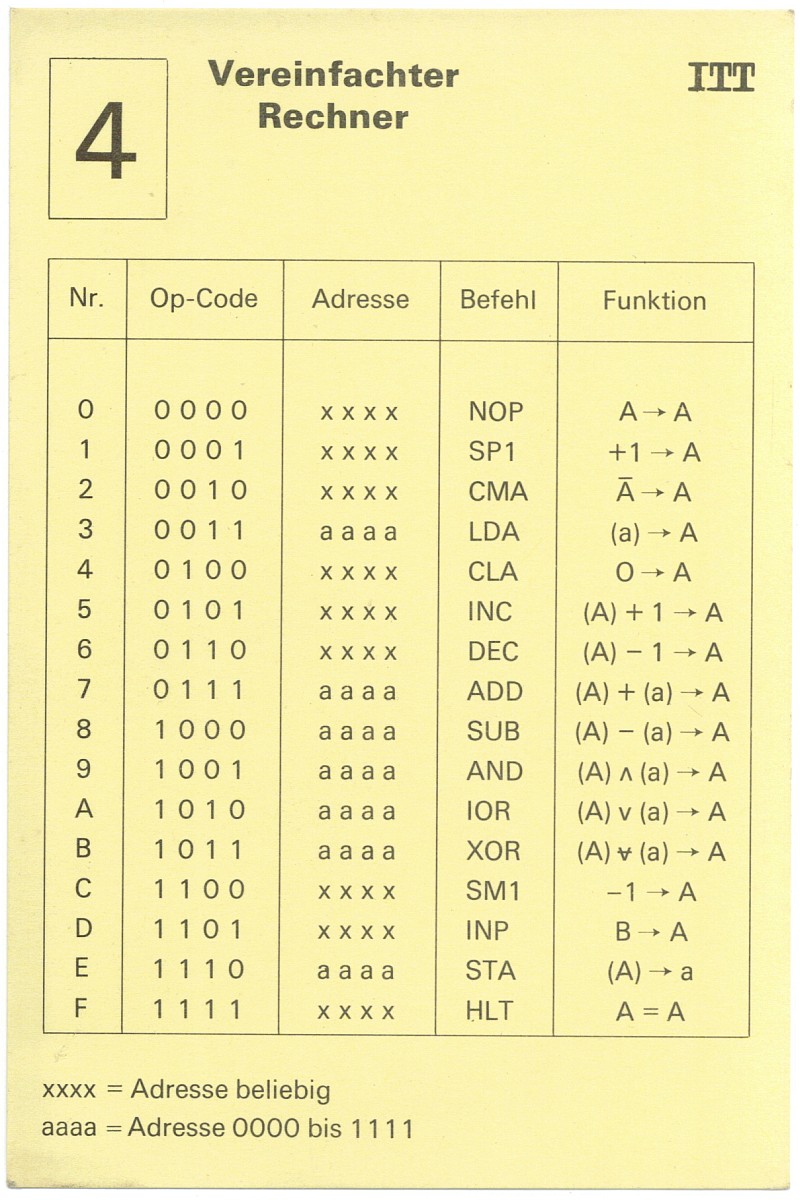

{Handkarten} Die Handkarten für den ITT-Experimenter erklären die Details der Funktion im jeweiligen Modus - auch hier gelten die obigen Hinweise zum Urheberrecht und der Dank an die beiden Spender! Handkarte Nummer Null gibt es übrigens nicht wirklich... die Schablone ist selbsterklärend!

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

ITT MP-Experimenter

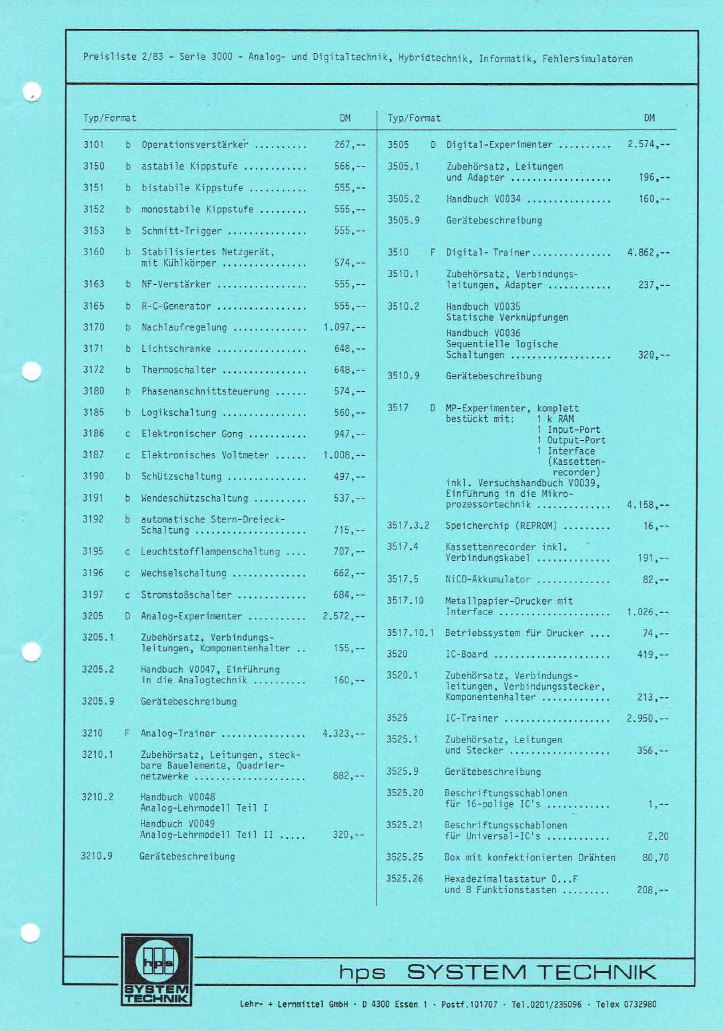

{Preisliste} Und ja, die Firma HPS-Systemtechnik gibt es noch - und sie haben einen sehr freundlichen Support über Mail! Unterlagen zum System gibt es leider nicht mehr, dafür haben sie mir eine "aktuelle" Preisliste von 1983 geschickt - das letzte Jahr, in dem der Koffer verfügbar war!
