{Cosmac Micro Elf - Back to the Switches} 1976... ich war neun Jahre Alt und die Microprozessortechnik fing an, interessant zu werden! Eigentlich schon 1974 hat die Radio Corporation of America (RCA) den RCA 1802 Prozessor auf den Markt gebracht. Enfache Befehle, ein weiter Spannungsbereich, übertaktbar und bei den großen Strukturen und mit Spezialsubstraten sogar weltraumtauglich! Bald darauf brachte die Zeitschrift "Popular Electronics" einen Computer zum selber bauen heraus: den Cosmac Elf! Billig und so derart auf das Nötigste reduziert, dass es schon wieder etwas Besonderes ist.

Cosmac Micro Elf

Das Teil gab es dann sogar mit "Grafikkarte"...

Cosmac Micro Elf

Besonders bemerkenswert an diesem Konzept ist das Fehlen einer Tastatur und eines ROMs. Programme werden binär per Kippschalter eingegeben und per DMA im RAM gespeichert! Wenn man dann genug gekippt hat, stellt man den Programmzähler auf Null und startet die Ausführung. Windows gibt es noch nicht.

Cosmac Micro Elf

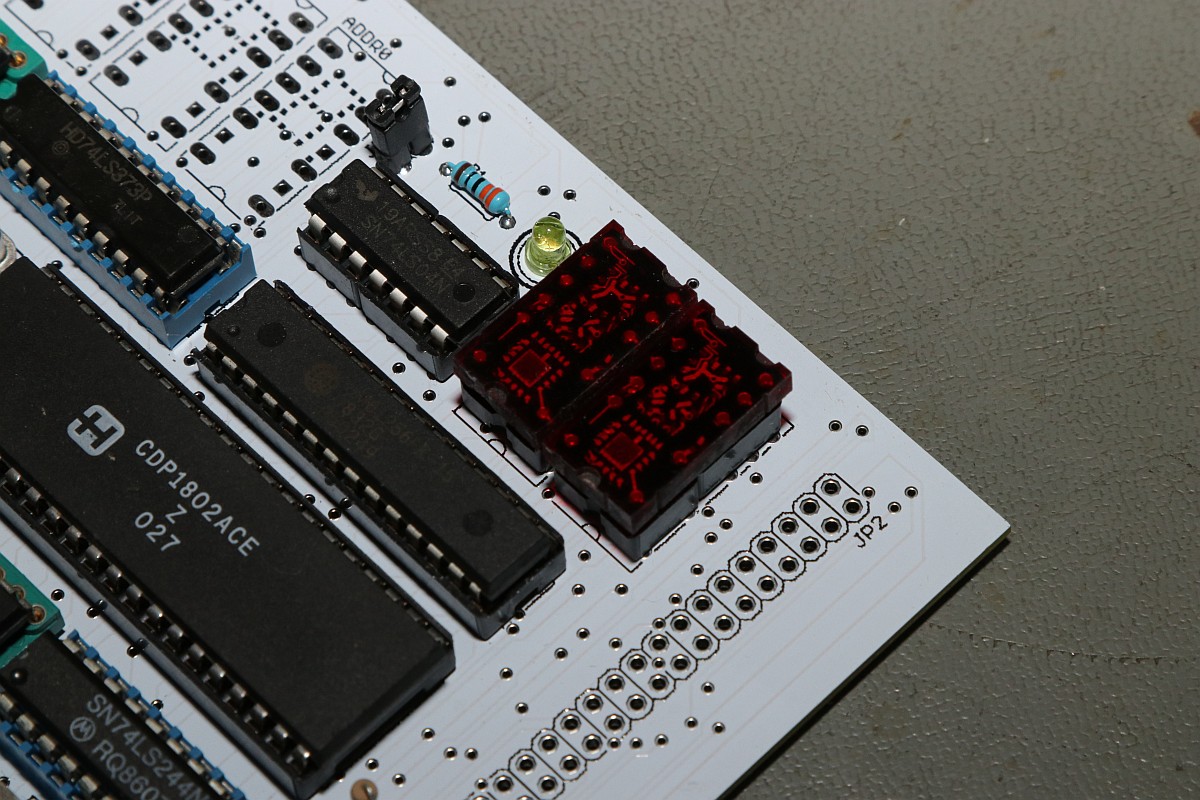

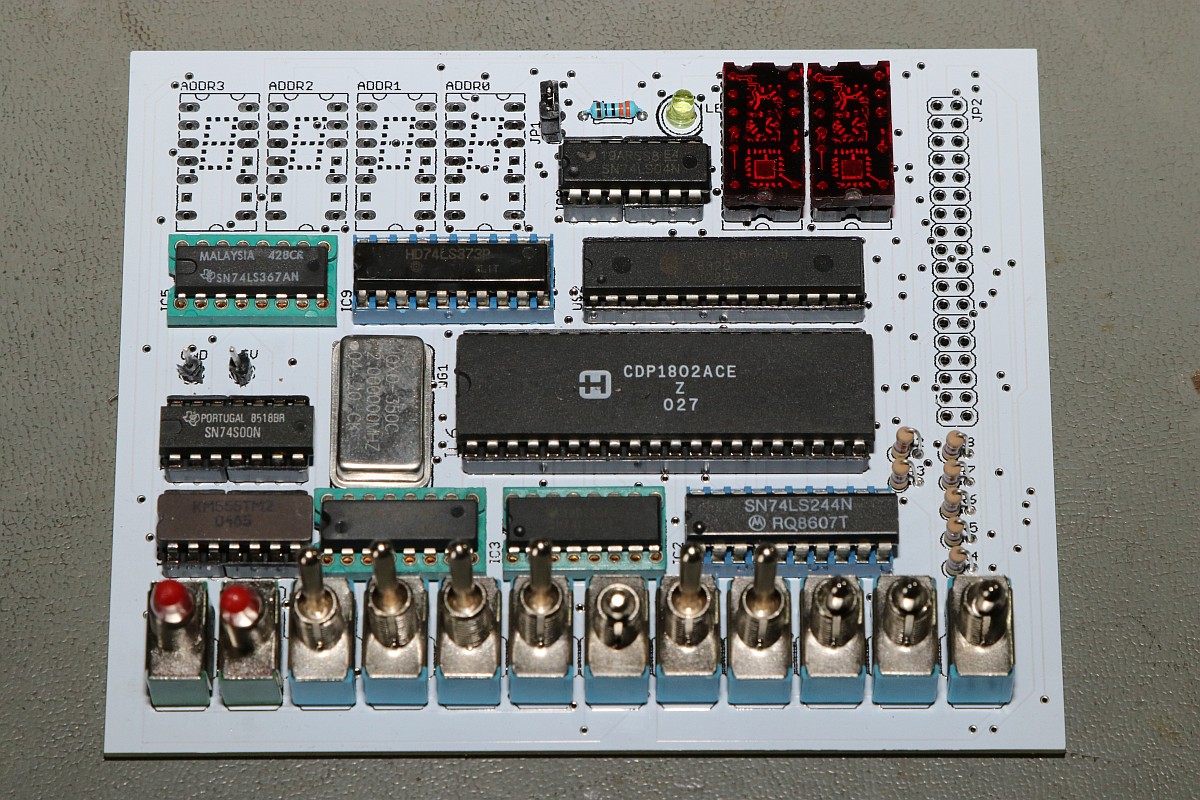

Dieses Modell hier ist ein Cosmac Micro-Elf. Der Prozessor und die coolen Anzeigen sind Original, das RAM ist ein moderner (?) Cache-Chip und die Platine ist echt hübsch... Diese zwei Anzeigen stellen den Datenbus dar:

Cosmac Micro Elf

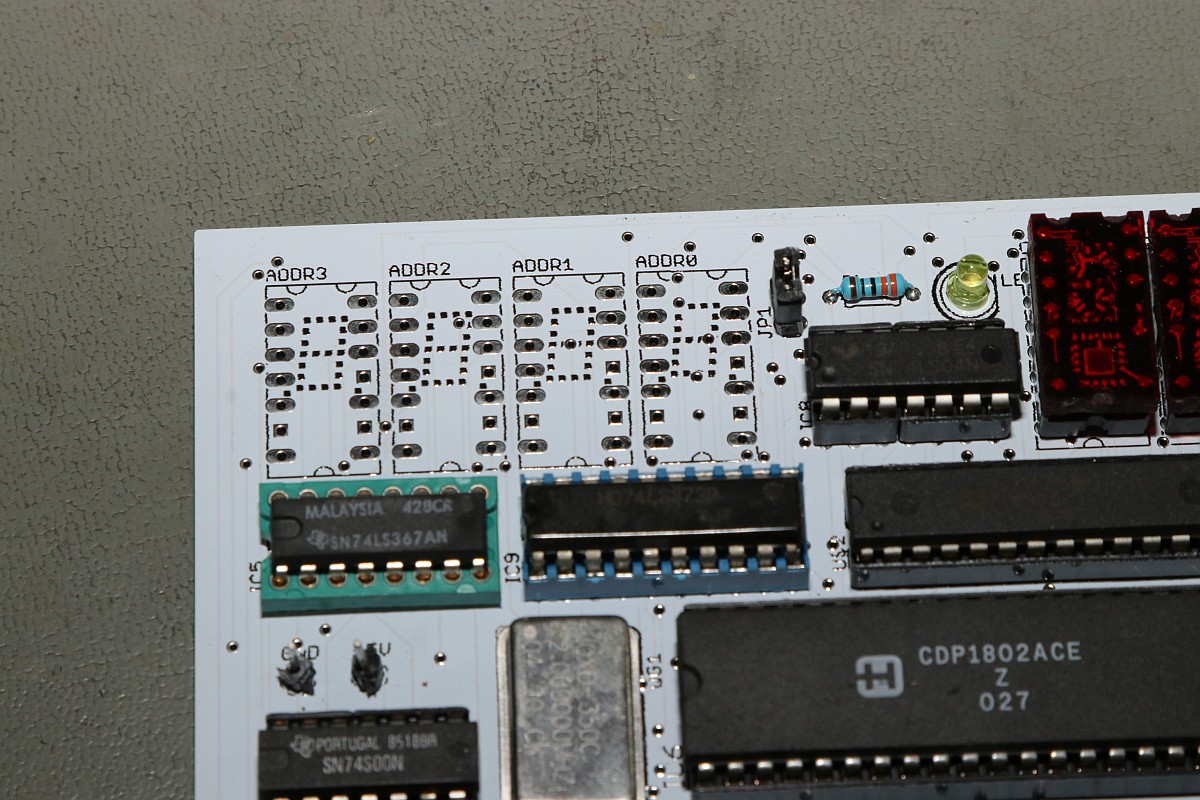

Aus Kostengründen (die sind echt teuer!) haben die Adressbusanzeigen gefehlt. Das kann ich so nicht liegen lassen!

Cosmac Micro Elf

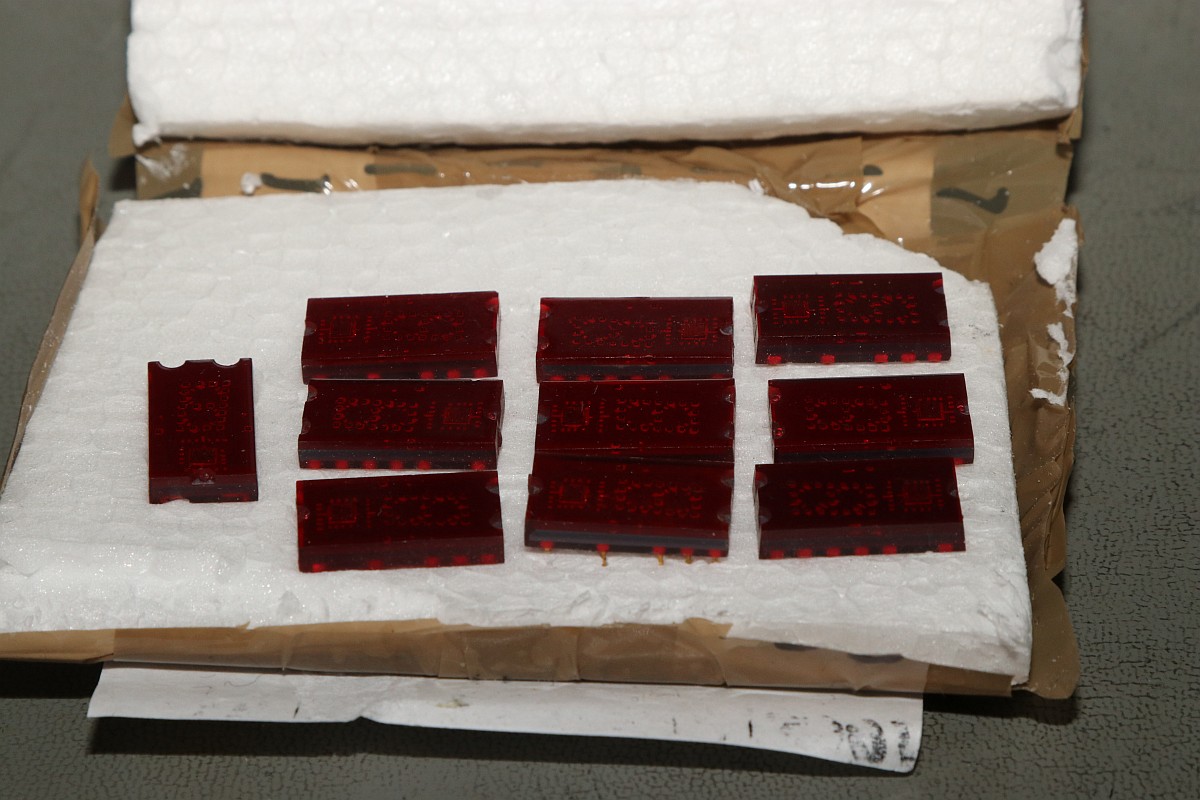

Die Elektrobucht ermöglicht einen Griff in die Mottenkiste der Elektronik...

Cosmac Micro Elf

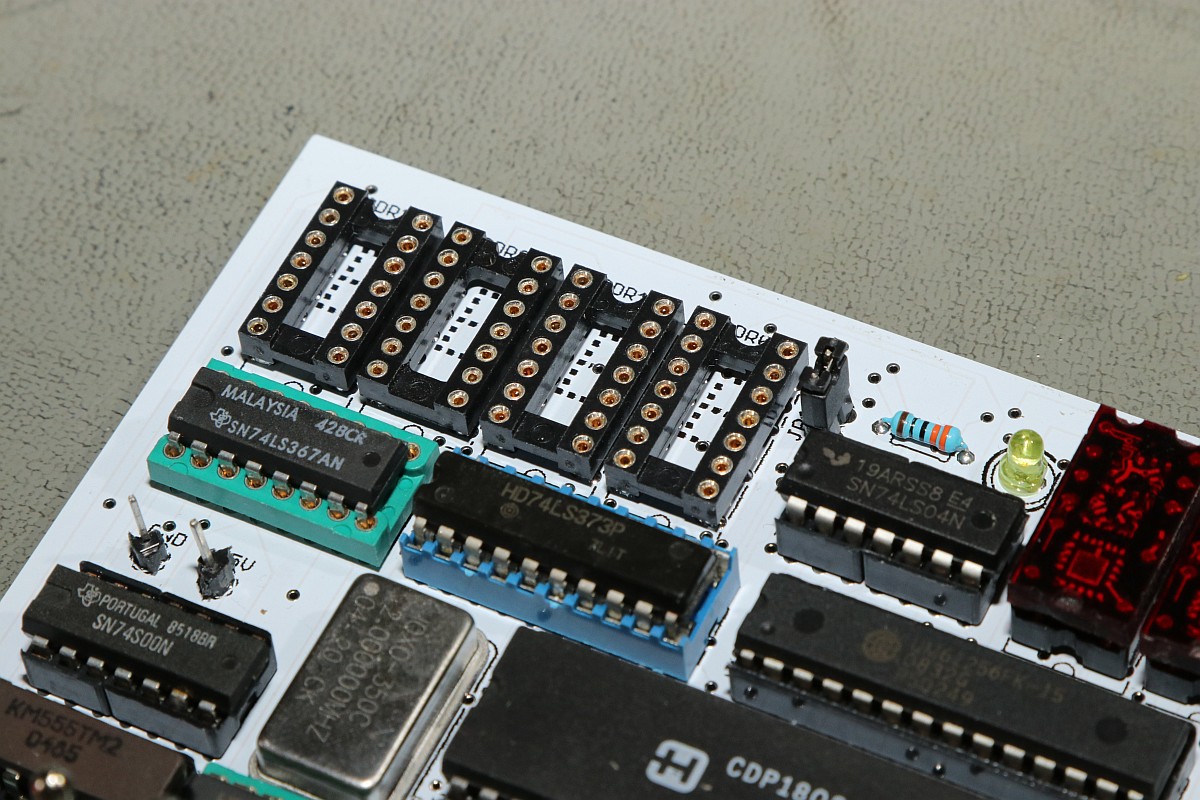

Gesockelt - die Anzeigen gehen auch gerne mal kaputt - sie werden recht heiß ohne wirklich Licht abzustrahlen... quasi Infrarot-Leuchtdioden...

Cosmac Micro Elf

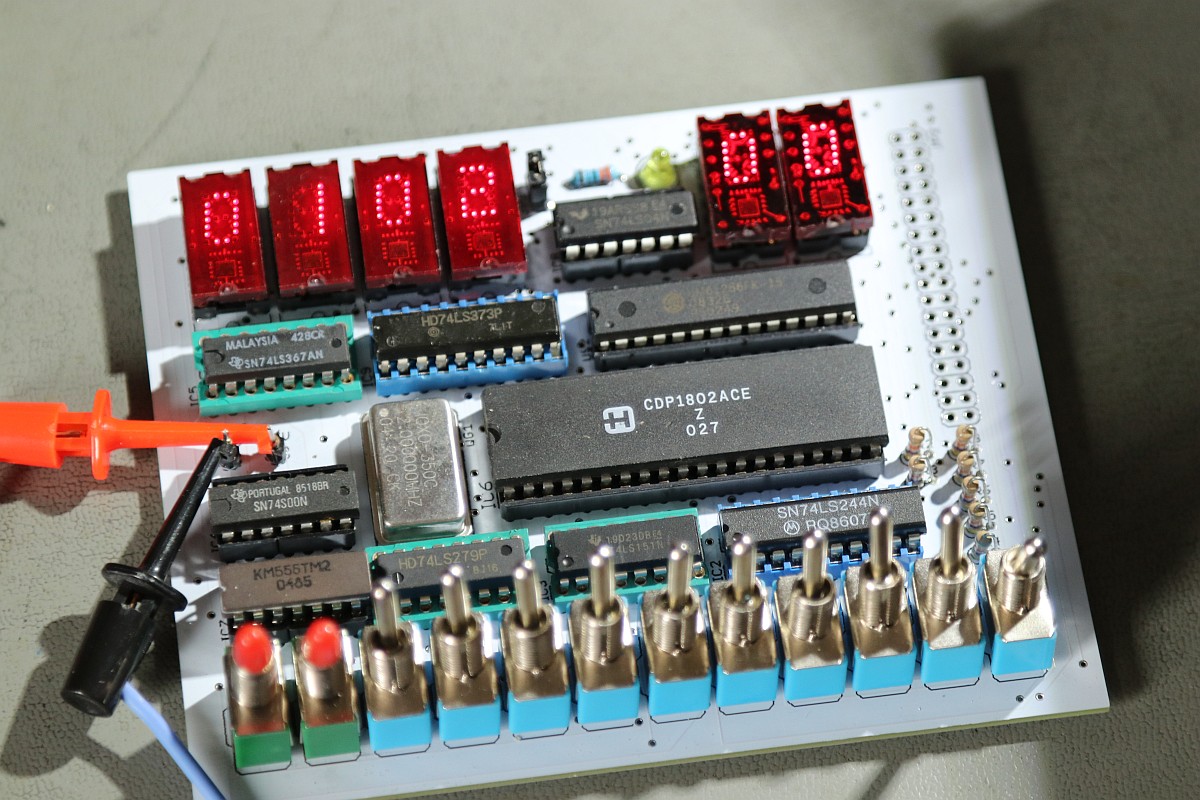

So sieht das schon besser aus. Wenn man hier 64kByte eintakten will, dann sollte man schon den vollen Überblick bekommen!

Cosmac Micro Elf

So, ich muss jetzt mal los, den Kurs zum Mond programmieren...
