Mike McBike @ Home / Arcade Reps Teil 6 / Missile Command - die Zweite

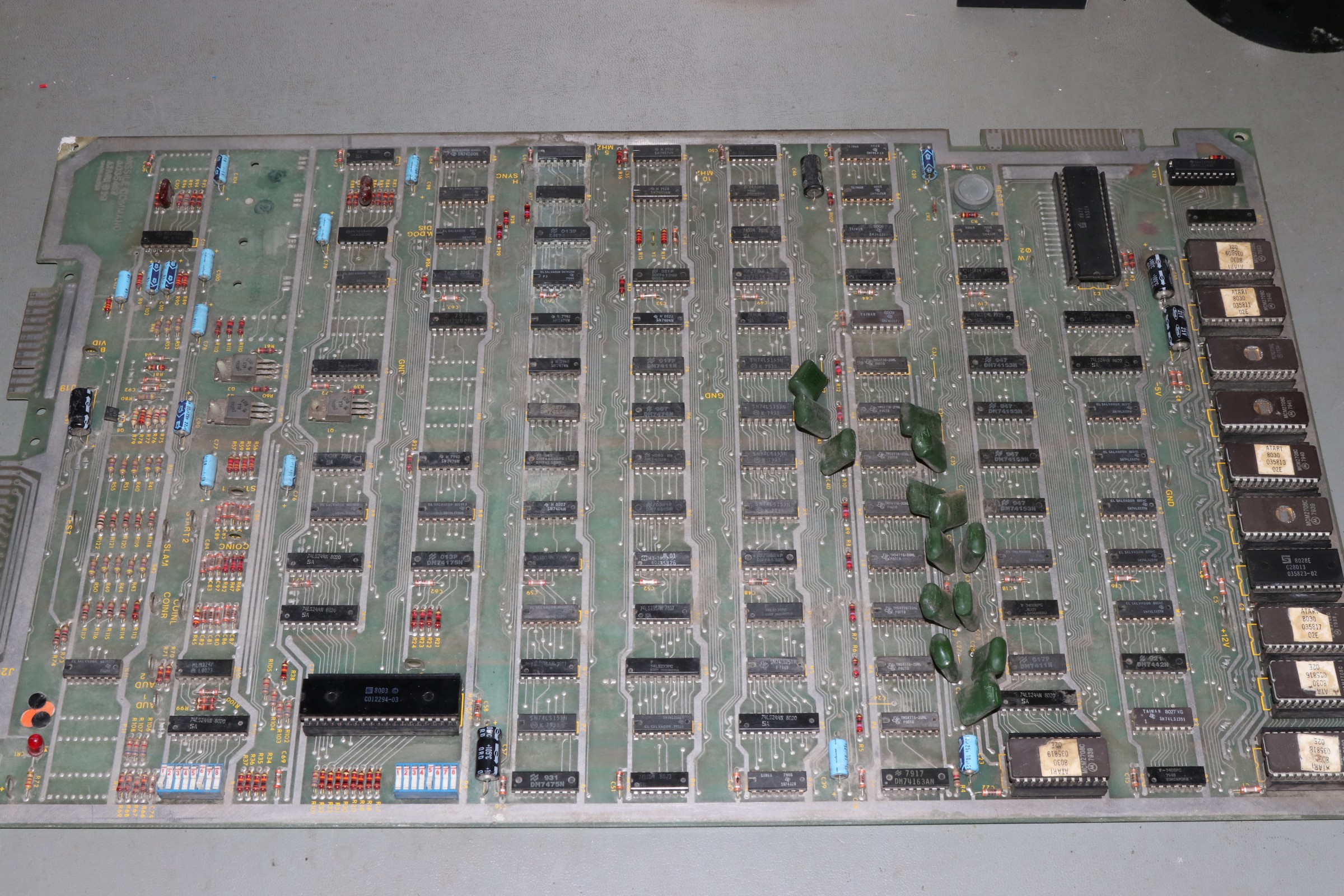

{Missile Command} Eine von zwei ziemlich runtergerockten Missile Commands... Die hier ist schon ganz schön korrodiert und es hat schon mal wer brutal dran rumgepfuscht - vermutlich so eine "Für Bastler kein Problem - hat bis zum Ausbau funktioniert" - Ebay-Sache

Missile Command

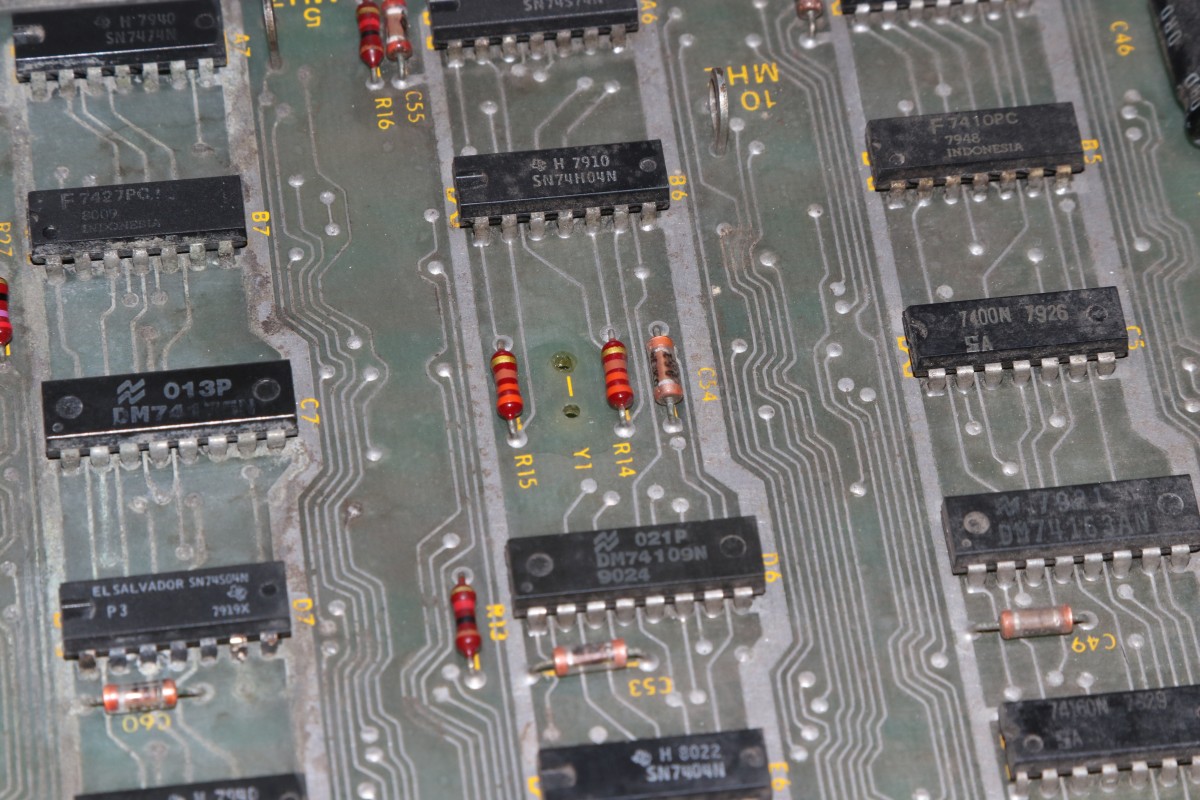

Huch, ist ja nicht mal ein Quarz drin...

Missile Command

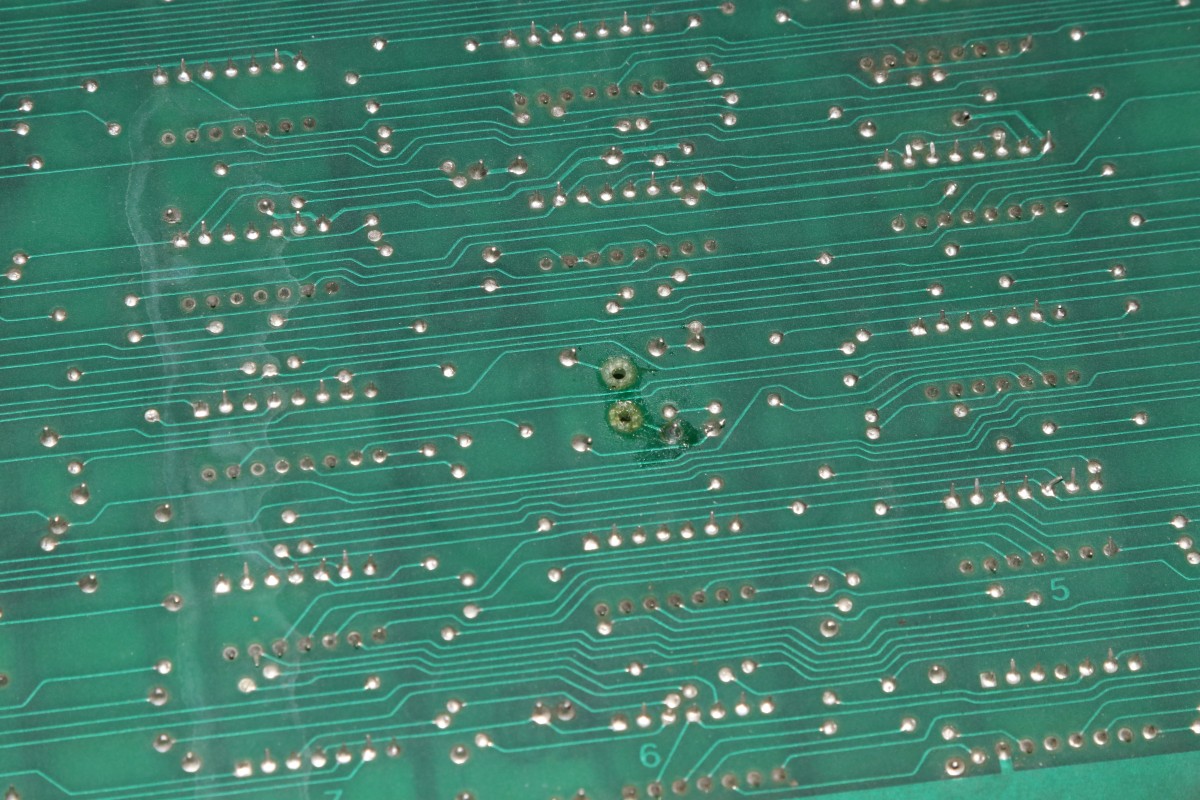

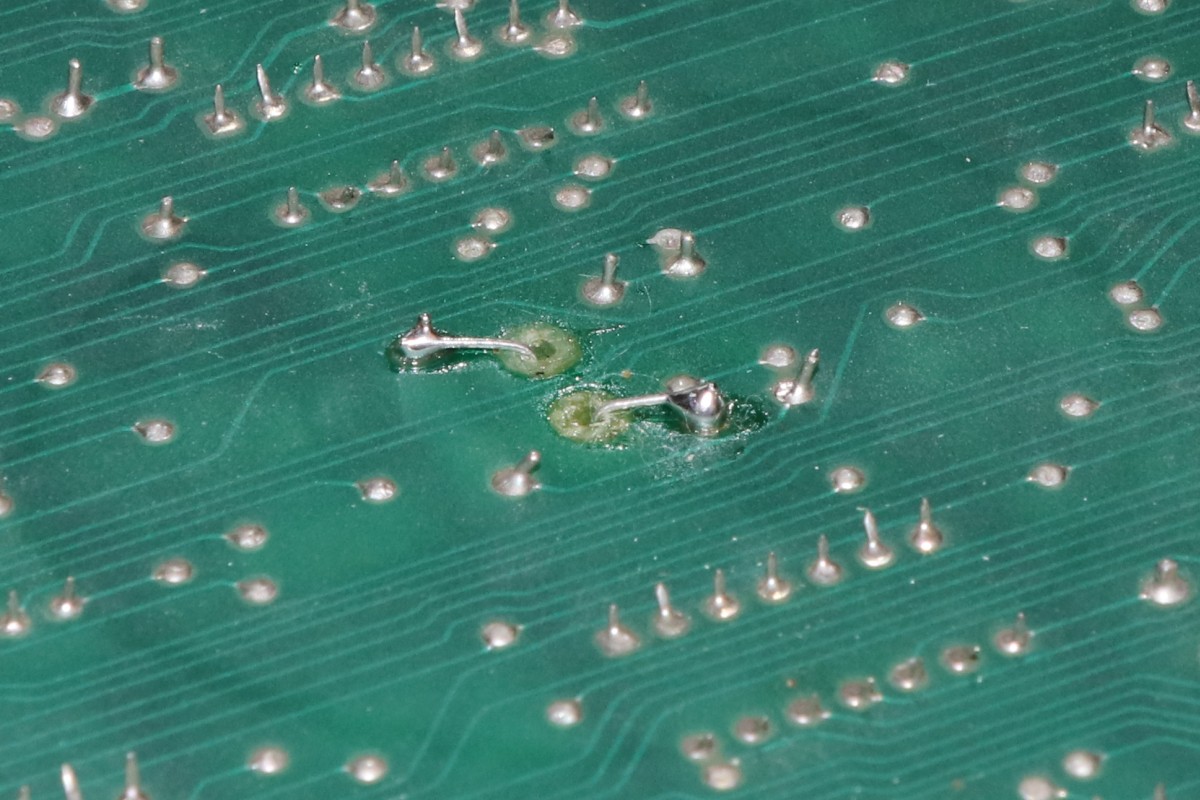

Von den Lötaugen ganz zu schweigen...

Missile Command

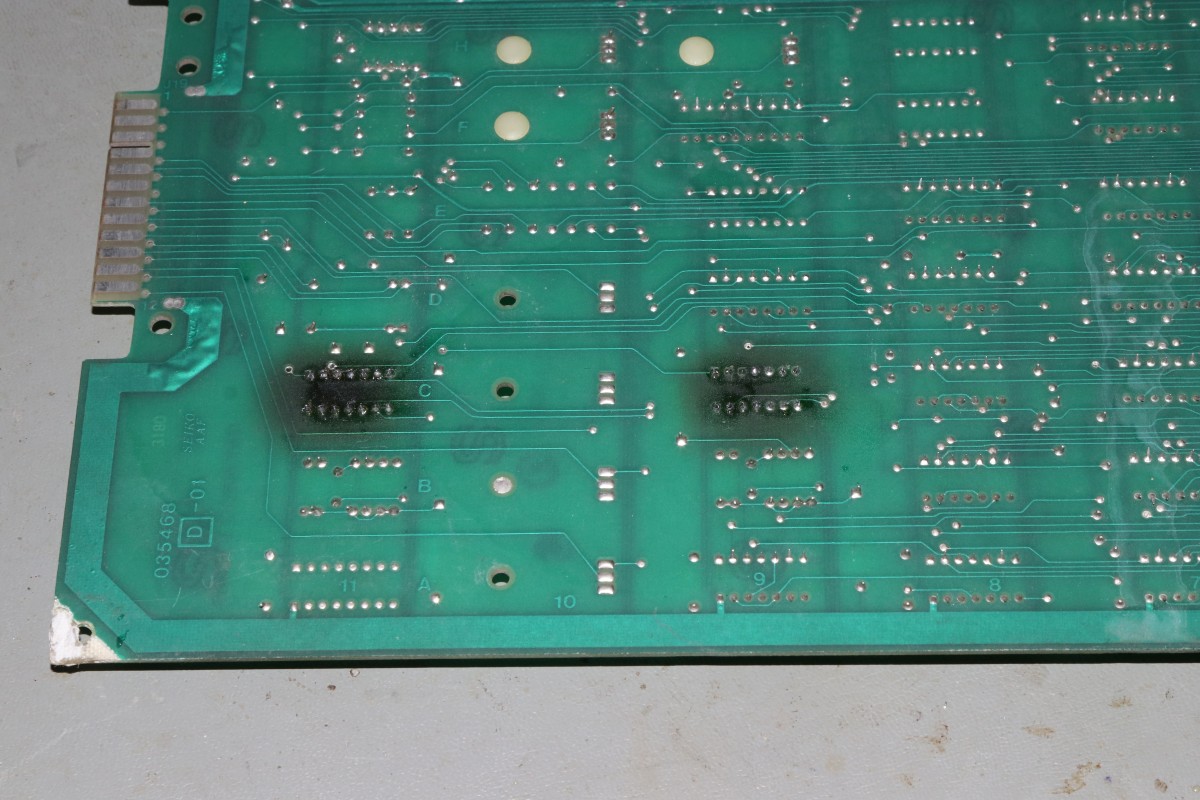

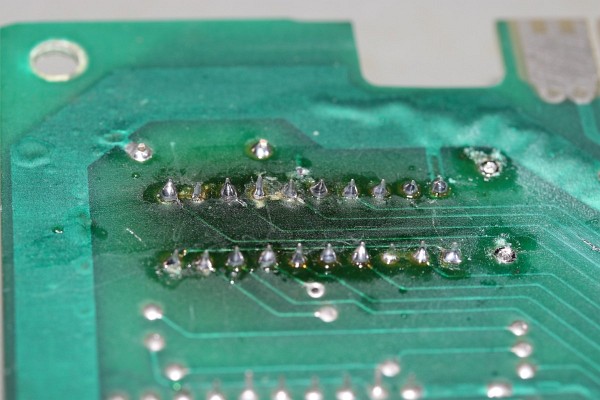

Bratmaxe:

Missile Command

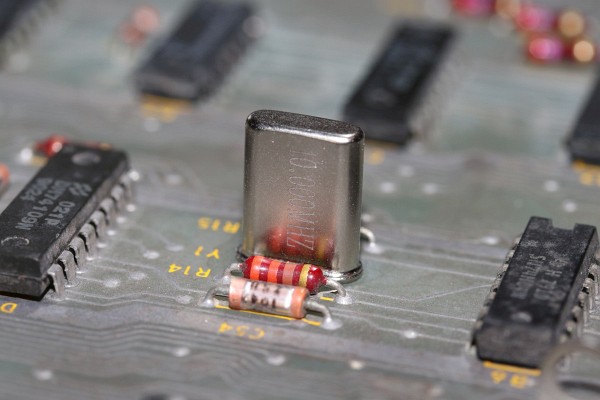

Na ja, mal einen neuen 10 MHz fliegend verdrahen...

Missile Command

Eine Schönheit:

Missile Command

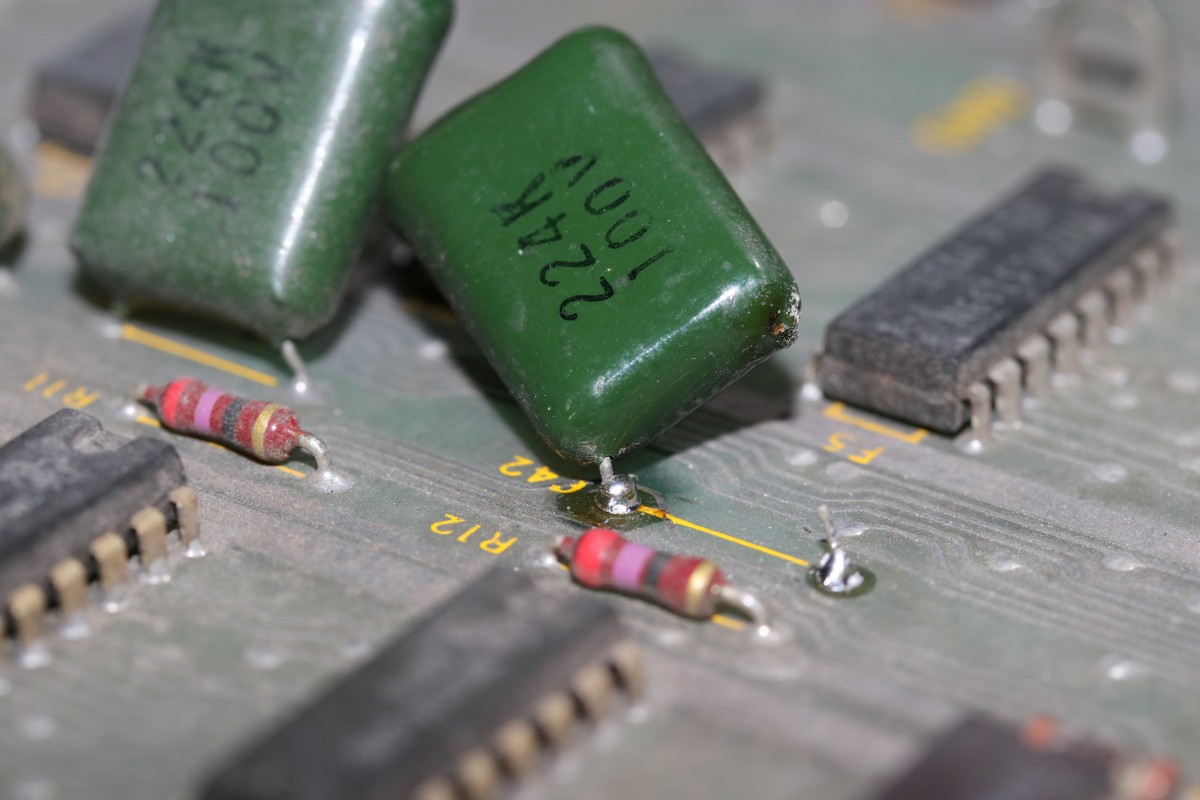

...im Gegensatz zum Rest...

Missile Command

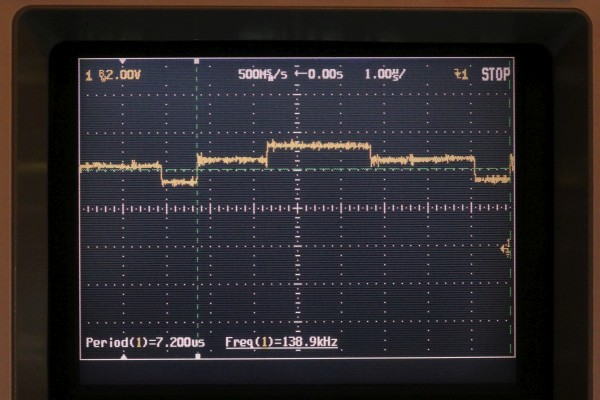

Der Datenbus an einem 74LS244 sieht nicht gut aus:

Missile Command

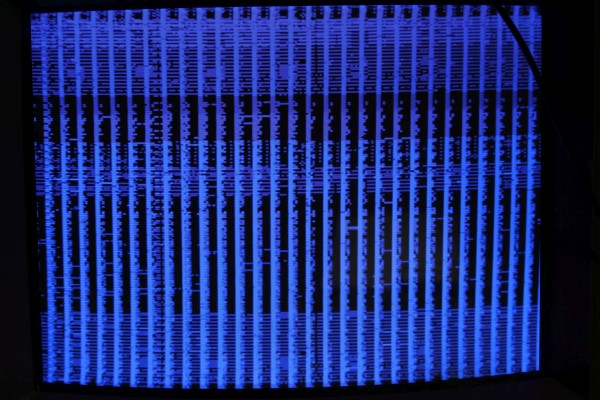

Aber immerhin gibt es jetzt ein Bild.

Missile Command

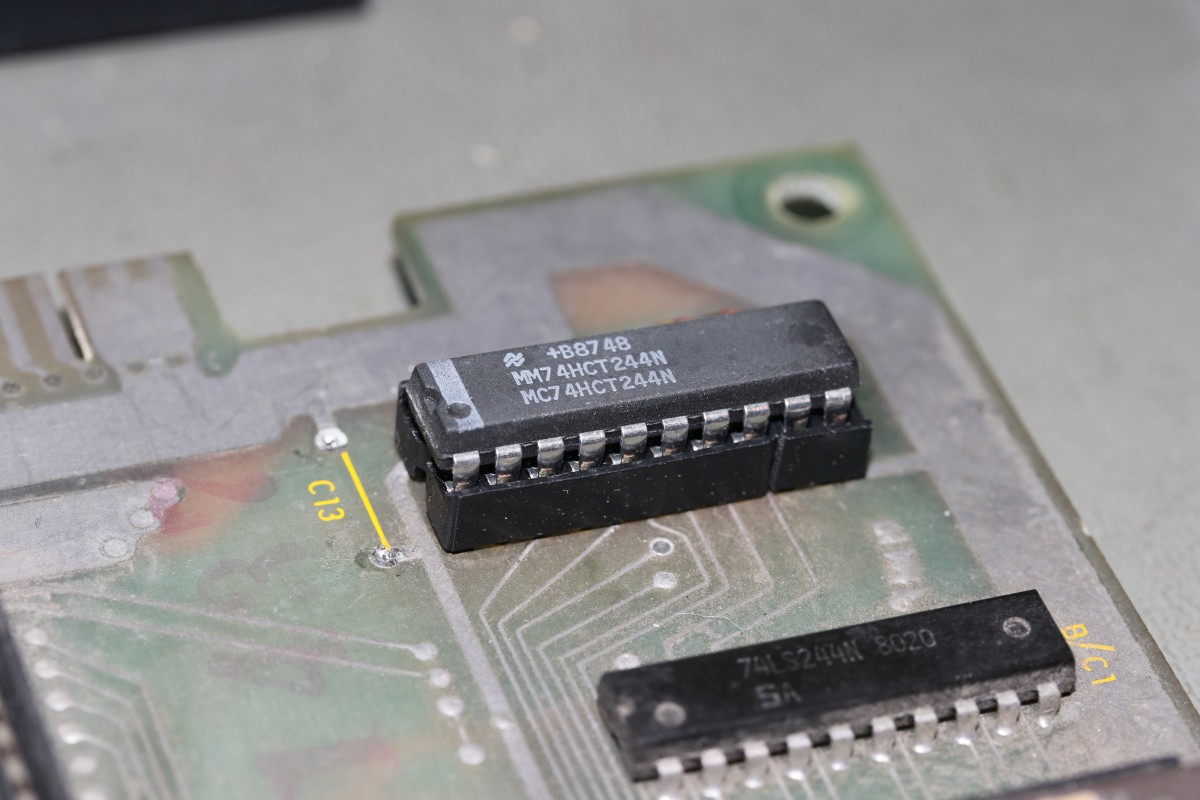

Der bereits getauschte 244er war defekt... musste ich wenigstens nicht entlöten.

Missile Command

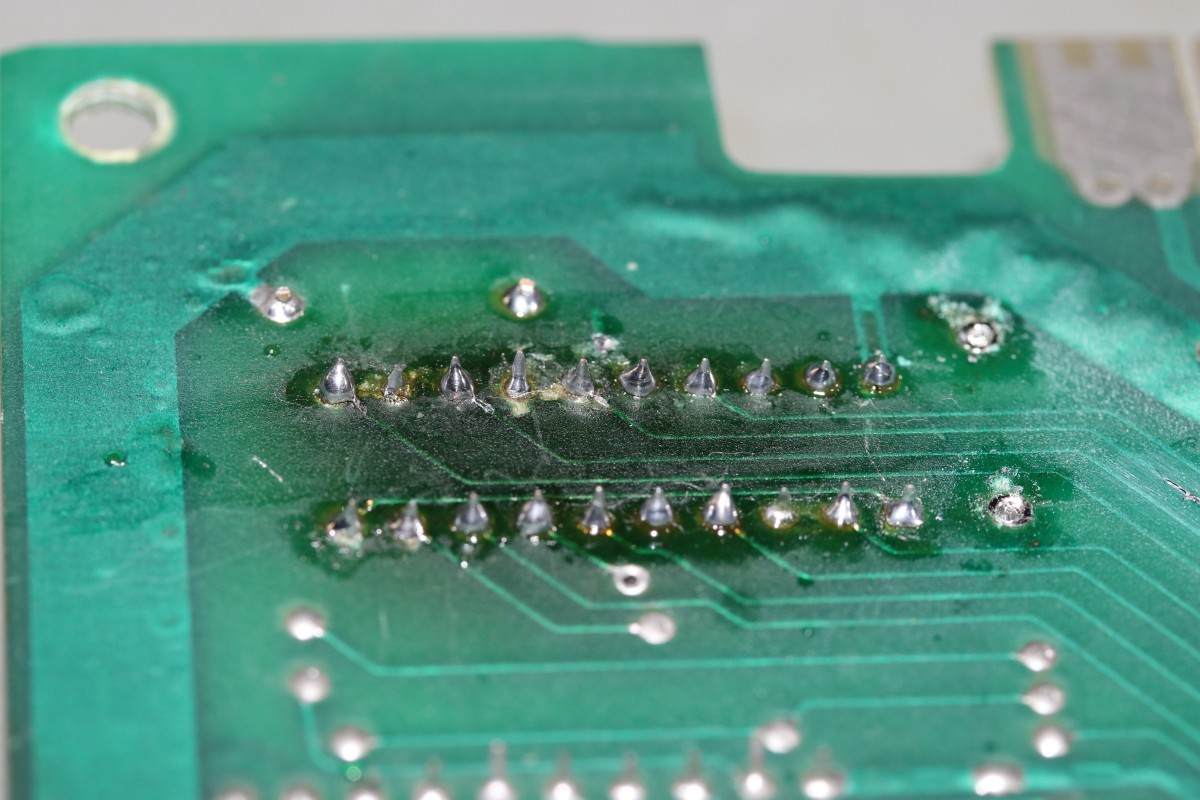

Der Datenbus sieht jetzt am entsprechenden Bit gut aus. Stabil bei High. Mist. Es geht nichts rein, aus der CPU kommt aber was raus. Unterbrochene Leiterbahn am gebratenen Pfuschsockel:

Missile Command

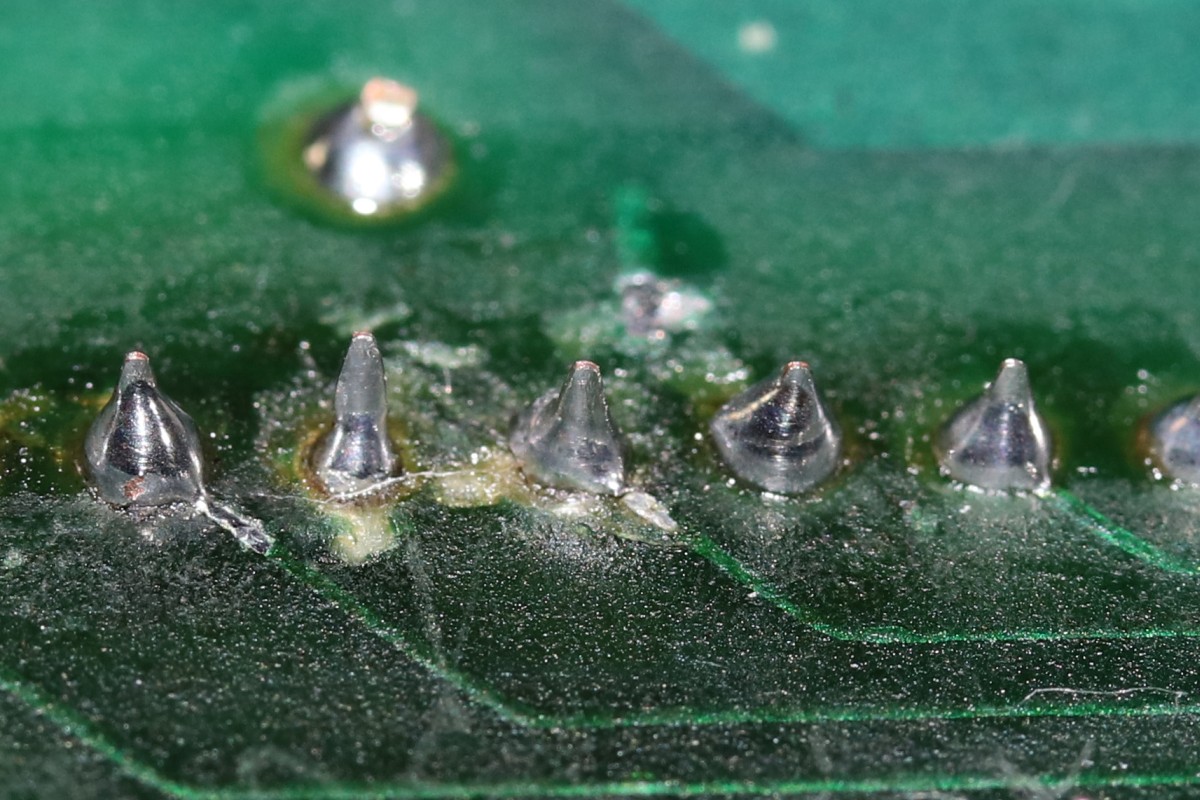

Sieht man nur bei guter Vergrößerung!

Missile Command

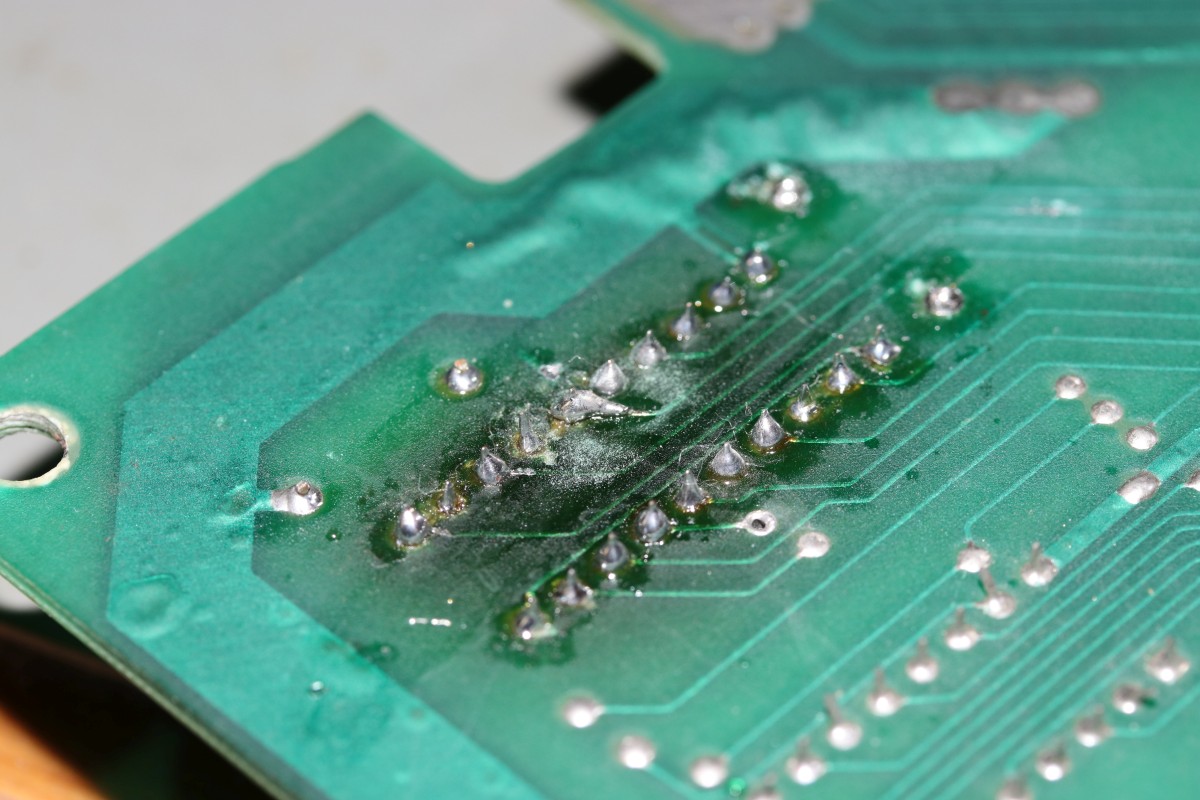

Lötzinn und Glasfaserstift helfen.

Missile Command

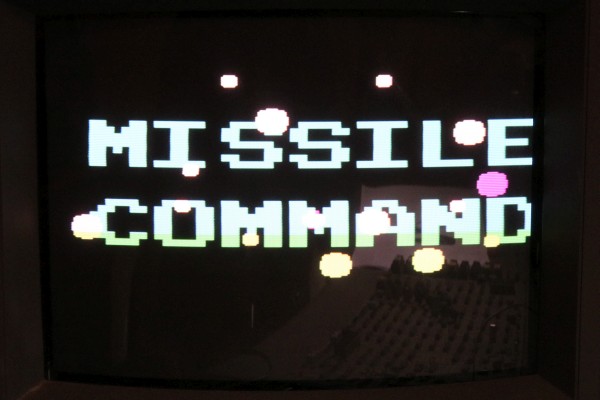

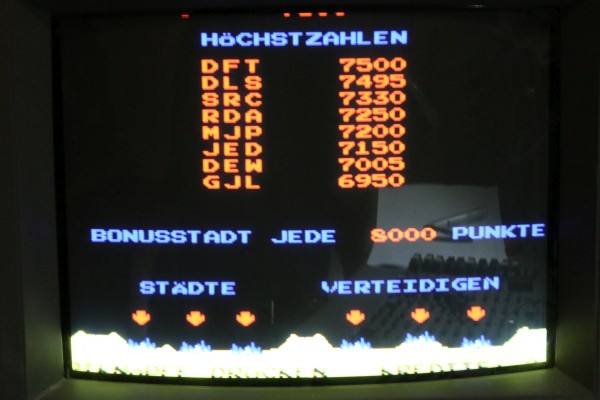

Ich bin überrascht - das war's!

Missile Command

Missile Command
