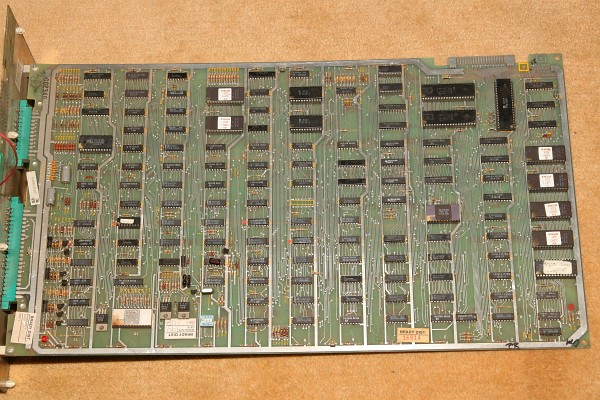

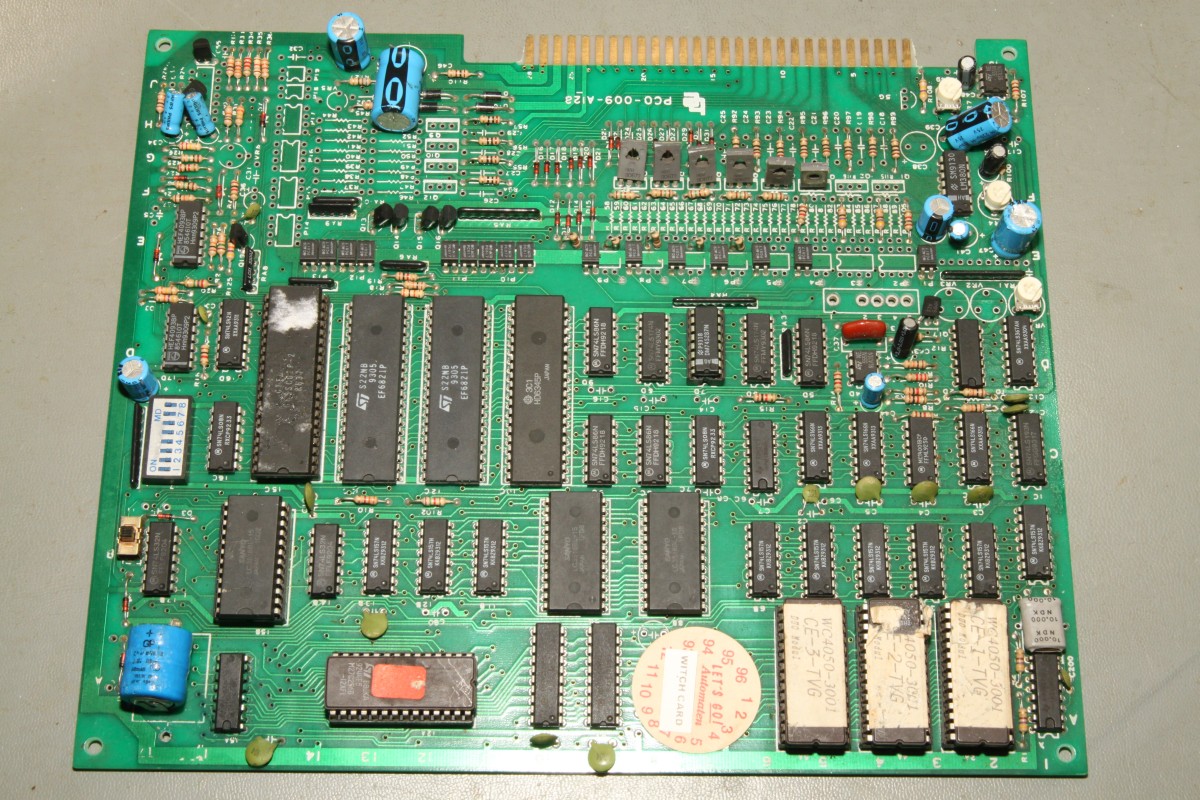

{Crystal Castles} Neuer Patient: Crystal Castles - in freundlicher Atari Monsterplatte:

Crystal Castles

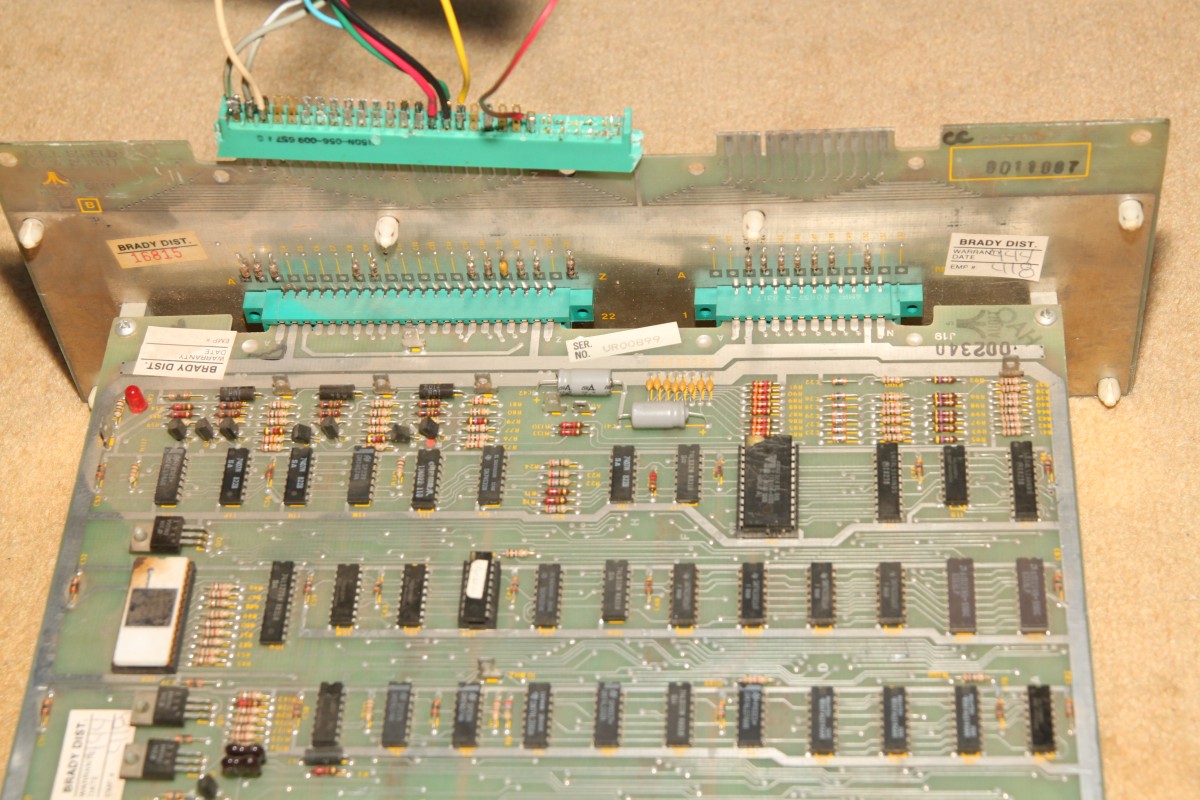

...und einem völlig überflüssigen Filterboard, welches außer noch mehr unzuverlässigen Steckverbindern eine Handvoll Kondensatoren zu bieten hat. Na immerhin kann man damit die PCB stehend betreiben.

Crystal Castles

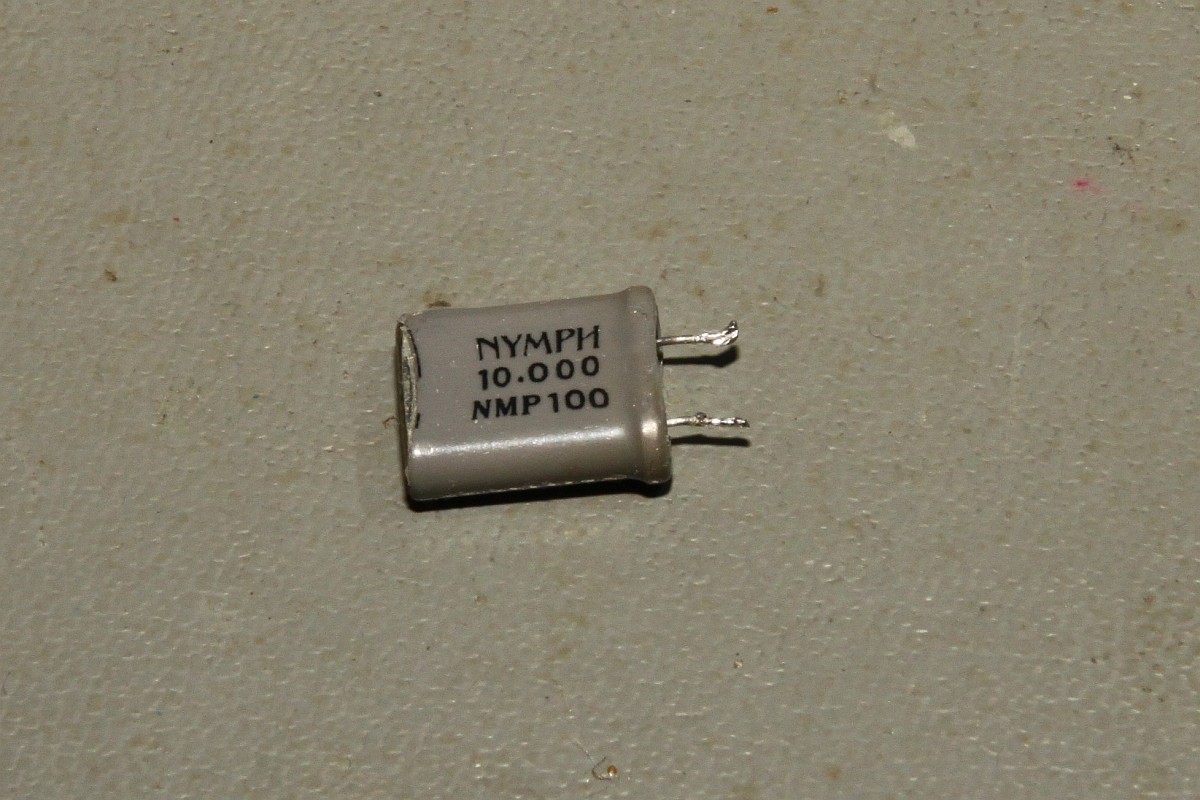

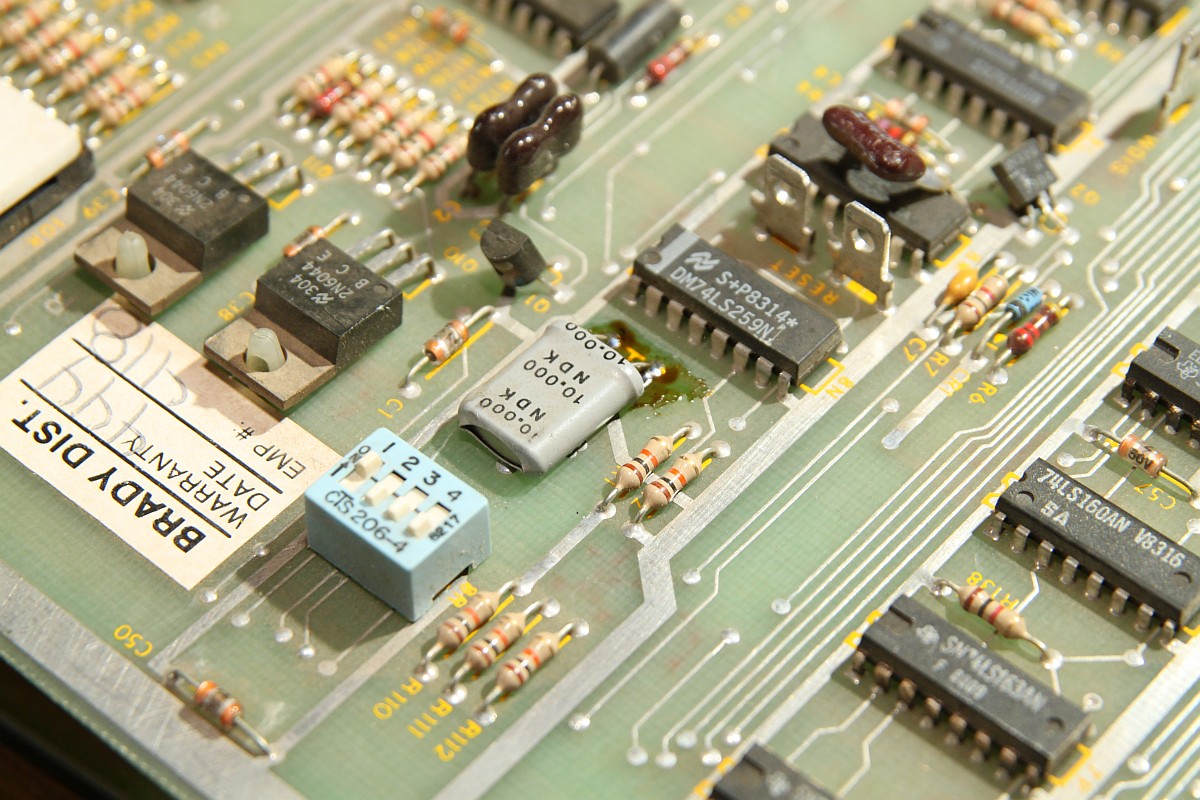

Ein erster Test sagt, dass die PCB völlig tot ist. Kein Takt. 10MHz Quarz mit internem Beinchenbruch:

Crystal Castles

Ich hab viel da, aber einen 10MHz Quarz nicht. WHAT? Na ja, dafür genug Pokerschlampen auf dem Speicher.

Crystal Castles

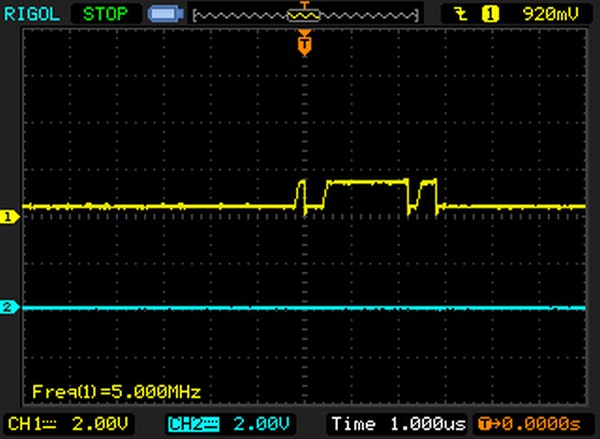

Der Tausch ist erfolgreich. Es taktet.

Crystal Castles

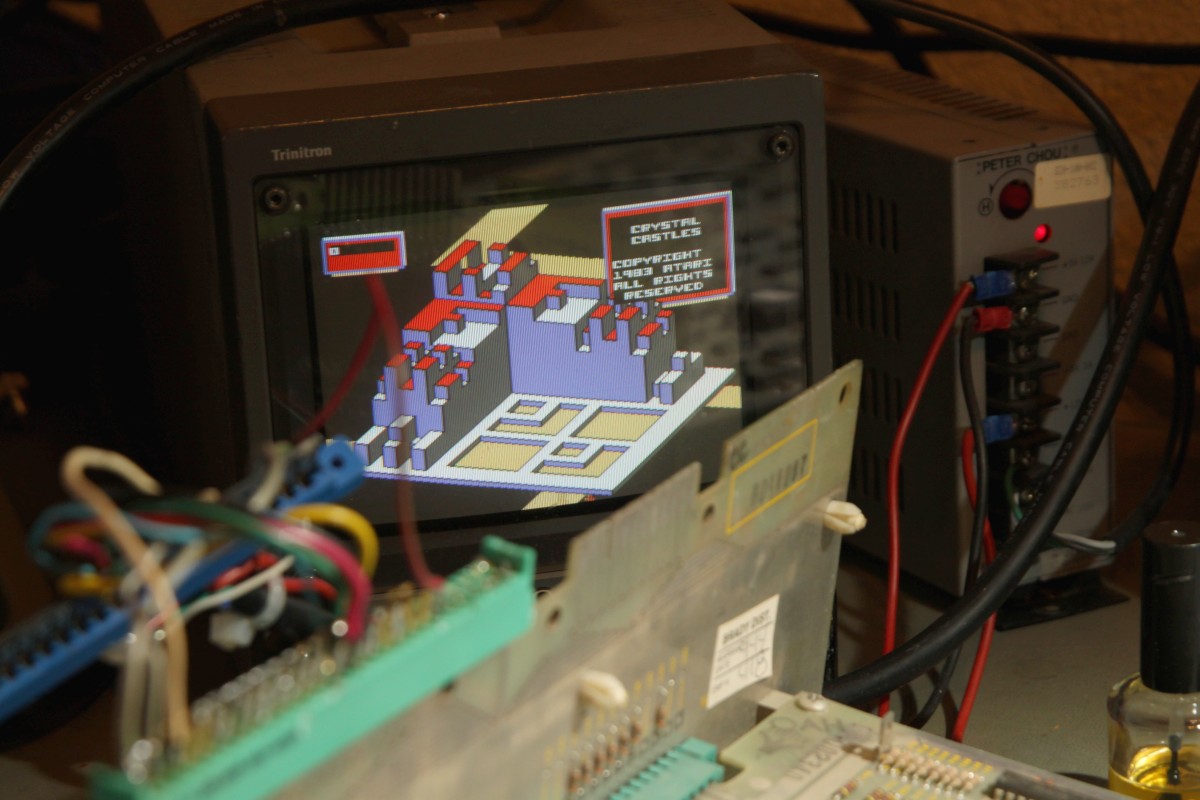

Wir haben ein Bild. RAM Test O.K. ROM Test O.K. Bild fast gut. Dann kommt nichts mehr...

Crystal Castles

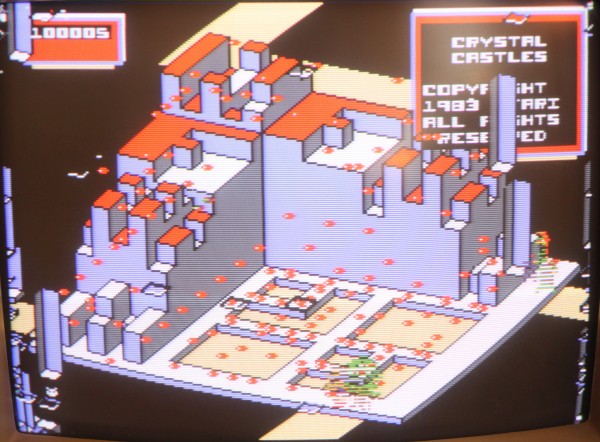

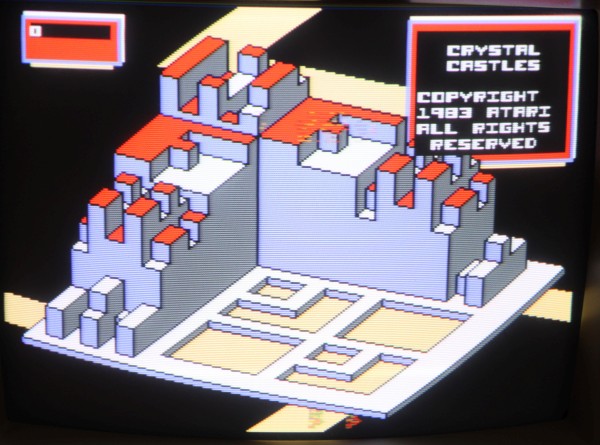

Komplexes Spielfeld:

Crystal Castles

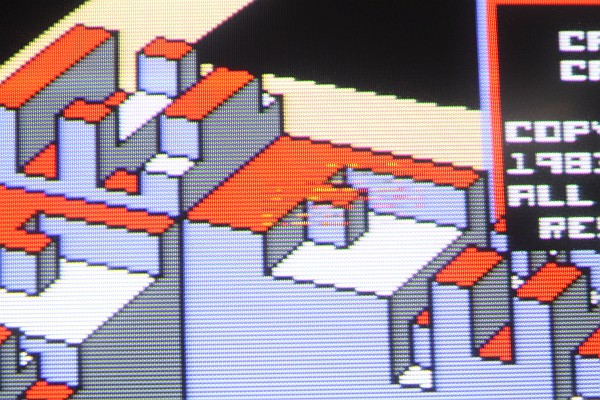

Verhackstückelte Sprites - der Attract Mode hängt sich auf...

Crystal Castles

Crystal Castles

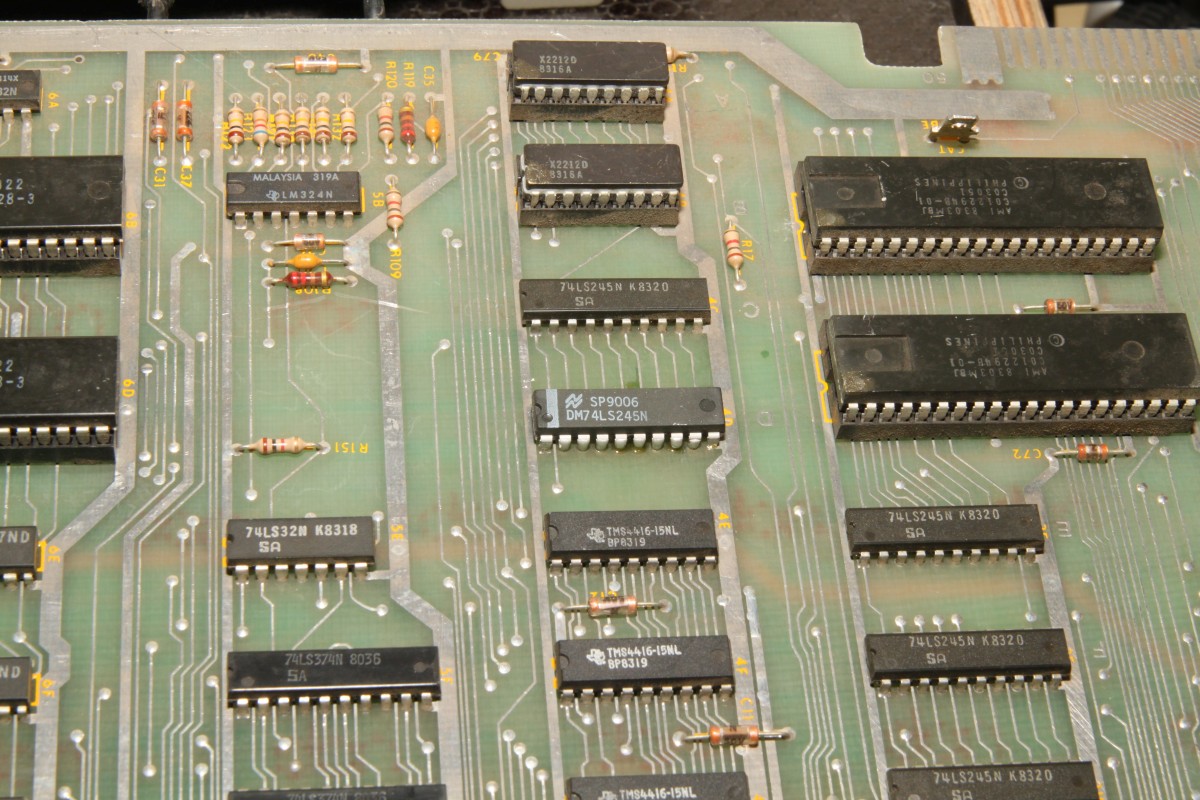

Ein Tausch der Working-RAM / Motion Object RAMs bringt nichts... (6116, 6B / 6D), entnimmt man ein Program ROM, dann gibt's Gemecker! Zumindest merkt er's.

Crystal Castles

Nach der Tausch- und Wiedereinsetzorgie geht das Spiel plötzlich weiter:

Crystal Castles

Nach Neustart sogar richtig... Ich hab nichts gemacht...

Crystal Castles

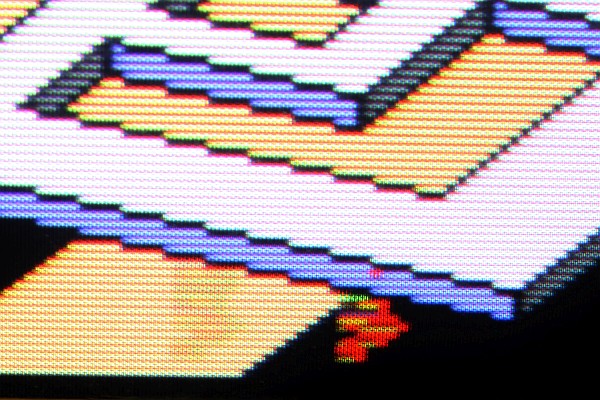

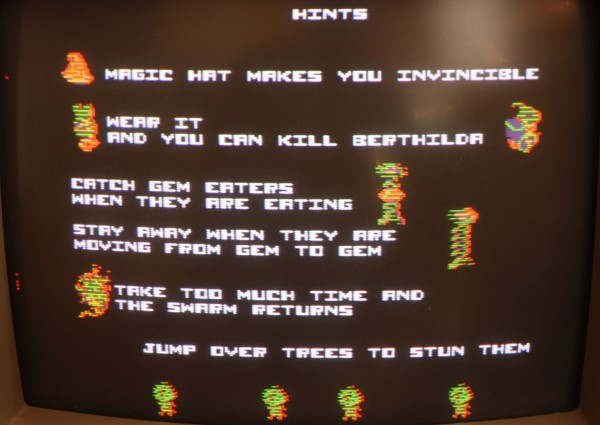

Nur die Sprites sind bei jeder zweiten Zeile korrupt...

Crystal Castles

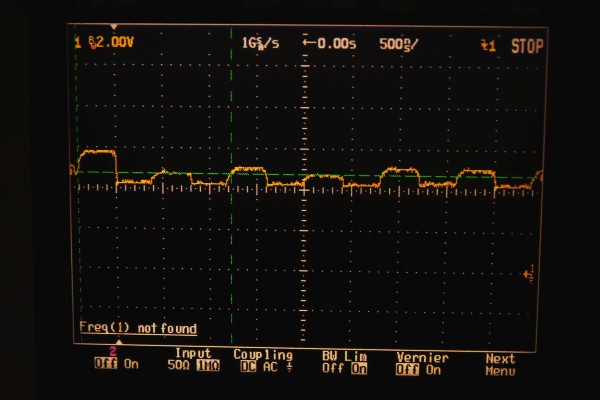

Die Motion Object Picture ROMs sind gut. (8D, 8B)... Der 82S129 BPROM am Ende der Grafikkette, kurz vor dem Color Memory zickt... So sehen keine guten Pegel aus!

Crystal Castles

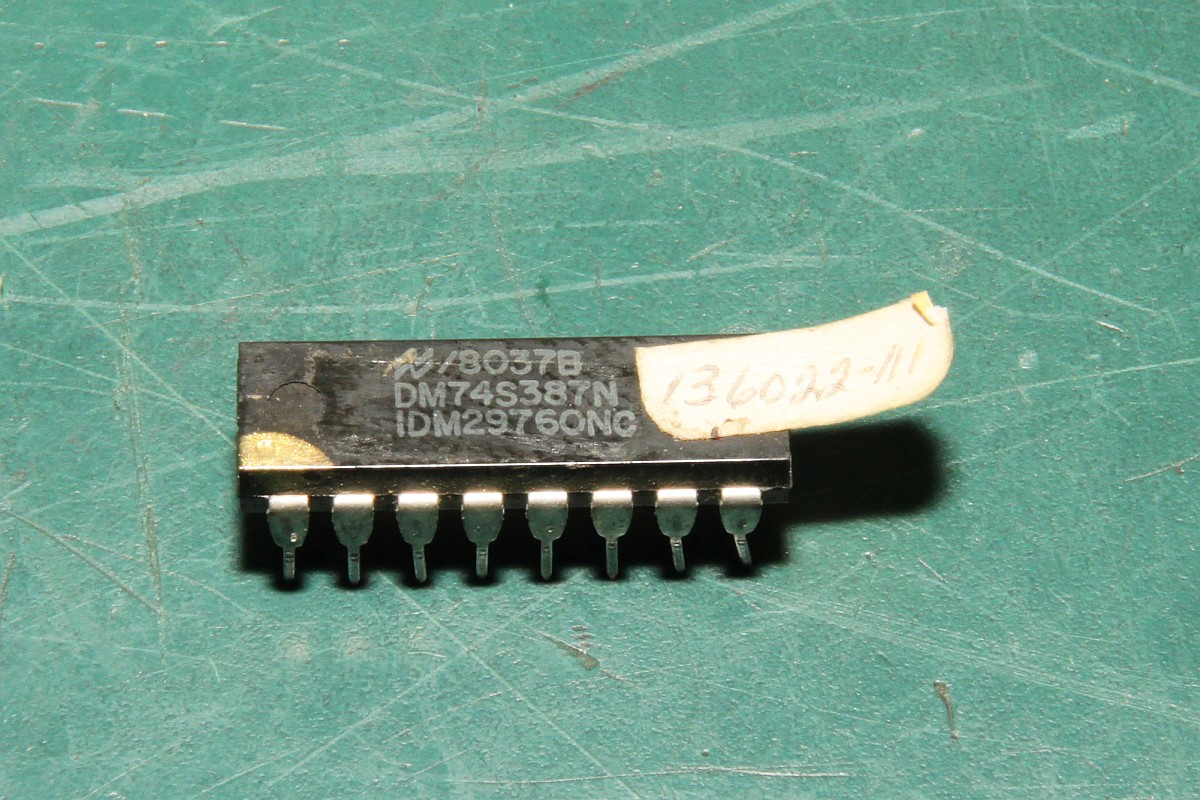

82S129... mal sehen, was unter dem Zettelchen steht... 74S387... Das ist ein Open Collector PROM... da waren Experten am Werk!

Crystal Castles

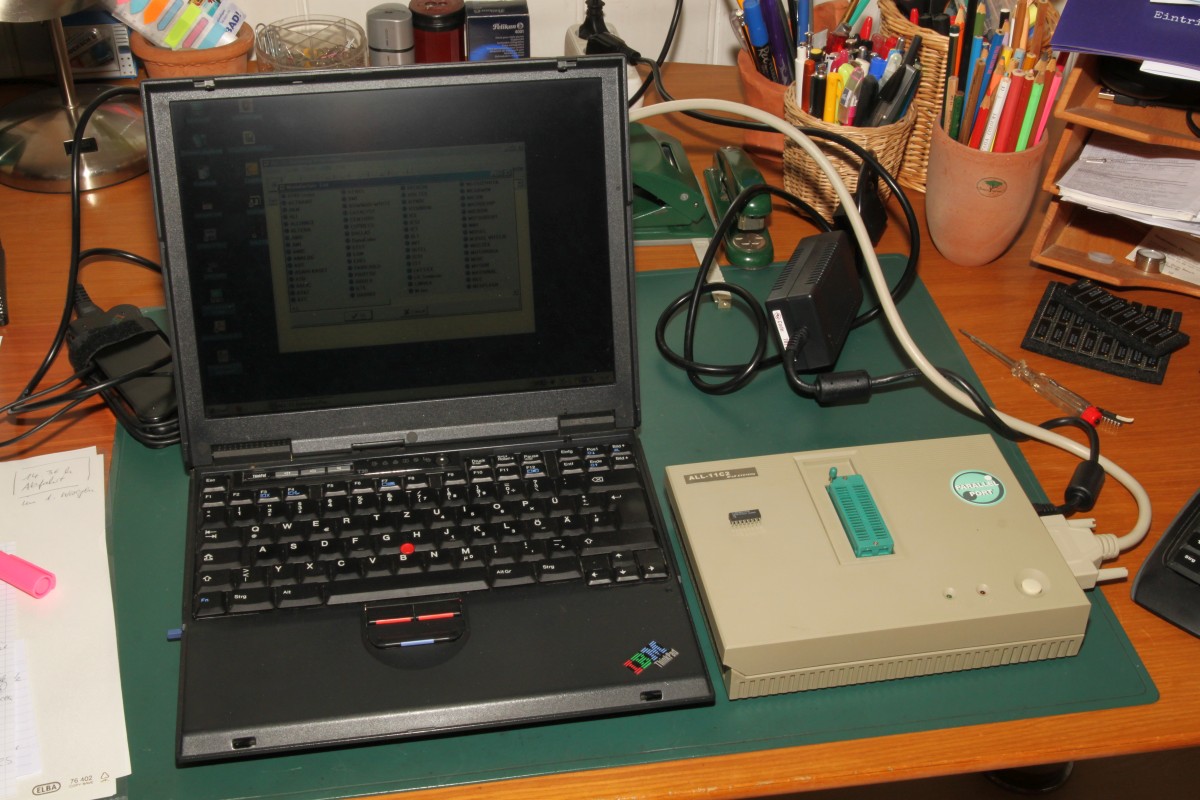

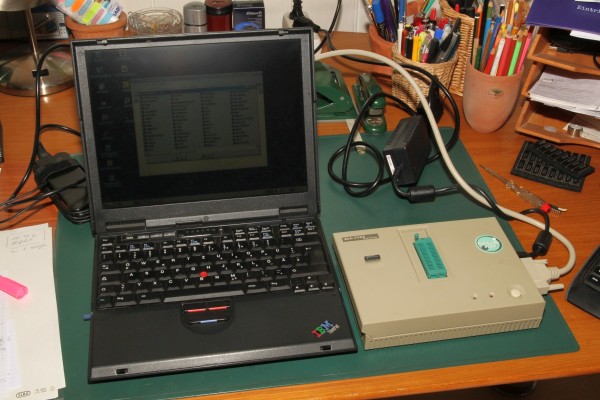

Maschinerie anwerfen - BPROM brennen...

Crystal Castles

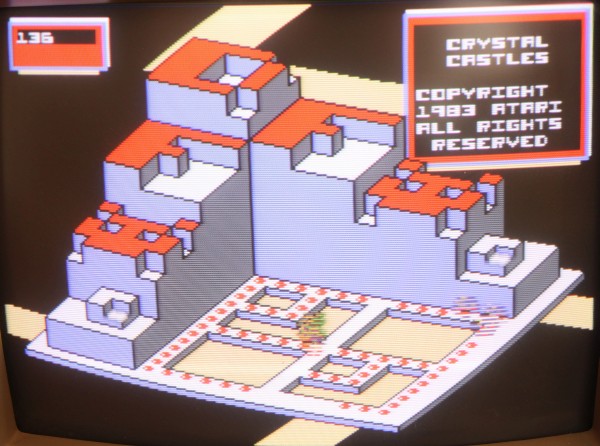

Die Fehlpixel am Rand sind weg, die Farben sind sauber, aber die Sprites sind immer noch versaut...

Crystal Castles

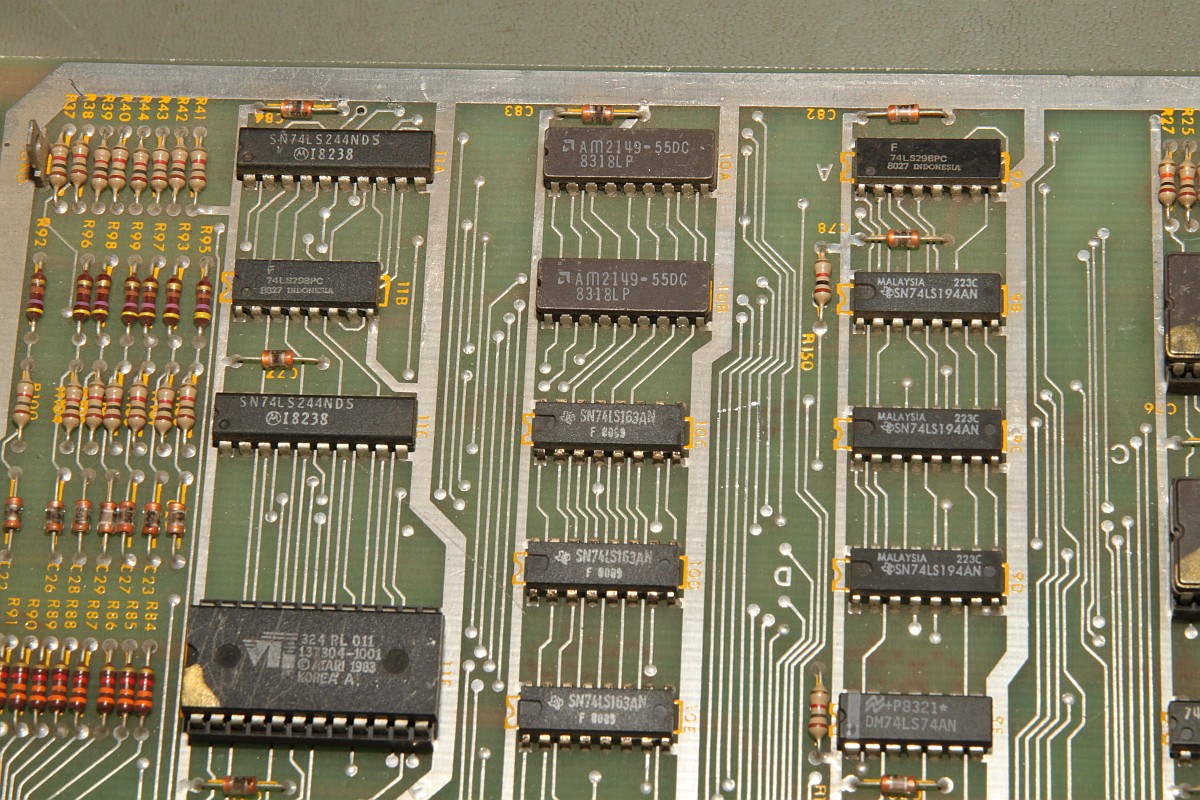

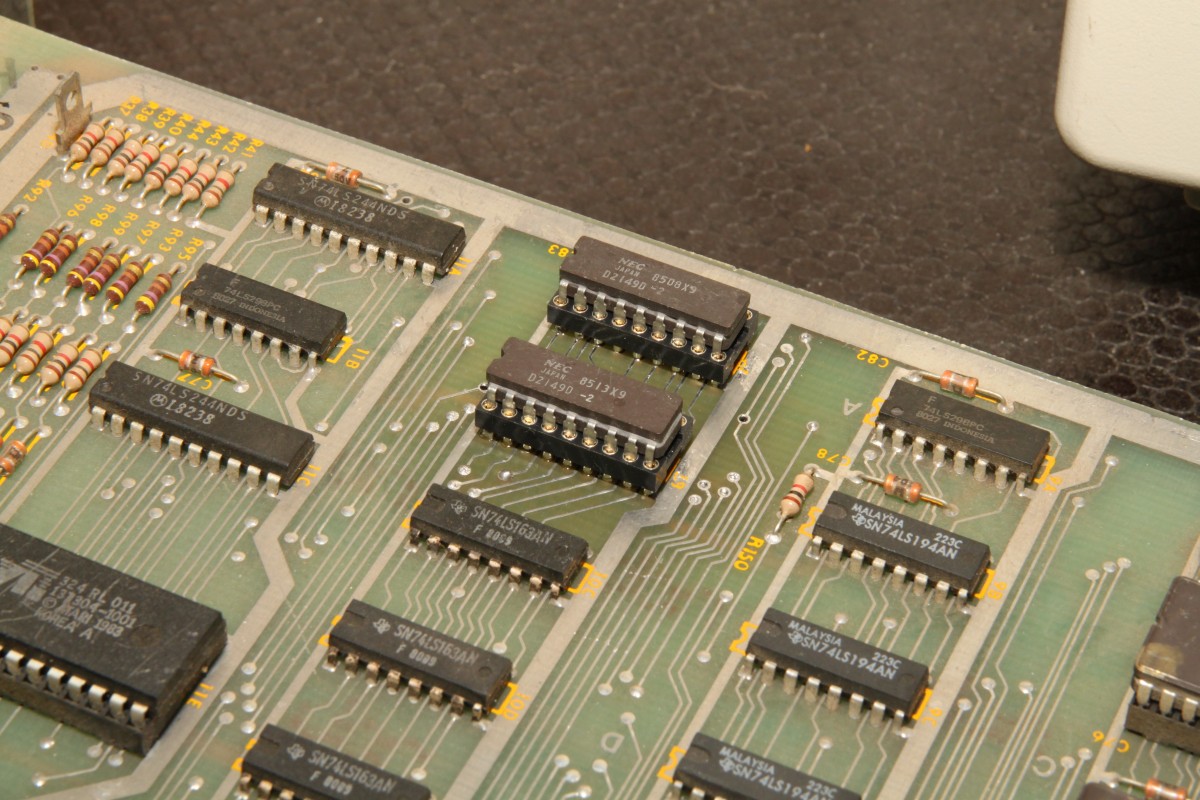

Nächste Aktion: Tausch der beiden Line Buffer RAMs "Motion Object Buffer" AM2149 ... wenn einer davon hin ist, dann würde das jede zweite fehlende Zeile erklären. Leider sind sie eingelötet...

Crystal Castles

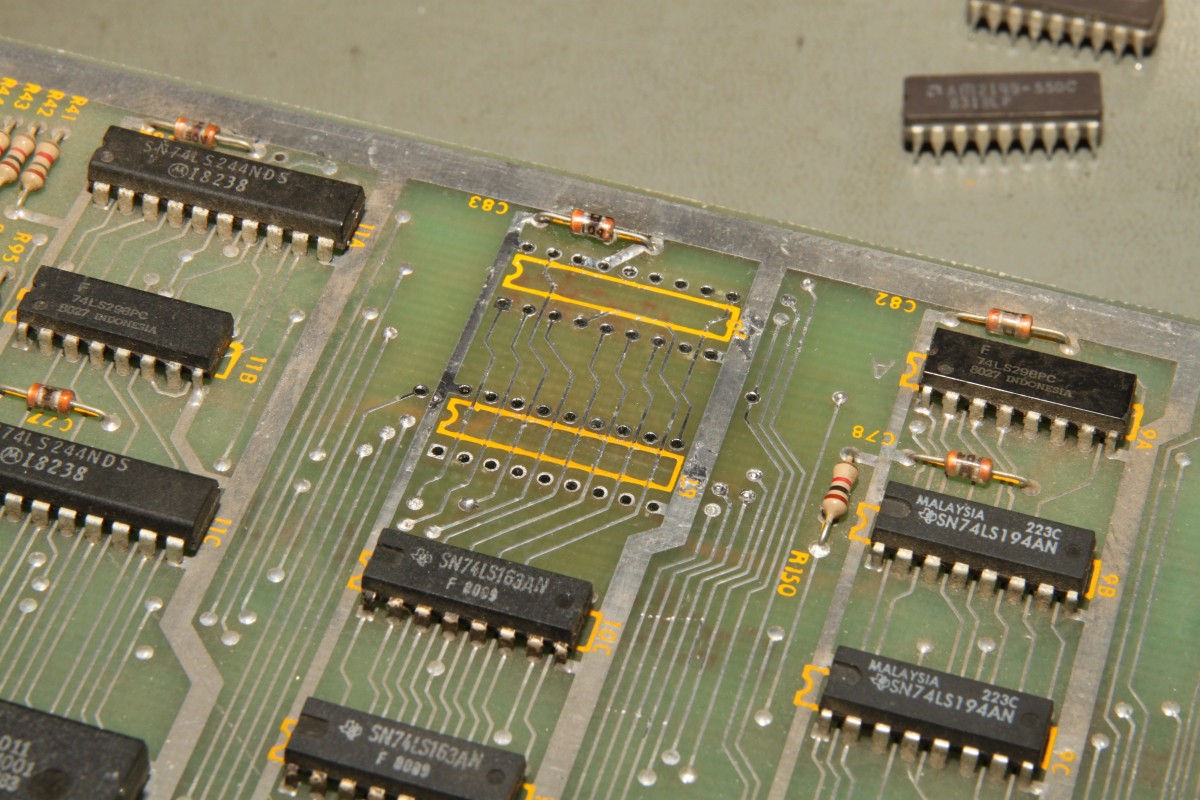

Das übliche Raus- ...

Crystal Castles

... und Rein-Spiel:

Crystal Castles

Und plötzlich startet das Game garnicht mehr - das hatten wir am Anfang ja schon... Dieser Datenbus ist nicht in Ordnung:

Crystal Castles

Der Treiber ist dafür verantwortlich - keinen Bock mehr, Sockel zu verplempern...

Crystal Castles

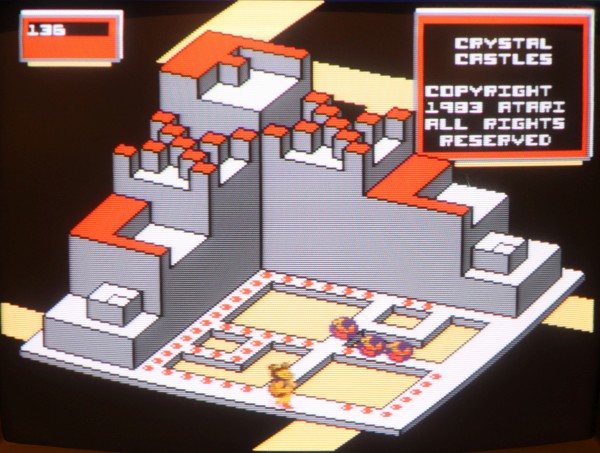

Na also, geht doch - es lag an den Line Buffer RAMs - und dem Treiber und dem BPROM...

Crystal Castles

Crystal Castles

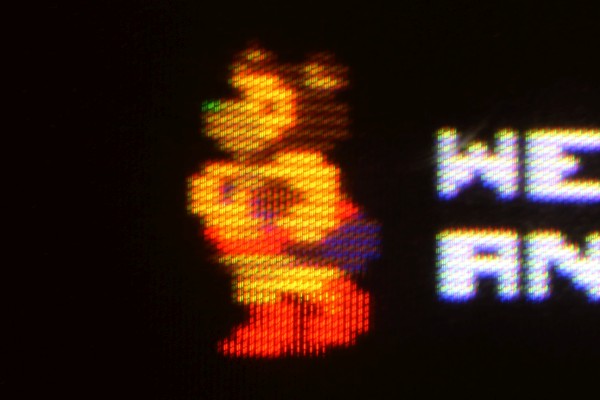

Ein putziges Bärchen...
