Mike McBike @ Home / Arcade Reps Teil 5 / Seibu Raiden Fighters

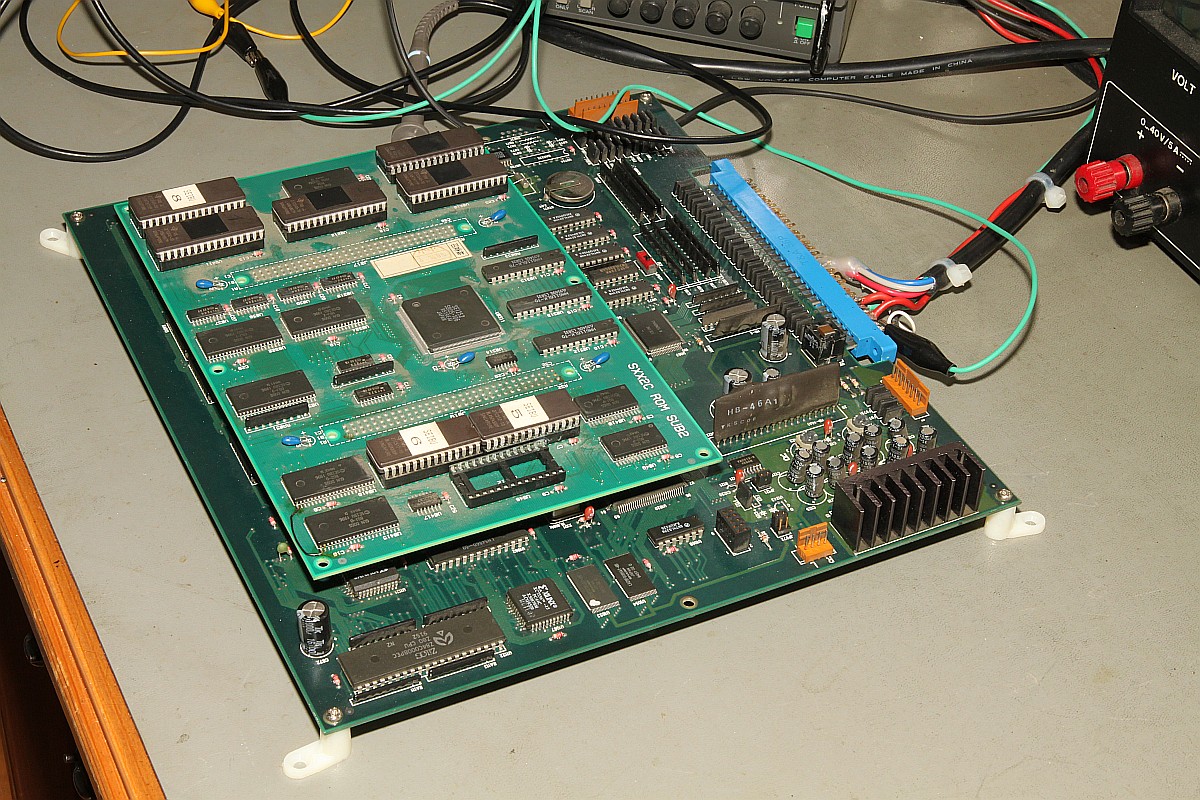

{Seibu Raiden Fighters} Das Board ist teilweise etwas angefressen...

Seibu Raiden Fighters

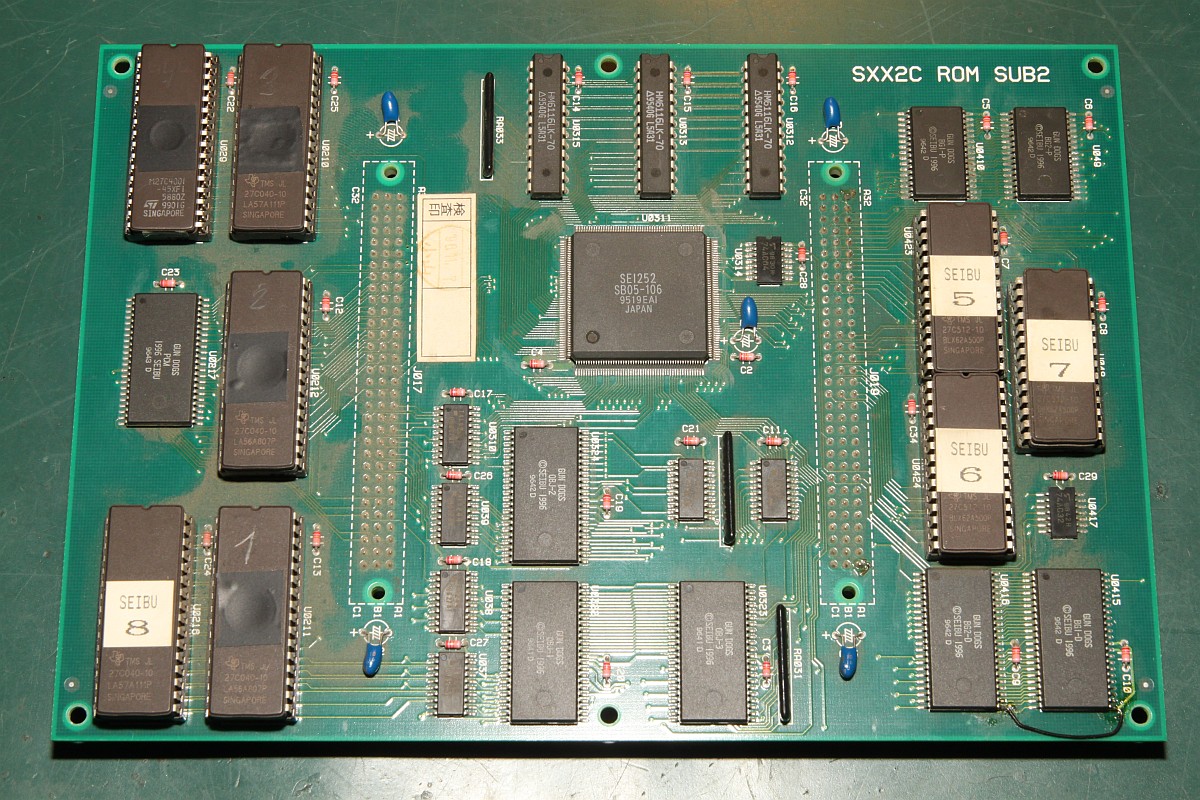

Aber nur das ROM-Board:

Seibu Raiden Fighters

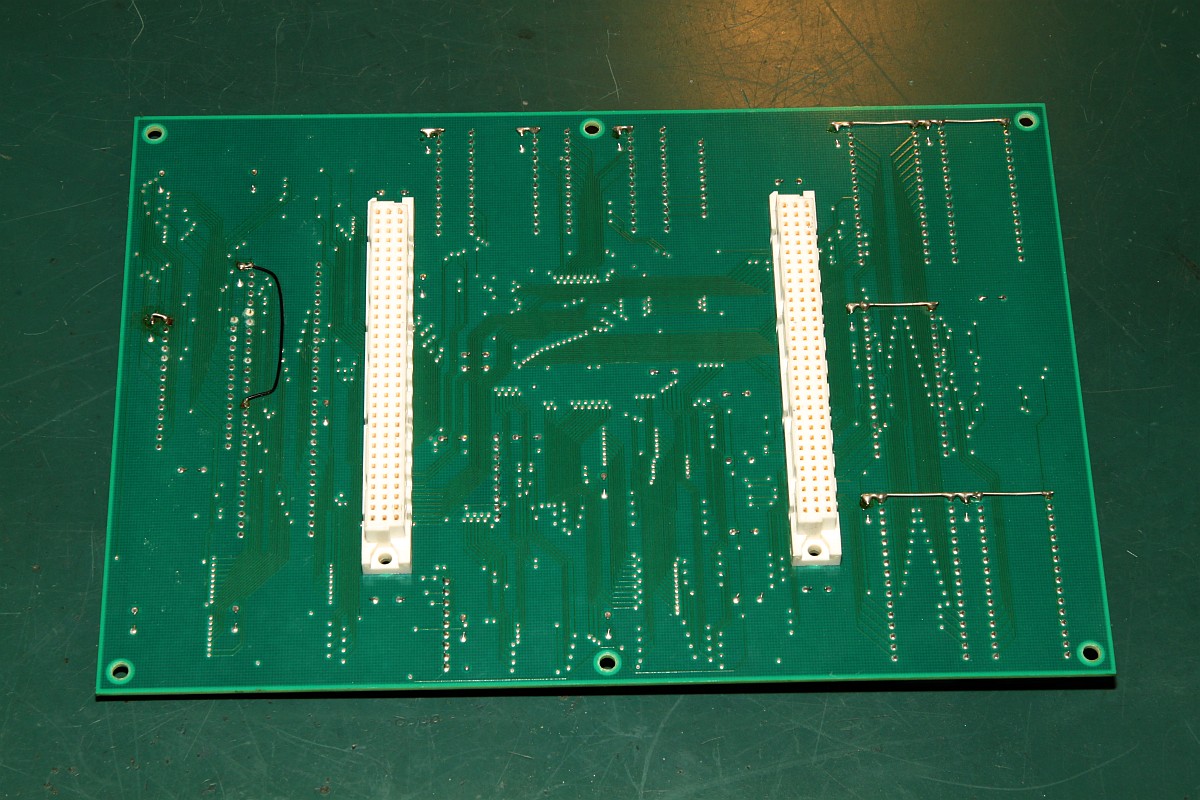

Auf der Unterseite schon serienmäßig modifiziert - schön ist anders...

Seibu Raiden Fighters

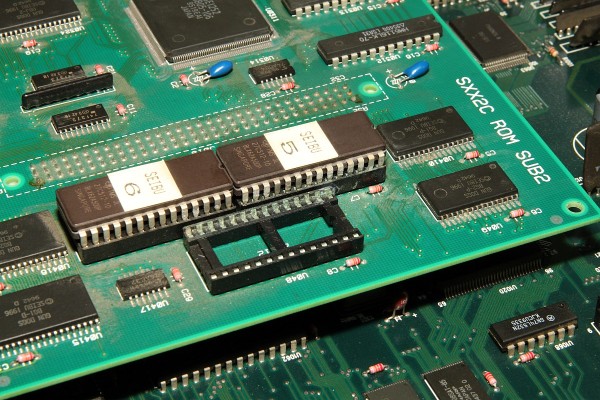

Die Sockel sind pfui:

Seibu Raiden Fighters

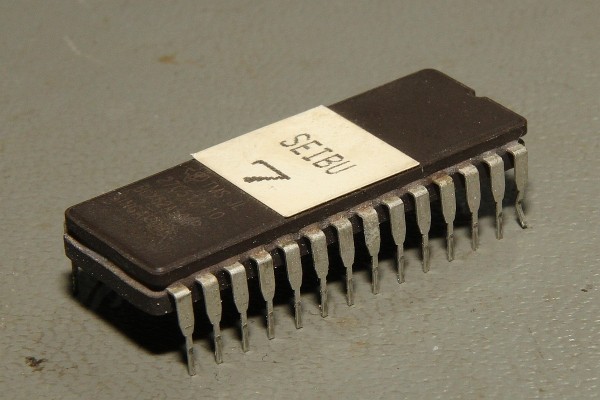

Das EPROM hat sich den Knöchel verstaucht...

Seibu Raiden Fighters

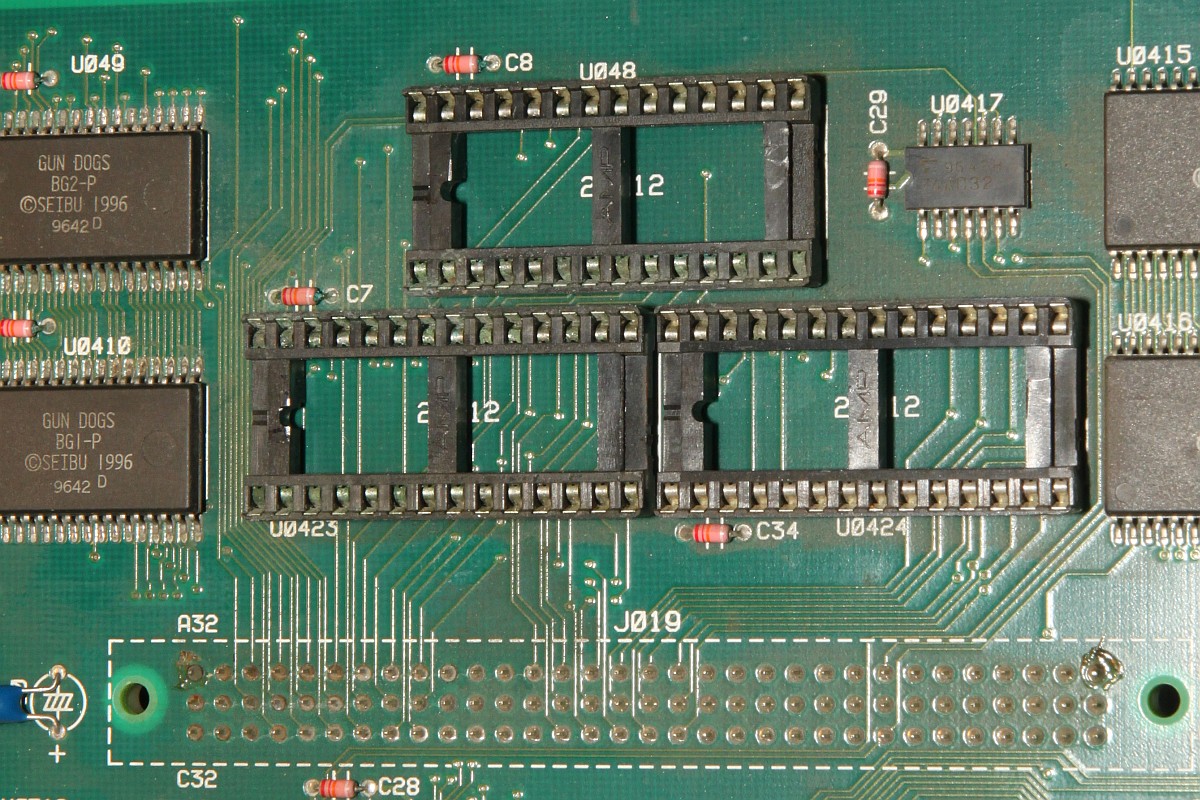

Ich empfehle, diese Sockel gegen drei neue Teile auszutauschen - sonst ist das Teil in einem Halben Jahr wieder fällig.

Seibu Raiden Fighters

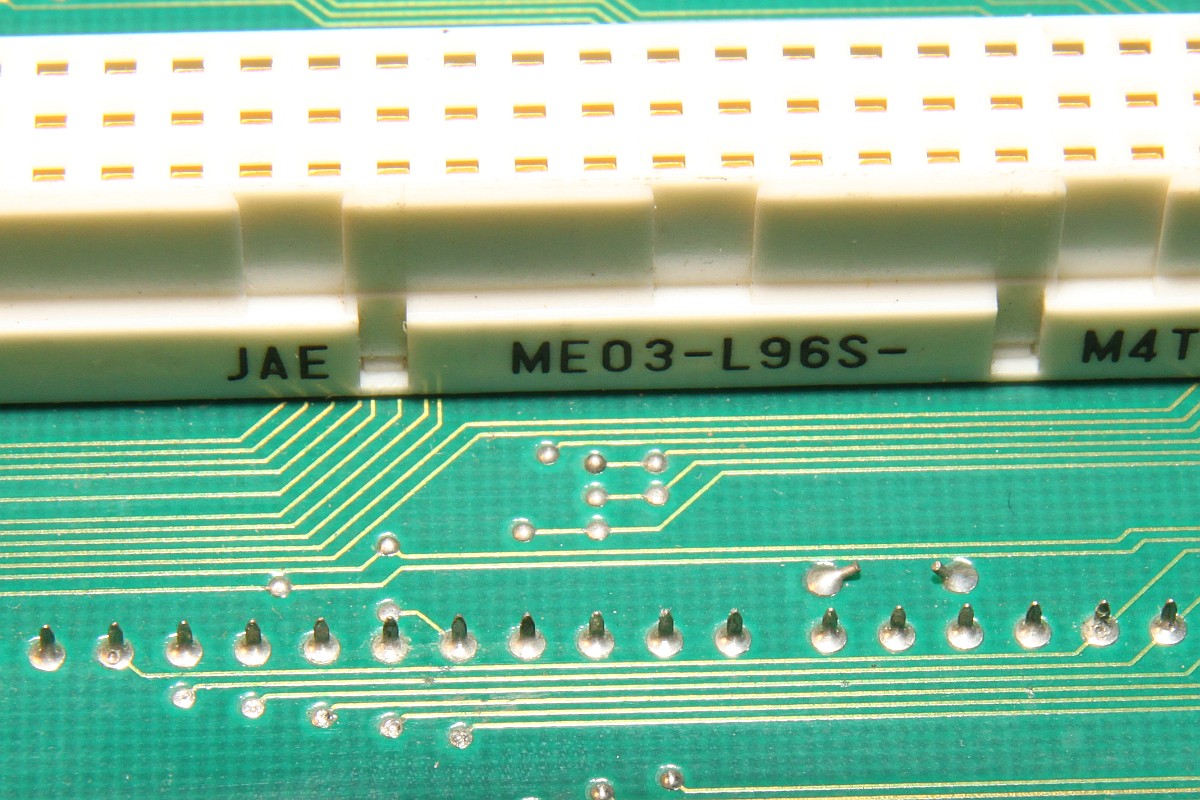

Irgendwas ist auf die Platine draufgelaufen, ich will nicht wissen, was da passiert ist. Den Leiterbahnriß habe ich dadurch entdeckt, dass ich alle Adressleitungen von den EPROMs zueinander durchgeklingelt habe. Die Lötstellen an den übrigen Bausteinen sind zwar korrodiert, aber völlig in Ordnung, was die Leitfähigkeit betrifft.

Seibu Raiden Fighters

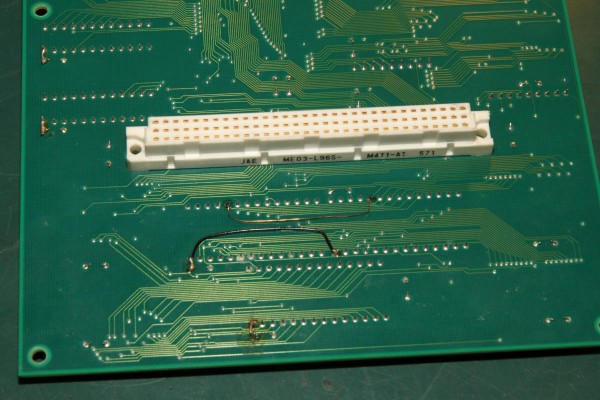

Die nicht sichtbare Unterbrechung wird mit Draht geflickt:

Seibu Raiden Fighters

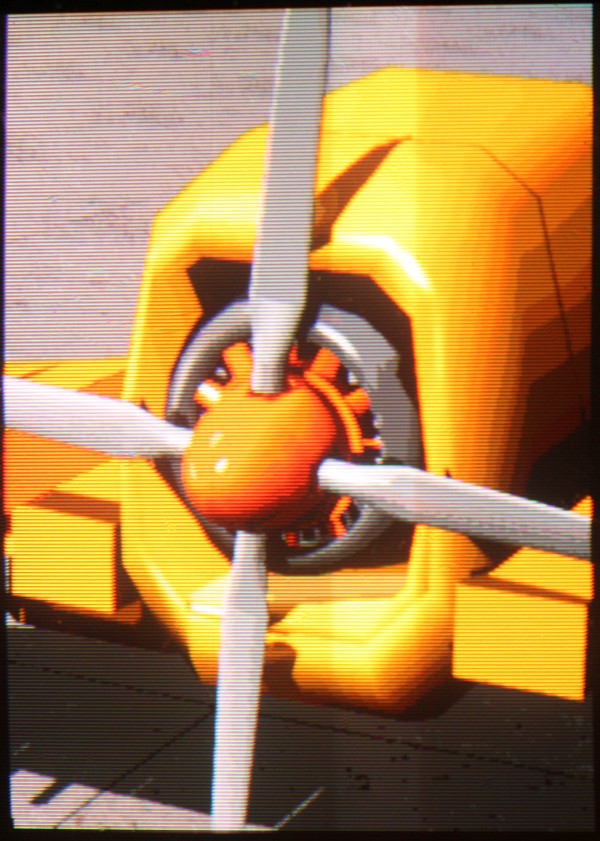

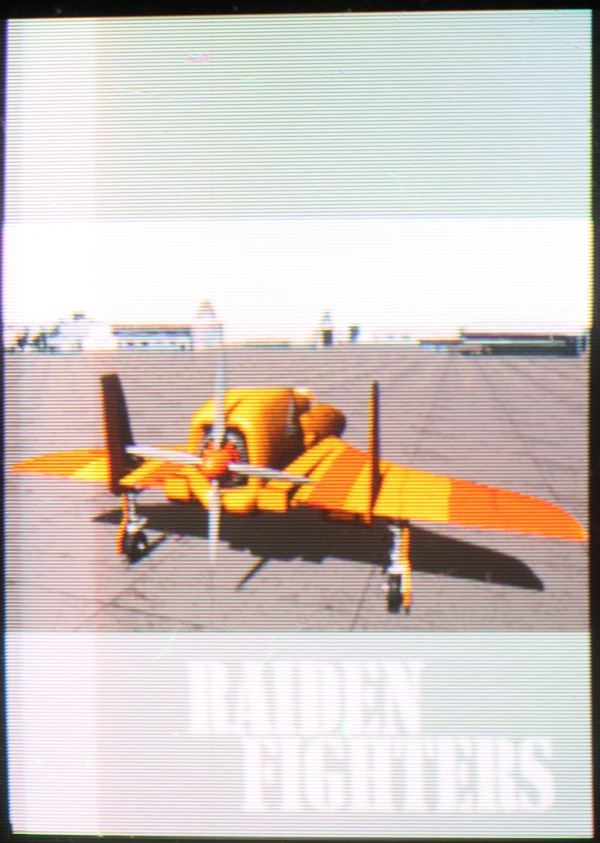

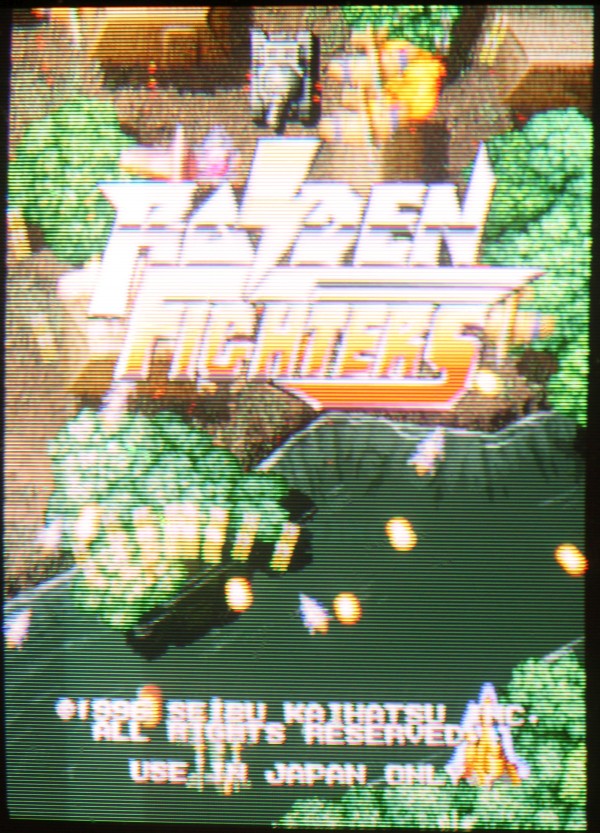

Und glücklich sein!

Seibu Raiden Fighters

Seibu Raiden Fighters

Seibu Raiden Fighters
