Mike McBike @ Home / Arcade Reps Teil 5 / Sidam Invasion


{Sidam Invasion} Ein Space Invaders Bootleg-Nachbau von Sidam. Gibt es auch als "Space Attack" von Lich. Allen gemeinsam: drei Logikversorgungsspannungen (+5V/-5V/+12V), 2708 EPROMs, 8080 CPU und anfällige TMS4060 RAMs... In diesem Fall ist die PCB tot. Takt geht, aber die CPU ist an Daten- und Adressbus hochohmig. Reset ist aus, andere Signale muss ich testen, vielleicht stimmt was mit dem HALT-Signal nicht. Ach ja, der WDT macht alle 4s einen braven RESET, dann zucken mal kurz die Adressleitungen...

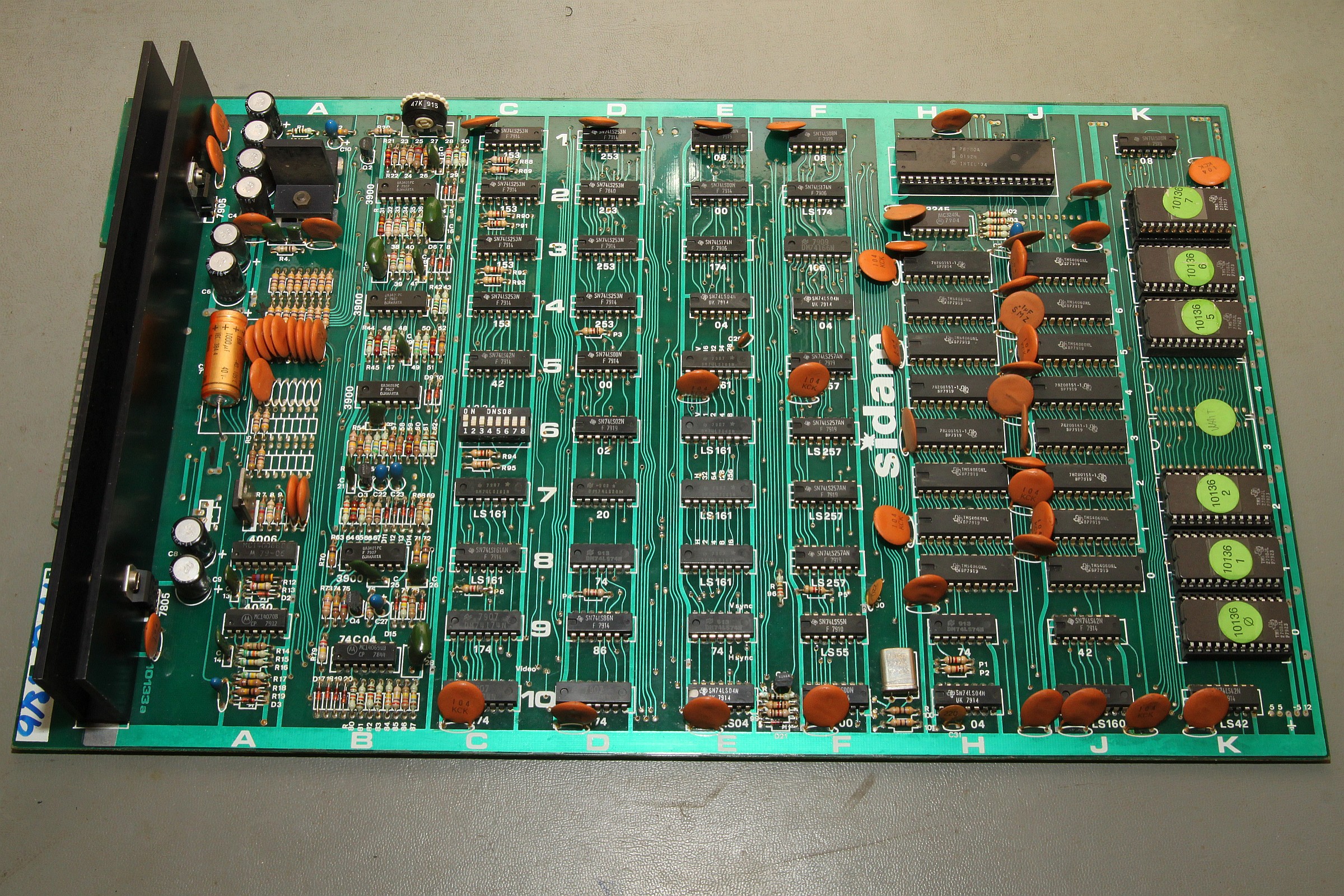

Sidam hat solide PCBs gebaut. Übersichtliches Layout, gutes Platinenmaterial, wertige Bauteile:

Invasion

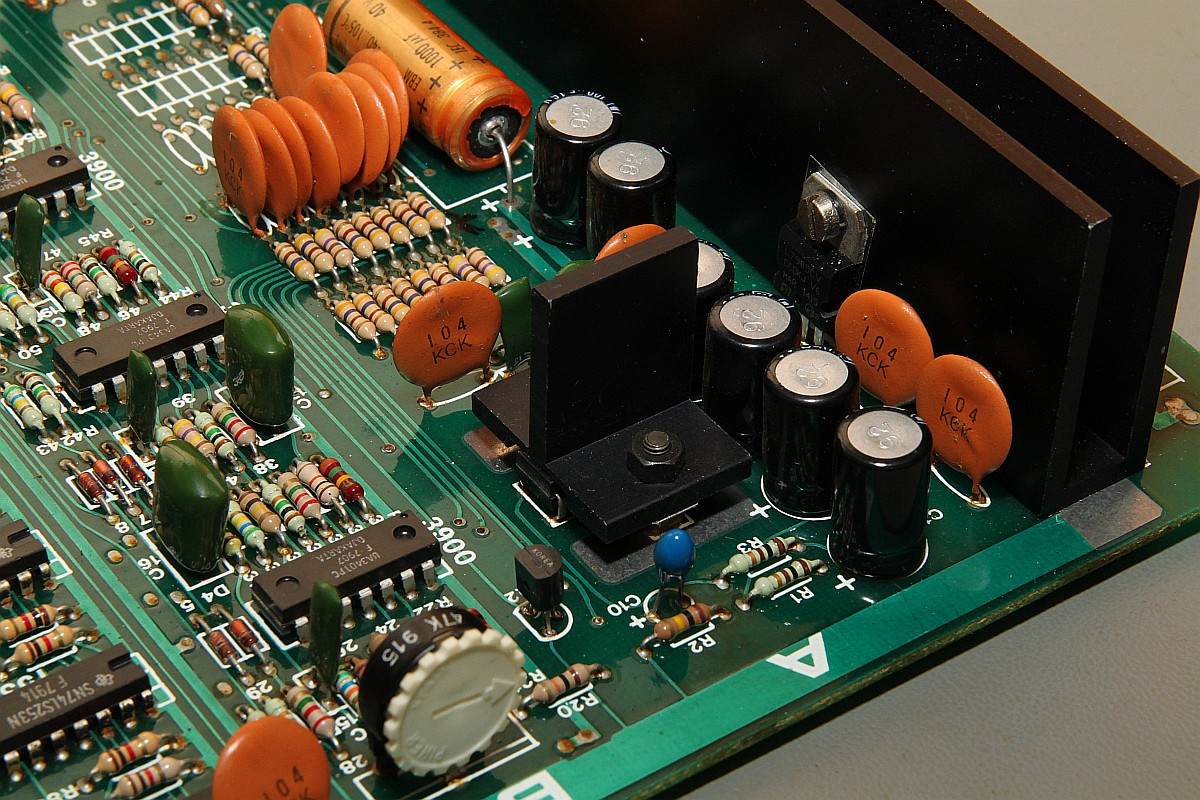

Diese hier sieht aus, wie frisch aus dem Laden. So ein Anblick ist selten. Selbst der Audio-AMP ist teuer verkühlkörpert!

Invasion

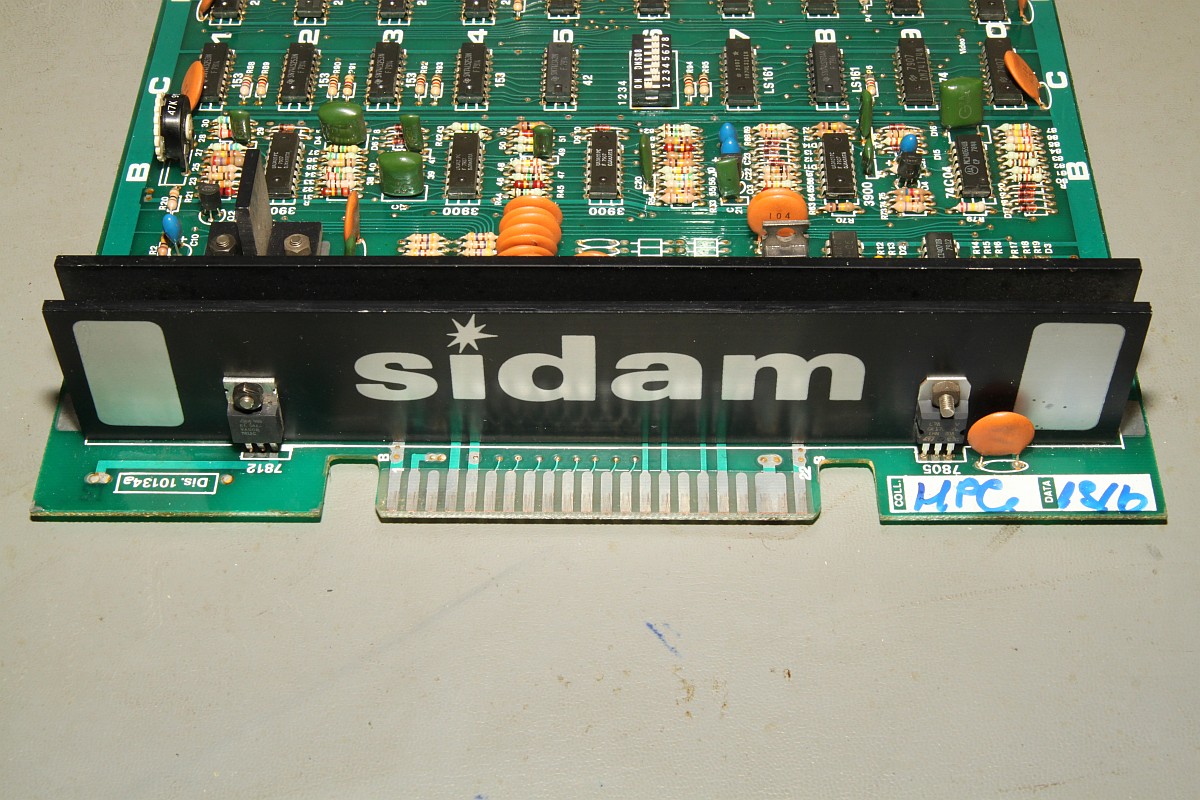

Der klassische Sidam-Kühlkörper für die vier Linearregler (2x7805, 7905 und 7812) - danach gut kopiert von Proel...

Invasion

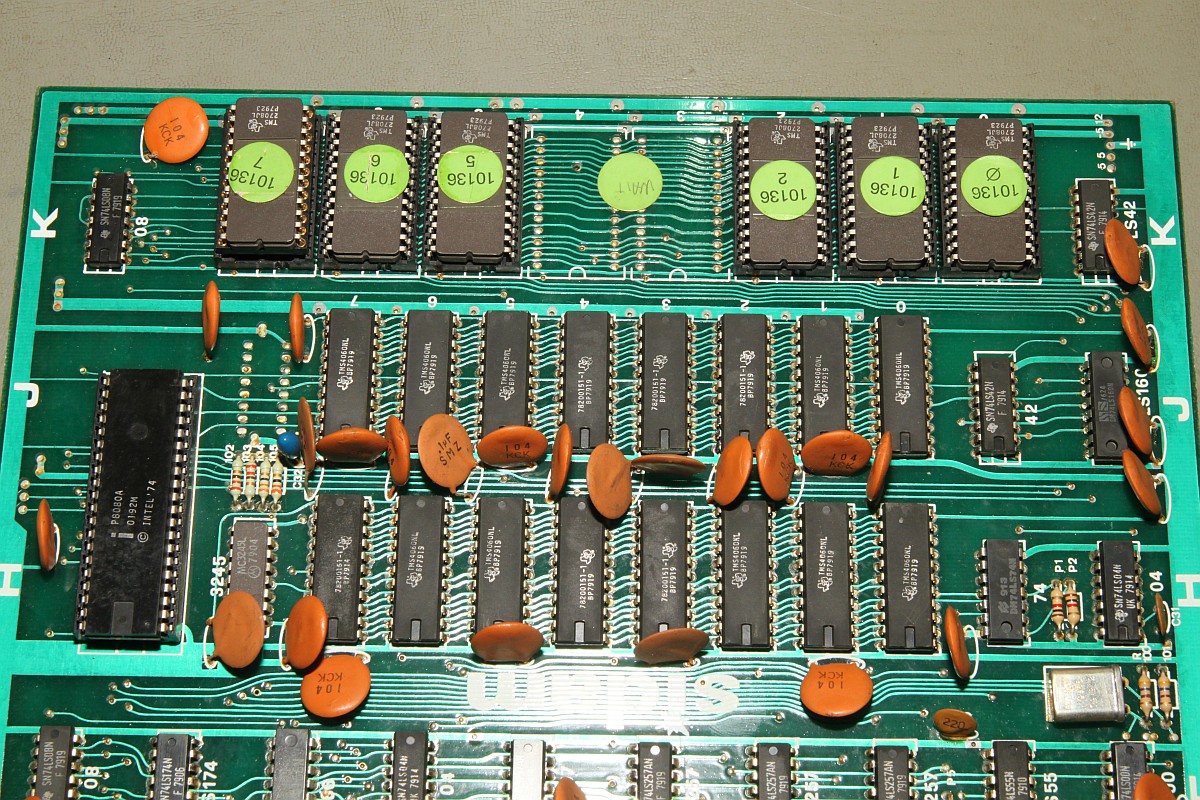

Technik, die begeistert: 8080 und 2708... nicht gerade einfach zu ersetzen.

Invasion

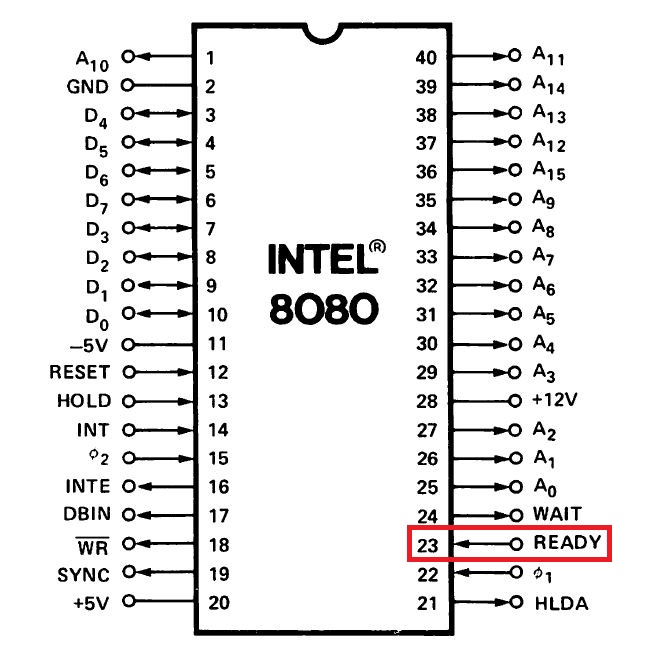

Ich messe mich an der Sidam noch zu Tode... Vielleicht kann mir mal jemand 8080 erklären, diese Prozessorgeneration scheint nicht ganz trivial zu sein. Nach dem Start der PCB steht das Ready-Signal des Prozessors stabil auf High. Das sollte so nicht sein. Leider entspricht der Aufbau der Sidam PCB in keinster Weise weder dem Original (Taito), noch der Kopie (Lich). Also darf ich mir einen Wolf(gang) suchen...

Invasion

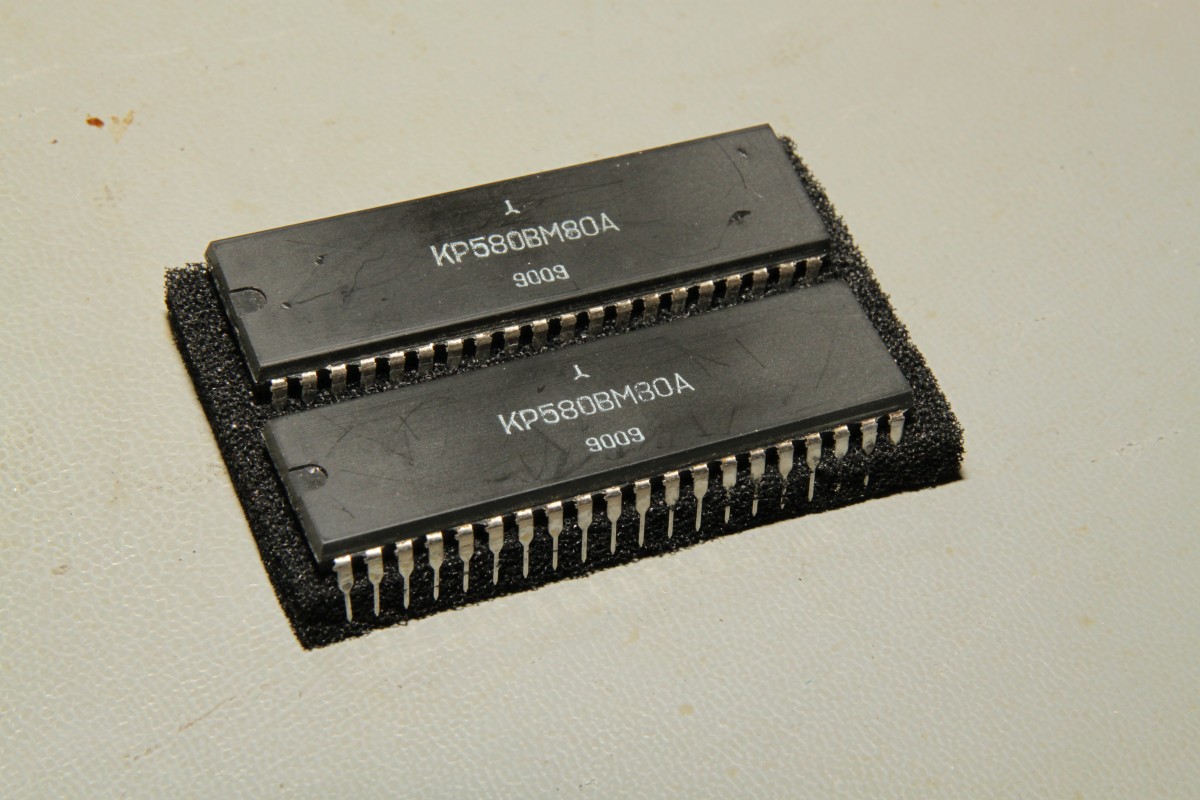

Die Russen sind da - hat schon Meister Eckart gestammelt... Auch bei mir sind sie eingezogen, in Form von billigen 8080 CPU-Clones: KP580BM80A oder auf Lateinisch KR580VM80A.

Invasion

Die auf dem Seziertisch liegende Invasion macht mich irre und ich will testen, ob es am Prozessor liegt... 8080 sind jetzt nicht so häufig, daher hatte ich mir mal die Russen kommen lassen. Hier mal im Vergleich:

Invasion

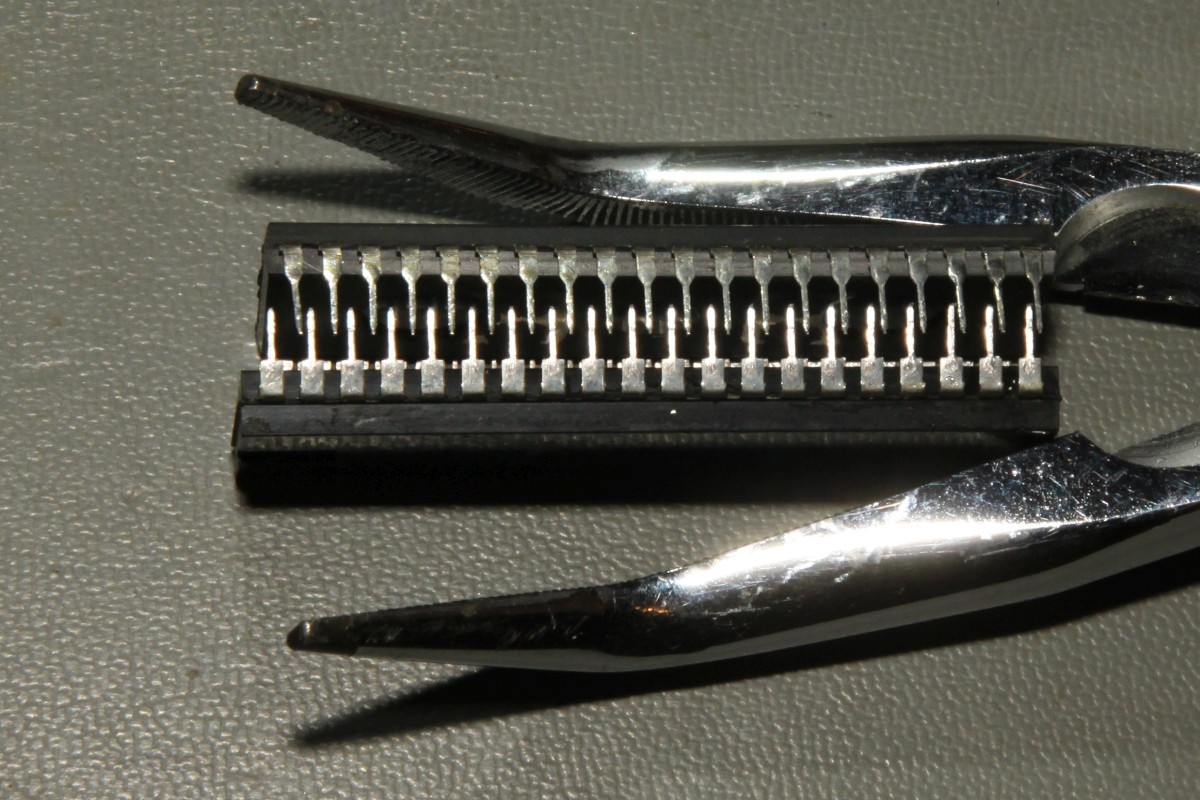

Moment... da stimmt doch was nicht - das Teil geht nicht richtig in den Sockel...

Invasion

Argh... die Russen haben wohl noch nie was von Zoll gehört, oder? Der Pinabstand ist hier nicht 2,54mm, sondern glatte 2,50mm. Mit etwas Vorsicht geht ein 40poliges IC gerade so rein, aber kontaktsicher geht anders. An der CPU liegt's übrigens nicht, die Symptome der Invasion ändern sich nicht...

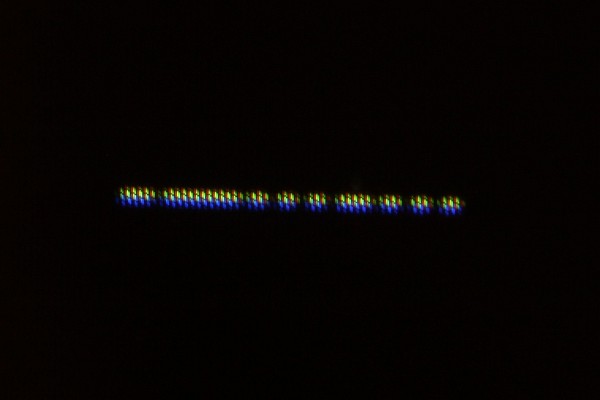

Das Bild sieht nach dem Einschalten so aus: keinerlei Initialisierungsablauf, der Prozessor legt sich sofort tot.

Invasion

Wenn man ganz viel Glück hat, dann tut das System nach einer der vielen Watchdog-Resets sogar kurz was:

Invasion

Phänomenal: wenn ich alle EPROMs ausstecke, dann läuft zwar kein Programm ab, aber der Prozessor rödelt brav vor sich hin. Wenn ich alle EPROMs außer #0 stecken lasse, dann ebenso.
Wenn #0 auf Platz #0 steckt, dann ist die CPU tot.
Wenn #1 auf Platz #0 und #0 auf Platz #1 stecken, danm läuft die CPU...
Vermutung: EPROM #0 ist korrupt. Kann ein falscher OP-Code die CPU in den Wartemodus zwingen?

Nächster Schritt: 2716 Ersatz brennen und testen...
Was auch nichts gebracht hat. Oh je...


{Weiter geht's} Das probehalber neu gebrannte ROM0 (2716 adaptiert auf 2708) hat leider nichts gebracht.

Invasion

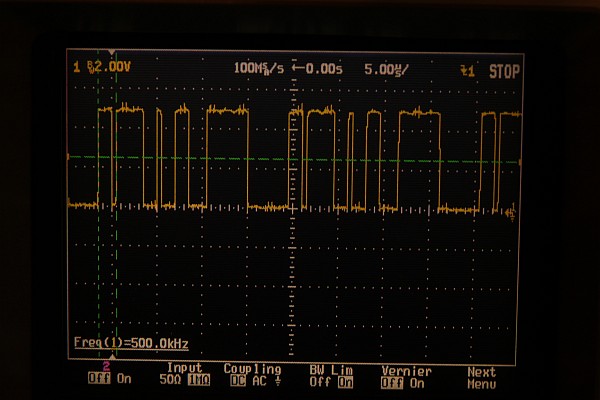

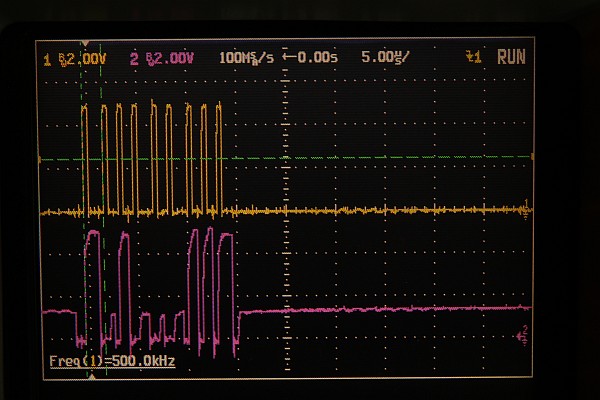

Das Verhalten ändert sich nicht. Jetzt muss ich in's Detail gehen... Daten und Adressbusse durchklingeln. Der Prozessor macht nach einem RESET genau neun Zugriffe auf Speicherstellen. Getriggert auf den Pin DBIN kann man das gut erkennen. Hier der Adressbus (ein Bit):

Invasion

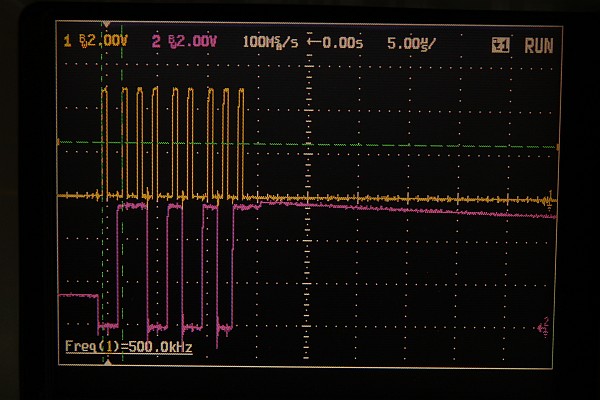

Hier der Datenbus:

Invasion

Nun ist Fleißarbeit angesagt: 8 Datenbuspins und 16 Adressbuspins aufnehmen und dann händisch in Hex umwandeln:

Invasion

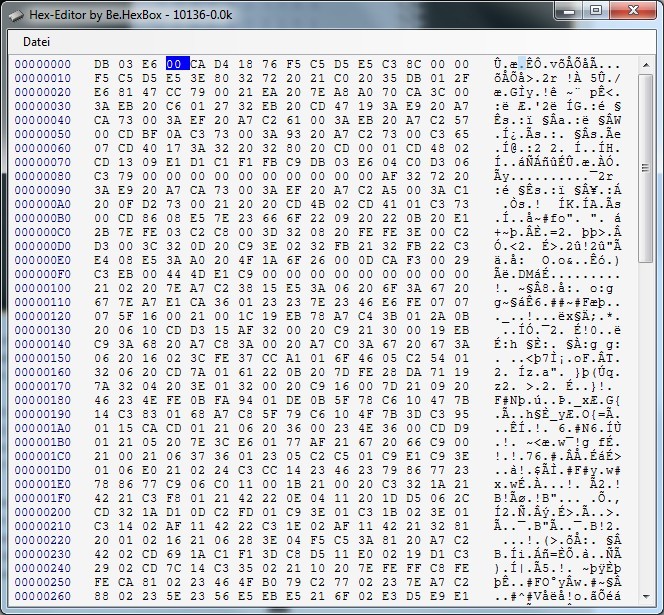

Ja, ich hätte auch den Logikanalysator nehmen können, aber das waren einfach zu wenige Bits... Das Ergebnis korrespondiert (nach Korrektur des Fehlers in Byte 0 FB-->DB)mit dem Hexdump vom MAME-ROM. Ein Blick in das 8080 Datenbuch ermöglicht ein Disassemblieren:

0000 IN 03
0002 AND 02
0004 JZ 18D4
0007 HLT

Gelesen wird also zu Beginn die I/O Adresse 03, dann wird Bit 1 maskiert und wenn das nicht "1" ist, dann wird nach Adresse 18D4 gesprungen. Ansonsten macht der 8080 HALT und legt sich schlafen. Genau das, was er gerade immer macht. Was ist auf I/O-Adresse 03? Laut MAME Sourcecode irgendwas mit dem Grafik-Schieberegister. Da der Sidam-Aufbau völlig anders ist, als die Vorgänger-PCBs, muss ich wieder suchen - und als nächsten Schritt mal die Bitabfrage aus-NOP-en.


{Noch weiter geht's:} Was für ein Drecksteil... ;-) Als Erstes habe ich mal die Bitmaske auf "immer richtig" geändert. X and 0 ist immer Null.

Invasion

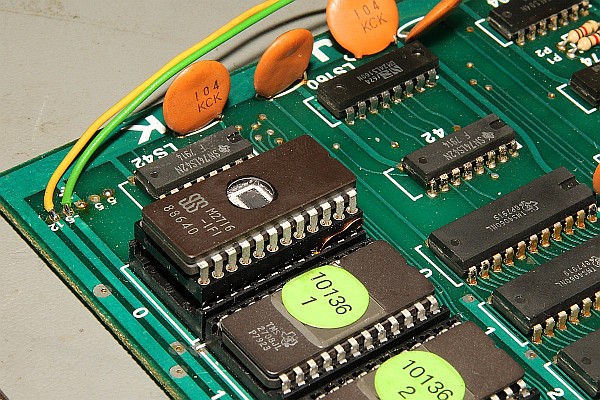

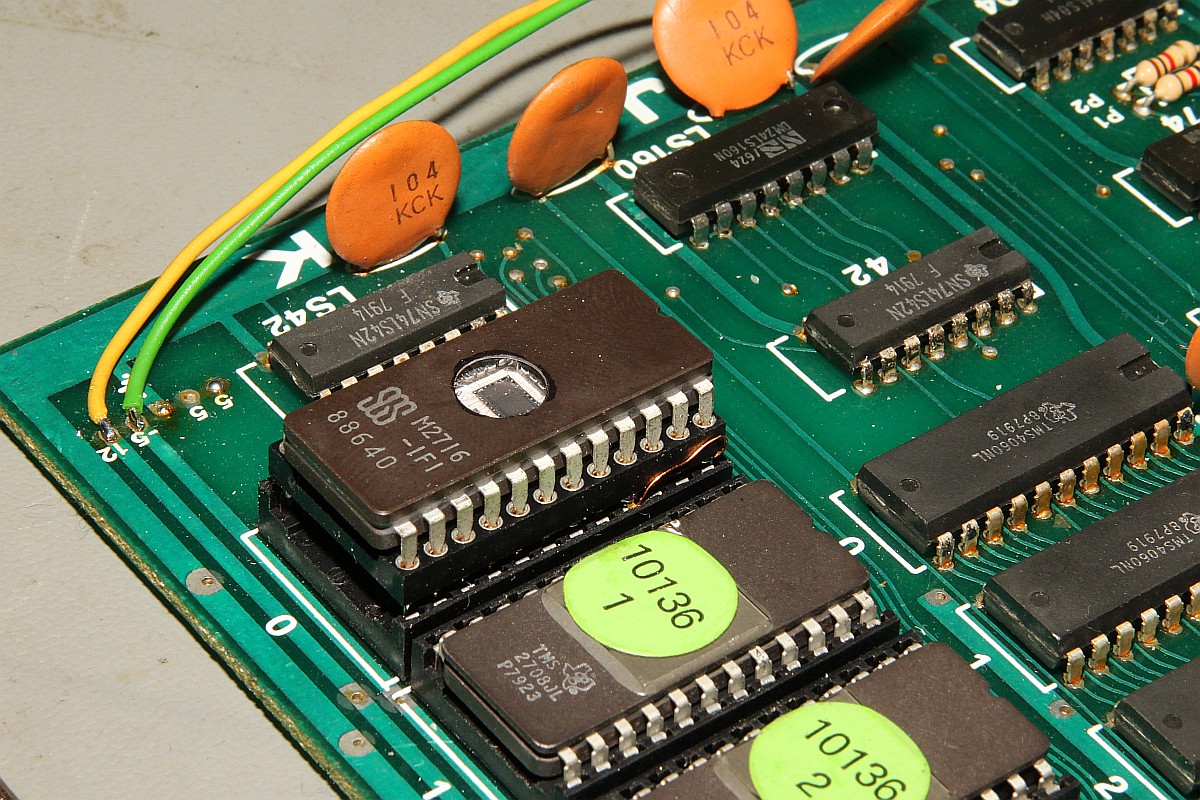

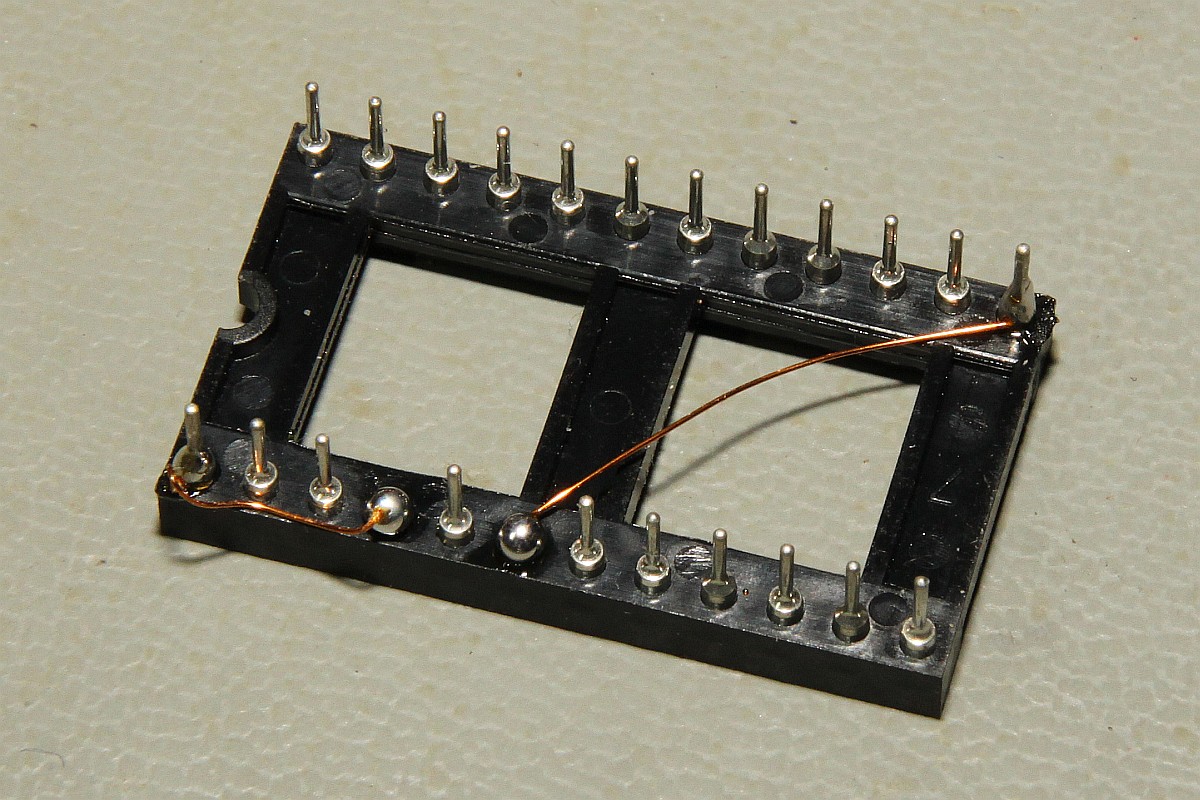

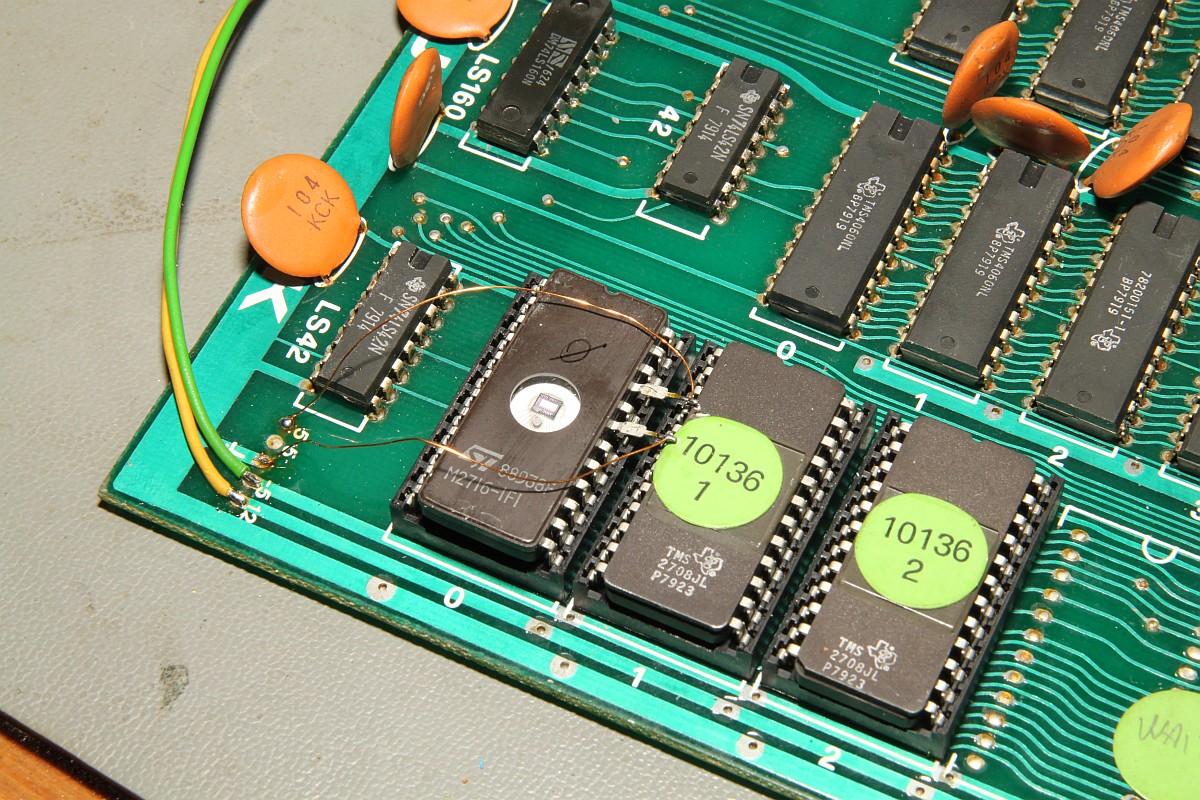

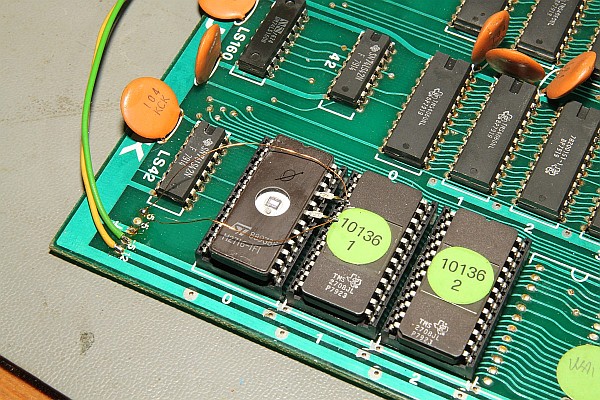

Dann endlich mal einen sauberen 2708-zu-2716-Adapter gebastelt:

Invasion

In Betrieb genommen:

Invasion

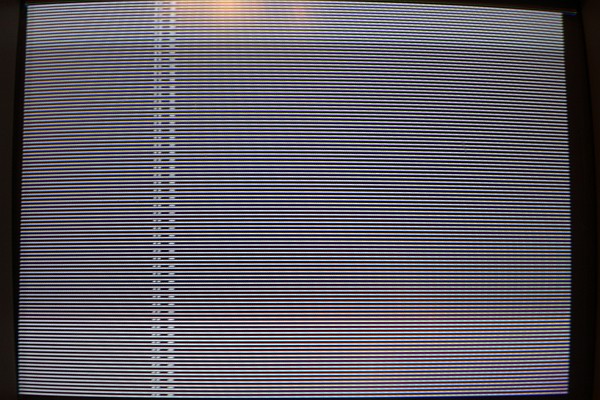

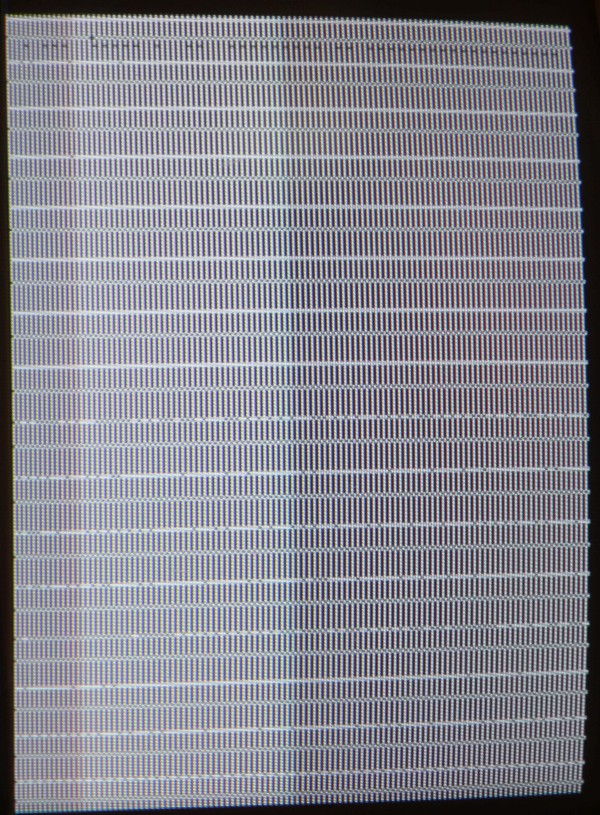

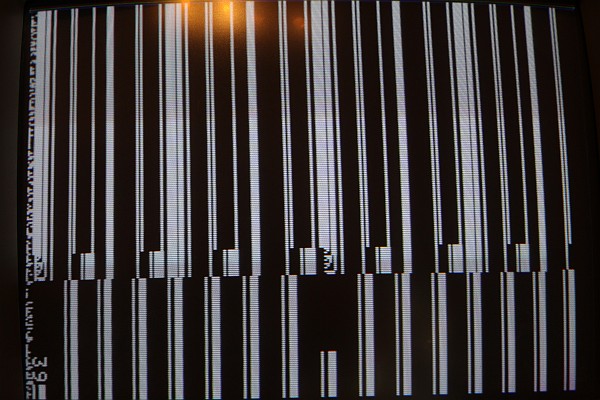

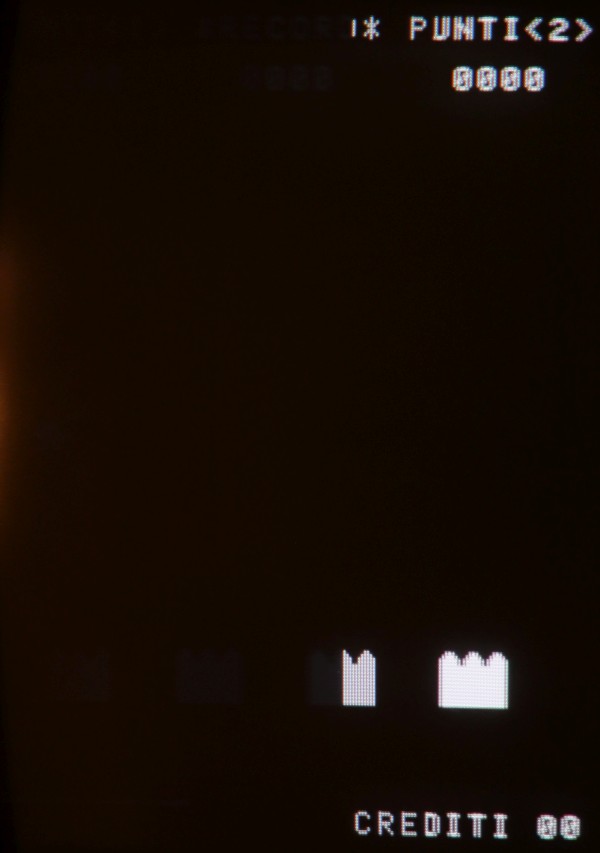

Wow - Huston, wir haben ein Bild!

Invasion

Danach allerdings wieder Stille im Digitalwalde... das gleichmäßige Muster am Adressbuss lässt eine Endlosschleife vermuten:

Invasion

Wieder mit der Hand am Arm Daten- und Adressbus durchgeklingelt und disassembliert:

Invasion

WTF! Jetzt fragt er auf Adresse 0x03 das dritte Bit ab... Ich muss unbedingt rausfinden, wo auf dieser blöden Platine I/O-Adresse 3 ist... 8080 ist nicht trivial, I/O-Zugriffe haben keinen eigenen Pin, der das anzeigen würde. Die in den Büchern beschriebenen IN- und OUT-Signale werden erst mühsam generiert, weil der Prozessor während der ersten OP-Code-Microzyklen ein Statuswort auf den Datenbus legt, welches man mit dem SYNC-Pin latchen kann. Daraus kann man dann entnehmen, ob ein I/O Zugriff stattfindet. Die Logik dafür muss ich jetzt auf der Platine suchen, für die ja bekanntlich kein Schaltplan existiert...


{Endspurt:} Es ist nicht einfach... der Space Invaders Plan ist ganz anders aufgebaut, der Plan von Lich ist unvollständig... Das hier ist quasi ganz neu. Deswegen ist die Suche auch so schwer - selbst die trickreiche Bitshifter-Aktion hat andere TTLs als im Original. Nur 8080 und die TMS4060 RAMs und die EPROMs sind gleich. Mir bleibt erstmal nur die Möglichkeit, im Assemblercode zu pfuschen: wenn man jetzt aus dem RET NZ ein simples RET macht, dann wird auch wieder der nächste I/O Zugriff ignoriert...

Invasion

Ist es nicht putzig, wie der Kleine den Buchstaben klaut... genau so, wie Sidam das Spiel geklaut hat.

Invasion

Invasion

Leider springt das Spiel aus dem Attract Modus ganz schnell wieder raus und hängt sich auf...

Invasion

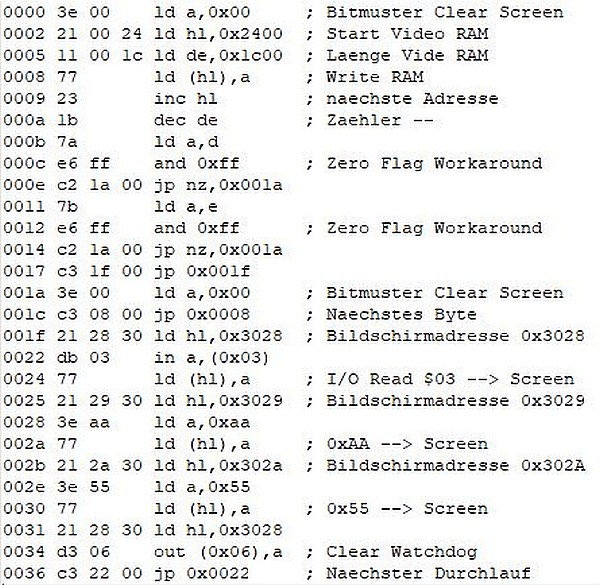

Grafik geht also, nur warum gehen die I/O-Zugriffe nicht? Viel gelernt, das Rumpfuschen im Code macht richtig Spaß - langsam verstehe ich die Leute, die so Sachen wie Highscore Saver machen - aber bei der Reparatur hat mir das bisher leider noch nicht geholfen... Next Step: wenn die Hardware nicht macht, was die Hardware soll, dann muss man eben ein eigenes Diagnoseprogramm schreiben. 8080 hatte ich noch nie, aber der ist fast wie Z80, nur schlechter. Irgendwas geht beim Zugriff auf I/O $03 schief, also möchte ich das permanent gelesene Byte gerne mal auf dem Bildschirm visualisieren, den Watchdog regelmäßig löschen und vorher den Bildschirm reinigen... Dazu ein kurzes Programm, welches als HEX-File in EPROM#0 gebrannt wird:

Invasion

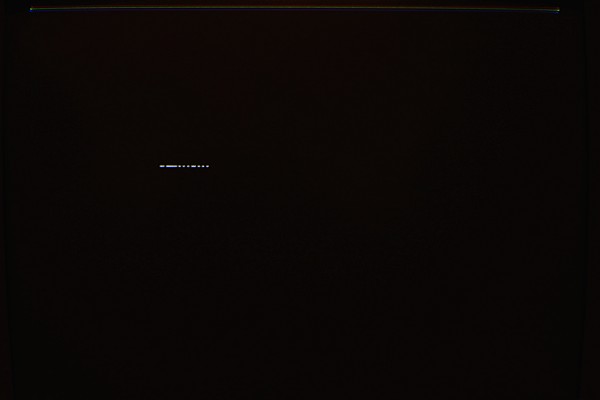

Tatsächlich erscheint nach dem Anschalten nach einem Clear Screen folgendes statisches Bild:

Invasion

Wenn man genau hinsieht, kann man das zurückgelesene I/O-Byte #3, danach 0xAA (10101010) und 0x55 (01010101) erkennen (Bitreihenfolge ist vertauscht!).

Invasion

Jetzt geh ich auf's Ganze: Reverse Engineering des Schaltplanes (das Teil scheint übrigens keinen HW-Barrel-Shifter zu besitzen) und 8080 Assembler-Programmierung. Ich mach die Sau fertig. Diese Platine wird nach meiner Pfeife tanzen! ;-)

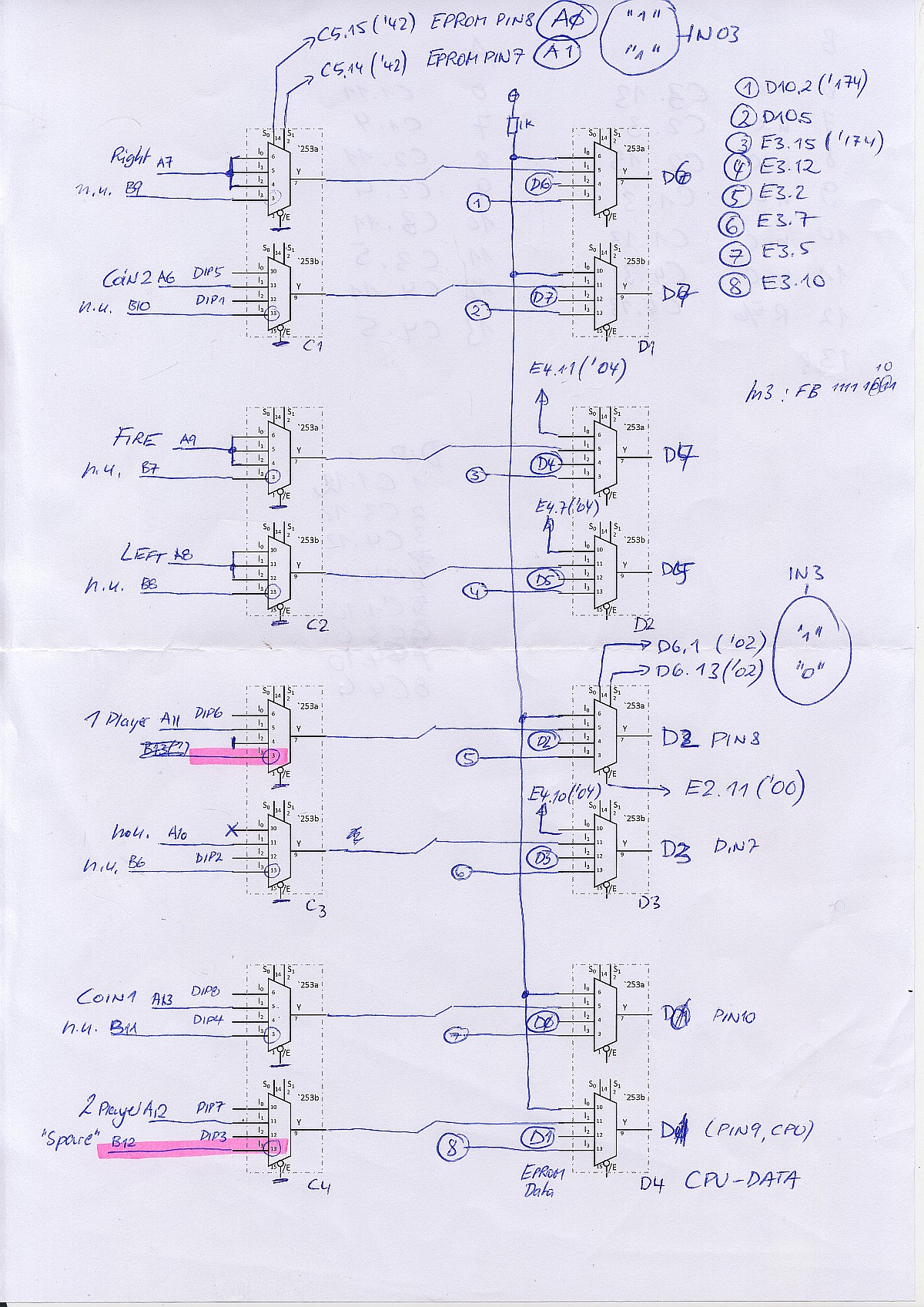

in mühsamer Kleinarbeit habe ich die Datenpfade durch das Multiplexergrab auf der Platine geklingelt:

Invasion

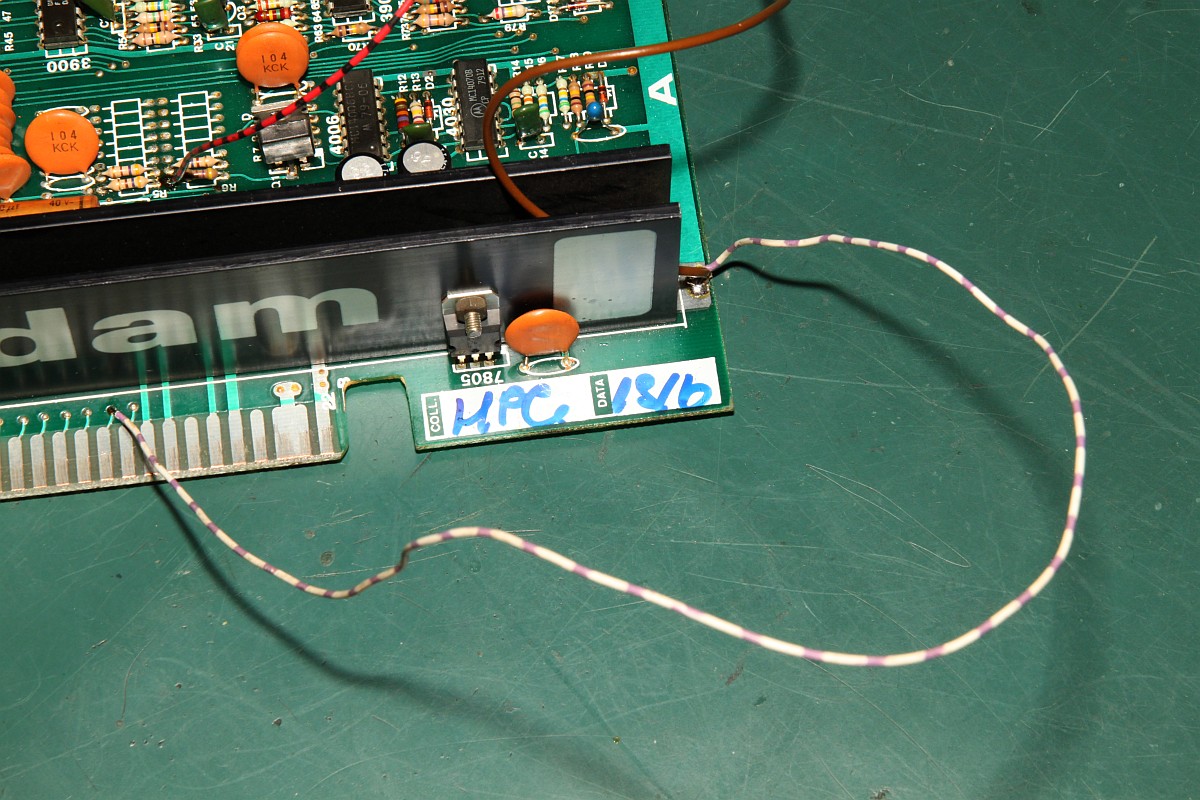

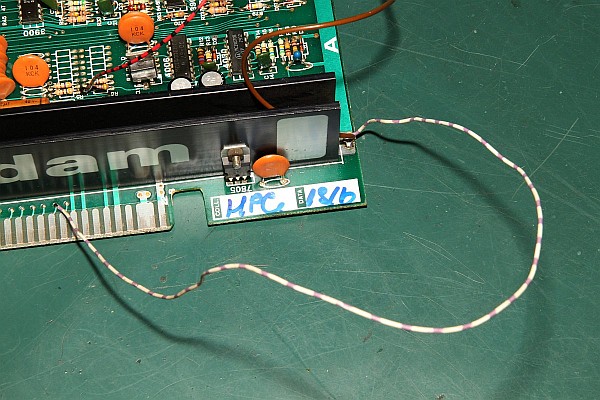

Die beiden rot markierten Eingänge führen zu den beiden Bits, derentwegen das Programm immer stehen bleibt. Die Sidam Invasion Doku schweigt sich über die Funktion dieser Pins aus. Ich manipuliere händisch, erst mal Edge Connector B12:

Invasion

Dann eine Transistormimik auf der Platine, deren Sinn ich noch nicht begriffen habe: hier erwartet das Programm +5V statt 0...

Invasion

Voila! Das Programm startet, geht in den Attract Screen und stürzt dann beim Aufbau der Invader-Schar ab - das mag aber an defekten RAMs oder schlechten ROMs liegen. Ich wusste doch, dass die TTLs keine Fehlfunktion haben...

Invasion

Nebenbei hab ich übrigens noch Zeichensätze entworfen, 8080 Printchar und Printstring geschrieben, alles von Null an und ausschließlich in Assembler. Und ohne aus dem Netz zu kopieren. ;-)

Invasion

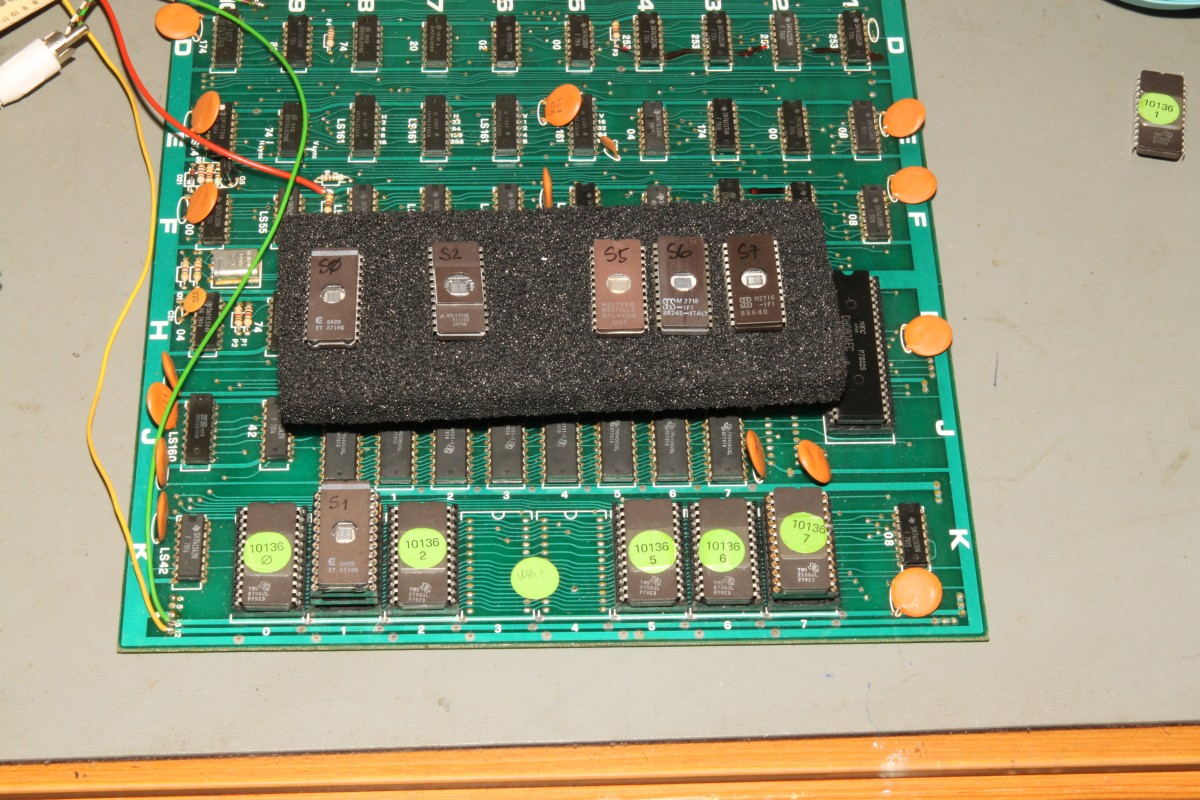

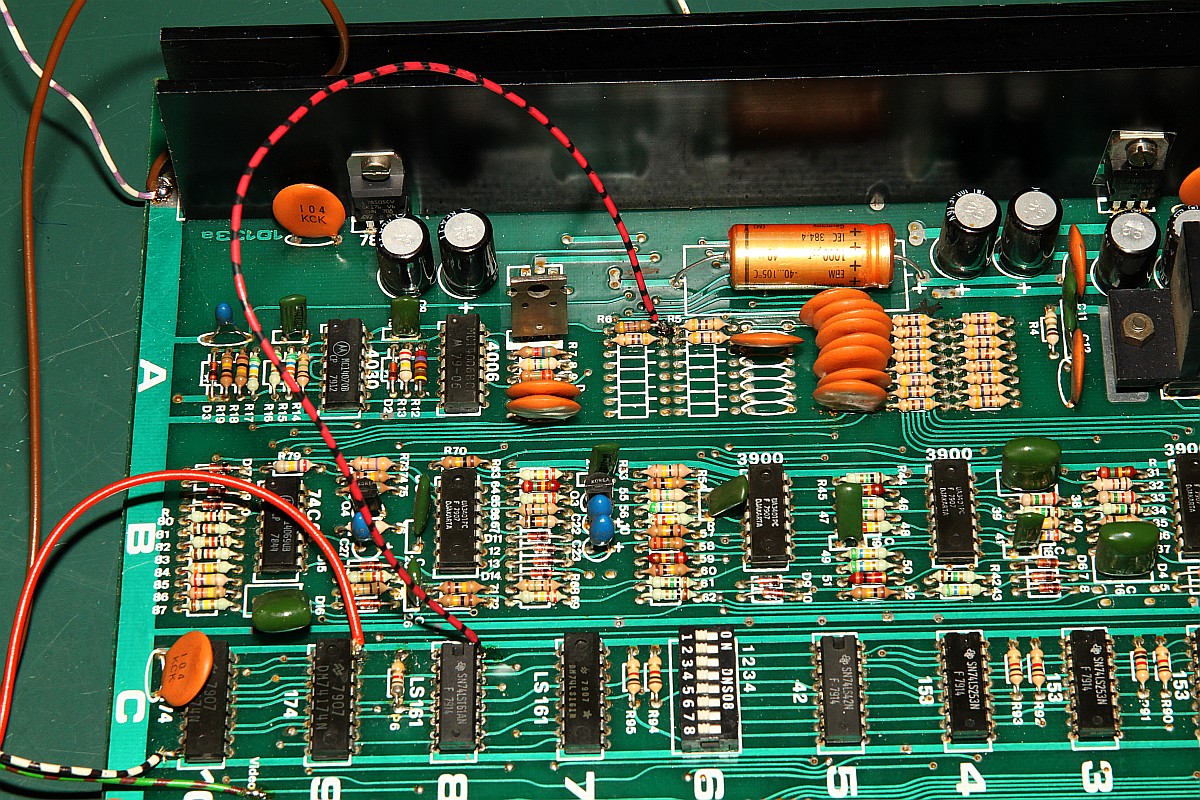

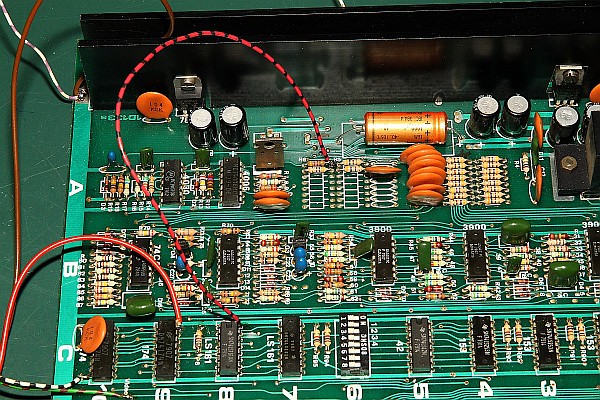

Nachdem stundenlanges Messen, der Entwurf eigener Test-Assemblerprogramme und Sonstiges mir allerlei Interessantes über diese Platine verraten hat - in erster Linie, was alles NICHT defekt ist - habe ich den nächsten logischen Schritt gewagt. EPROMs neu brennen:

Invasion

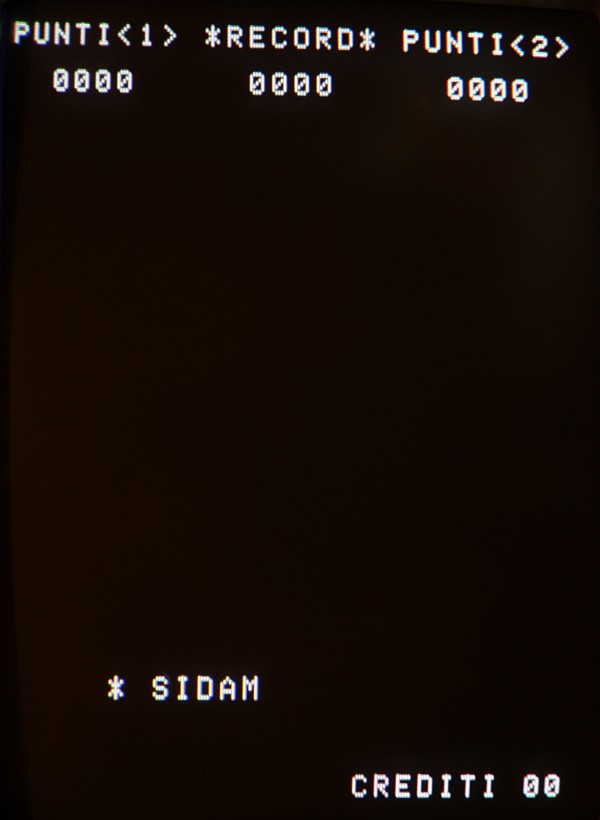

Dank der Drahtbrücken im Eingangskreis startet alles wie gehabt...

Invasion

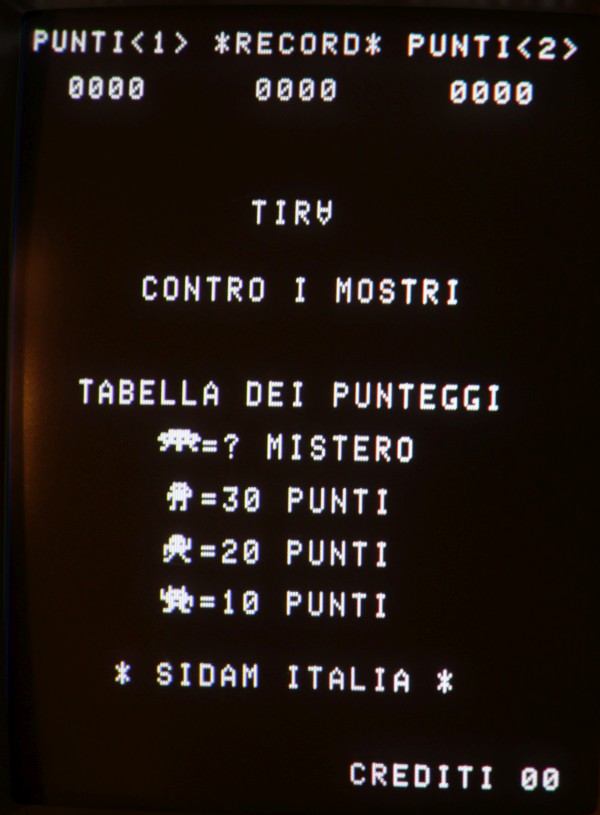

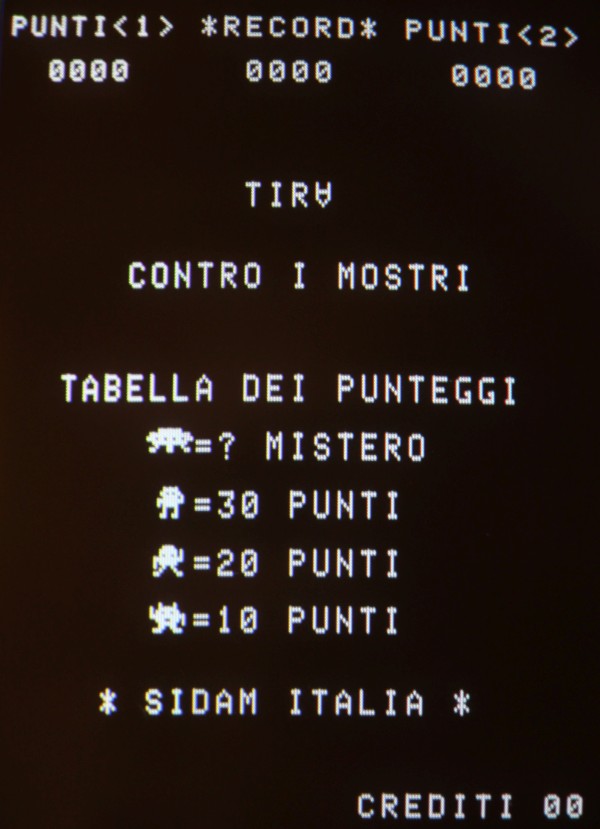

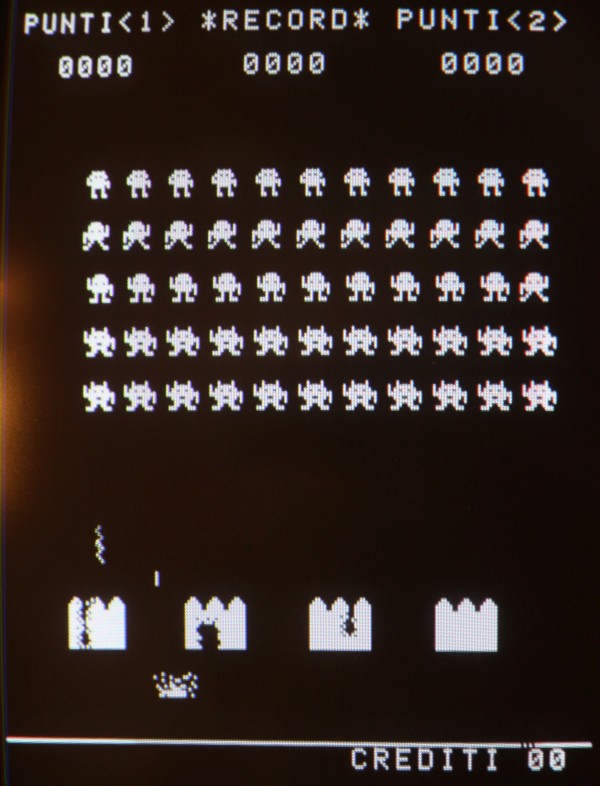

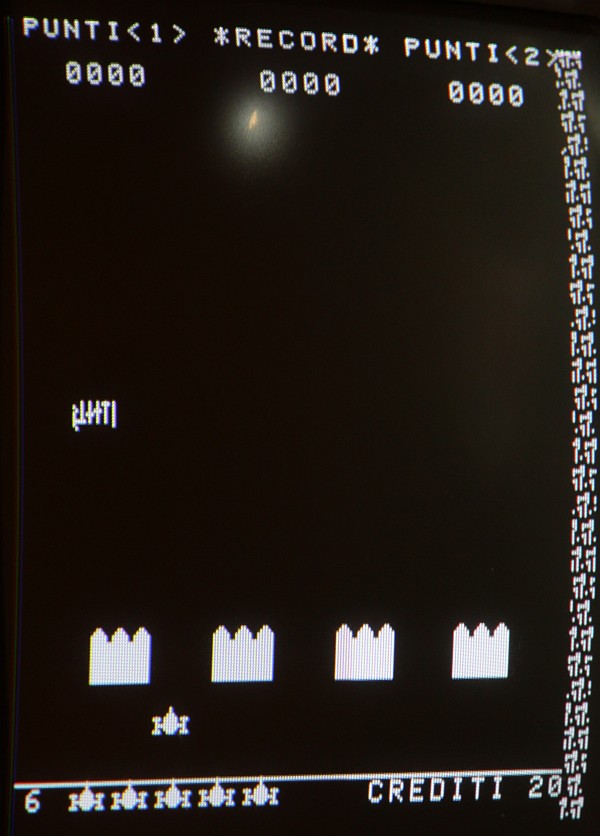

...um dann im Attrakt Screen einfach zu FUNKTIONIEREN!

Invasion

Das ist das Gefühl, welches ich so liebe. ;)

Fazit: EPROM 1 ist defekt und die blöde Platine startet nur, wenn diverse Eingänge richtig beschaltet sind. Muss man erst mal drauf kommen. Nebenbei, ein RAM-Fehler wäre recht unwahrscheinlich gewesen, da die TMS4060 RAMs mit 1-Bit Datenbusbreite sind. Wenn da eines verreckt, dann ist der Schaden meist viel deutlich sichtbarer, zumal ein großer RAM-Bereich direkt auf den Schirm gemappt wird.

Noch ein Fazit: Invasion besitzt keinen Space Invaders Barrel Shifter, die Lesezugriffe auf 0x03 gehen direkt an die benannten Ausgangspins. MAME erzählt im Source Code daher entweder Lügen oder bestenfalls gar nichts...

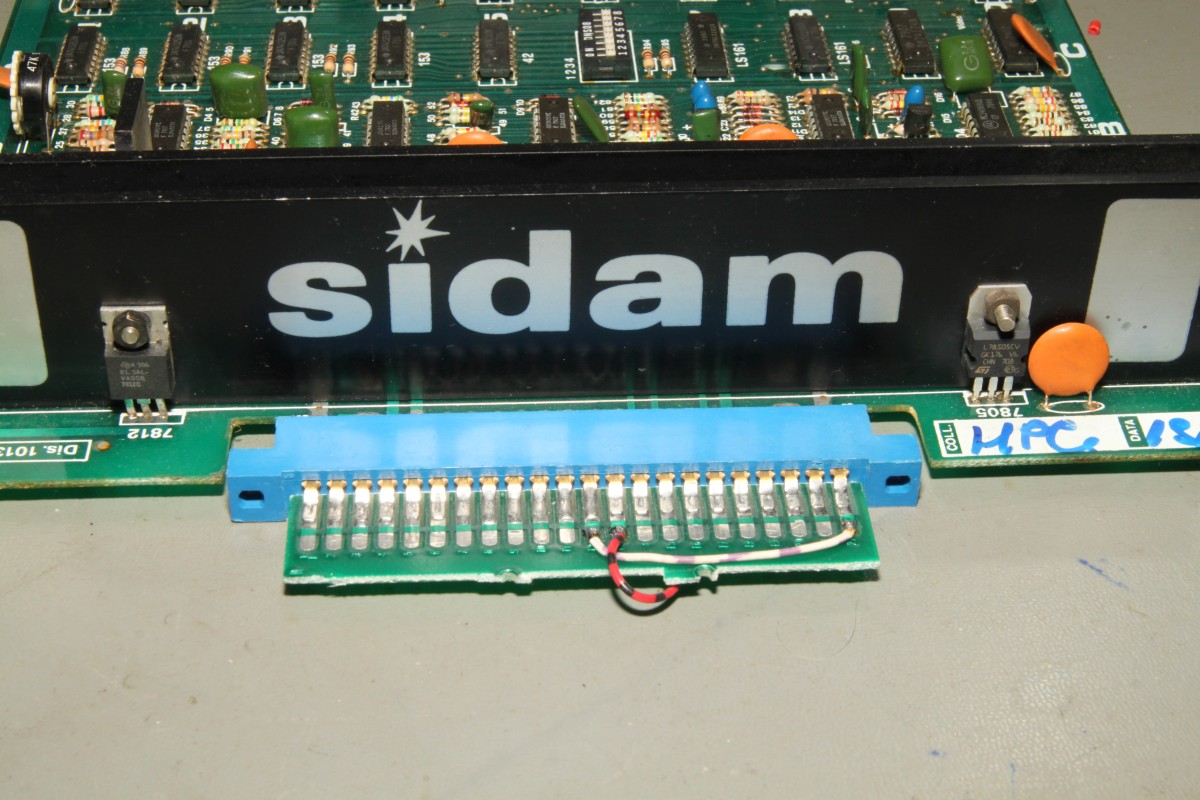

{Nachspurt:} Die Sidam-Geschichte war noch nicht ganz fertig... Daher hab ich mal einen hübschen Spezialadapter gebaut, der die richtigen Signale auf das Board gibt, damit das Spiel startet:

Oberseite B12 wird mit B22(GND) verbunden und
Unterseite A16 wird mit Oberseite B13(+5V Hilfsversorgung) gebrückt.

Invasion

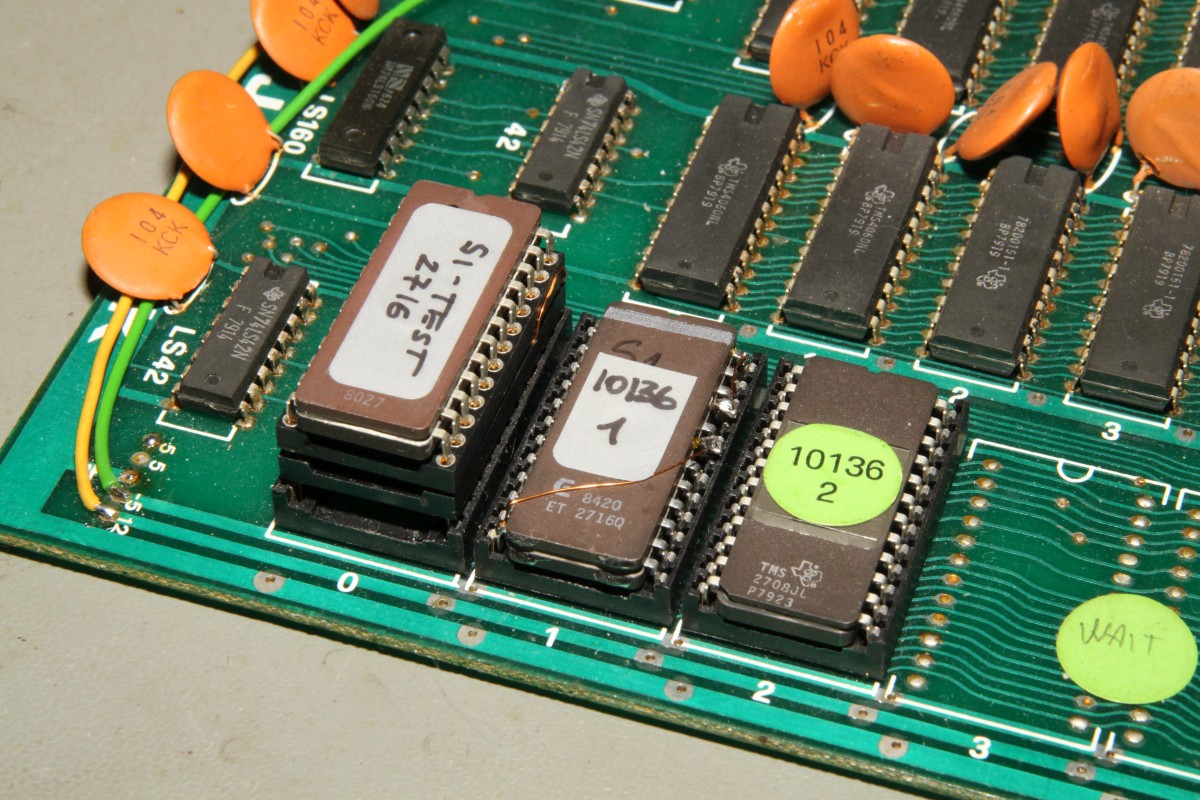

Mit dem Testrom im Steckplatz 0...

Invasion

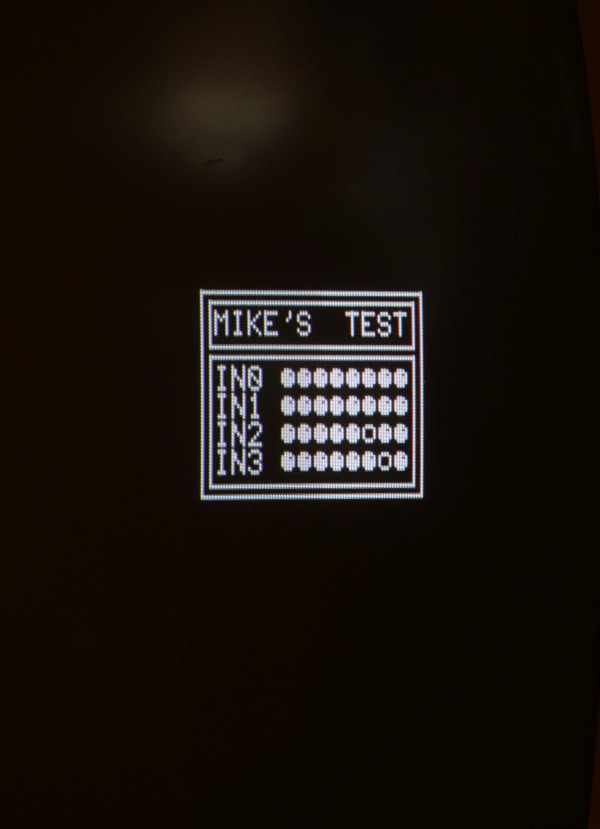

...ergibt sich folgendes Bild:

Invasion

So soll es sein. Die PCB läuft mit dem Adapter problemlos an. Zum Ende der Reparatur habe ich wieder den originalen 8080 eingesteckt:

Invasion

Nee, oder? Der Kollege ist hin - läuft auch mit dem Test-ROM nicht!

Also fassen wir zusammen:
Sidam Invasion läuft nur, wenn an zwei Eingängen des Steckers (B10 und A16) richtige Pegel anliegen.
Die CPU war defekt.
ROM1 war defekt.

Ist das Übel, wenn mehrere ungünstige Faktoren zusammen kommen, aber jetzt habe ich fertig. ;-)

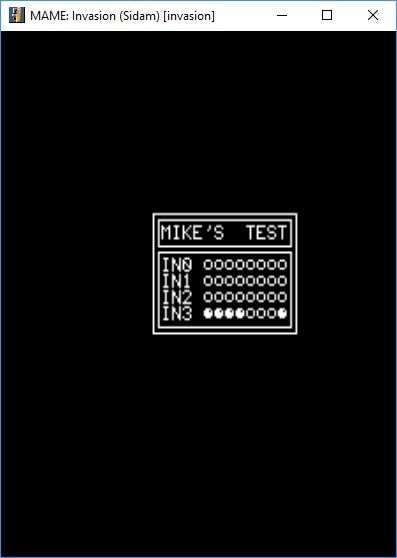

{Space Invaders Test ROM} Dieses ROM startet ab Adresse 0x0000 und kann als 2708 (oder '16 oder '32, je nach PCB in Steckplatz 0 gesteckt werden. Es löscht den Bildschirm und visualisiert den Zustand der Input-Daten 0, 1, 2 und 3. Je nach Modell finden sich darin die Controls, DIP-Schalter und (wenn vorhanden) Schieberegister. Außerdem wird zyklisch der Watchdog zurückgesetzt. Wenn das Spiel mit diesem ROM funktioniert (die übrigen ROMs können stecken bleiben), dann funktionieren zumindest CPU, Video-Generierung und der Video-Bereich der RAMs - das ist schon mal eine ganze Menge. Wenn das ROM nicht funktioniert, dann kann man damit zumindest schon mal sinnvoll auf Fehlersuche gehen, weil immer nur zyklisch die Displayschleife durchfahren wird.

... Space Invaders Test ROM
Midway 8080 Hardware Testrom - passt für SI, SI2, Sidam und ähnliche Hardware. Source Code liegt mit bei.
