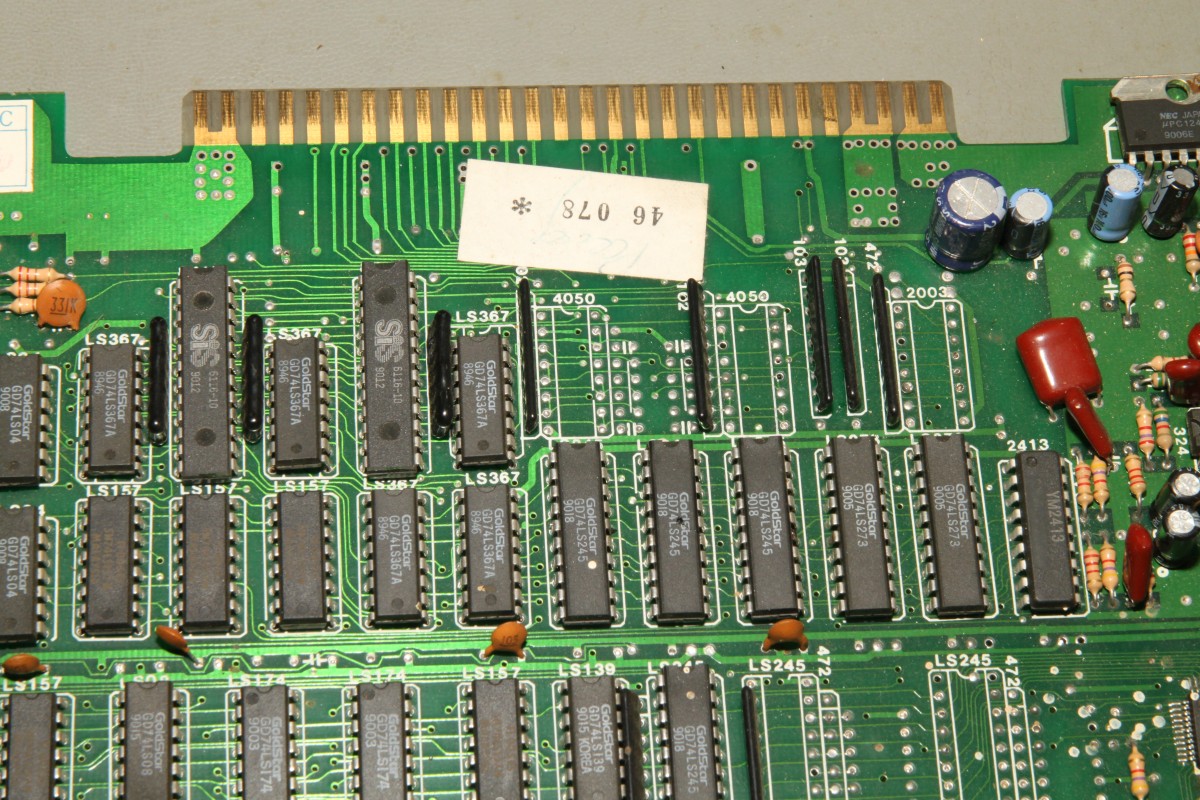

{Pang Bootleg} Zur Entspannung ein Pang Bootleg. Gleich beim Starten erscheint ein Credit und es reagiert nicht weiter. Die Eingangsbuffer sehen nicht gut aus, außerdem werden sie sackheiß...

Pang Bootleg

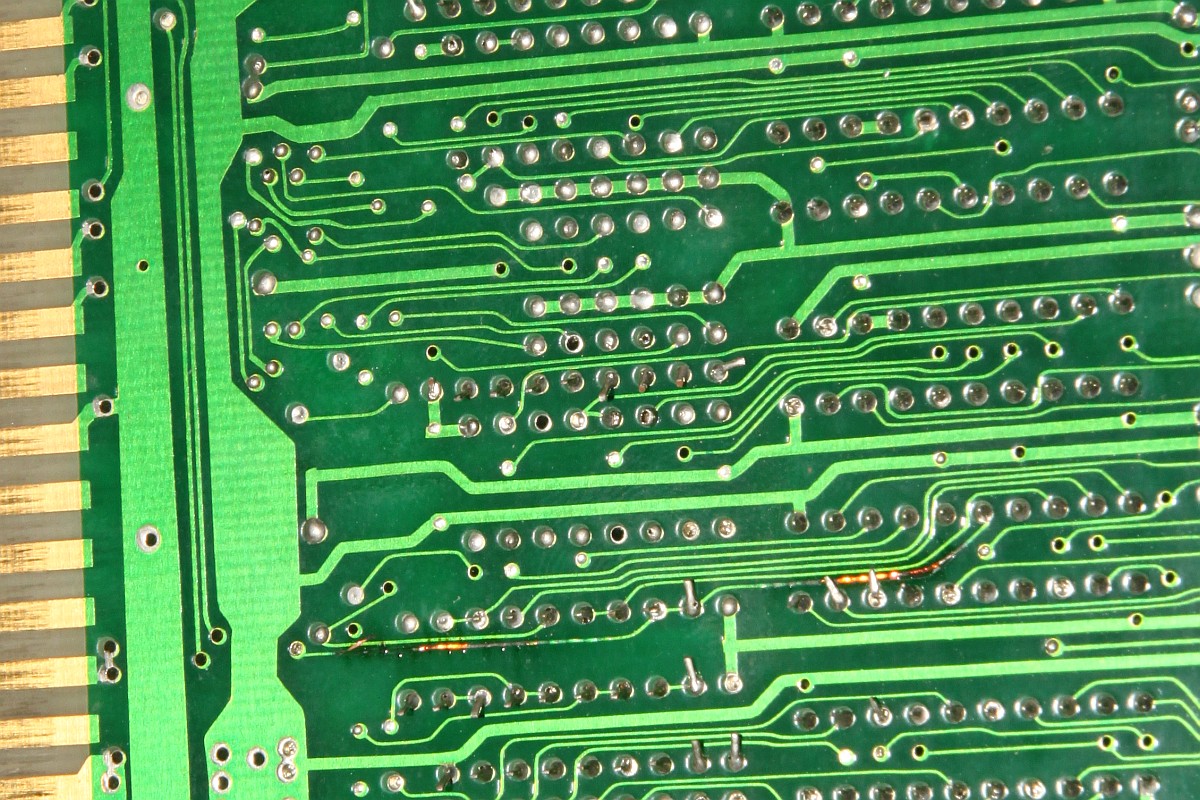

Unten drunter sieht es noch schlechter aus... wohl mal den JAMMA-Stecker verkehrt herum draufgesteckt...

Pang Bootleg

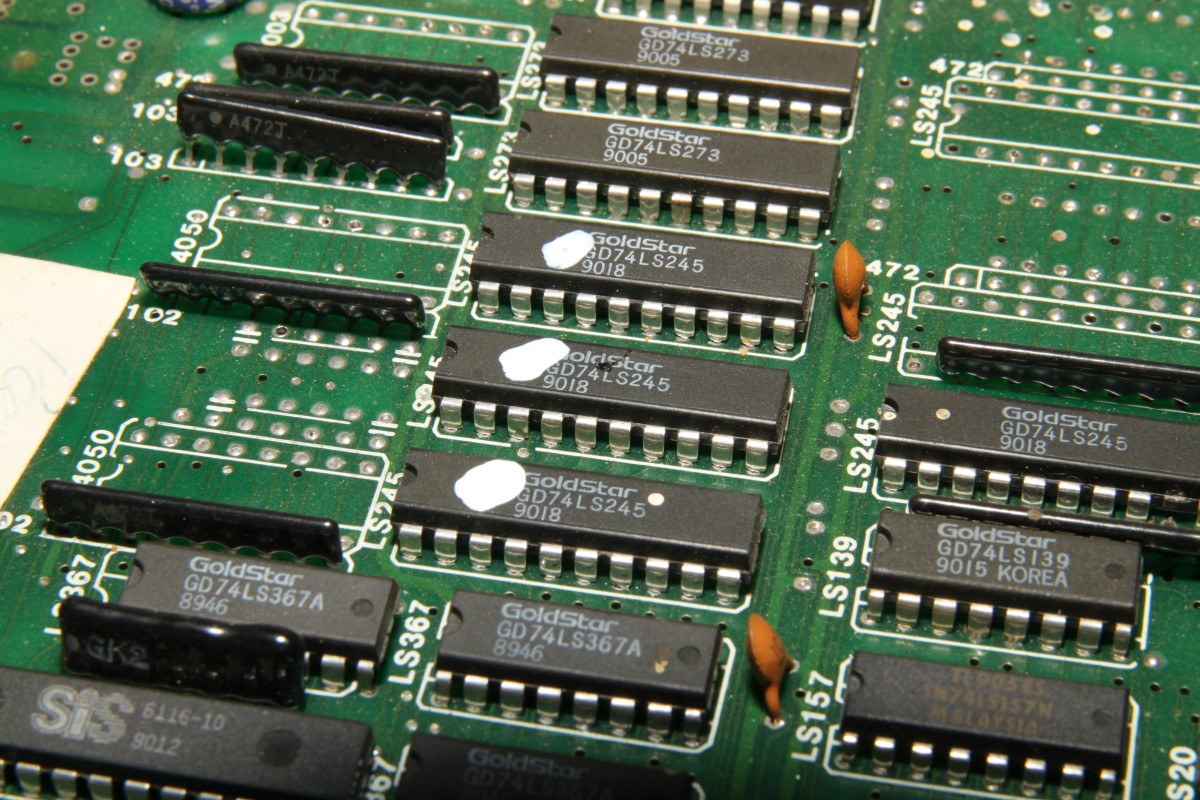

Die drei müssen raus:

Pang Bootleg

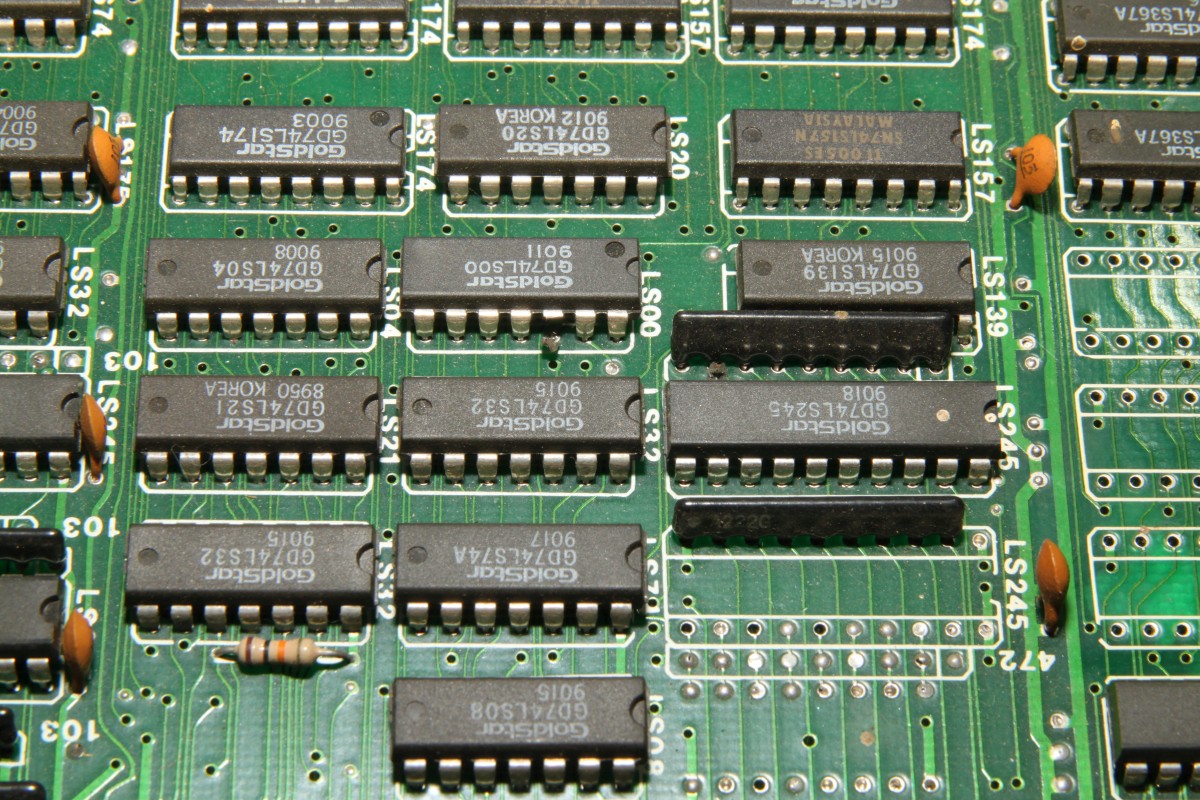

Nebenbei - auf dem Bootleg haben selbst die Bootlegger noch ganz schön rumgepfuscht - quick + dirty...

Pang Bootleg

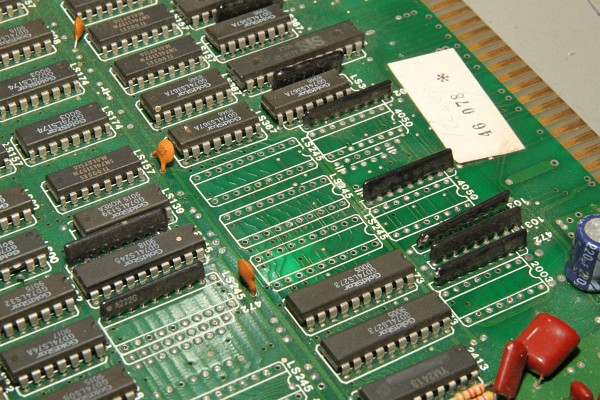

Raus mit den Leichen:

Pang Bootleg

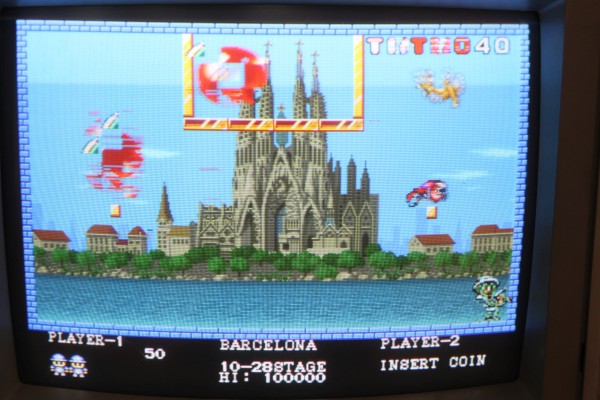

Houston - wir haben ein Bild. Ein schlechtes...

Pang Bootleg

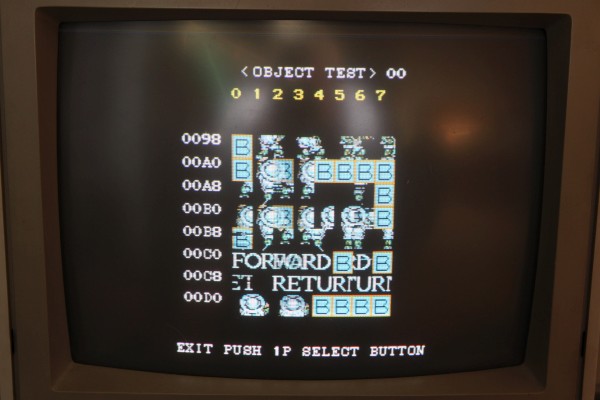

Über den Testmodus - die Controls gehen jetzt ja wieder - kann man die Grafik anzeigen lassen. Das schafft stabile Verhältnisse zum Messen:

Pang Bootleg

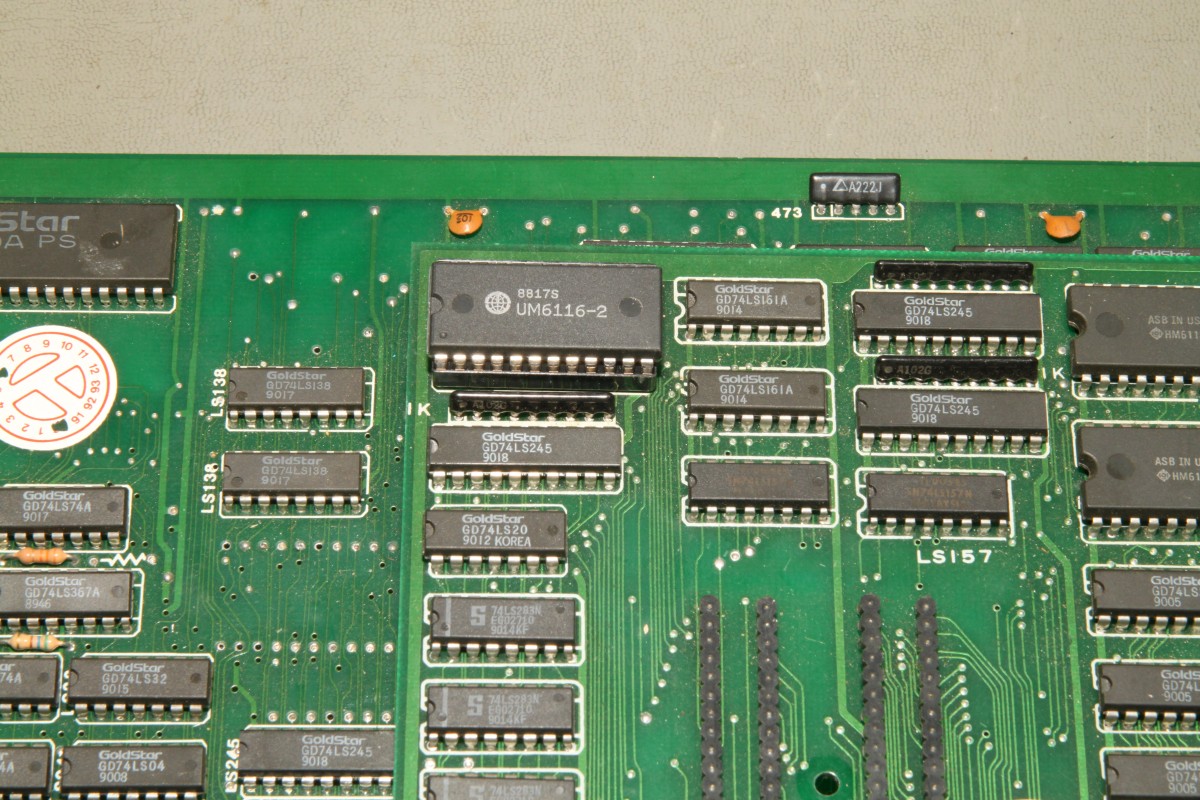

Das RAM hier hat einen ganz schlappen Datenbus. Völlig abgerundete Flanken. Raus damit und ein Neues rein:

Pang Bootleg

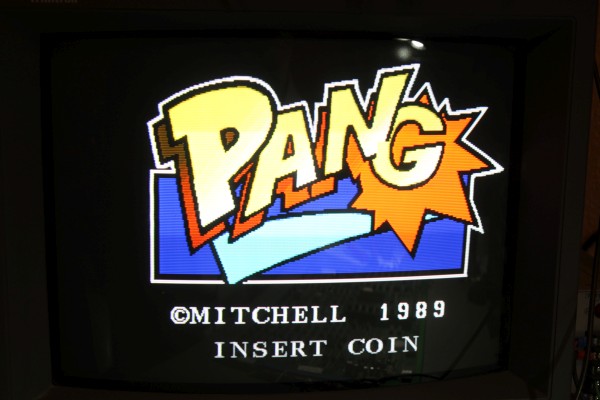

Geht doch. Die Grafik ist nicht ganz 100%ig, ich schiebe das mal auf's Bootleg.

Pang Bootleg

Pang Bootleg

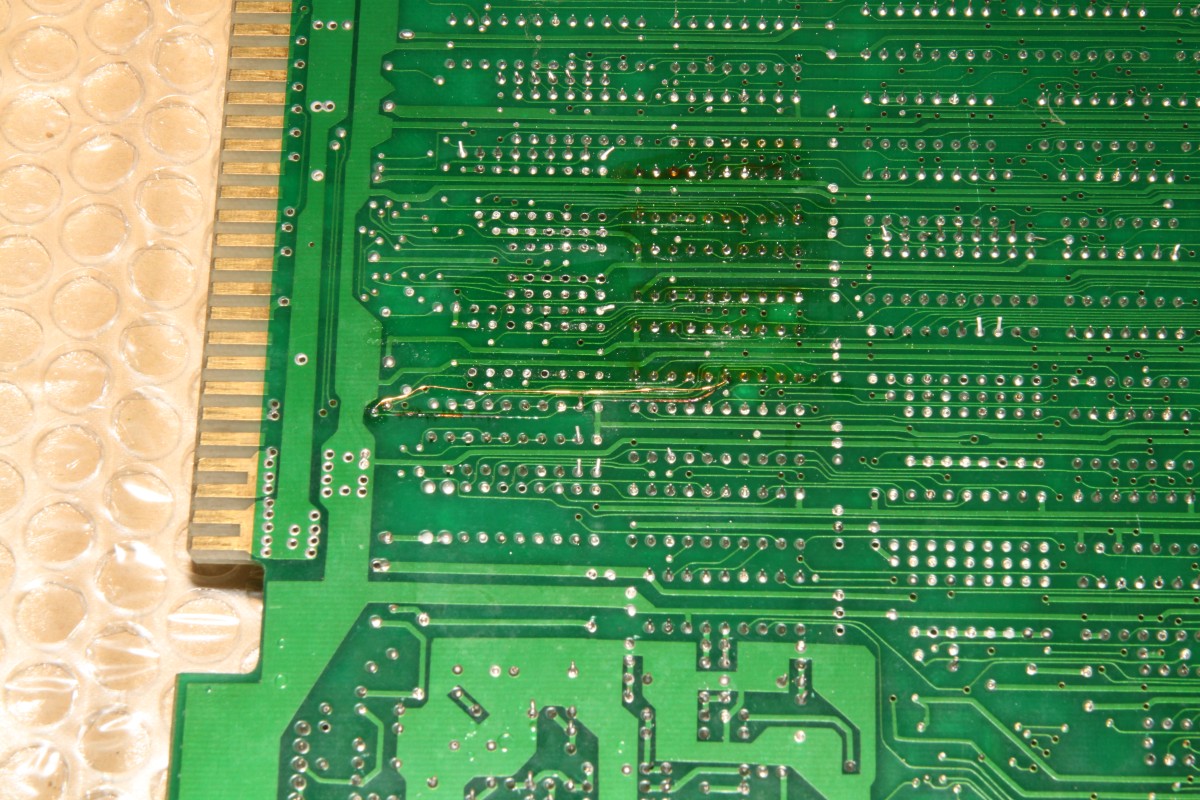

Hier die geflickte Unterseite:

Pang Bootleg

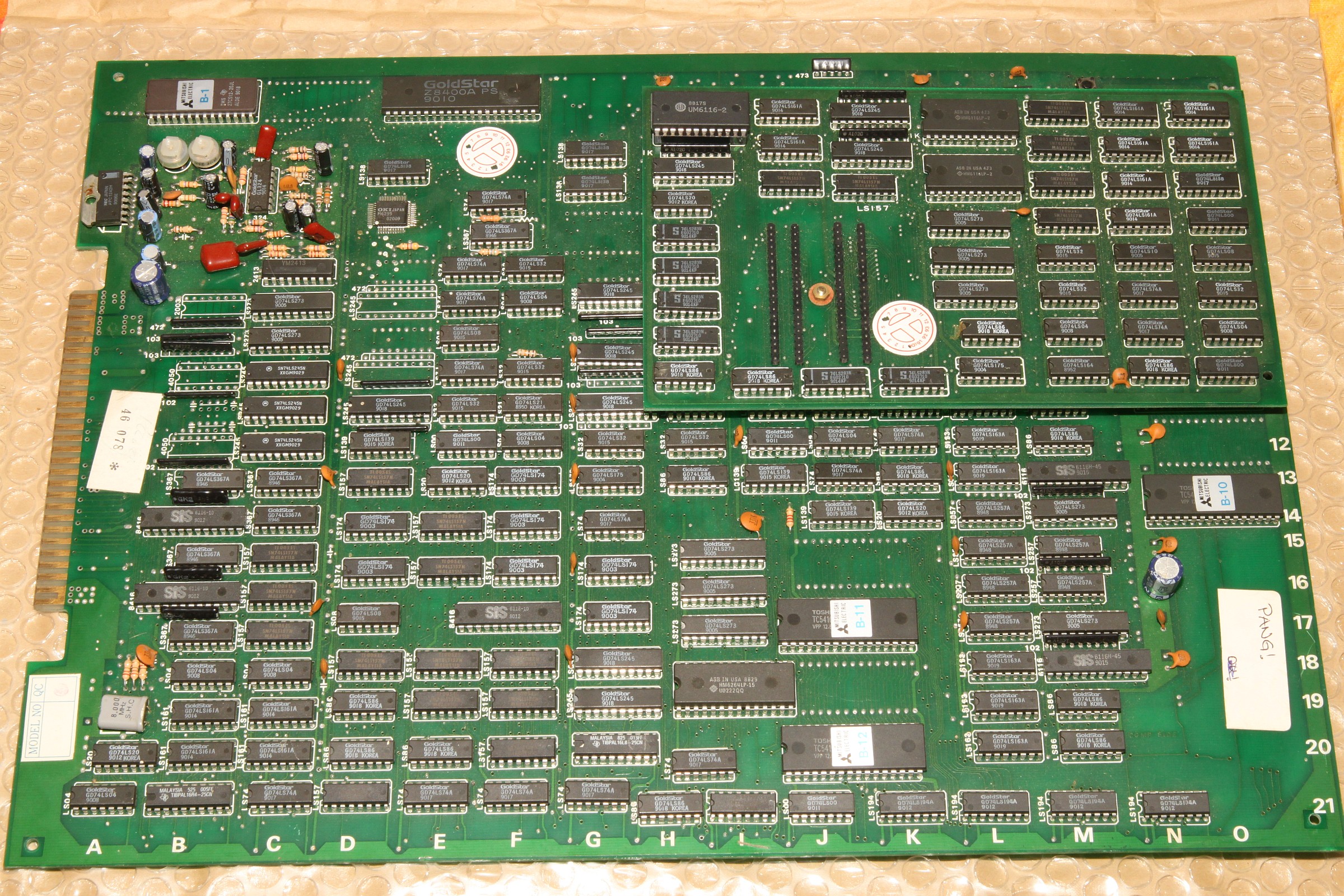

Und die PCB in ihrer ganzen Bootleg-Pracht:

Pang Bootleg
