{Philips N2209 Cassette Recorder} Da will man endlich mal seinen KIM-1 mit Software über Cassette füttern und stellt fest, dass das Abspielgerät nicht mehr funktioniert. Die Rollen drehen sich nicht...

Philips N2209 Cassette Recorder

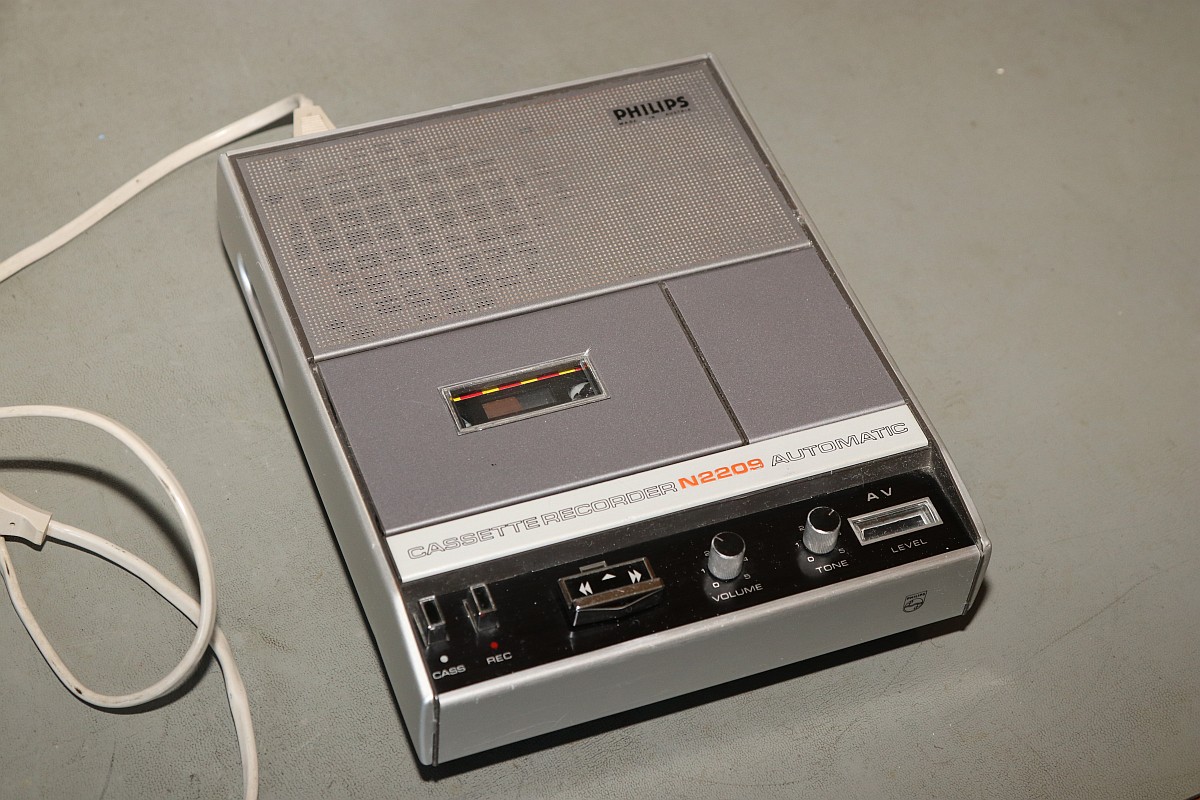

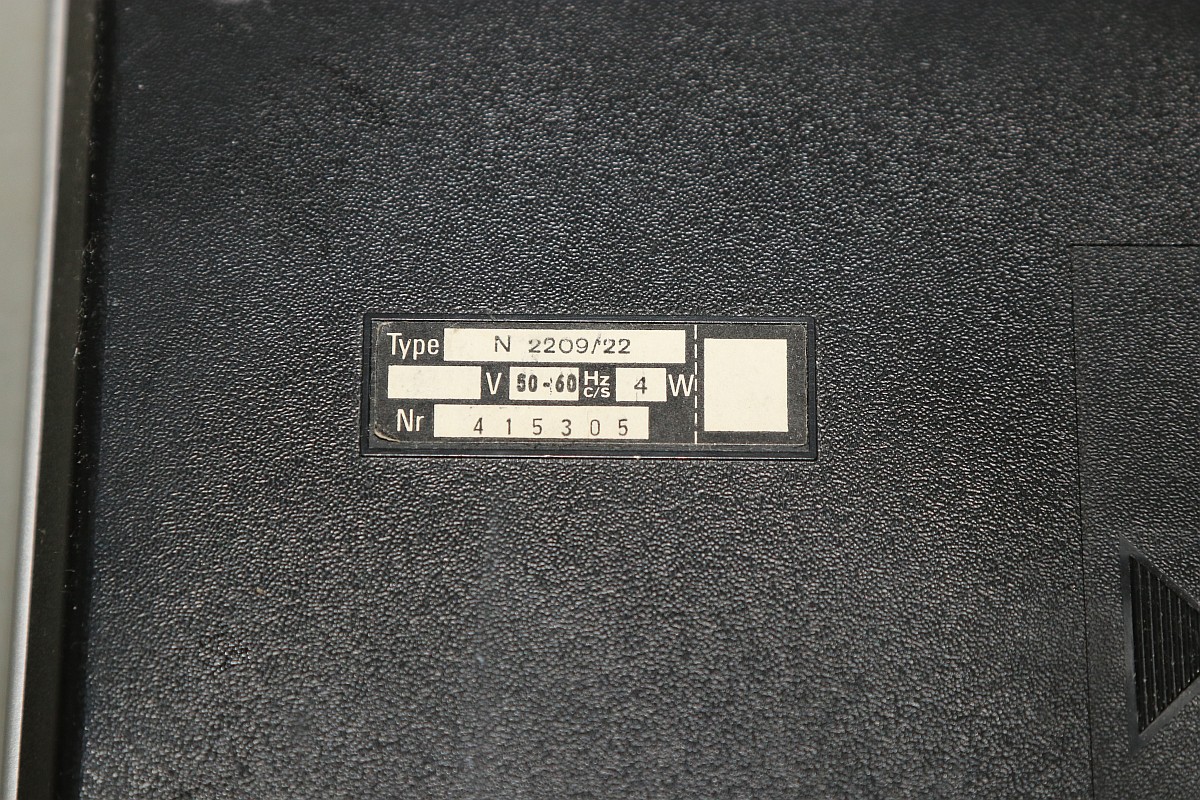

Es handelt sich um ein schönes, einfaches Monogerät mit gewöhnungsbedürftigem Einhebelsteuerknopf...

Philips N2209 Cassette Recorder

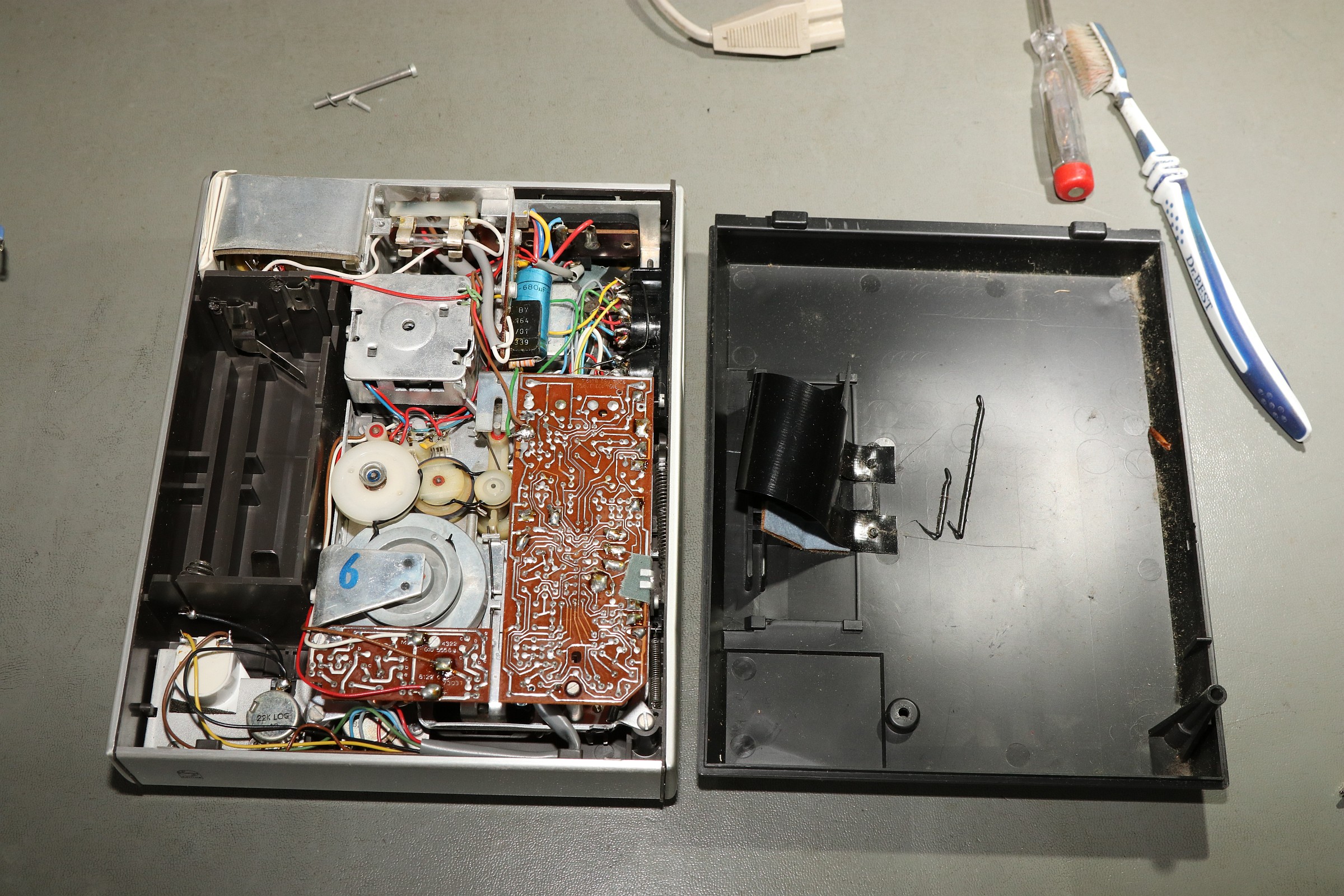

Die Gehäusehälften sind schnell auseinandergeschraubt - die Ursache der Bewegungslosigkeit ist schnell gefunden: Philips-typisch haben sich mal wieder die Gummiriemen verflüssigt...

Philips N2209 Cassette Recorder

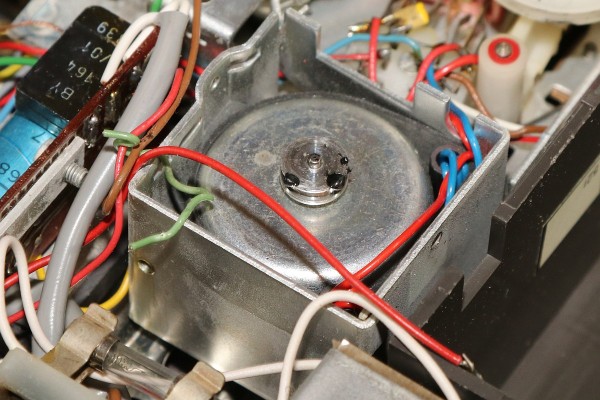

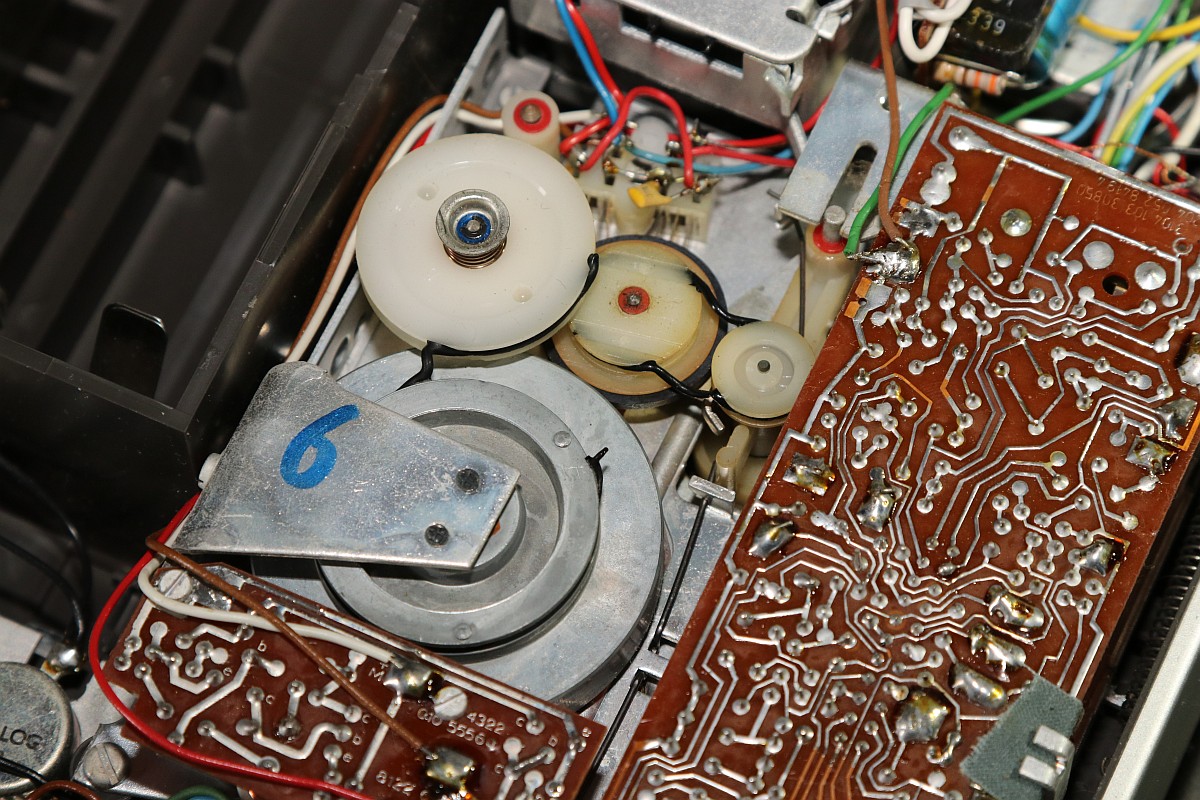

Da ranzukommen ist eine Kunst für sich...

Philips N2209 Cassette Recorder

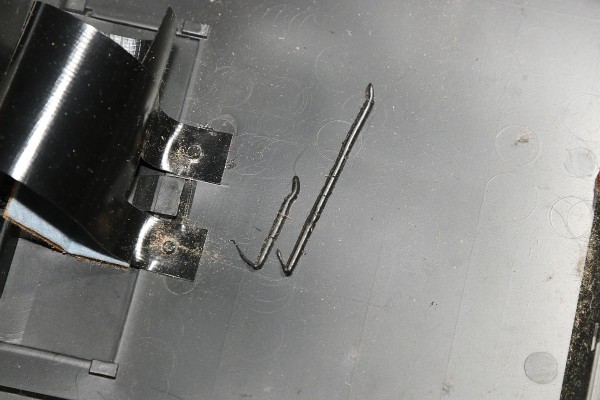

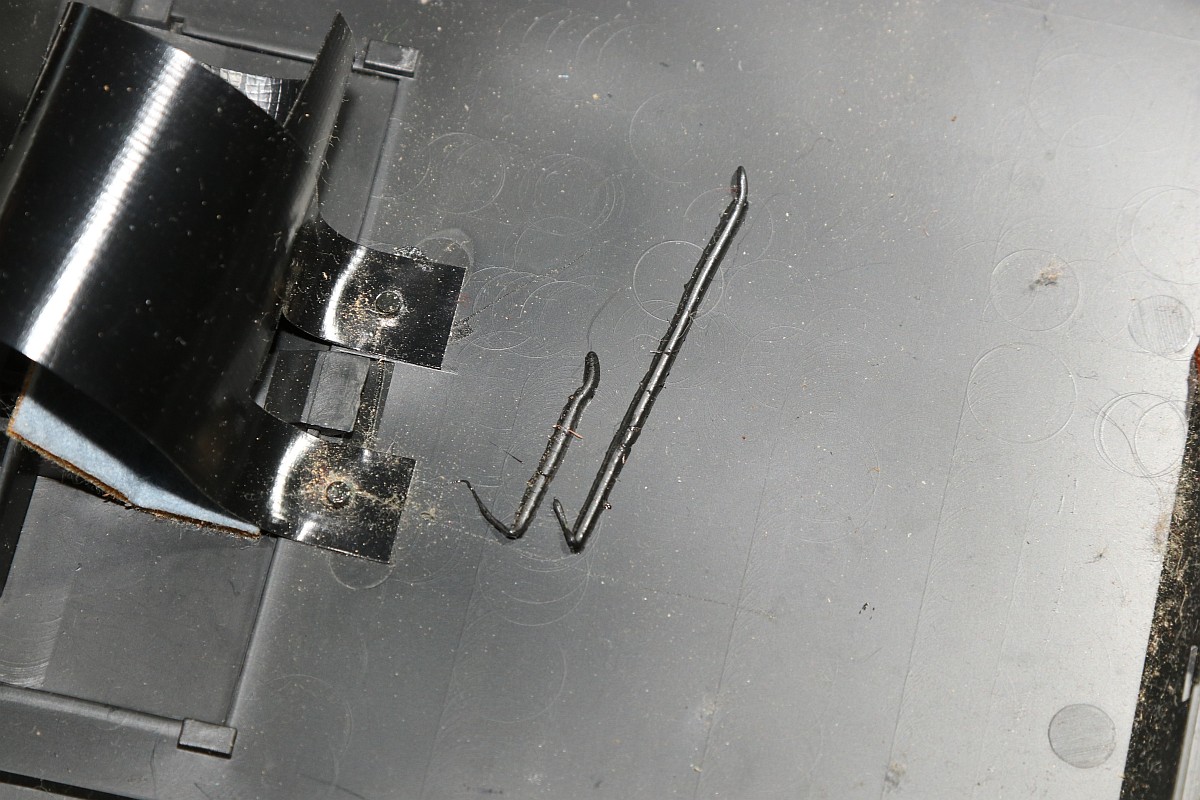

Lecker, sieht aus, wie Lakritze, ist nur deutlich ekliger!

Philips N2209 Cassette Recorder

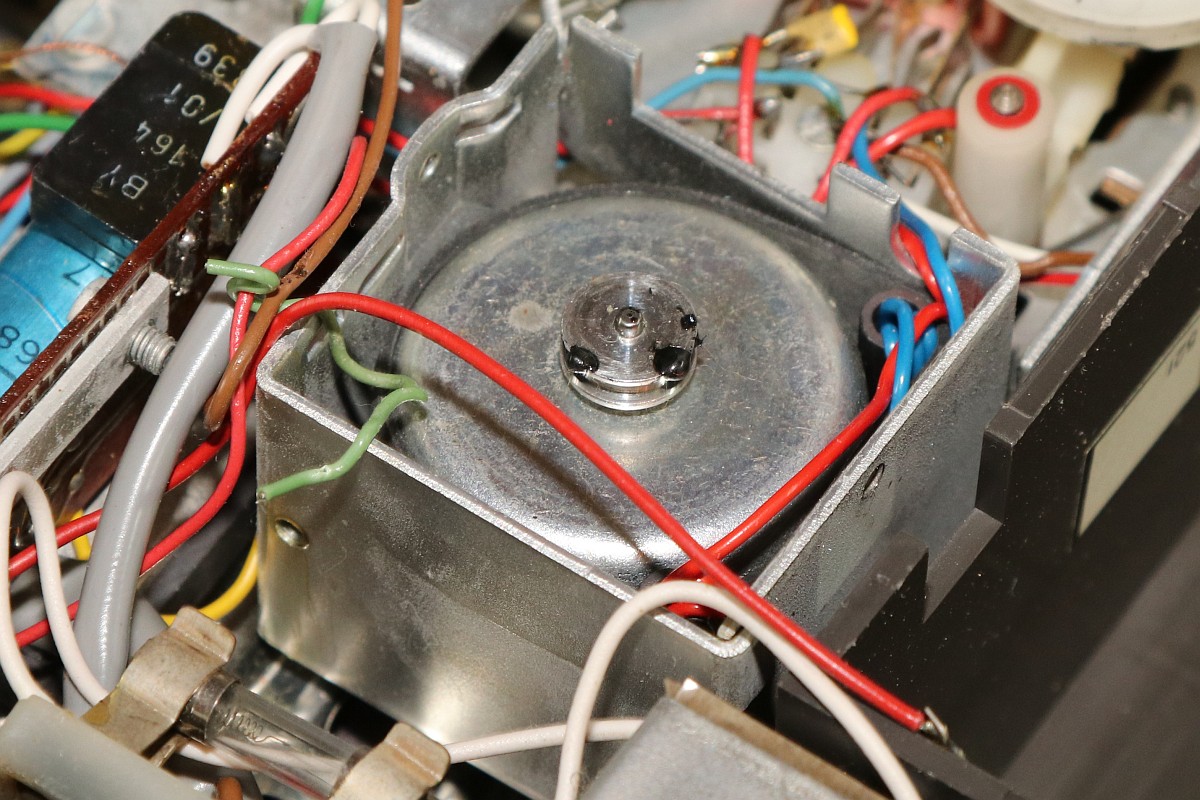

Die Überreste haben sich mal wieder überall hin verteilt. Unmengen an Spiritus, Lappen und Ohrstäbchen sind hier von Nöten! Man ist übrigens gut beraten, den Demontageprozess dieser elektromechanischen Presswurst akribisch per Foto festzuhalten, sonst findet man nicht mehr zurück!

Philips N2209 Cassette Recorder

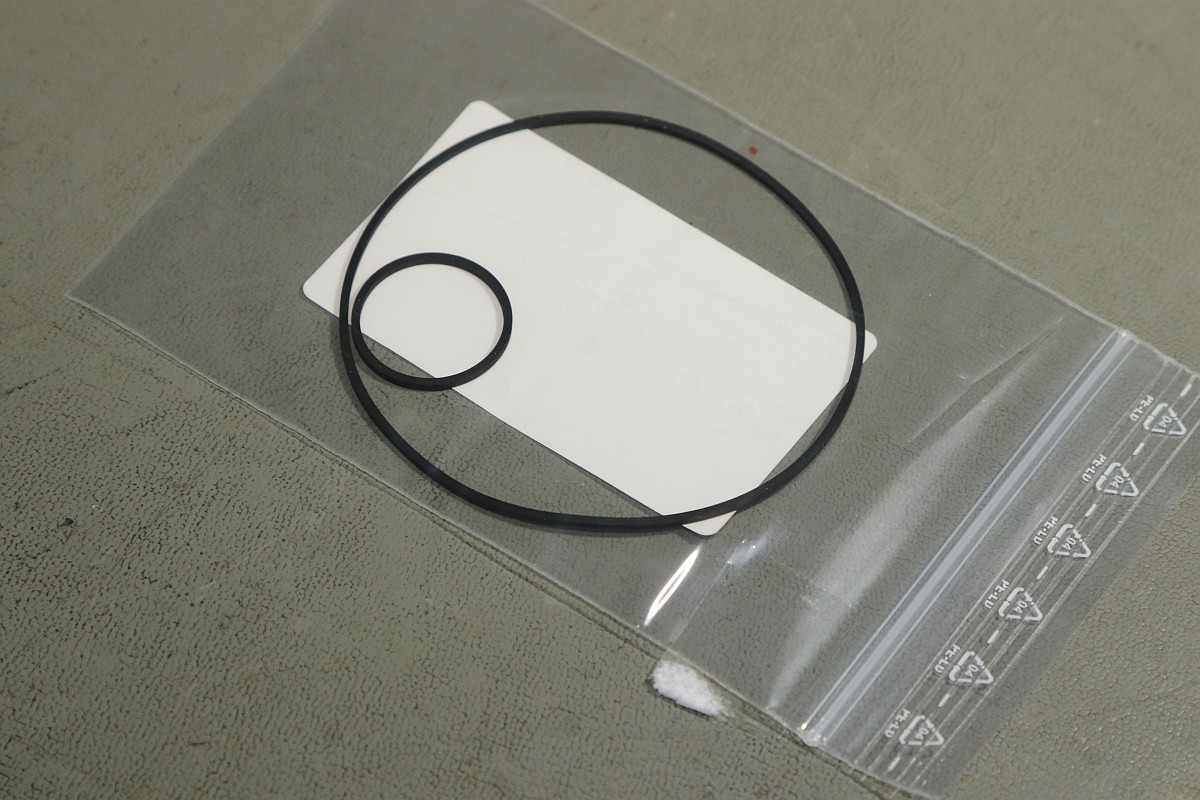

Die Elektrobucht bietet (perfekt passenden) Ersatz!

Philips N2209 Cassette Recorder

So sieht es dann aus, wenn es wieder sauber ist. In die ganz feinen Rillen kommt man nicht, ist aber auch nicht so wichtig. Latexhandschuhe helfen übrigens, der Schmodder geht von Metall deutlich besser ab, als von Haut!

Philips N2209 Cassette Recorder

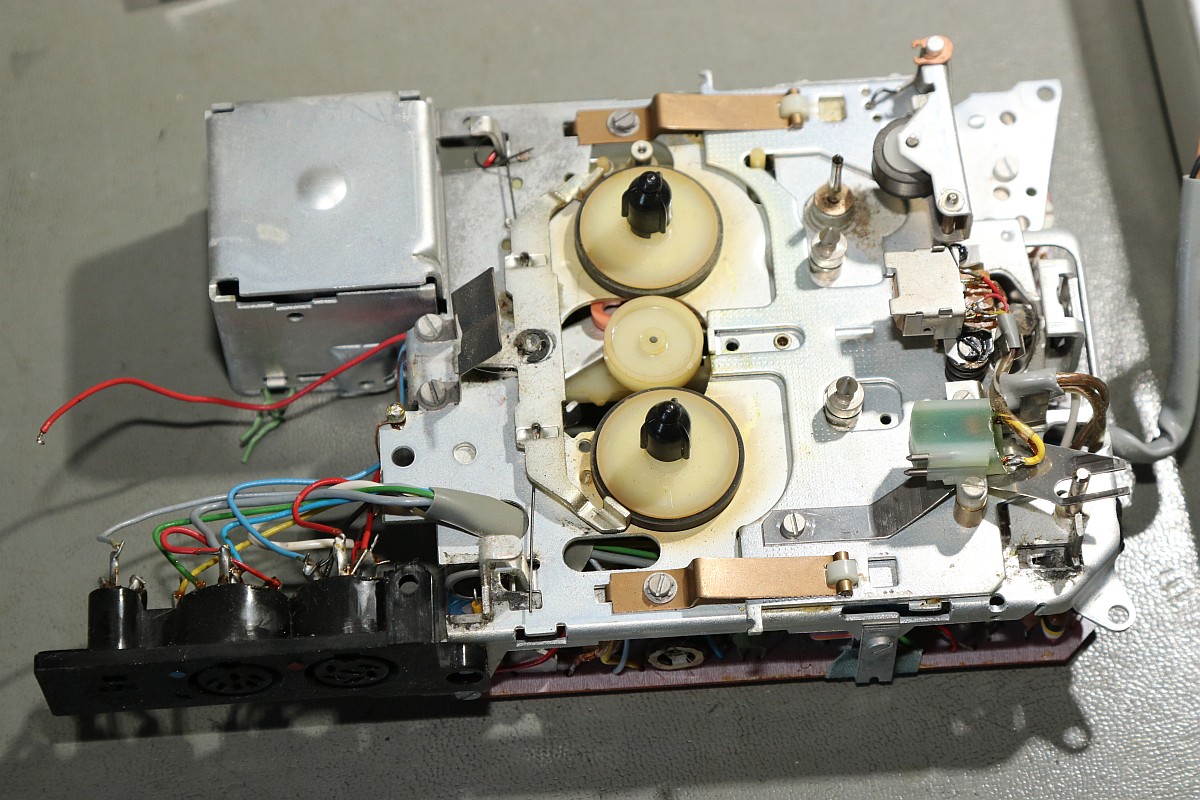

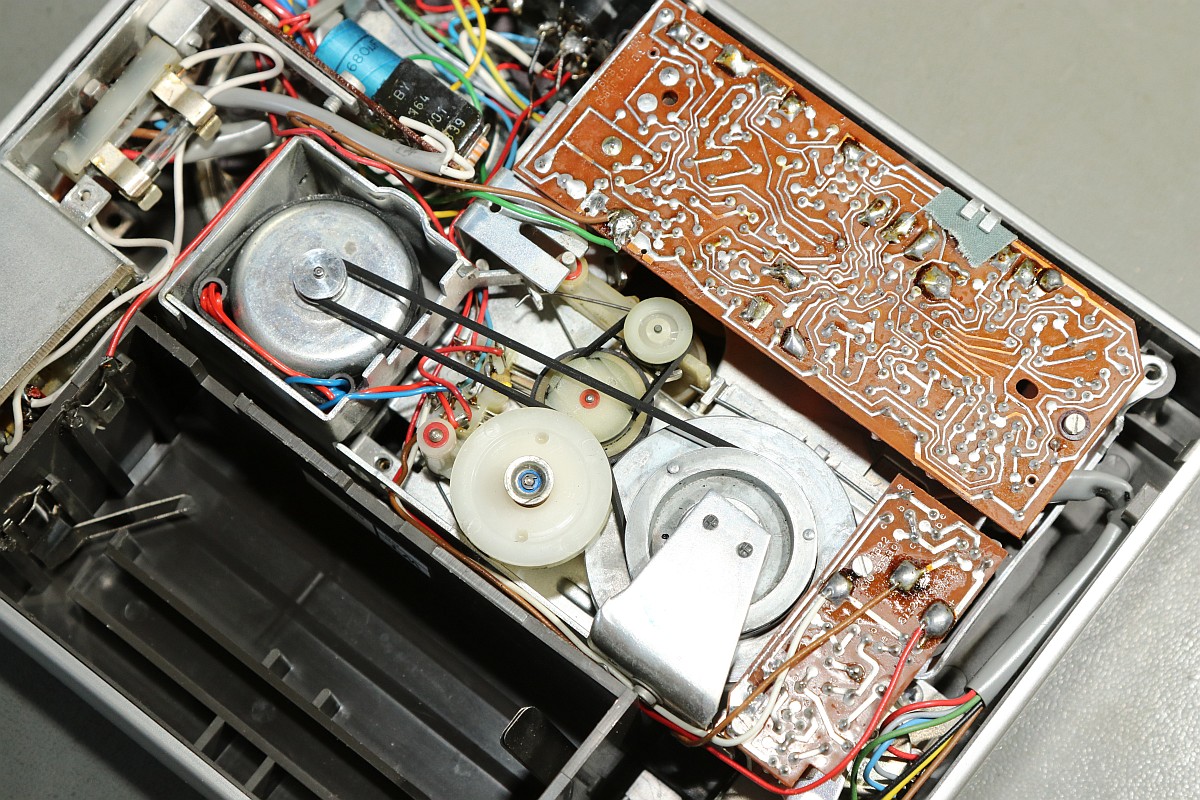

Die neuen Riemen sind wieder an ihrem Platz!

Philips N2209 Cassette Recorder

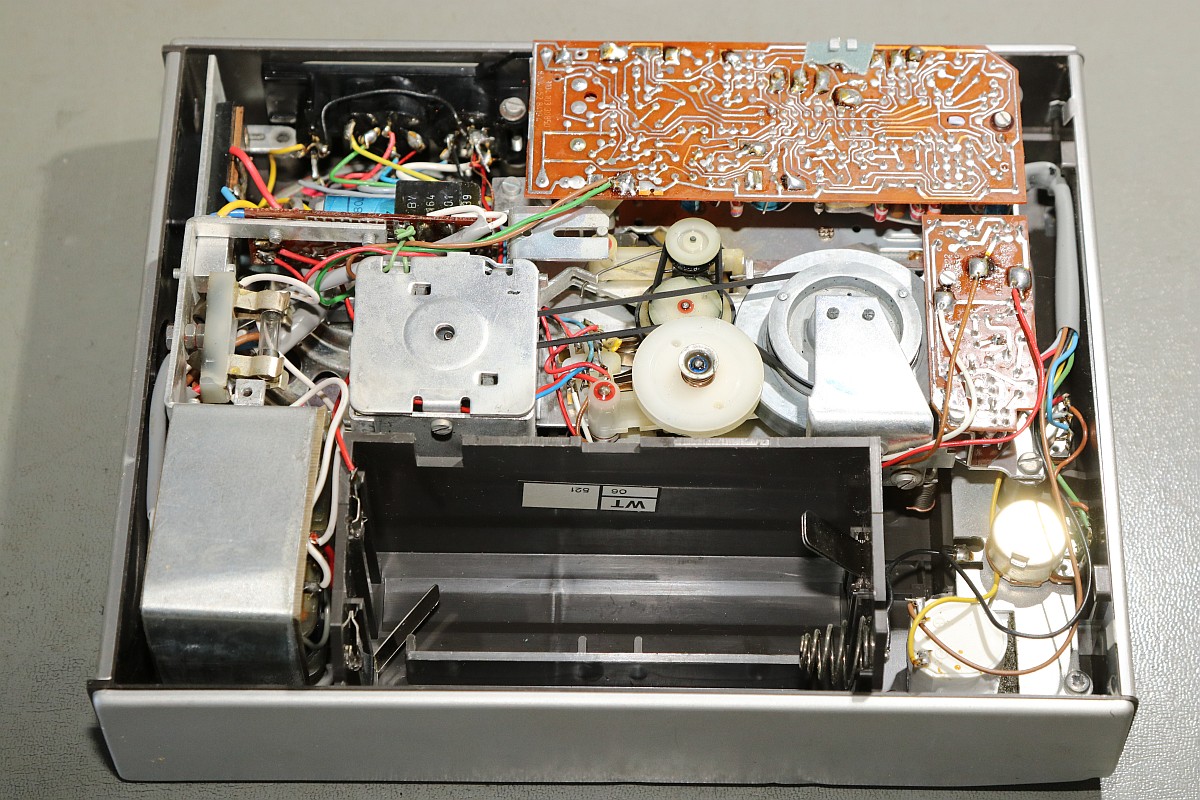

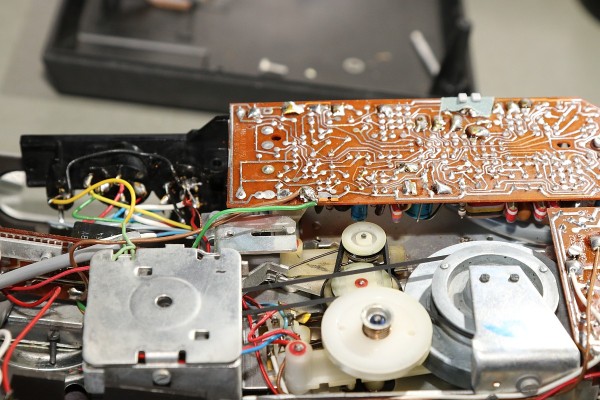

Um an die Oberseite zu gelangen, muss weiter demontiert werden, dazu sollte man auch einzelne Kabelverbindungen ablöten, das macht es deutlich einfacher!

Philips N2209 Cassette Recorder

Reinigen, schmieren, ölen... das lohnt sich!

Philips N2209 Cassette Recorder

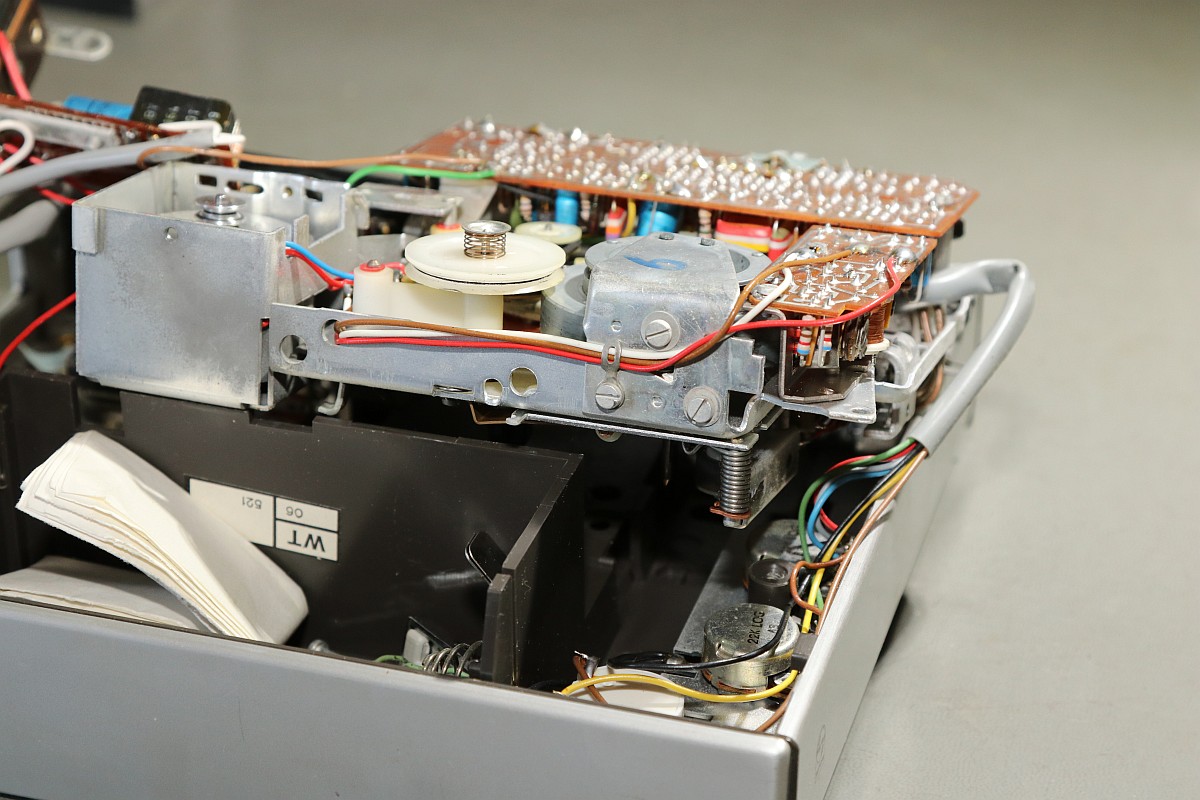

Nach etwas Gefluche ist das Gerät wieder in der Hülle versenkt...

Philips N2209 Cassette Recorder

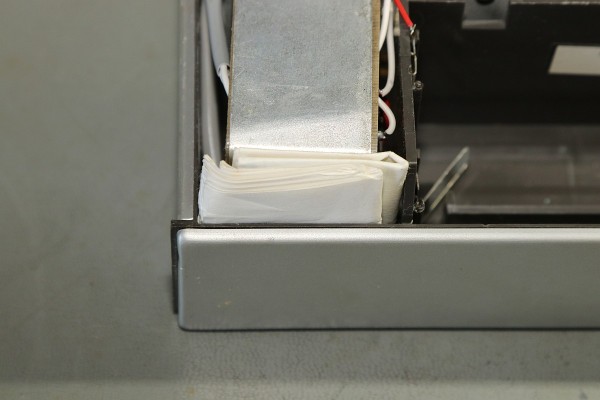

Da steckt doch ein Zettelchen drin...

Philips N2209 Cassette Recorder

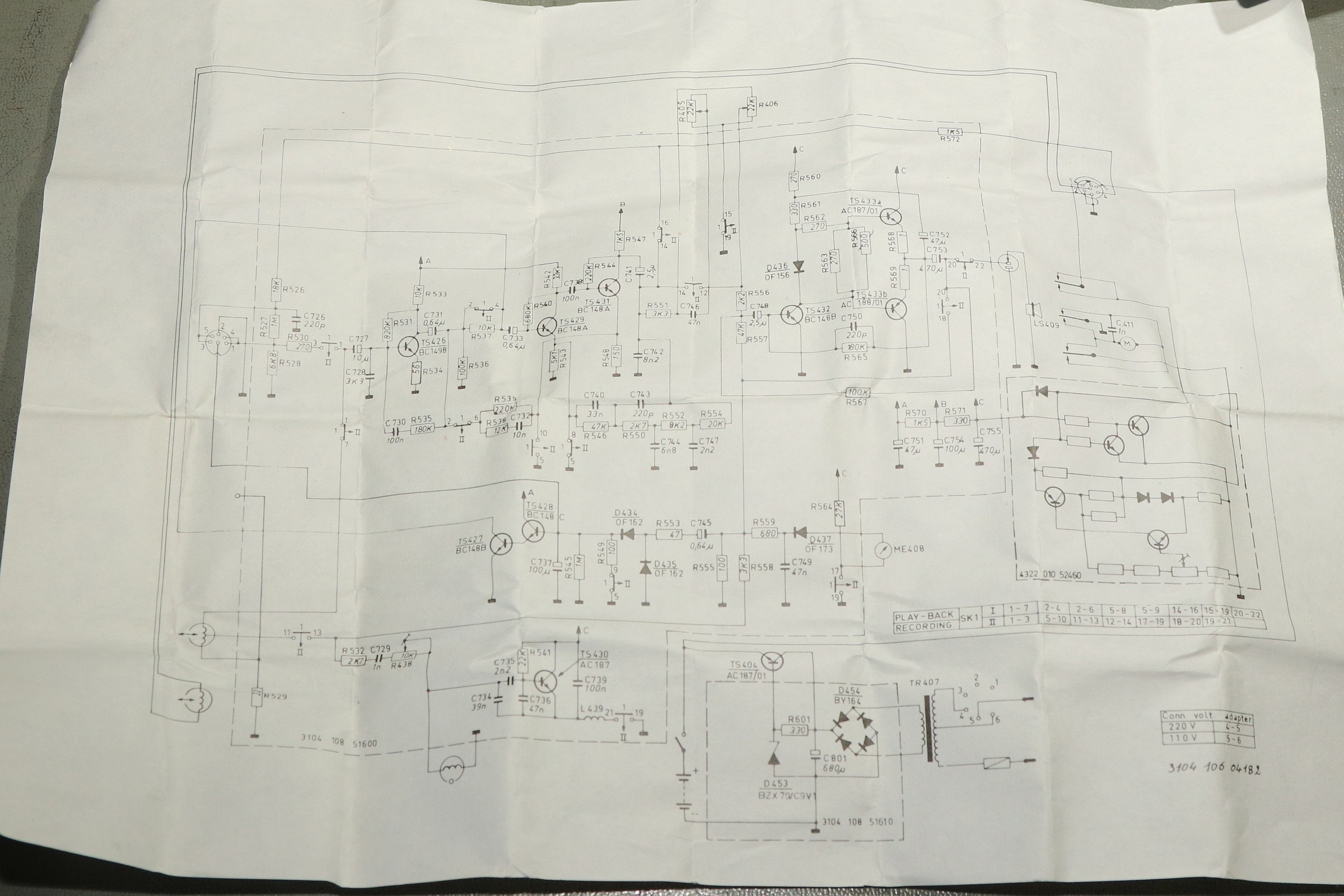

Ahhh... der Schaltplan - immer dabei! Ich hab ihn mal mit sehr großer Auflösung fotografiert...
