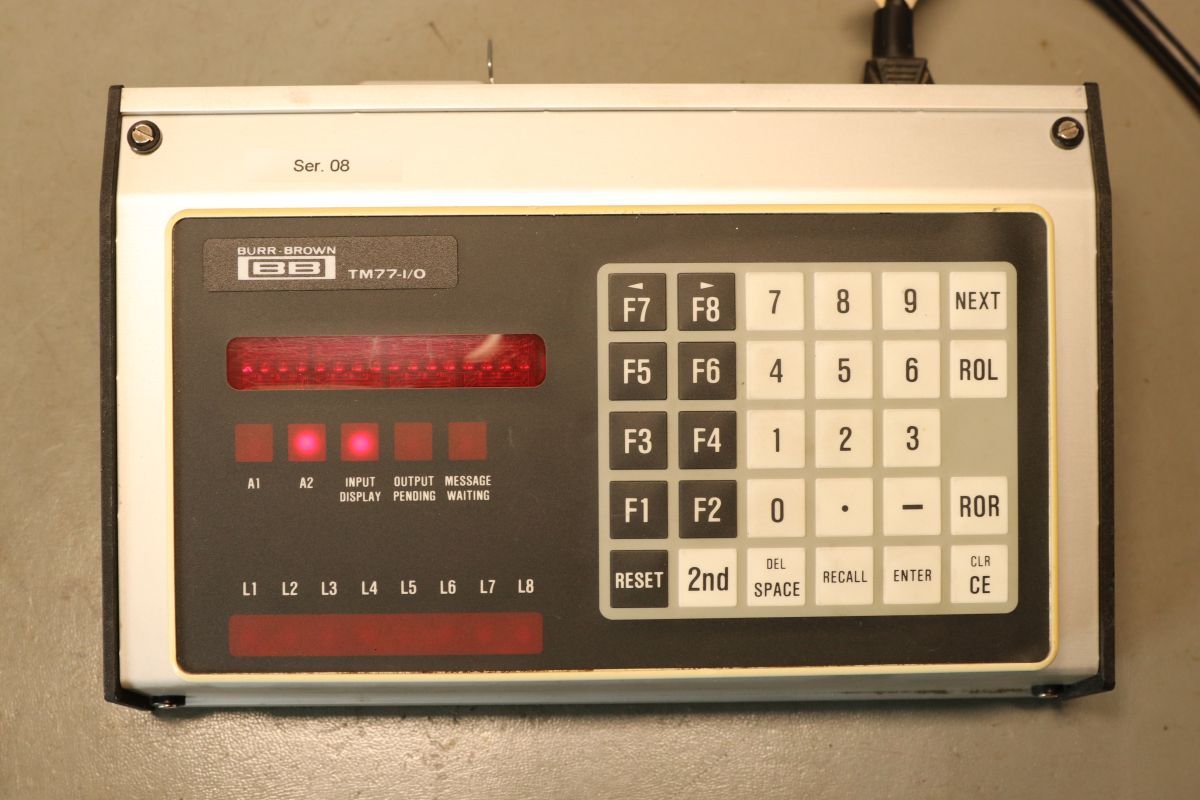

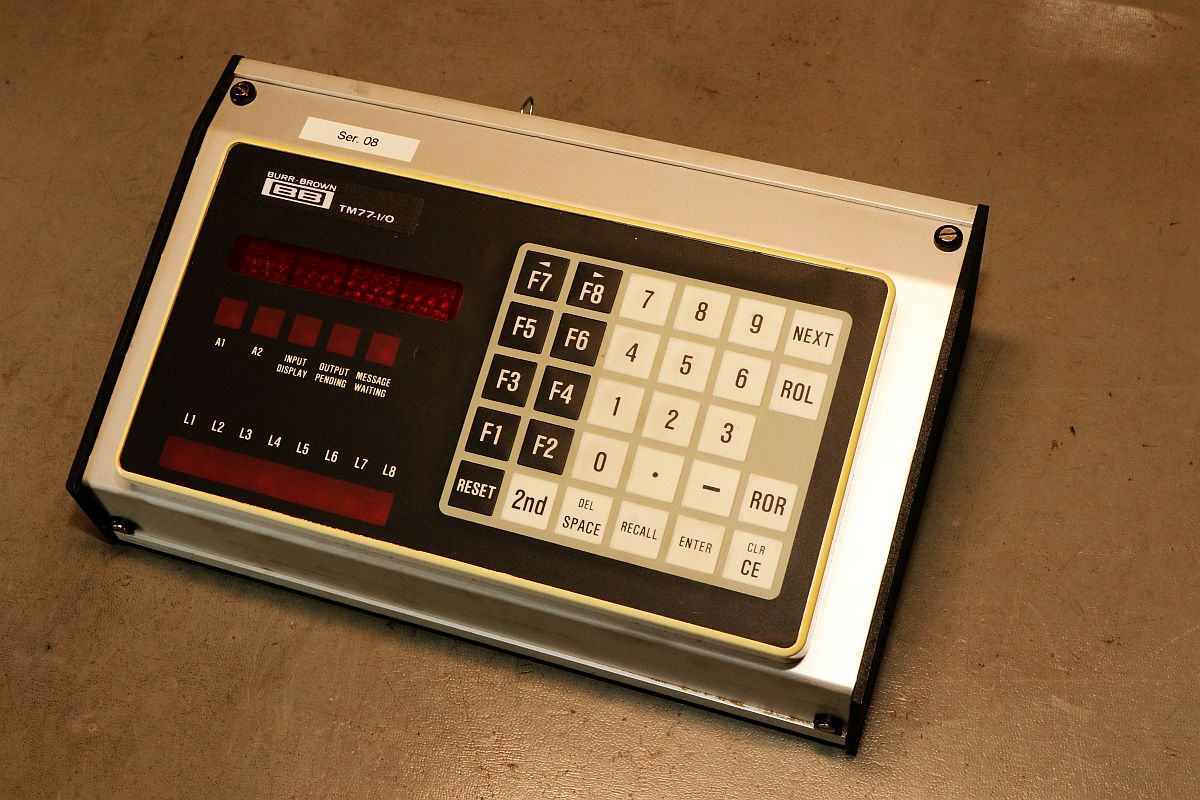

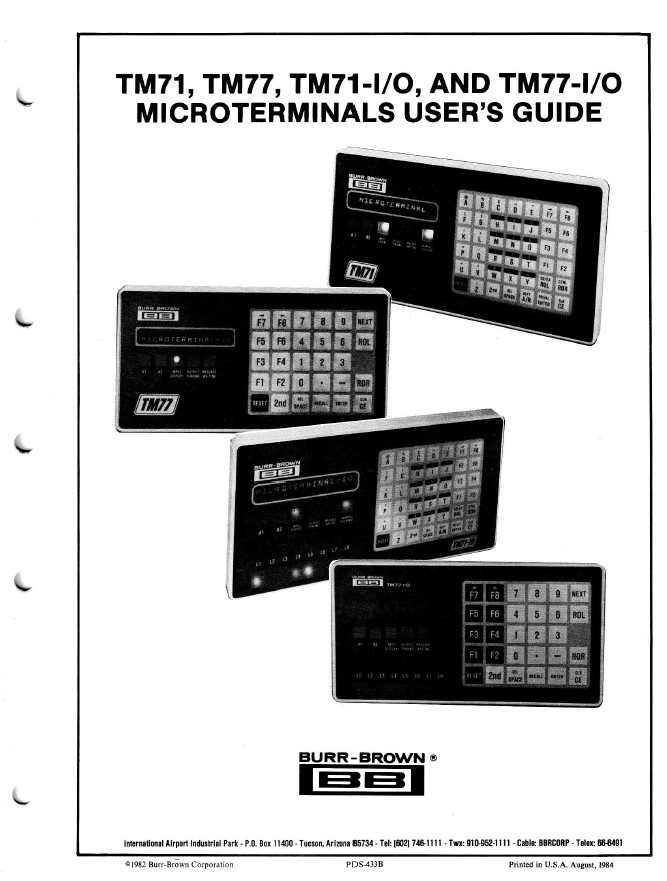

{Burr-Brown TM77 Terminal} 1982 gab es von Burr-Brown eine ganze Reihe von Terminalmodulen mit 6502 und hübschen Bubble-LED-Displays:

2024 landeten dann zwei dieser Teile bei mir. Einerseits haben mich die Displays fasziniert, andererseits wollte ich mal sehen, ob man damit nicht manchem SBC zu einer Datenausgabeeinheit verhelfen kann...

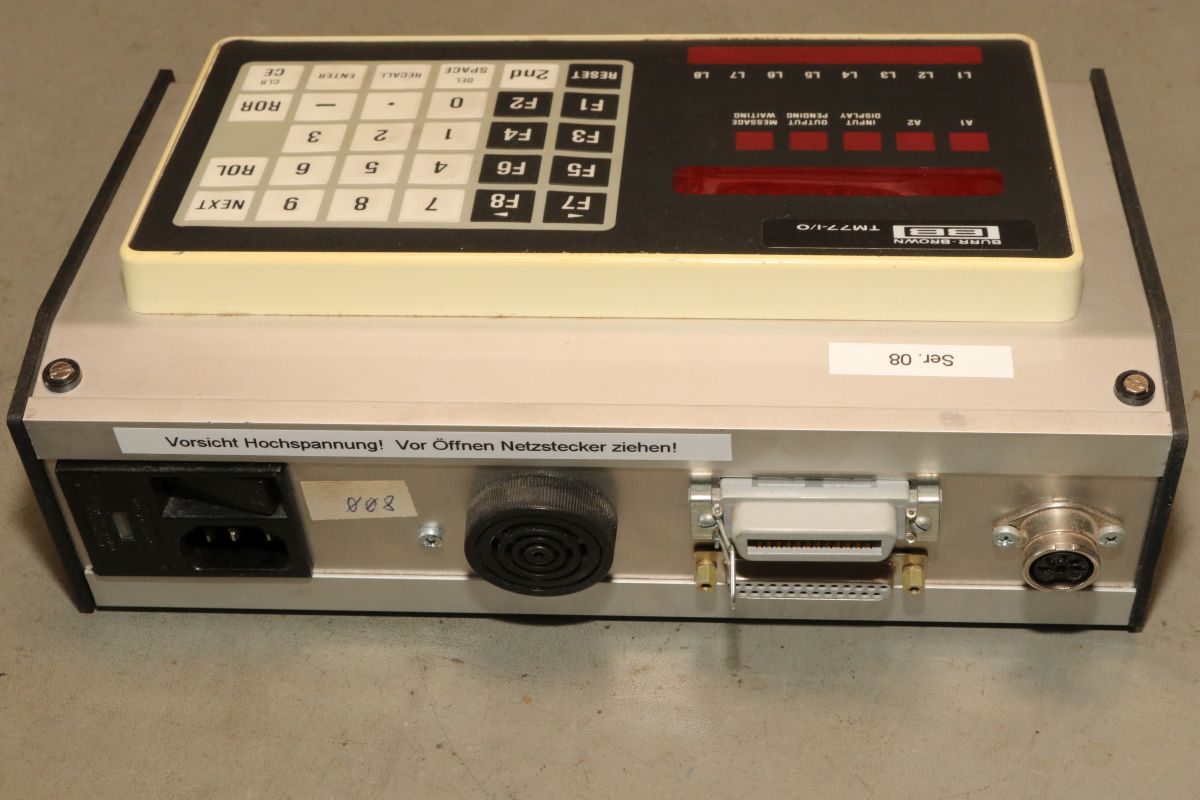

Ergänzt werden diese Terminals hier durch ein formschönes Aluminiumgehäuse und primärgetaktete Schaltnetzteile.

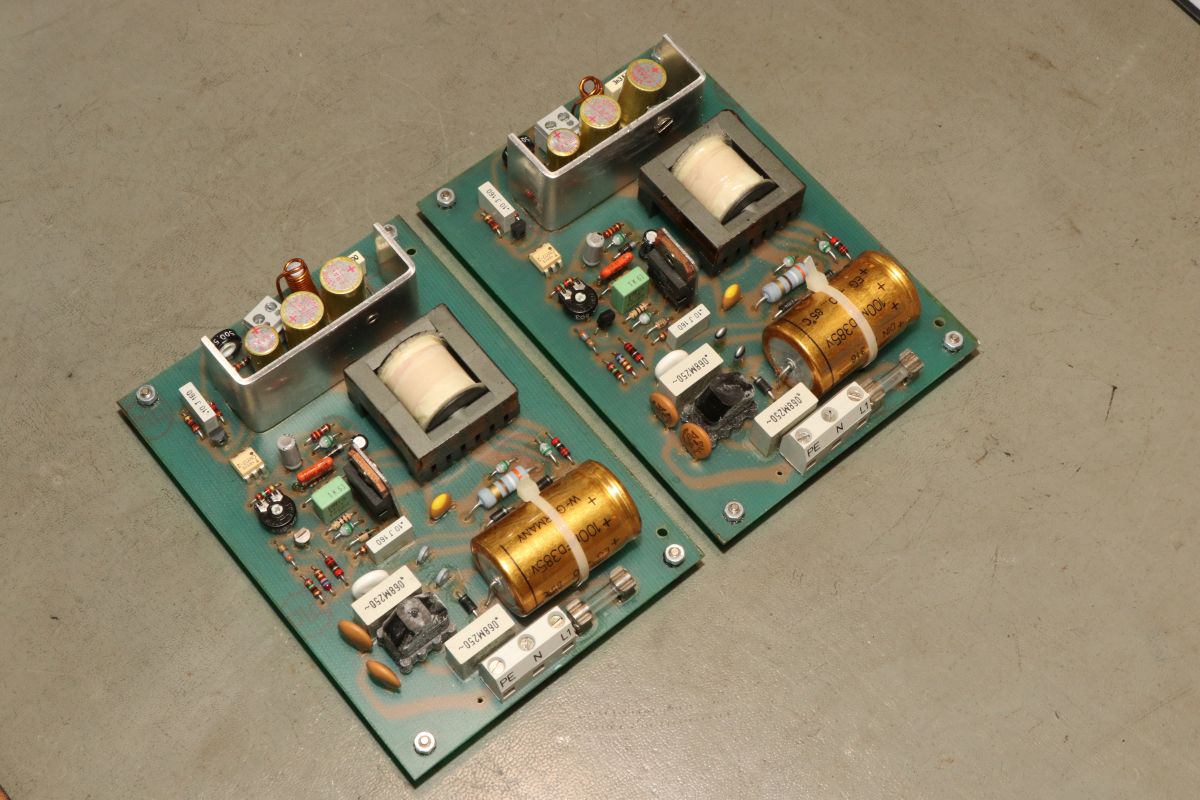

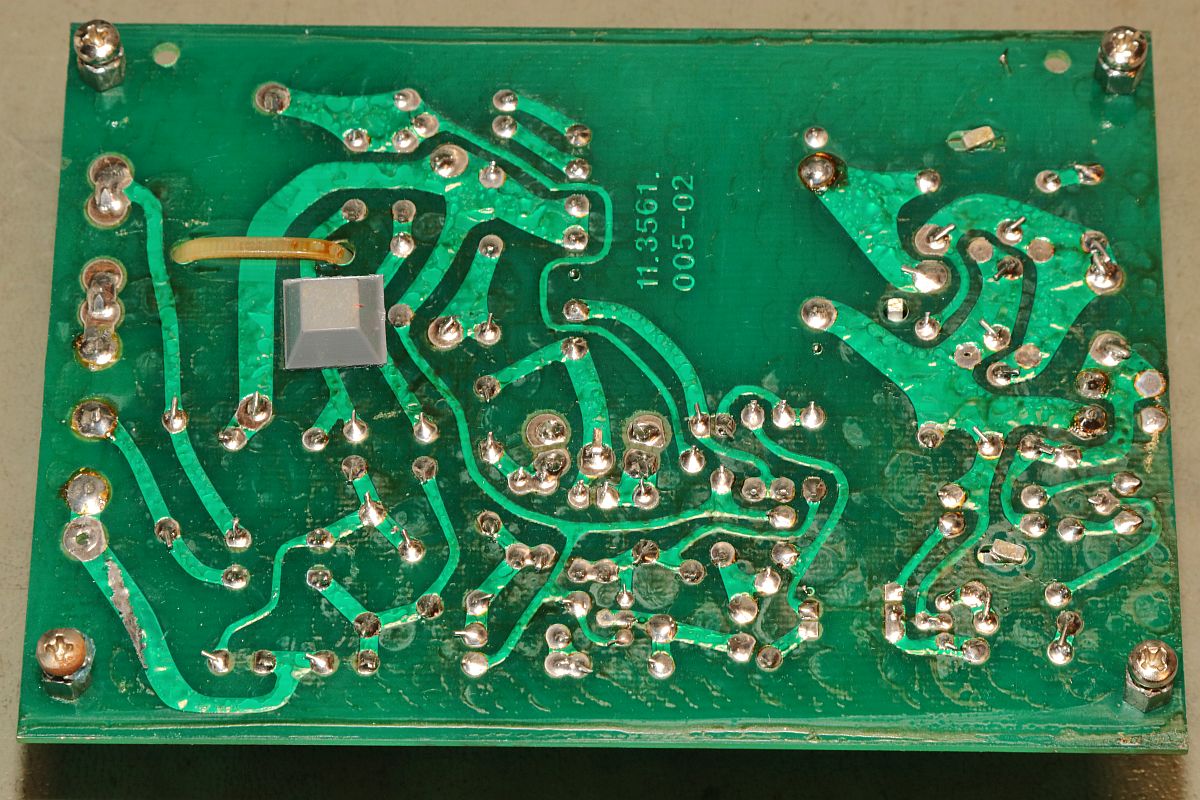

Die Netzteile allerdings sind nach so vielen Jahren von fragwürdiger Qualität - entgegen meiner sonstigen Überzeugung entschließe ich mich hier aus Sicherheitsgründen für ein umfangreiches Recapping....

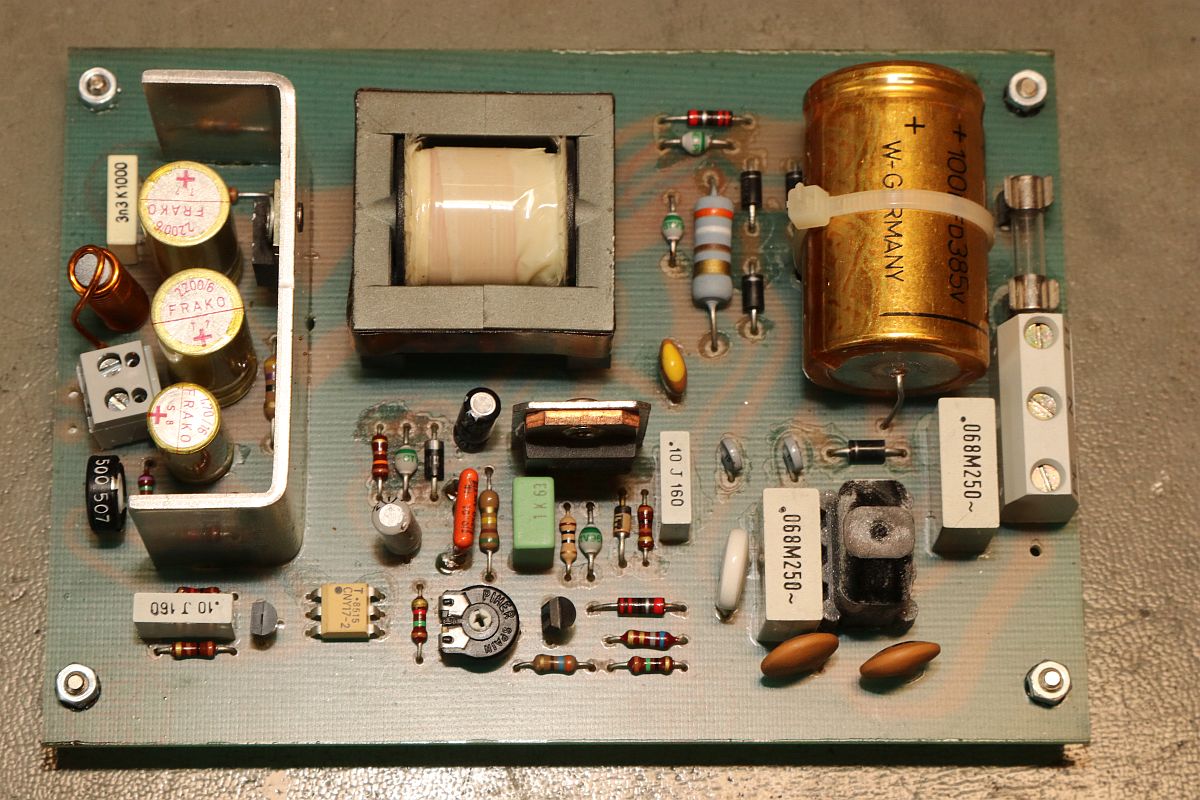

Ein schönes altehrwürdiges primärgetaktetes Schaltnetzteil geht auch ohne hochintegrierten Controller! Und ja, der Trafokern ist gebrochen. Das funktioniert aber trotzdem, pfeift halt etwas. Ein Problem, welches sich mit dünnflüssigem Sekundenkleber lösen lässt.

Die 68nF X-Kondensatoren fliegen sicherheitshalber auch raus, es sind zwar nicht die bernsteinfarbenen RIFA-Rauchbomben, aber sicher ist sicher.

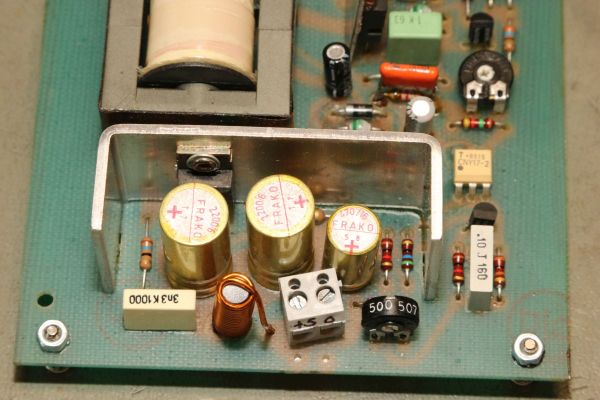

2200µF 6V - die 6V sind ganz schön auf Kante genäht... Aber die Frako fliegen eh raus, sie neigen gerne mal zu kompletten Kurzschlüssen.

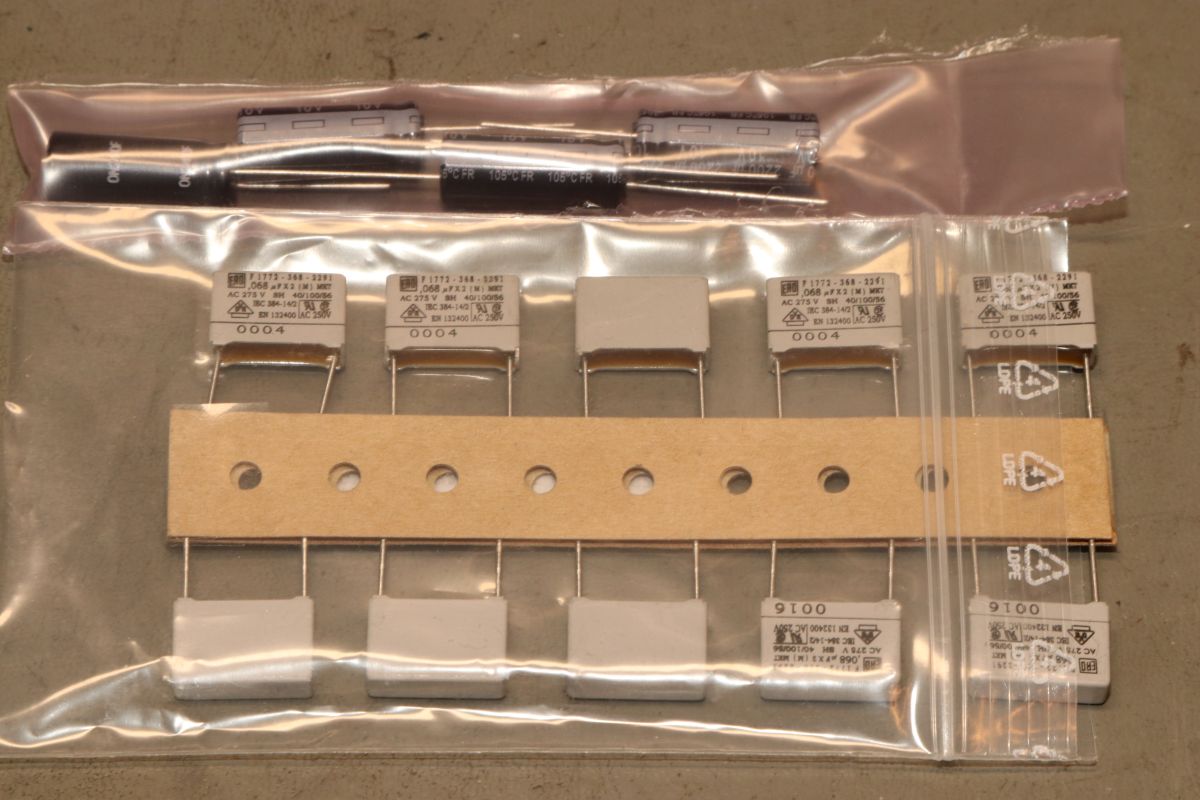

Mein Kondensatordealer hat geliefert.

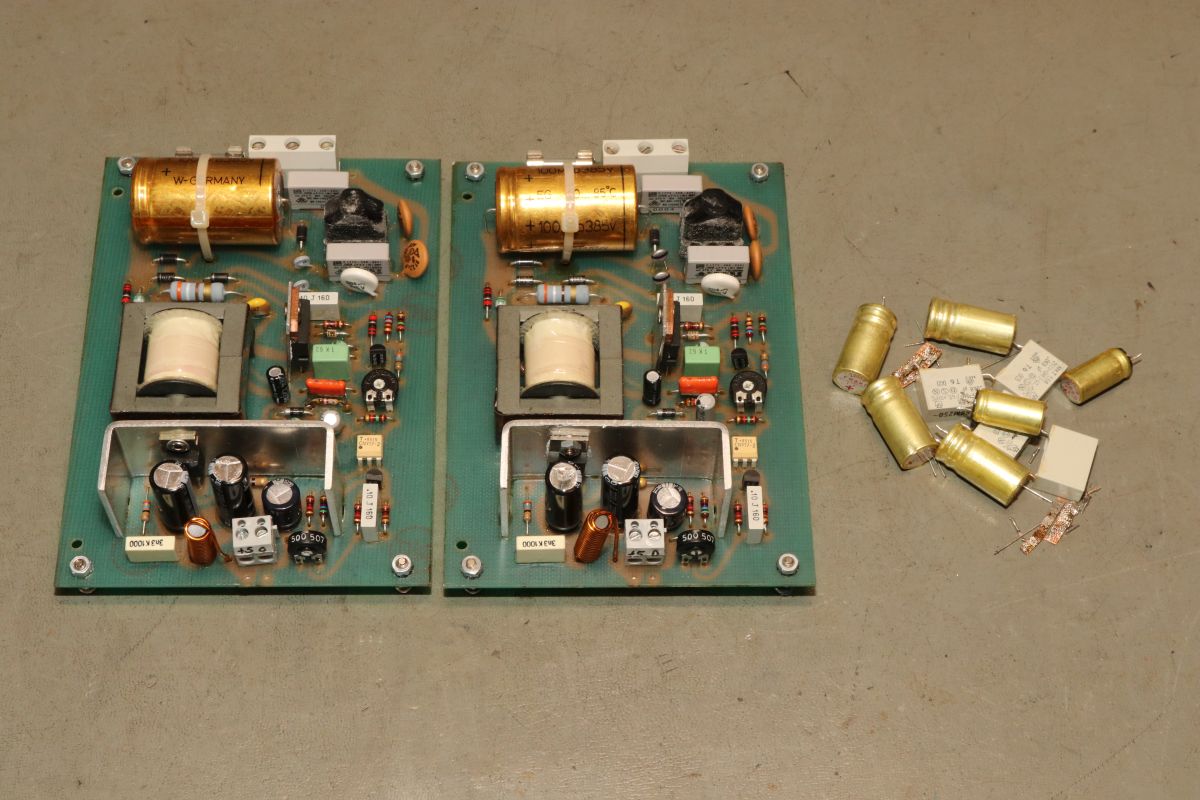

Die kleinen Teile sind schnell gewechselt.

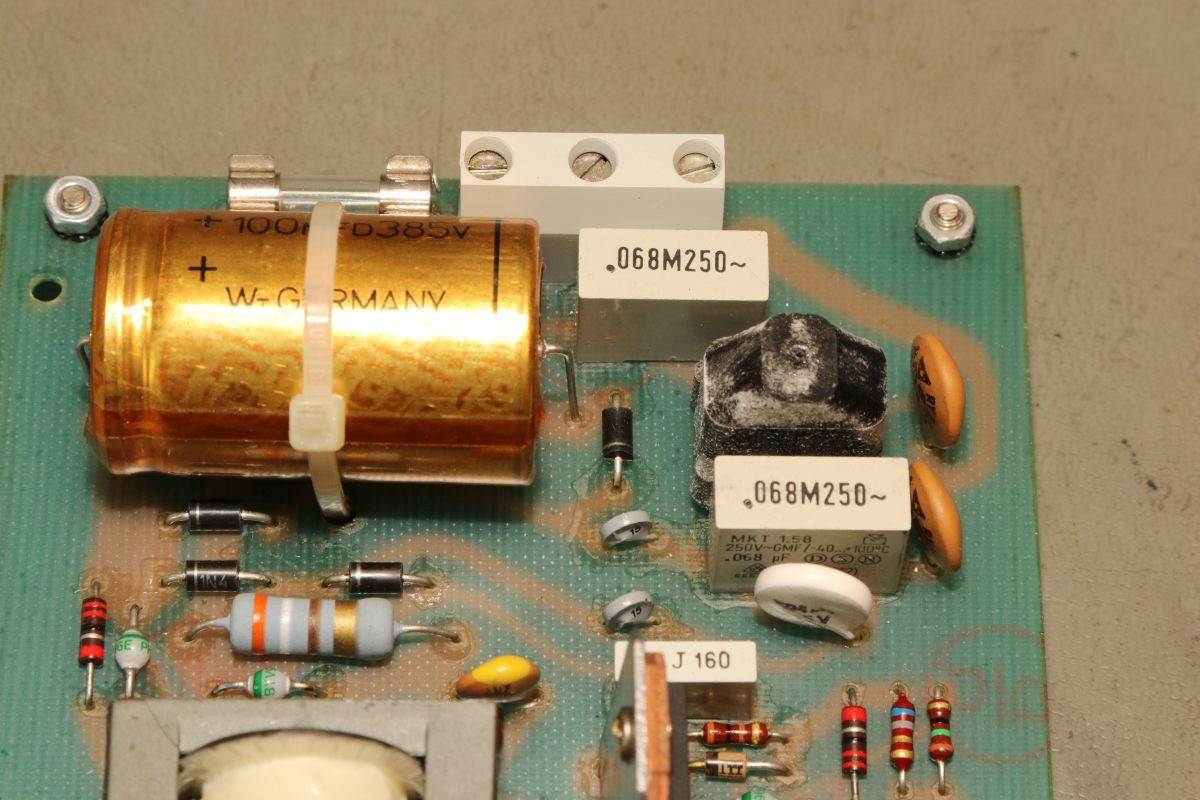

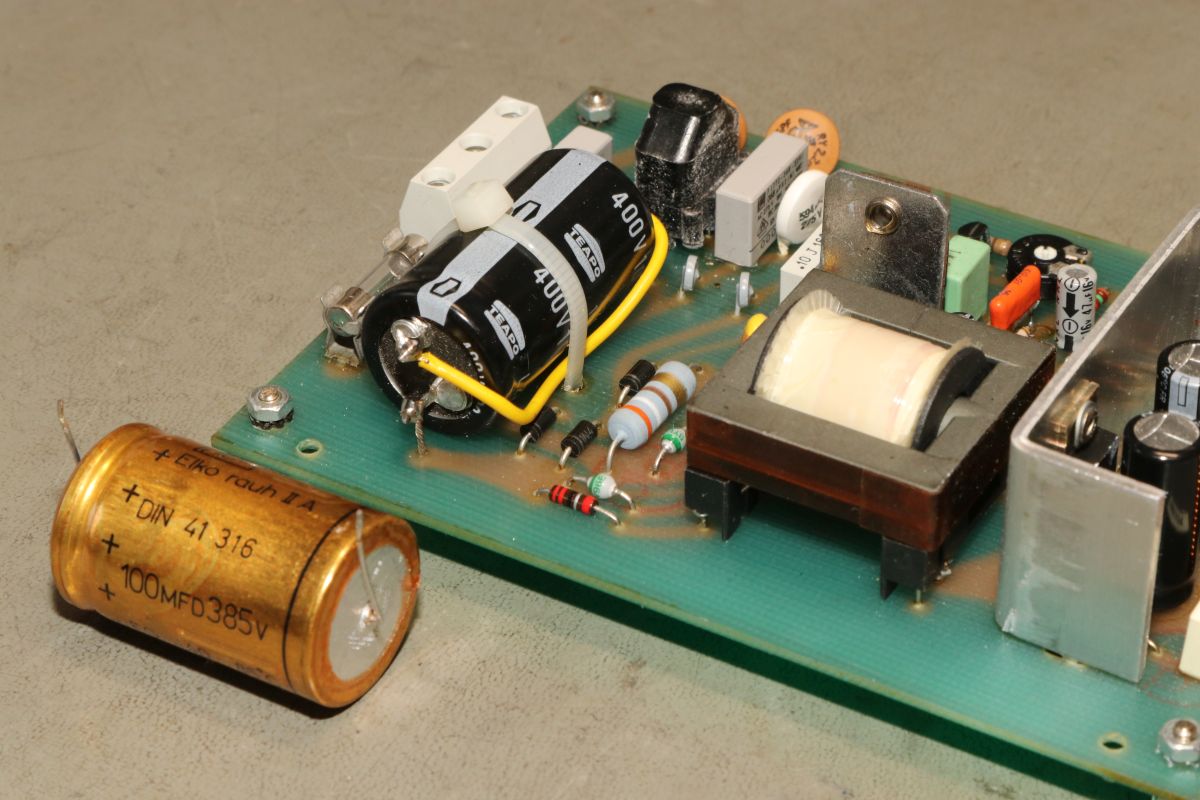

Mehr Probleme macht die Beschaffung eines Ersatzes für die 100µF/385V in axialer Bauform. Radiale Elkos gibt es wie Sand am Meer - da muss ich eben etwas improvisieren.

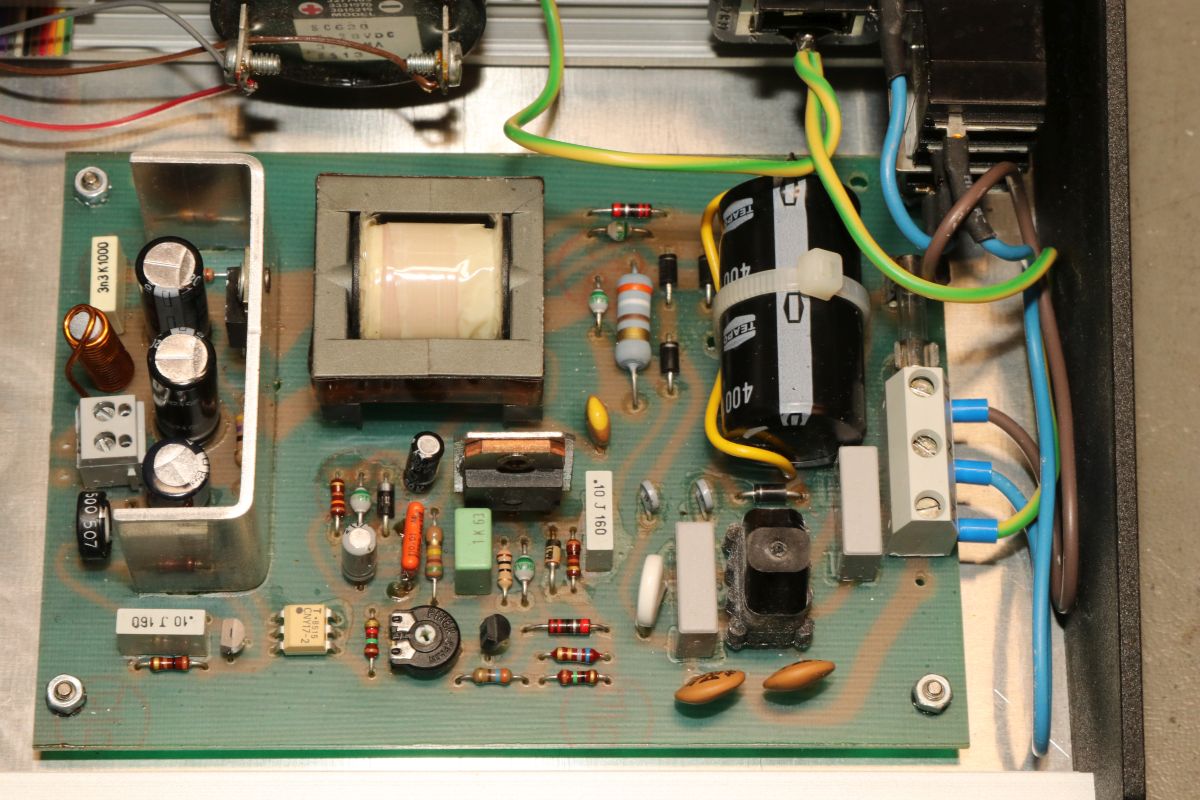

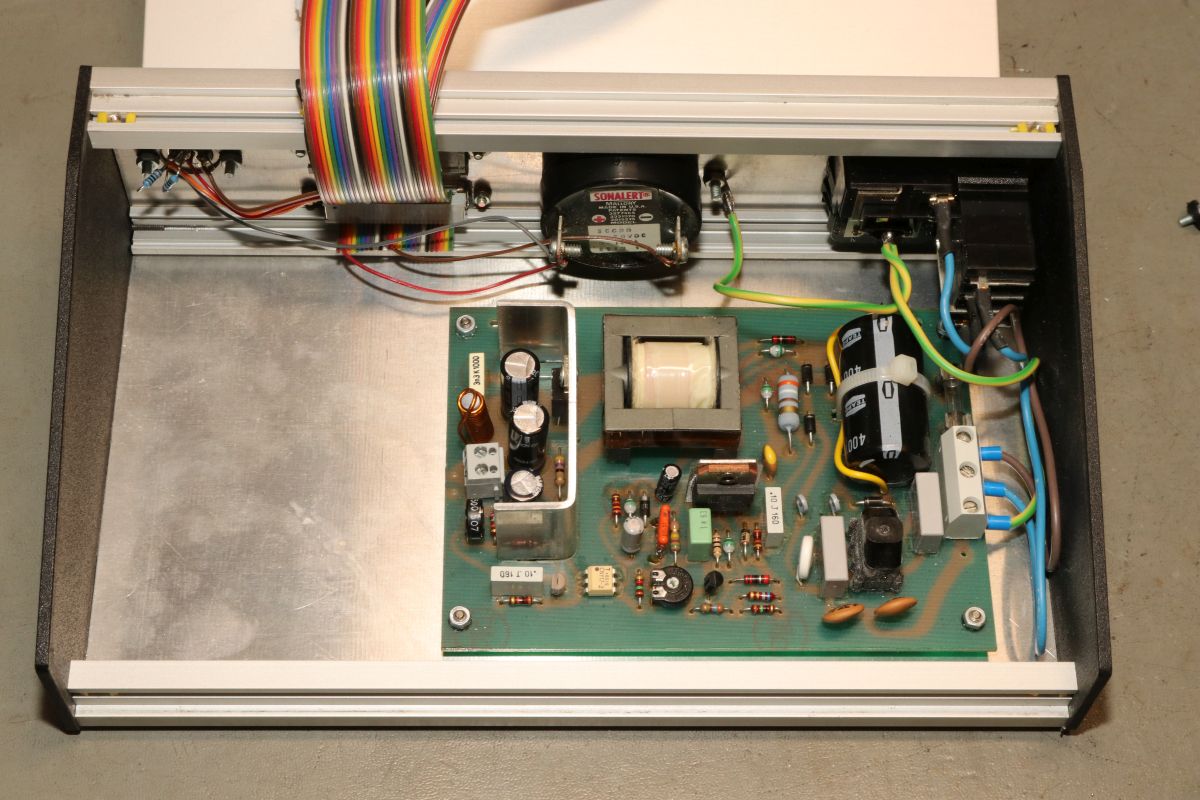

Und nach der Beseitigung von einigen kalten Lötstellen im Steckerbereich findet das Netzteil wieder seinen alten Platz.

Sauber verkabelt:

Es piept und leuchtet.

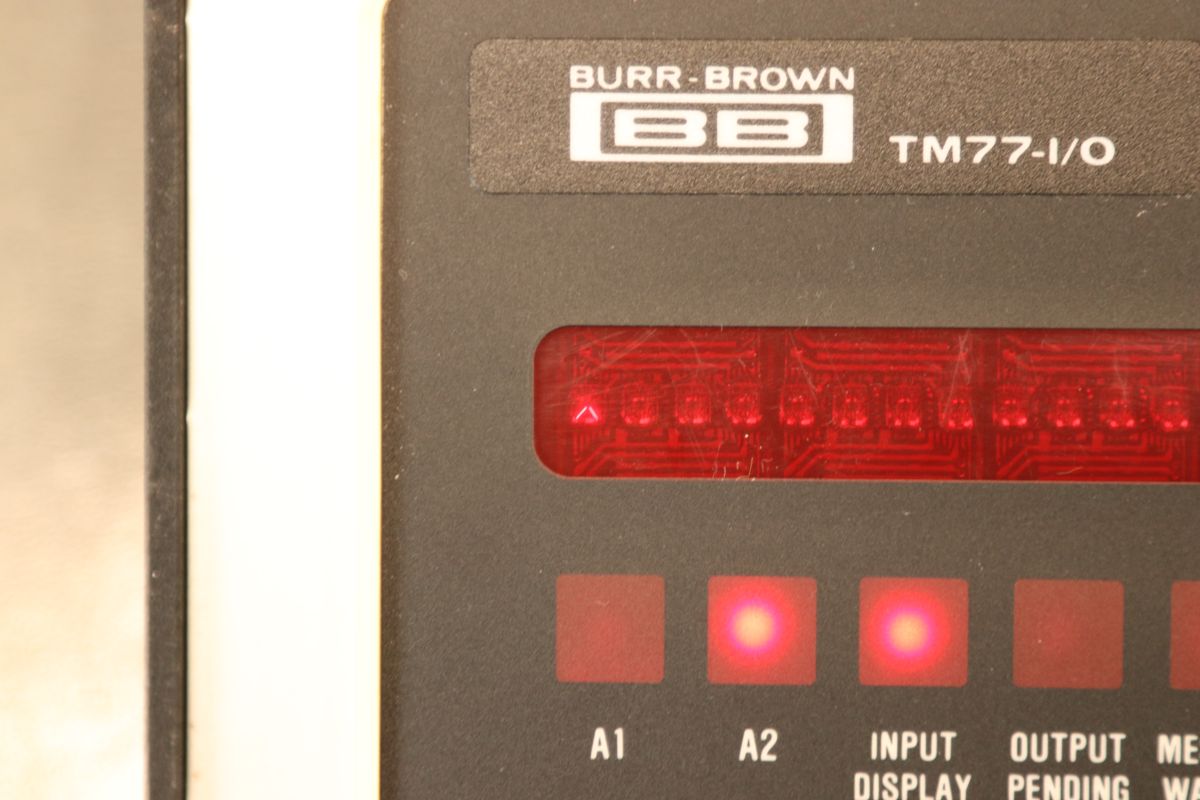

Der Cursor ist kaum zu sehen...

Nach der Eingabe von einigen Zeichen kommt Freude auf: das Gerät funktioniert soweit.

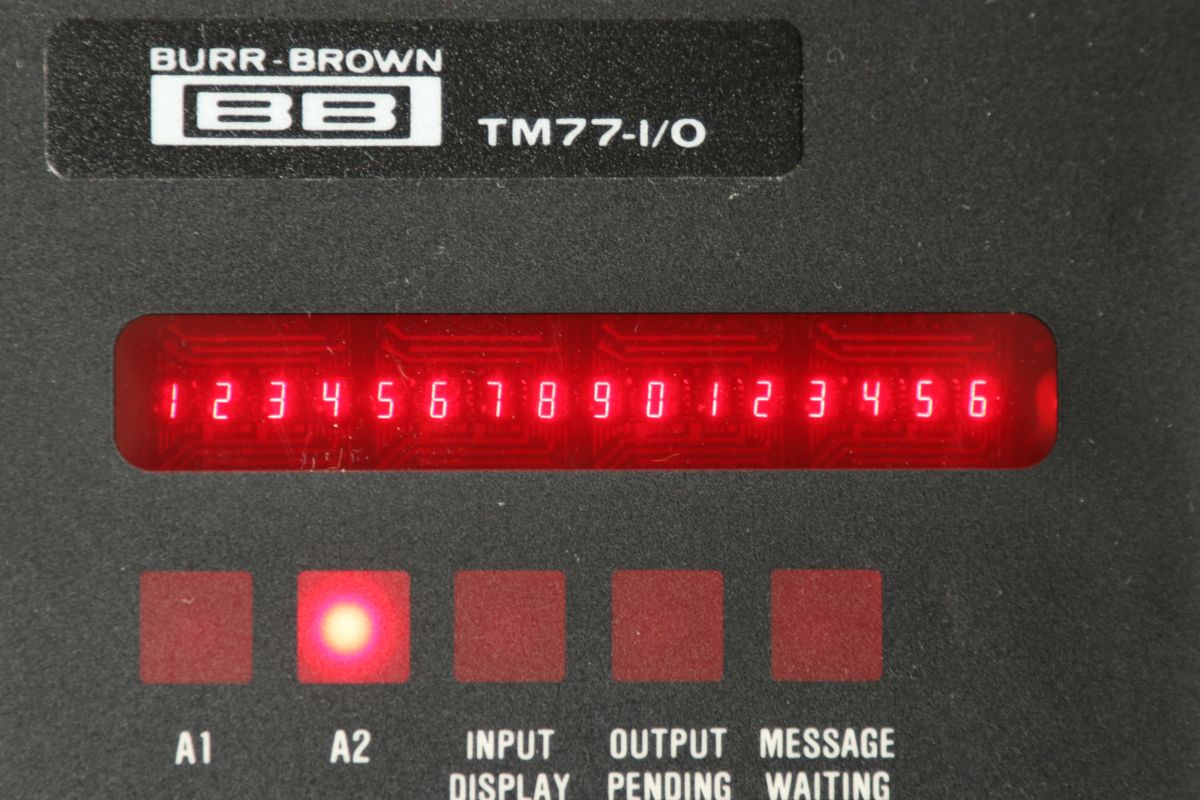

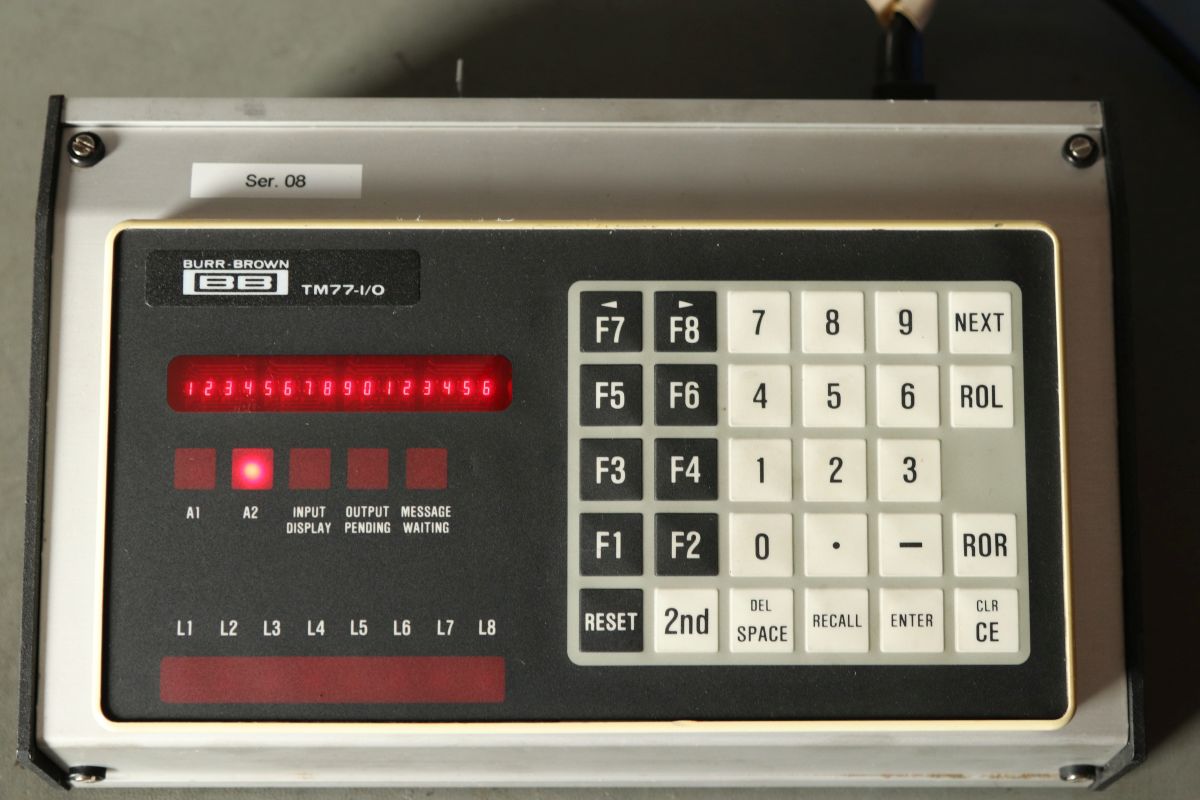

Die Displays sind nicht sehr hell, aber ich finde die Farbe so schön...

Nächster Plan: Inbetriebnahme der externen RS-232-Kommunikation.
