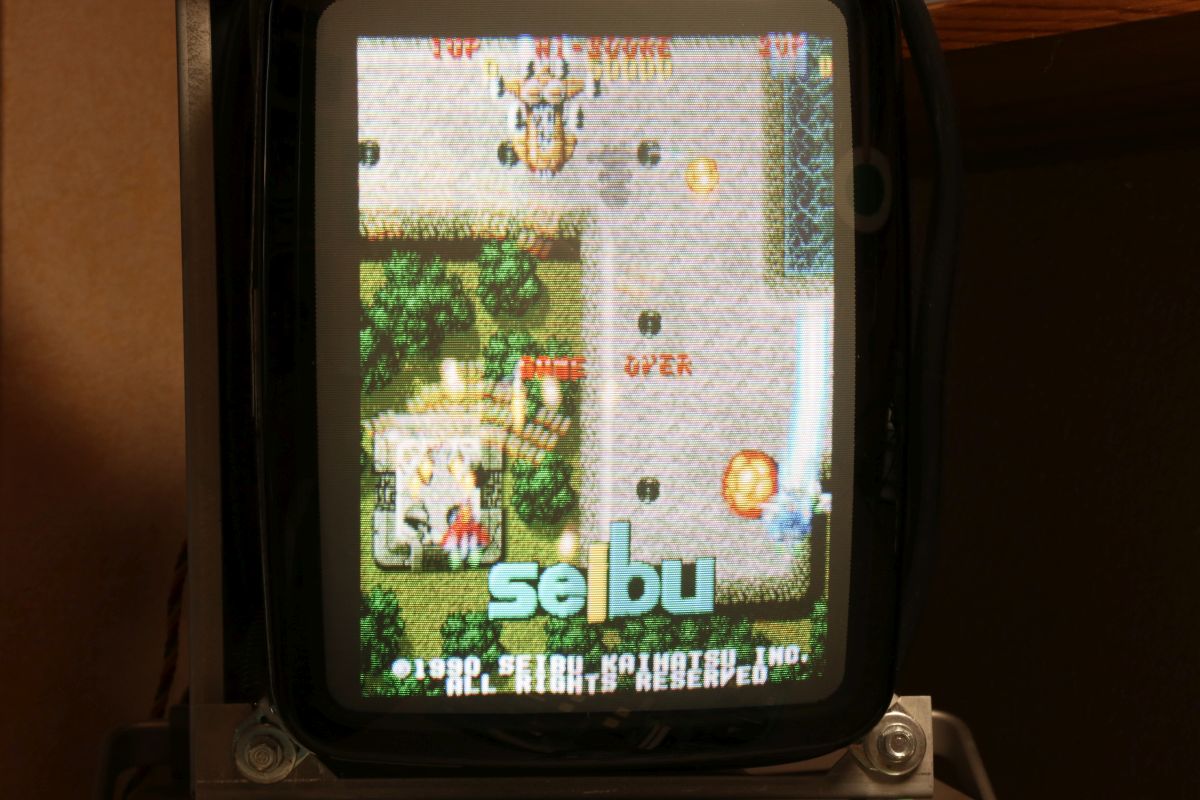

{Raiden} Manchmal ist es nicht so schlimm, wie es ausssieht. Mich erreichte eine Raiden Platine, die sporadisch Aussetzer und Aufhänger zeigte. Sporadisch ist immer blöd, weil diese Fehler immer nur sporadisch auftreten... Das Spiel startet.

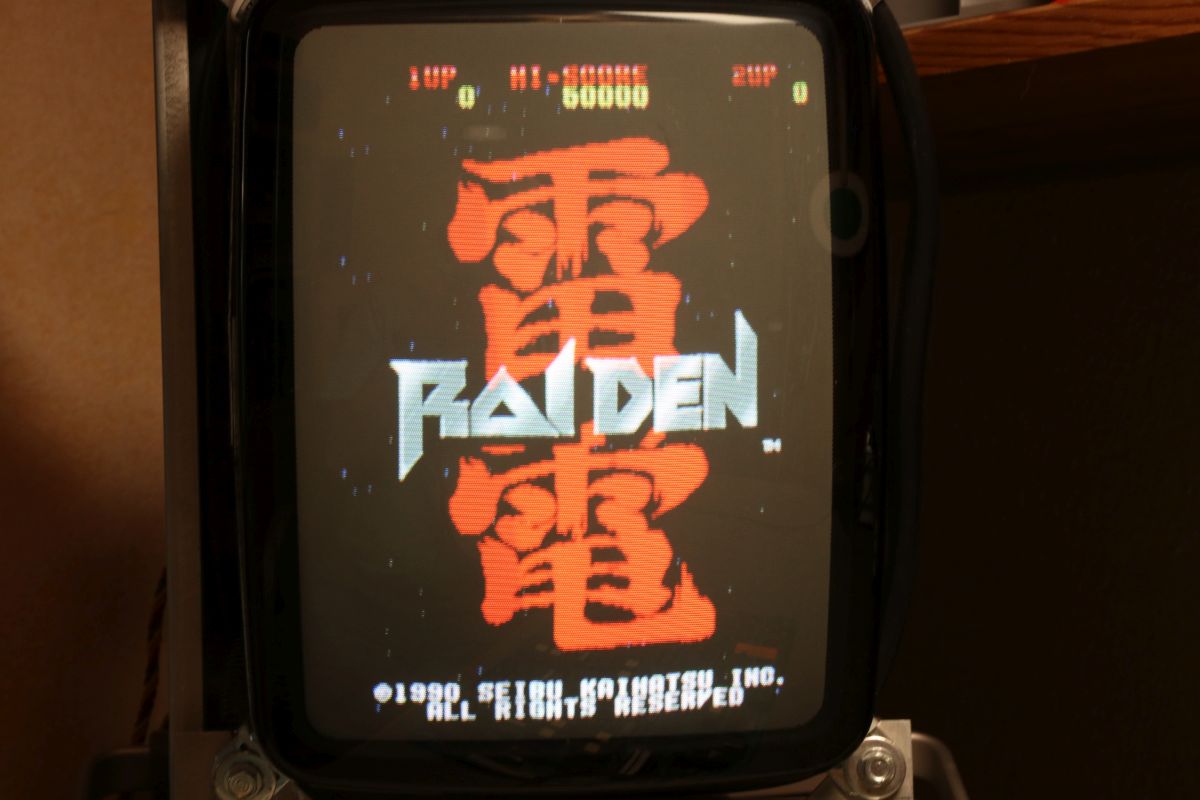

Ein klassischer Shooter. Bunt, schnell, schwer! Ich liebe ihn.

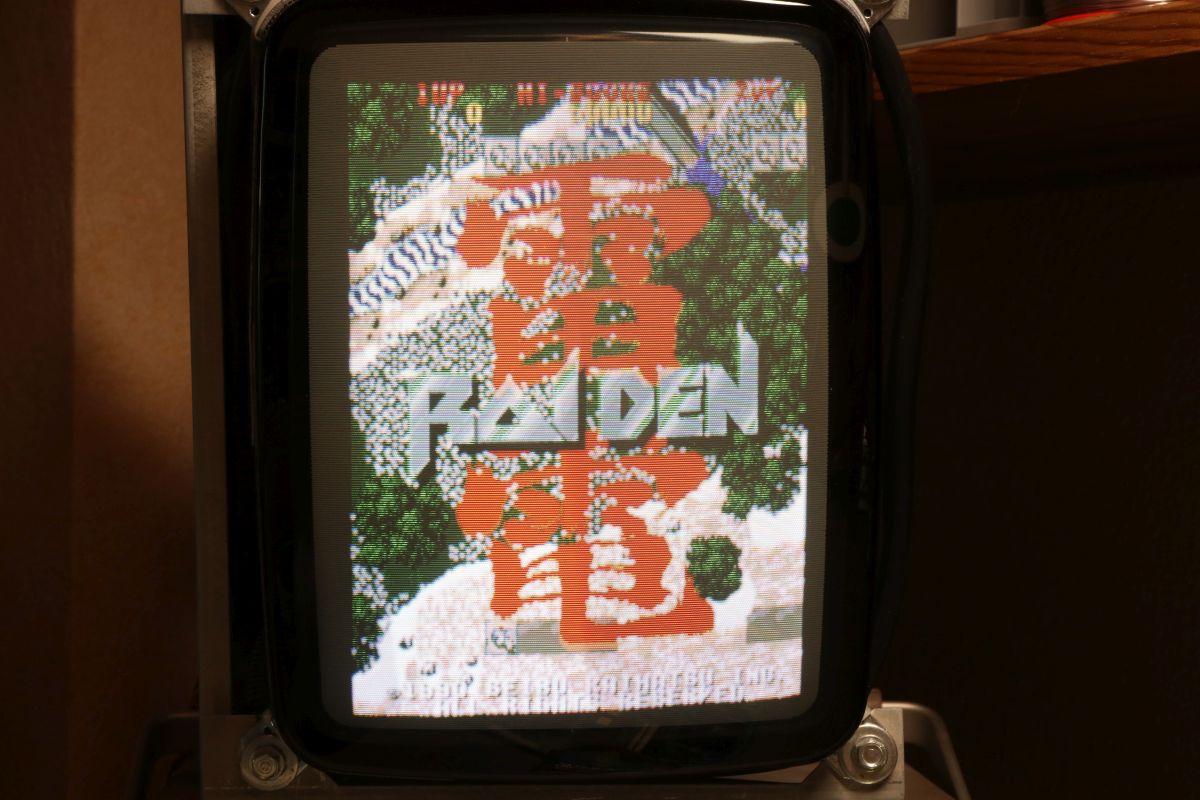

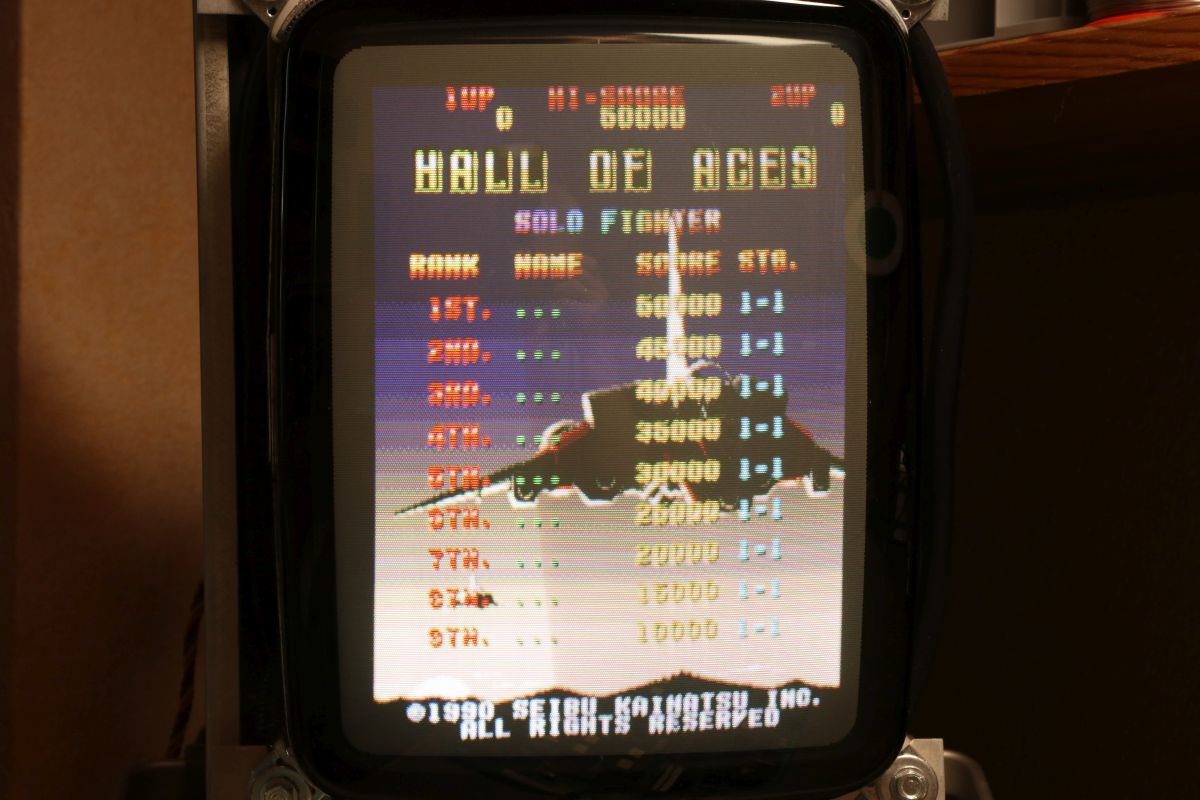

Der Attract Screen ist O.K., manchmal gibt es aber Grafikartefakte, sporadisch, wie gesagt.

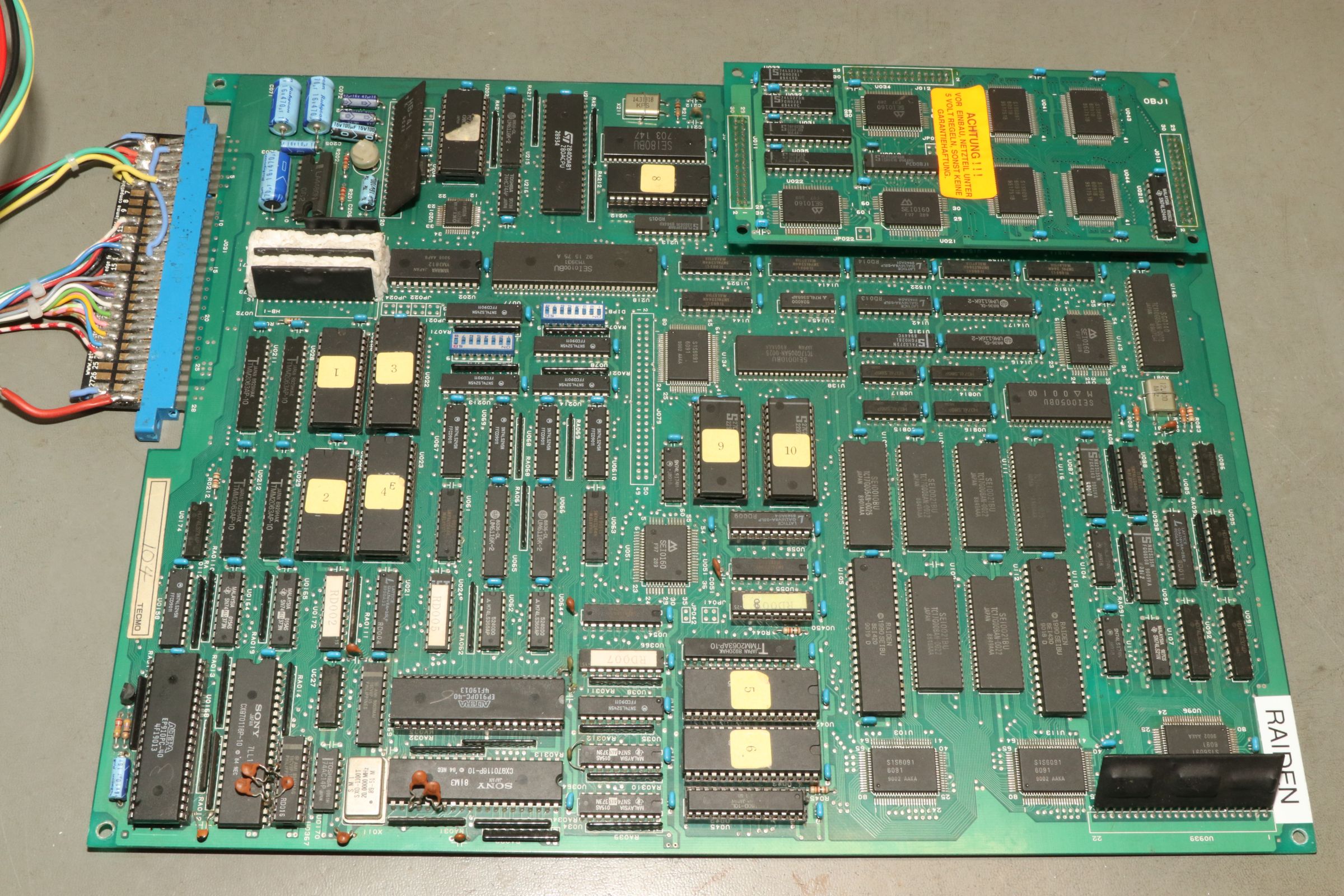

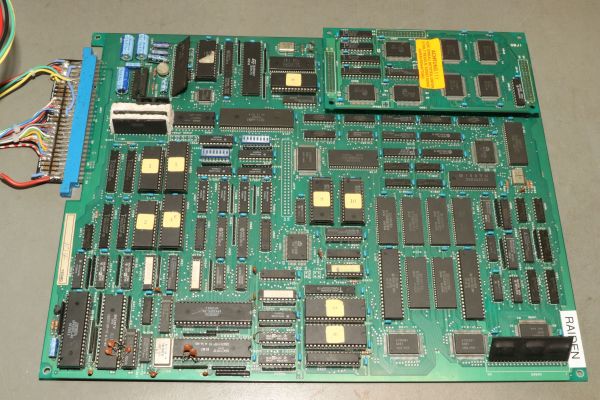

Hier die Platine in hoher Auflösung:

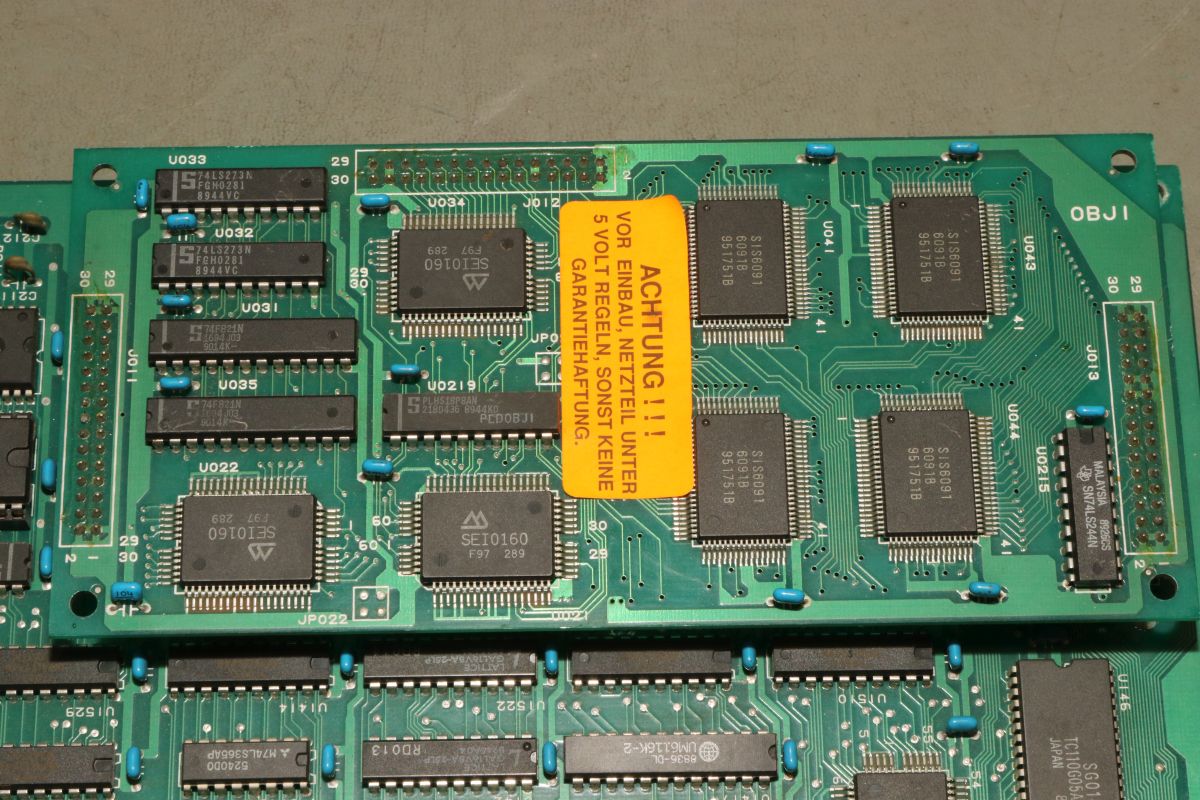

Der Betrieb unter 5V ist bei Arcade Platinen selten gut...

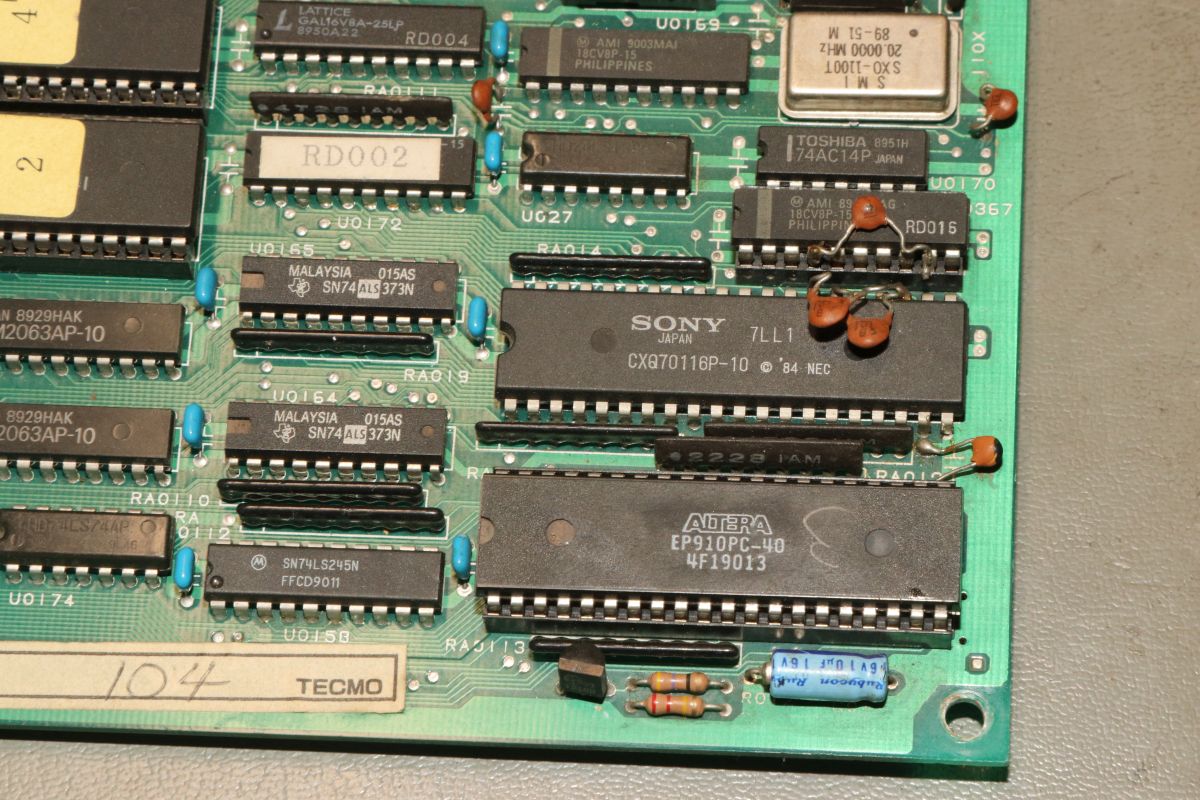

Zu guter Letzt zeigt sich eine extreme Empfindlichkeit im Bereich der Billigsockel mit den Gate Arrays und dem GAL: ein leichter Stups und das Spiel friert ein.

Das sieht dan komisch aus...

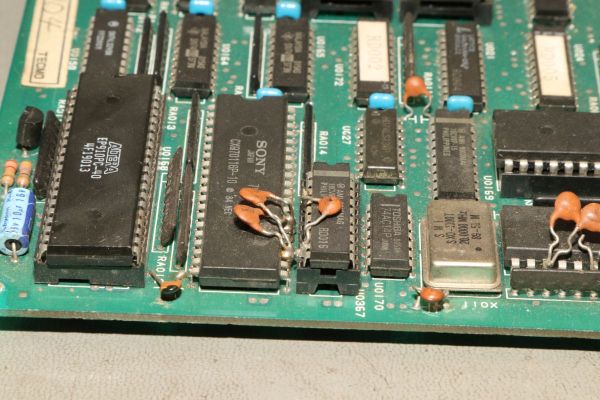

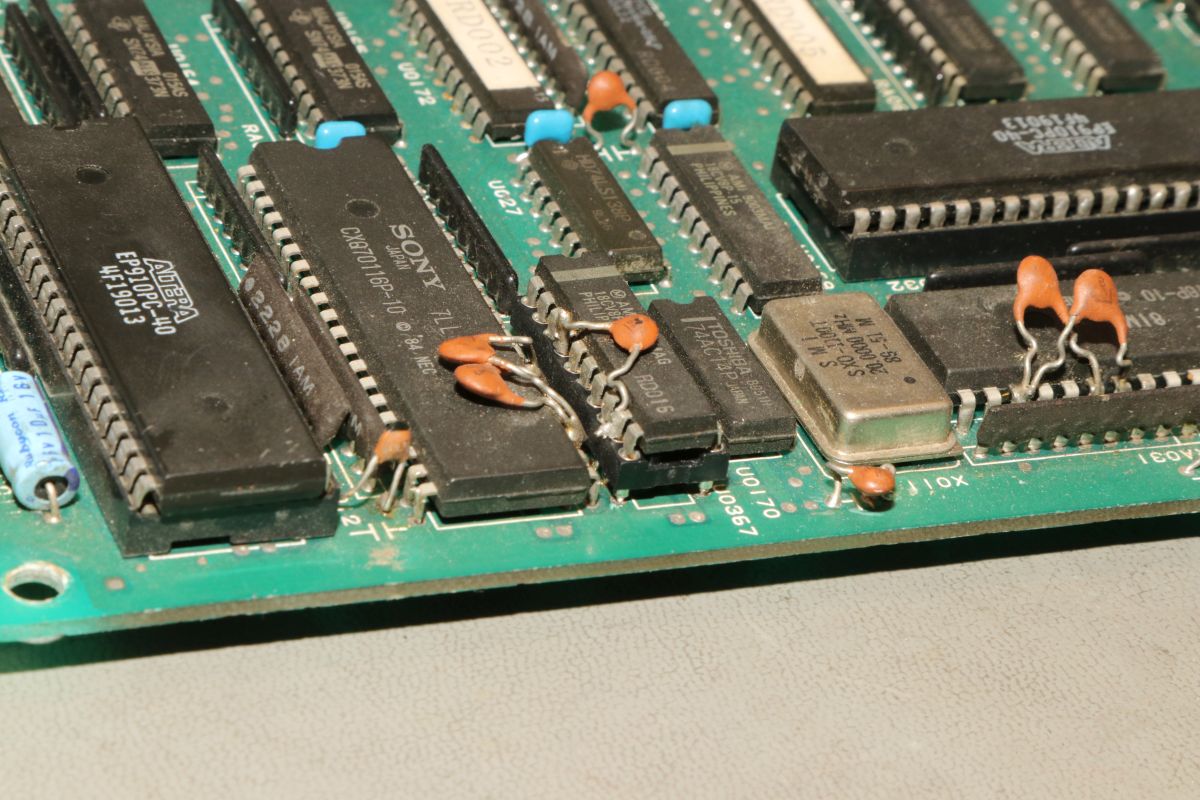

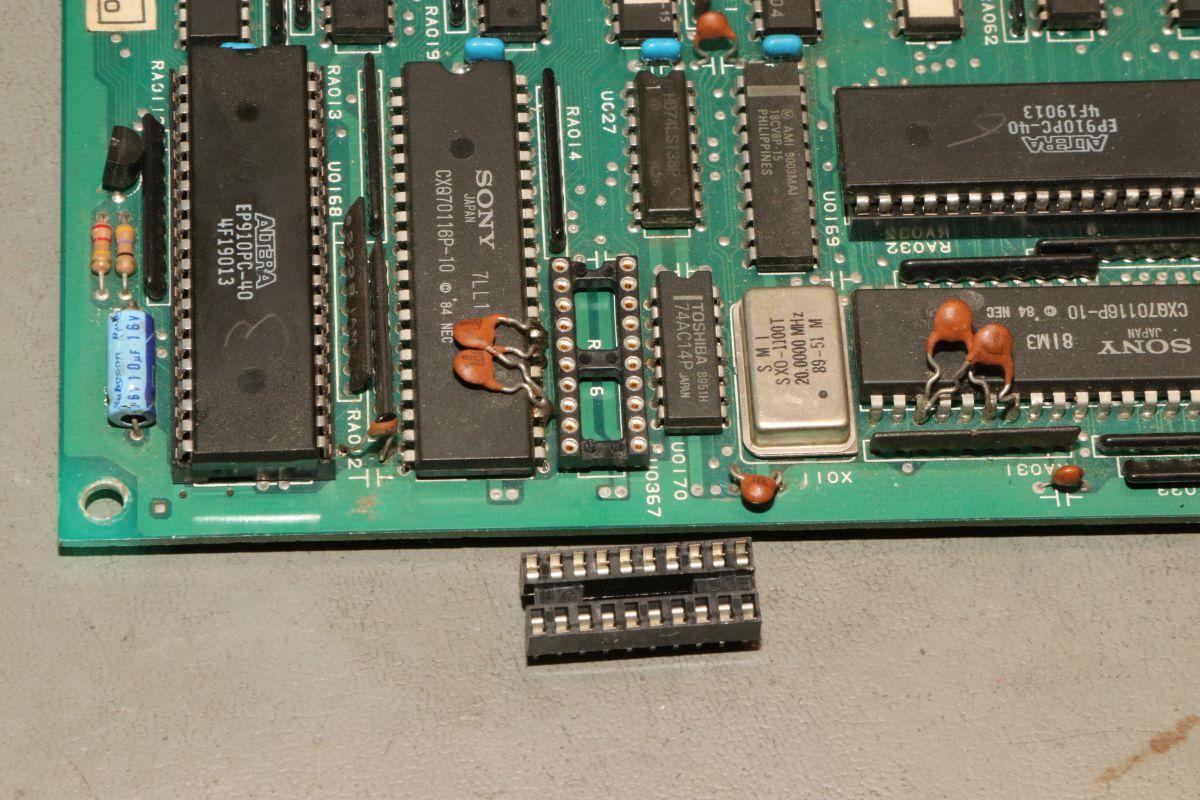

Die Gate Arrays sind ausgelötet worden und hier hat man viele Kondensatoren zur Timing-Korrektur eingesetzt. Gelötete Pins in Federkraftsockeln geht nicht lange gut.

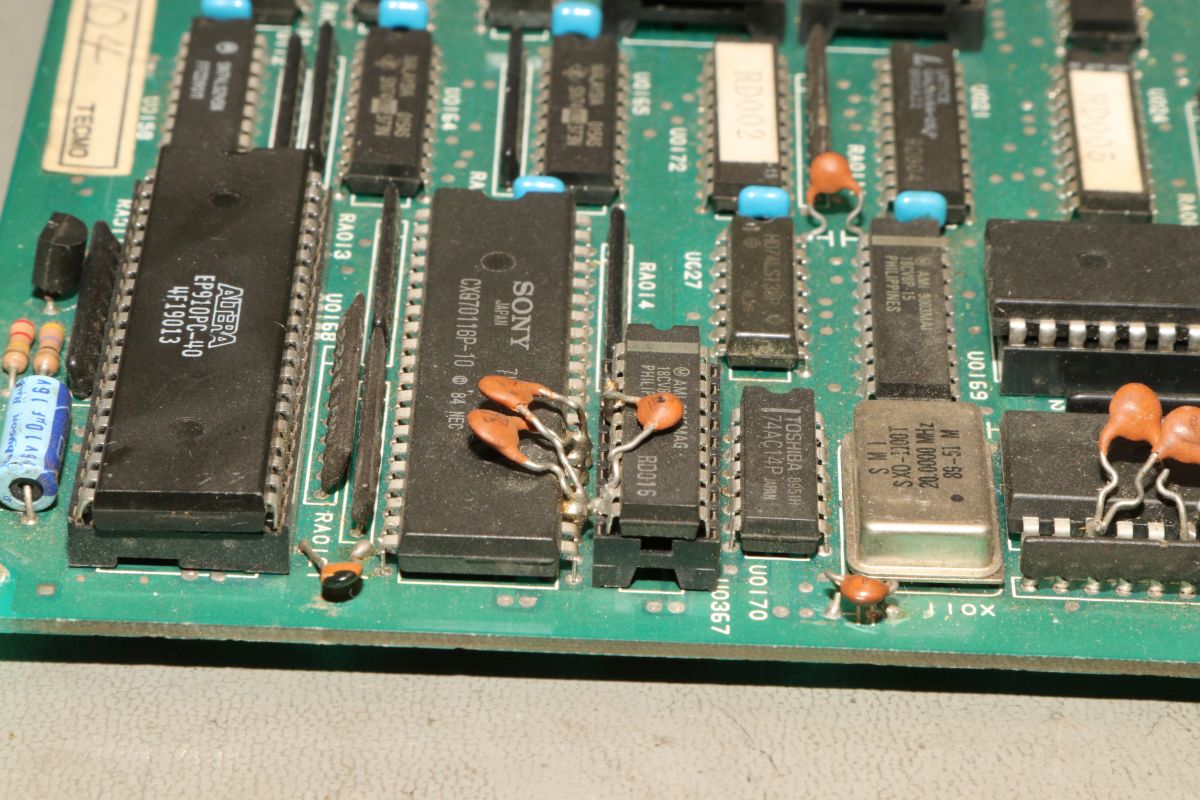

Ein Präzisionssockel ist da deutlich kontaktfreudiger.

Die Vibrationsempfindlichkeit ist fast weg, durch mehrfaches Raus-und-Rein bei den großen Gate-Arrays ist die ganze Platine jetzt wieder stabil. Bei Reparaturen mit ausgelöteten Bauteilen sollte man an guten Sockeln nicht sparen!
