06.05.2026

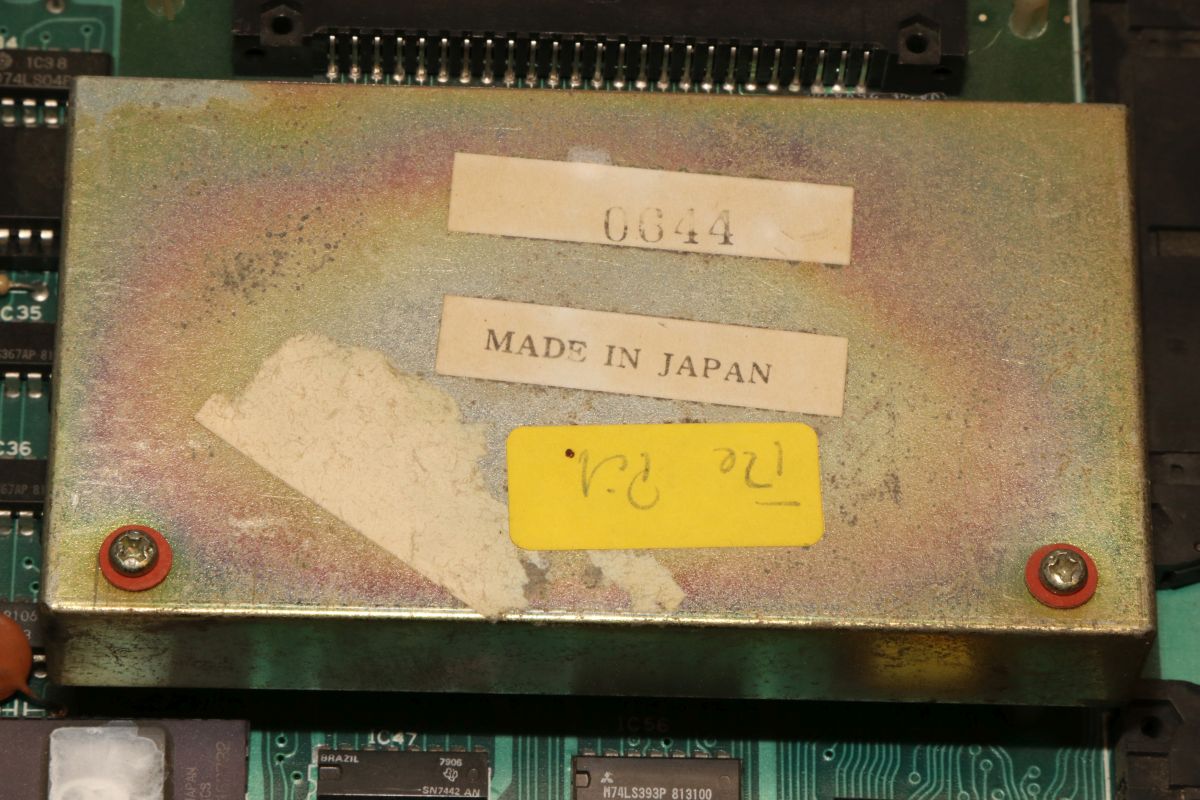

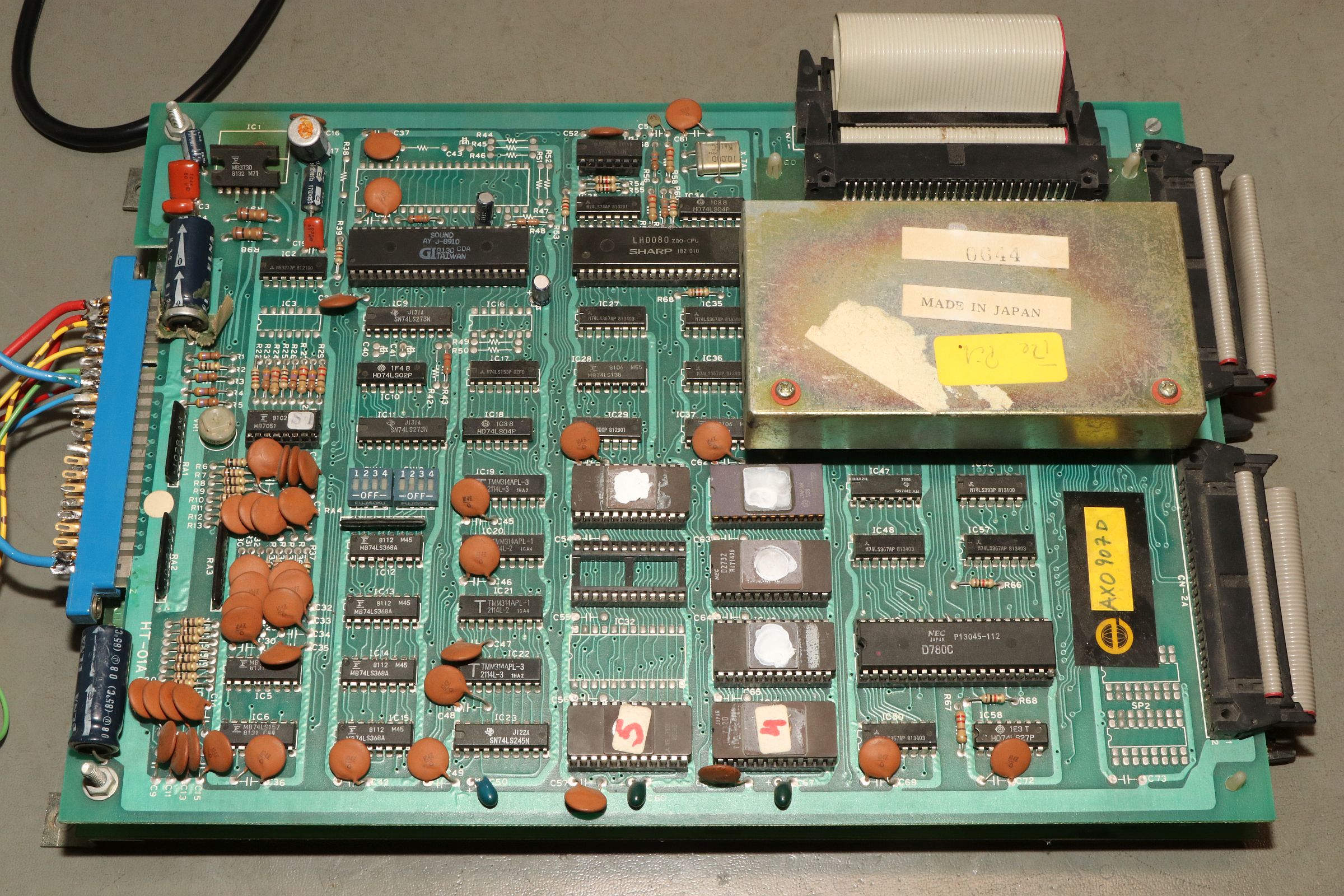

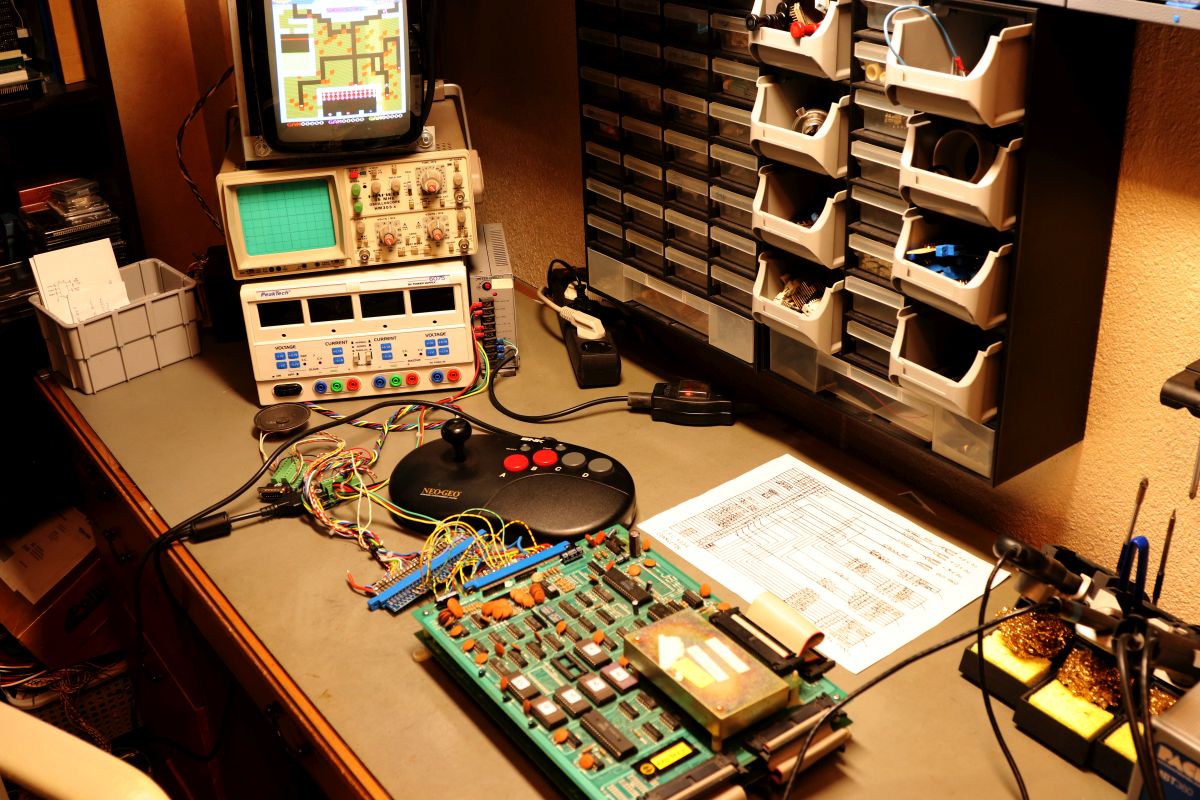

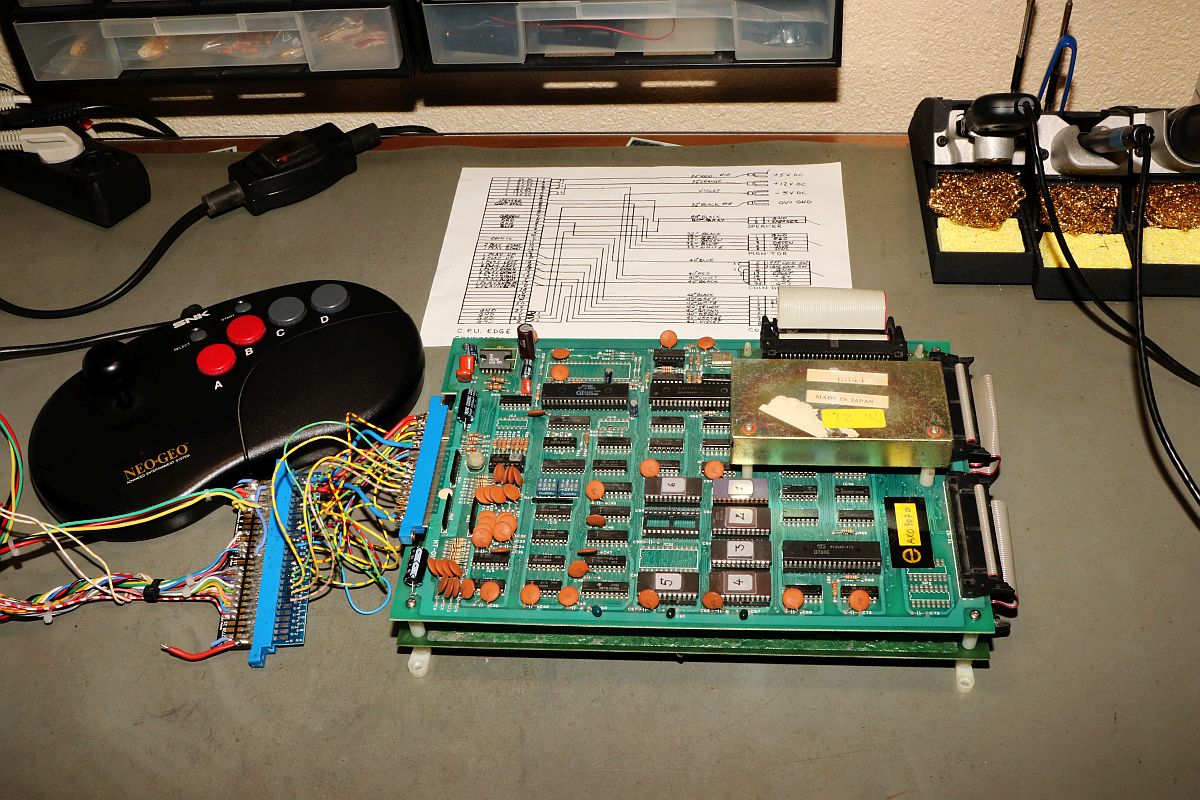

{Centuri The Pit} Es landete ein mir bisher völlig unbekanntes Spiel auf meinem Labortisch: The Pit von Centuri. In diesem Spiel werkeln ein Z80 für das Gameplay, ein Z80 plus AY8910 für den Sound und ganz versteckt ein M68705 im Blechkasten für die Protection. Hier mal die hochauflösende CPU-Platine:

Ich würde es ja aufmachen und den Verguss rauspopeln, aber die Platine gehört mir nicht...

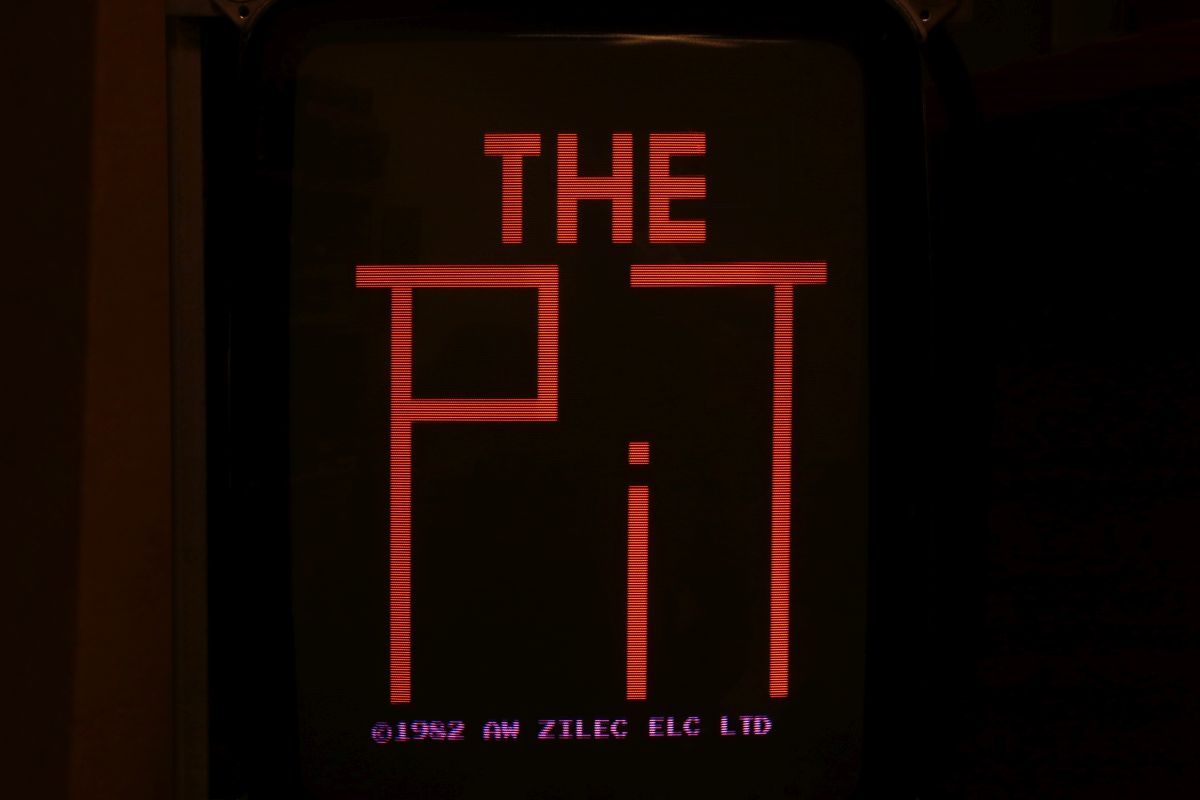

Das Spiel soll Grafikfehler haben, im Attract-Modus fällt mir erst einmal nichts auf, außer, dass die Grafik etwas primitiv daher kommt. Zilec ist nicht wirklich bekannt und hat zwischen 1981 und 1982 nur eine Handvoll Spiele herausgebracht.

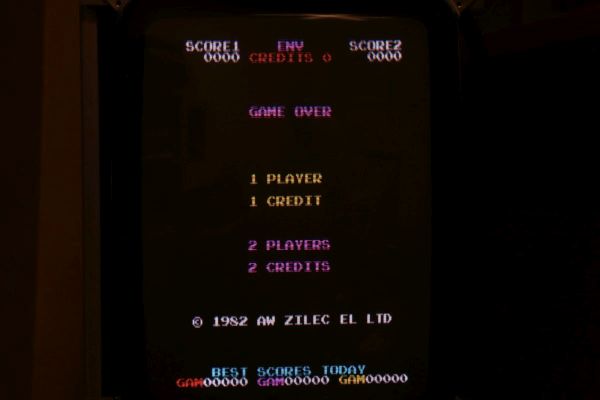

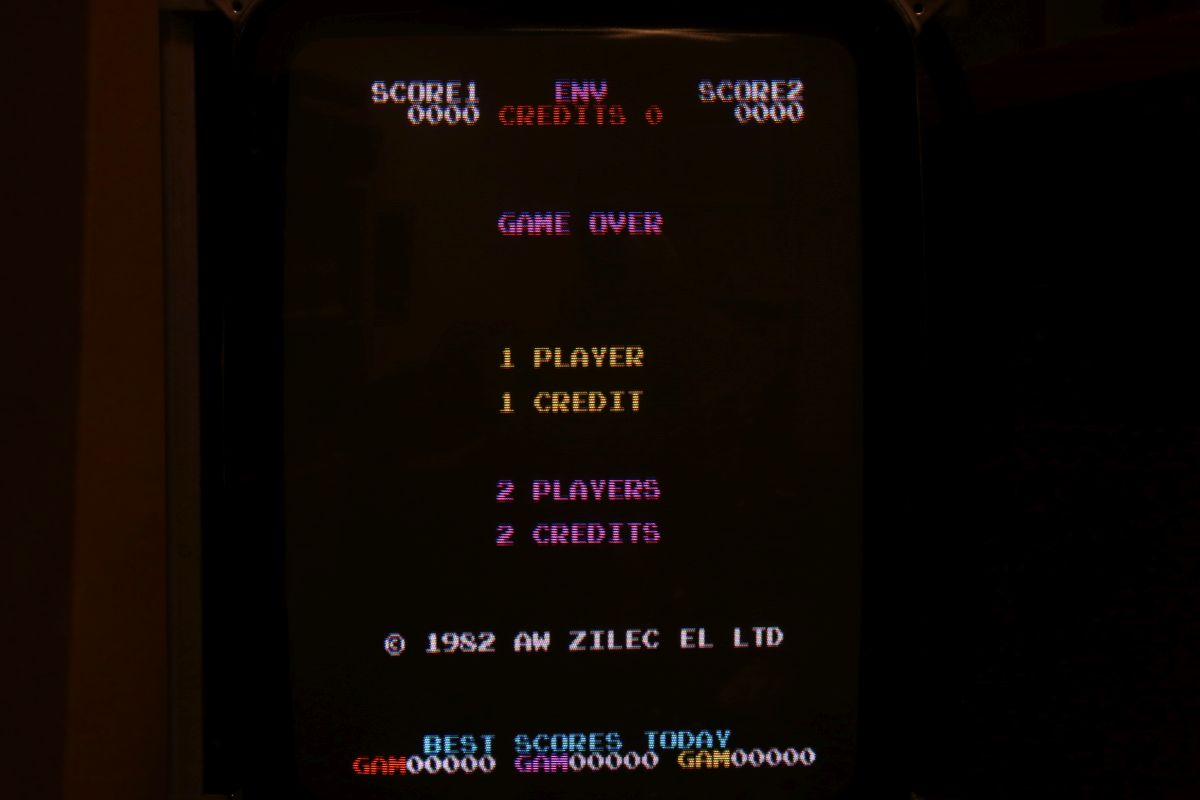

Der Bildschirm kommt schön bunt daher.

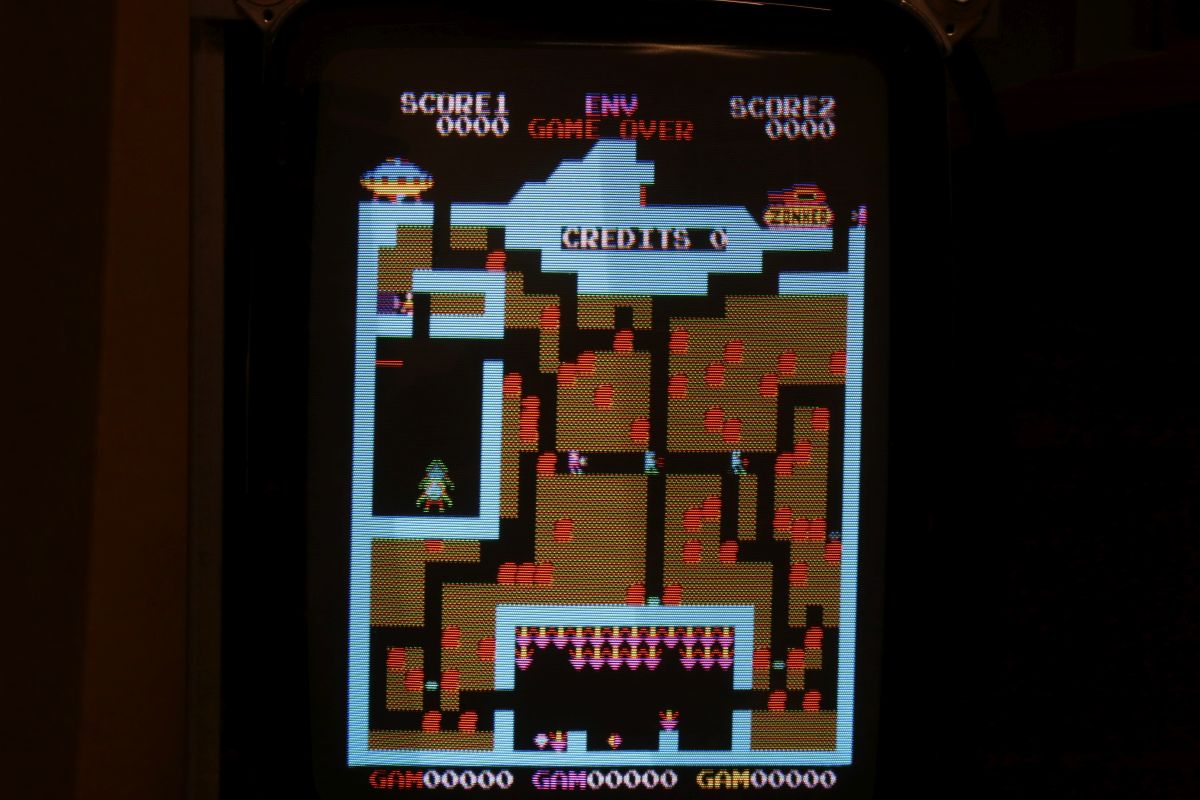

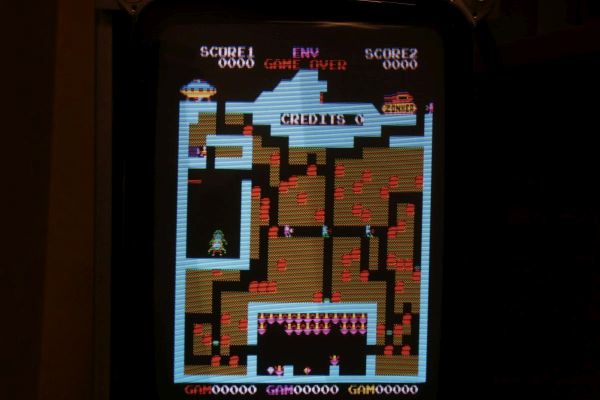

Das Spiel selbst ist auf meinem kleinen Testmonitor nahezu unspielbar, man erkennt kaum, wo sich die Spielfigur bewegt. Aber wo ist jetzt der Fehler?

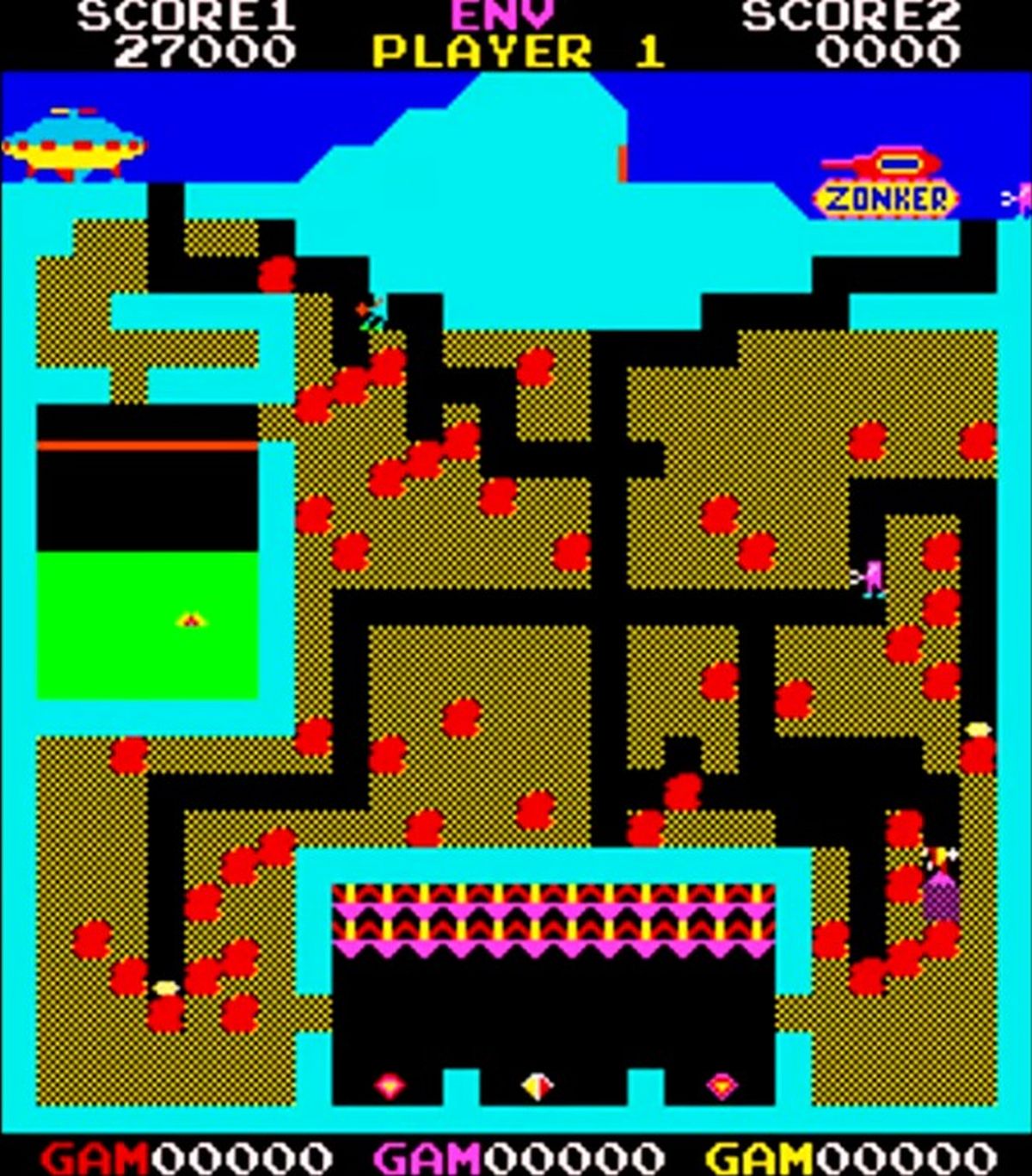

Der vergleich mit MAME zeigt es: es fehlen diverse Hintergrundfarben. Der Himmel ist nicht blau und das Alienschwimmbecken ist nicht gefüllt...

Ich bin gespannt, ob ich das finden kann, der Schaltplan ist vorhanden, aber nicht sehr übersichtlich!

21.06.2026

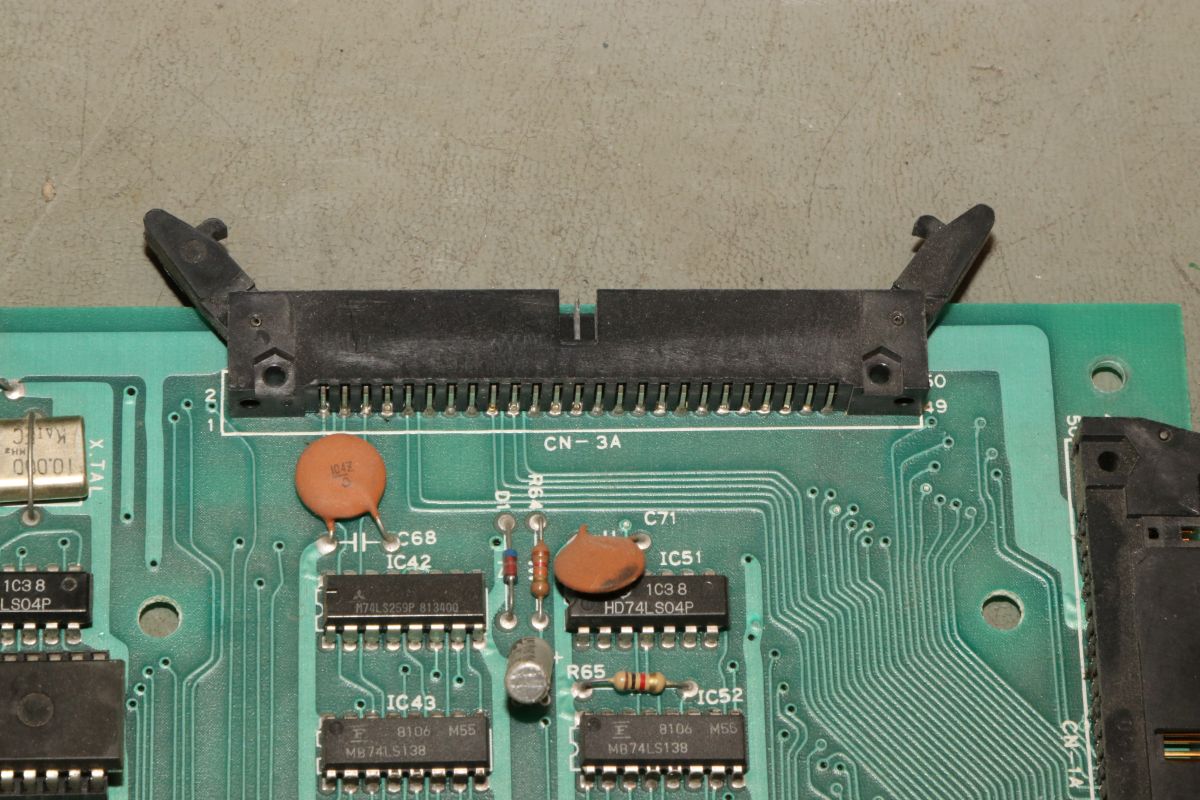

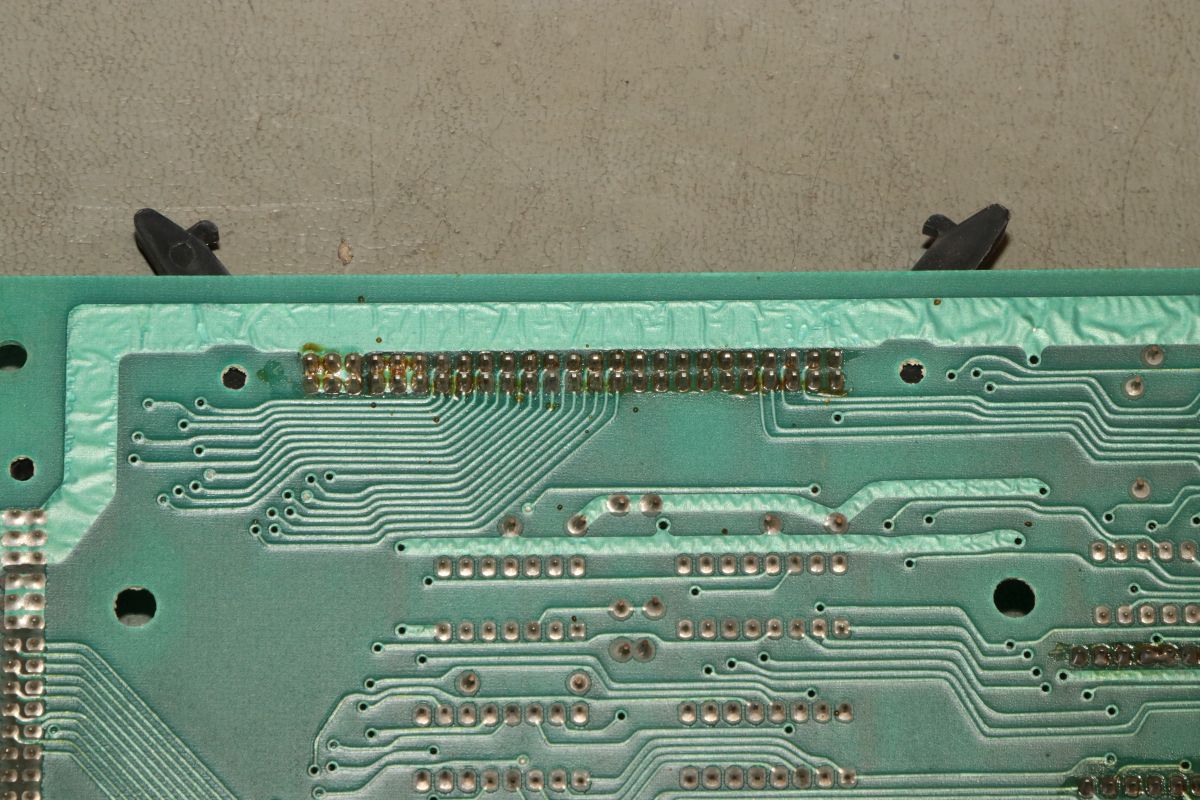

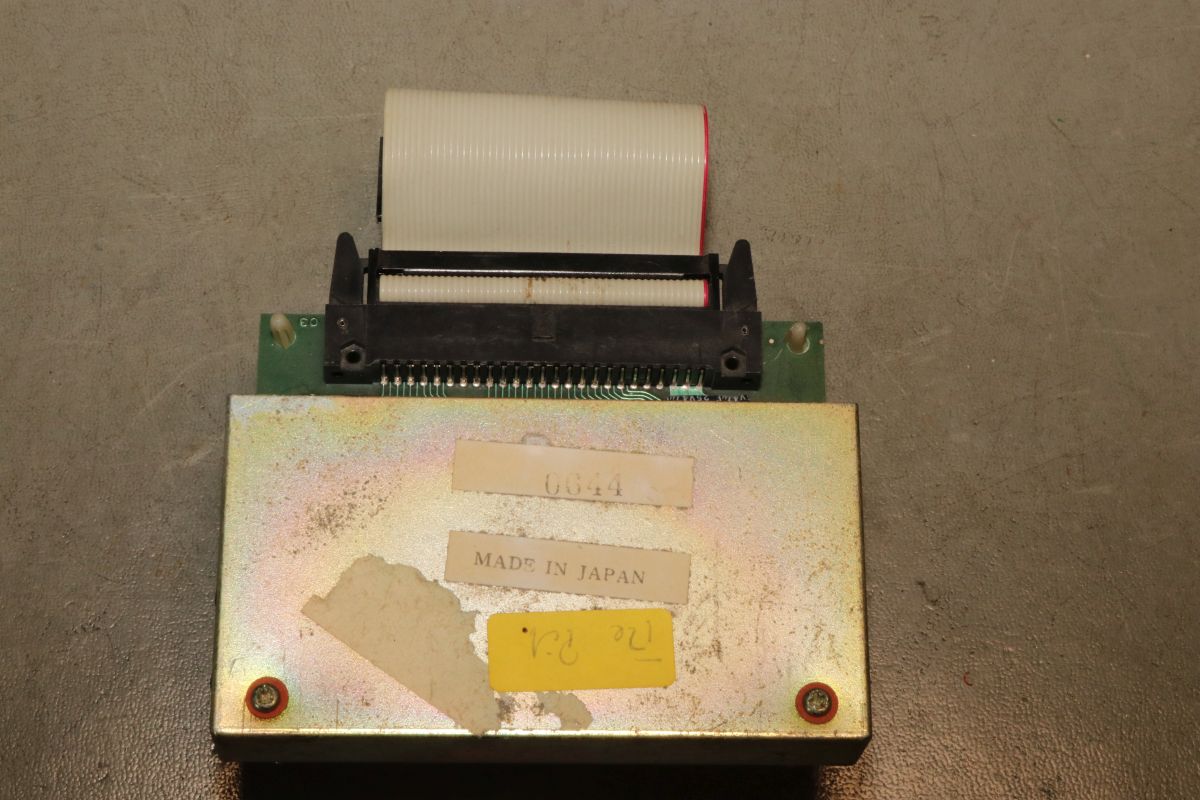

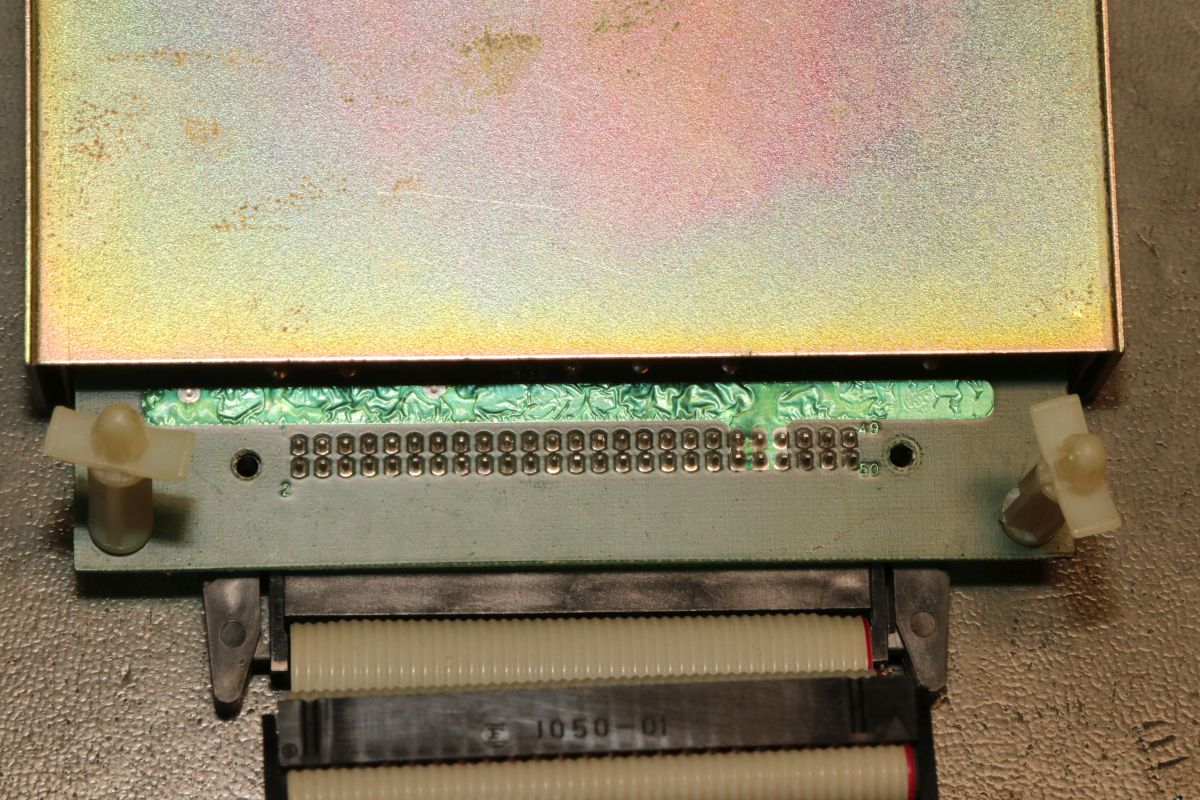

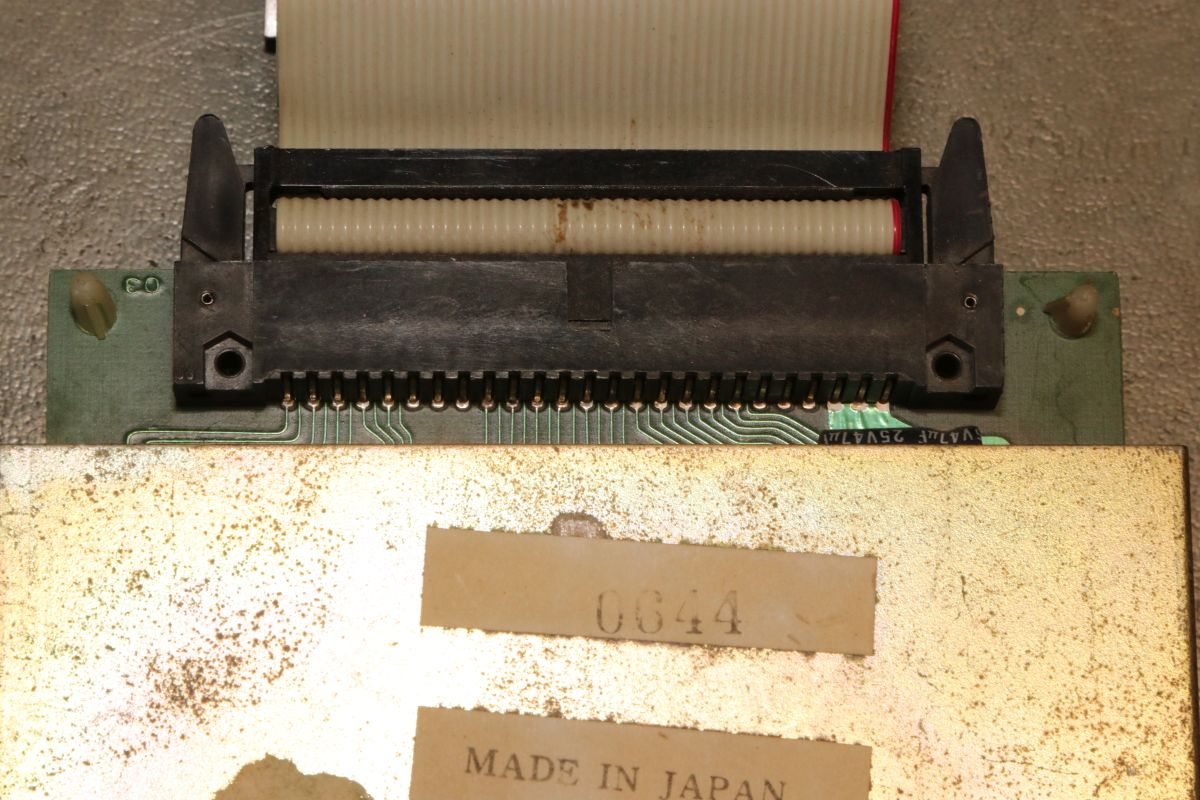

{Und es geht weiter!} Das Kopierschutzmodul wird im Schaltplan leider nicht beschrieben, aber hier sind schon mal Fotos des Anschlussbereiches. Ein Steuersignal geht übrigens direkt zum RGB-Ausgangslatch. Wenn das Modul nicht eingesteckt ist, bleibt der Bildschirm vollständig dunkel!

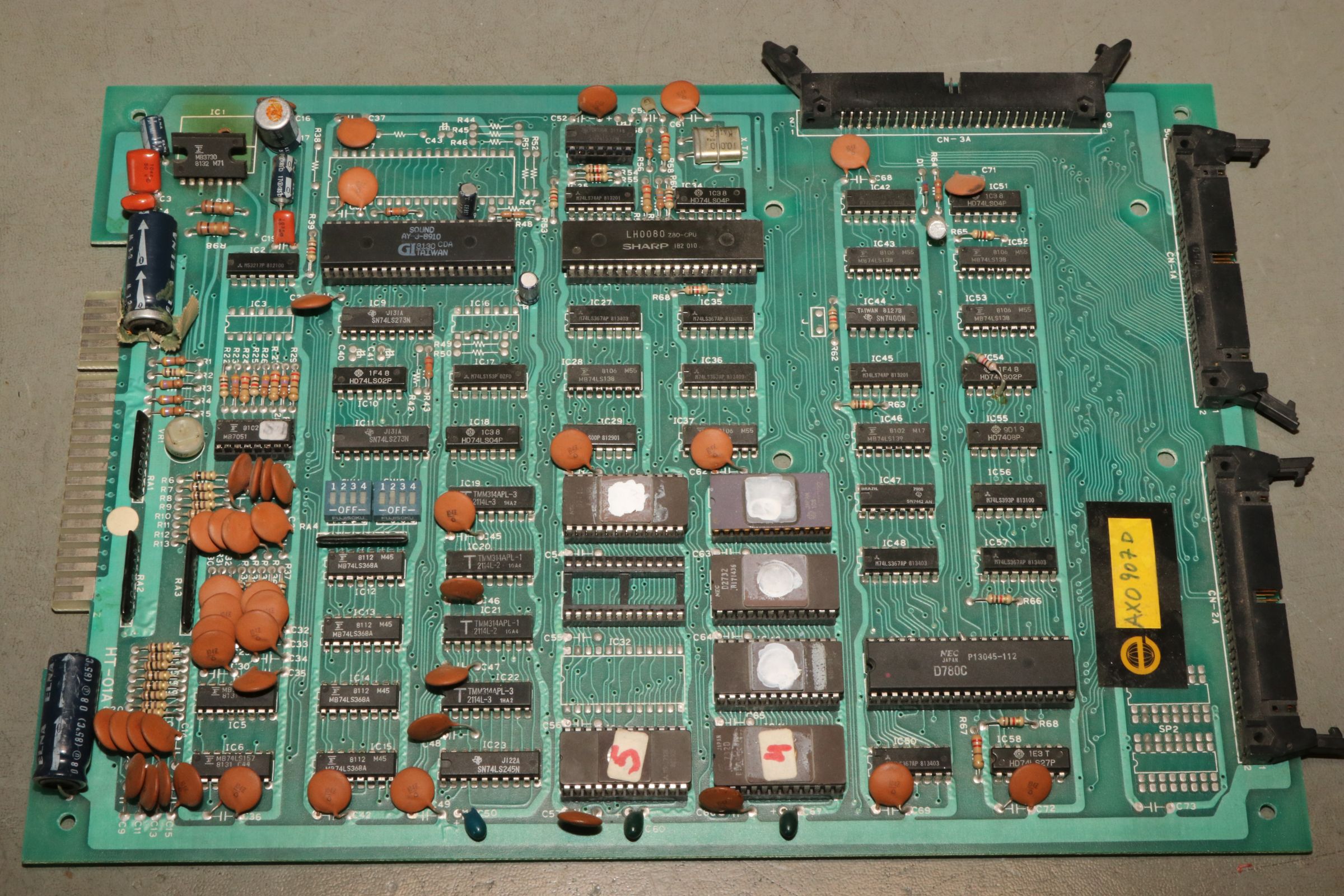

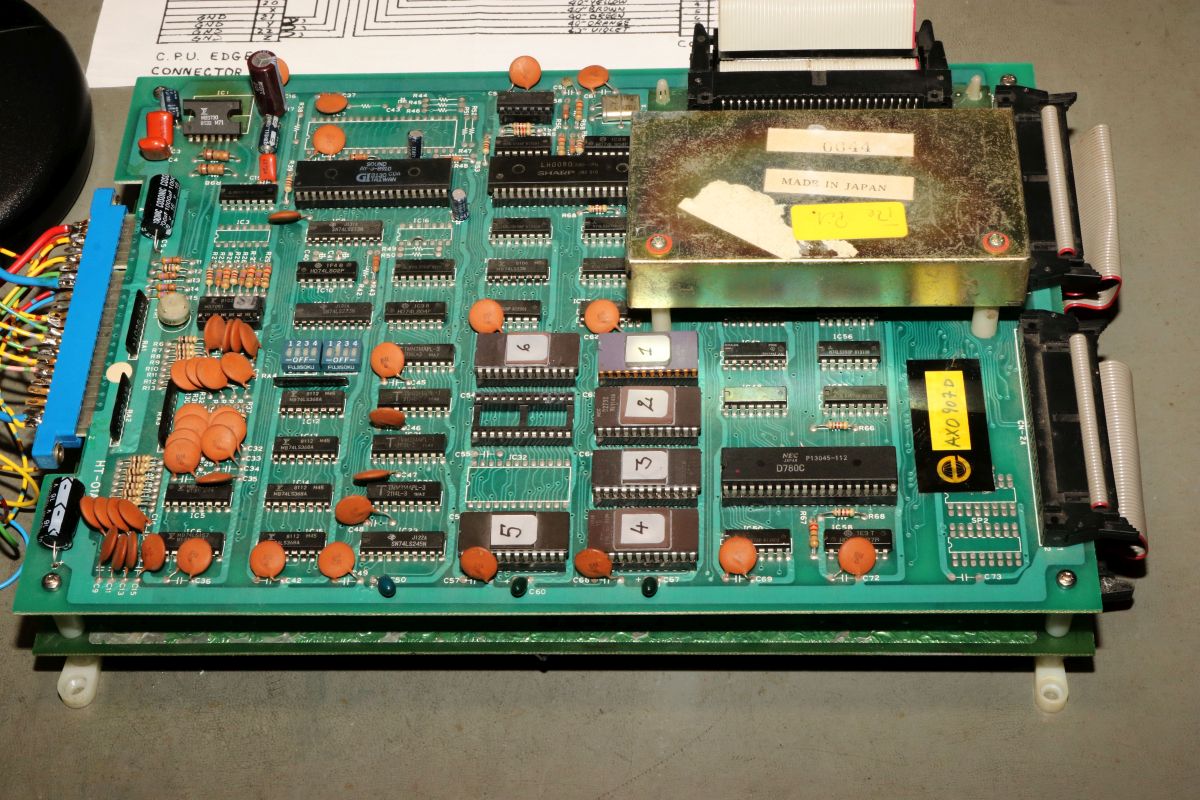

Die CPU-Platine in ihrer ganzen Schönheit:

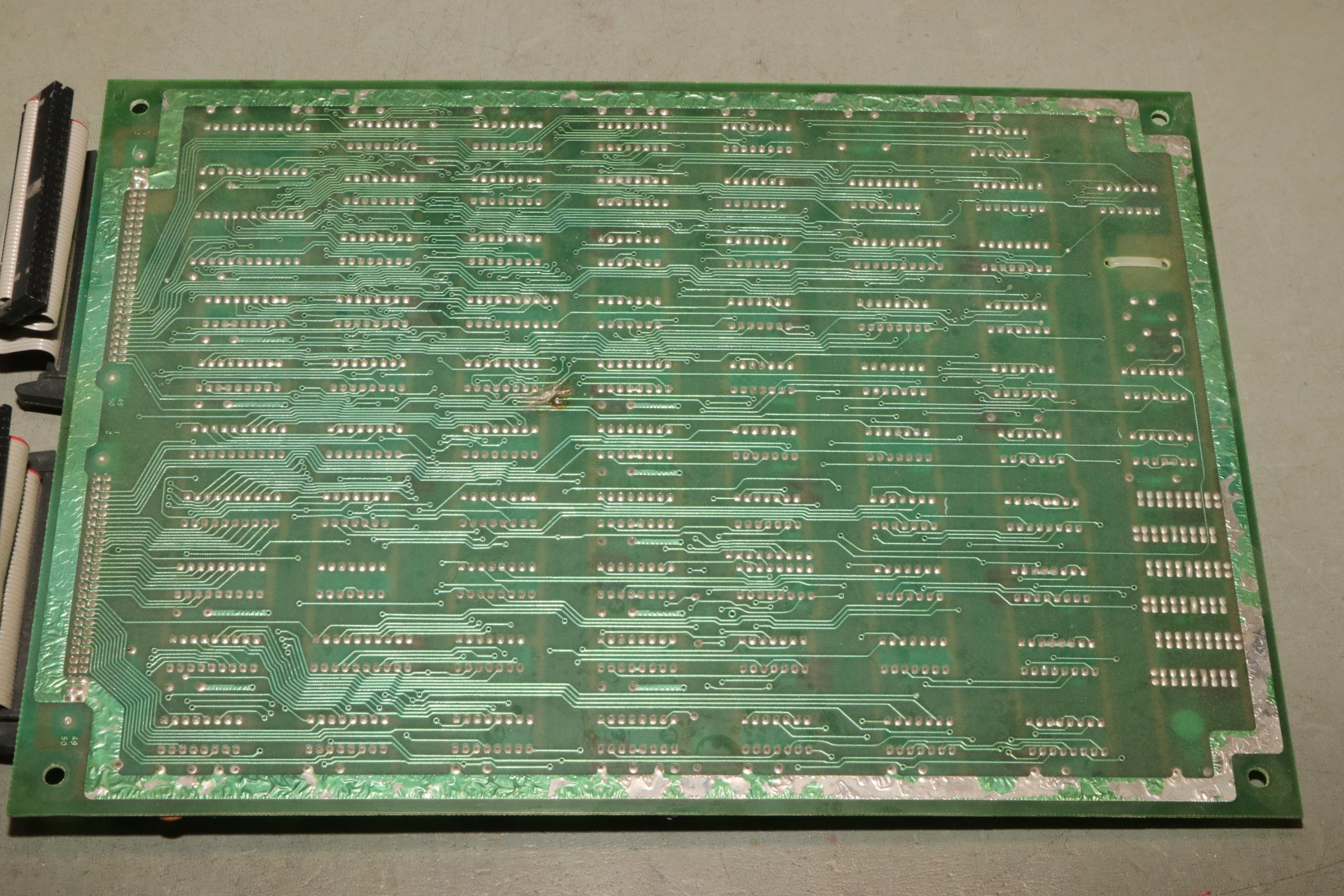

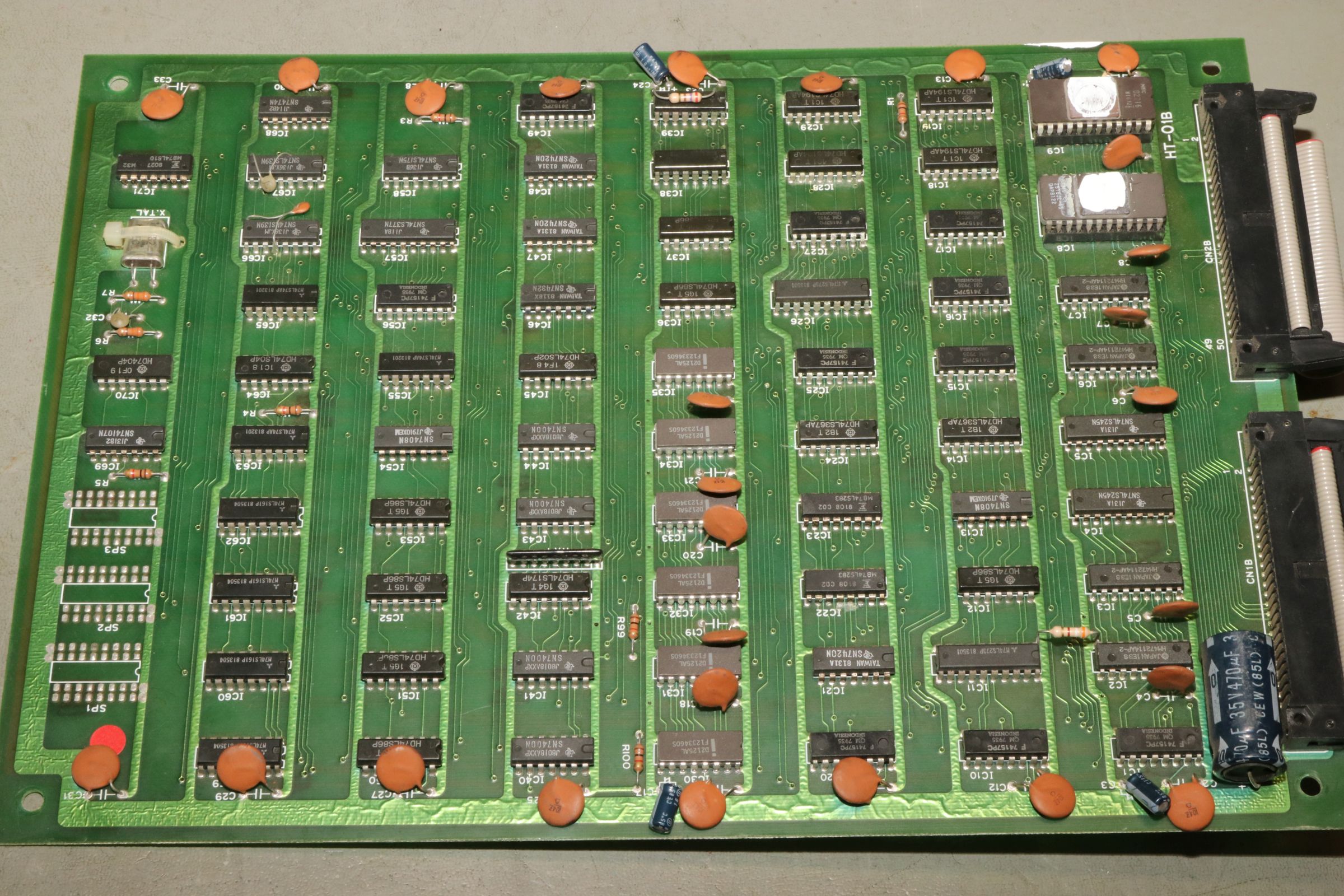

Die Video-Platine - abenfalls hochauflösend:

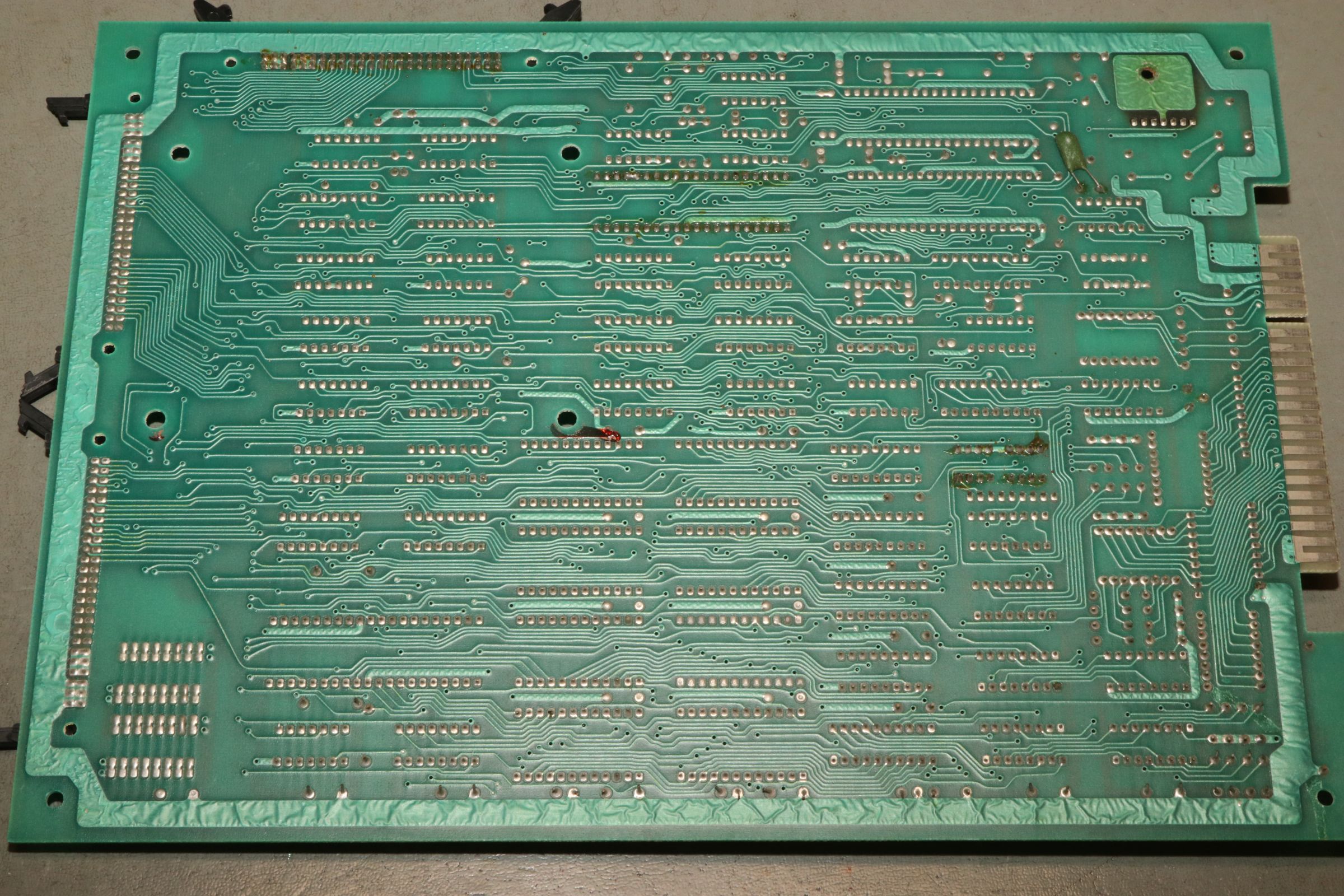

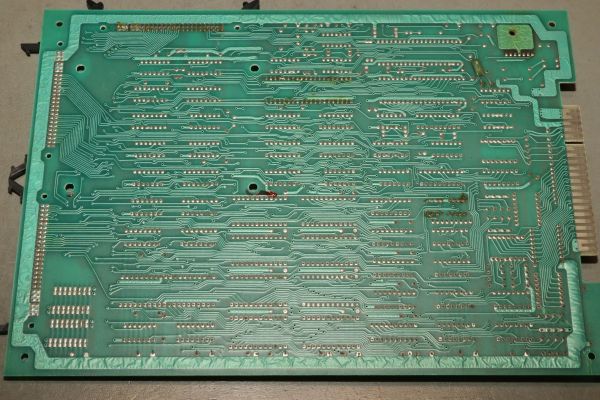

Da fällt mir auf der Unterseite der Videoplatine doch ein Fleck auf...

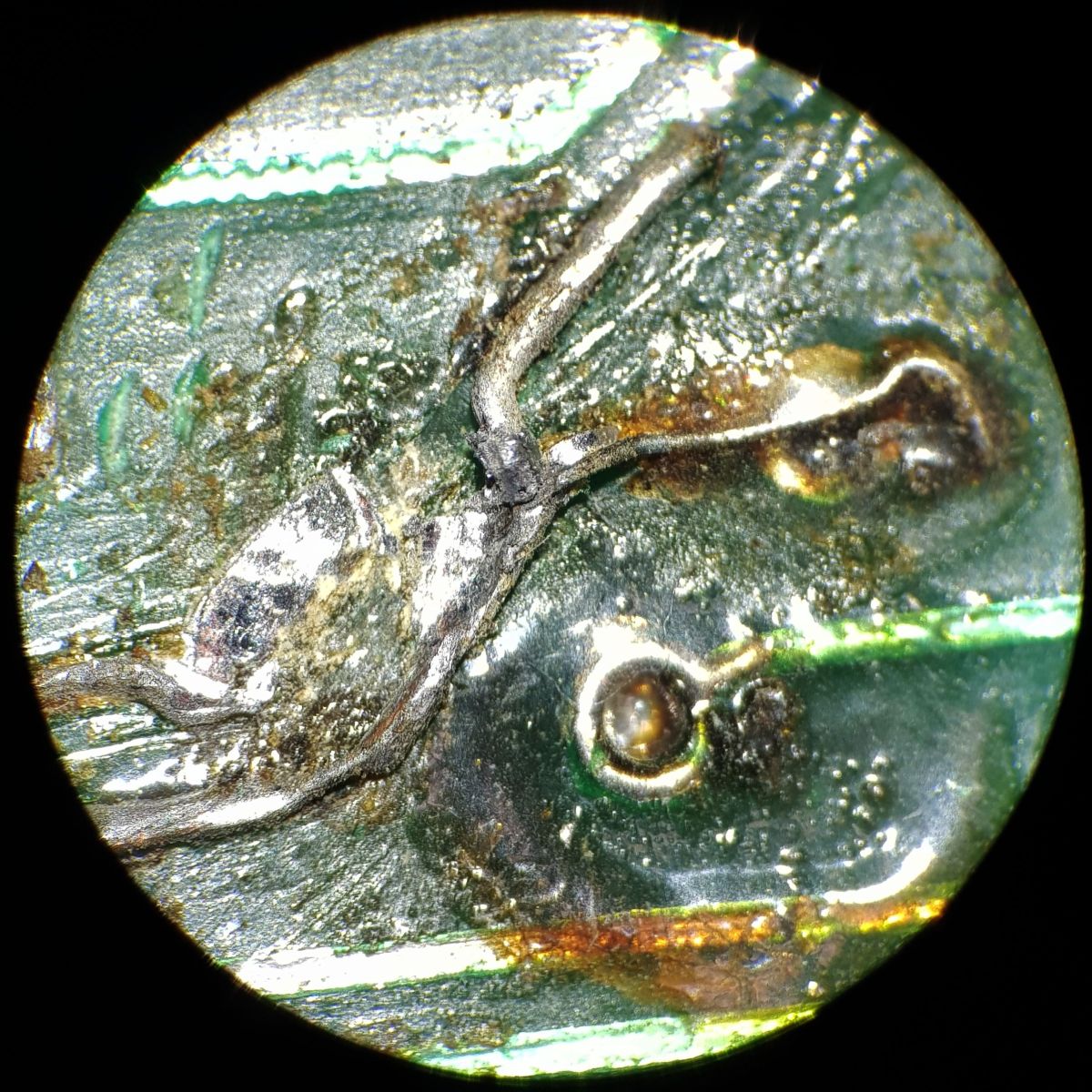

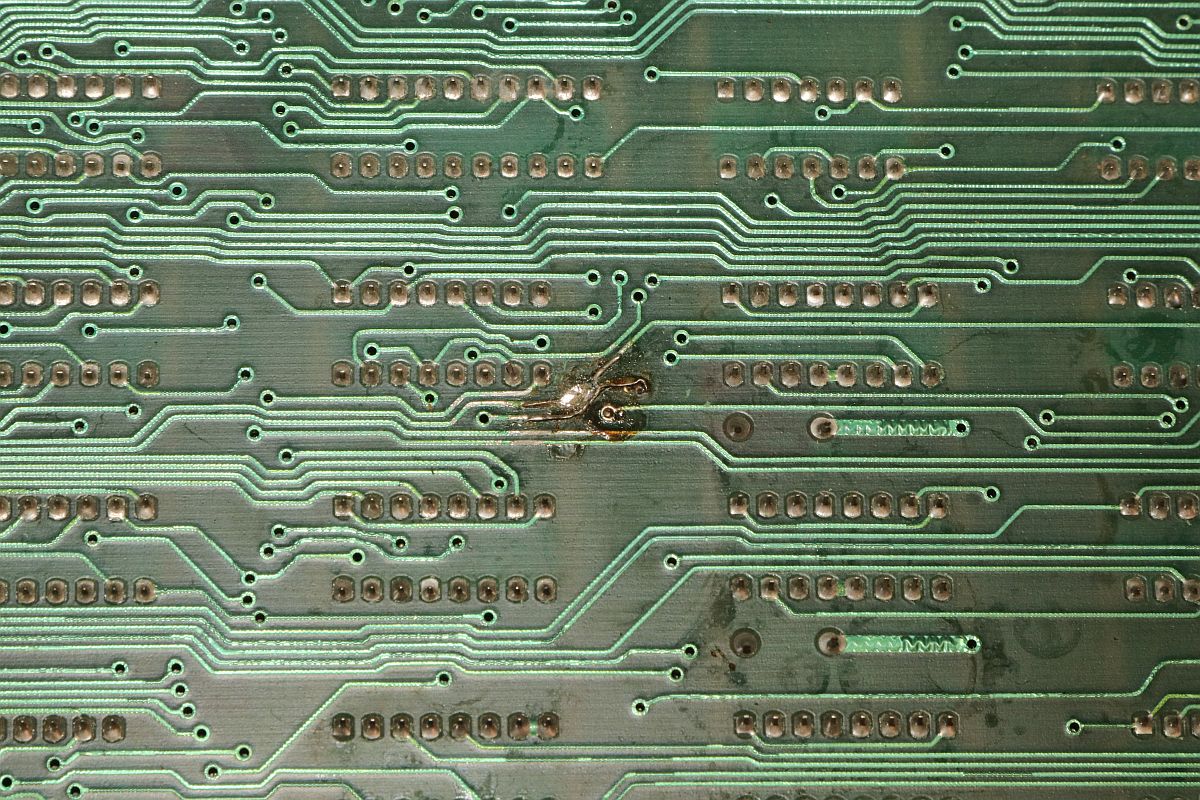

Das sieht nicht so aus, als sollte das so sein. Eine schlampige Leiterbahnreparatur hat sich in sich selbst verwickelt.

Da hilft nur eine grundlegende Reinigung.

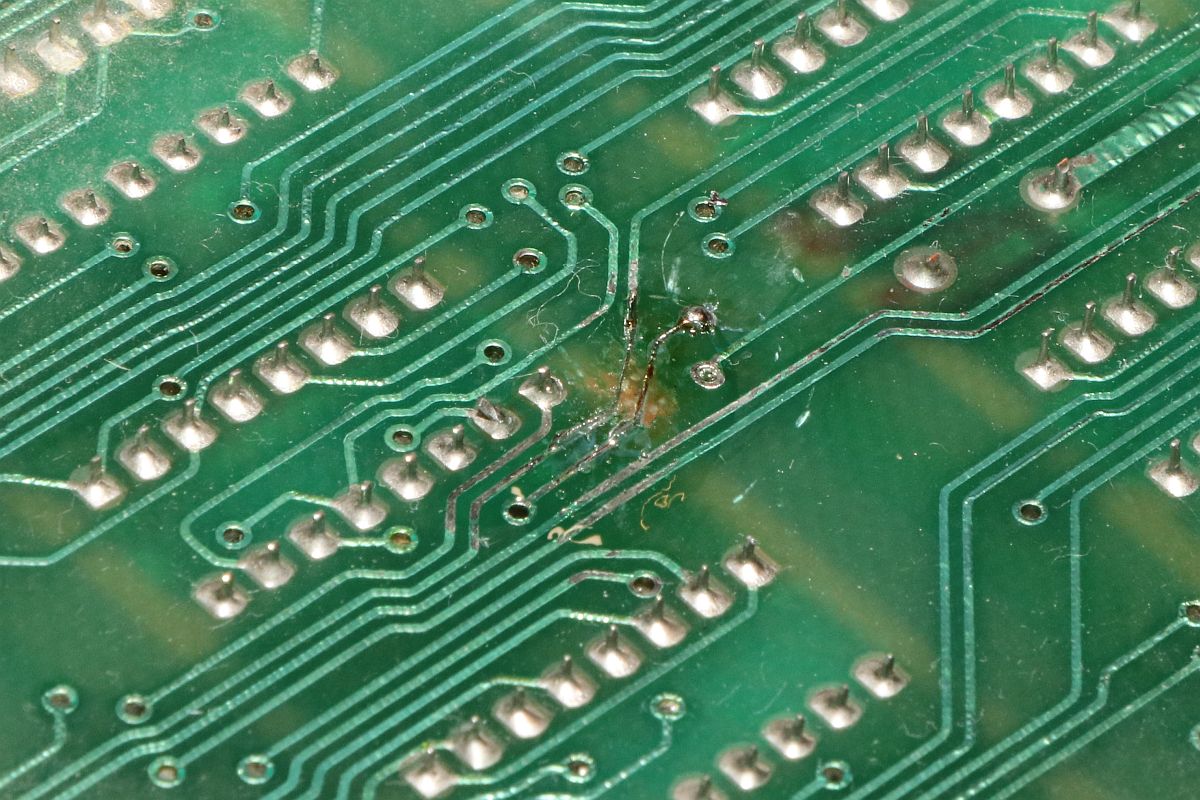

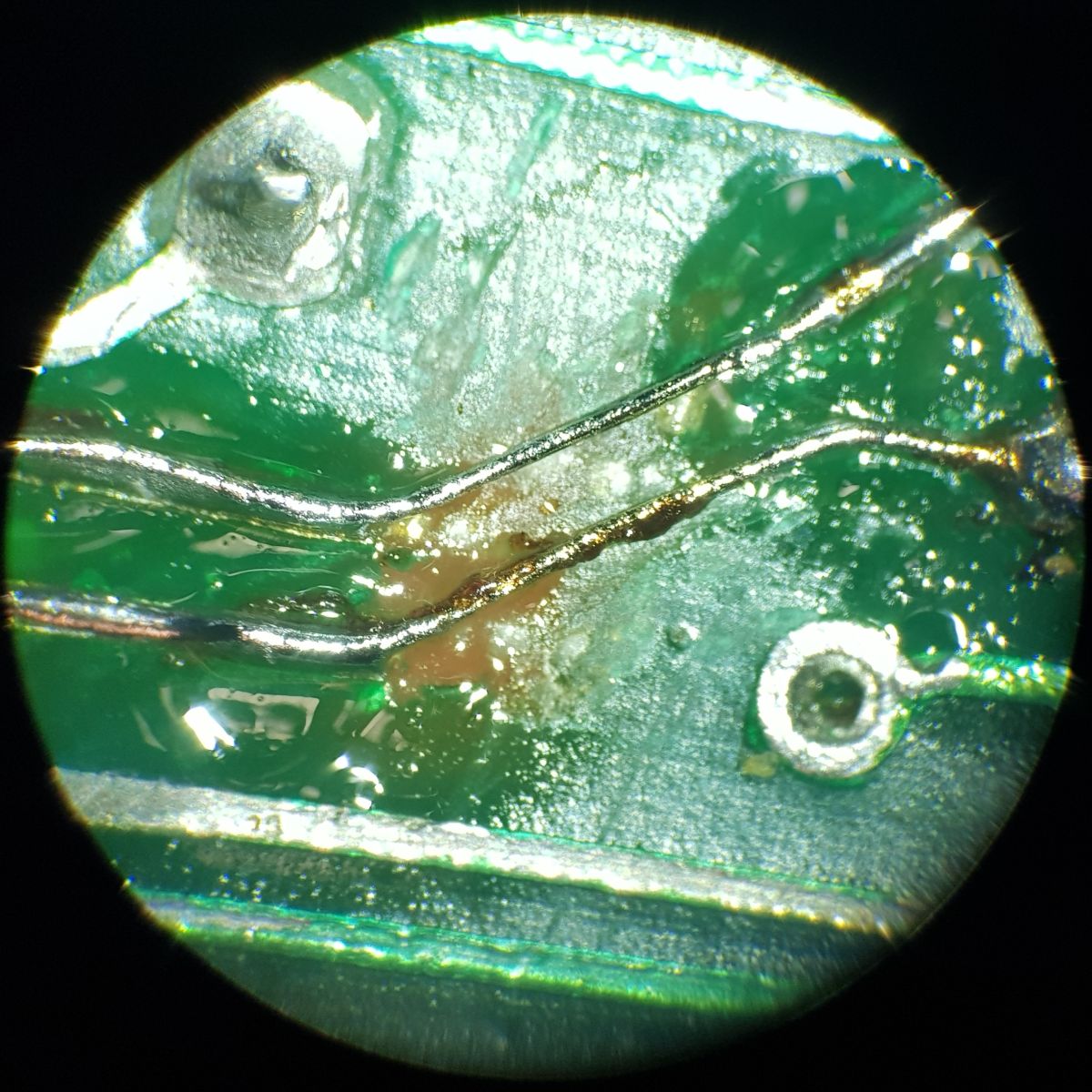

Danach wird sauber mit Fädeldraht repariert.

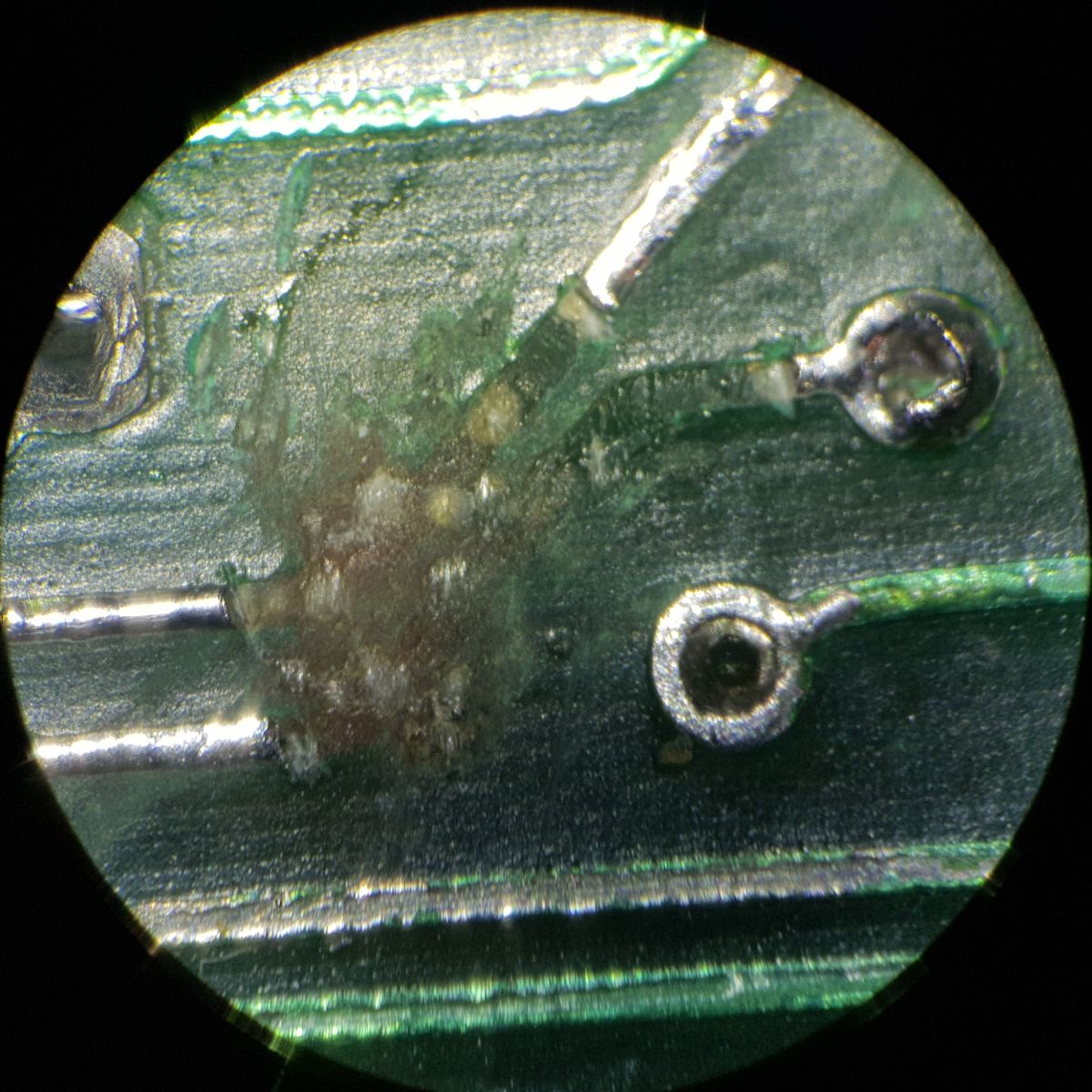

Und zum Schluß kommt ein dicker Tropfen UV-härtender Kleber auf die Reparaturstelle. So macht man das professionell!

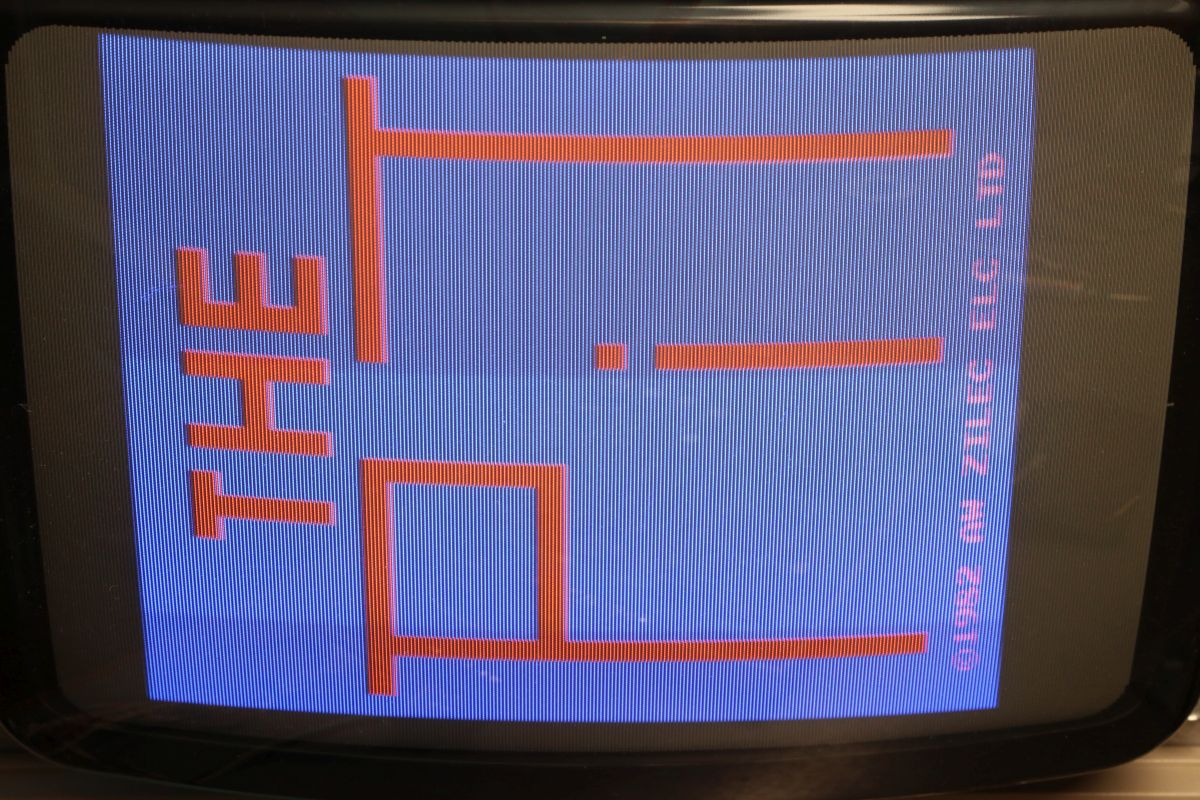

Und wer hätte es gedacht? Der Titlescreen leuchtet wieder mit Hintergrund-Blau!

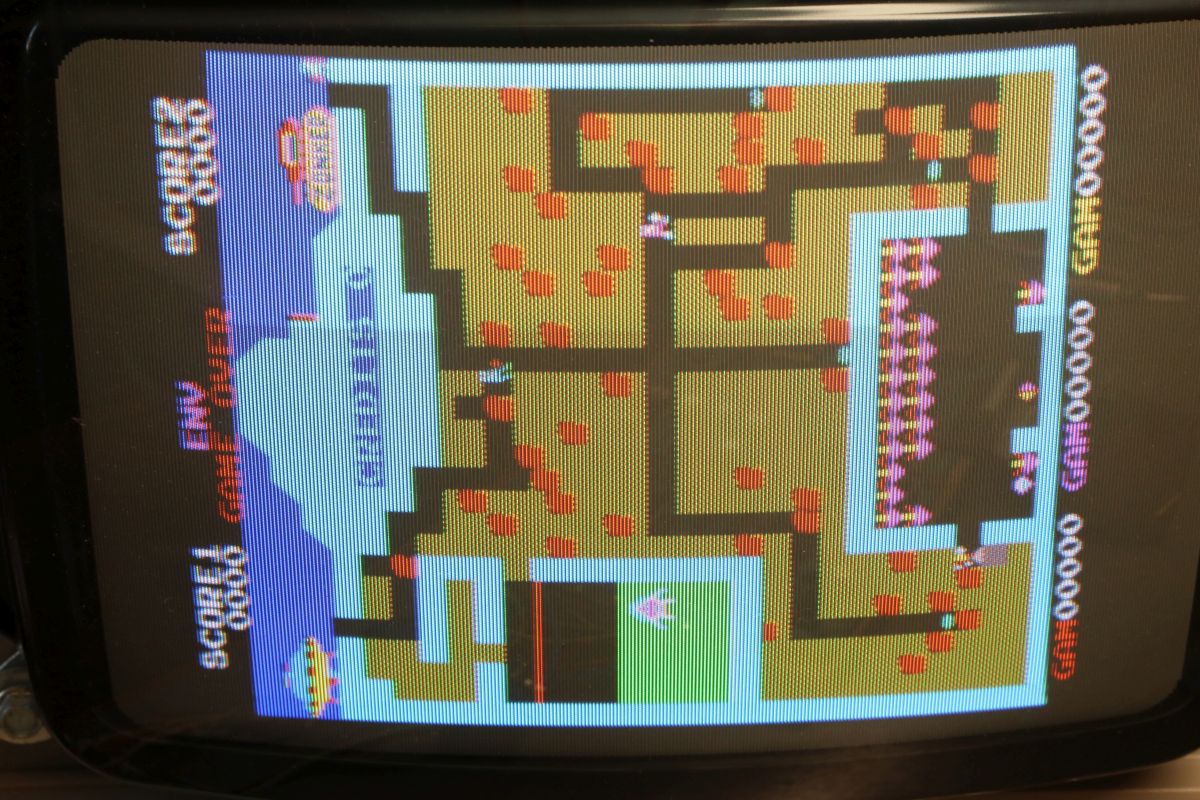

Und das Alien darf wieder in seinem grünen Planschbecken schwimmen!

Jetzt muss ich noch Sound und Controls testen und die dicken Elkos tauschen, die sehen echt armselig aus...
