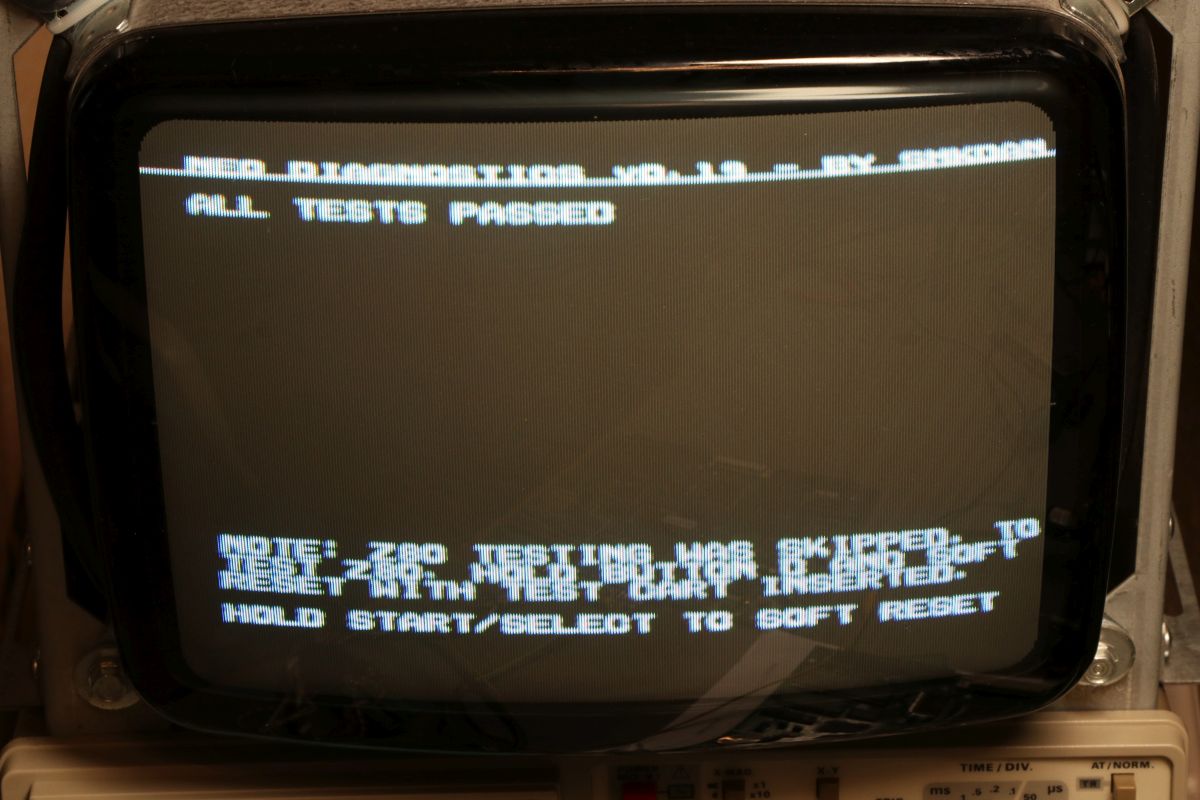

{NeoGeo MVS Grafikfehler} Weil ich gerade eh am MVS reparieren bin und in meiner Grabbelkiste einige defekte Module liegen, die schon lange auf eine a) Reparatur oder b) Schlachtung warten, habe ich gleich mal ein Modul mit heftigem Grafikfehler rausgezogen. Das ist so defekt, da kann man nicht mal das Diagnose-ROM nutzen - einfach nicht lesbar.

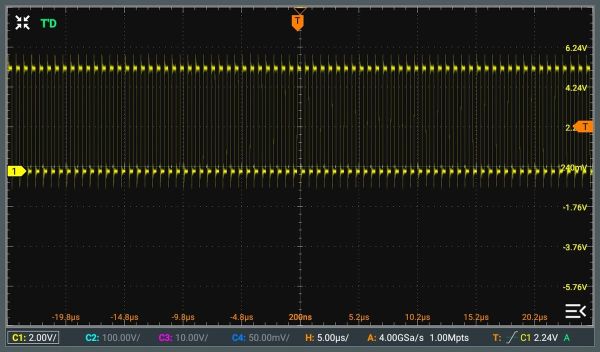

Das könnte davon kommen, dass eines der Adresbussignale nicht mehr bis zur Nulllinie kommt...

Das Signal kommt aus einem LSPC2 - und dafür habe ich sogar eine große Schlachteplatte:

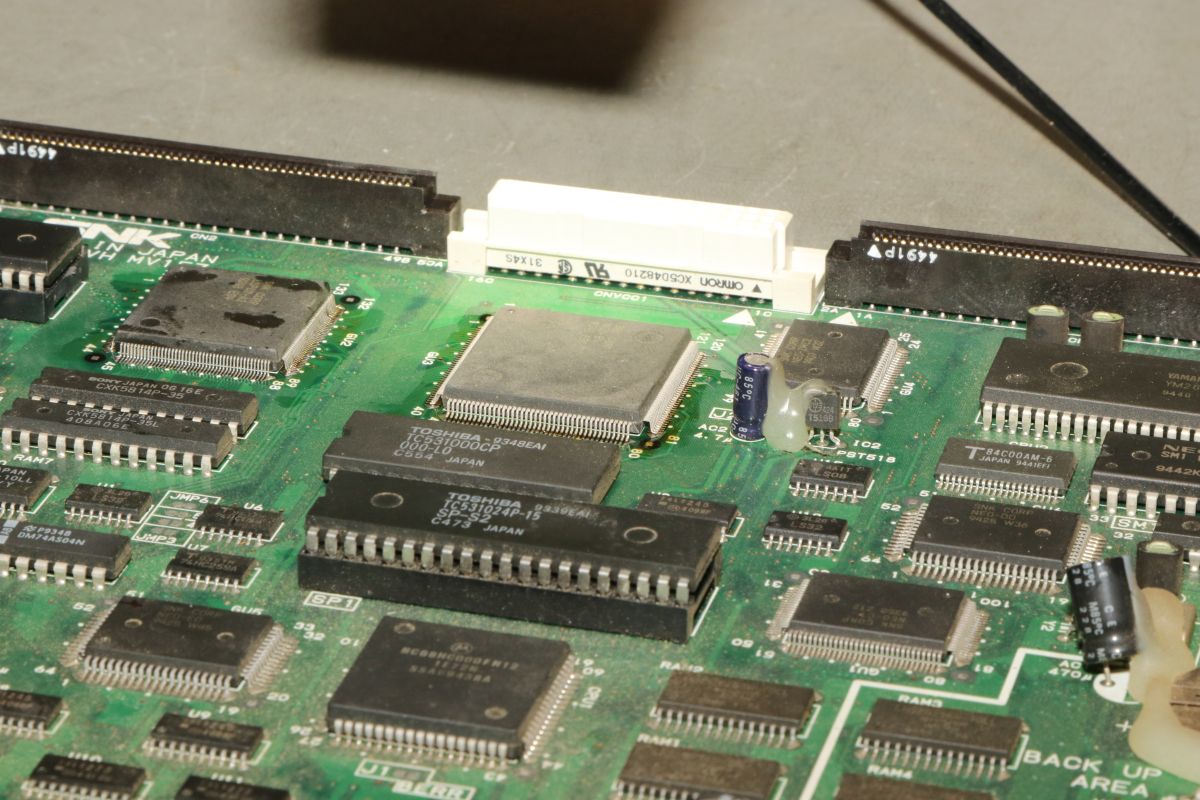

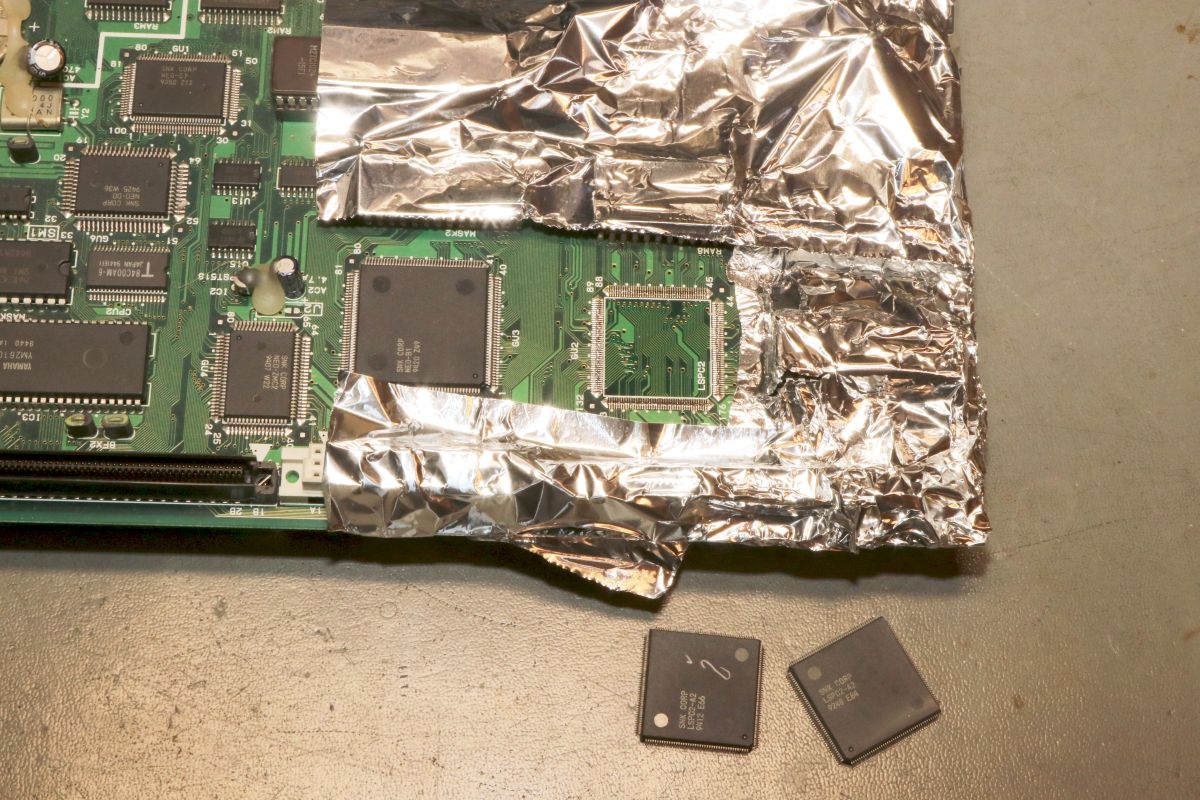

Bei so großflächigen ICs deckt man besser die Umgebung ab, damit der Heißluftfön nicht alles brät.

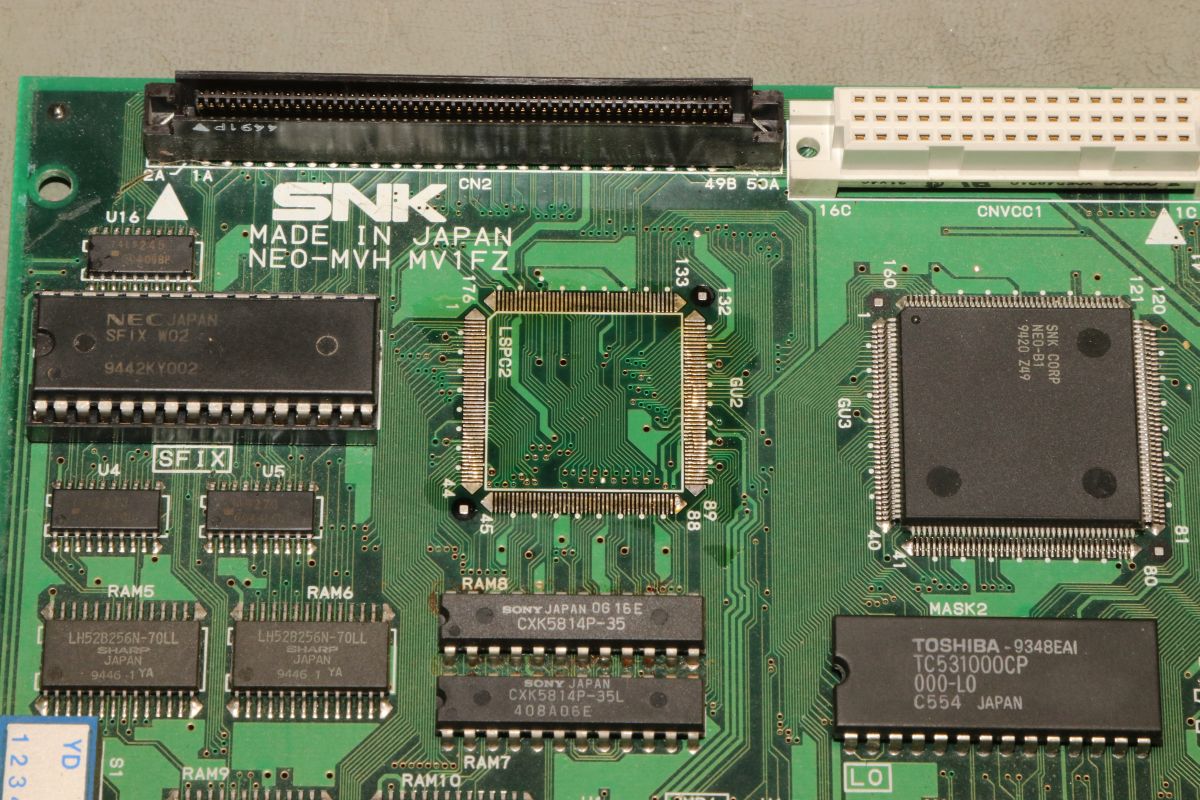

Sauber extrahiert und geputzt:

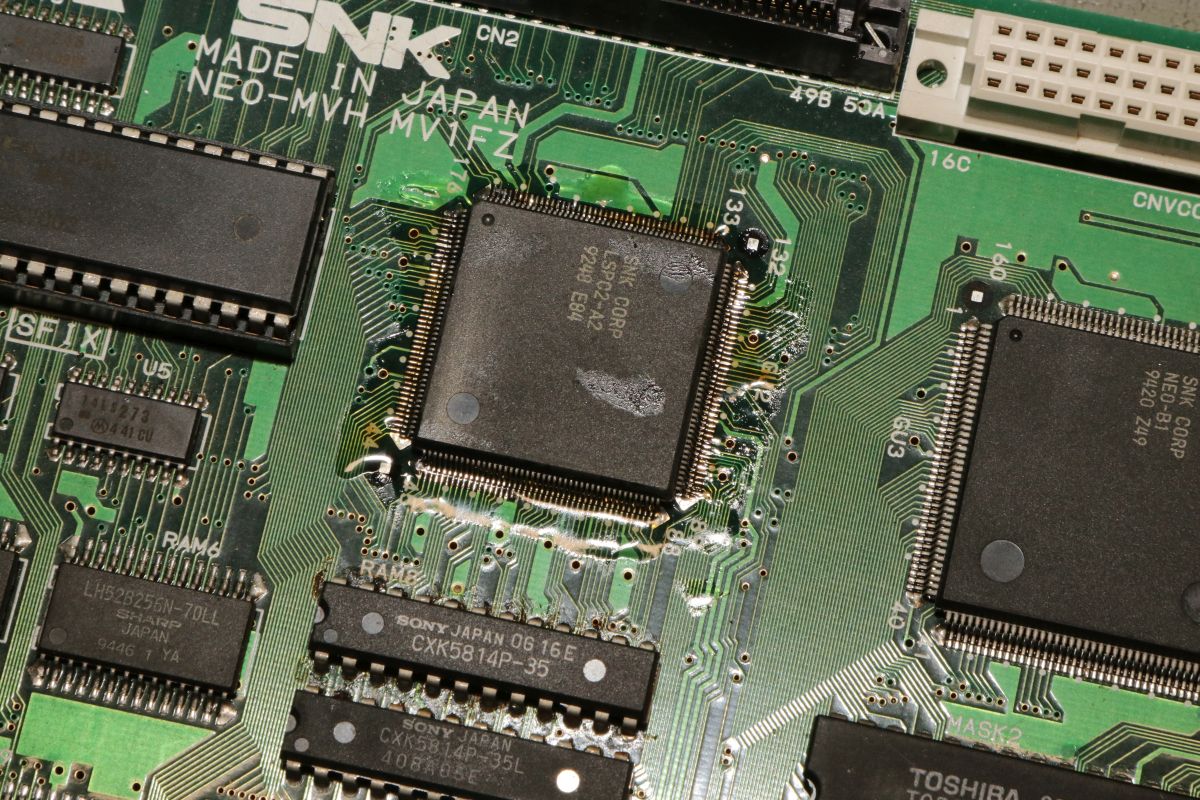

Eine halbe Stunde später sind 176 Beinchen wieder an Ort und Stelle verbunden...

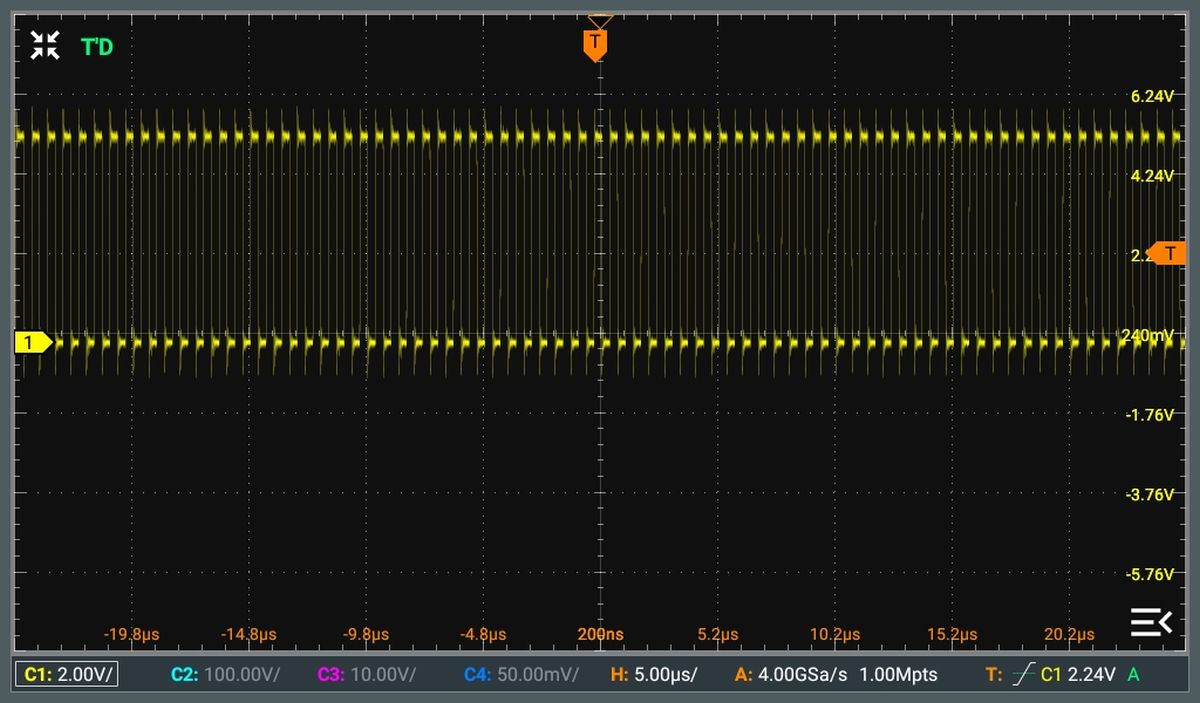

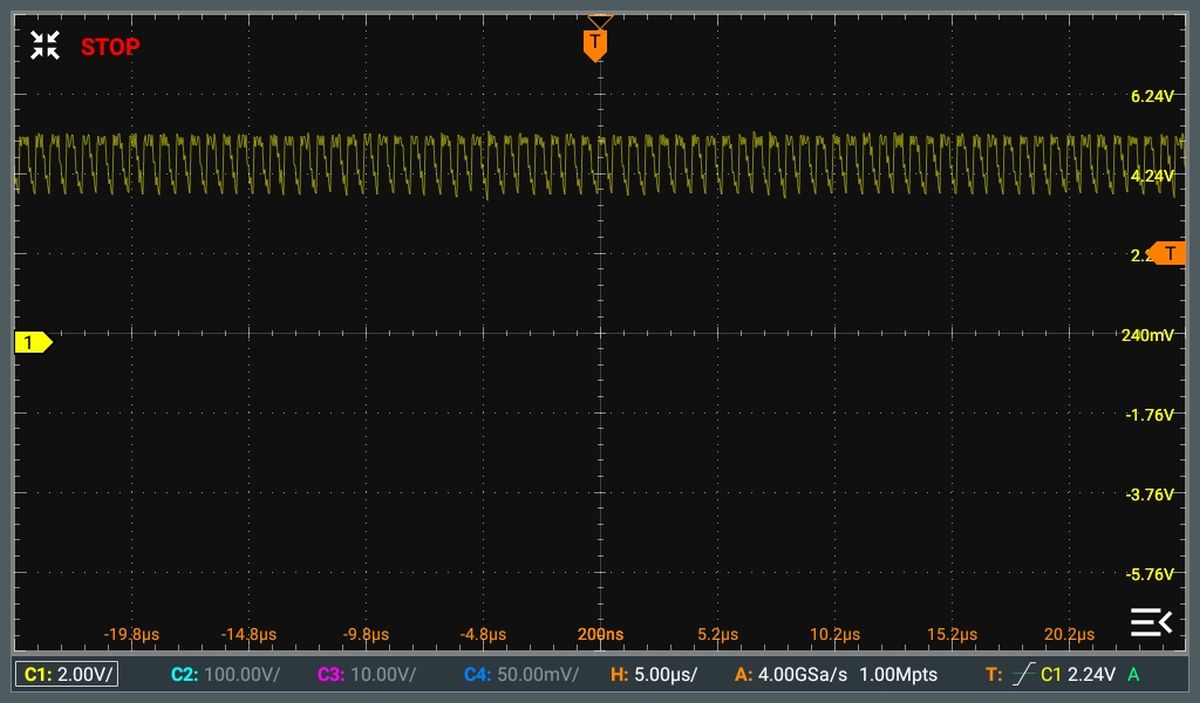

Ich werde mit einem sauberen Adresssignal belohnt!

Und jetzt klappt es auch mit den Buchstaben...

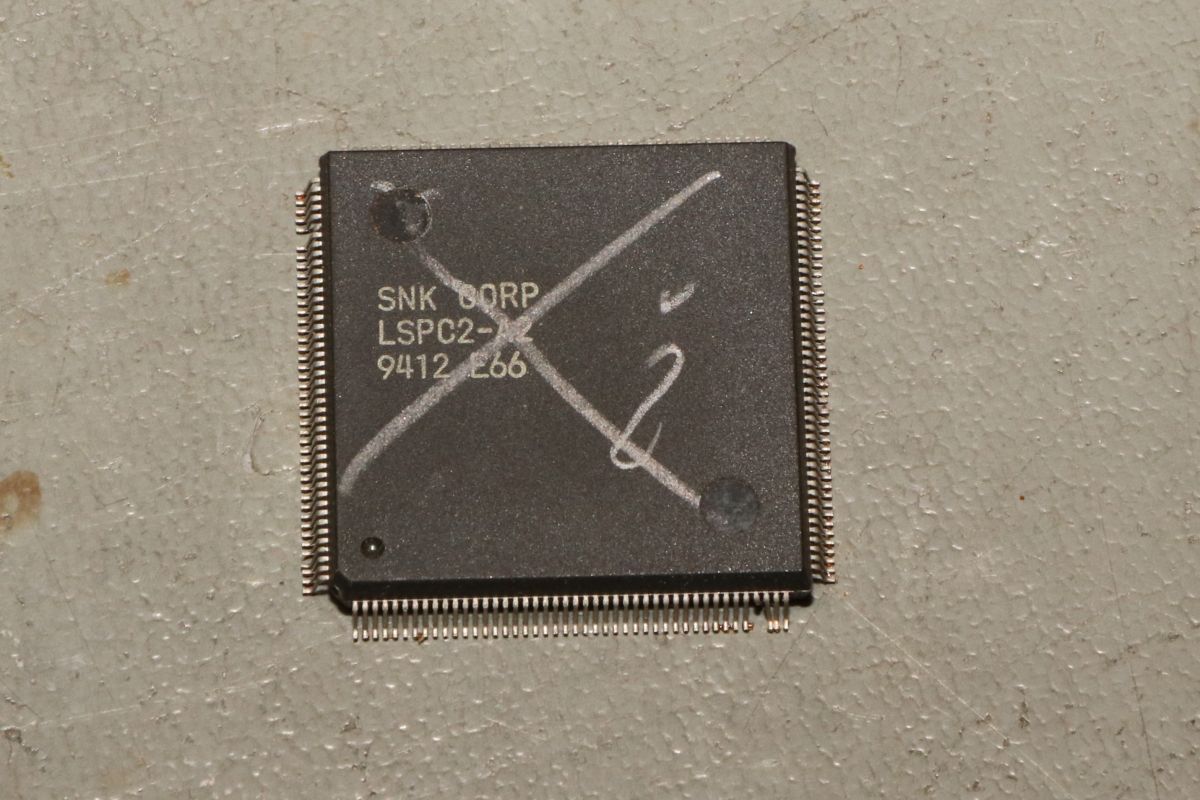

Dieser Custom Baustein kann in die Tonne.

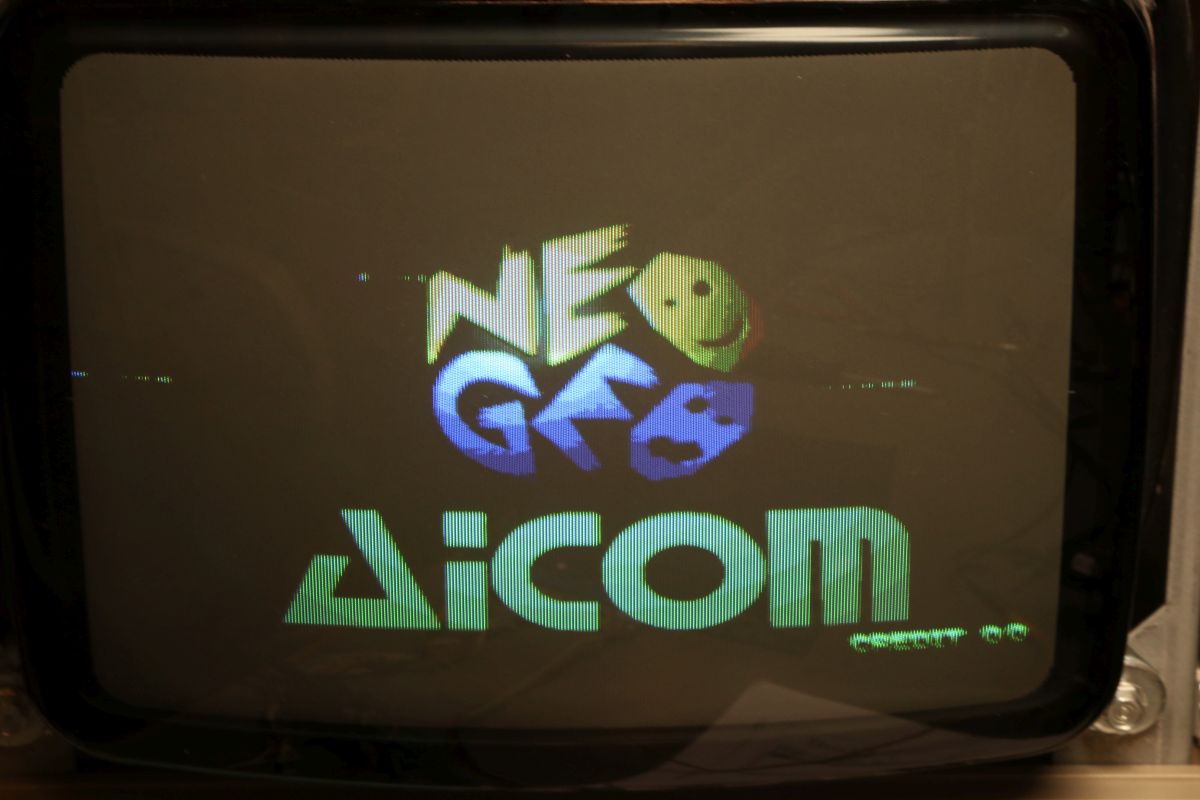

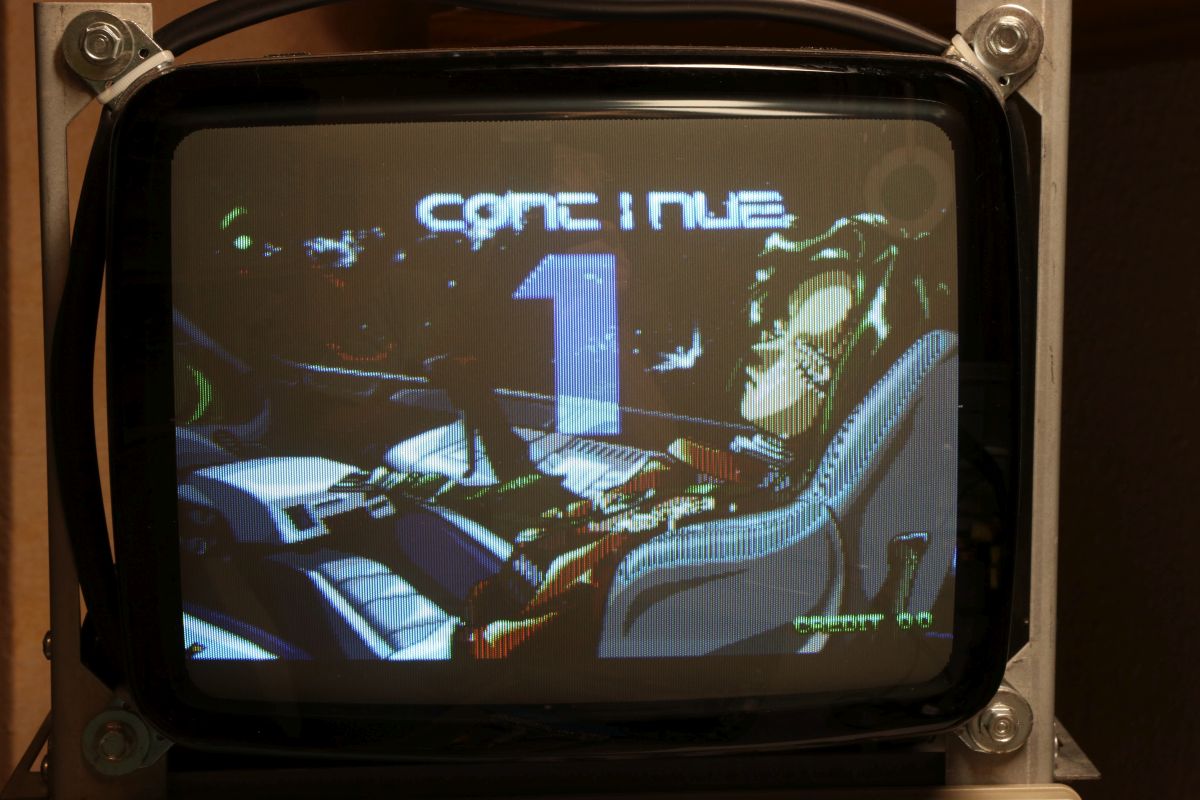

Das Spiel startet und sieht fast gut aus:

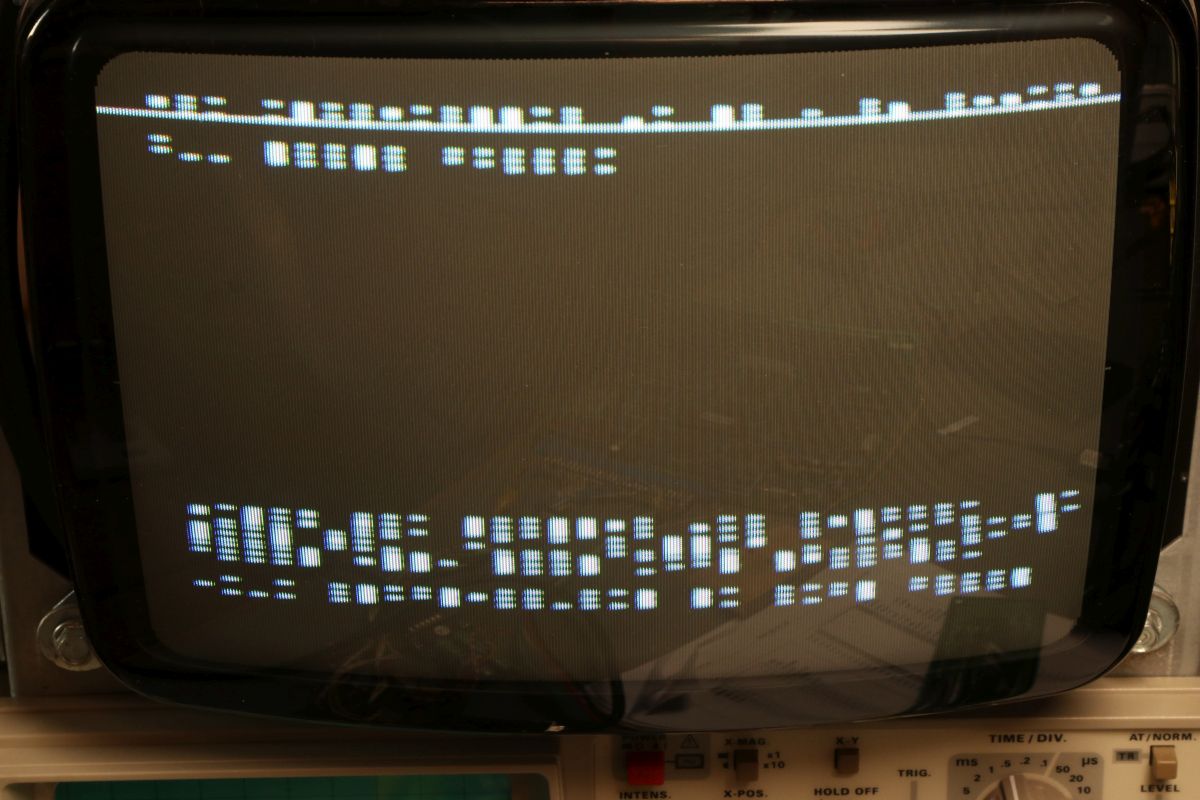

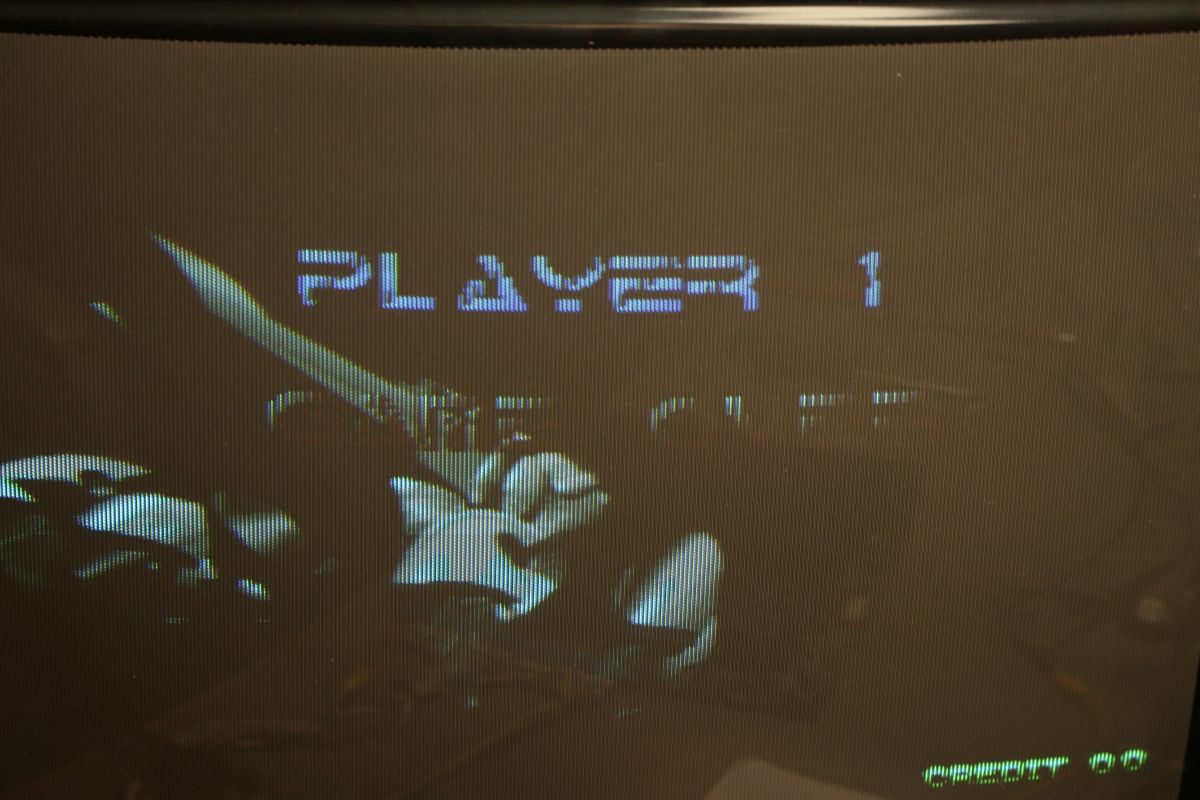

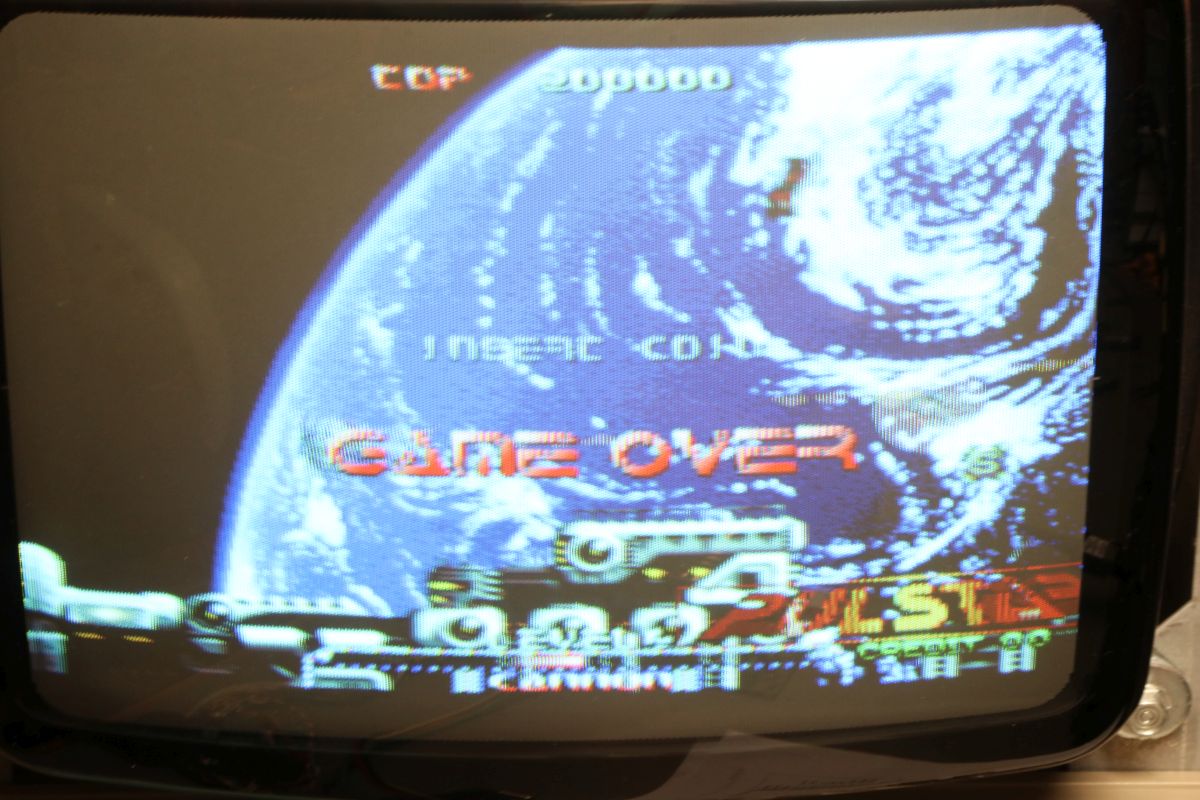

Was sind das für Streifen?

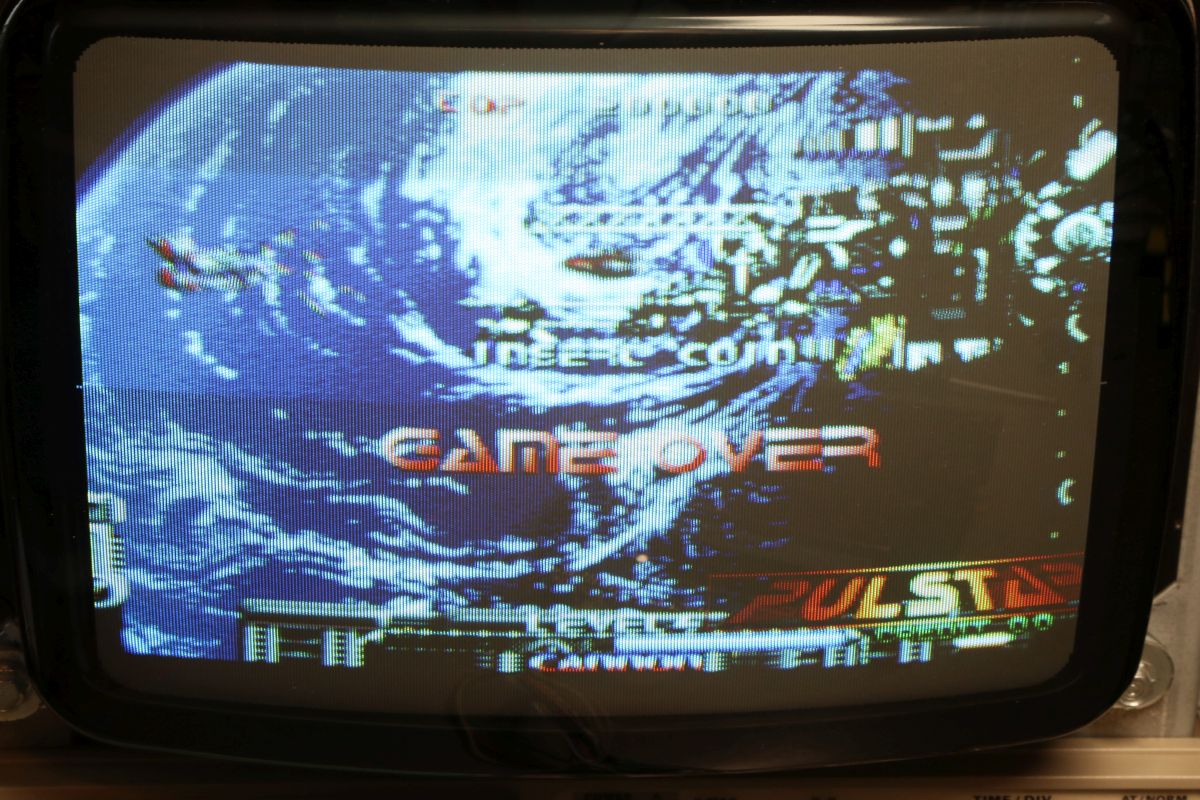

An den Buchstaben sieht man es deutlich!

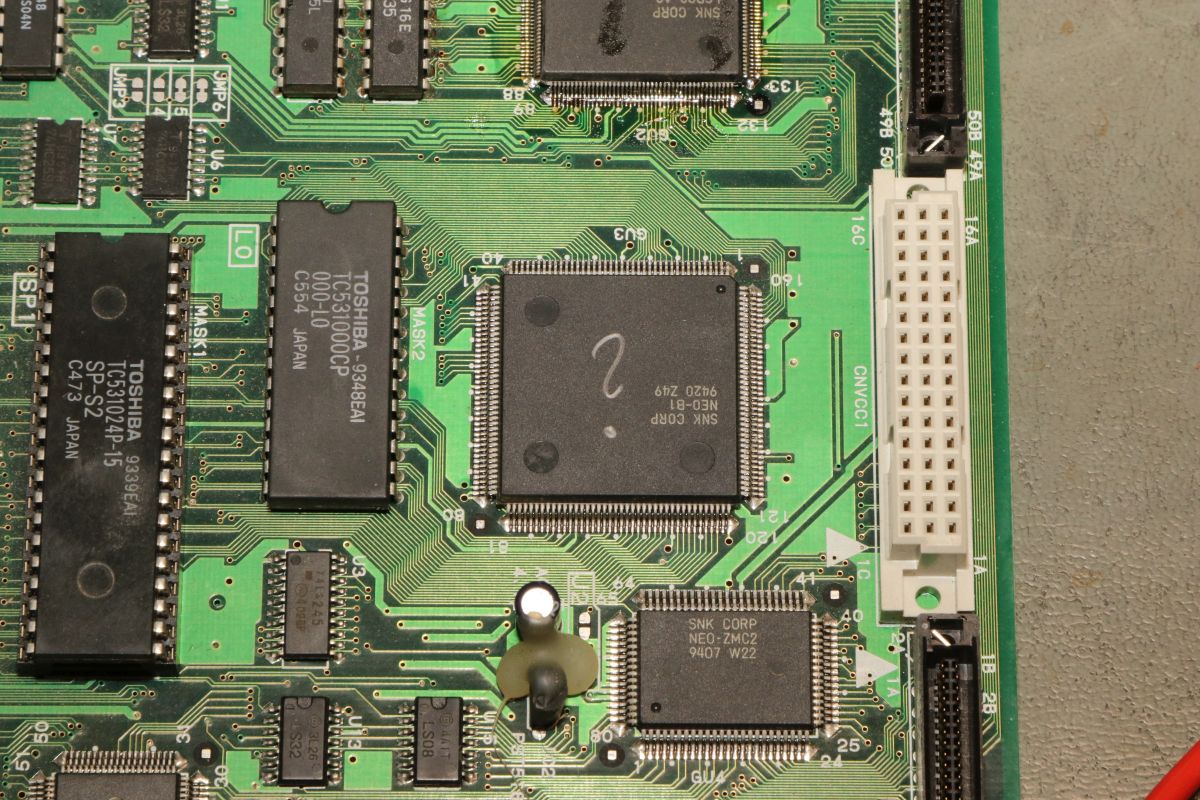

NEO-B1 mischt sich auch in alles ein, vielleicht hilft ein Tausch?

Langsam komme ich in Übung...

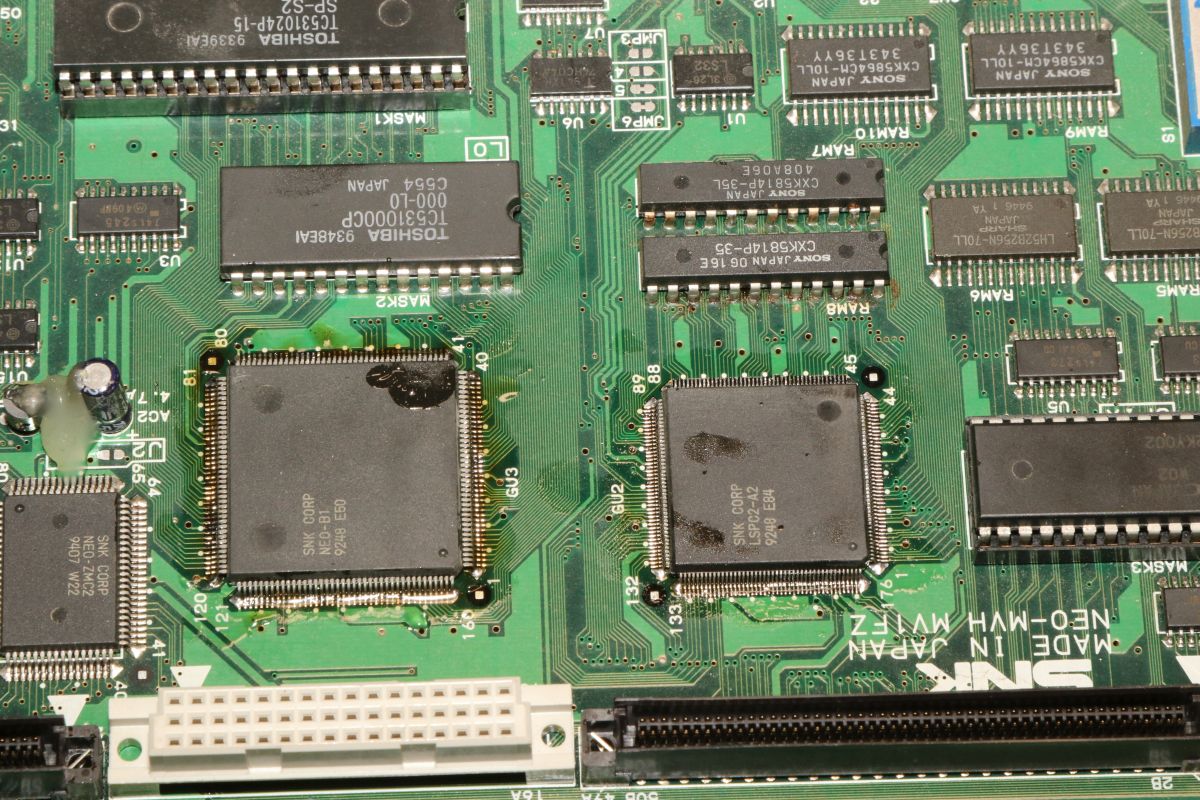

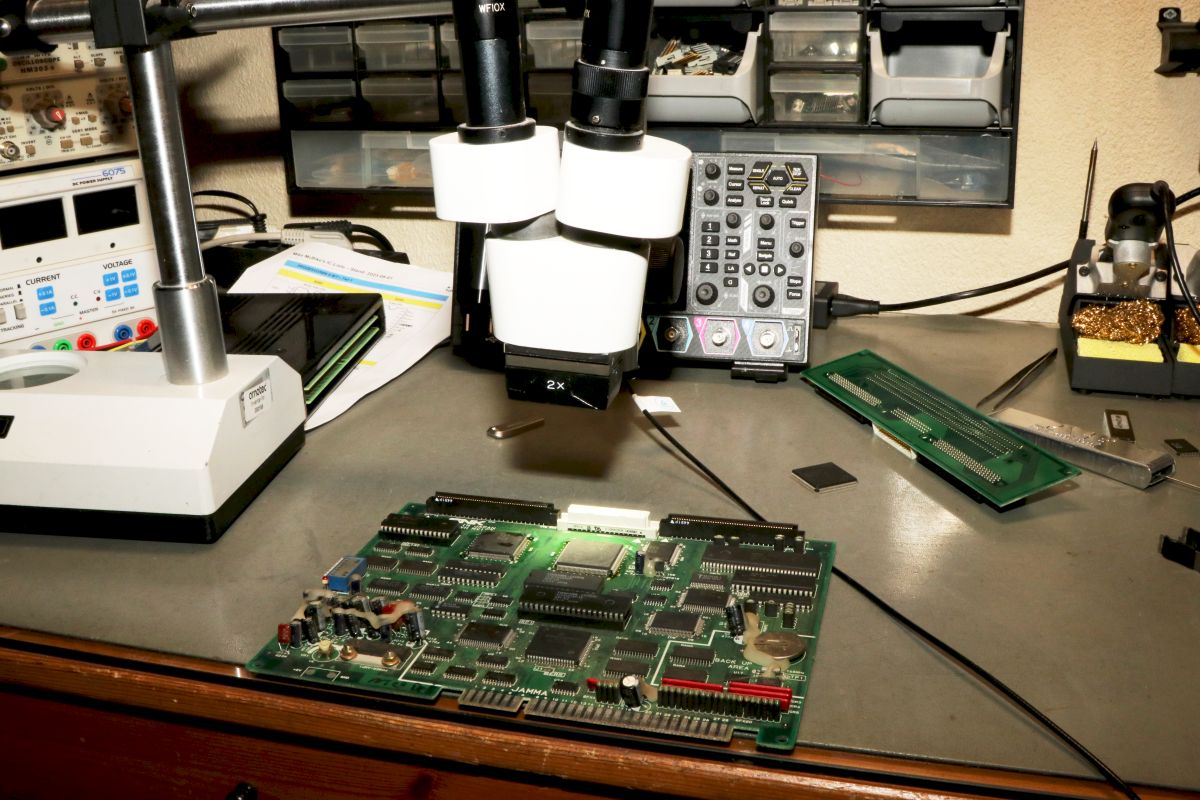

Ohne Mikroskop geht da nichts mehr.

Der Tausch ist erledigt.

Leider hat sich am Verhalten der Platine genau nichts geändert. Daran lag es also nicht...

Ich verfolge die floatende Datenleitung am SFIX ROM. D0 ist hochohmig, allerdings nur, solange SFIX kein CE# bekommt. Der andere Partner ist ein 74LS245, der die Daten aus der Cartridge puffert. Die Verbindung fehlt. Da hat schon mal wer dran rumgelötet - sowas mag ich gar nicht...

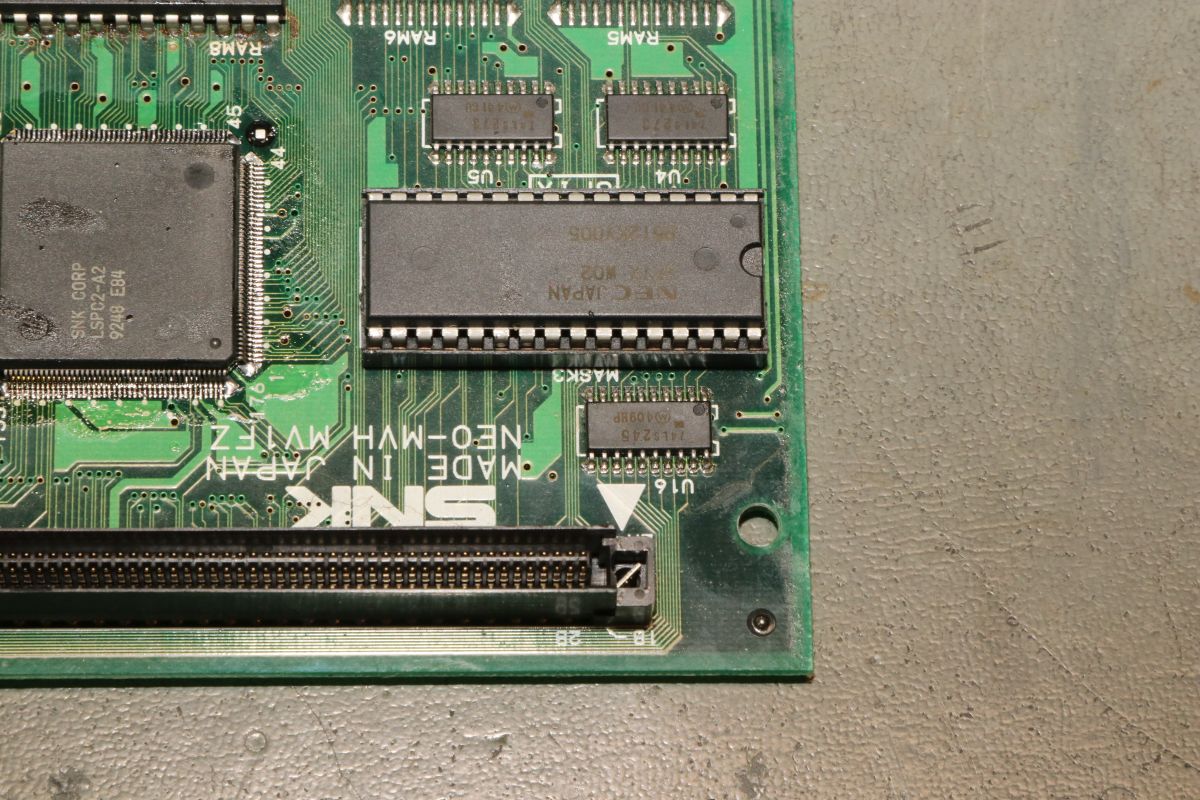

Von oben sieht alles gut aus.

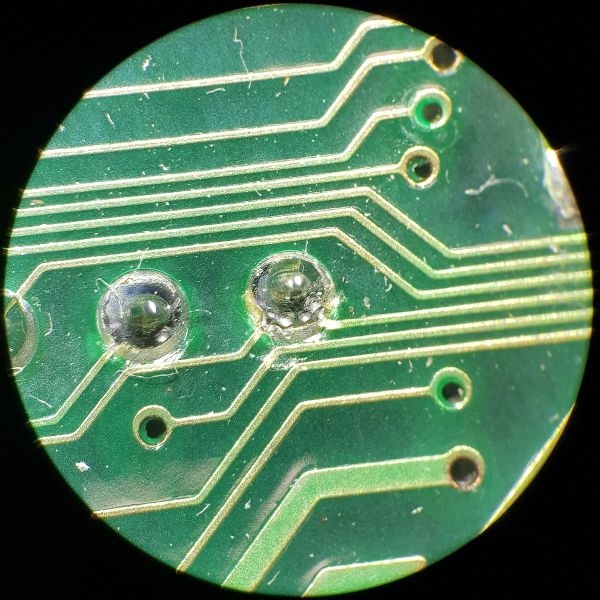

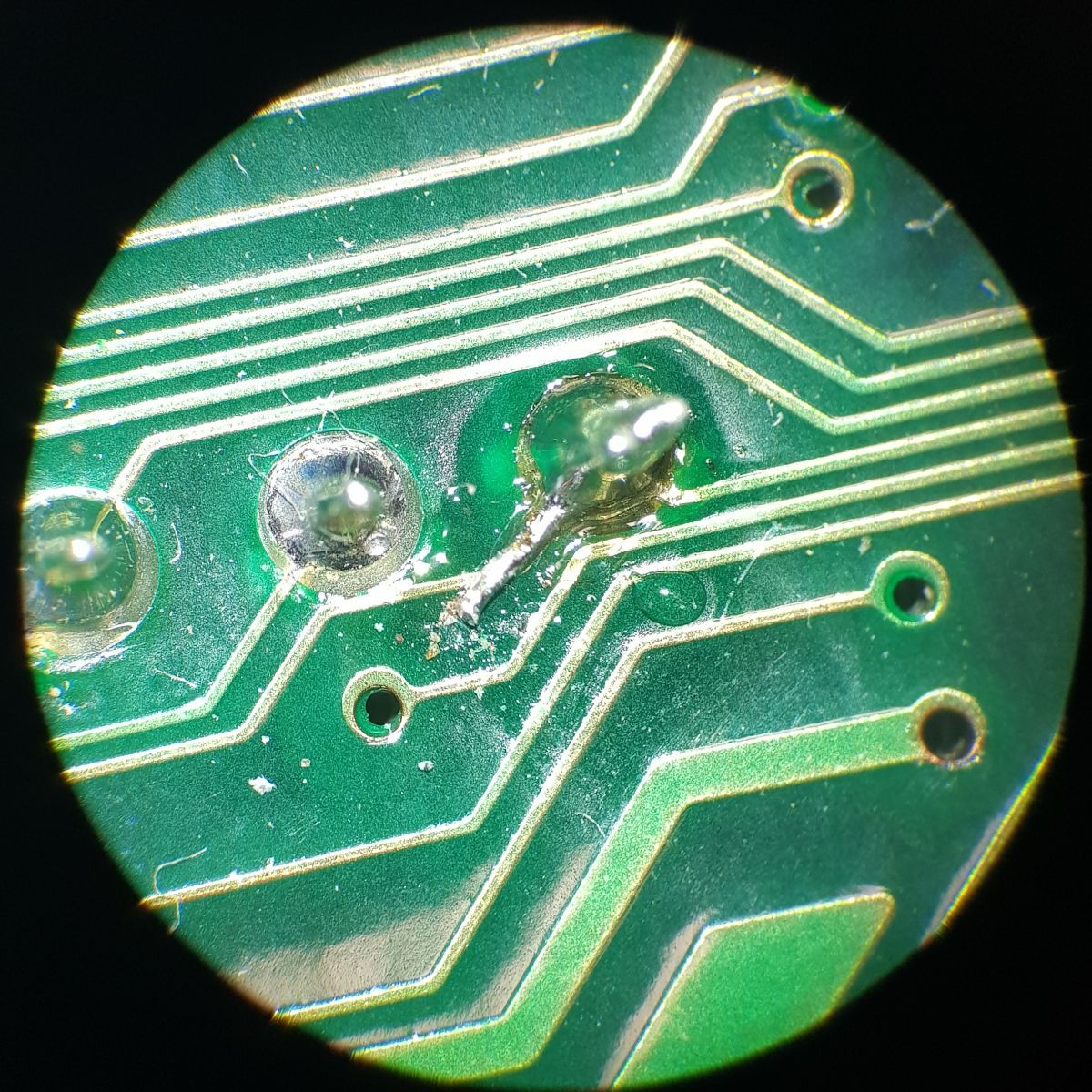

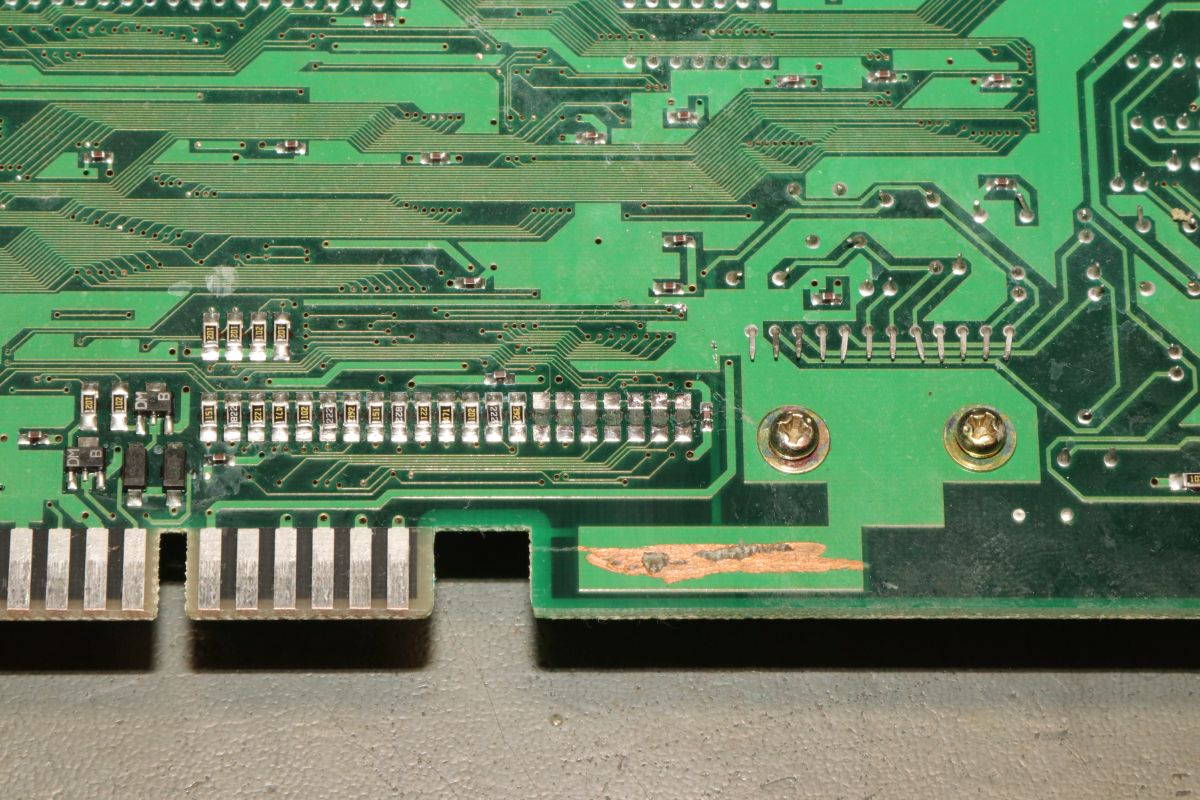

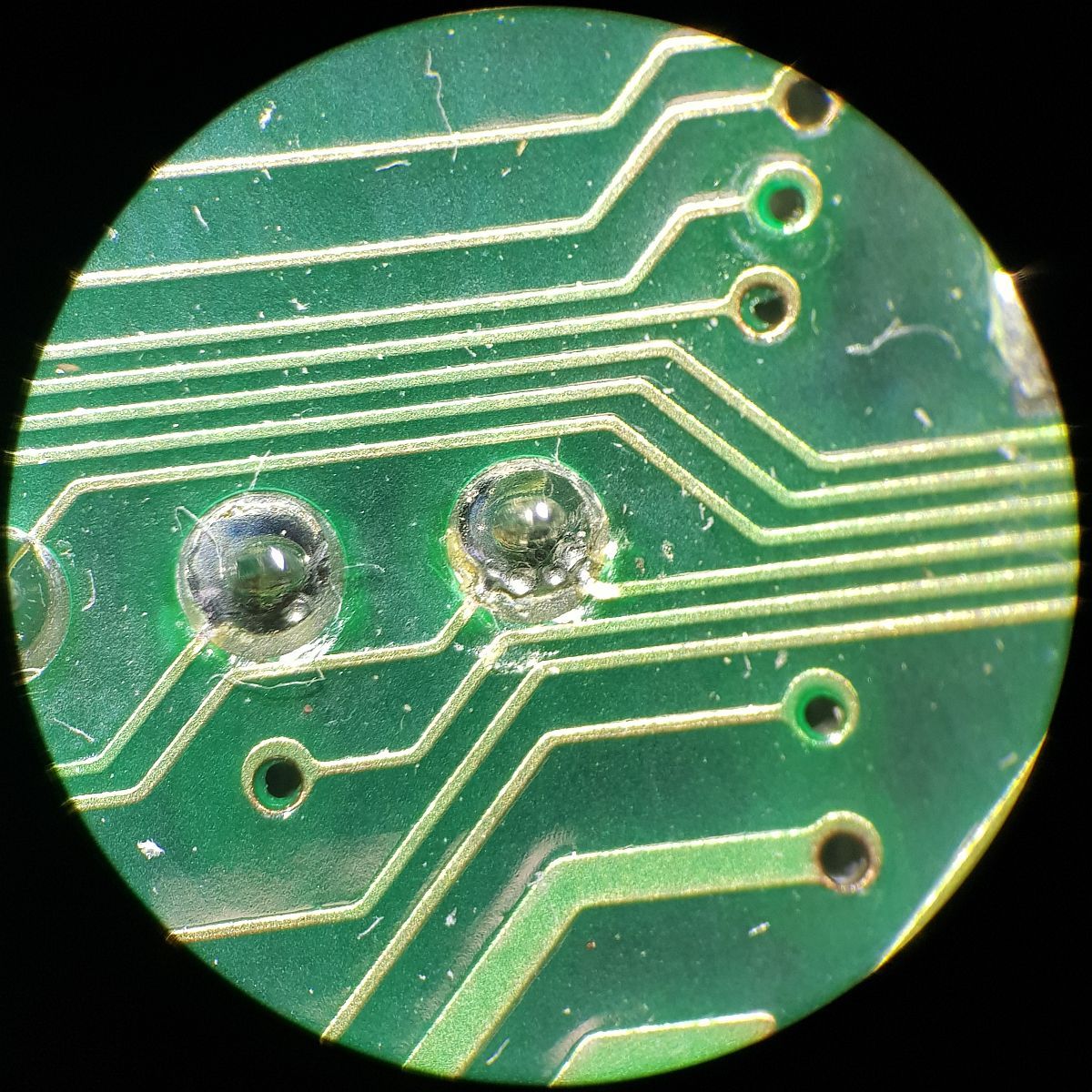

Von unten nicht so sehr. Auf diesem Foto nicht zu sehen, aber durch das Mikroskop erkennbar: die Leiterbahn ist links am Lötauge abgerissen. Wieder mal ein Argument für eine gute Entlötstation!

Schwer zu finden und leicht zu reparieren: danach funktioniert alles bestens!

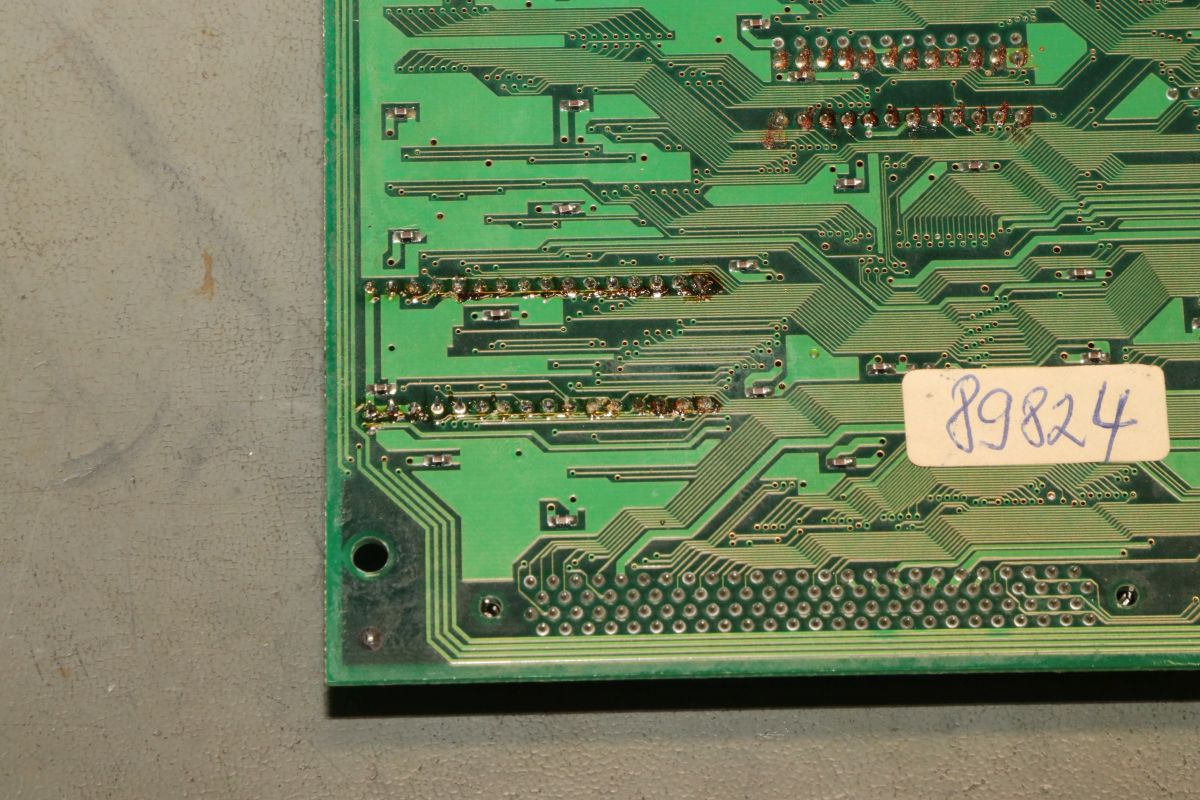

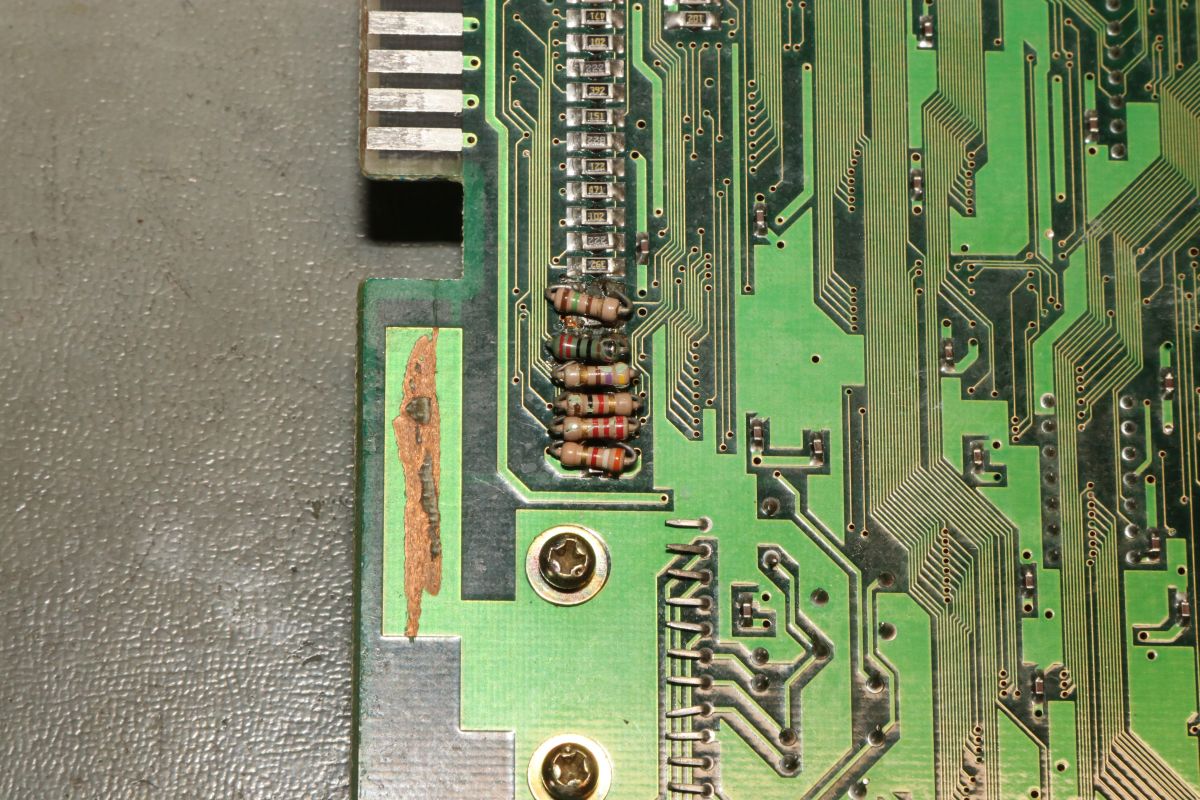

Da hat auch schon wer Widerstände "repariert".

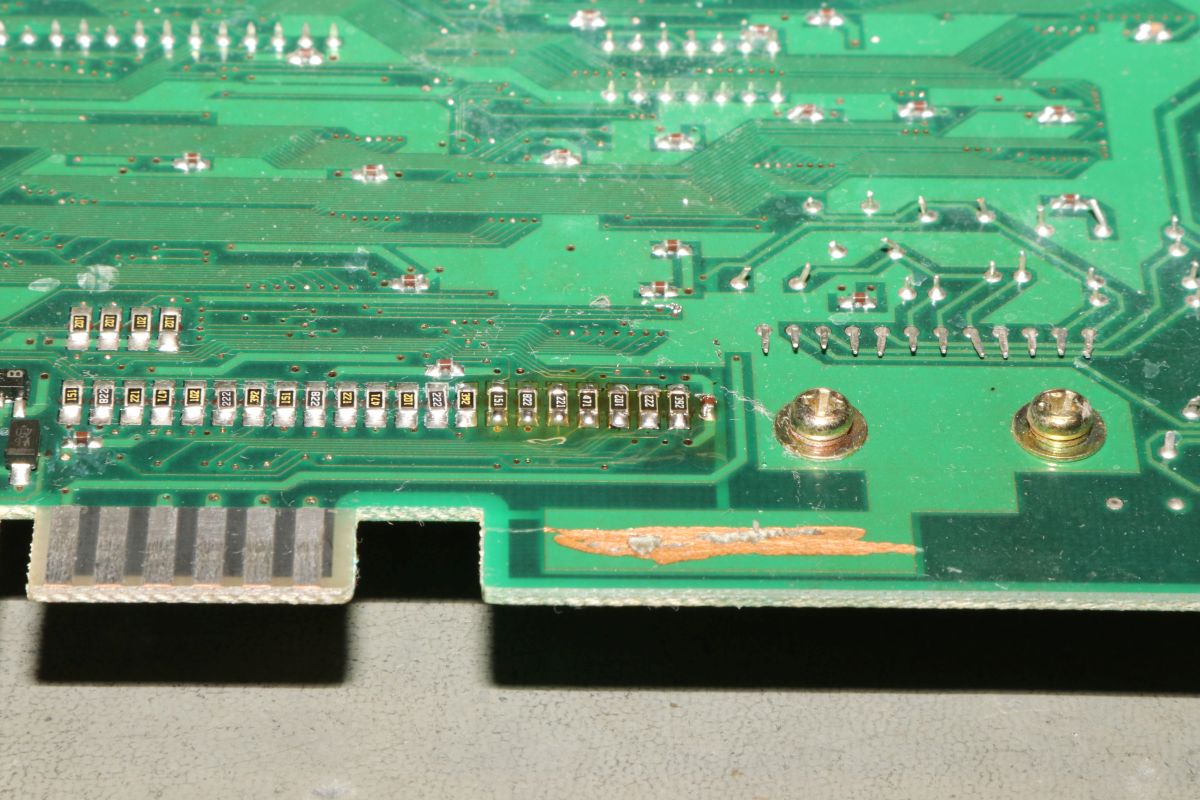

Das kann ich so nicht lassen...

Meine Schlachtplatten bieten auch diese Bauteile.

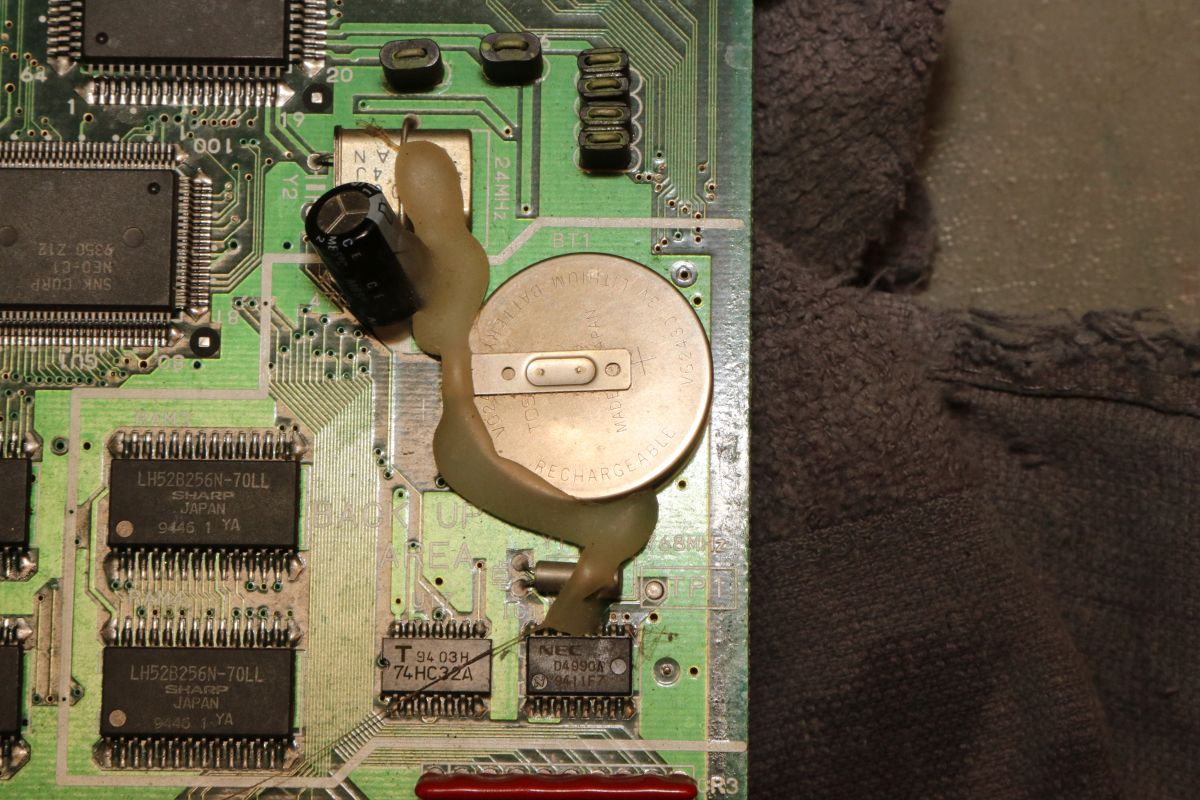

Eine oft gestellte Frage bei MVS: ja, diese Lithium-Knopfzelle ist wiederaufladbar! Wer sowas gegen eine Batterie ersetzen will, muss vorher die Ladeschaltung entfernen!

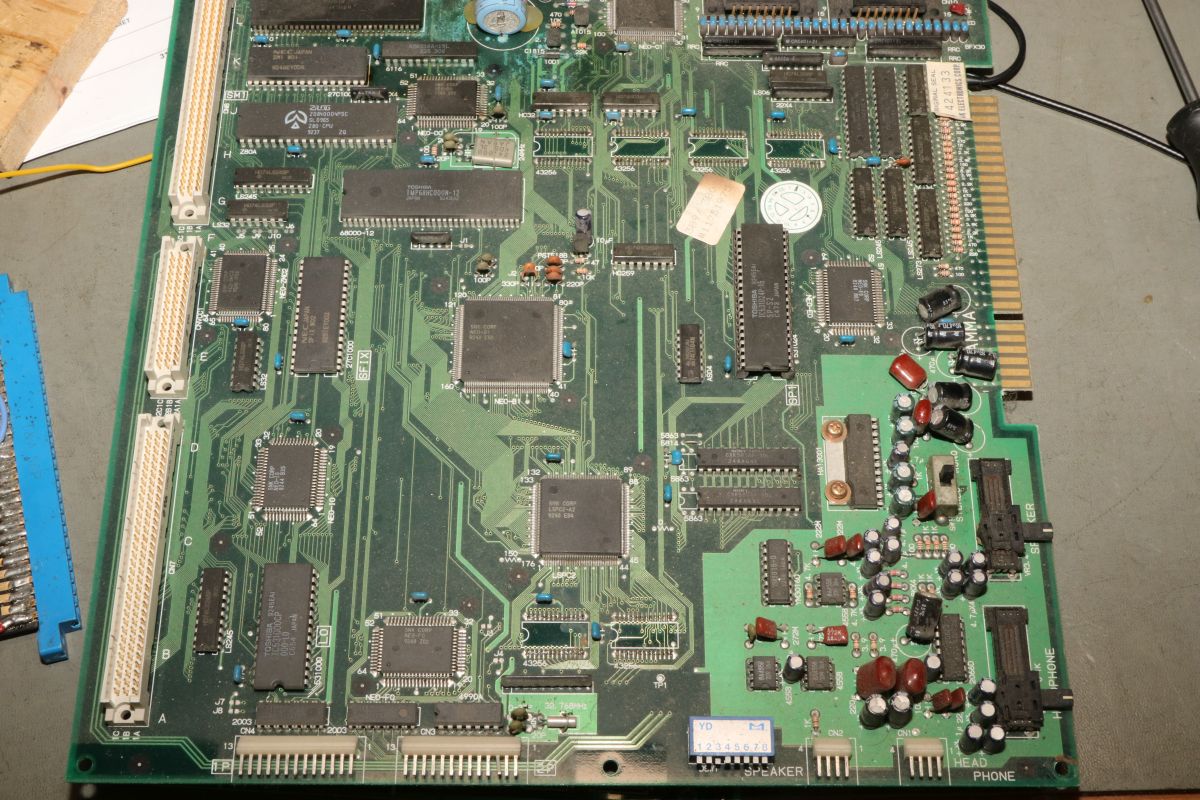

Jetzt noch Spüli, Bürste und Kompressor. Dann lohnt sich auch das hochauflösende Platinenfoto.

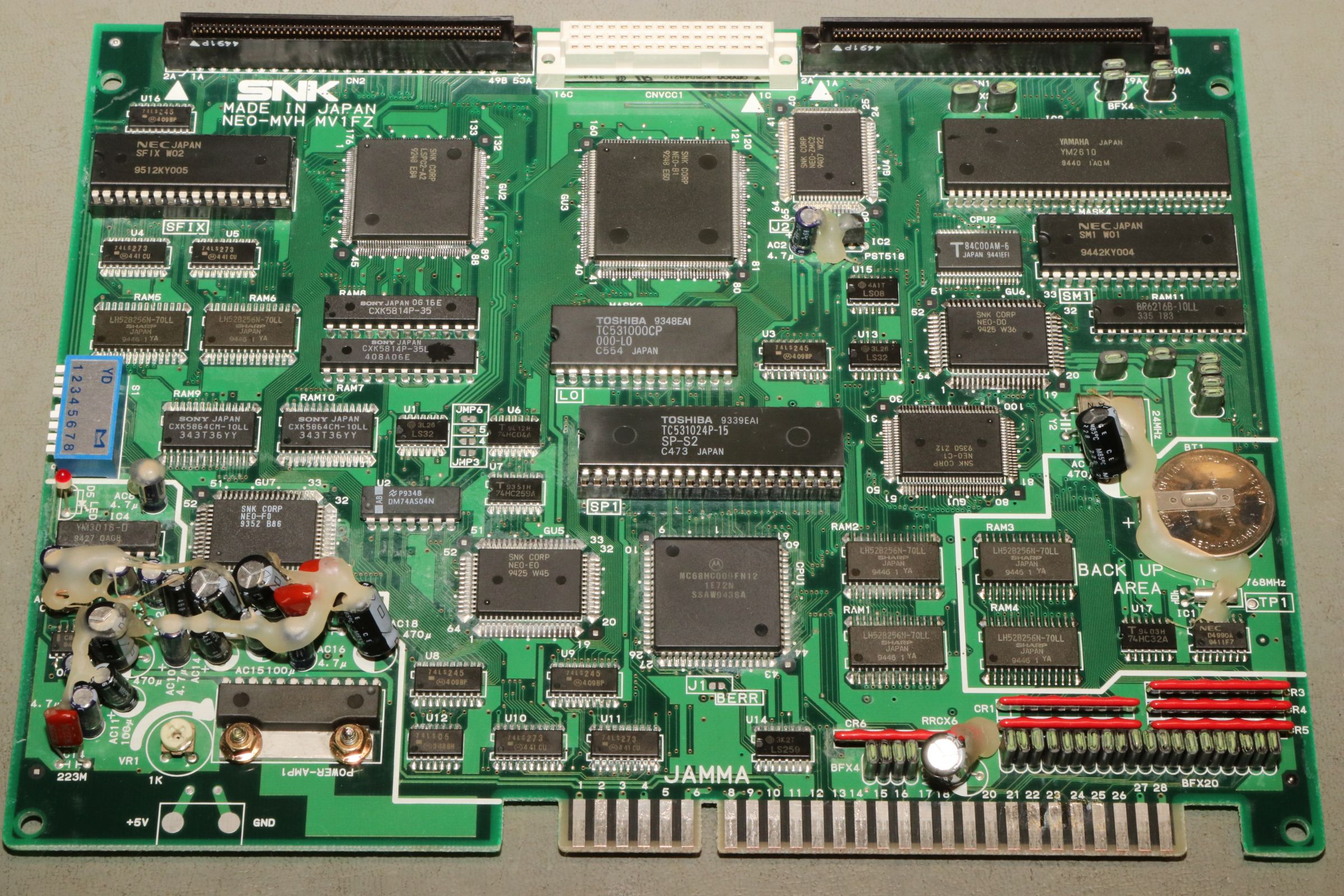

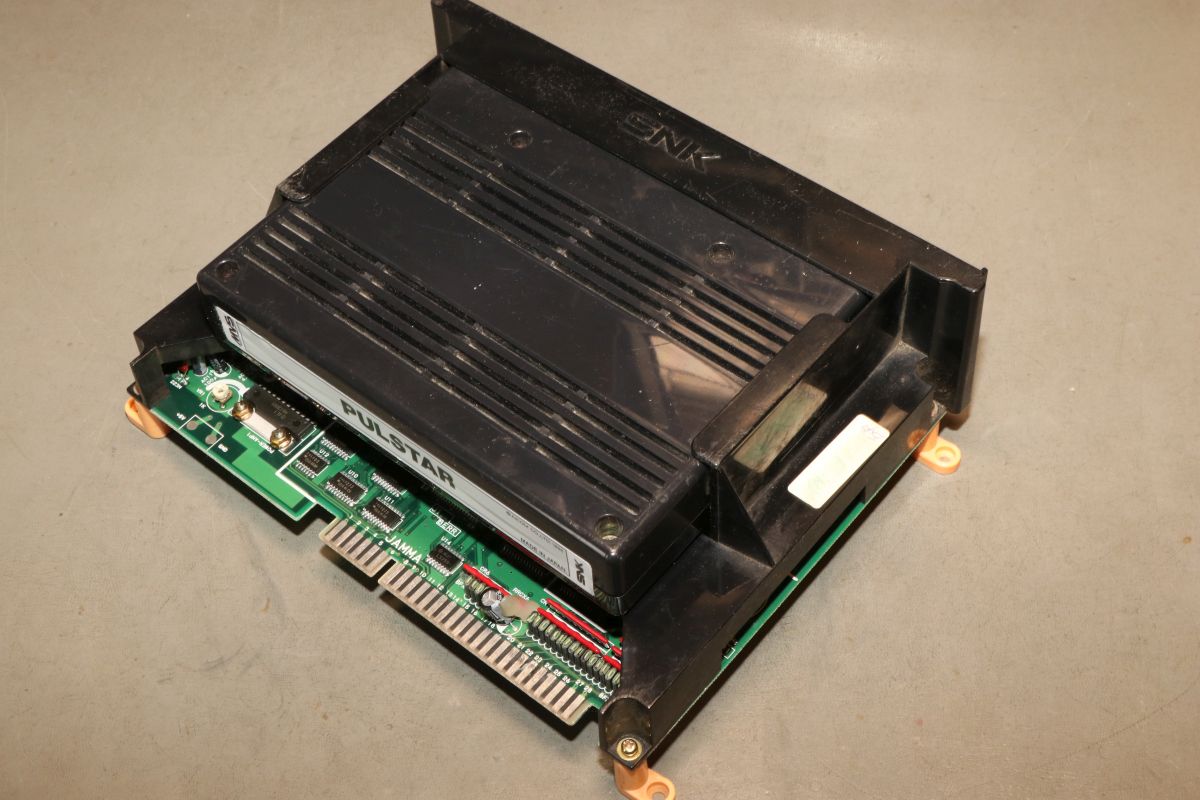

Für diese Platine ist das Spiel jetzt erst einmal zu einem guten Ende gekommen.

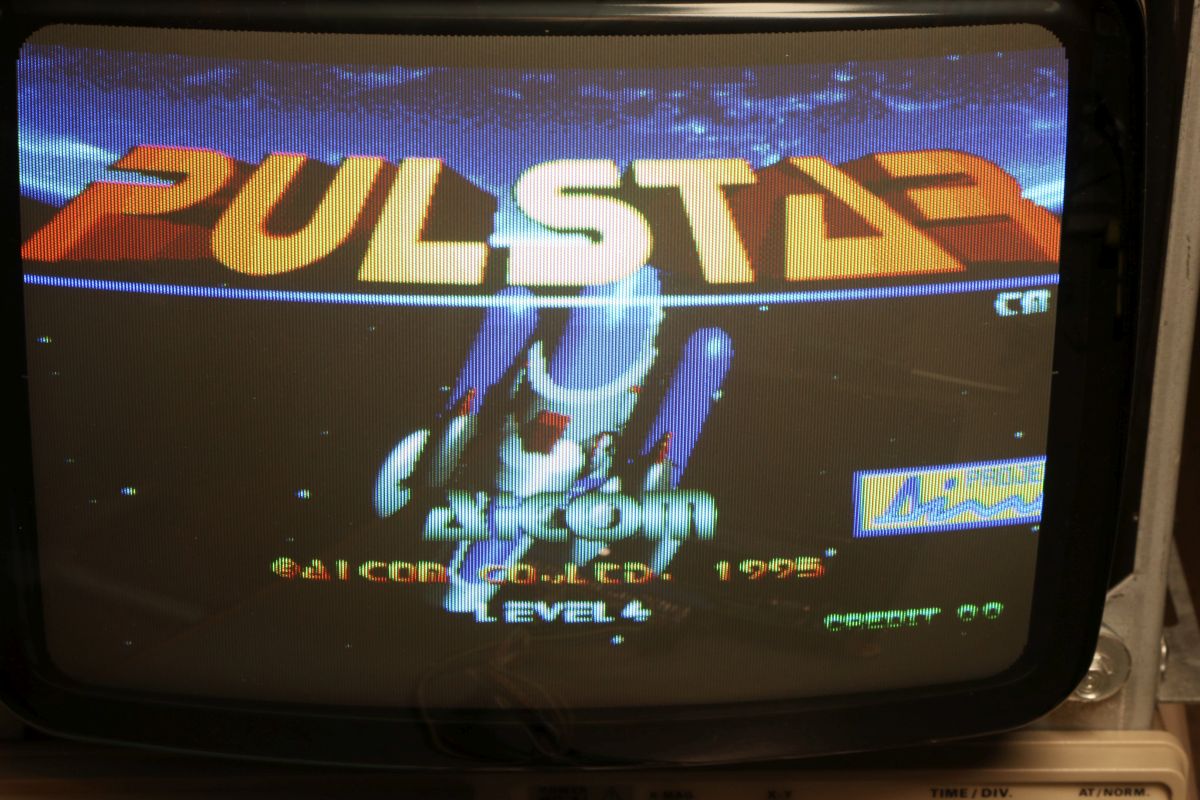

Streifenfrei...

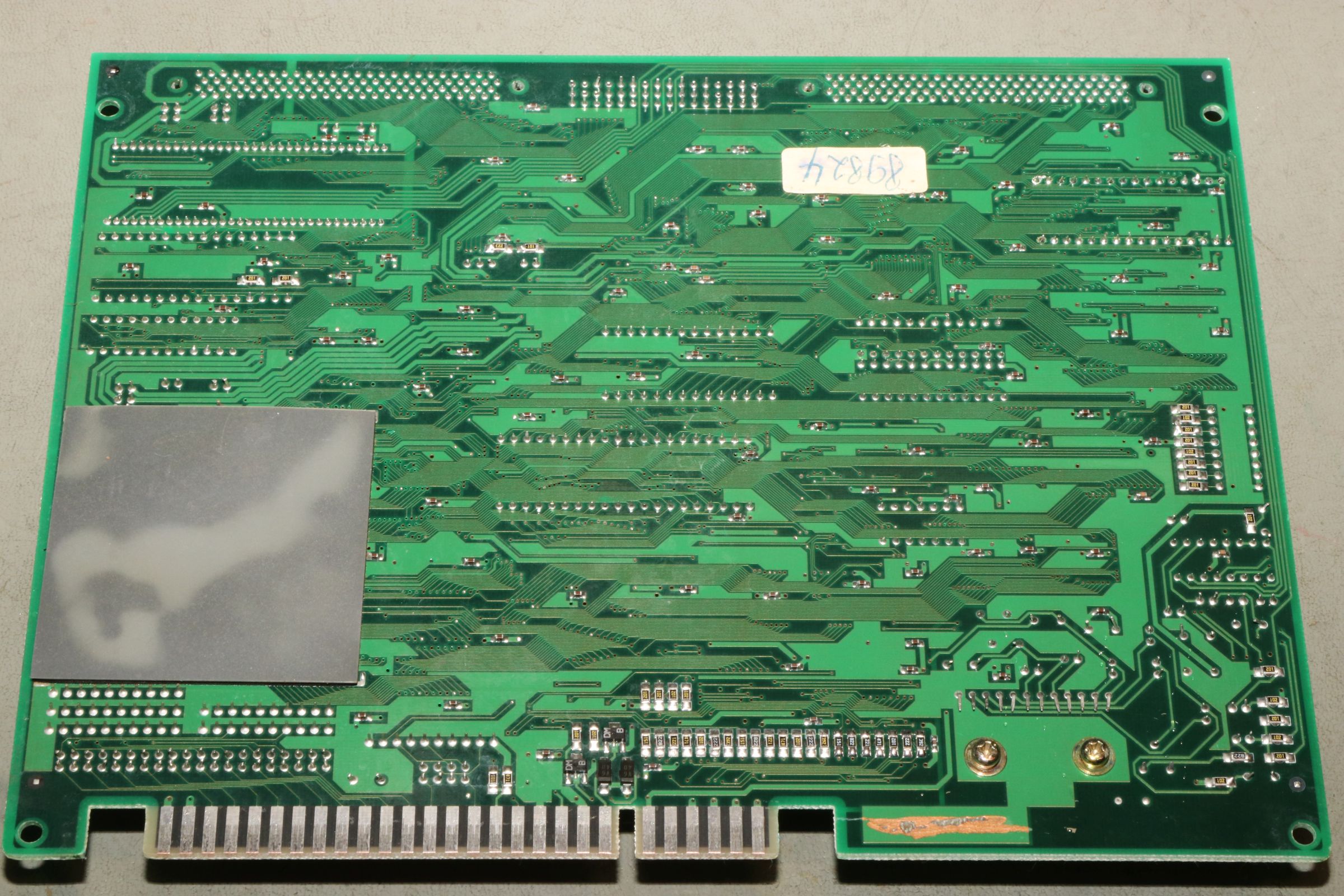

Sauber.
