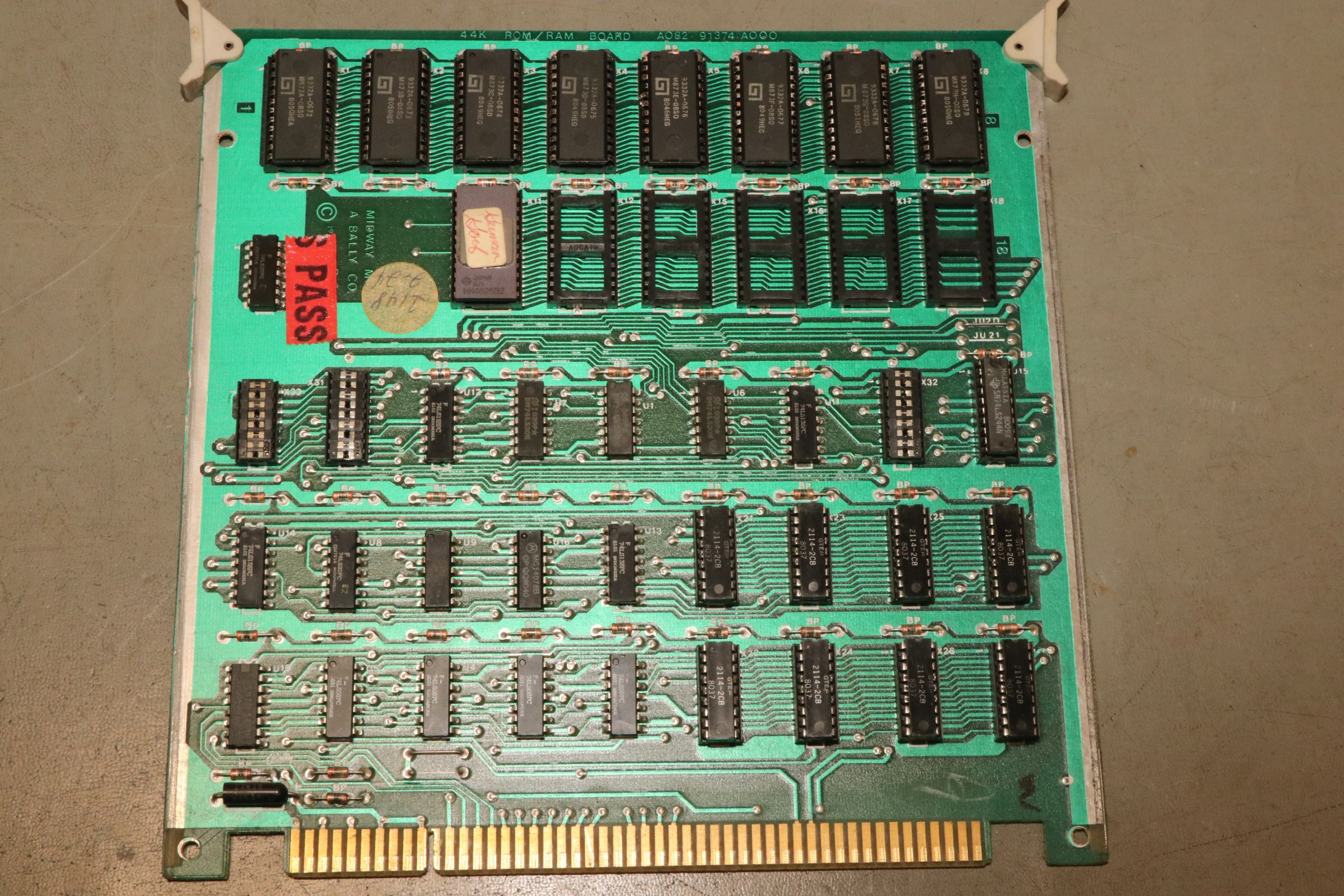

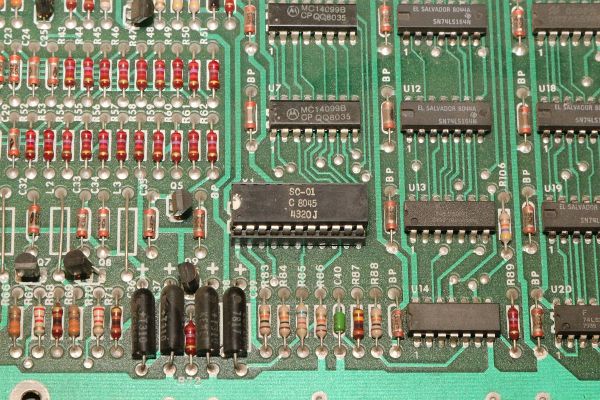

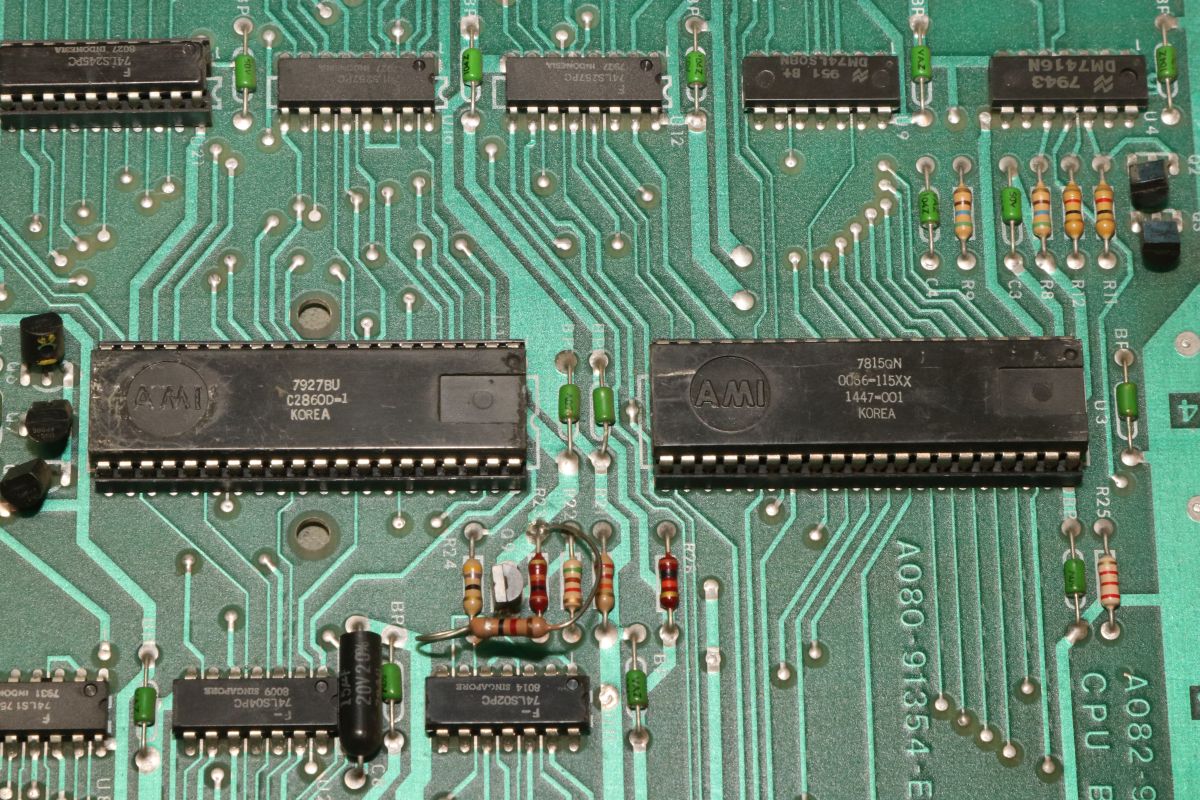

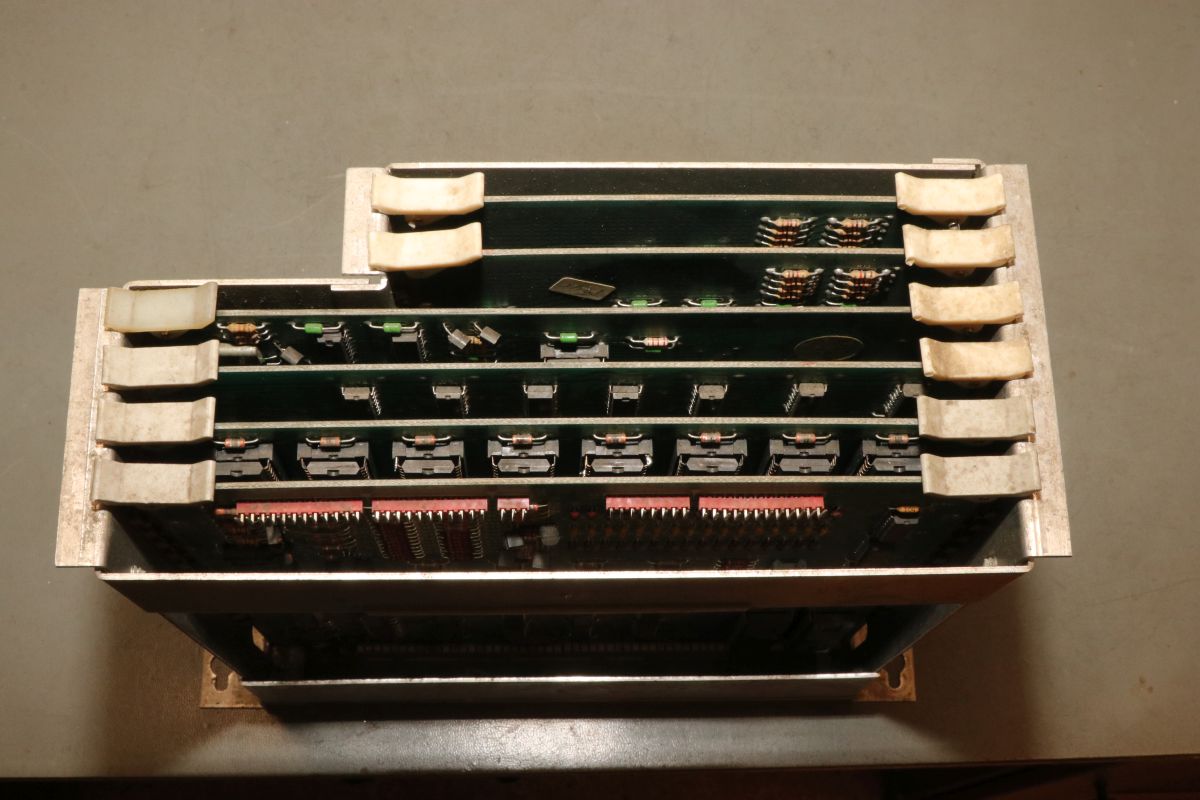

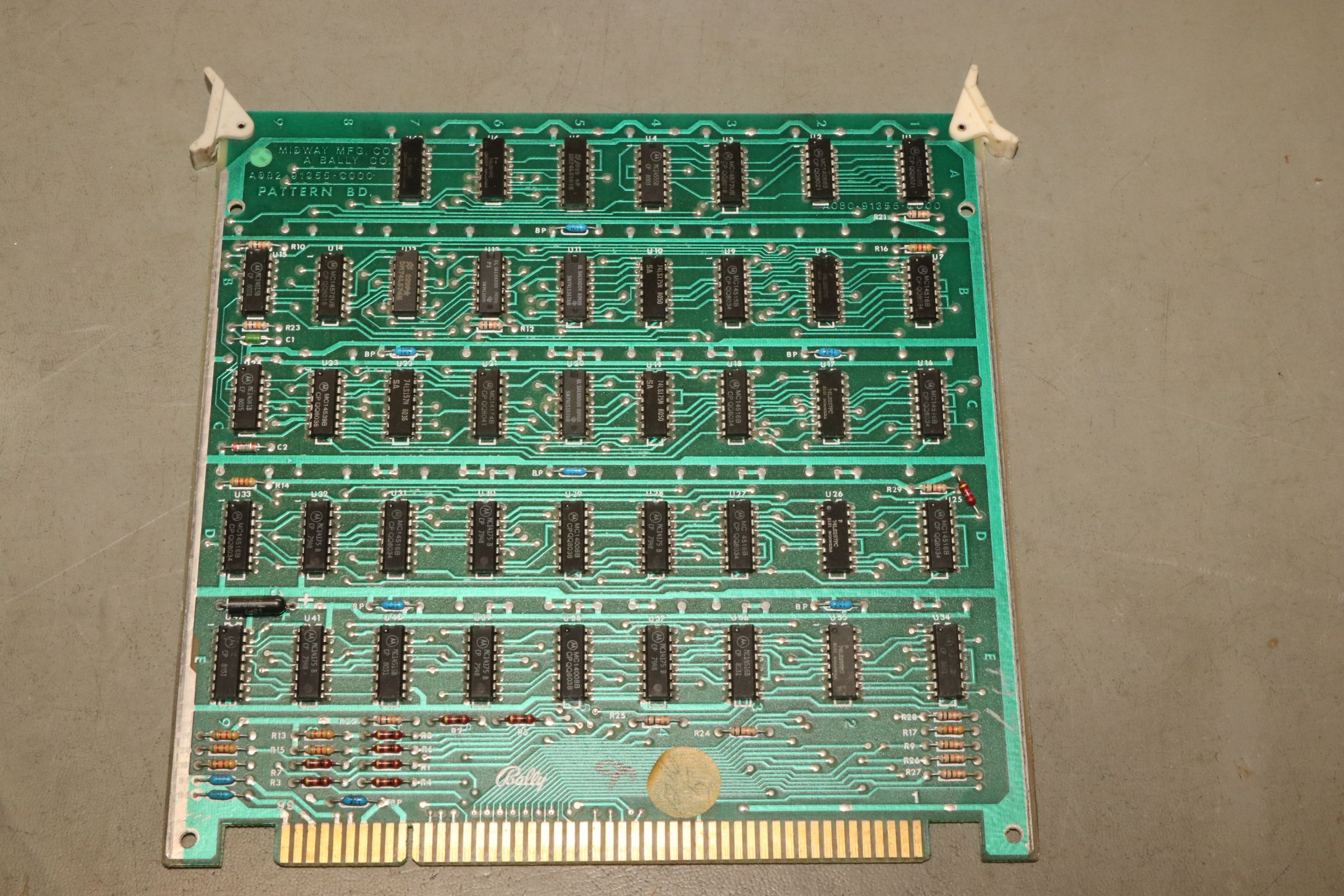

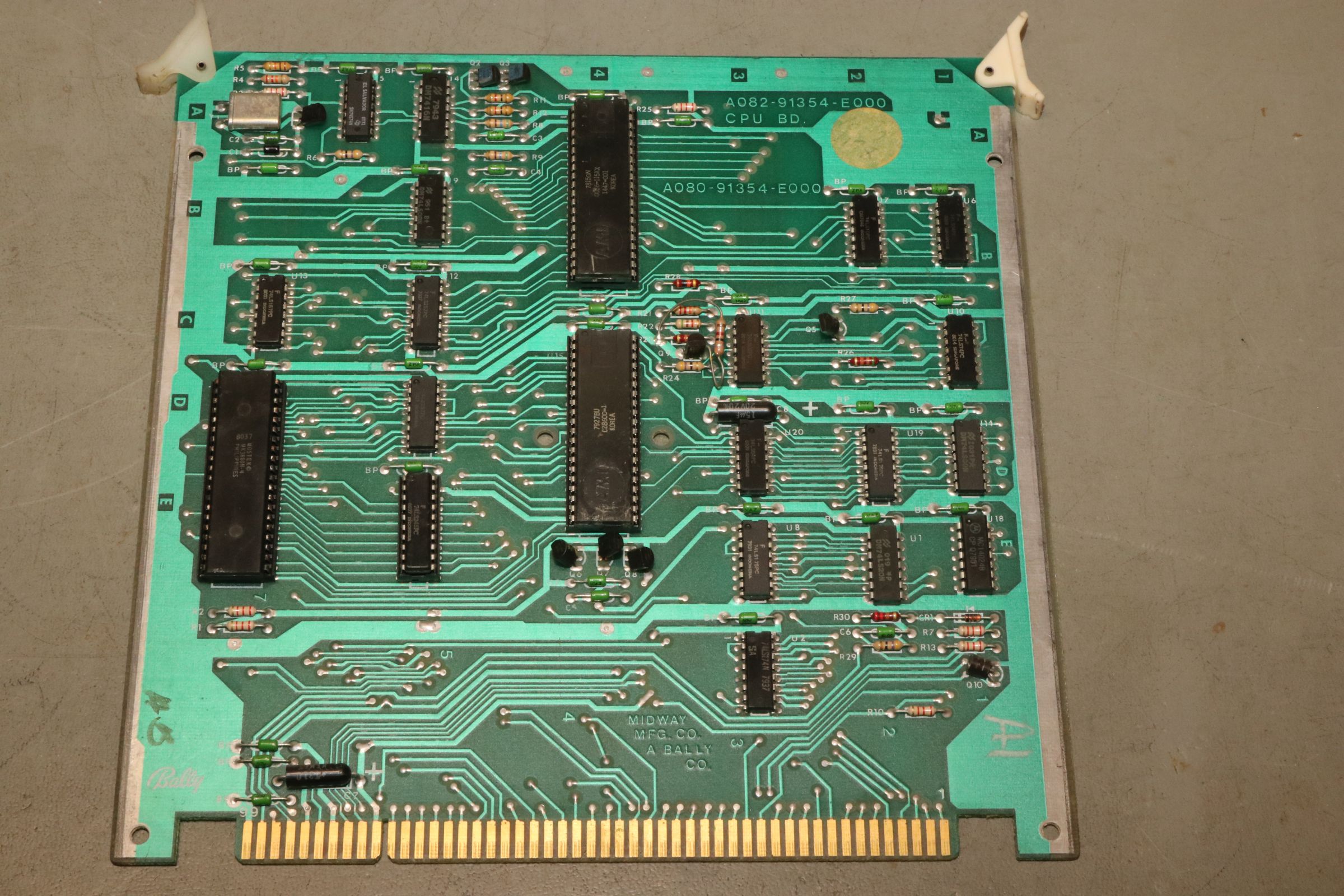

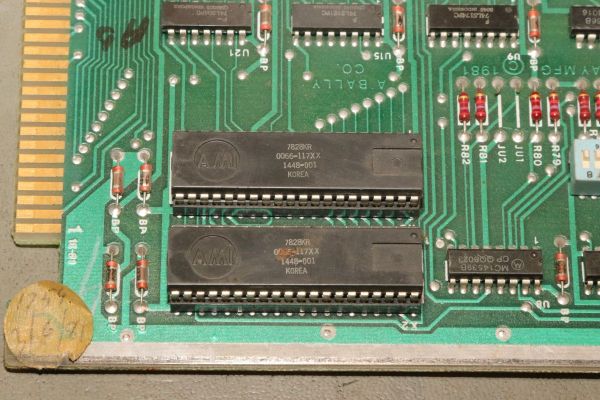

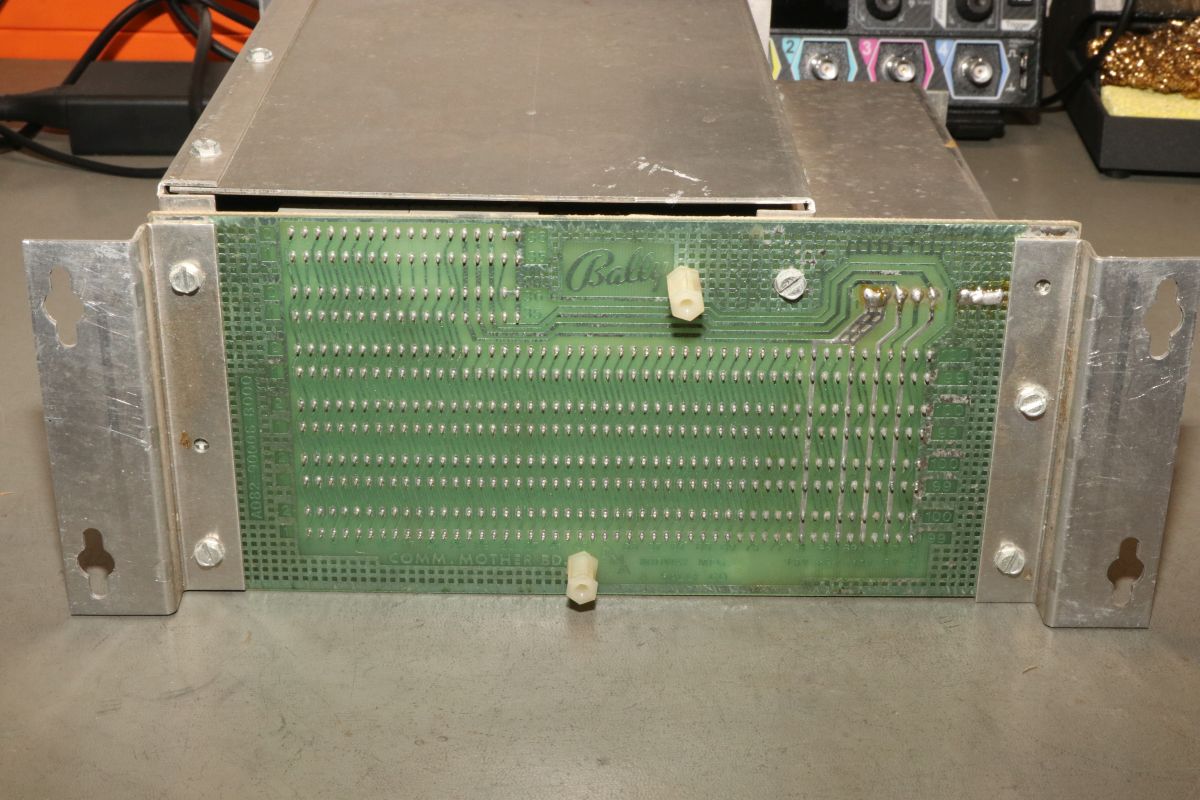

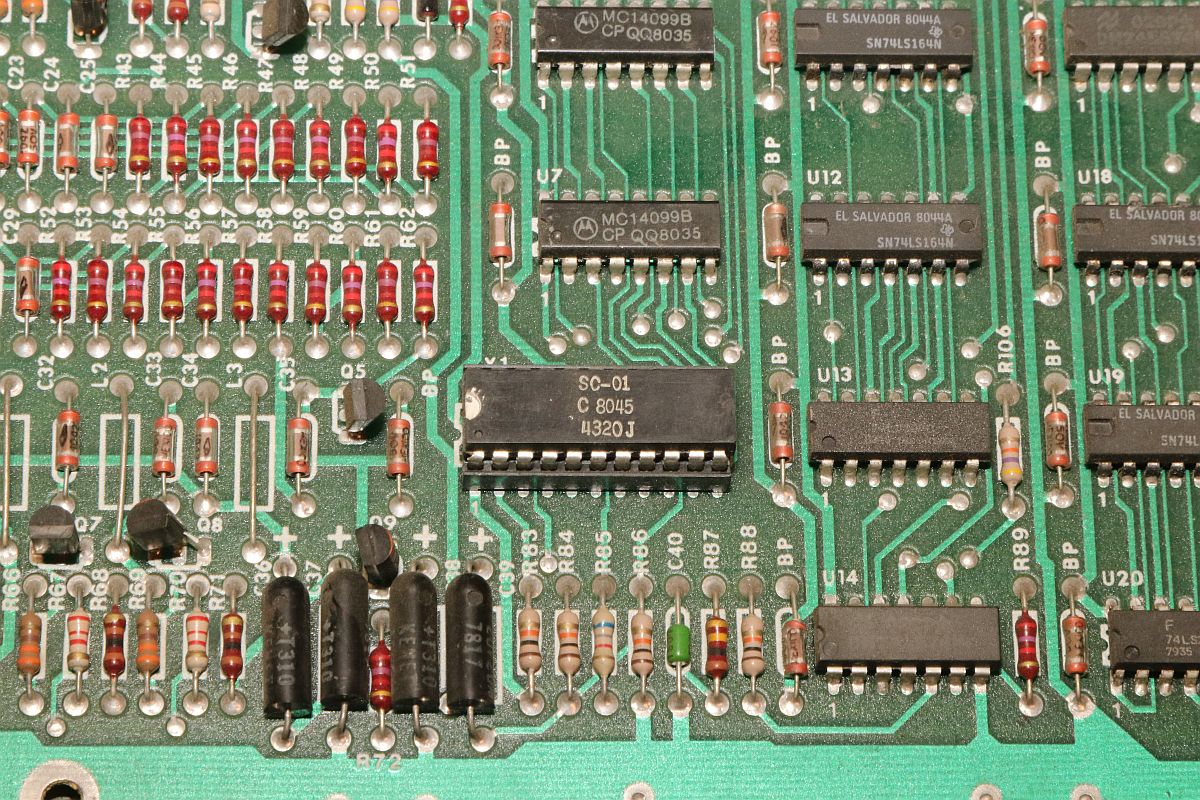

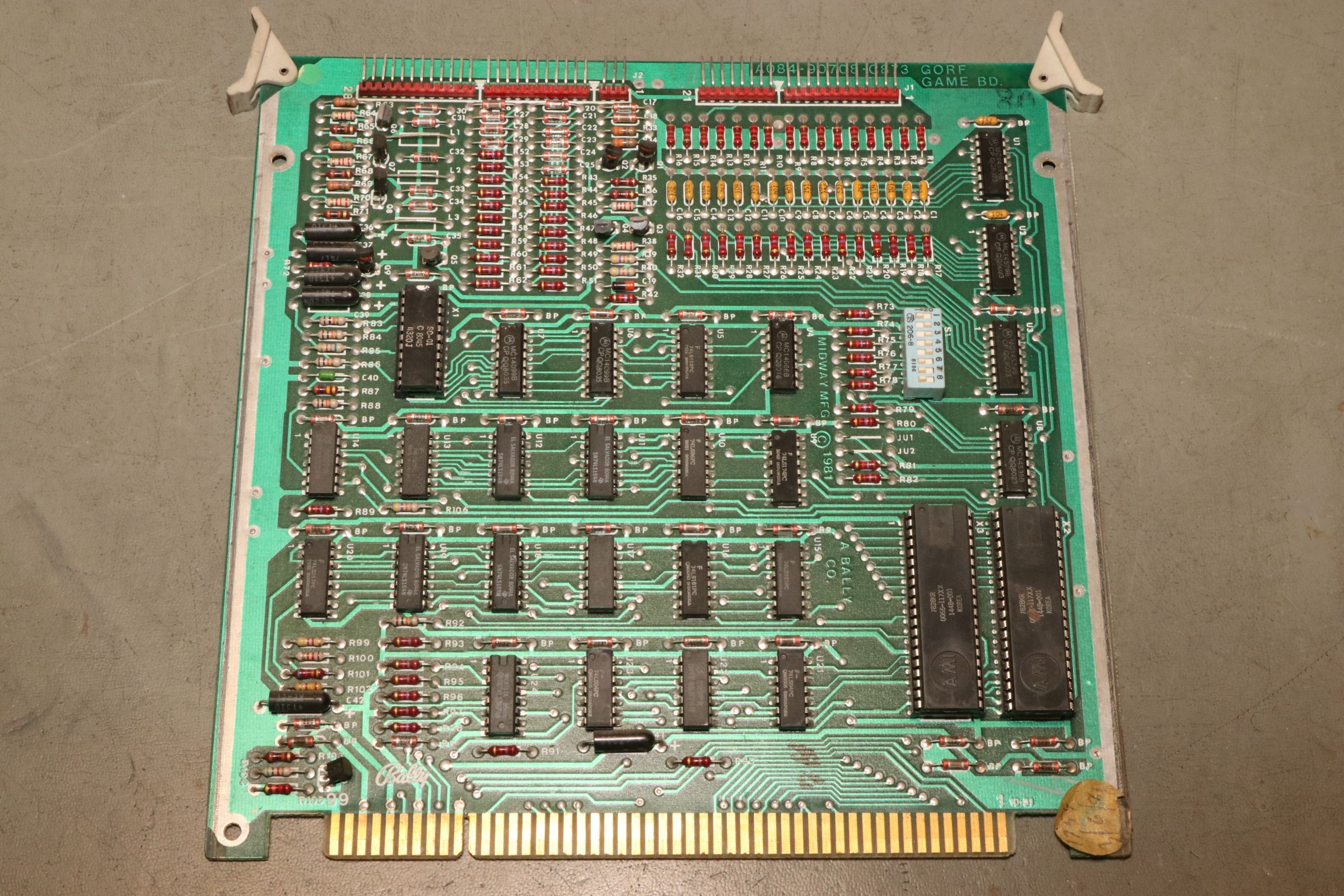

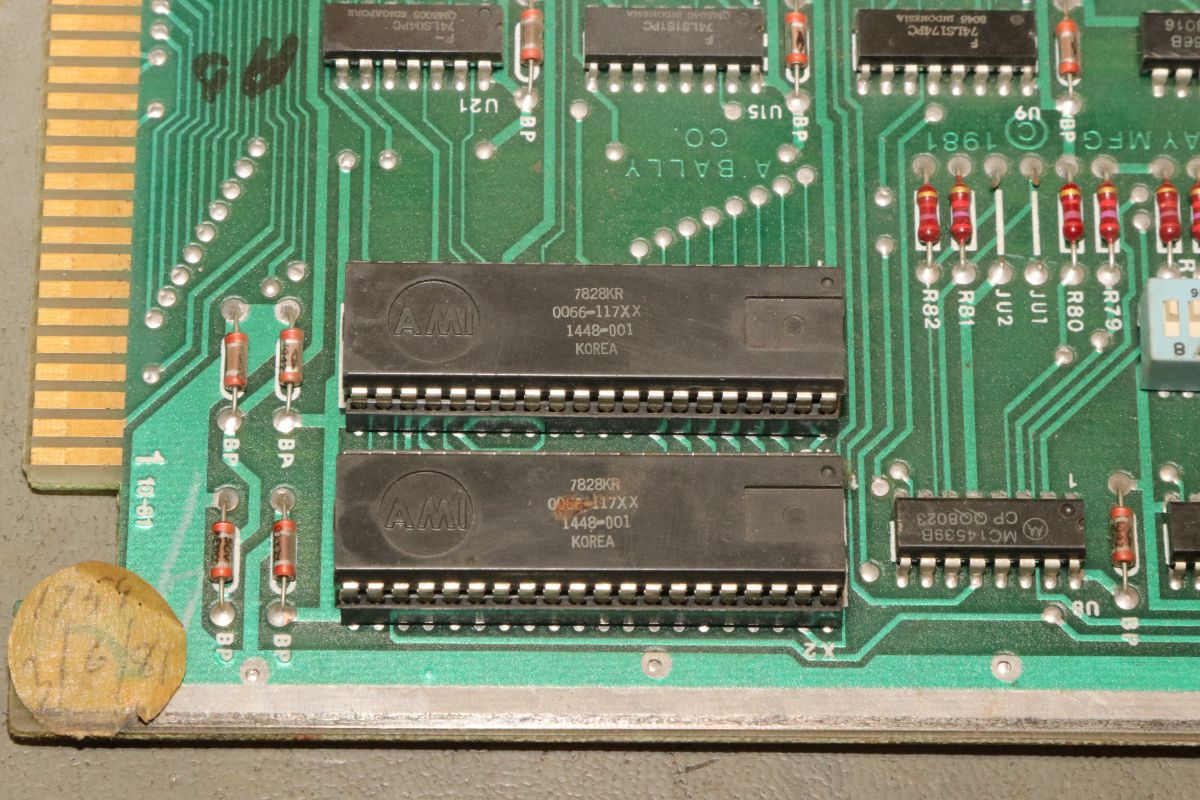

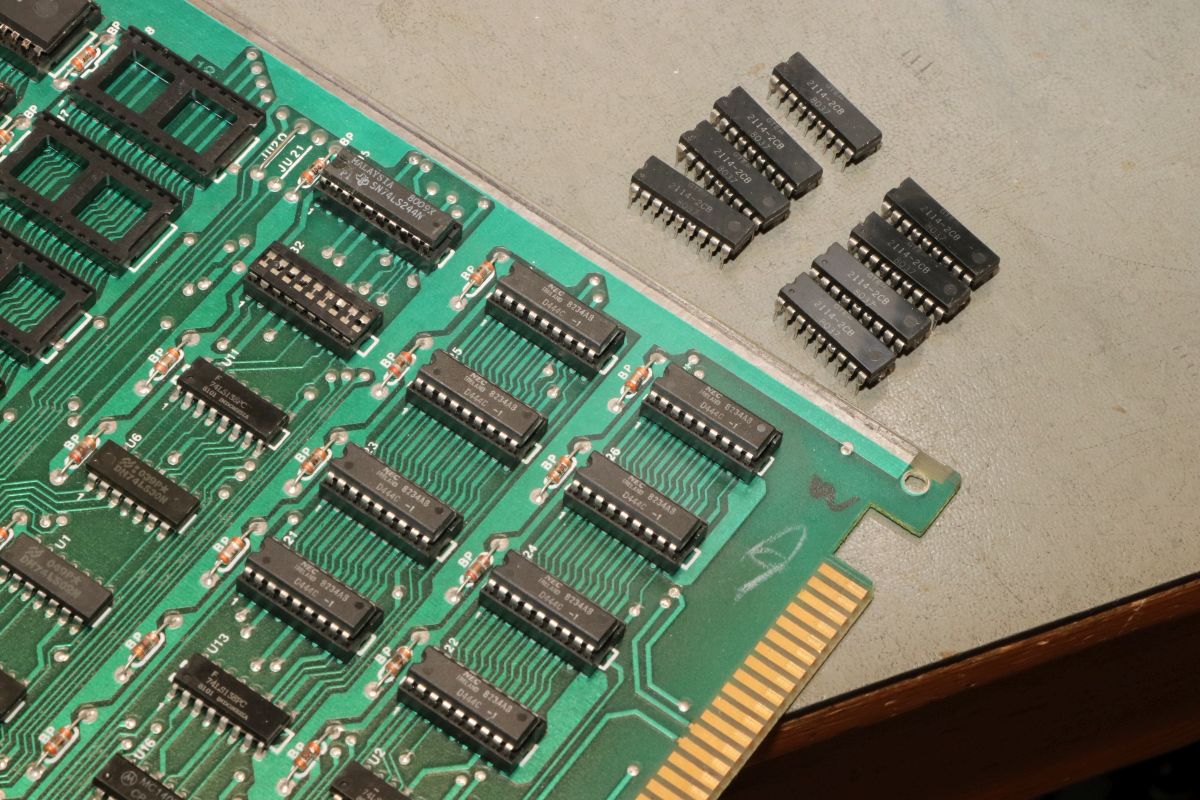

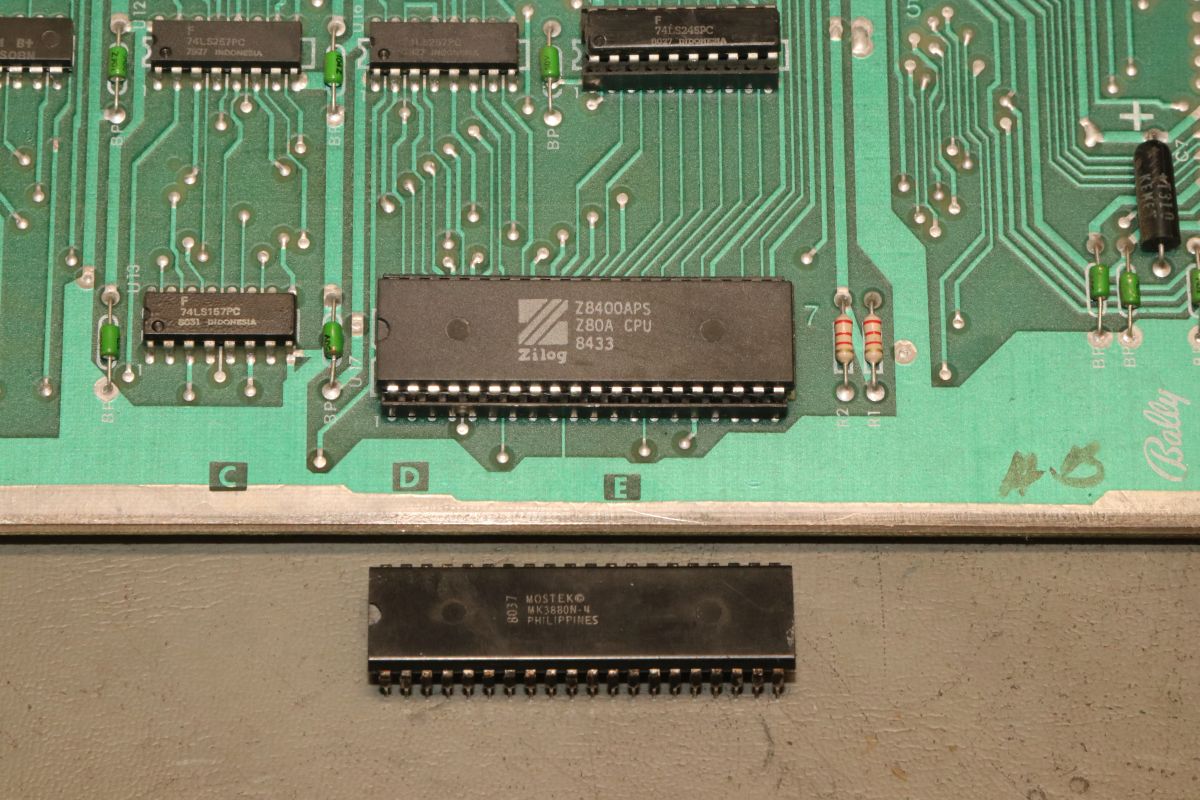

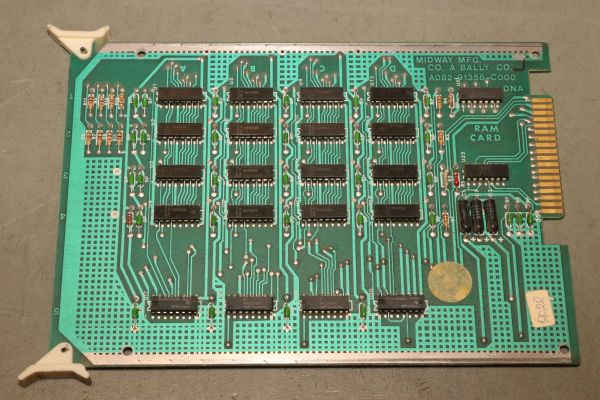

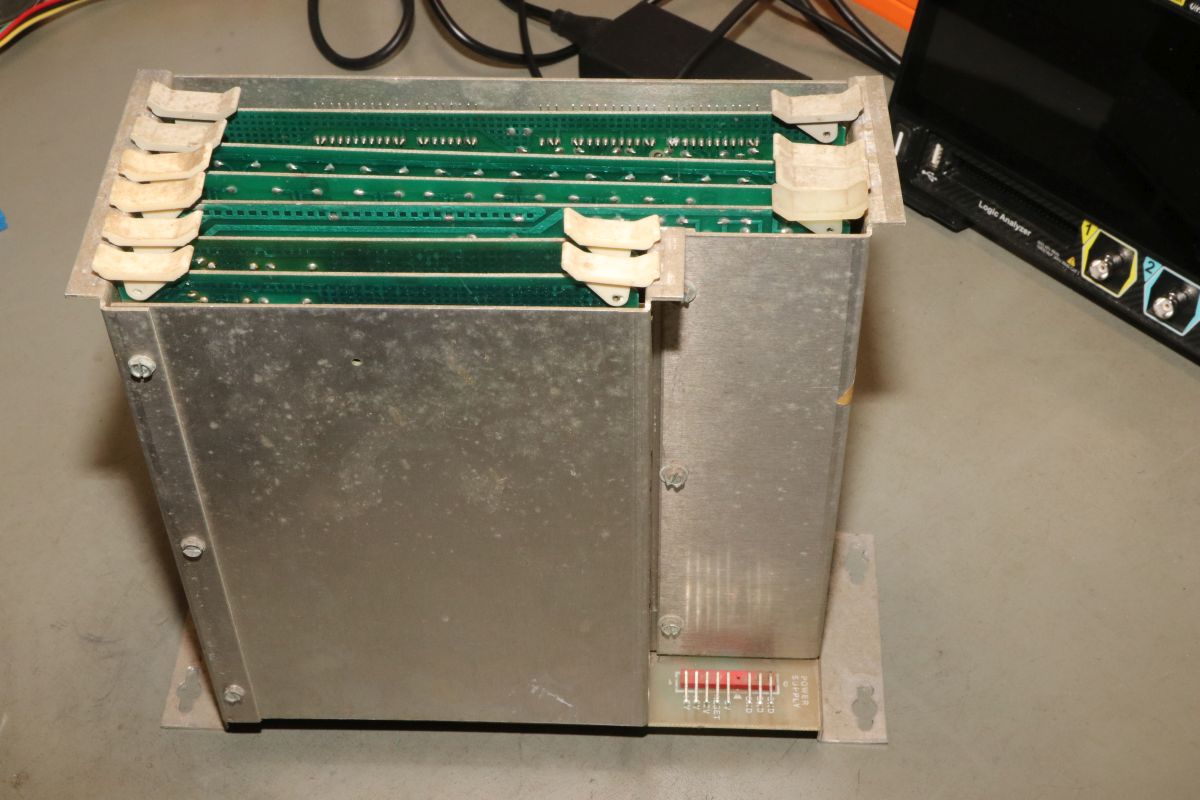

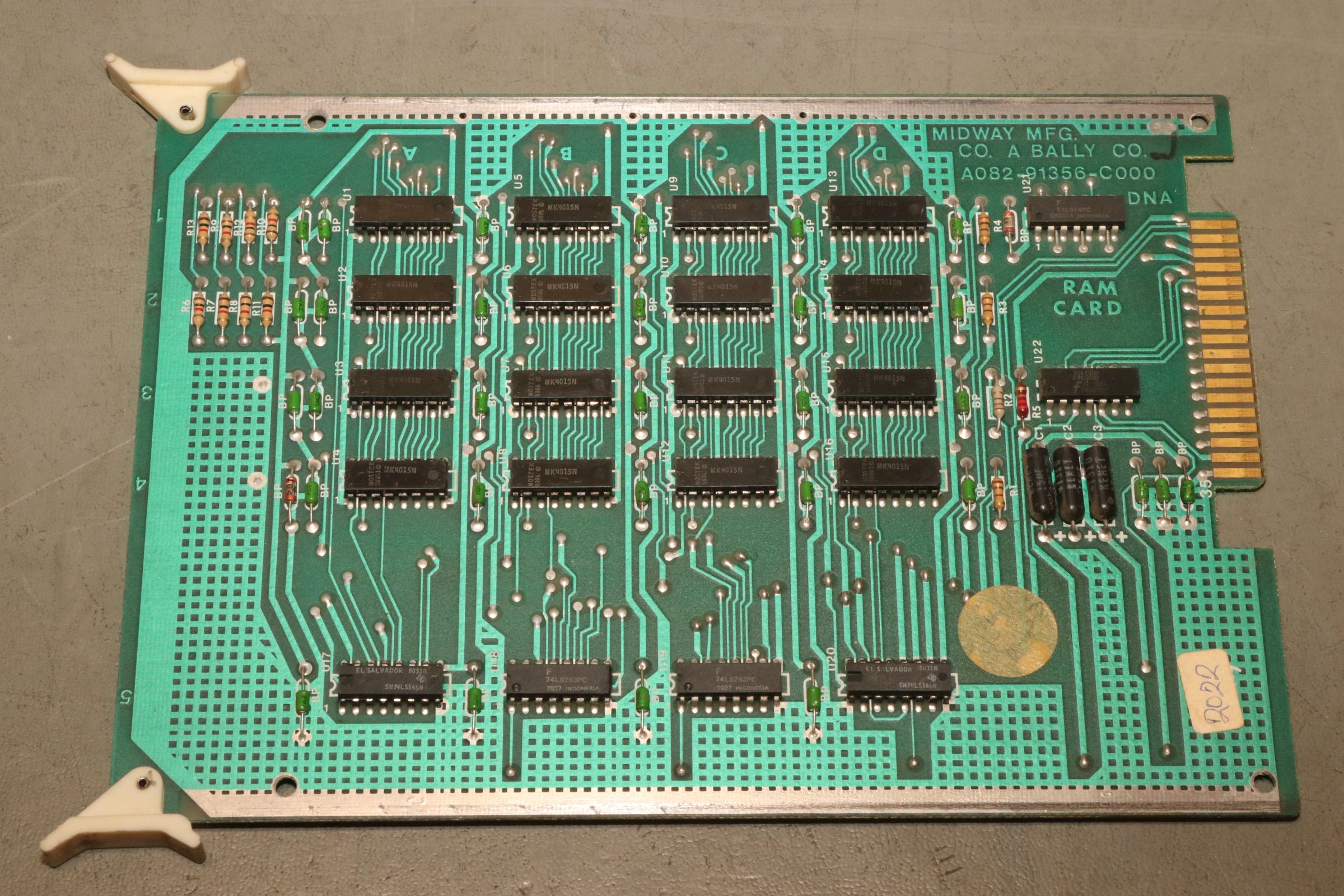

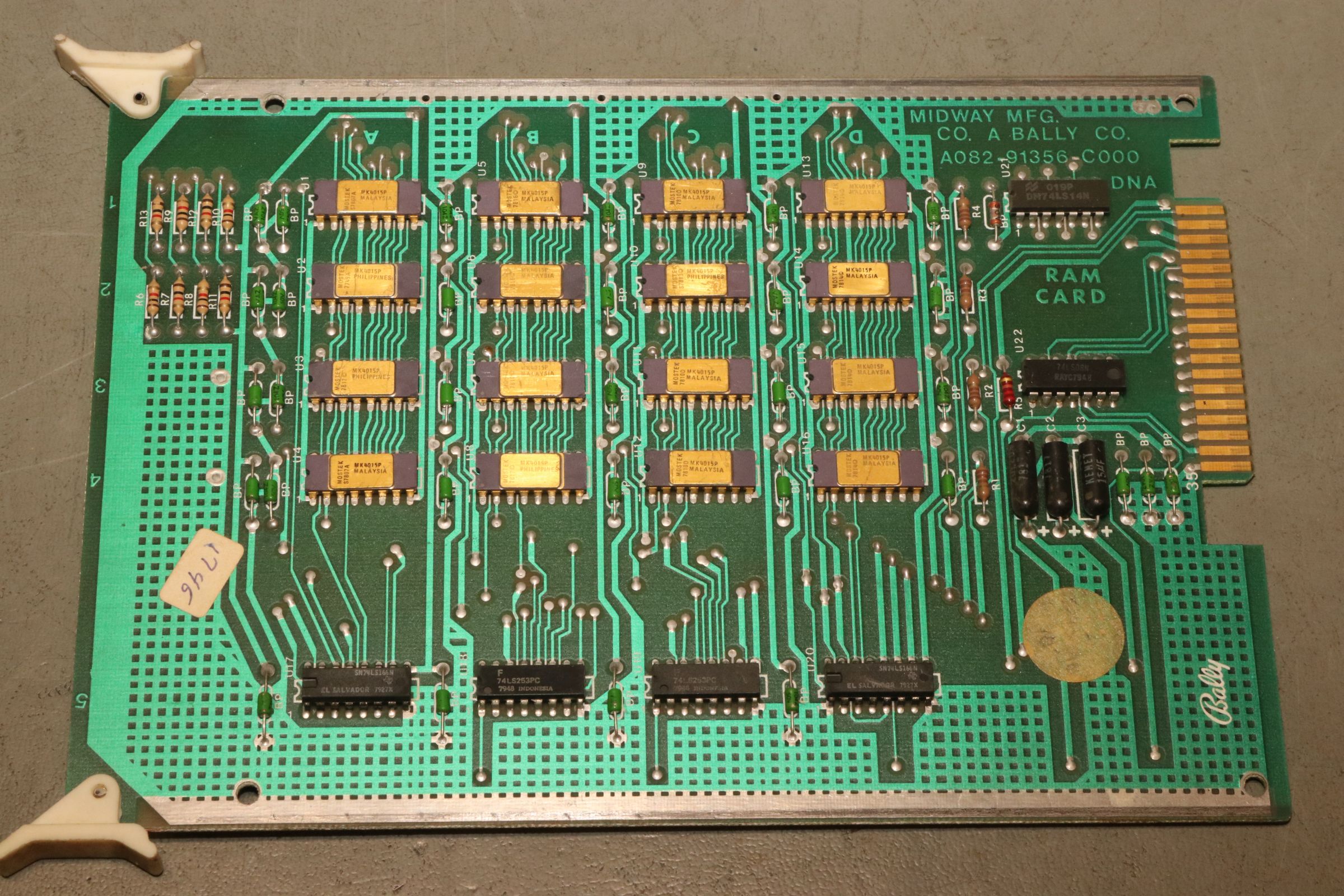

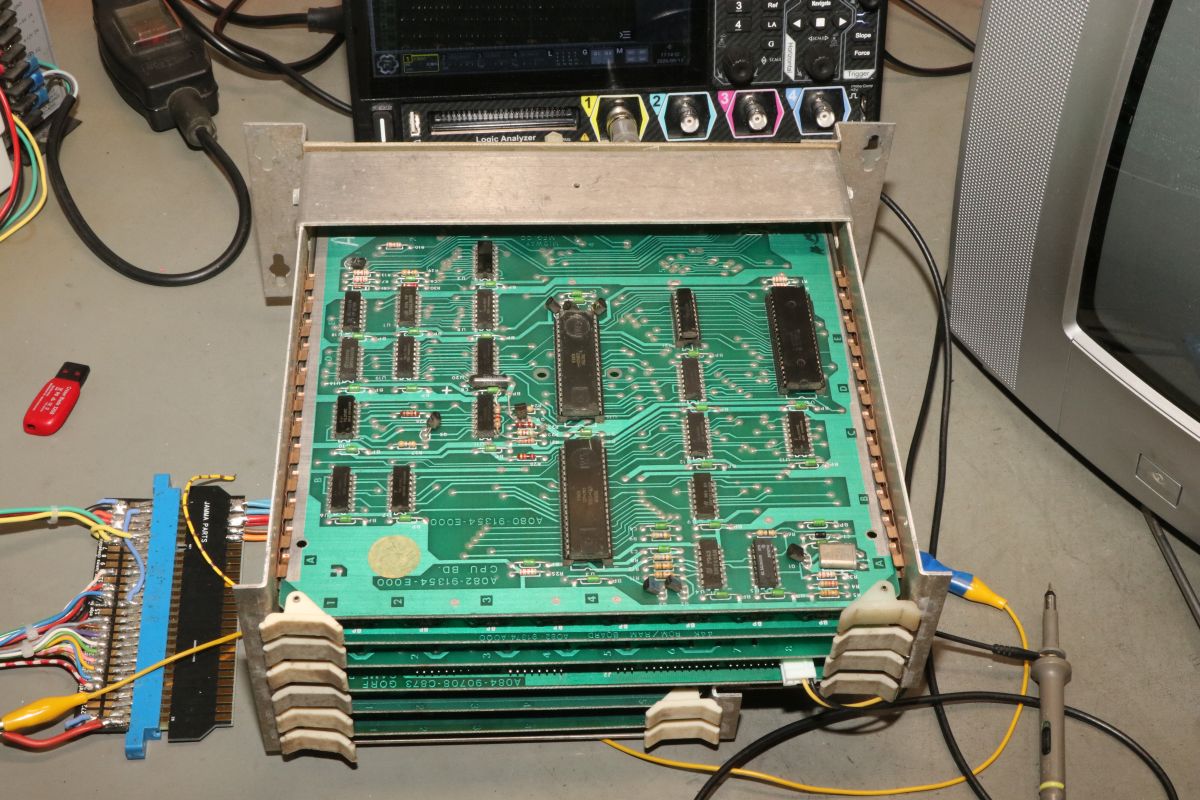

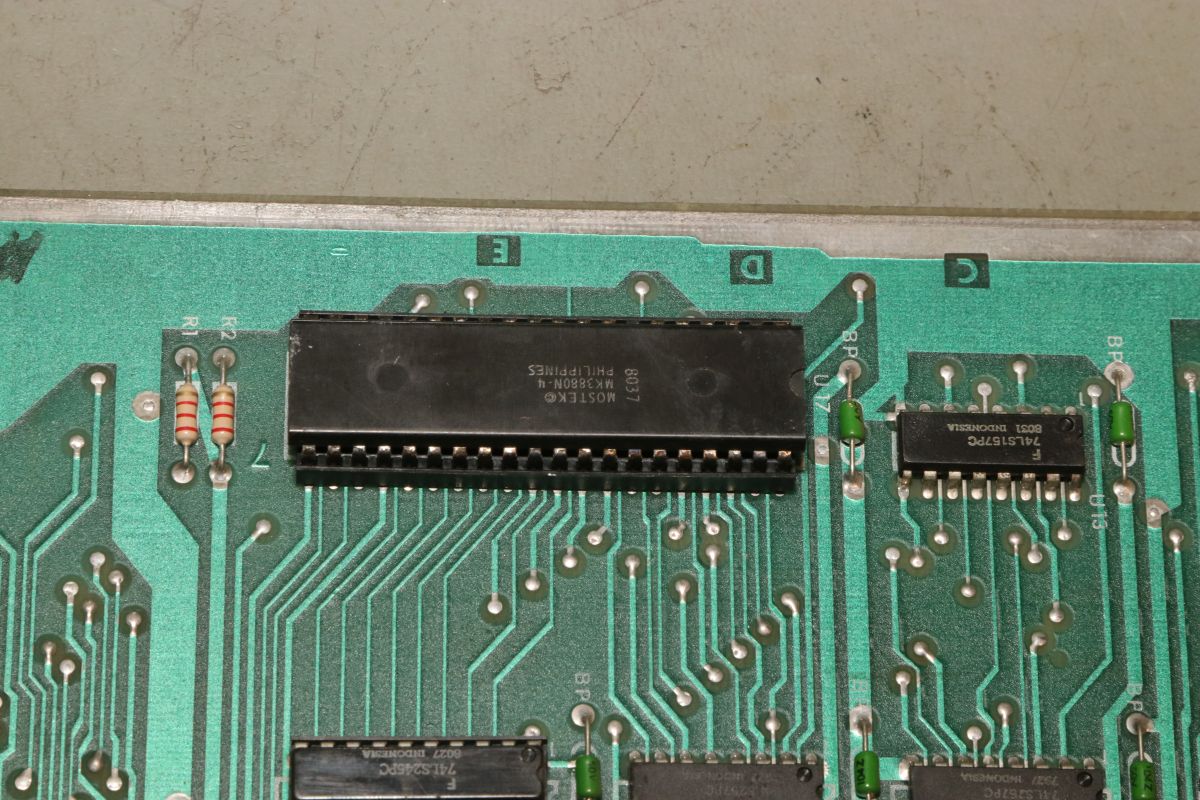

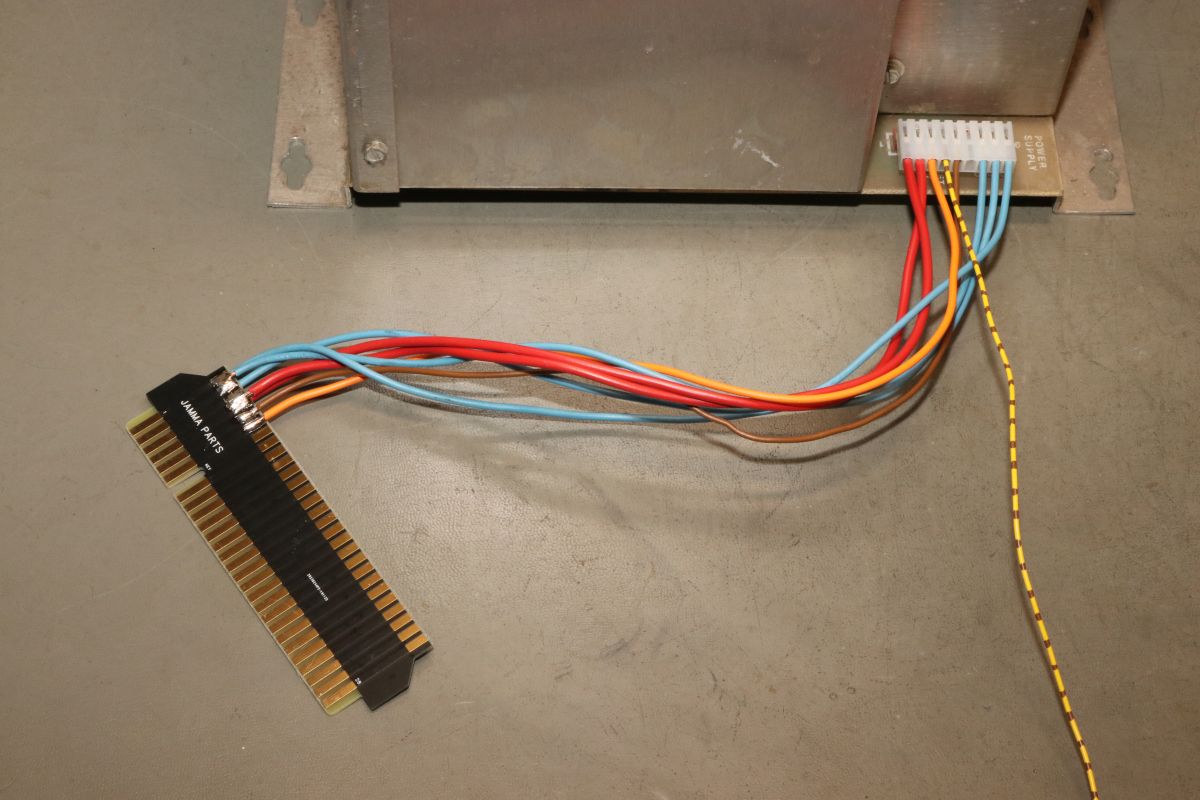

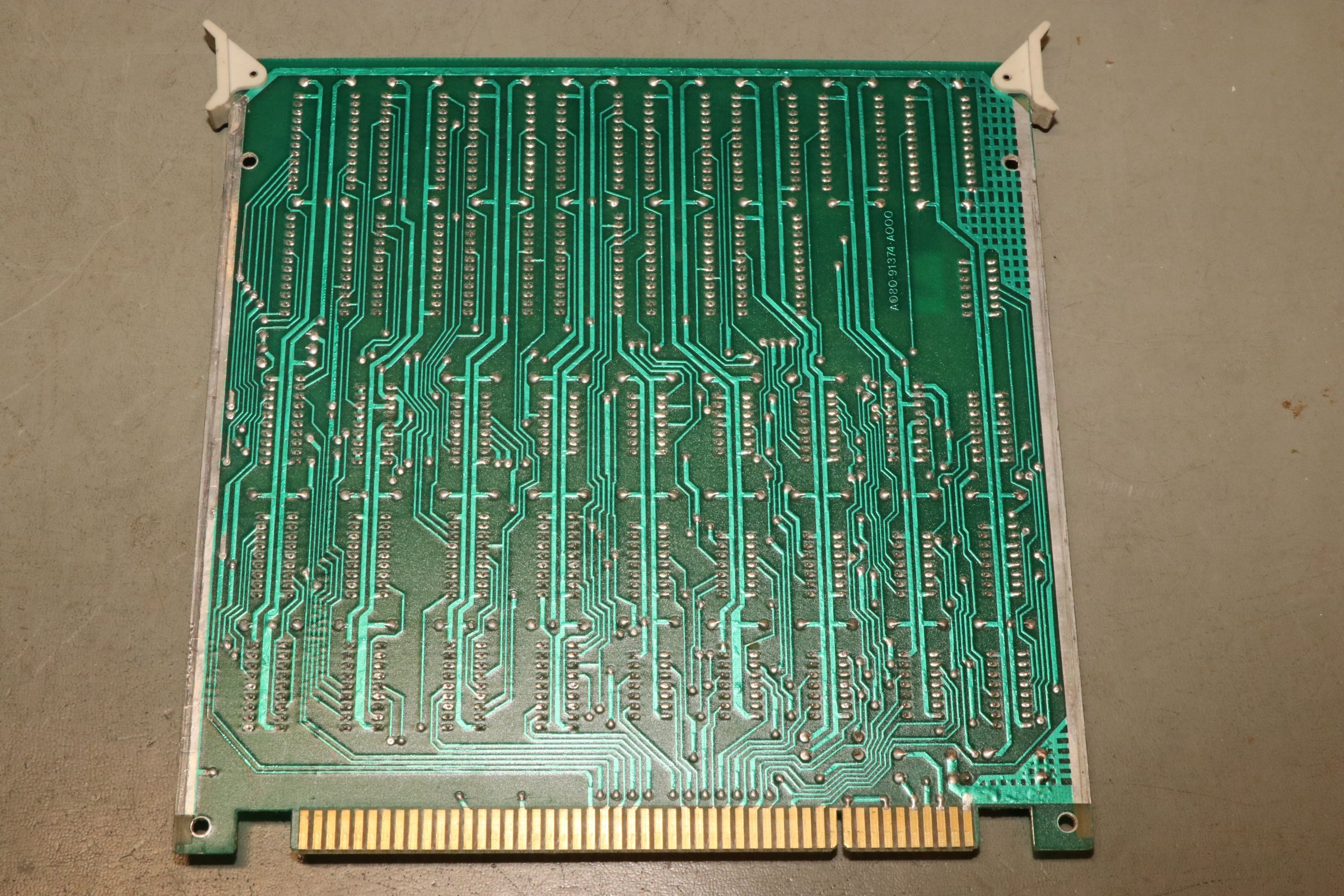

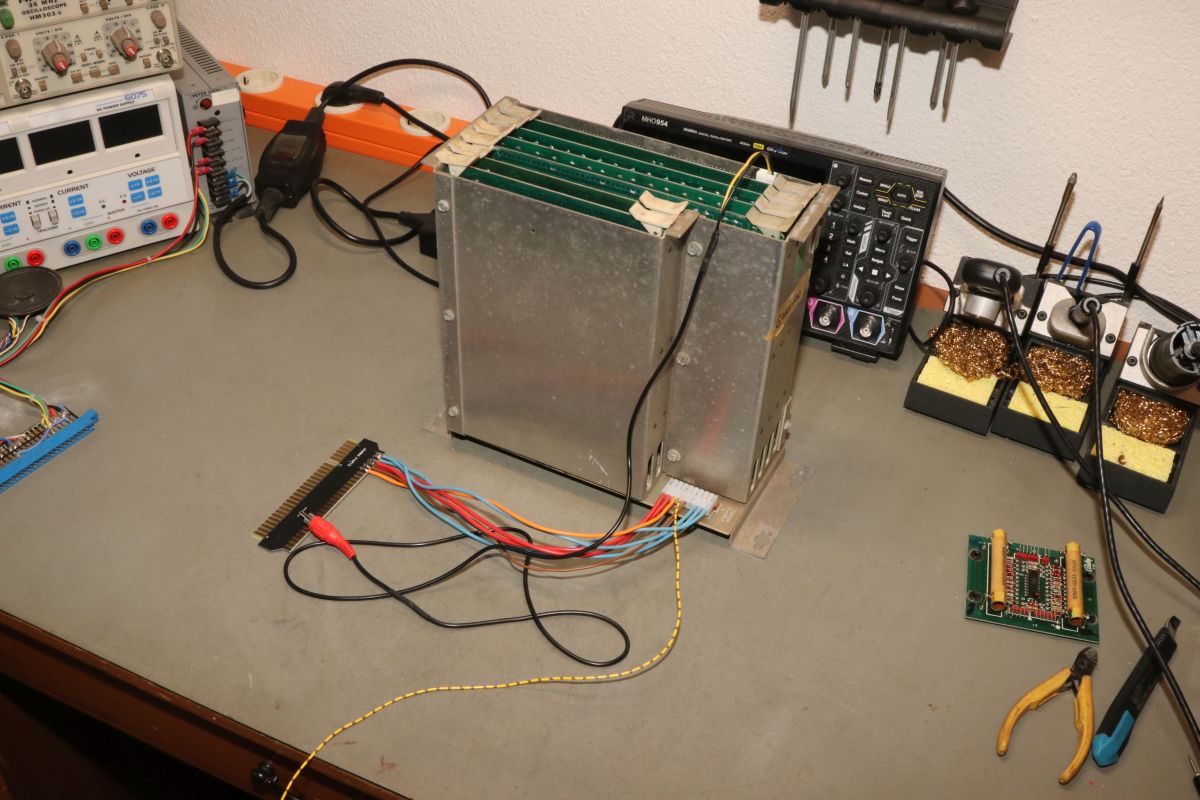

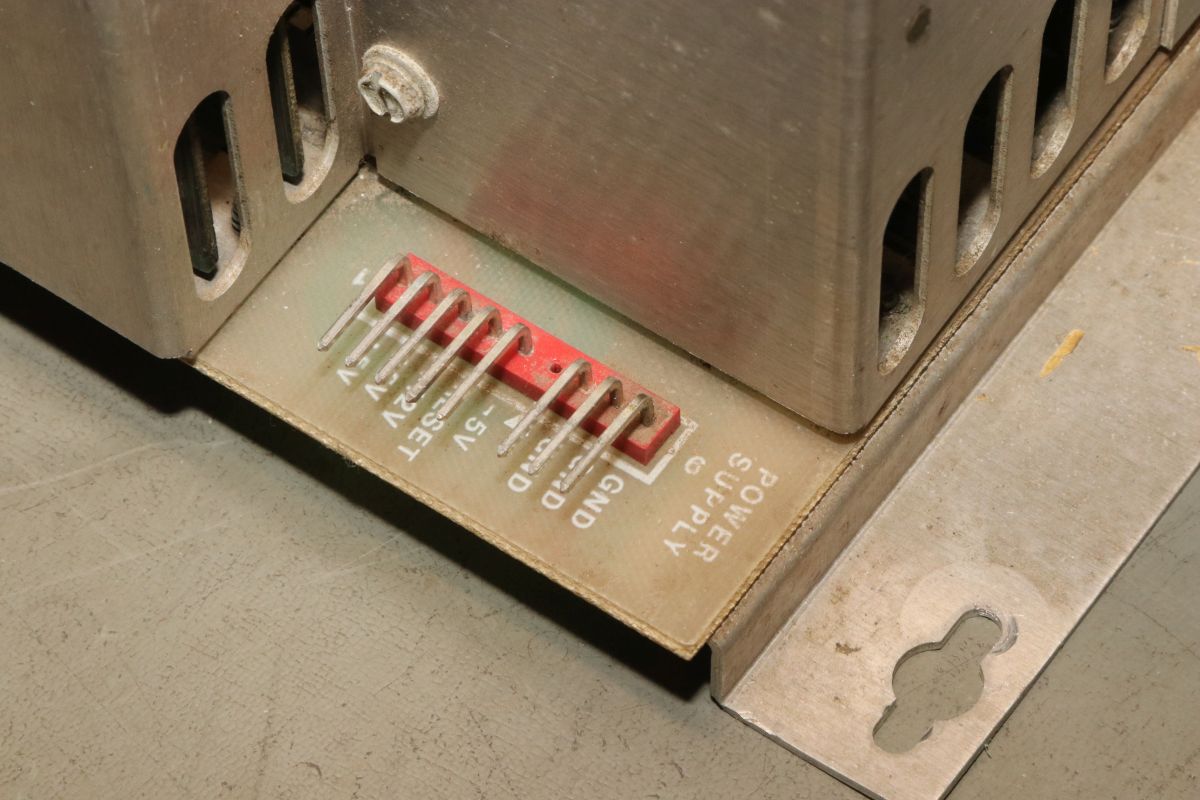

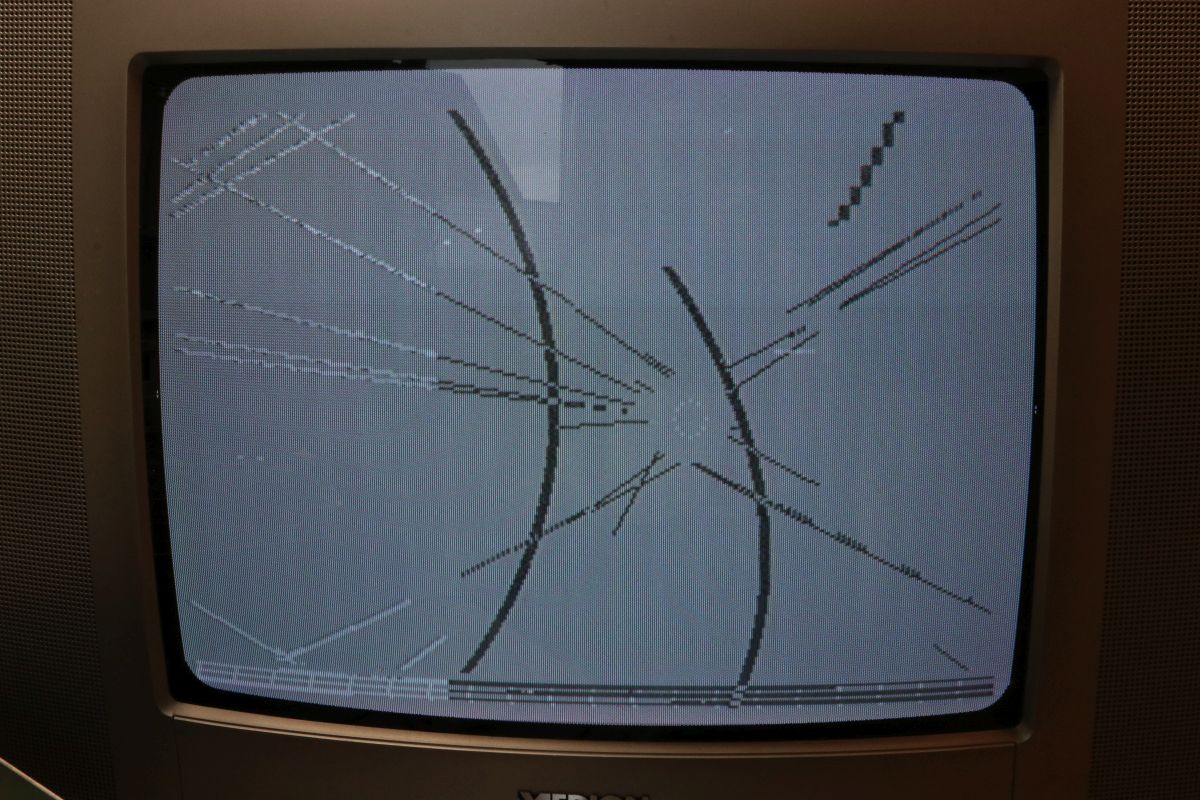

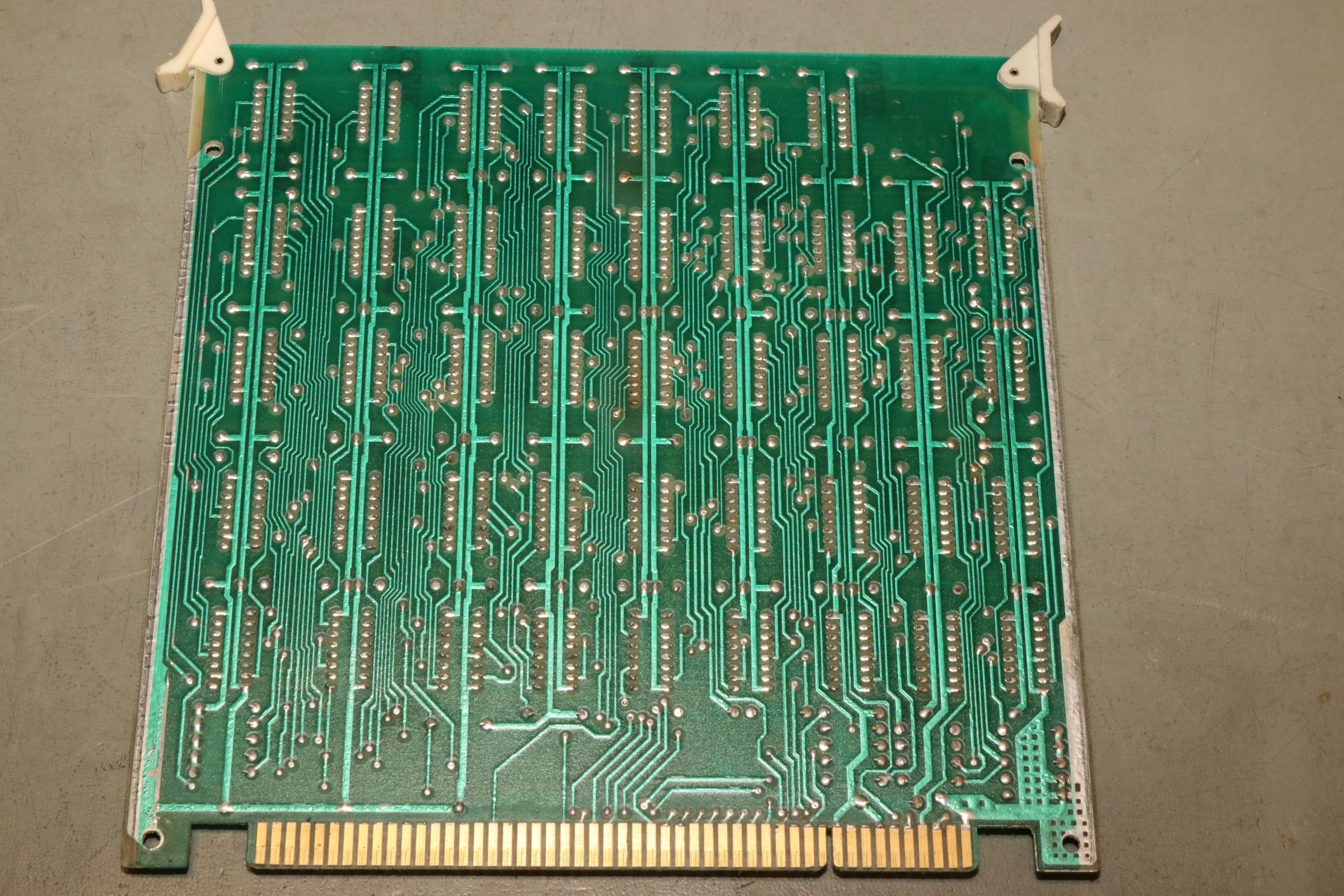

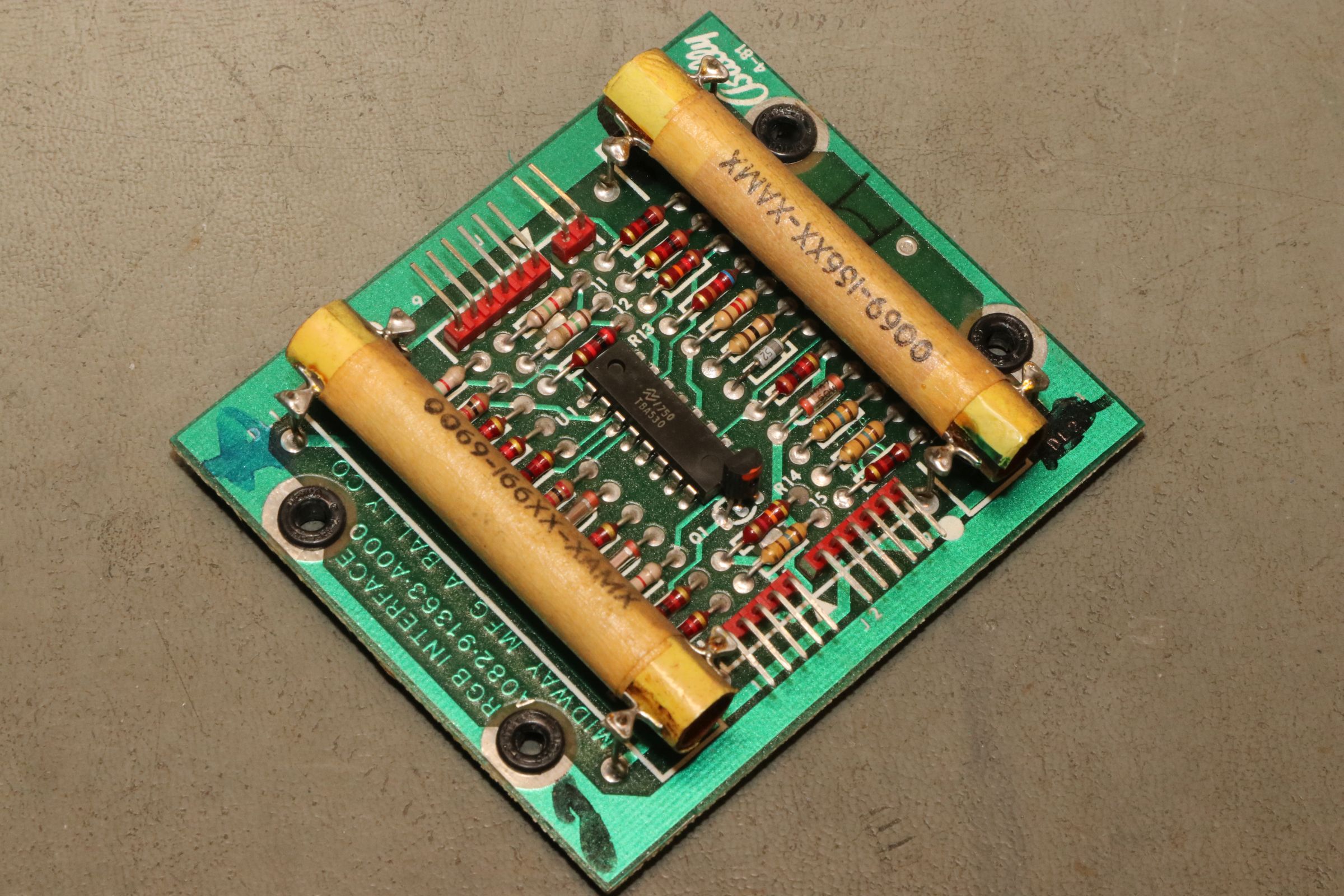

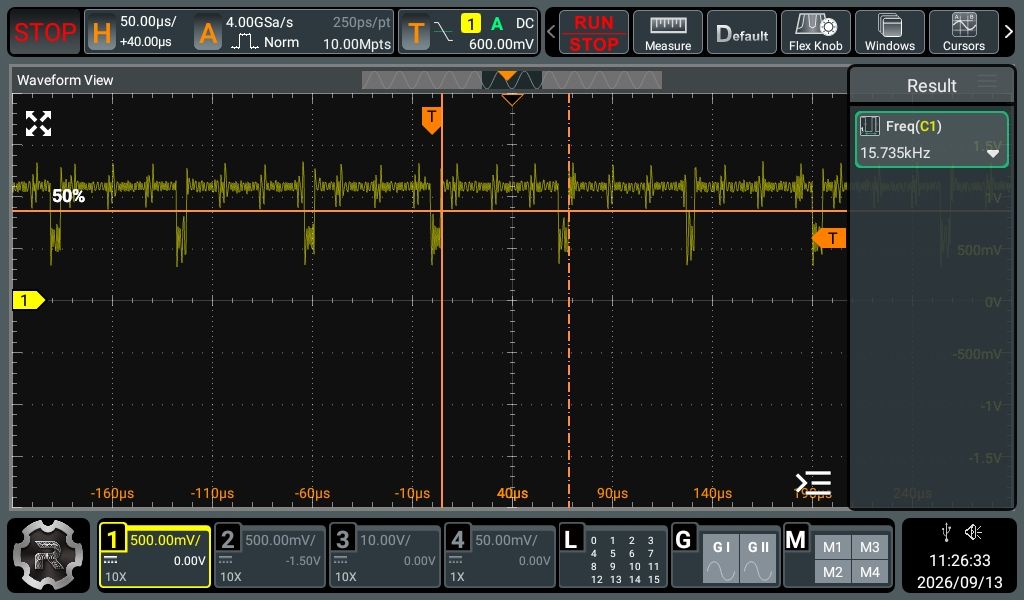

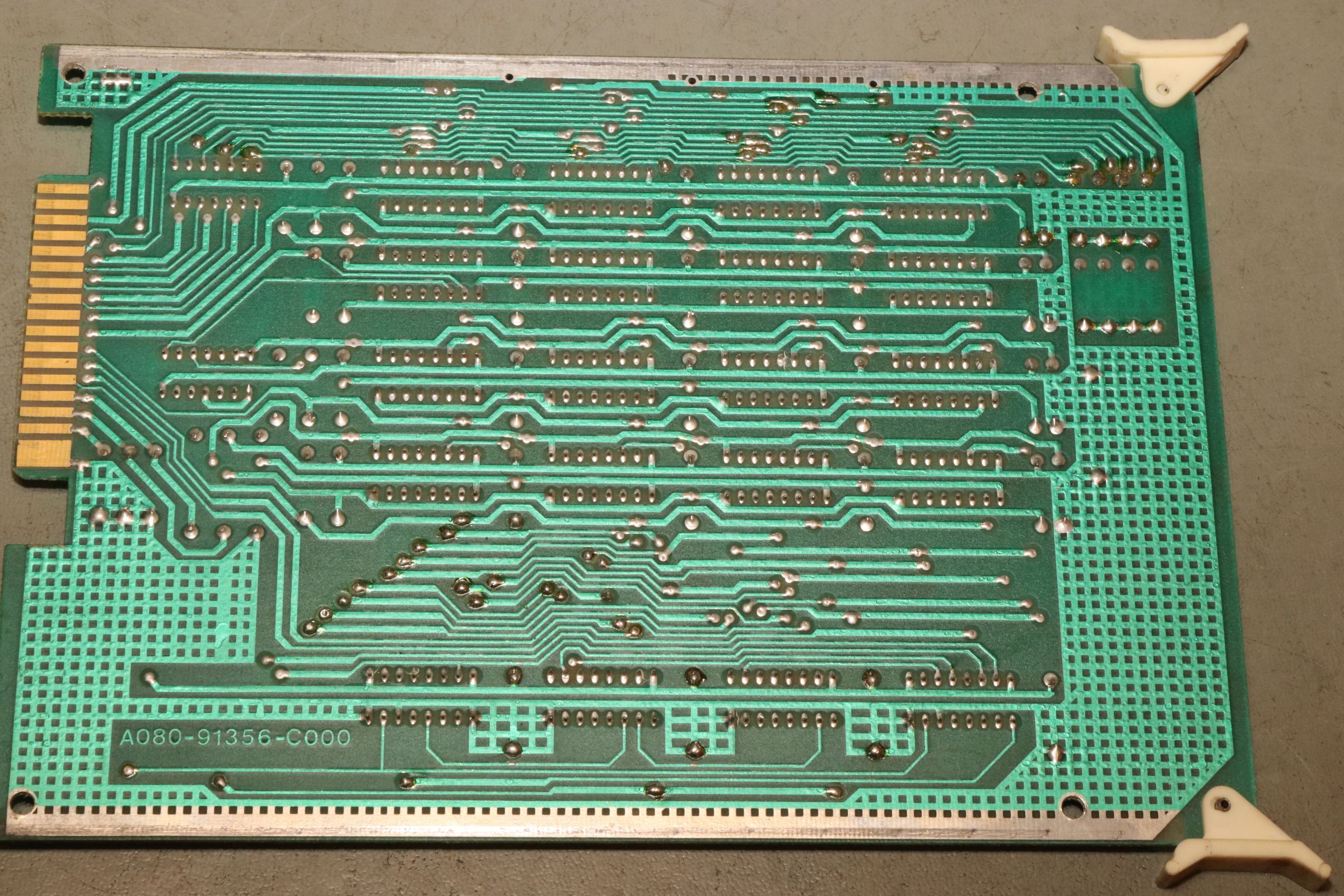

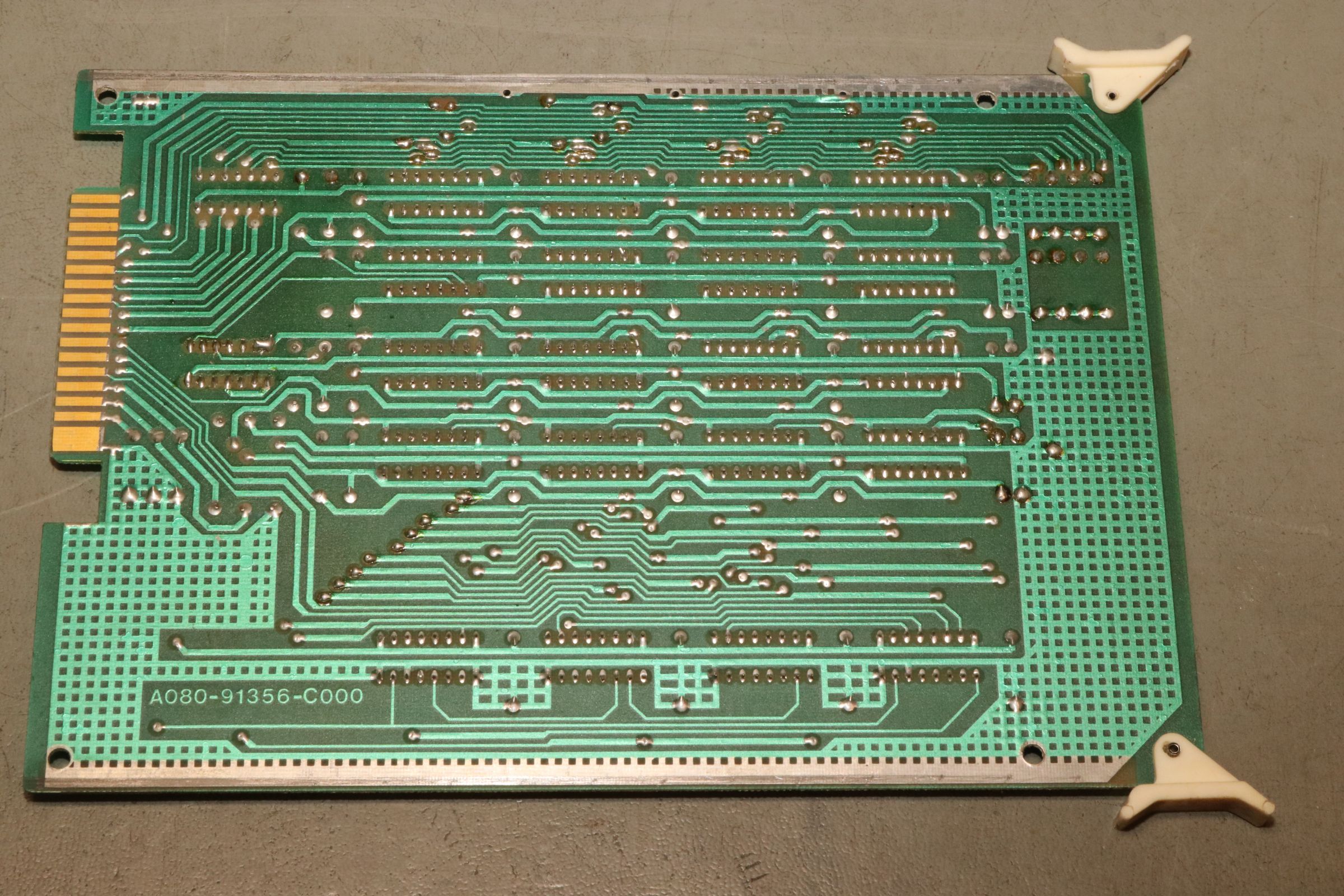

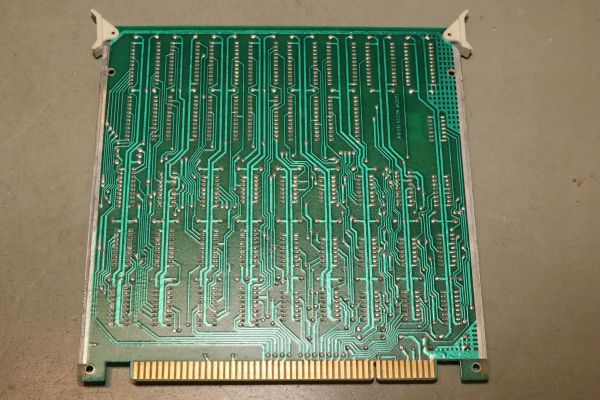

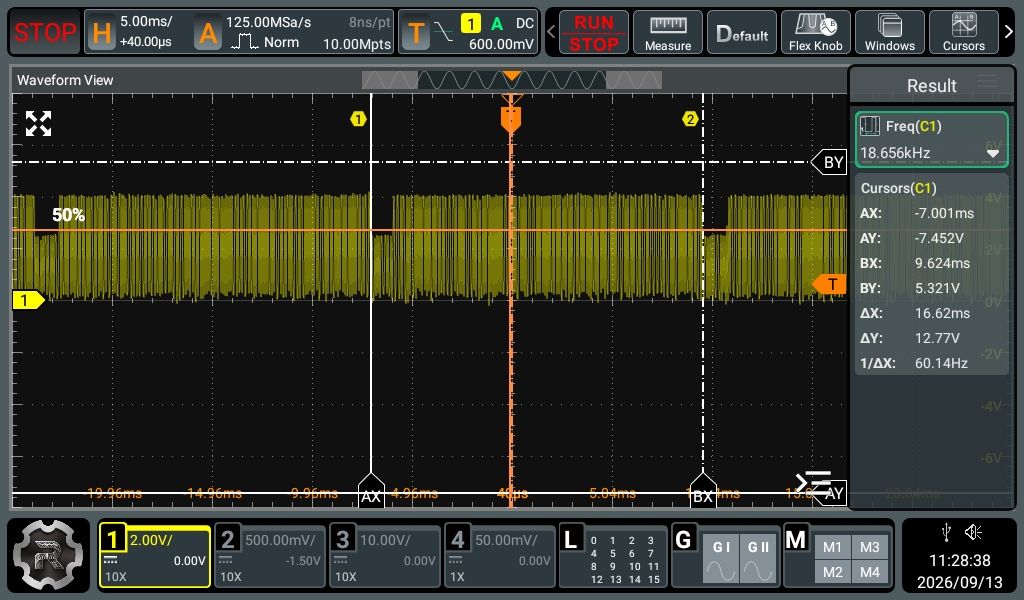

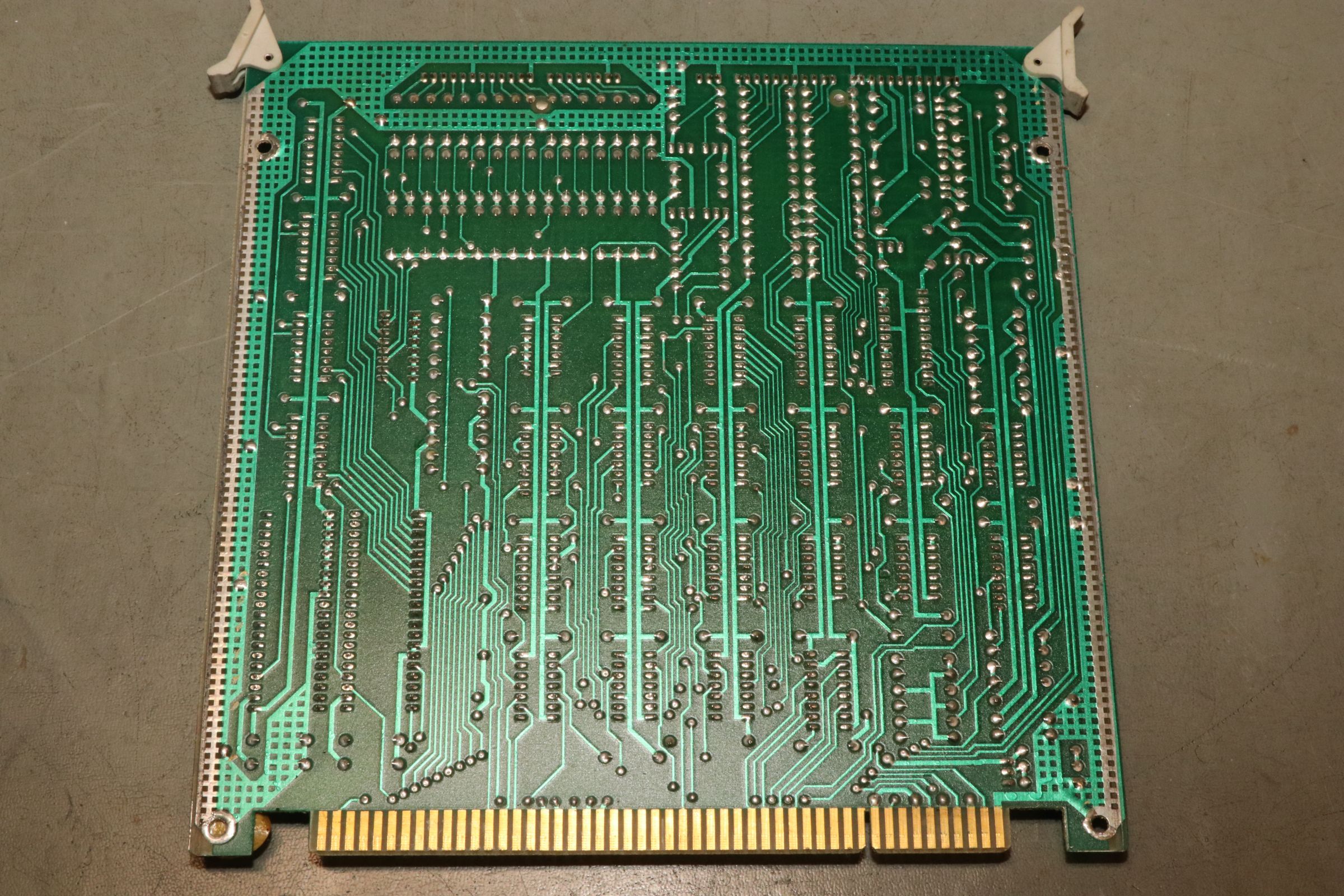

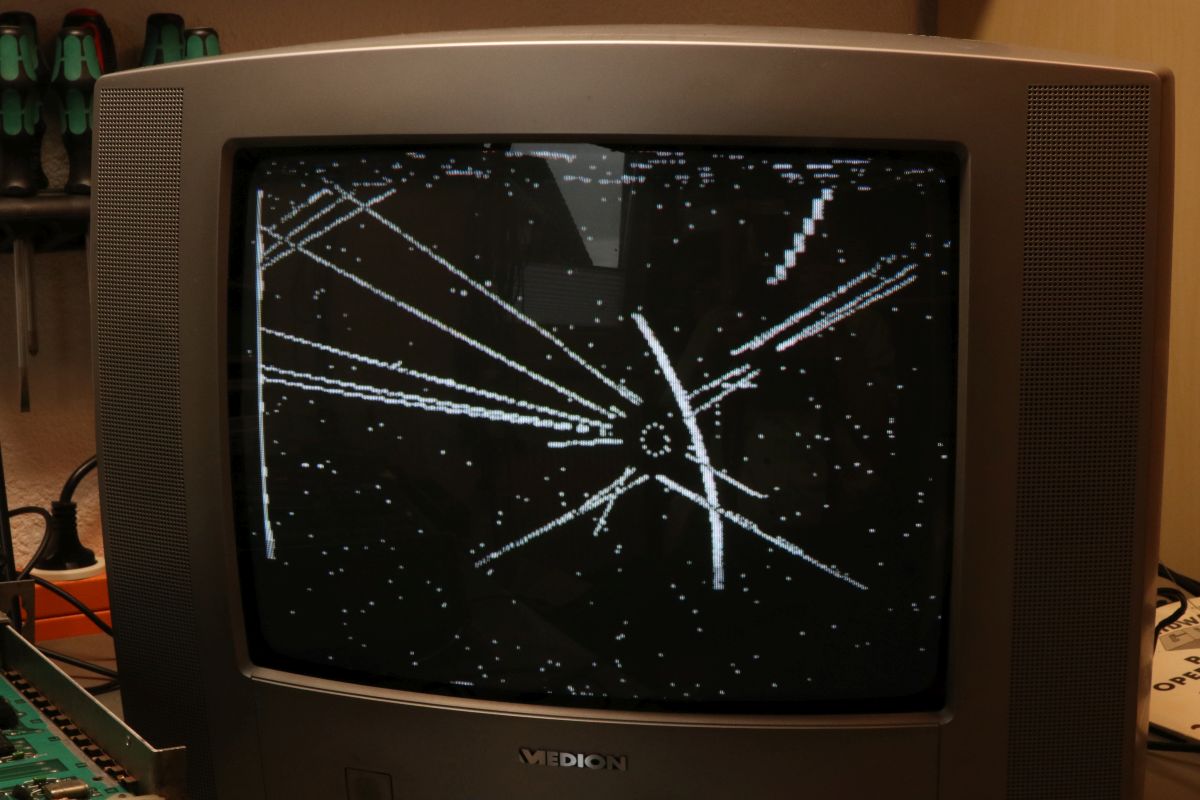

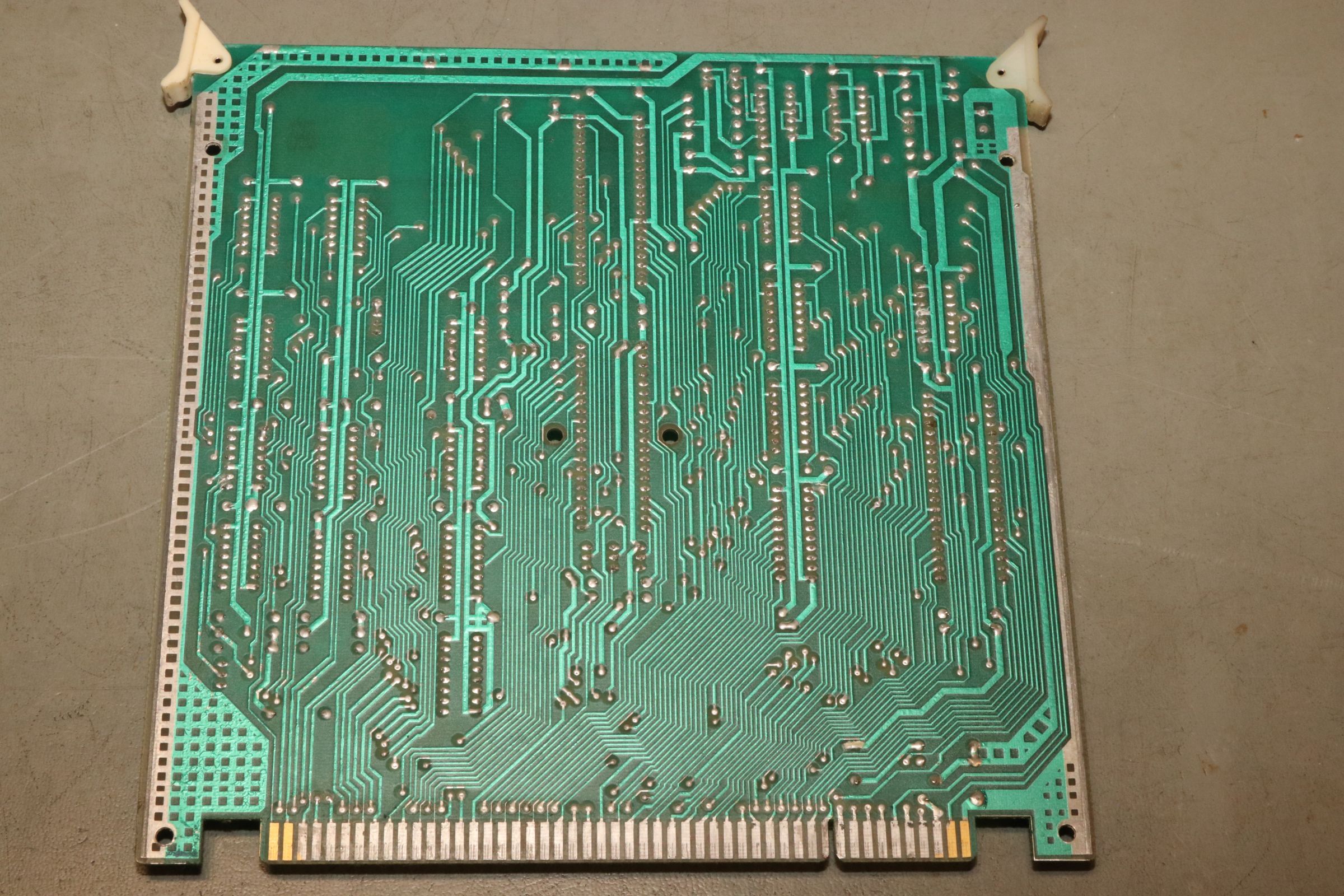

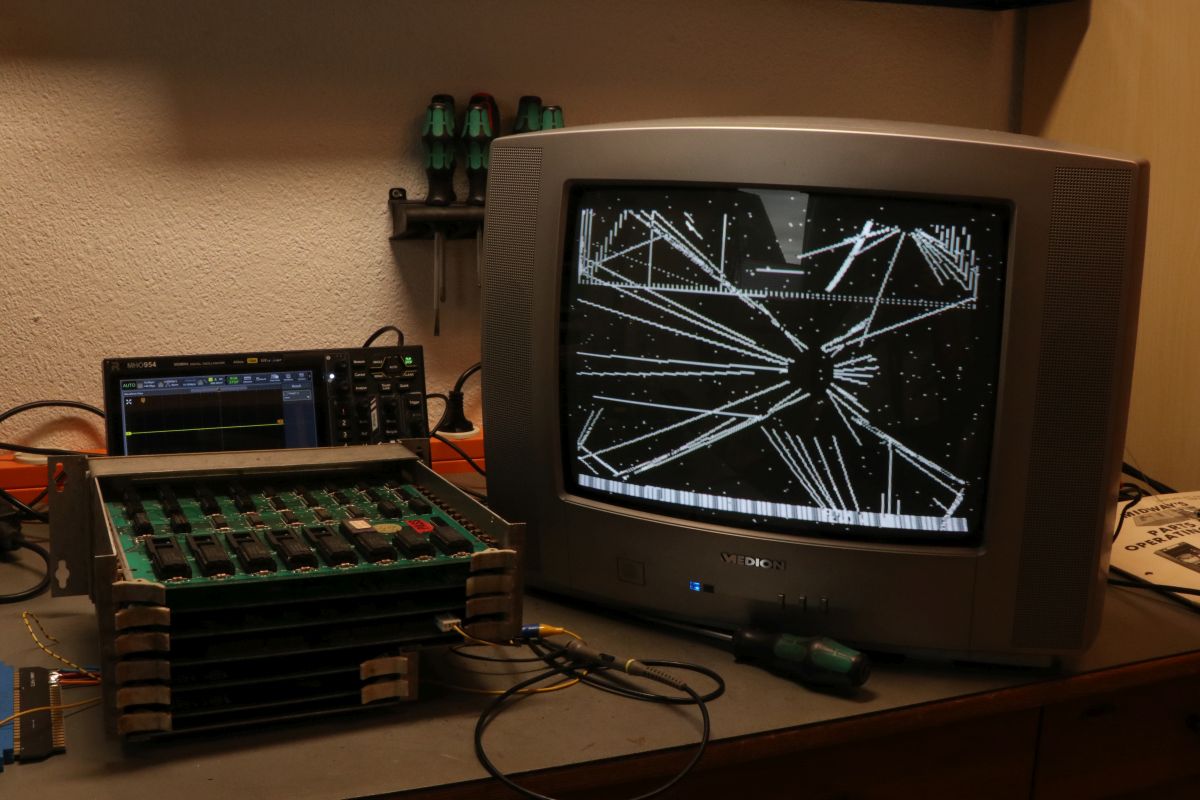

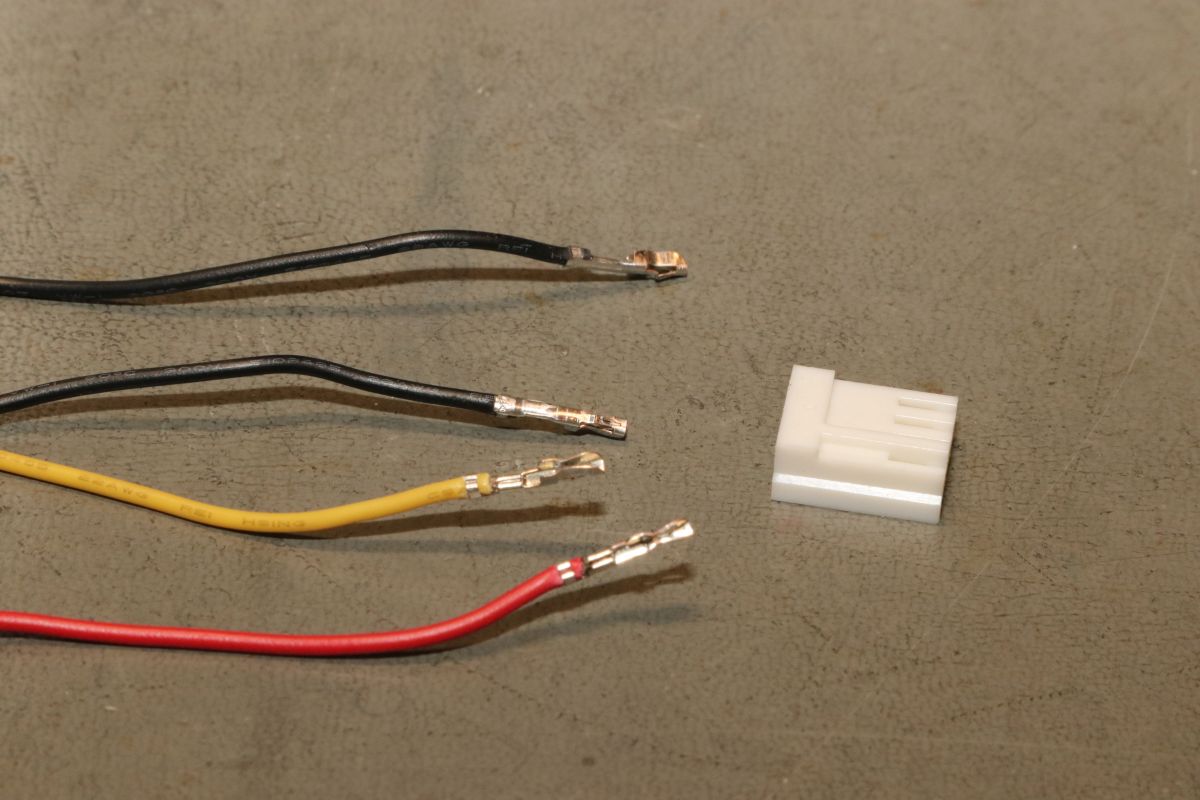

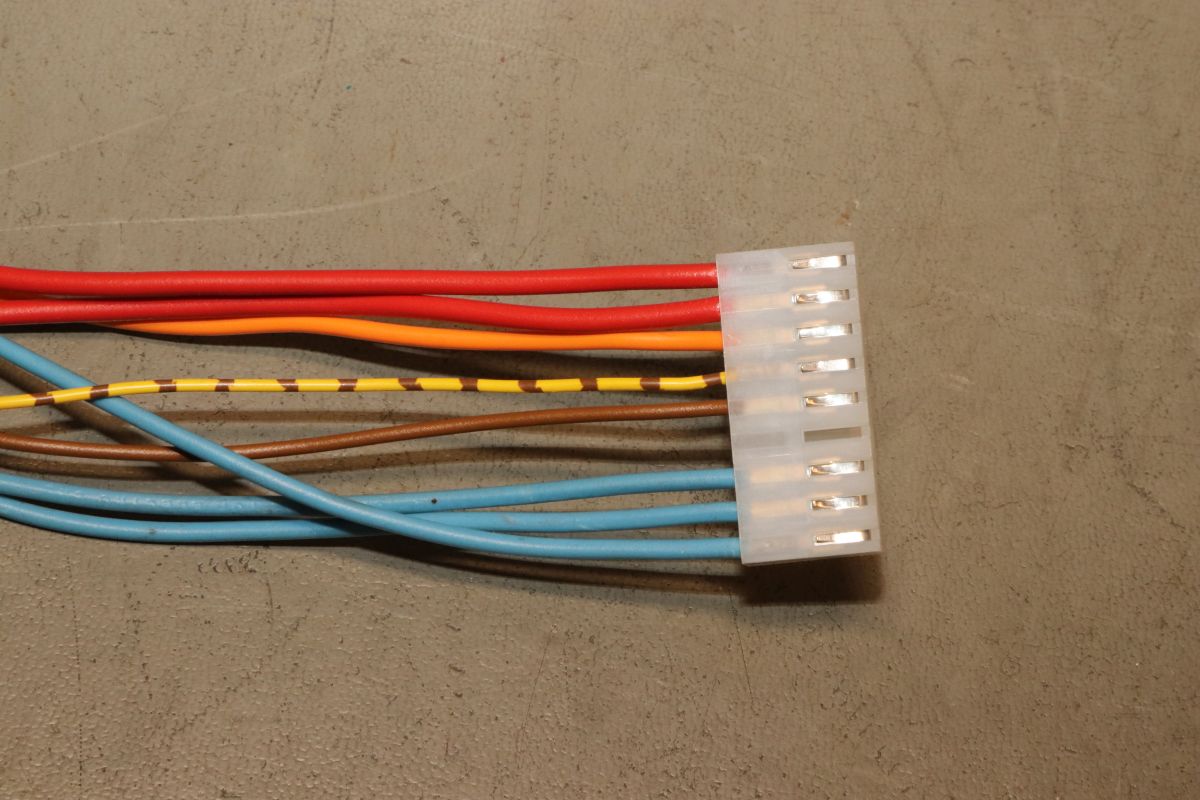

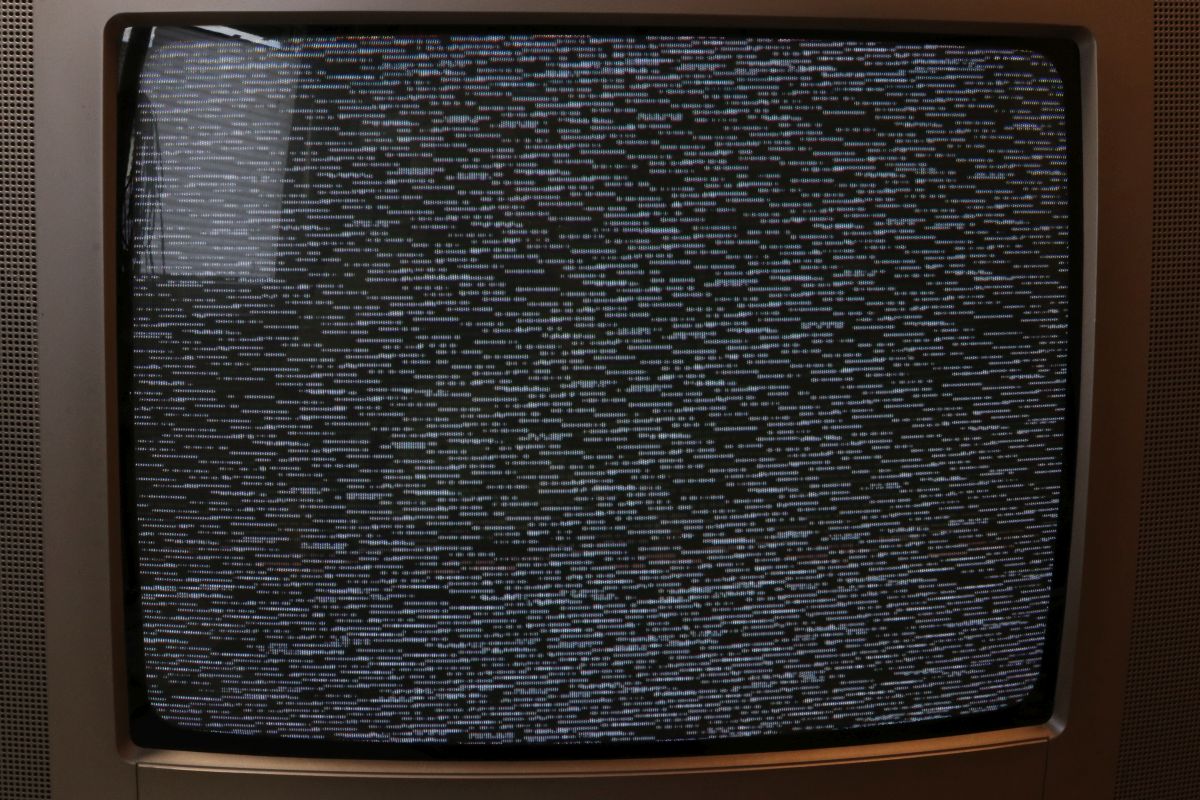

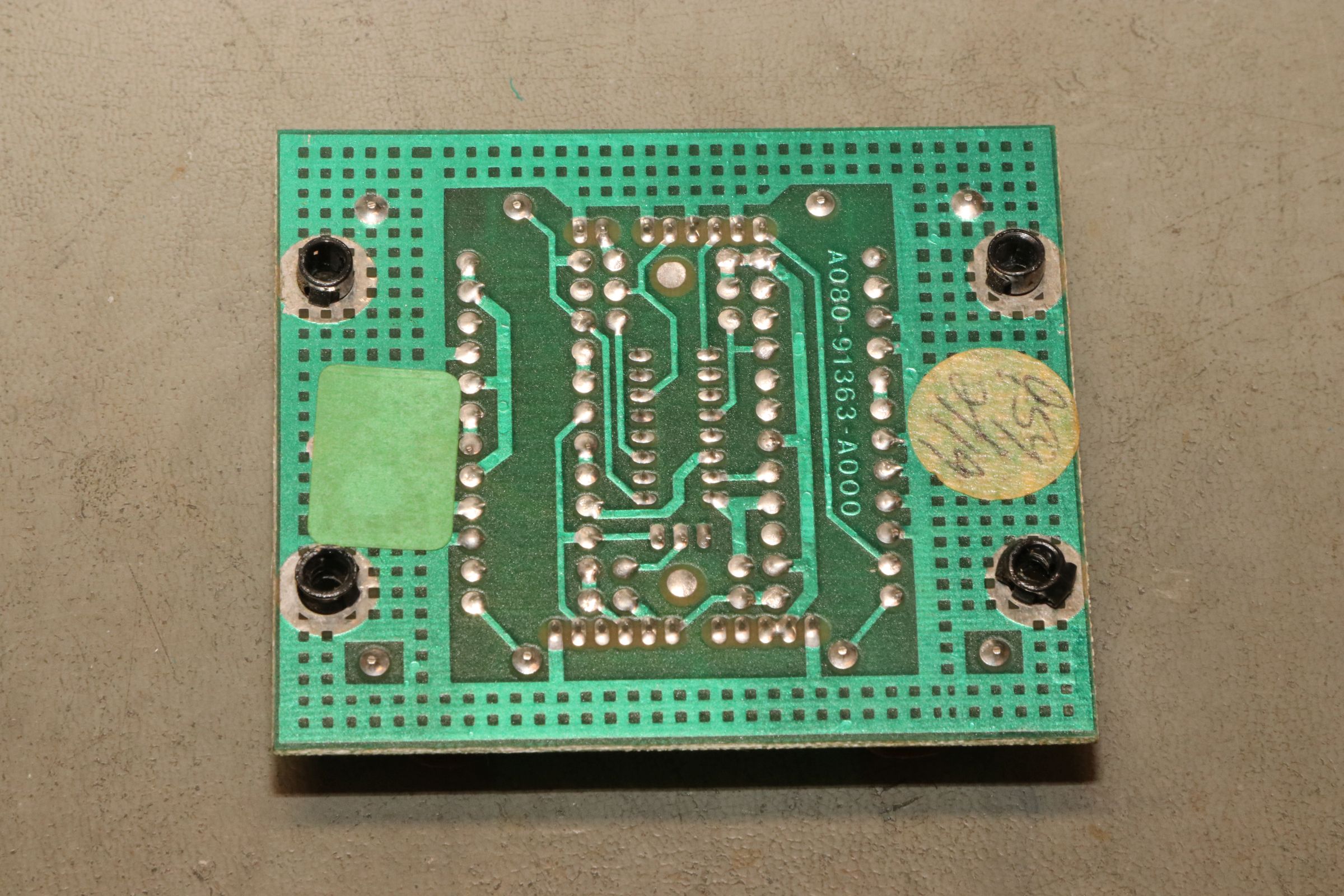

14.09.2026 {Gorf} Komischer Spielename, reparaturunfreundliches Setup. Gorf bietet aber vermutlich die besten EMV-Werte in der Arcade-Geschichte! Eingepackt in ein stabiles Aluminiumgehäuse, kontaktiert über eine Backplane und obendrein noch durch seitliche Kontaktfedern geschirmt - das grenzt schon an Militär- oder Weltraumtechnik. Aber hey - das ist ja auch ein Weltraum-Ballerspiel! Hier in hoch auflösender Pracht: die CPU Platine. Ja, die Gorf-Custom-Chips von AMI. Die gehen gerne kaputt und sind quasi unersetzlich. Hoffen wir, dass es an etwas anderem liegt. 0066-115XX: Bally Address-IC, C2860D-1: Bally Data-Chip. Der ominöse MK3880N-4 ist hingegen ein schnöder Z80A. Die zweite Platine im Käfig: das Game Board. Auch hier wieder: böse Custom Chips. 0066-117XX ist ein Bally Custom I/O-Chip. Ein Baustein, nach dem sich Retrokundige die Finger schlecken: SC-01. Der Votrax Sprach-Synthesizer. Man versteht zwar nicht wirklich genau, was die Software da so brabbelt, aber der Effekt ist schon beeindruckend gewesen! Das ROM/RAM-Board - voll mit MASK PROMs und 2114 SRAMs als Arbeitsspeicher für die CPU. Die ROMs korrodieren gerne und die Sockel sind grenzwertig. Mal sehen, was uns hier noch erwartet. Das Pattern-Board - wofür auch immer. Immerhin nur TTL und so. Die RAM-Card 1. Gülden strahlen uns die Bildschirmspeicher an. Die RAM-Card 2 - nicht gülden aber baugleich. RAM-Fehler in diesem Bereich kann man dadurch identifizieren, indem man beide Karten tauscht. Ändert sich was, dann ist hier irgendwas defekt. Viel Spaß beim RAM-auslöten! Kommen wir zum Grund, warum ich Gorf eigentlich nicht anfassen möchte: die mühselige Inbetriebnahme und Fehlersuche. O.K., die Spannungsversorgung ist simpel, nur der zusätzliche Reset-Eingang ist etwas tricky. Aber das kennt man ja von Space Invaders. Eine Tastkopfspitze passt hier nicht rein... Beim Blick auf die Backplane fällt sofort auf, dass die Slots nicht unterschiedlich verdrahtet sind. Es ist egal, in welcher Reihenfolge die großformatigen Karten gesteckt werden. Das gibt ganz neue Möglichkeiten bei der Fehlersuche! Das Videosignal ist das nächste Problem. Nativ gibt Gorf kein RGB aus - dafür zwei Farbdifferenzsignale, die für die RGB-Rekonstruktion eine Matrix benötigen. Die liegt hier als kleine Leiterplatte mit dem bekannten PAL-Converterbaustein TBA530 bei. Die großen Röllchen sind Laufzeitspeicher/Verzögerungsglieder. Für die Spannungsversorgung gehe ich jetzt mal den professionellen Weg: Stecker mit passenden Crimpkontakten habe ich zufällig da. O.K., der Isolationsdurchmesser ist etwas zu fett... Das sieht trotzdem besser aus, als ich es schon in machen Firmen gesehen habe... ;-). GORF2JAMMA. Die übrige Leitung ist Reset# und die wird abwechselnd +5V oder GND kennen lernen. Ein 3,5" Floppy-Powerstecker liegt noch rum. Der lässt sich leicht schlachten. Und liefert - remodifiziert - einen astreinen Videoanschluss. Schwarz-Weiß-Video liefert Gorf nämlich separat ohne Adapter! Los geht's. Auf dem Bildschirm Schneegestöber. HSYNC stimmt. VSYNC stimmt auch. Also haben wir ein gutes Videosignal mit falschen Bildinhalten. Besser als alles falsch! Test 1: Work RAM. Dank der Sockel sind die schnell getauscht. Keine Besserung! Test 2: CPU. Dan des Sockels... klar, daran lag's auch nicht. Das waren die einfachen Dinge. Wenn man den Käfig auf die Seite legt und die Haltespange abschraubt, kommt man immer gut an eine Platine dran. Nach gründlicher Reinigung der Platinenkontakte zeigt sich zuweilen mal ein Bild, welches signifikant an Gorf erinnert. Da bewegt sich sogar was und die Hingtergrundsterne flackern (Pattern Board?). Immerhin ist nicht alles tot! Offenbar bietet der Custom-Video-Controller auch eine Invers-Funktion - tut auch... Leider ist das Verhalten nicht temperatur- oder schlagempfindlich. Vielleicht haben die Programm-ROMs einen Schuss oder einer der Busbuffer ist hin - das wird spannend. Es gibt bestimmt bald Neuigkeiten. {Gorf - es geht weiter...} Die PROMs sehen nicht so gut aus, vielleicht ist ja etwas in der Progammausführung im Argen. Das Auslesen der MASK-PROMs 9332 ist nicht ganz trivial. 9332 ist fast 2532. Aber eben nur fast. Der Vpp-Pin beim TMS2532 wünscht sich +5V zum Auslesen, der 9332 erwartet dort 0V. Eine kleine Brücke hilft. Leider waren alle ROM-Inhalte einwandfrei. Dann muss der Fehler wohl woanders liegen. Ich messe jetzt alle Custom-Chips nach und stelle fest, dass die 8,5V Hilfsversorgung hier volle 12V beträgt. Der diskrete Linearregler ist einfach kaputt. Das erklärt auch diesen komischen Zusatzaufbau. Wer kennt sie nicht, die Elektroniker, die defekte Transistoren einfach hart überbrücken? Der Darlington 2N6427 ist tot. Ich suche einen passenden Ersatz. BC517 passt prima, wenn man ihn andersherum einlötet. Das Pinning ist genau spiegelverkehrt. Das war einfach! Hat aber leider genau nix gebracht, außer, dass die Custom-Chips jetzt vermutlich länger halten werden! Jetzt wird es immer komplizierter! Die Custom-Chips haben alle noch plausible Signale. Mark Spaeth hat ein geniales Test-ROM geschrieben, welches auch die DRAM-Boards testet, an die man messtechnisch nicht herankommt! Hier muss die Pinkorrektur genau anders herum stattfinden, damit der TMS2532 in den 9332-Sockel passt. Jetzt bin ich aber gespannt! Kann man kaum lesen: "Press Fire for SRAM-Test". "SRAM Test passed. Press Fire for DRAM Test". "DRAM Test failed. Slot 5 Chip U7" Das war ja einfach... Der identifizierte Defektchip muss raus... Gut, dass ich noch geringfügig Ersatz da habe... Das schwarze Schaf unter den DRAMs. Da lasse ich doch den Test noch einmal durchlaufen - ganz ohne Streifen! Ein wanderndes Pixelmuster: Und alle DRAMs sind in Ordnung. Ein Vorteil von Gorf: es passt prima auf den Labortisch. Leider hat das DRAM nichts am Verhalten geändert - da muss ich wohl weitersuchen. Der Programmablauf scheint zu funktionieren, die SRAMs und DRAMs sind einwandfrei, ebenso die Custom-Chips. Da bleibt am Ende einfach nur noch das Pattern Board - was auch immer das genau macht. Hier kann man nur mit dem Oszi auf Signalintegrität testen und nach einiger Zeit fällt mir auf, dass ganze Bereiche dieser Schaltung inaktiv bleiben, weil der 1-of-4-Decoder MC14555B/CD/HEF4555 auf zwei Ausgängen keine Signale liefert. Liegt es am Baustein oder an den Eingangssignalen? Hier rentiert sich zum ersten Mal mein neues Oszi mit Logikanalysator. Analogwert und Digitalkanäle auf einem Bild - praktisch! Eindeutig! CS# (CH1/D0) und die beiden Eingangssignale D1 und D2 zappeln munter. Ausgang 0 (D3) und Ausgang 3 (D6) sind plausibel. die Ausgänge 1 und 2 bleiben immer low, obwohl die Eingänge etwas anderes besagen. Leider habe ich diesen CMOS Baustein nicht vorrätig - in TTL gibt es den so gut wie nicht, der 74LS139 ist ähnlich, aber Low-aktiv. Dieser hier ist High-aktiv. Die CD/HEF4555 sind bestellt. Ich bin wieder mal gespannt! {Gorf - Es ist vollbracht!} Kennt ihr das Gefühl, wenn man das Spezial-IC schon bestellt hat, aber trotzdem jetzt schon unbedingt wissen will, ob's auch daran gelegen hat? Also schon mal raus damit und einen Sockel rein: Und so ein 4555 ist ja auch nichts anderes als ein 74LS139 plus Inverter. Nur halt in CMOS, aber das ist auf dieser Platine eh bunt gemischt. Ich frickel mir da mal schnell was zusammen... CD4555 - Homebrewn... Ob das wohl funktioniert? Wenn's im restlichen Leben doch auch nur so erfolgreich wäre... Das Einsetzen des richtigen ICs erspare ich euch - das ist trivial. Nebenbei noch eine wichtige Erkenntnis zu Gorf: defekte oder fehlende Bausteine auf dem Pattern-Board können im schlimmsten Fall den kompletten Programmablauf lahmlegen, weil diese Platine den gesamten Datenbus versauen kann. Da sucht man dann vergebens auf den anderen Platinen. Im Zweifel zieht man diese Platine mal raus, dann hat man zwar kein gutes Bild, aber die CPU wird auch nicht gestört. |
