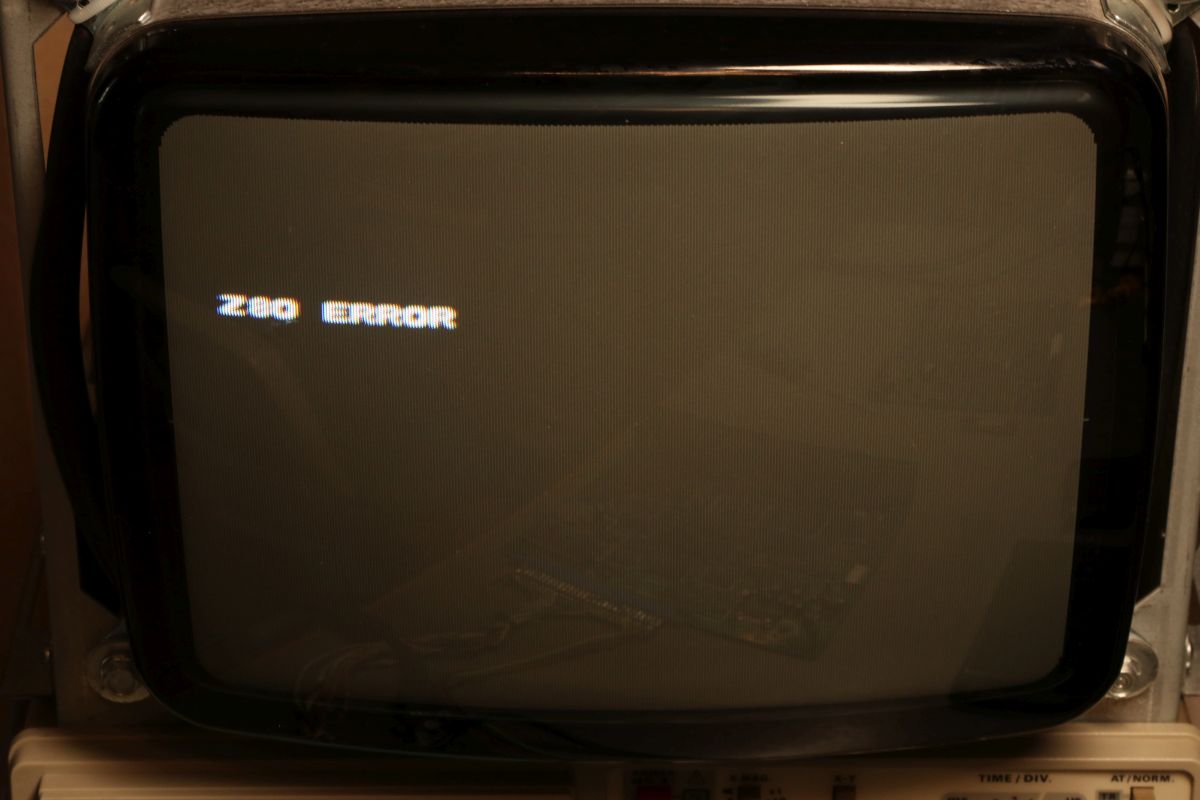

{NeoGeo MVS Z80 Error} Einer der beliebtesten Fehler bei den MVS NeoGeo Konsolen ist der Z80 Error. Nervig, kompromisslos, endgültig. Der Z80 ist auf der MVS in erster Linie für den Sound da. Der 68000er fragt zu Beginn der Aufstartphase den Z80 an. Antwortet dieser nicht, gibt es diesen spektakulären Bildschirm. Die Meldung kommt mit oder ohne Cartridge. Nur ein UniBios hilft einem über diese Hürde hinweg, dann läuft das Spiel - aber halt ohne Sound. Die Ursachen für einen kommunikationsunwilligen Z80 sind vielfältig: Z80 defekt, 6116 RAM defekt, Mask-ROM 4 (SM1) defekt, Custom-Chips defekt oder Leiterbahnen durch ausgelaufene Batterien zerfressen...

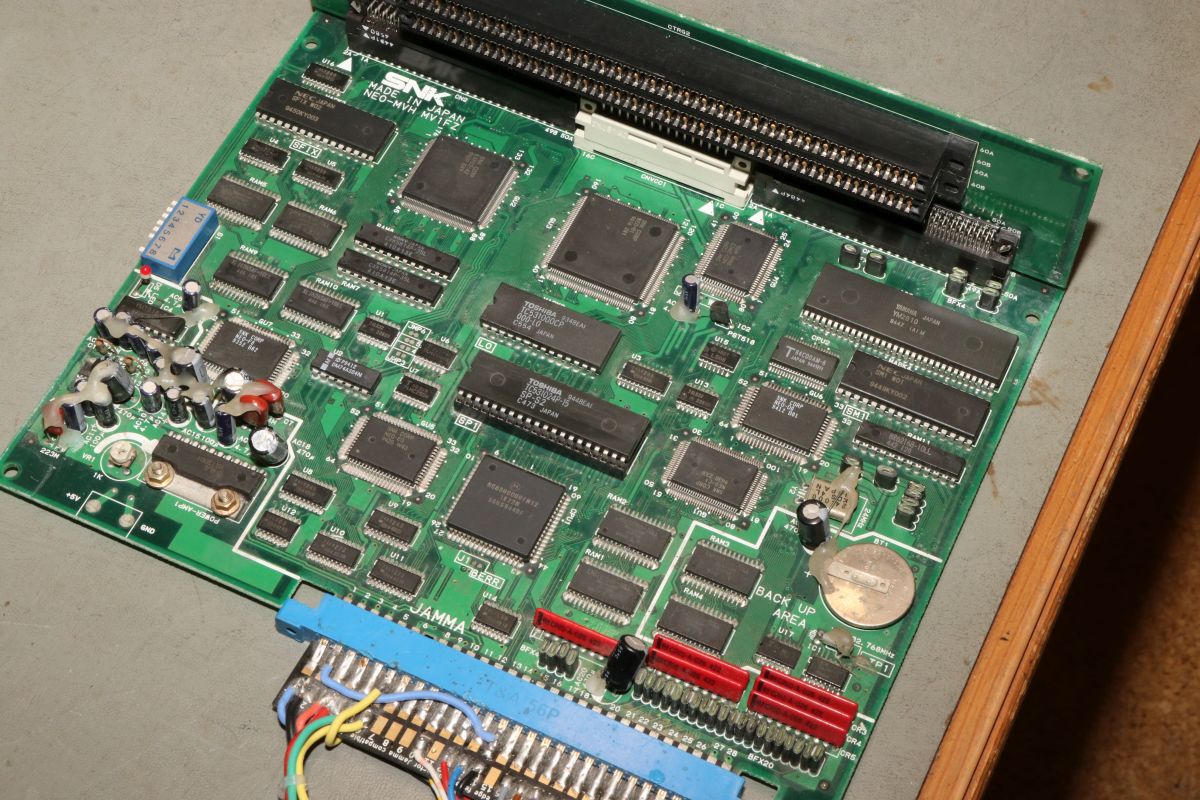

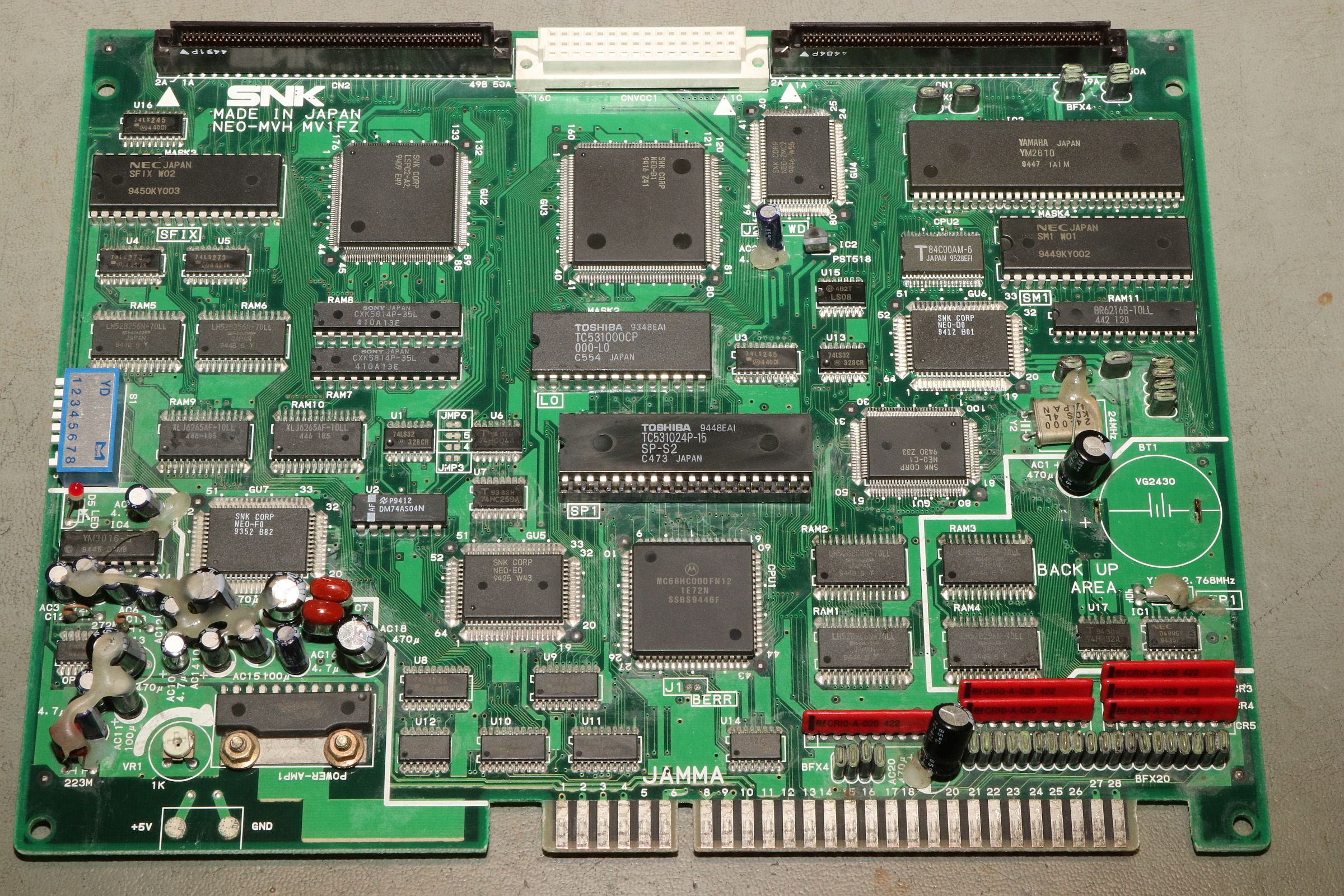

Hier liegt der Patient, dreckig aber in gutem Zustand. Und die Batterie ist eine der nicht auslaufenden Versionen, zerfressene Leiterbahnen kann ich schon mal ausschließen!

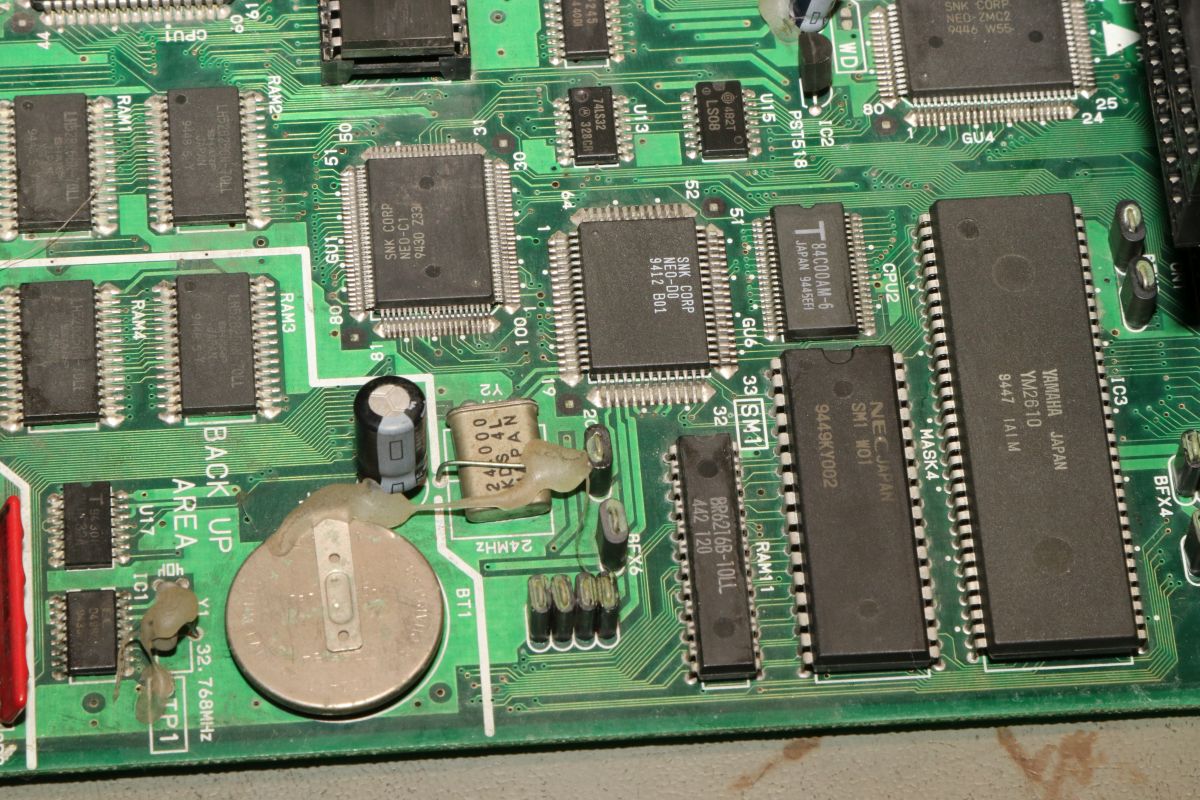

Die komplette Soundabteilung: der Z80 schaufelt die Daten von der Cartridge in den YM2610.

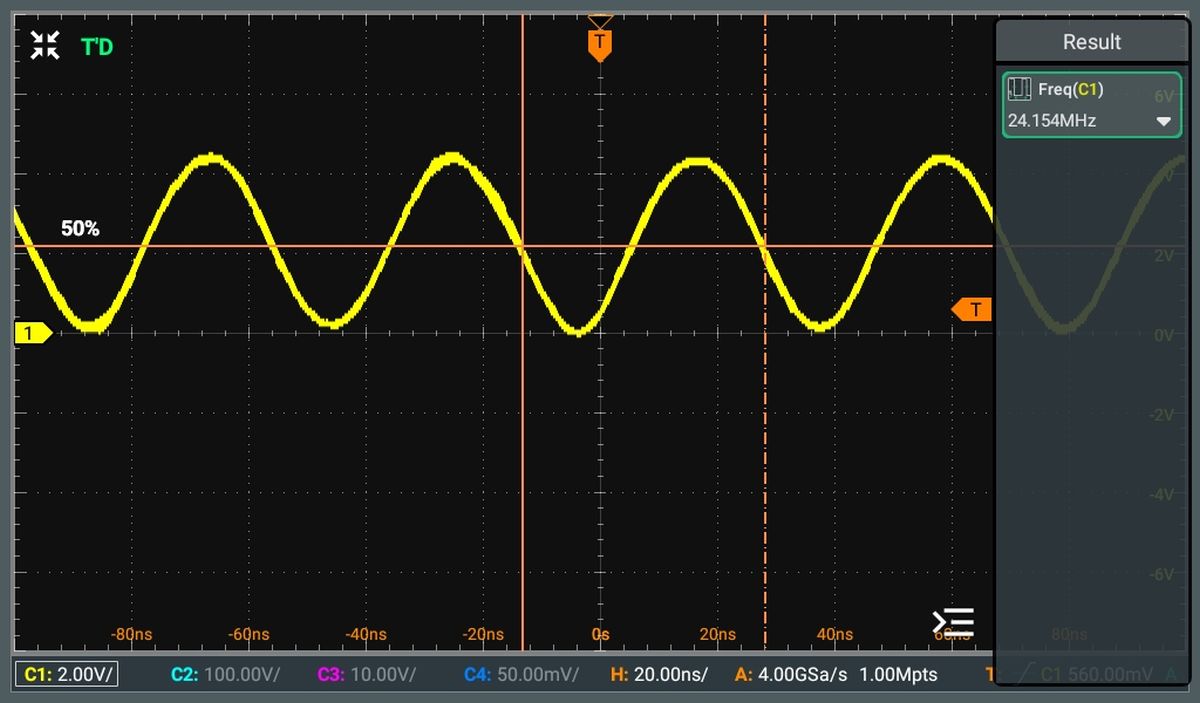

Gehen wir gezielt vor: der Quarztakt für den Z80 taktet.

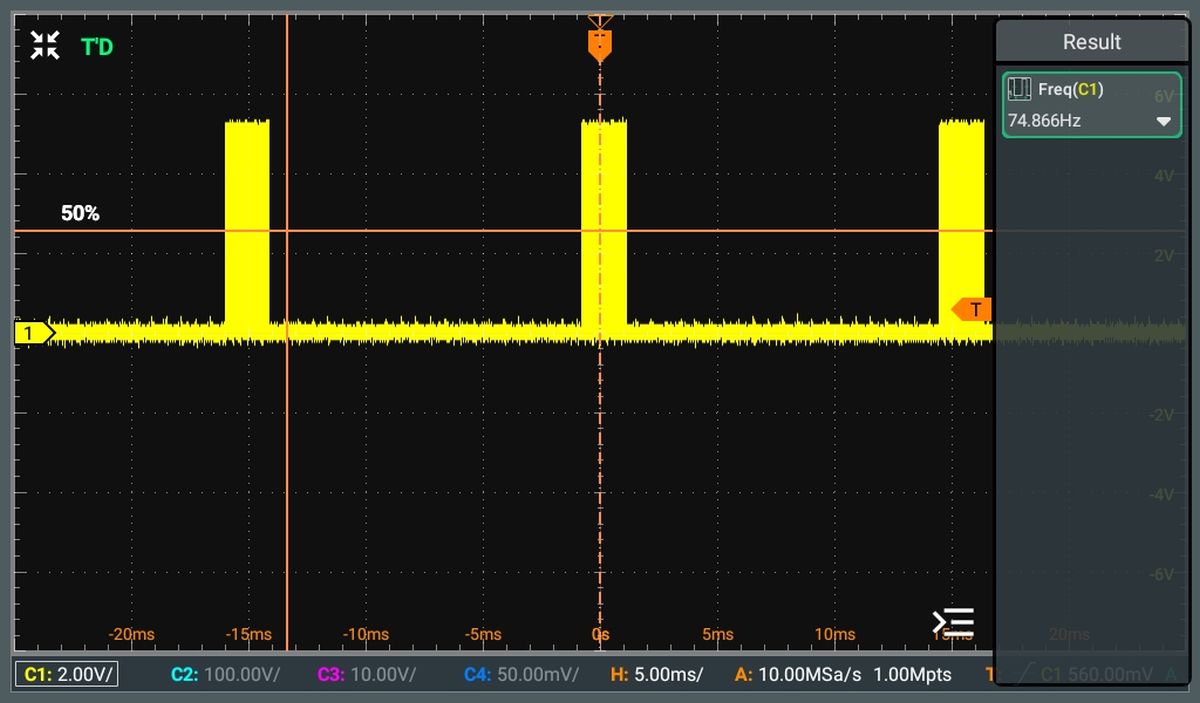

Der Datenbus ist auf allen Leitungen auffällig, da läuft nichts, wie es soll. Der Bus fährt heute nicht...

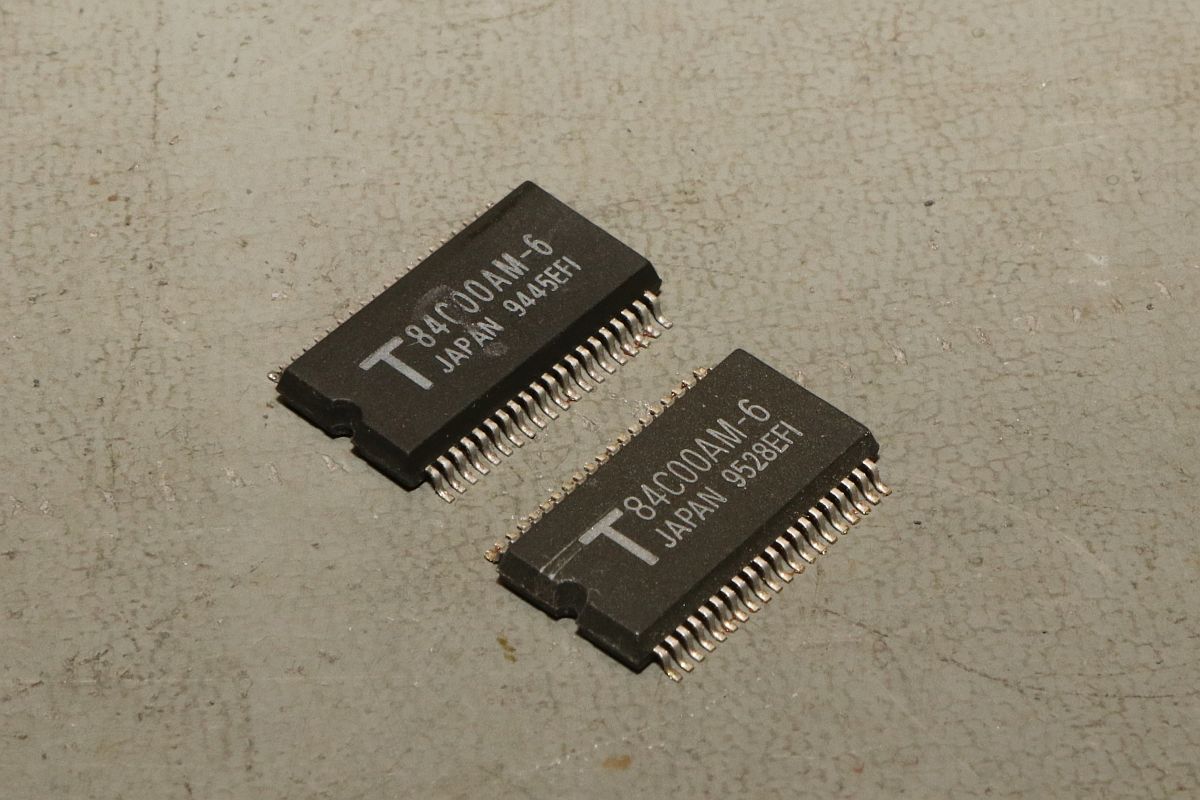

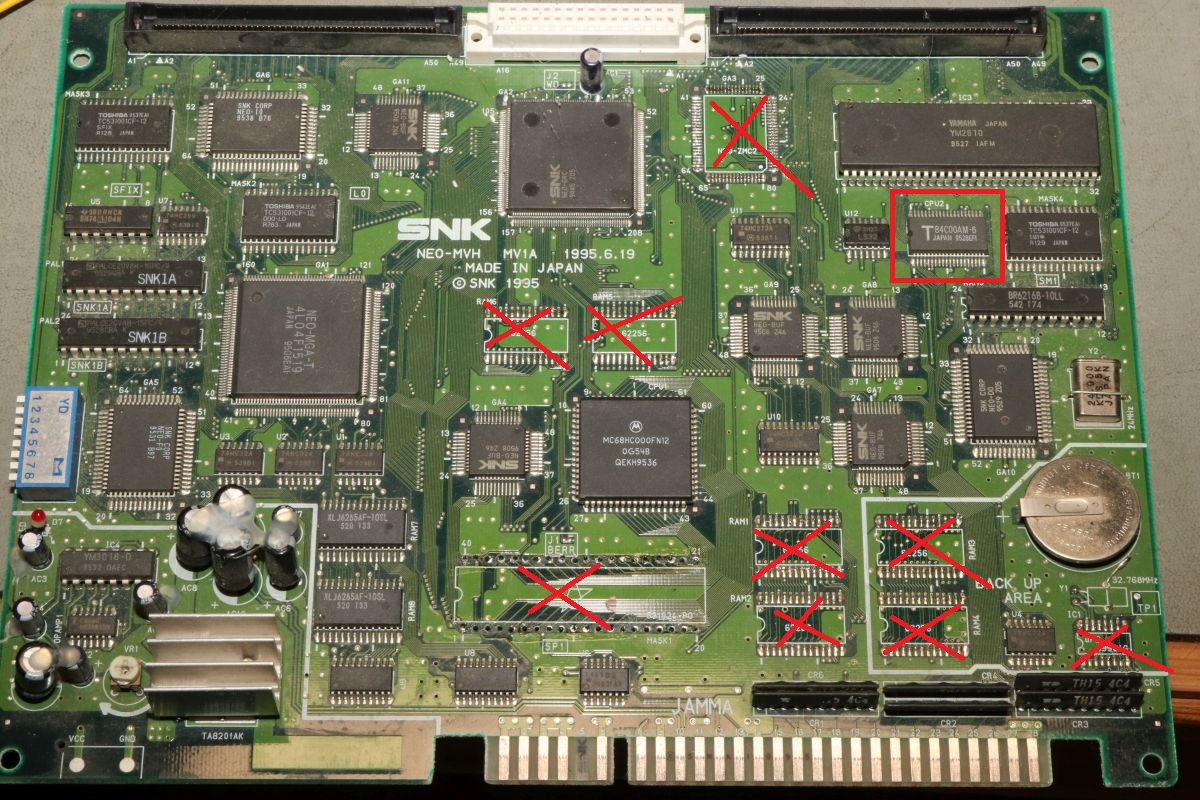

Gut, dass ich noch eine Kanibalenplatine besitze. Der Z80 in Sonderbauform (T84C00AM-6) ist noch verfügbar!

Der erste Versuch: Prozessortausch. Mit dem Heißluftfön und dem Stereomikroskop eine Sache von 15 Minuten.

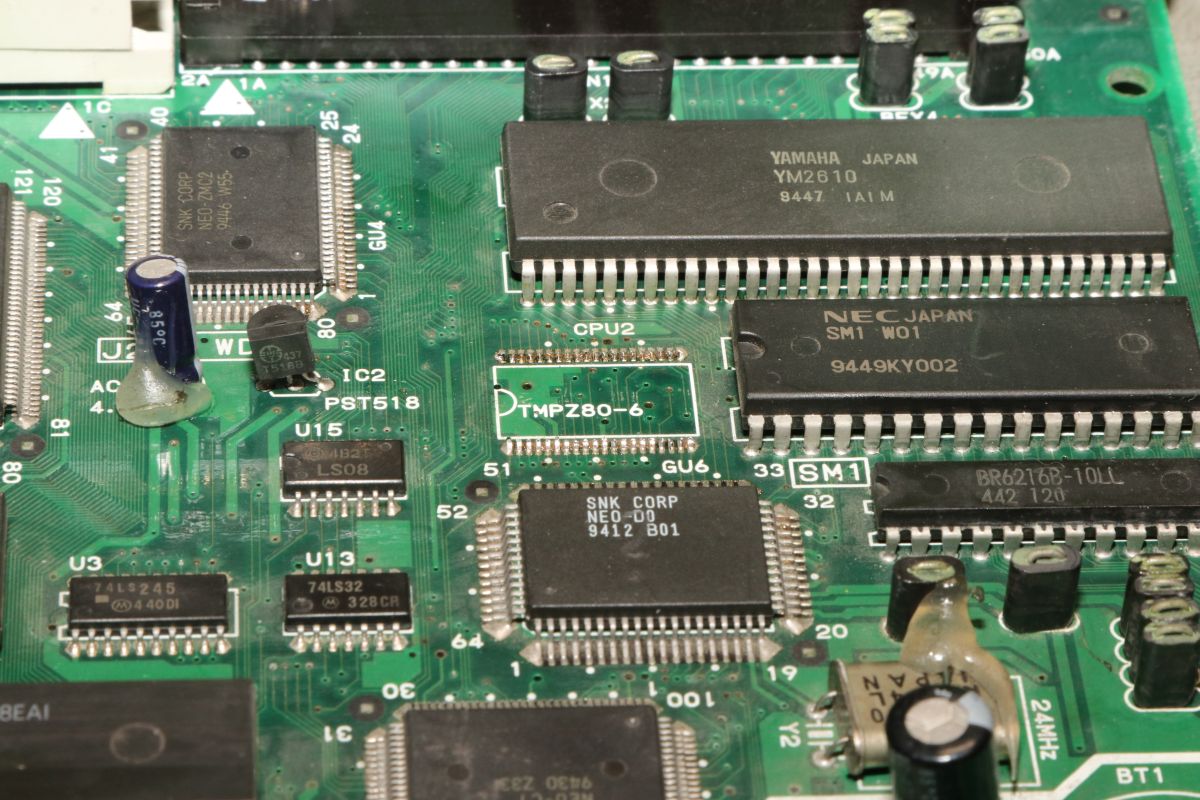

Der Patient wird ausgeweidet und schön geputzt.

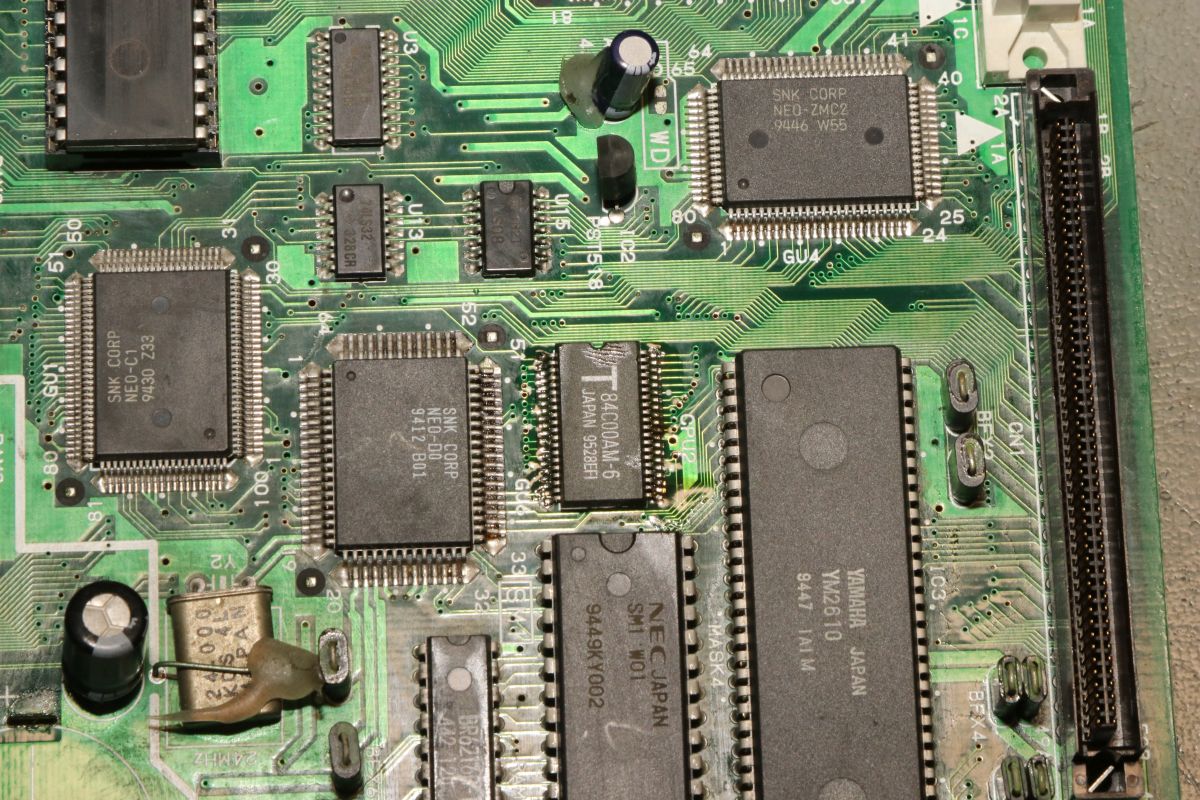

Das Spenderorgan wird sauber aufgelötet. Viel Flussmittel ist hier wichtig! Die Beinchen sind schon sehr nahe beieinander...

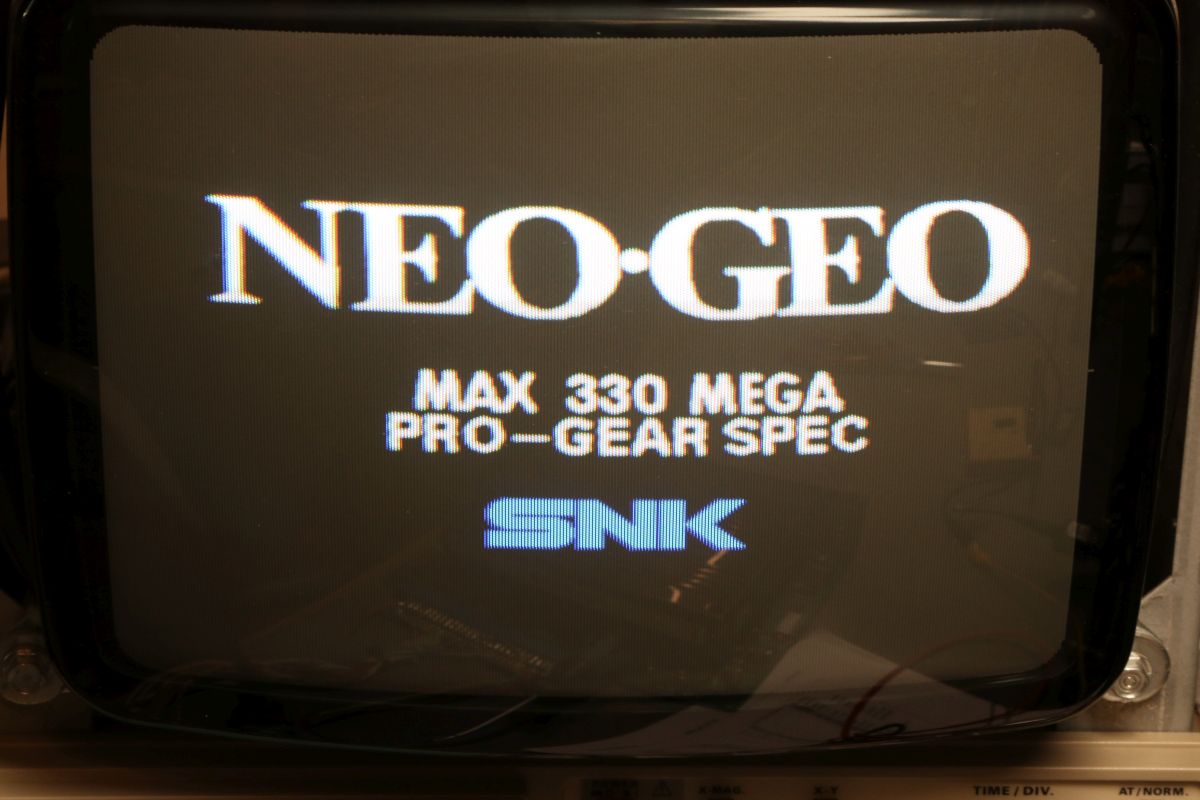

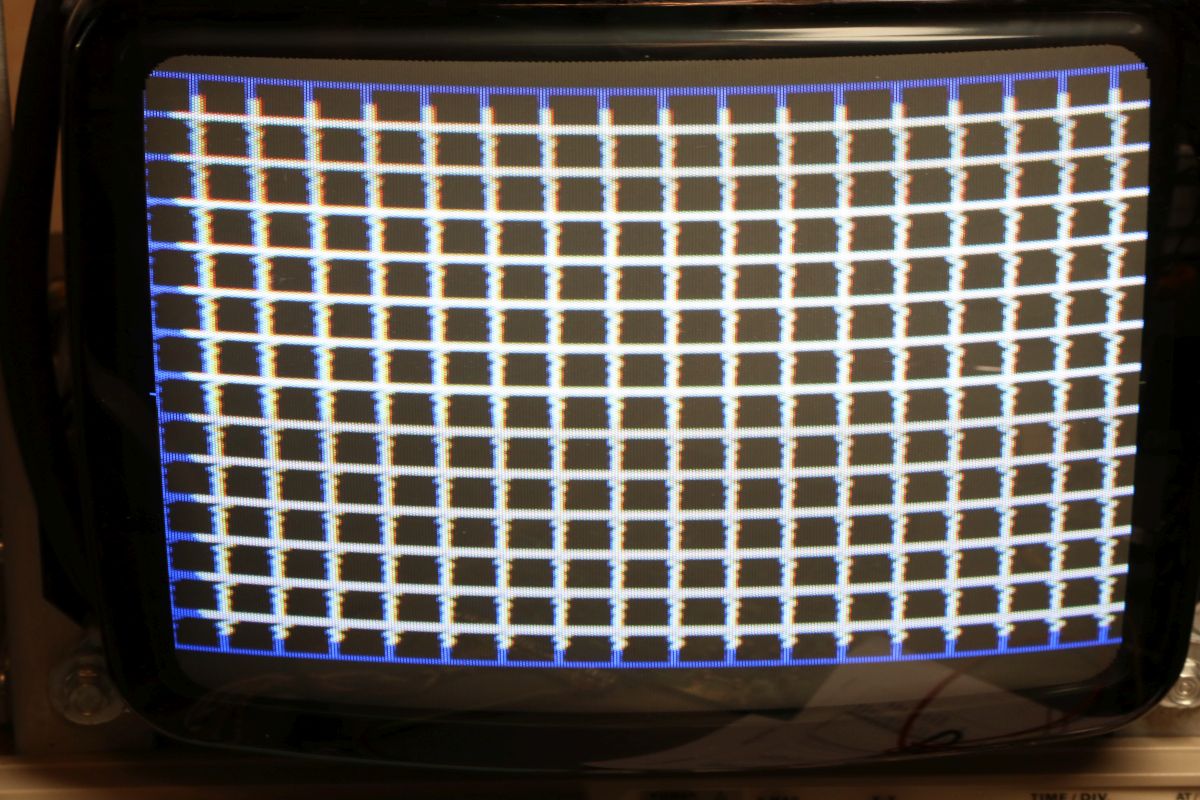

Der Start ohne Cartridge macht mich glücklich!

Der Start mit Cartridge noch mehr: es kommt der Startsound.

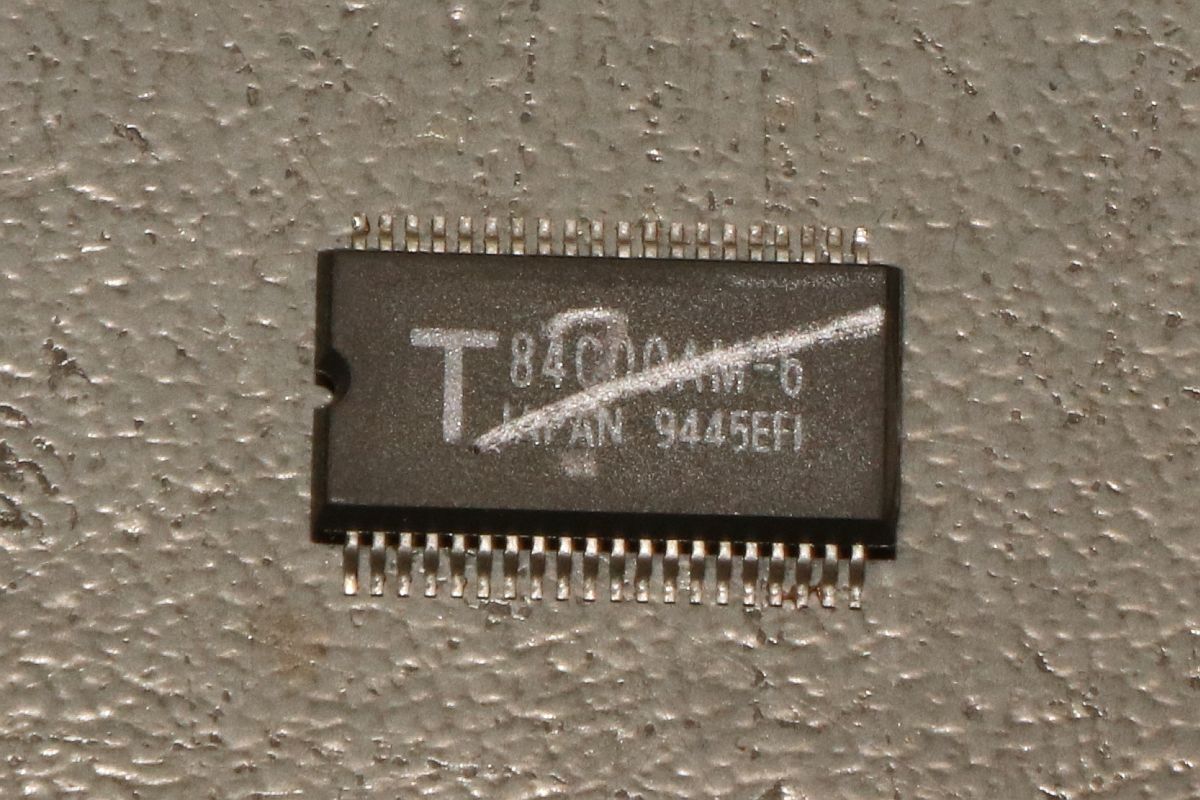

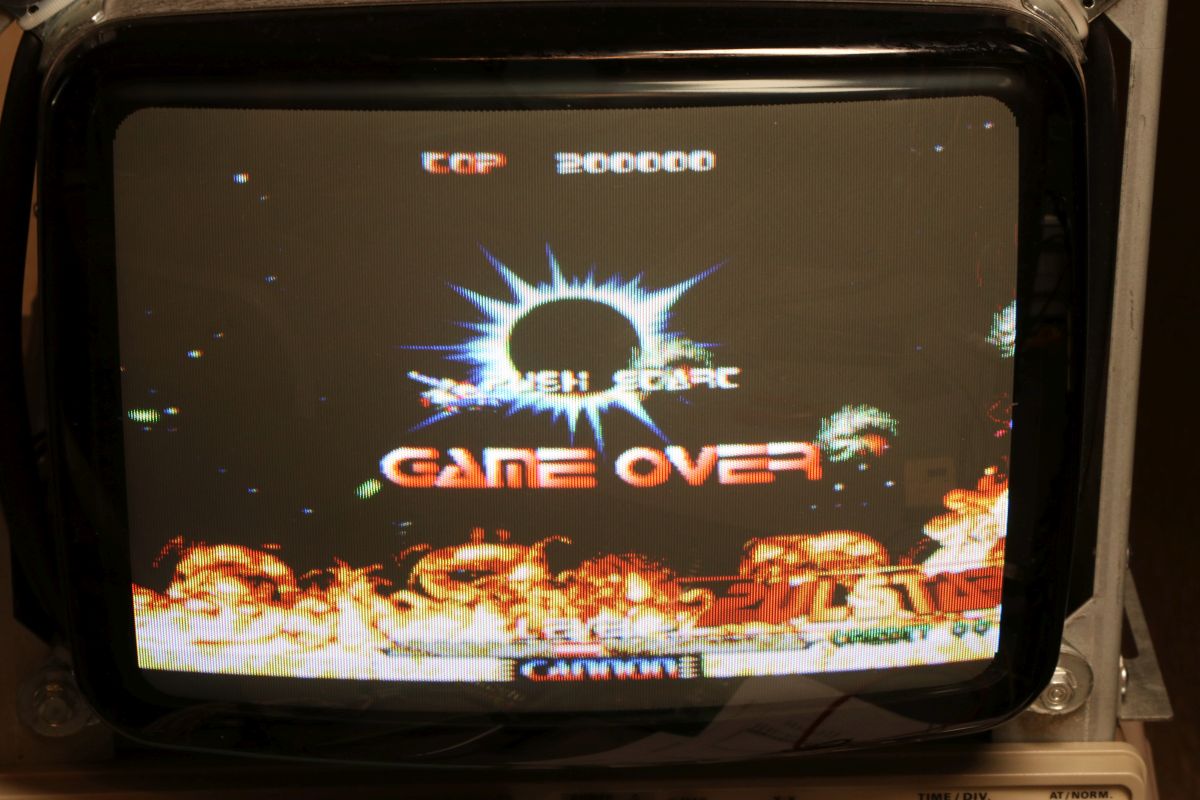

Game Over für eine defekte CPU!

Langsam muss ich mal sehen, wo ich noch Ersatz-CPUs herbekomme... die sind nicht gerade häufig!

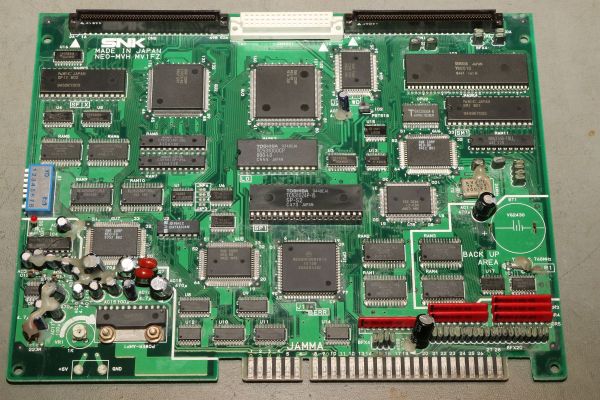

Jetzt noch den Reiniger und die Spülbürste eingesetzt, danach mit dem Kompressor trockengeblasen - die Platine ist wie neu!
