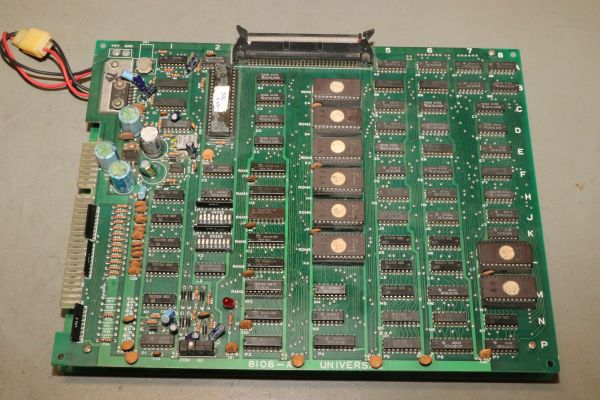

{Lady Bug - 2 PCB} Diese Lady Bug in der großzügigen 2-Platinen-Version soll angeblich auch Grafikfehler haben.

Erstaunlich, dass man diese vielen Käfer auch auf einer einzelnen Platine unterbringen kann.

Einen Adapter habe ich noch von vergangenen Reparaturen.

Sieht erst mal gut aus...

... bis die ersten Sprites kommen. Überall zappelnde, ausgefranste Pixel.

Ich kann keine wirklichen Fehler entdecken...

... bis ich die Spannung überprüfe. Bei Unterspannung wird es richtig wild. Die Platine läuft fast fehlerfrei, wenn 5,1V auf der Platine ankommen. Es hat Gründe, warum sich zwischen den zwei Platinen zwei zusätzliche Spannungsversorgungskabel befinden!

Dann gibt es auf den Sprites nur noch dieses regelmäßige Punktemuster, dessen Ursache ich auch nach zwei Stunden Fehlersuche nicht entdecken konnte.

Zum Trost kümmere ich mich mal um die Elkos, die wirklich nicht toll aussehen.

Hilft nicht gegen die Pixel, sieht aber viel besser aus und hält auch wieder länger.

Leider nur ein Teilerfolg, aber man kann nicht immer Sieger sein!
