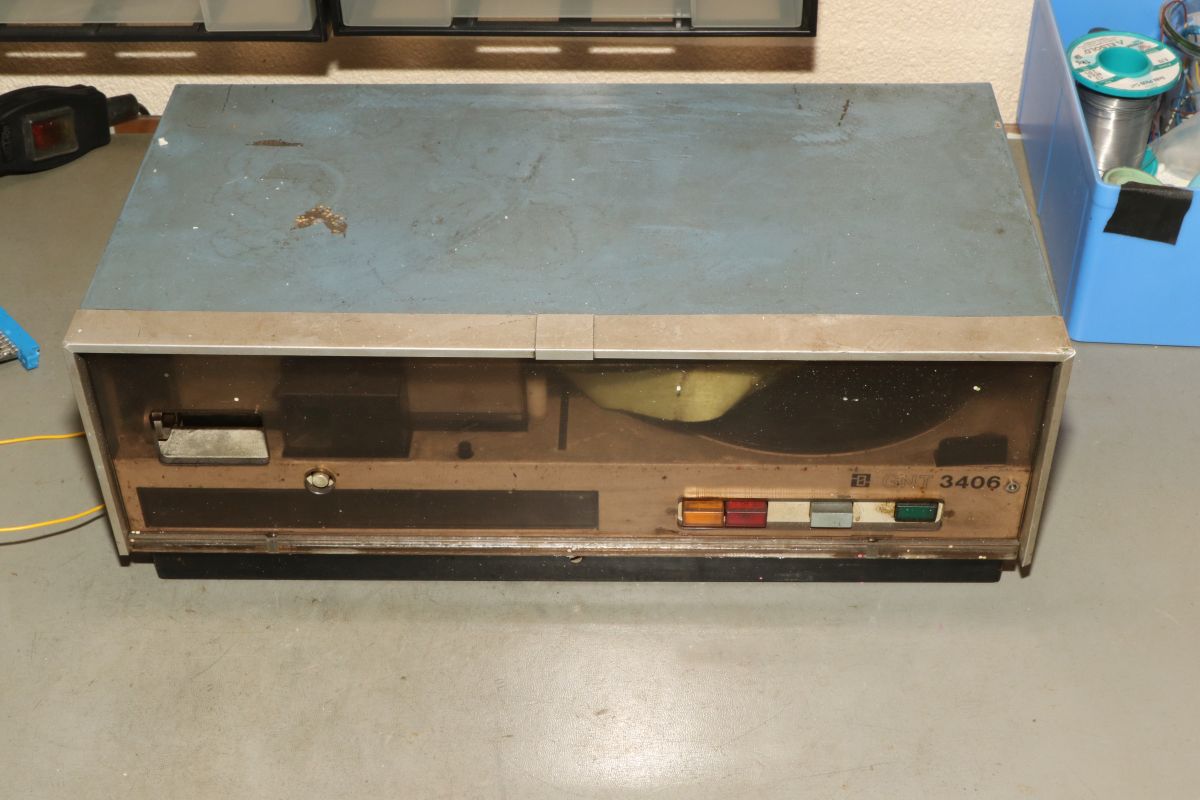

{GNT 3406} Manche Reparaturen erscheinen auf den ersten Blick wenig attraktiv und vermutlich auch nicht lohnend. So erreichte mich ein Lochstreifenstanzer GNT 3406, der seit vielen Jahrzehnten sein Dasein als Datenfütterer in einem CNC-Umfeld fristete.

GNT 3406

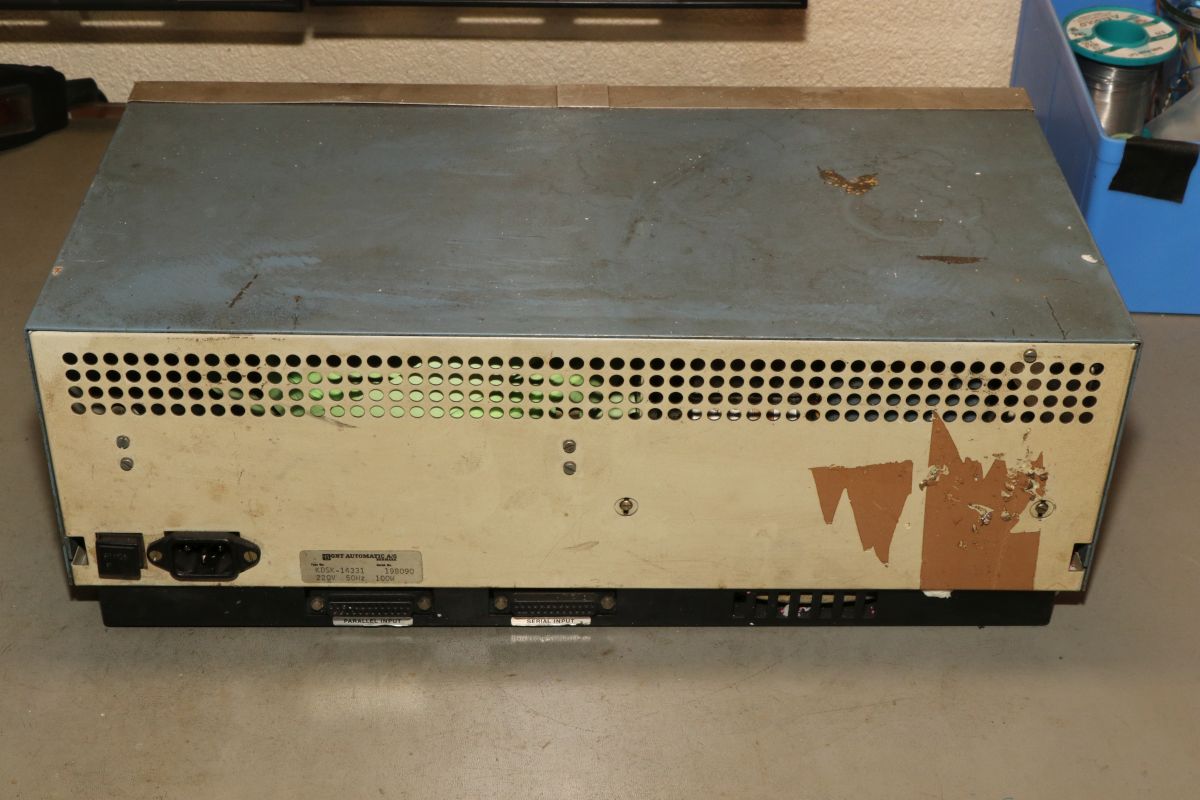

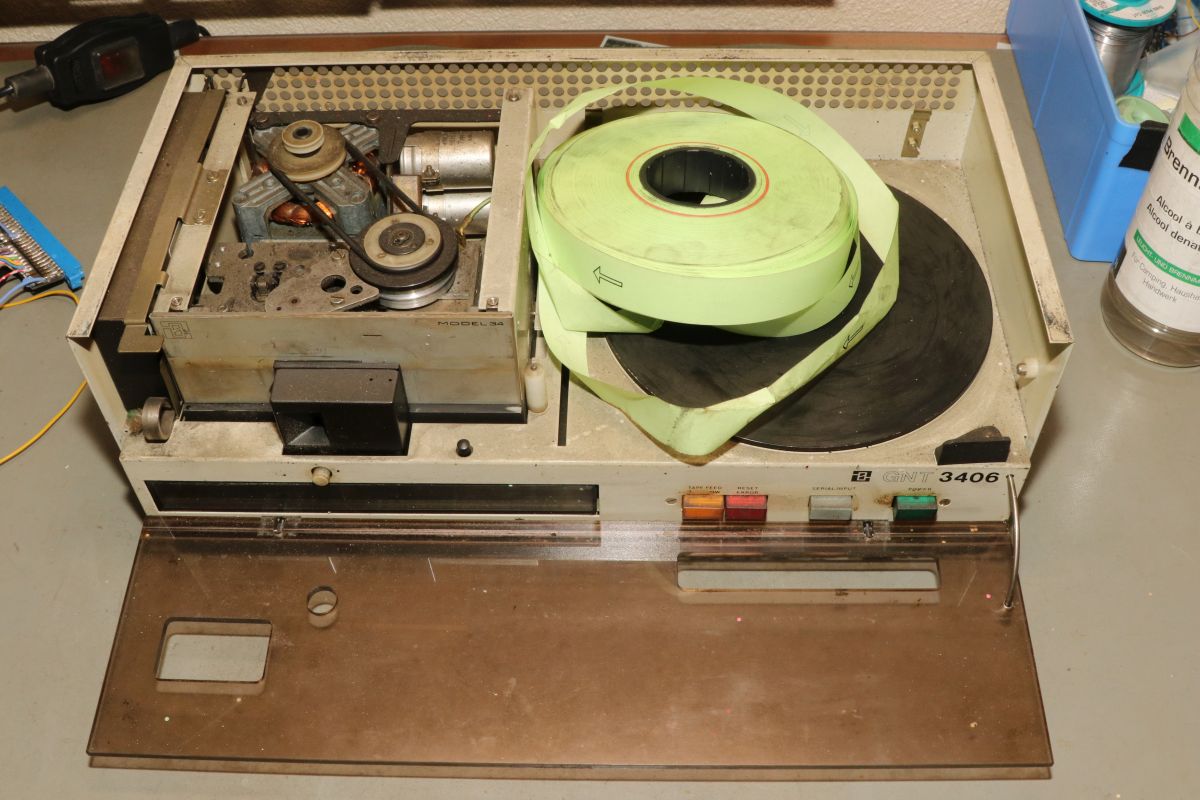

Nicht lecker, aber für das Umfeld normal: ein halbes Jahrhundert Schneidöl und Späne...

GNT 3406

Diagnose: das Gerät stanzt nicht, einer der Antriebsriemen ist defekt. Stimmt, der ist nicht nur defekt, der ist nicht mehr existent.

GNT 3406

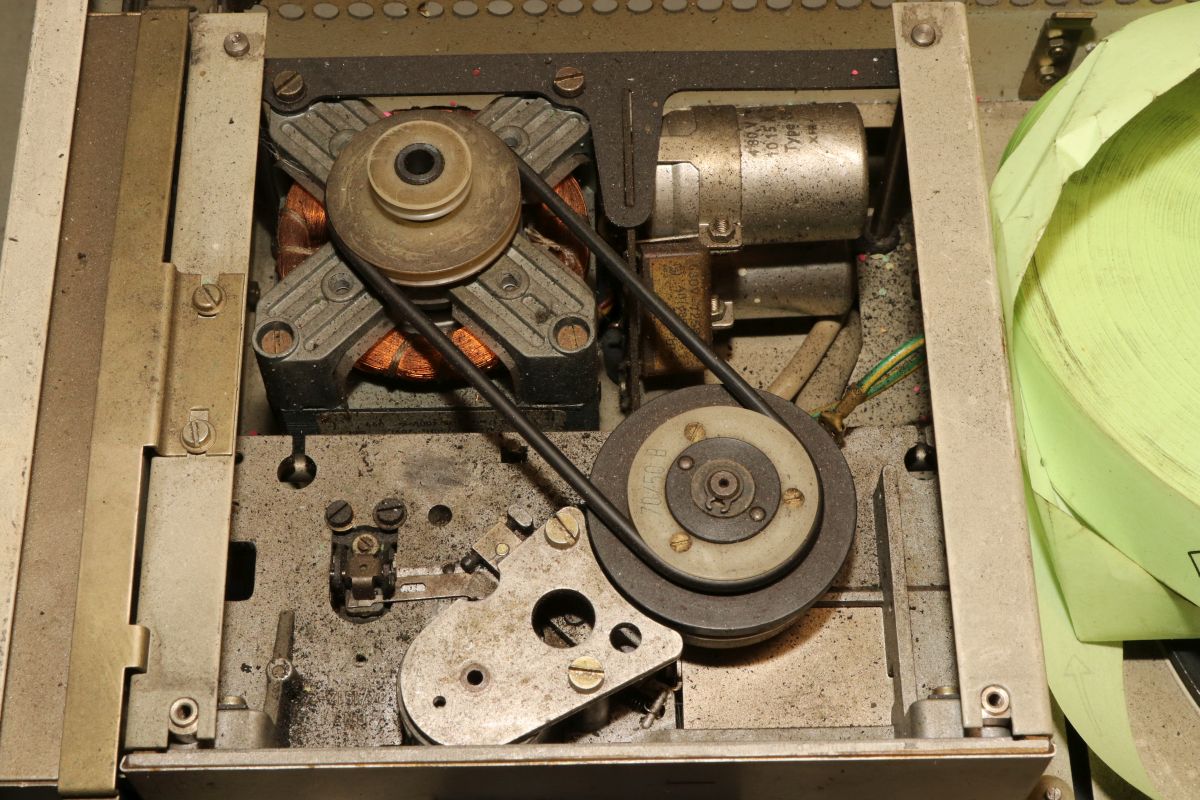

Da muss ich mich erst mal in den Mechanismus einfuchsen: der große O-Ring als Antrieb zwischen Motor und Stanzeinheit funktioniert noch einwandfrei, aber der Antriebsriemen zwischen Schwungscheibe und Stanzmechanismusmitnehmer ist weg. Und das ist kein Standard-Teil, sondern ein dicker Flachgummiriemen mit Nut in der Mitte...

GNT 3406

Die Demontage gestaltet sich interessant... alles ist irgendwie geschraubt und verriegelt. Das dauert. Die Elektronik sieht auch nicht mehr so gut aus.

GNT 3406

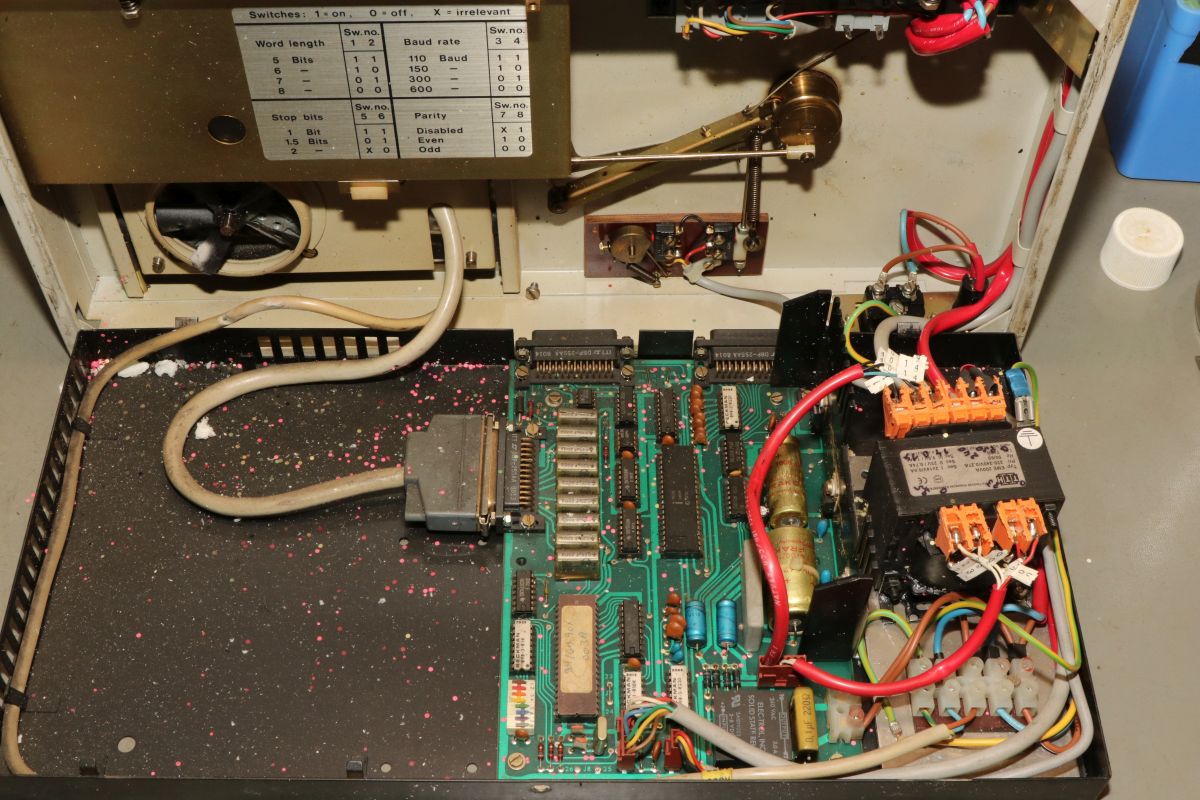

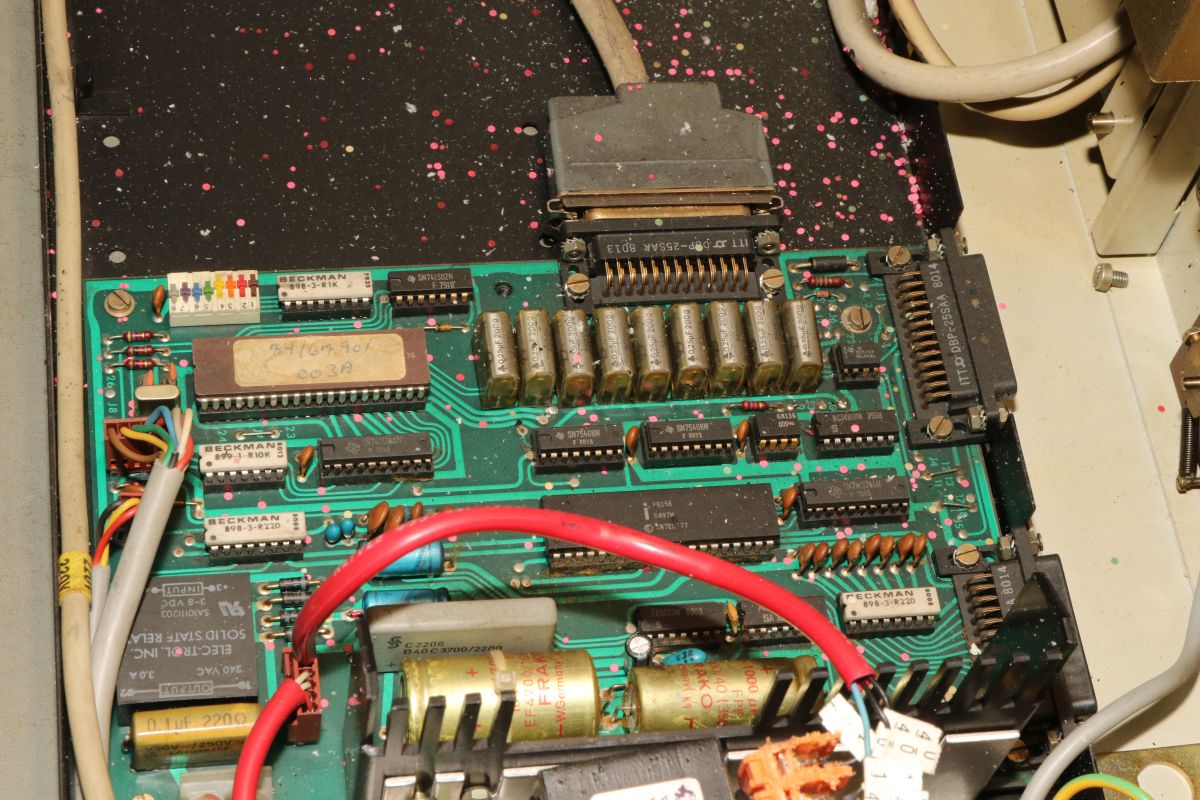

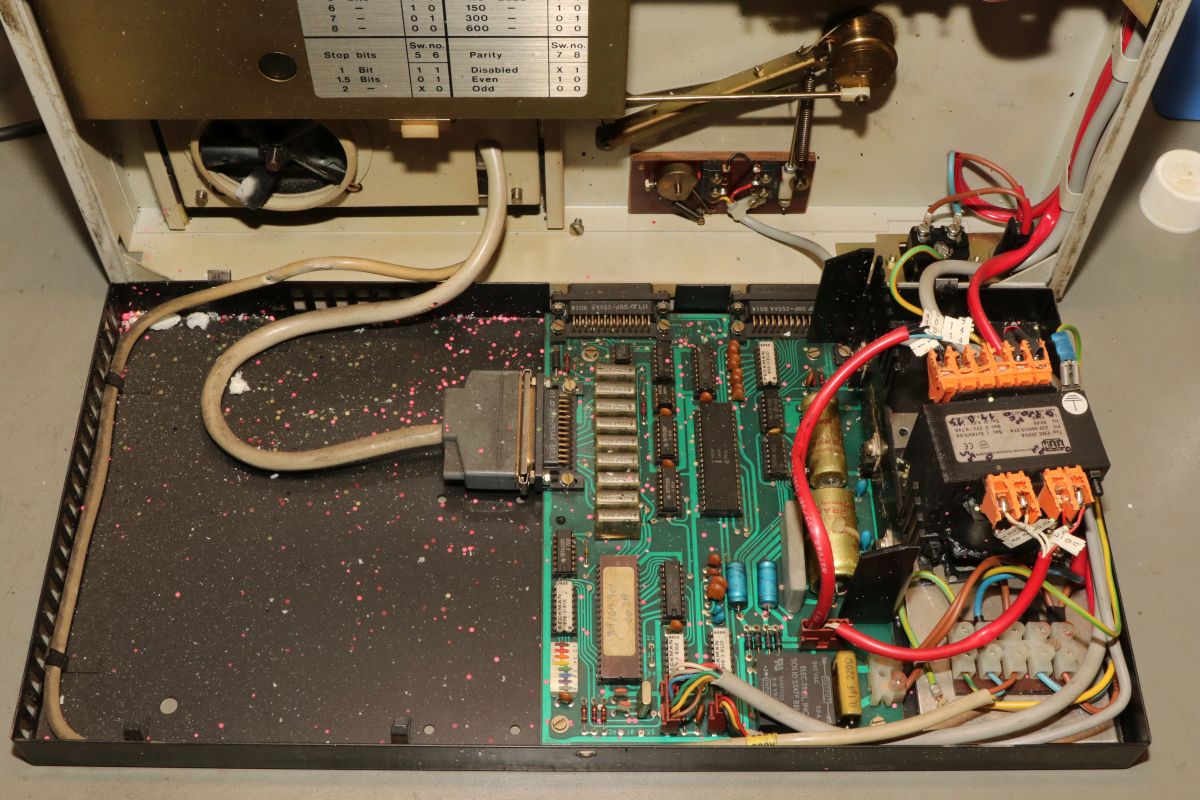

Schöne solide Microcontrollertechnik - aber ich sehe...

GNT 3406

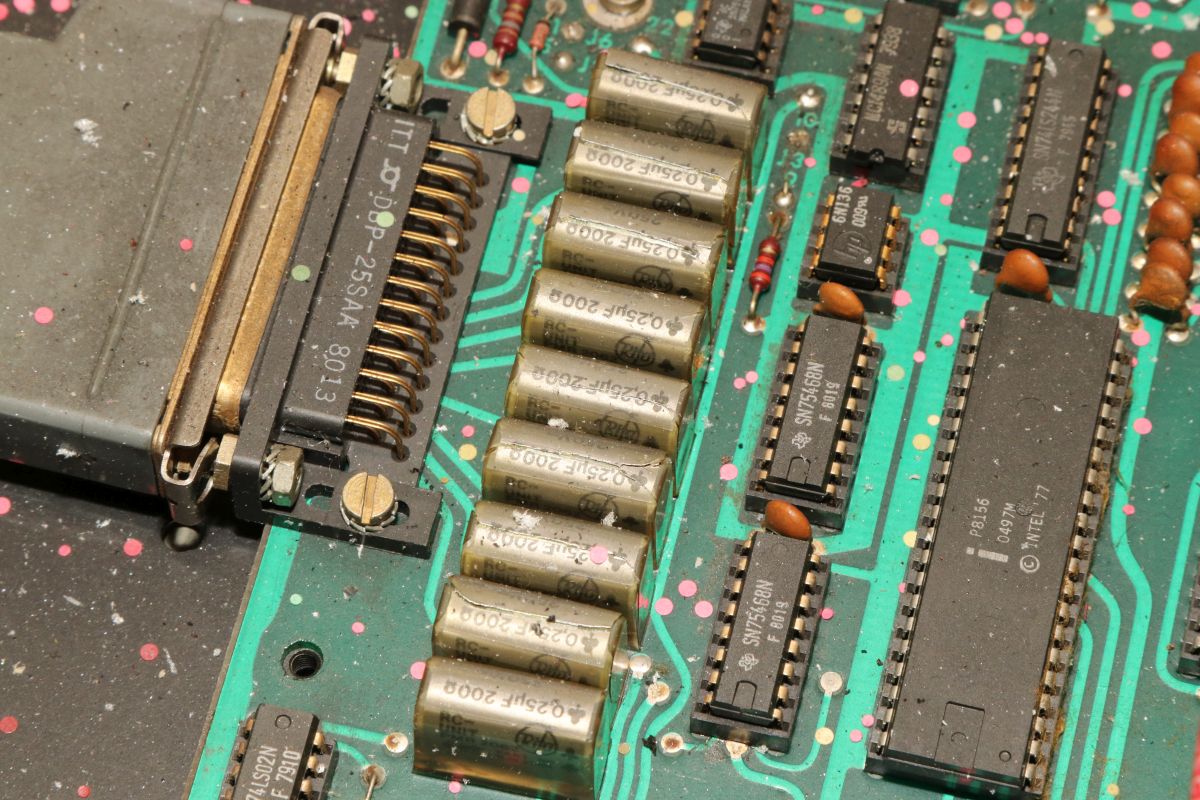

... scheintote RIFAs. Gottseidank hier im Kleinspannungsbereich.

GNT 3406

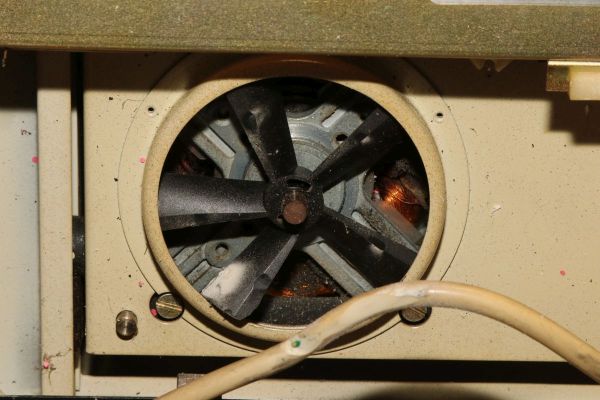

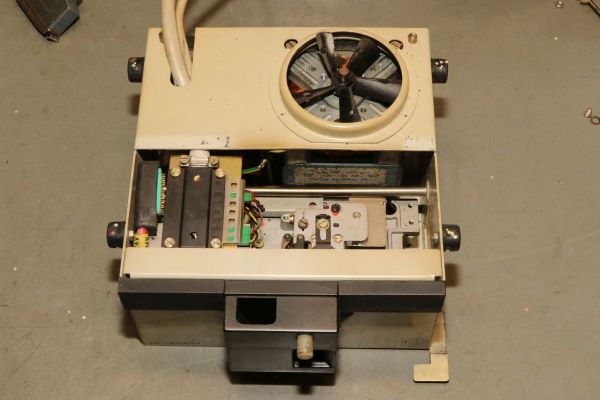

Der Motorlüfter ist nicht mehr original, aber er tut noch seinen Dienst, etwas flügellahm allerdings.

GNT 3406

Der Trafo ist auch schon nicht mehr original und wird gerade mal von einer Schraube gehalten, die andere lümmelt irgendwo in der Gerätewanne rum.

GNT 3406

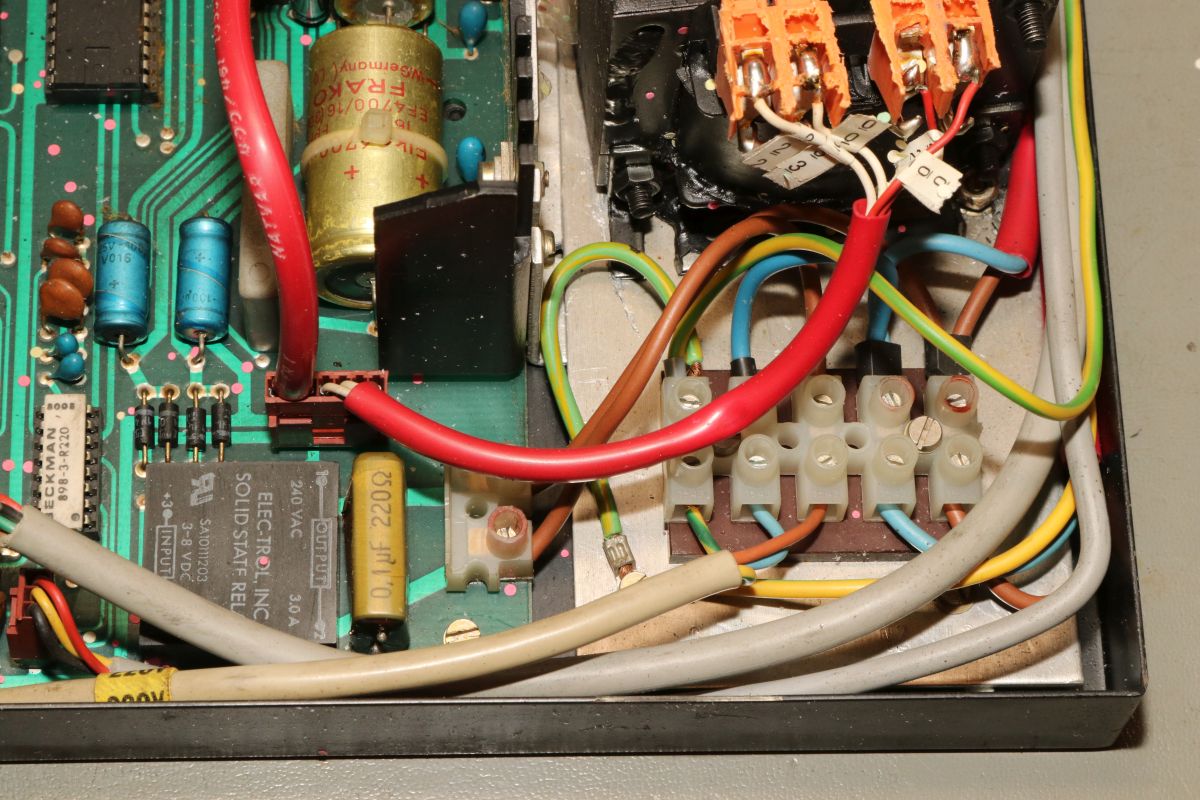

Die Elektrik ist gewagt simpel. Das lässt sich aber alles gut demontieren

GNT 3406

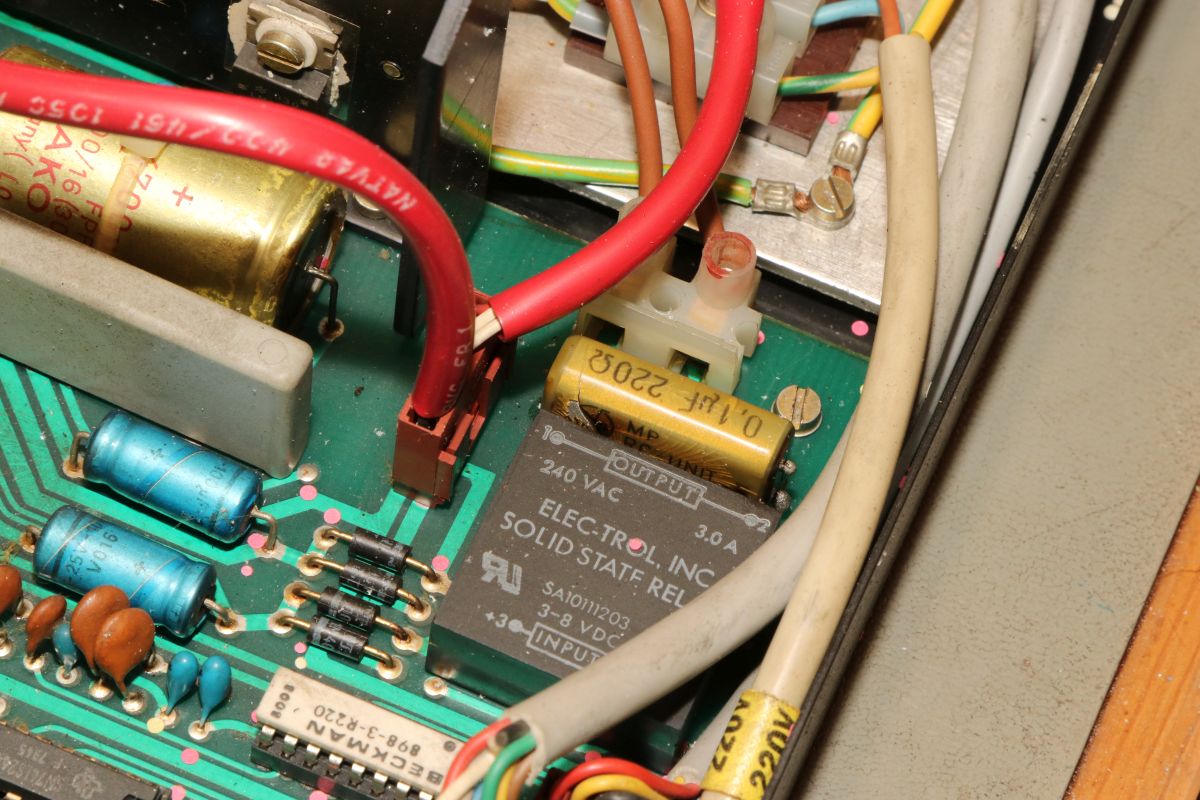

Hier ist der Netzspannungs-RIFA. Dringend Zeit für einen Ersatz, bevor es knallt und stinkt!

GNT 3406

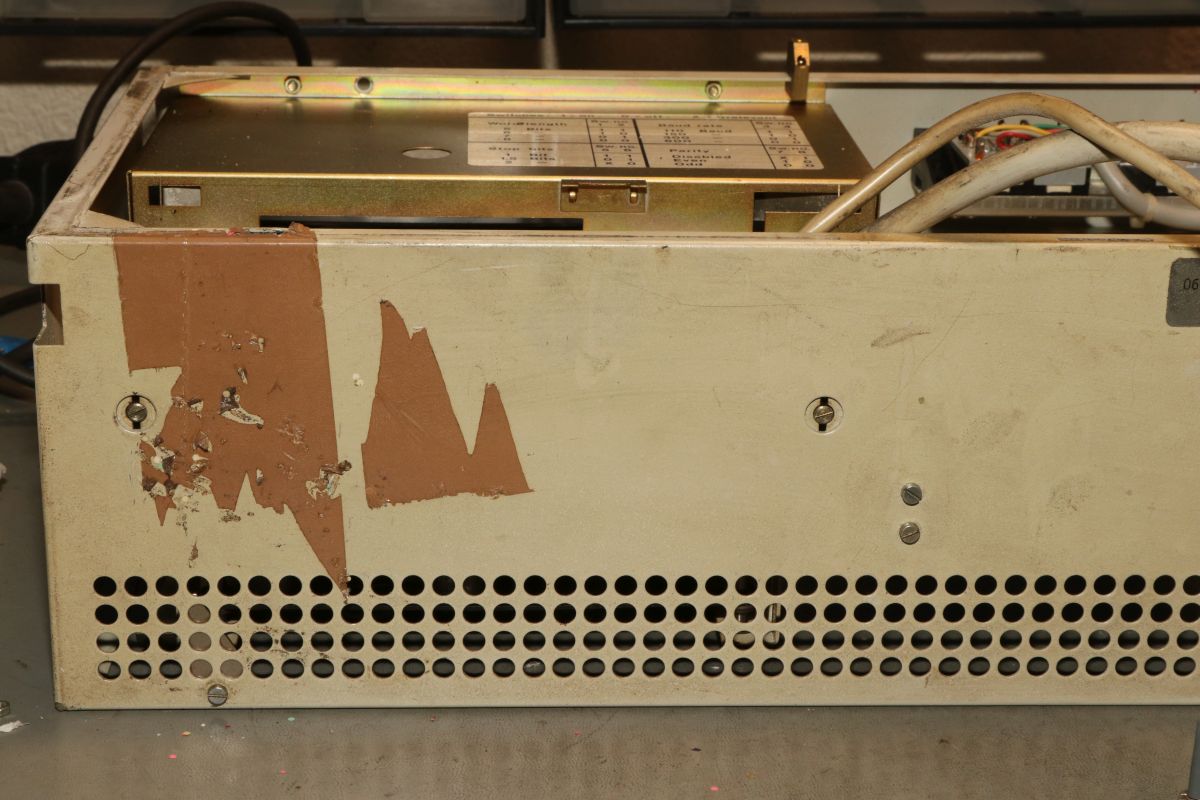

Die beiden Schräublein auf der Rückseite klemmen den Stanzmechanismus im Gehäuse - das war mal eine geschickte Montagemethode. Mittlerweile ist das so verklebt und verkantet, dass es eine Viertelstunde dauert, bis ich das Mistding ausgebaut habe...

GNT 3406

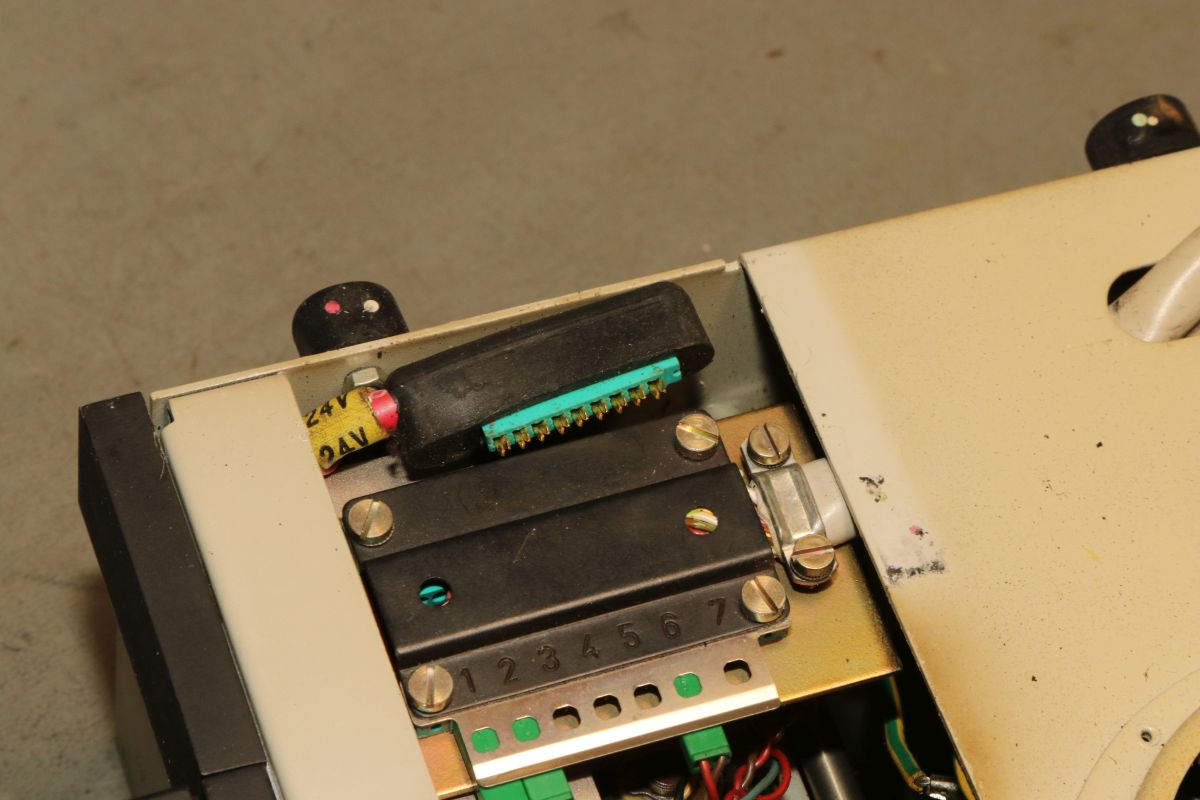

Der Steckverbinder ist nicht sehr sicher gesteckt...

GNT 3406

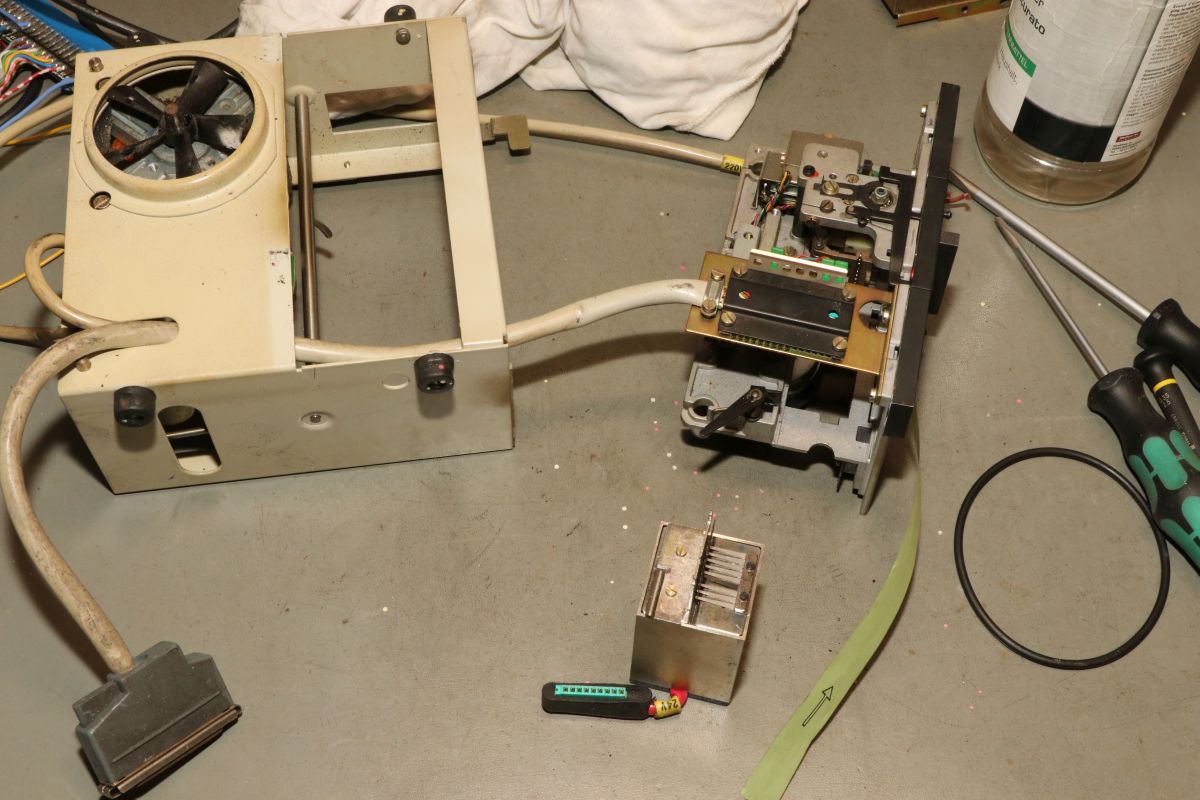

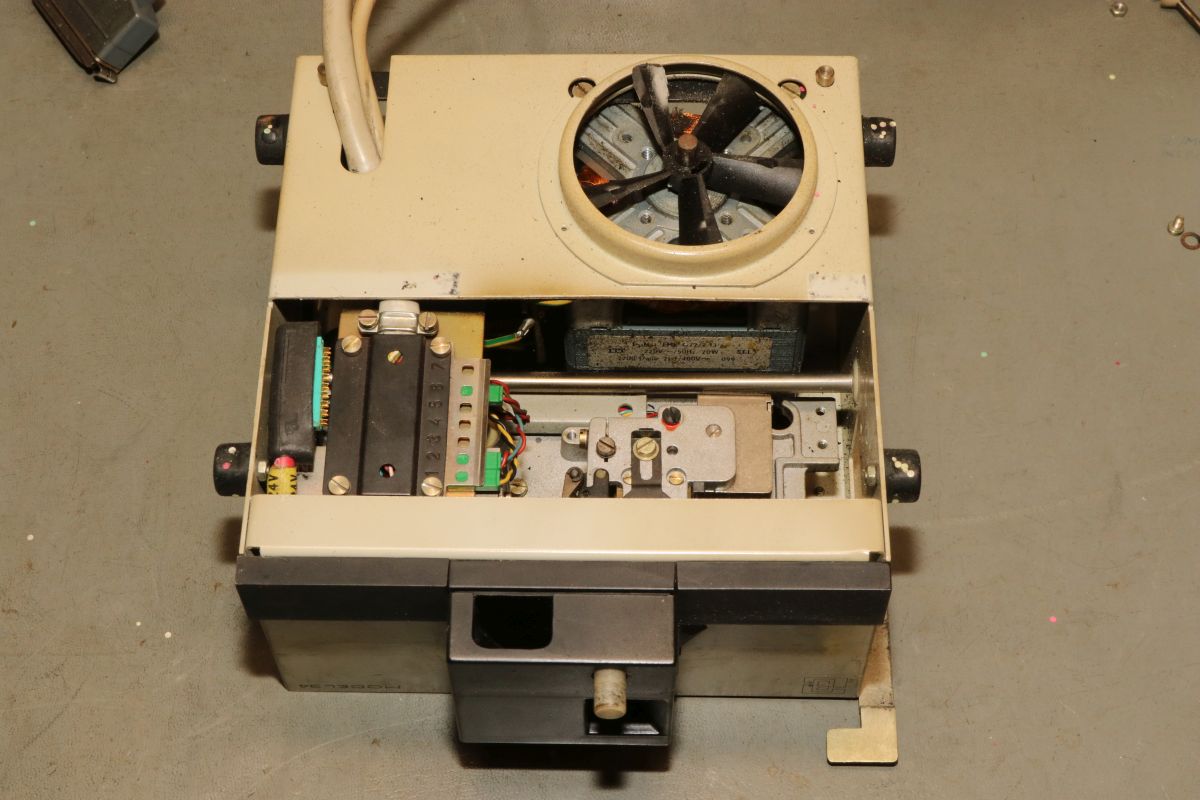

Sodele - das Teilmodul ist schon mal separiert.

GNT 3406

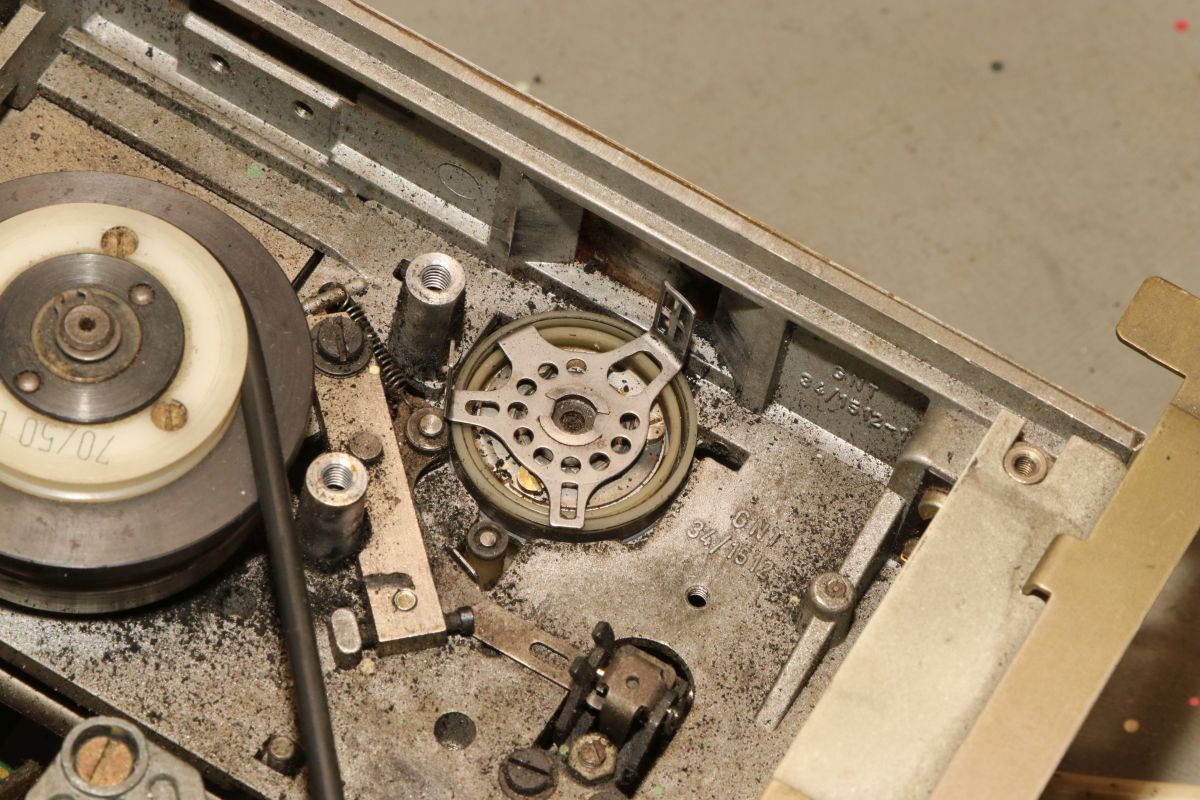

Ich versuche, den Mechanismus zu verstehen. Der Motor läuft andauernd, Schwungscheibe und Mitnehmerrolle laufen ebenfalls permanent. Über ein Relais ausgelöst springt ein zweiarmiger Mitnehmermechanismus aus seiner Ruhelage zwischen Mitnehmerrolle und Gummiriemen und vollzieht genau eine Umdrehung, in der der Stanzer ausgelöst wird. Dann befindet sich der Mitnehmer wieder in Ruhelage ohne Kontakt zum Riemen. Trickreich und nicht sehr dauerstabil...

GNT 3406

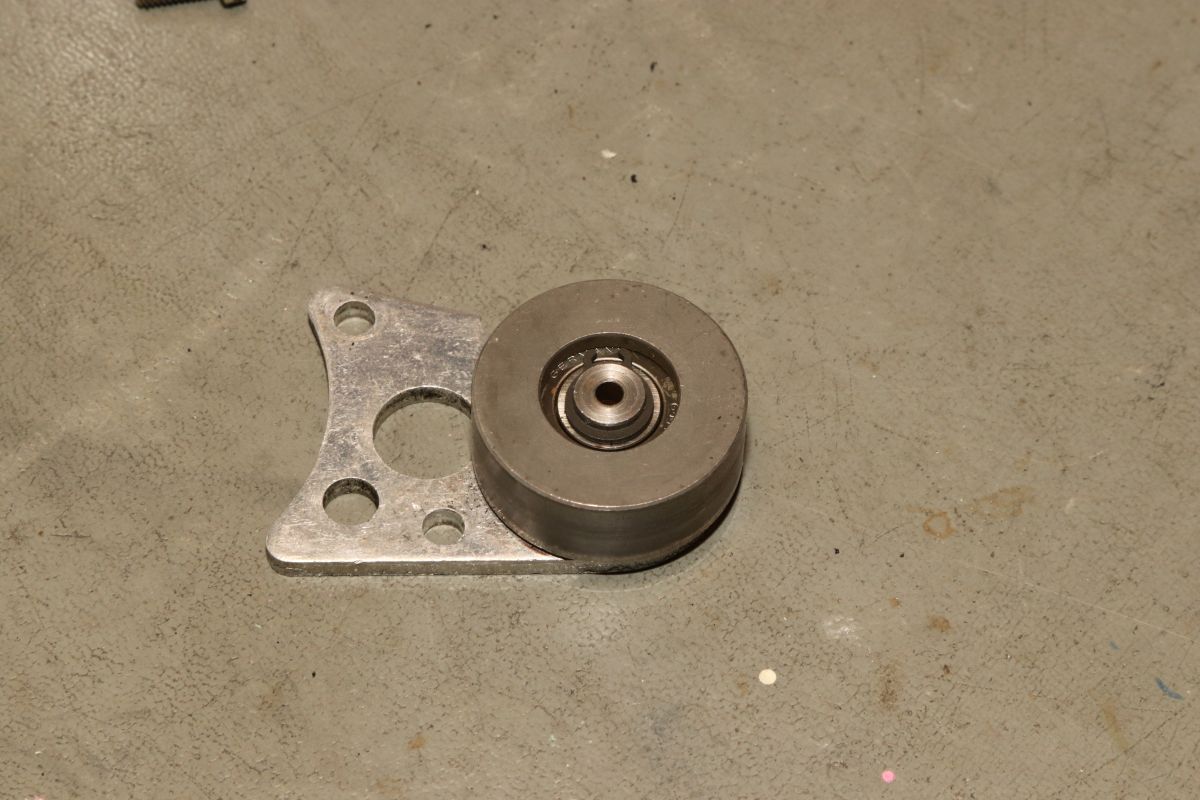

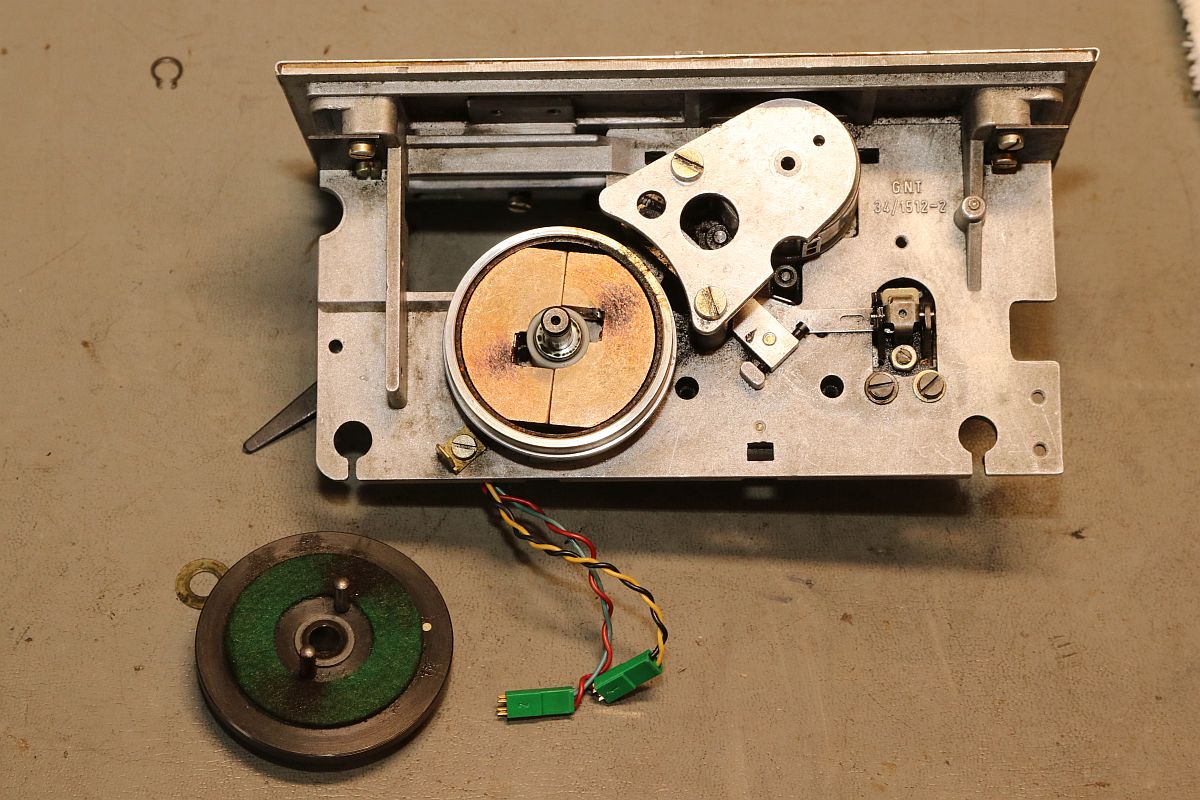

Hier ist die gut gelagerte Mitnehmerrolle:

GNT 3406

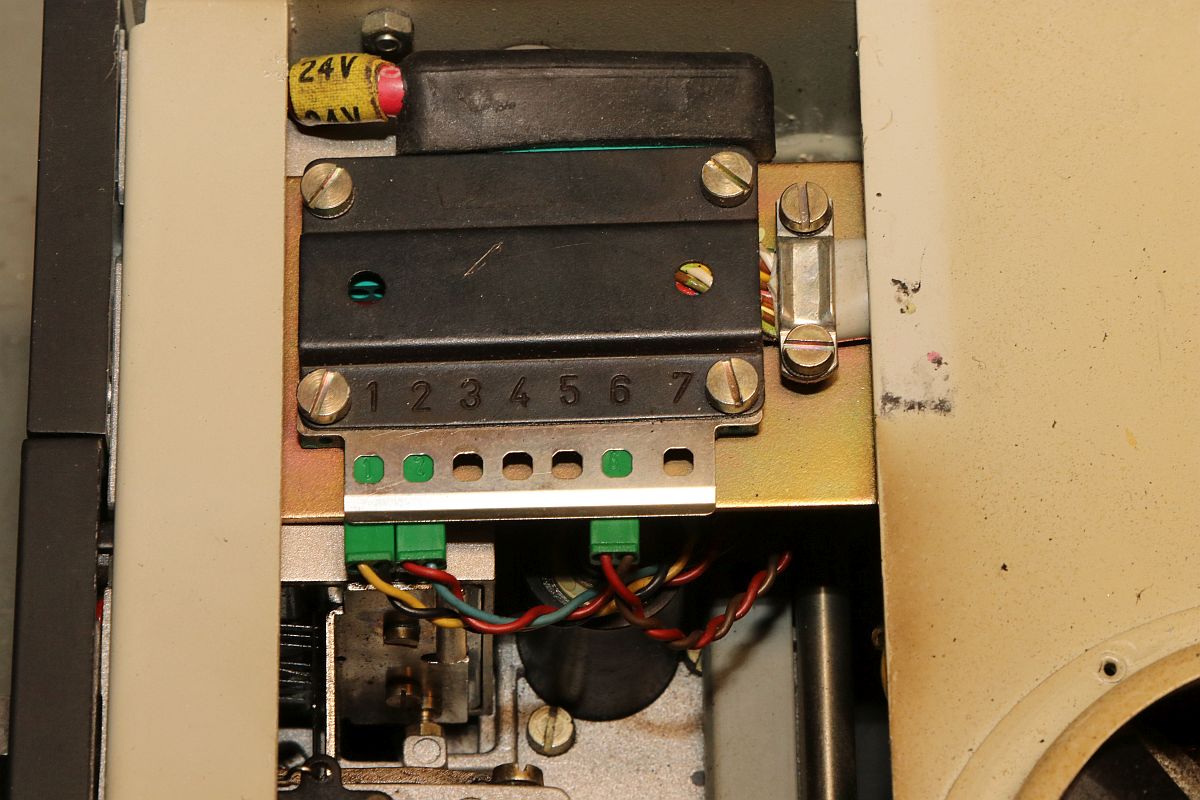

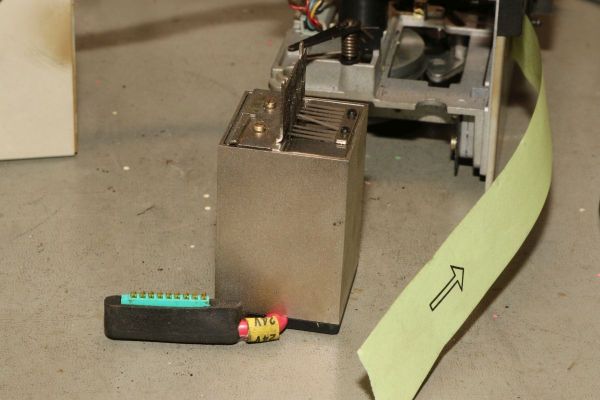

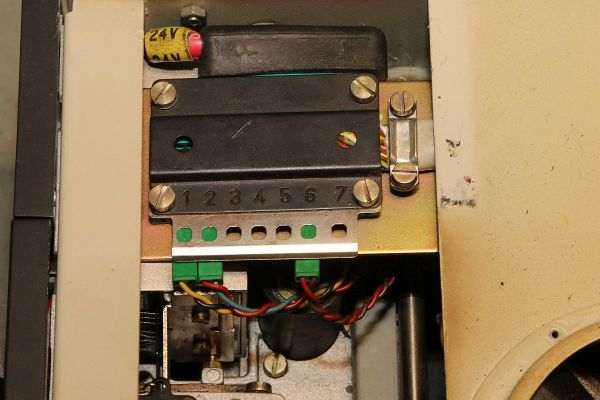

Der Stanzmagnet: 9 Magnetauslöser, von denen einer dauerhaft arretiert ist (Mitnehmerlochspur). Die Metallplättchen schieben sich zwischen Auslöser und Stanzdorn, wenn das Loch gestanzt werden soll. Wenn sich das Plättchen nicht dazwischen schiebt, läuft der Auslöser, der alle 9 Löcher gleichzeitig bedient, bei diesem Loch in's Leere.

GNT 3406

Ich bin gespannt, ob ich dieses Konglomerat wieder zusammengebaut bekomme...

GNT 3406

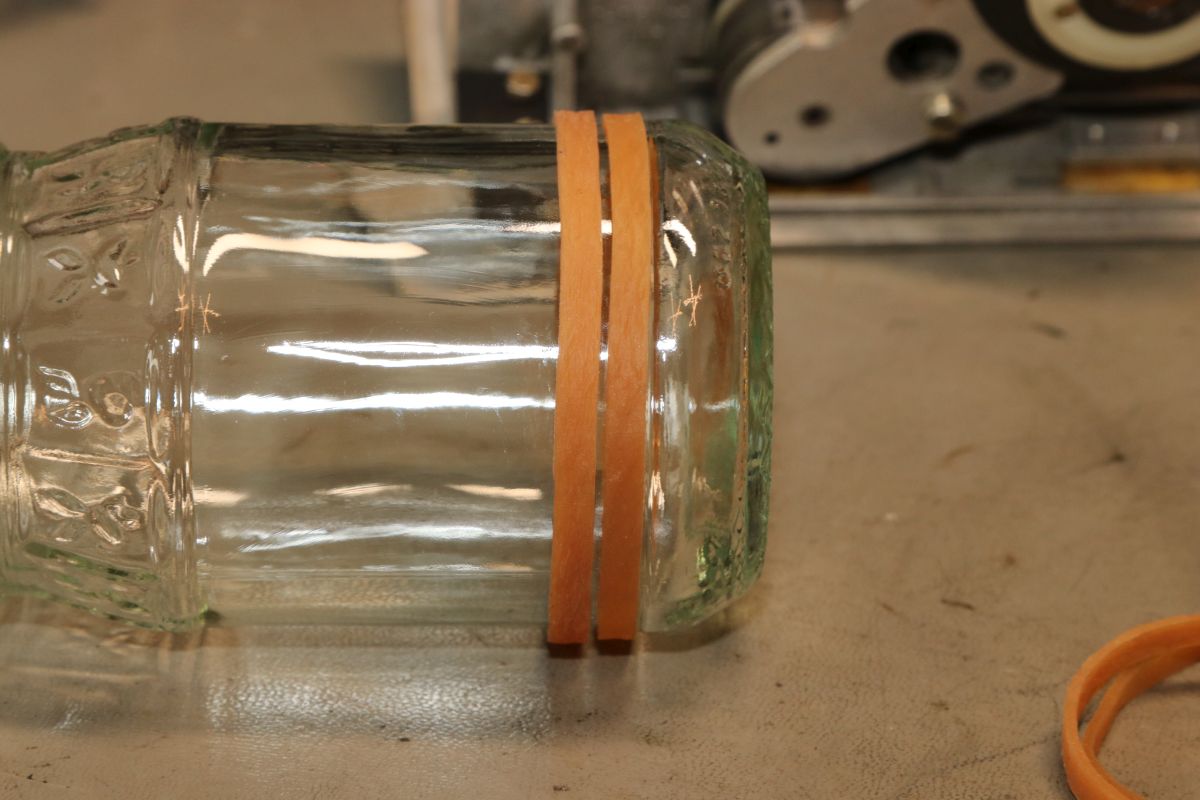

Der erste Versuch, den Originalriemen mit mehreren konventionellen Flachriemen zu ersetzen, schlug grandios fehl. Einzelriemen rutschen einfach nach oben und unten von den Rollen und haben auch nicht genug Friktion für den Mitnehmer. Es wird zwingend ein kombinierter Riemen mit Nut benötigt. Nächster Schritt: Riemendruck mit PUR...


{GNT 3406 - mal ordentlich am Riemen reißen...} Schön, wenn man Freunde hat, die exzellent mit 3-D-Druckern umgehen können. Ich kann das nicht, aber ich weiß, wen ich fragen kann. Herzlichen Dank, Ralph!!! Aber alles der Reihe nach!

GNT 3406

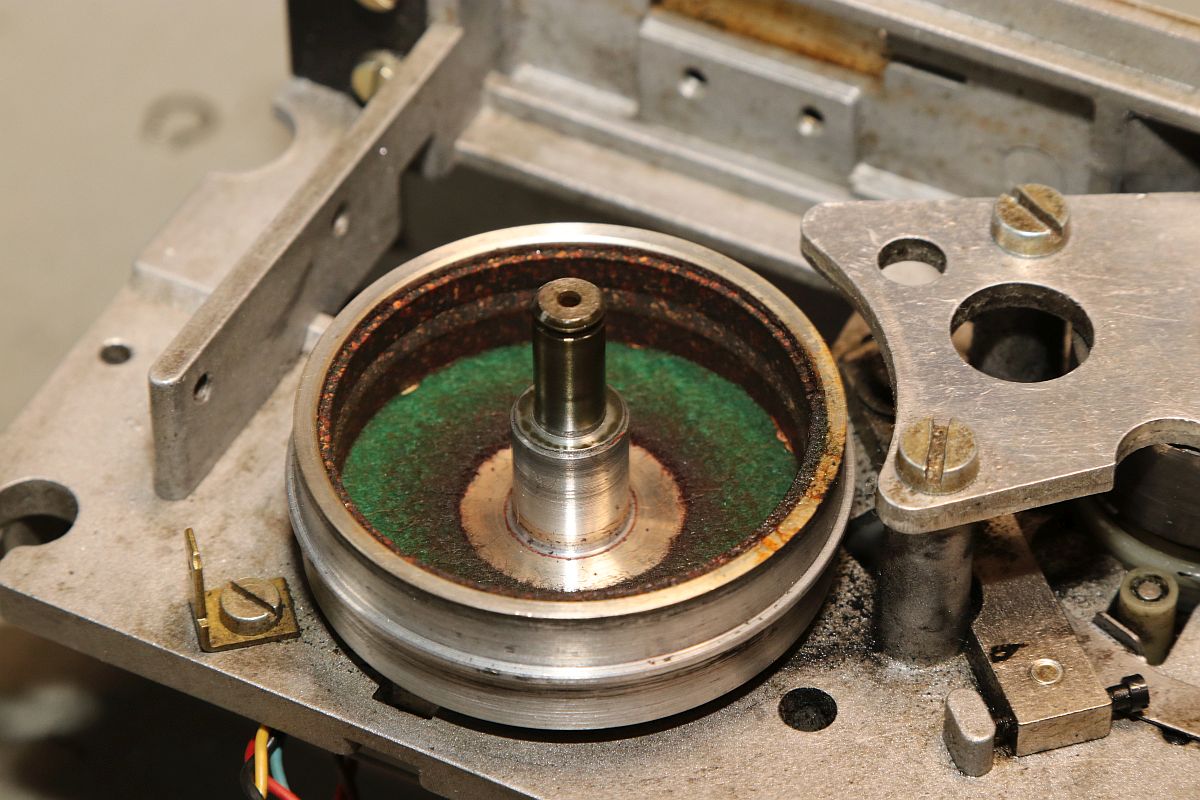

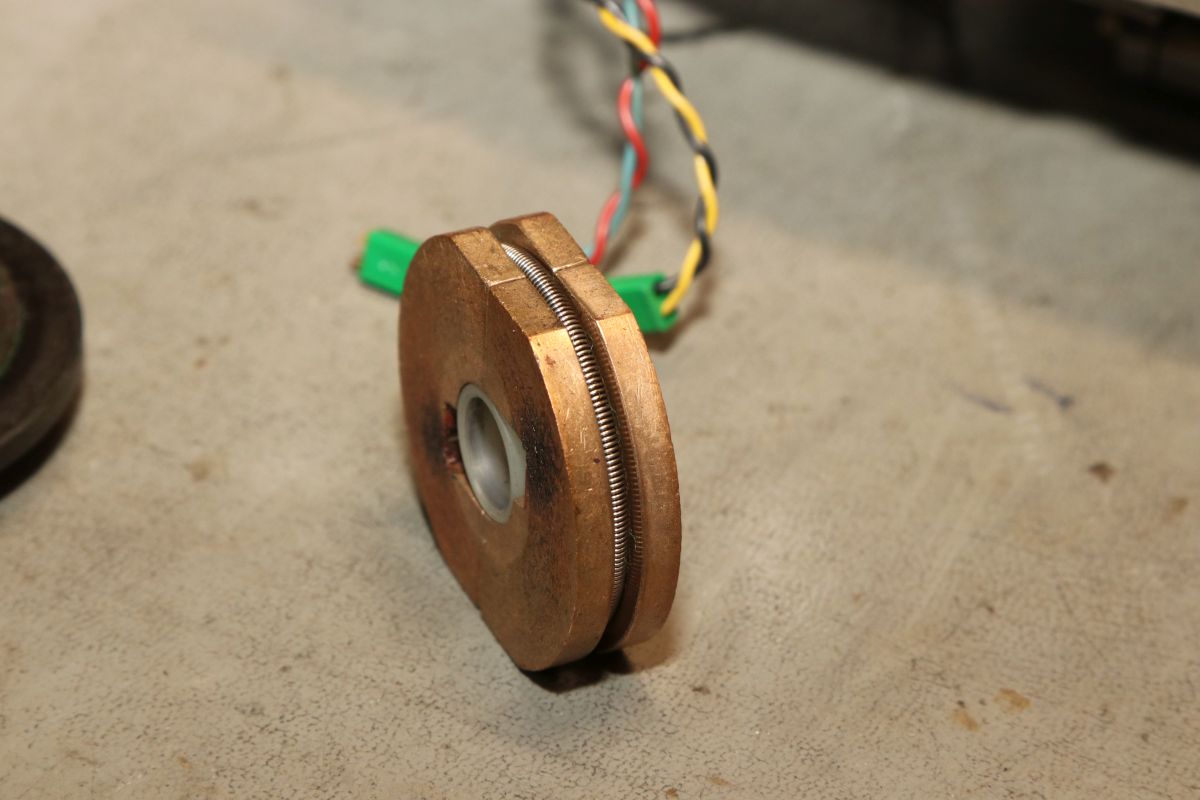

Vorab habe ich schon mal die aufwändige Mechanik grundgereinigt und geschmiert, wo es nötig war. Hier mal die beeindruckende Fliehkraftkupplung:

GNT 3406

Kann mal geputzt werden...

GNT 3406

Weitere Versuche mit Gummiriemen und Kleben waren nicht von Erfolg gekrönt. Da müssen Profis ran!

GNT 3406

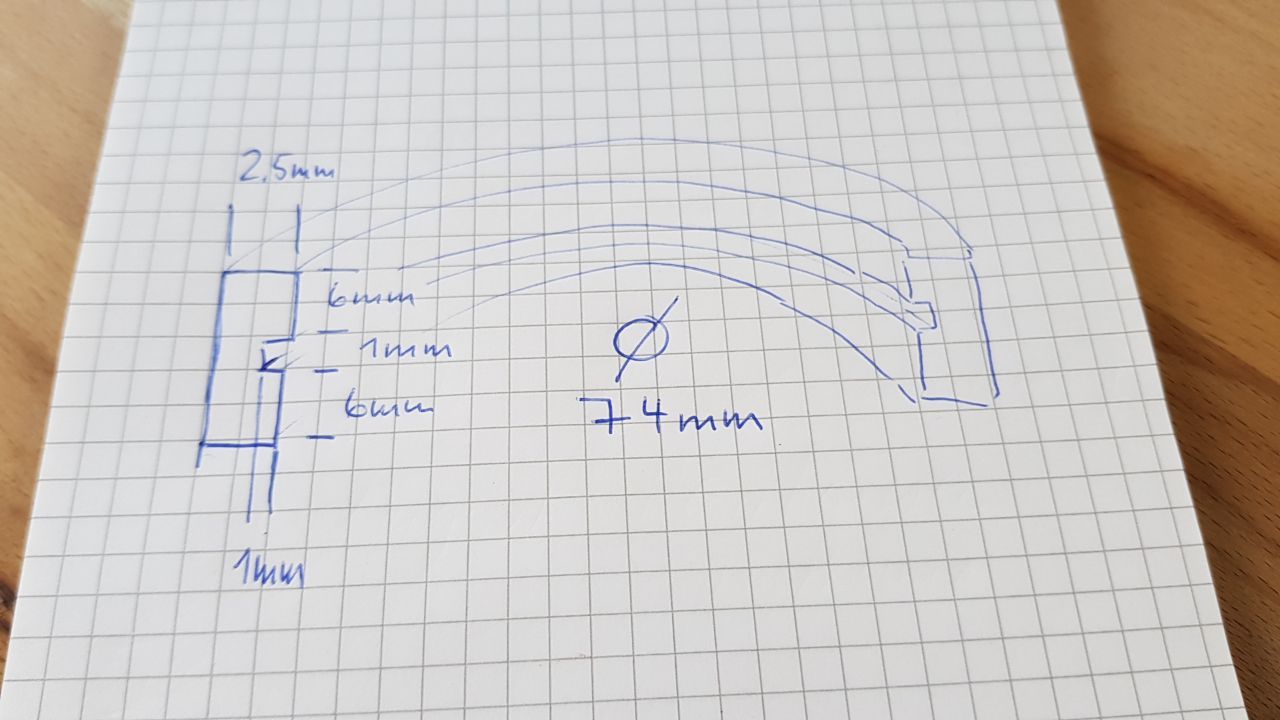

Profis, die mit schnell hingekritzelten Handskizzen umgehen wollen...

GNT 3406

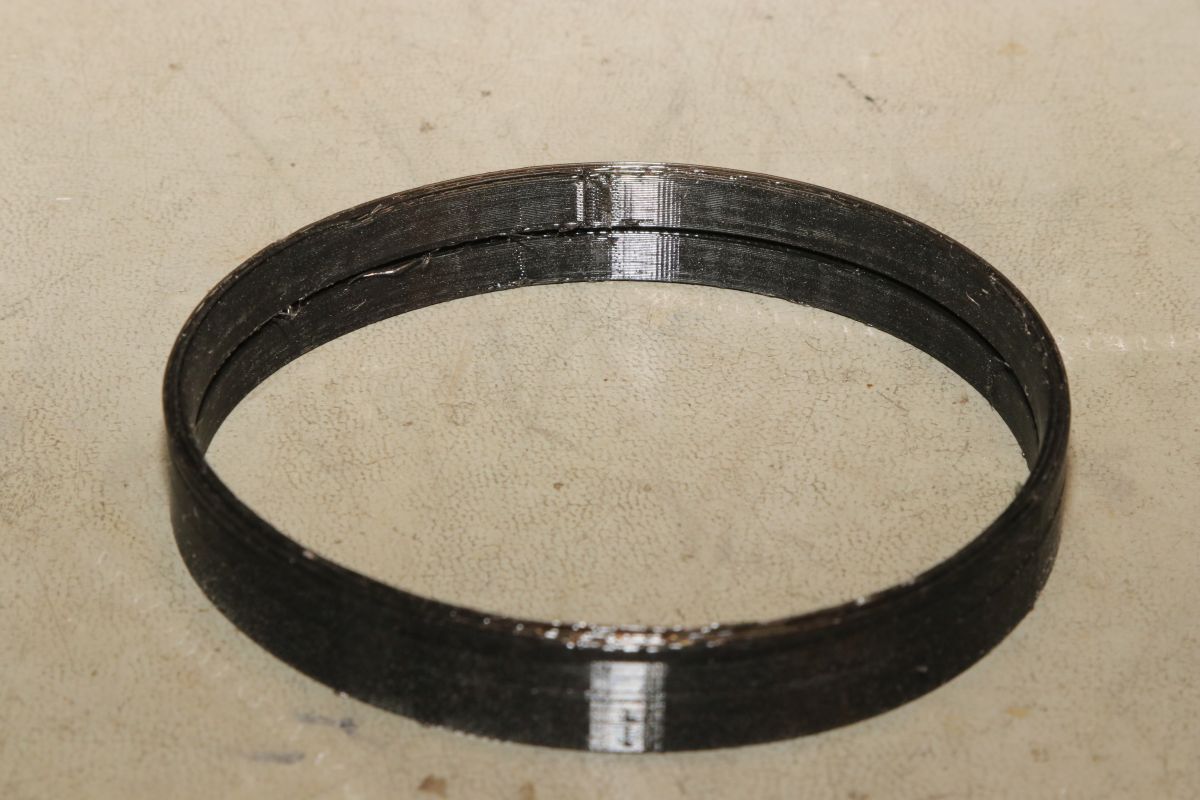

Und die daraus einen 3-D-Druck mit flexiblem Kunststoff fertigen. Der "Spaß" hat wohl 4 Stunden gedauert.

GNT 3406

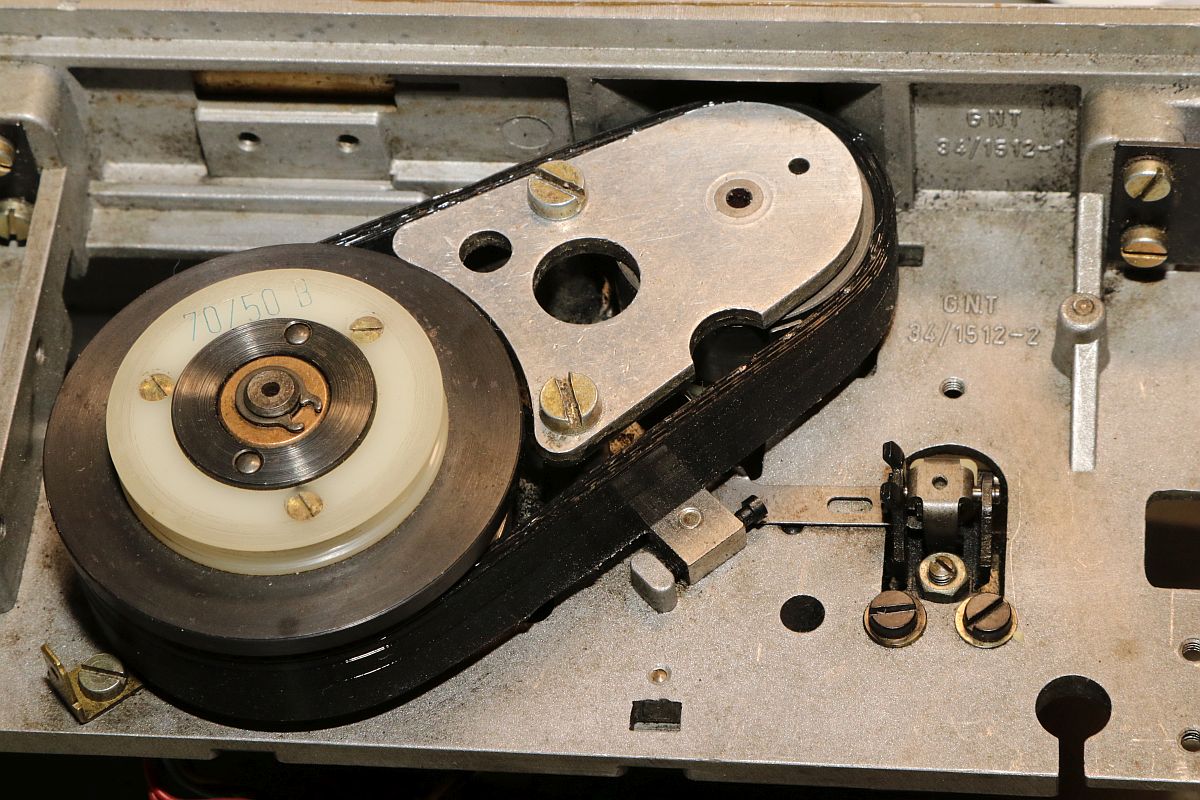

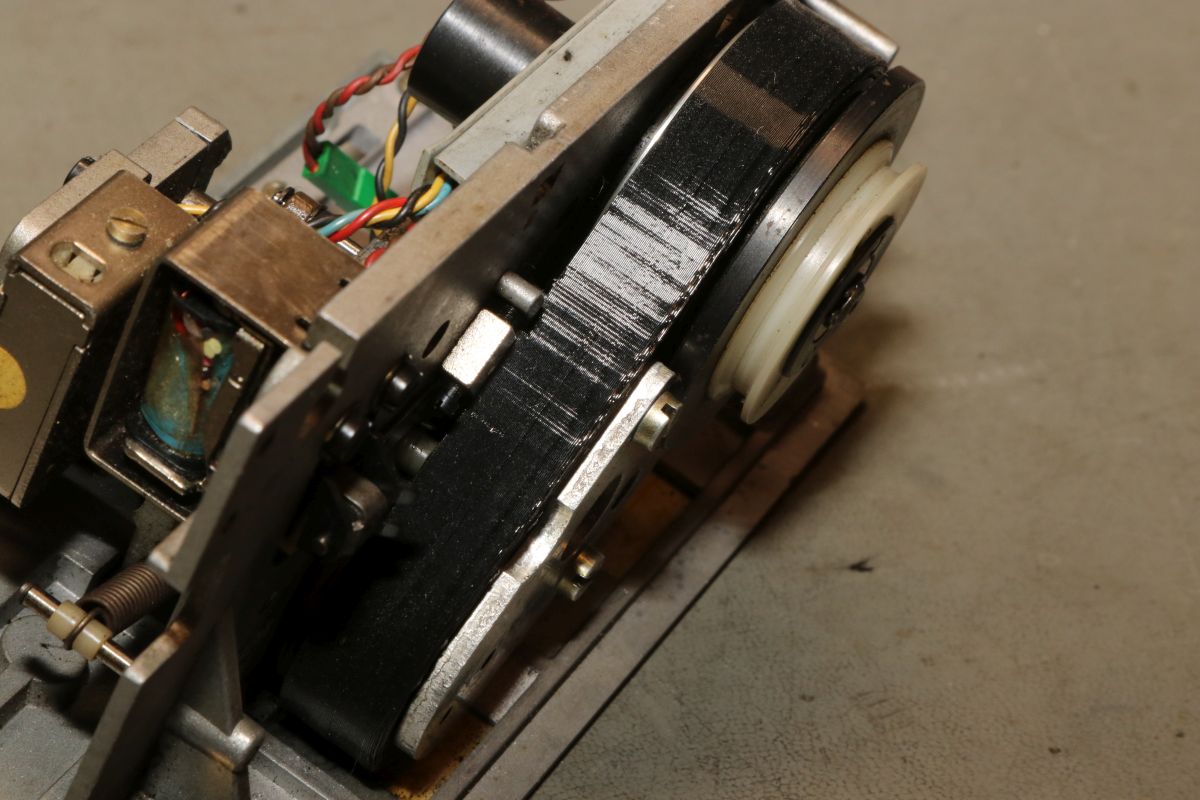

Passt wie angegossen - und das Beste: es funktioniert!!!

GNT 3406

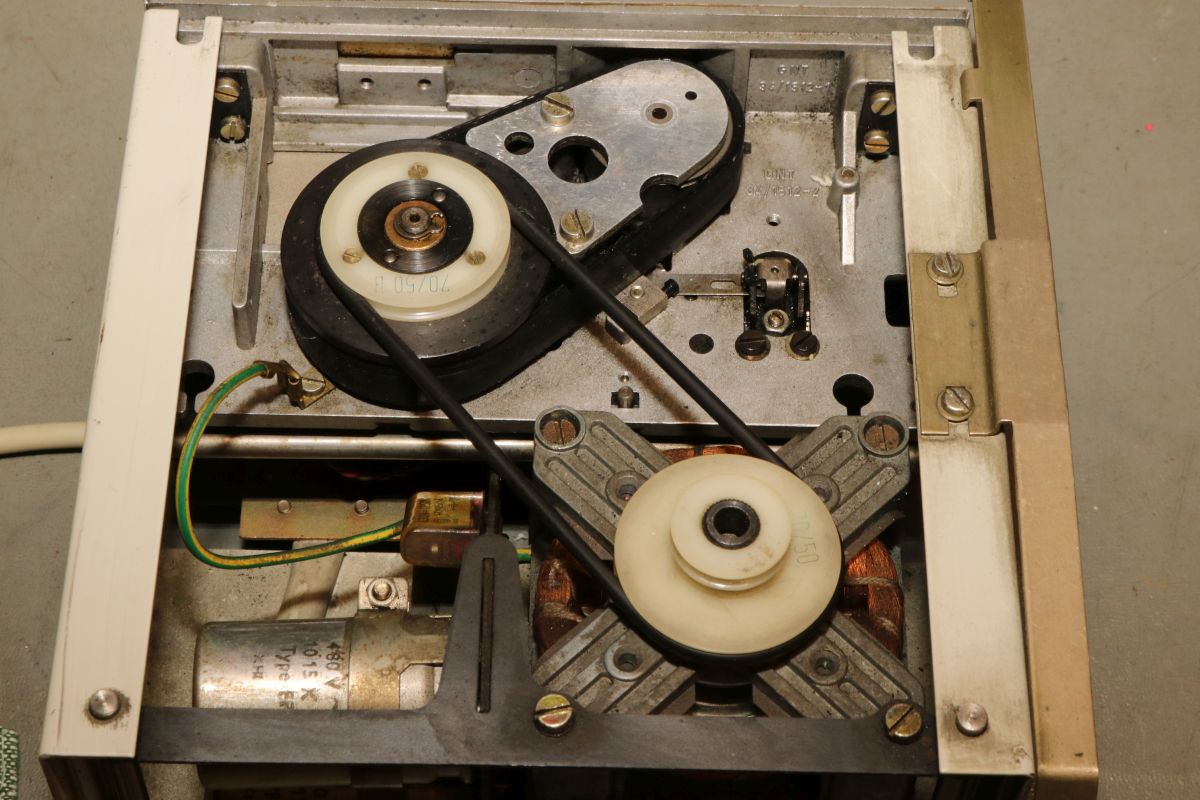

Der Riemen ist zwar nicht ganz so weich wie Gummi, aber er läuft rund, leise und die Mitnehmermimik funktioniert damit einwandfrei!

GNT 3406

Da kann ich doch gleich den Rest noch putzen, schmieren und wieder Stück für Stück zusammensetzen.

GNT 3406

Die Stecker sind brav nummeriert.

GNT 3406

Nach diversen Versuchen habe ich auch die trickreiche Mechanik wieder verstanden... Alles ist irgendwie mit Federn oder Schrauben verbunden und verklemmt...

GNT 3406

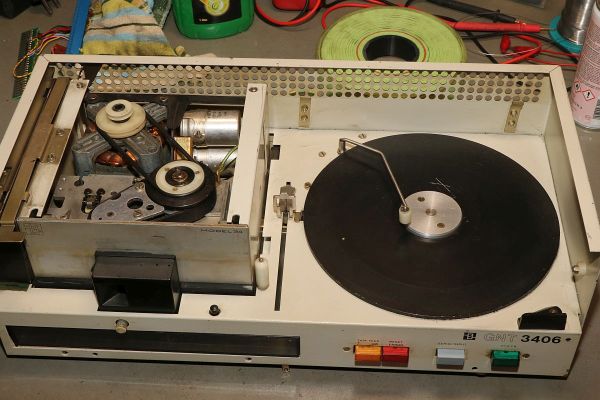

Fast fertig (zumindest das mechanische Oberteil):

GNT 3406

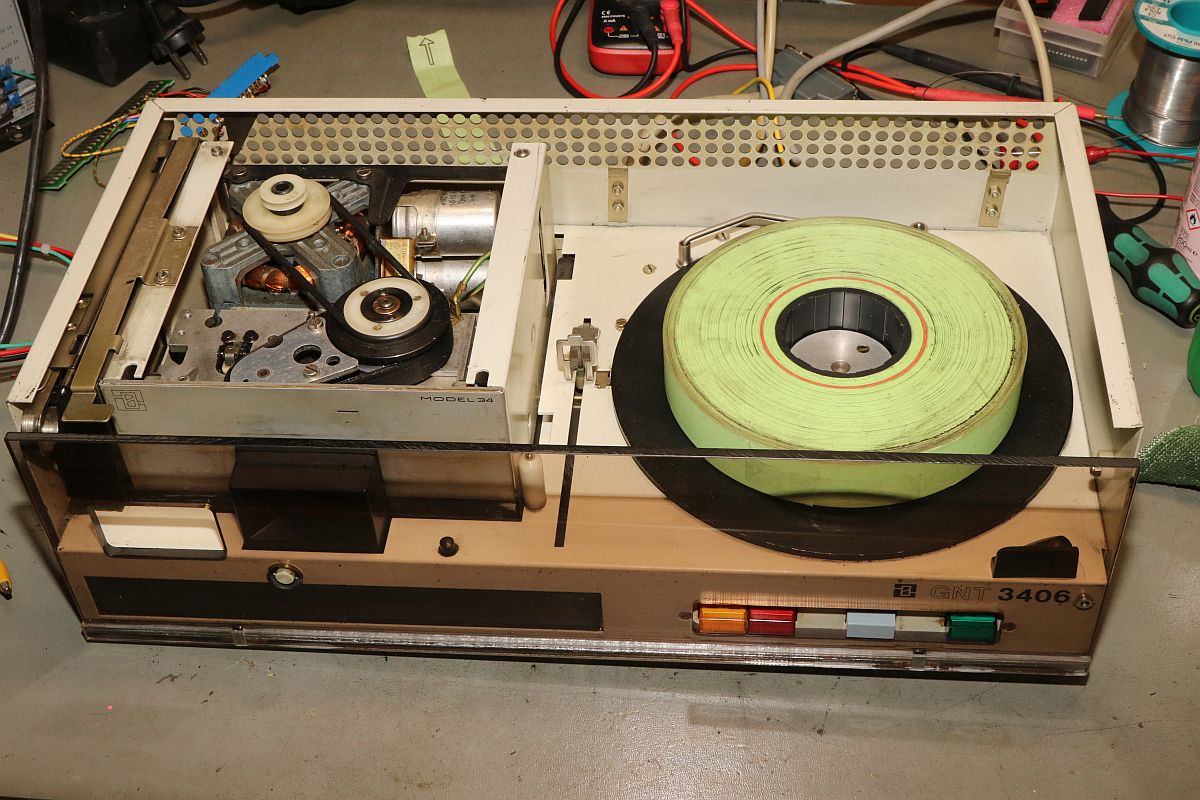

Und die Plexiglasscheibe ist auch gereinigt und montiert.

GNT 3406

Jetzt fehlt nur noch die Elektronik - hier müssen erst mal alle neuralgischen Kondensatoren getauscht werden.
