{Nixie MIL} Ein unscheinbares beiges Metallgehäuse...
![Nixie MIL](img_milnixie/milnixie_01_tn.jpg)

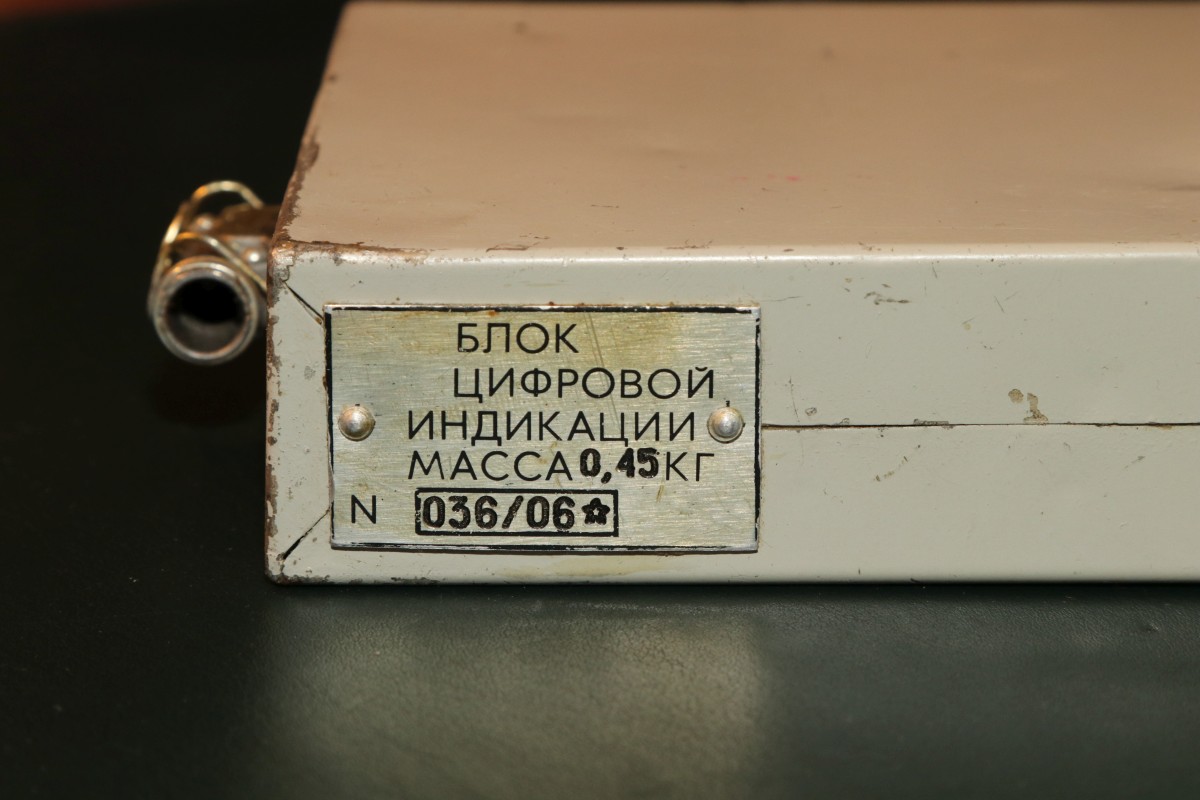

... beherbergt offensichtlich ein Block Ziffern Indikator - was eine simple Ziffernanzeige vermuten lässt.
![Nixie MIL](img_milnixie/milnixie_02_tn.jpg)

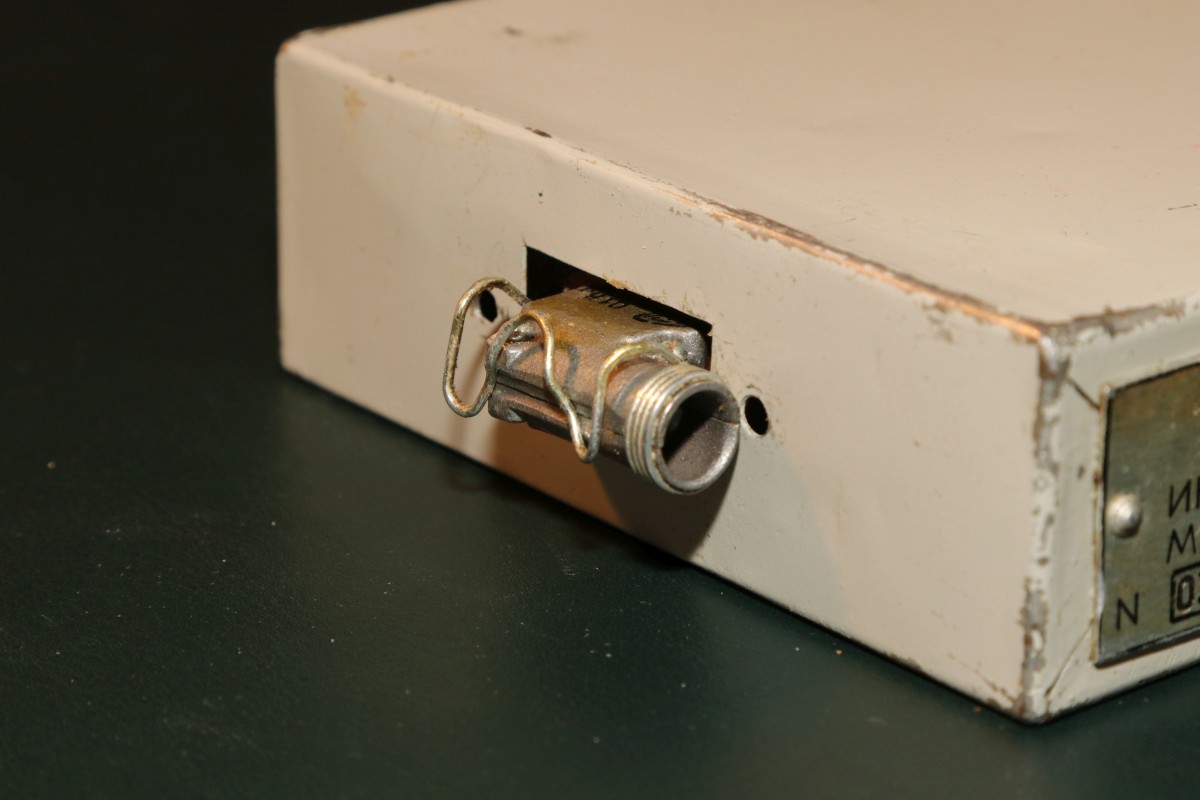

Militärische Anschlusstechnik, Geld hat da keine Rolle gespielt:
![Nixie MIL](img_milnixie/milnixie_03_tn.jpg)
Man kann die Nixies nur erahnen... die sind süß klein!
![Nixie MIL](img_milnixie/milnixie_04_tn.jpg)

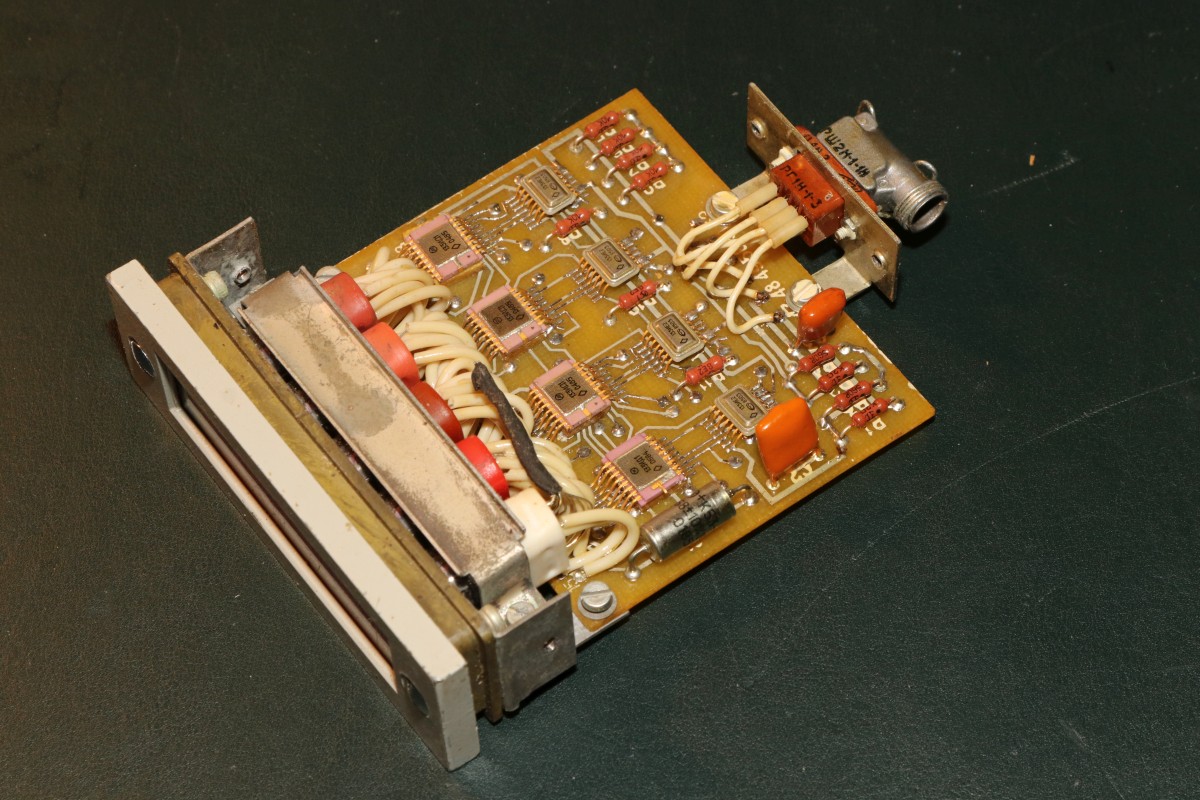

Typische Russen-Militär-Elektronik - diese IC-Bauform gab es bei TI Ende der 60er auch schon für TTL-ICs... Dann hat man die Teile groß gemacht, um sie als DIL-Gehäuse verkaufen zu können - und sich nachher wieder gefreut, als es sie in SMD wieder kleiner gab. Das verstehe, wer will...
![Nixie MIL](img_milnixie/milnixie_05_tn.jpg)
![Nixie MIL](img_milnixie/milnixie_06_tn.jpg)

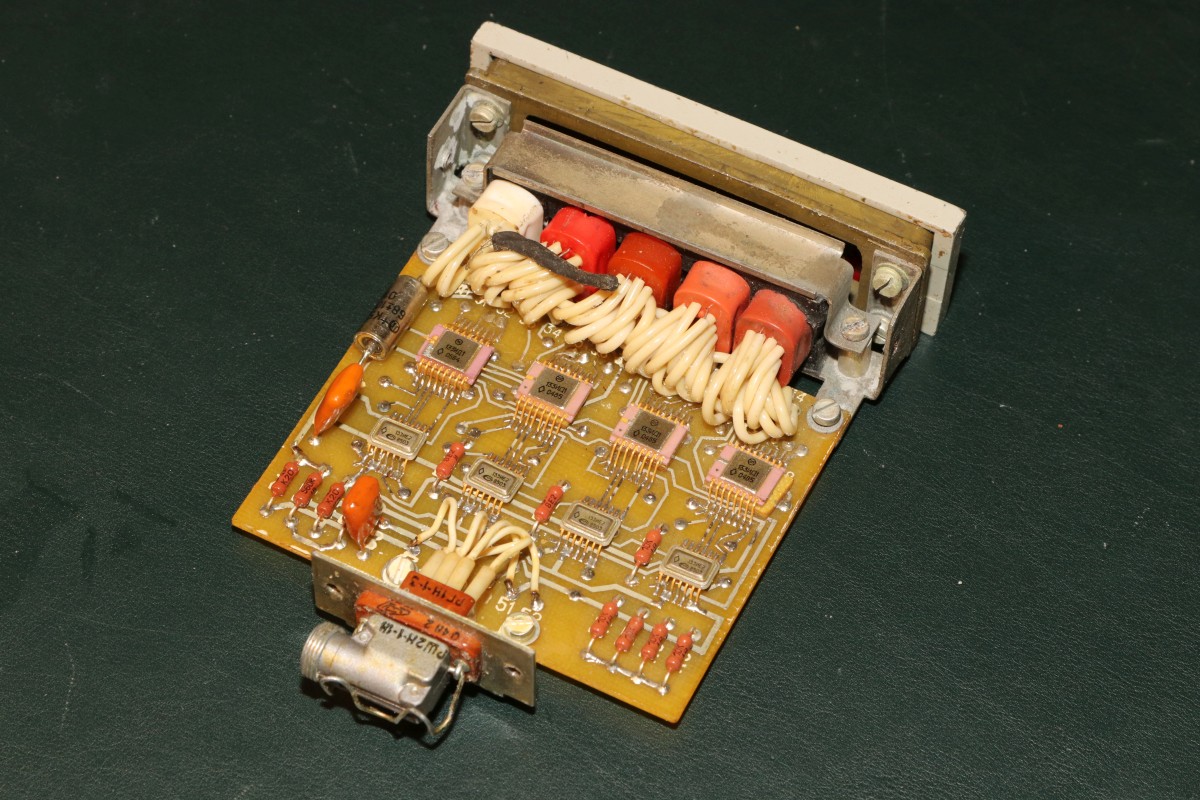

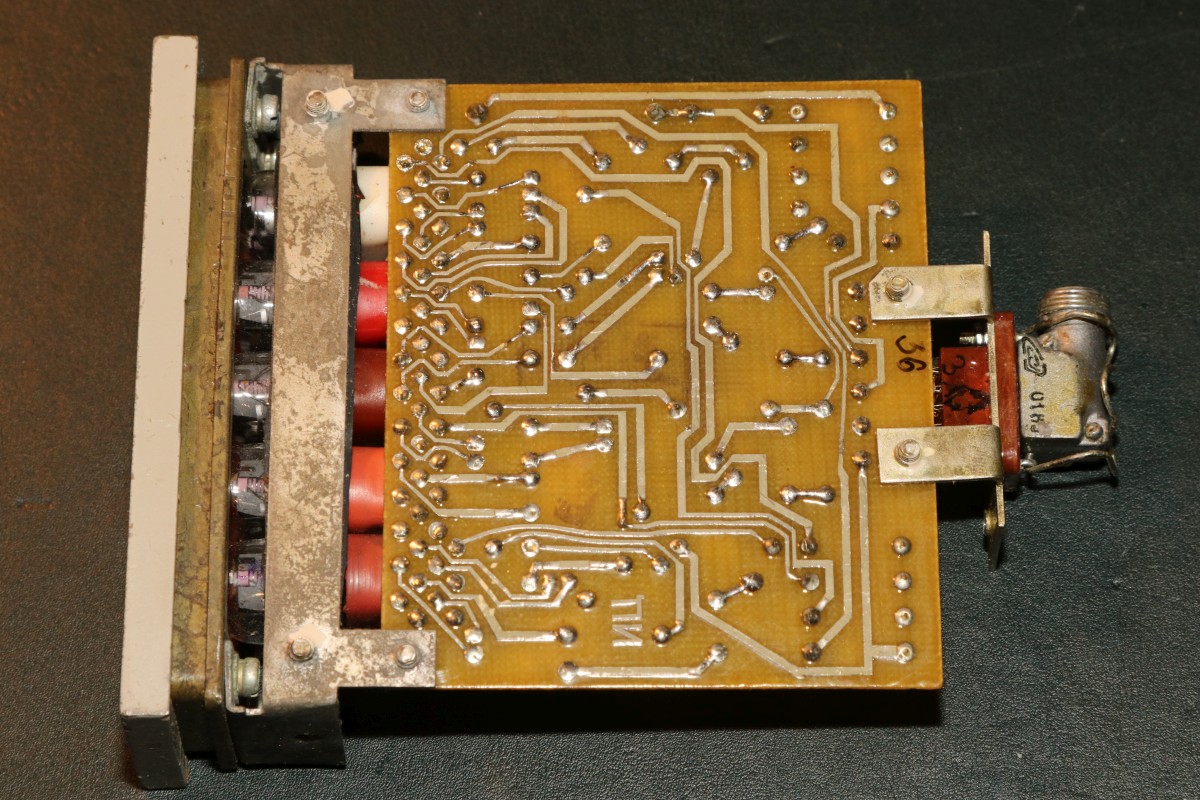

Die Lötungen sind etwas grobschlächtig, aber vielleicht dachte man sich: viel hält gut.
![Nixie MIL](img_milnixie/milnixie_07_tn.jpg)
Die IC-Bestückung:
![Nixie MIL](img_milnixie/milnixie_08_tn.jpg)
![Nixie MIL](img_milnixie/milnixie_09_tn.jpg)

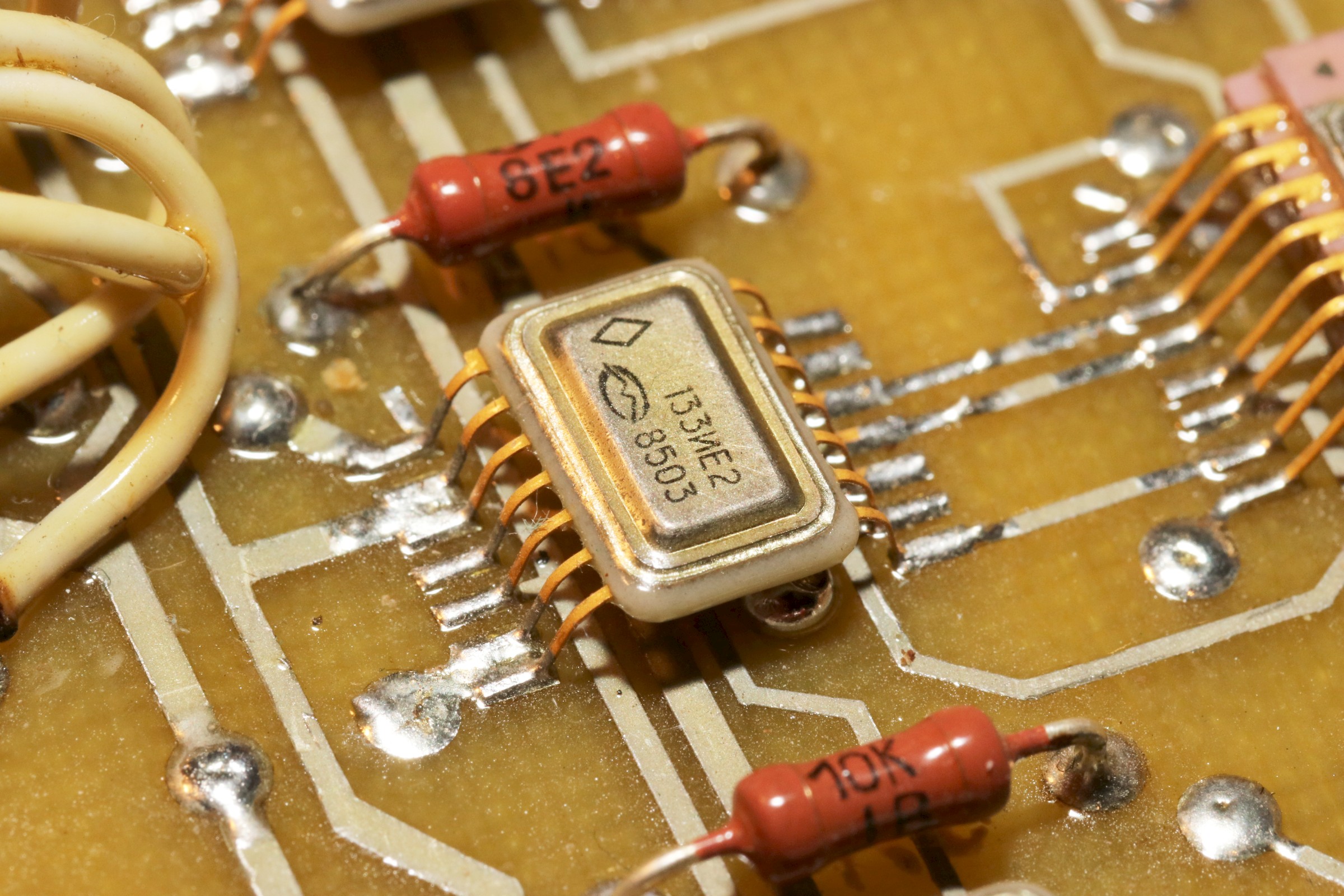

133IE2 - Dezimalzähler...
![Nixie MIL](img_milnixie/milnixie_10_tn.jpg)

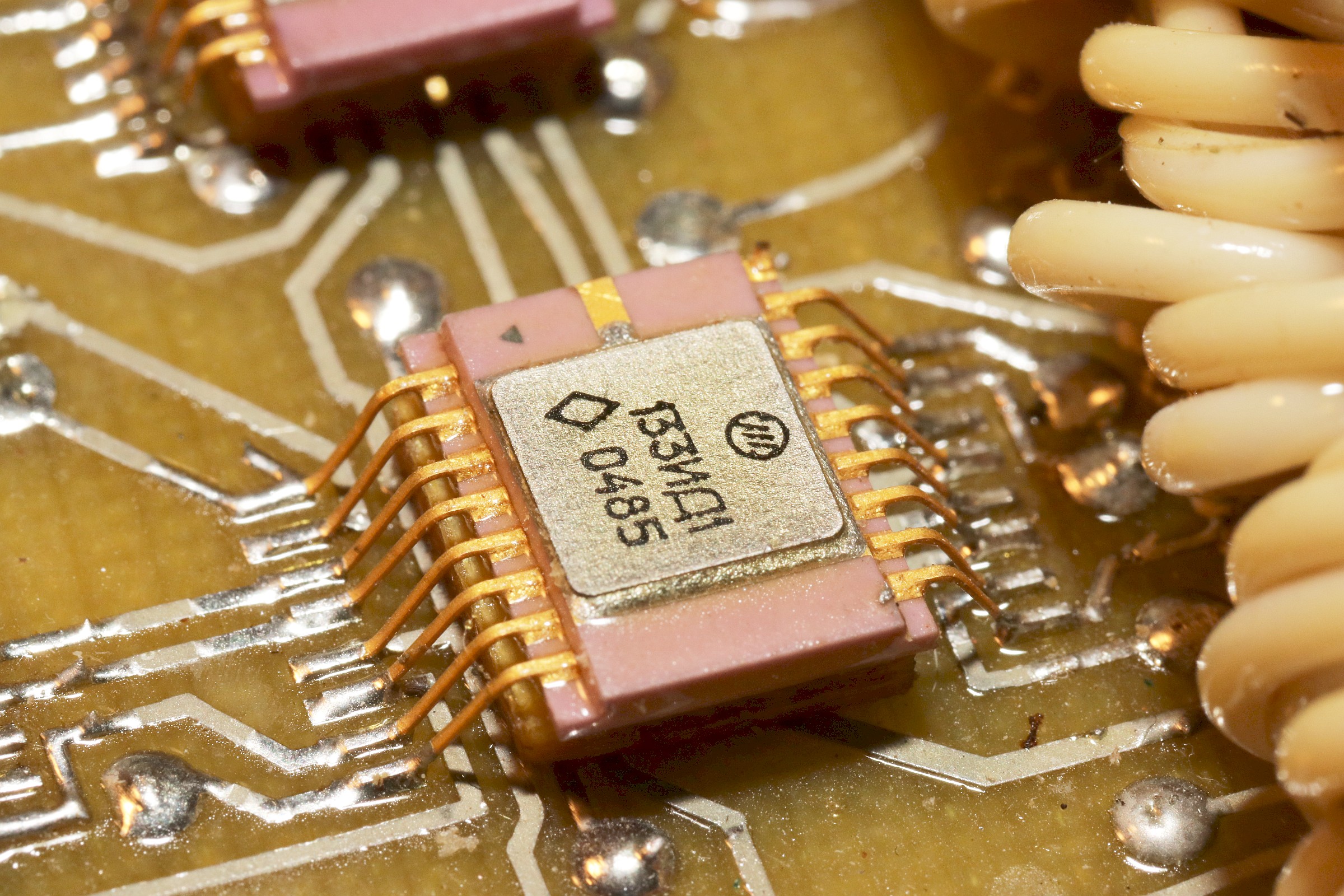

133ID1 - BCD zu 1-aus-10 Nixietreiber (74141)
![Nixie MIL](img_milnixie/milnixie_11_tn.jpg)
Ruggedized Steckverbinder, da rüttelt sich nichts raus!
![Nixie MIL](img_milnixie/milnixie_12_tn.jpg)

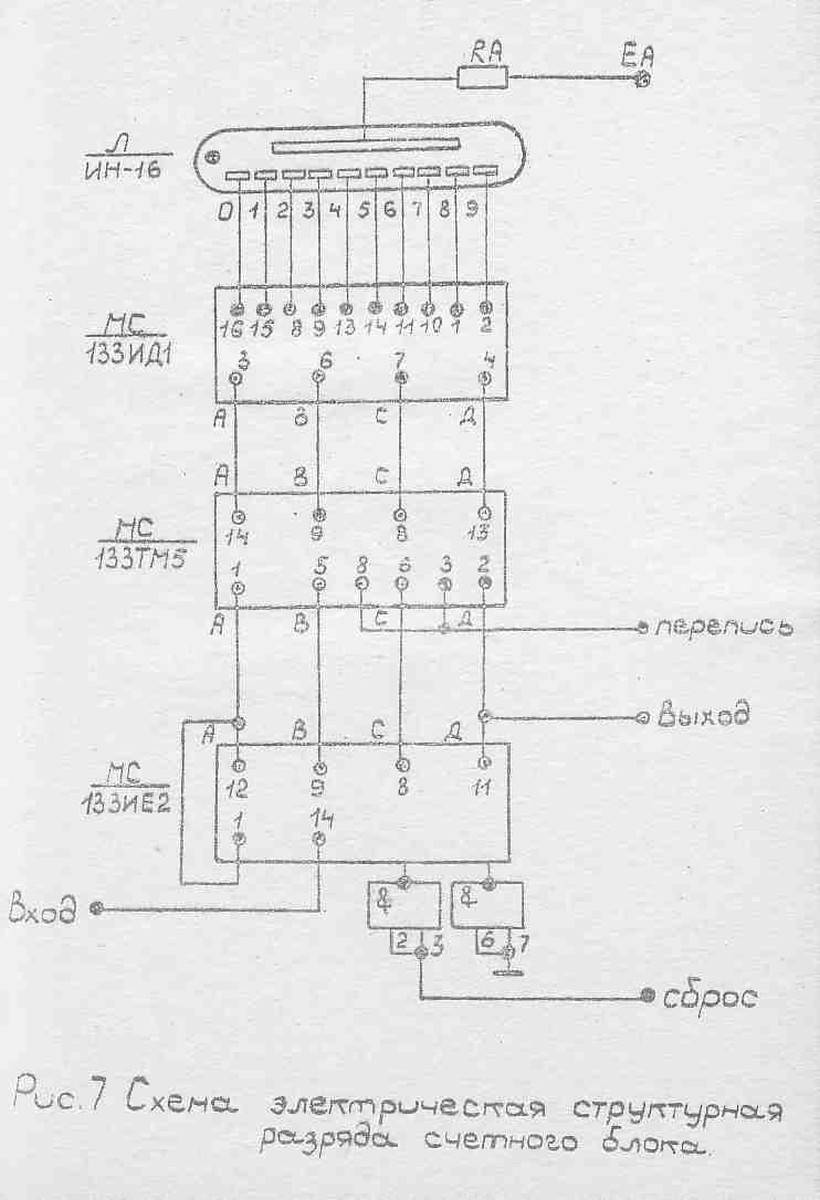

Und es gibt sogar einen ähnlichen Schaltplan, der einem die prinzipielle Verschaltung aufzeigt:
![Nixie MIL](img_milnixie/milnixie_13_tn.jpg)
|
