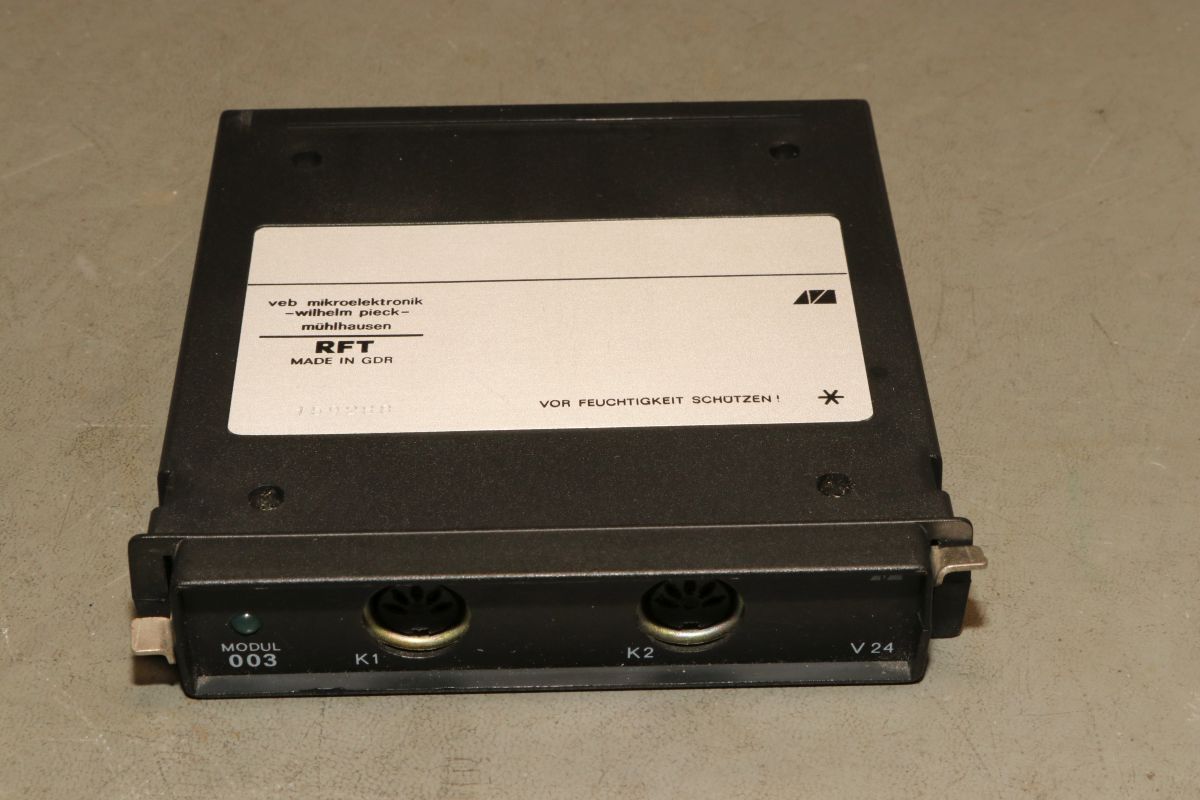

{KC-85 V24 Modul} Thomas A. hat mir wieder einmal eine Freude bereitet: die serielle Schnittstellenkarte für den KC-85! Das Modul 003 erreichte mich in tadellosem Zustand.

KC-85 V24 Modul

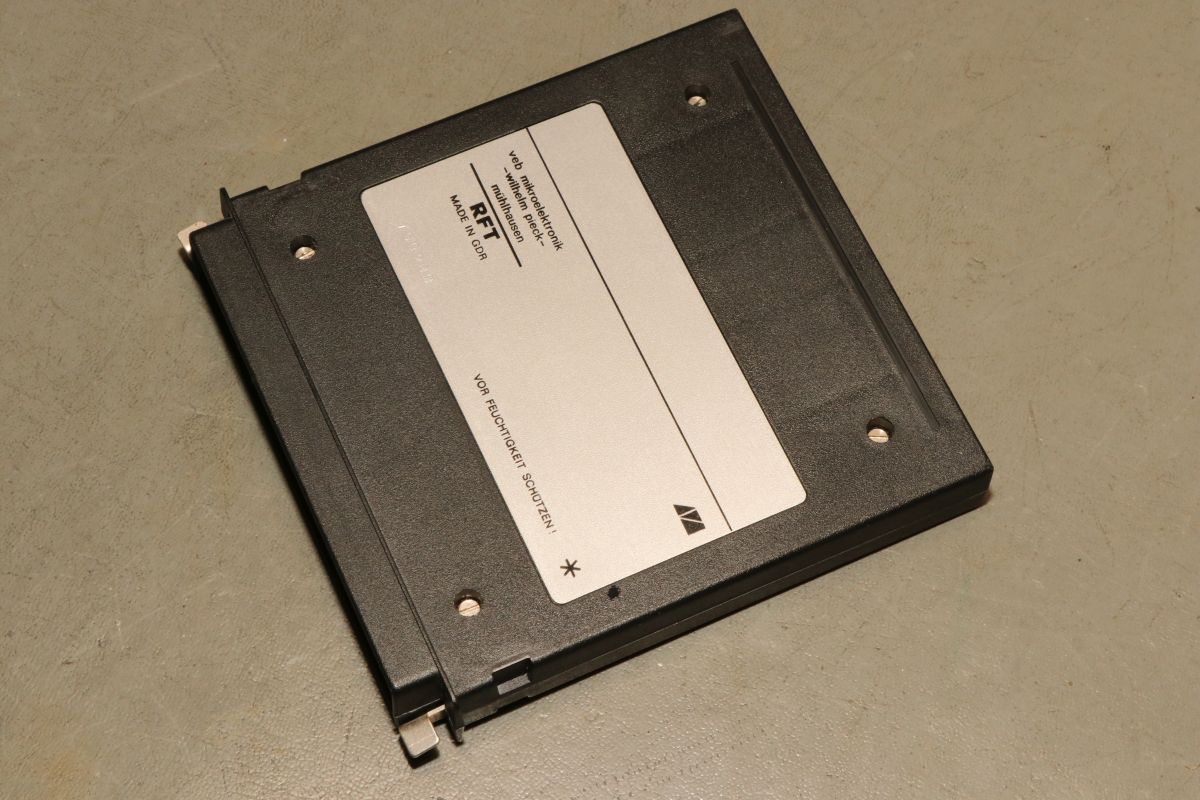

Wie gewohnt mit solider Alu-Typenschildausführung. Diese Module sehen echt wertig aus, da hätte sich der Sparfuchs Clive Sinclair bestimmt verwundert die Augen gerieben.

KC-85 V24 Modul

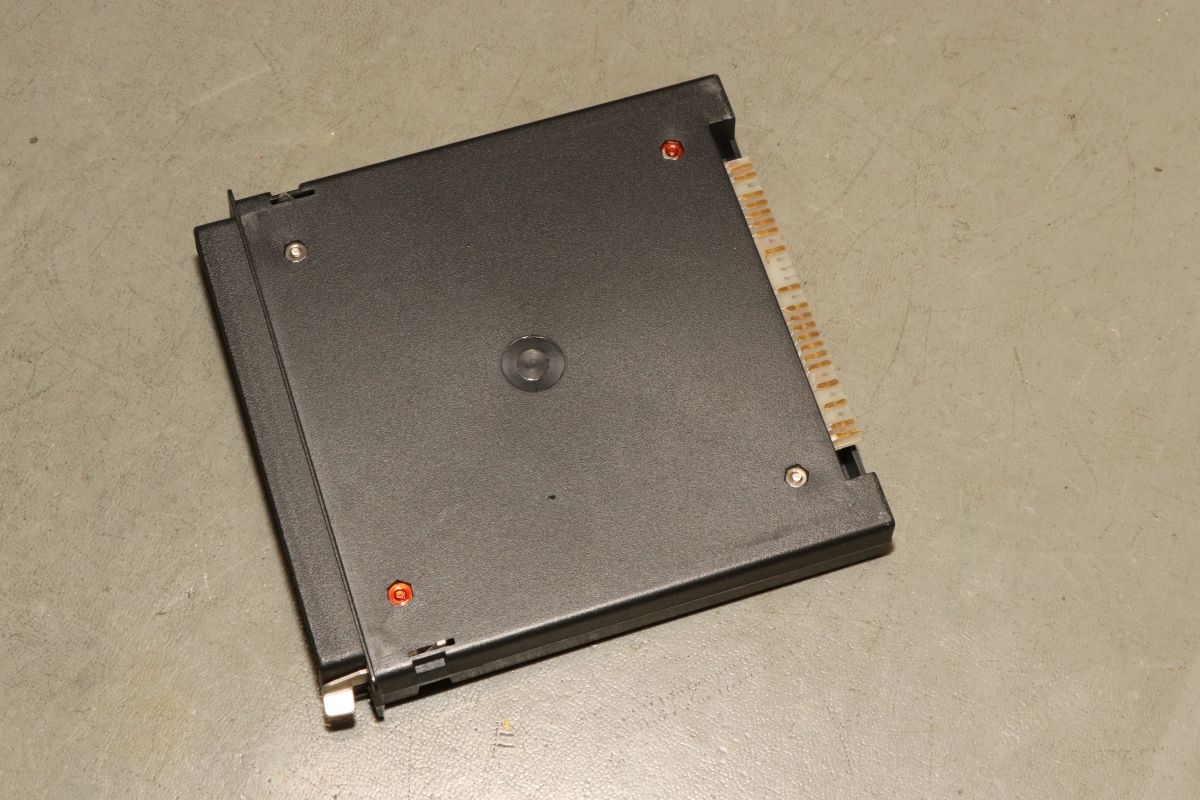

Der Schraubensicherungslack macht es einem nicht leichter, aber etwas Hitze von einer Lötkolbenspitze macht den Weg frei...

KC-85 V24 Modul

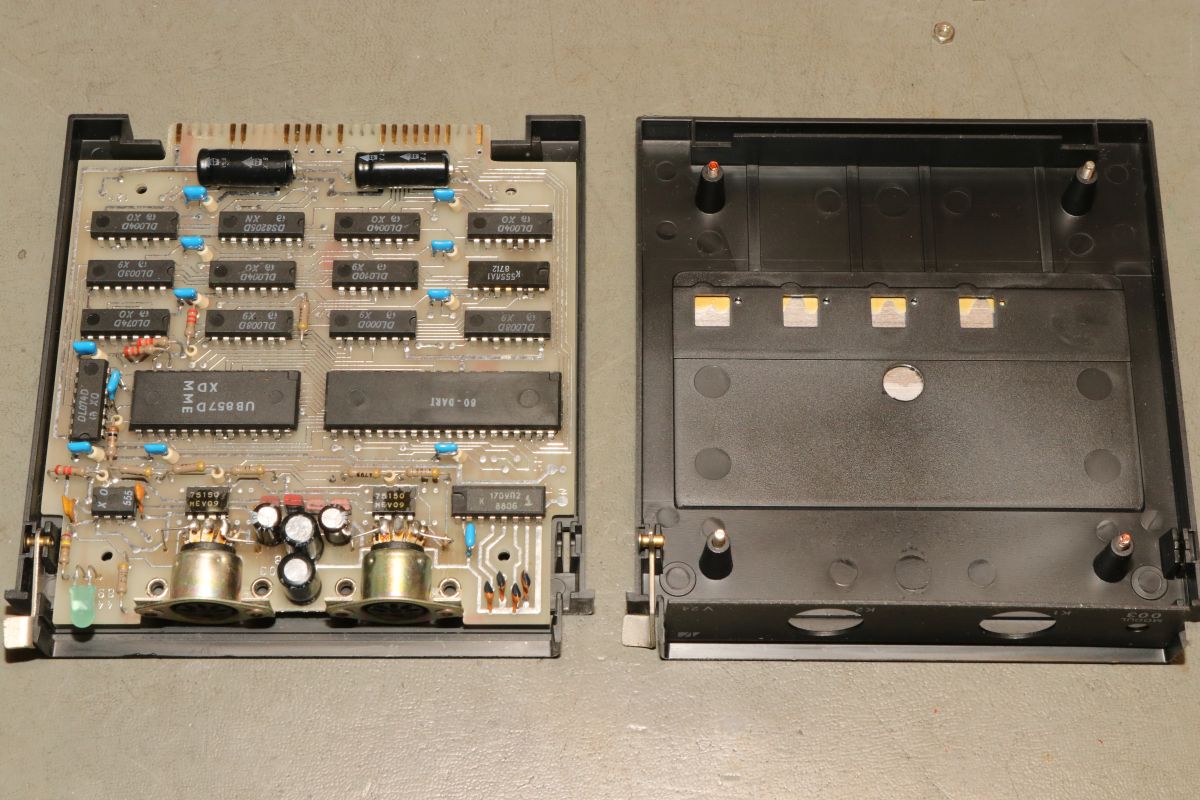

Innen erwartet uns die gewohnt aufgeräumte Elektronik der KC-85-Modulserie:

KC-85 V24 Modul

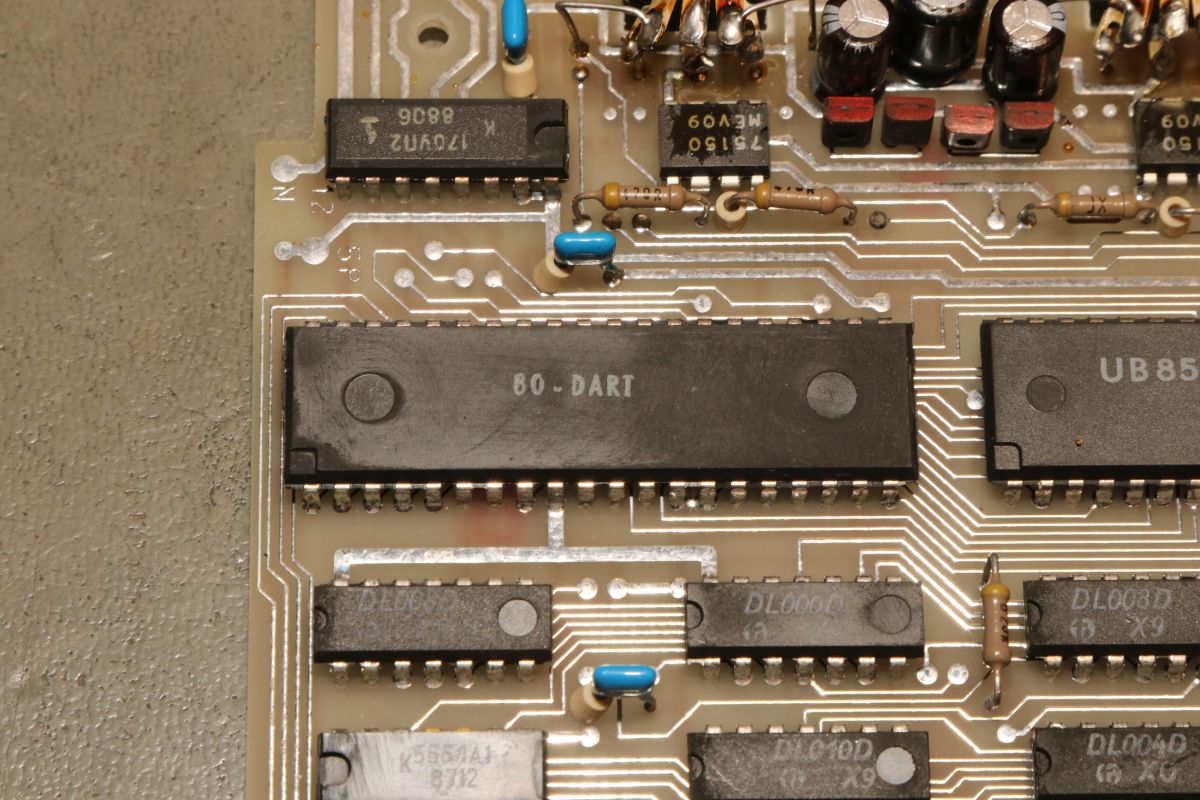

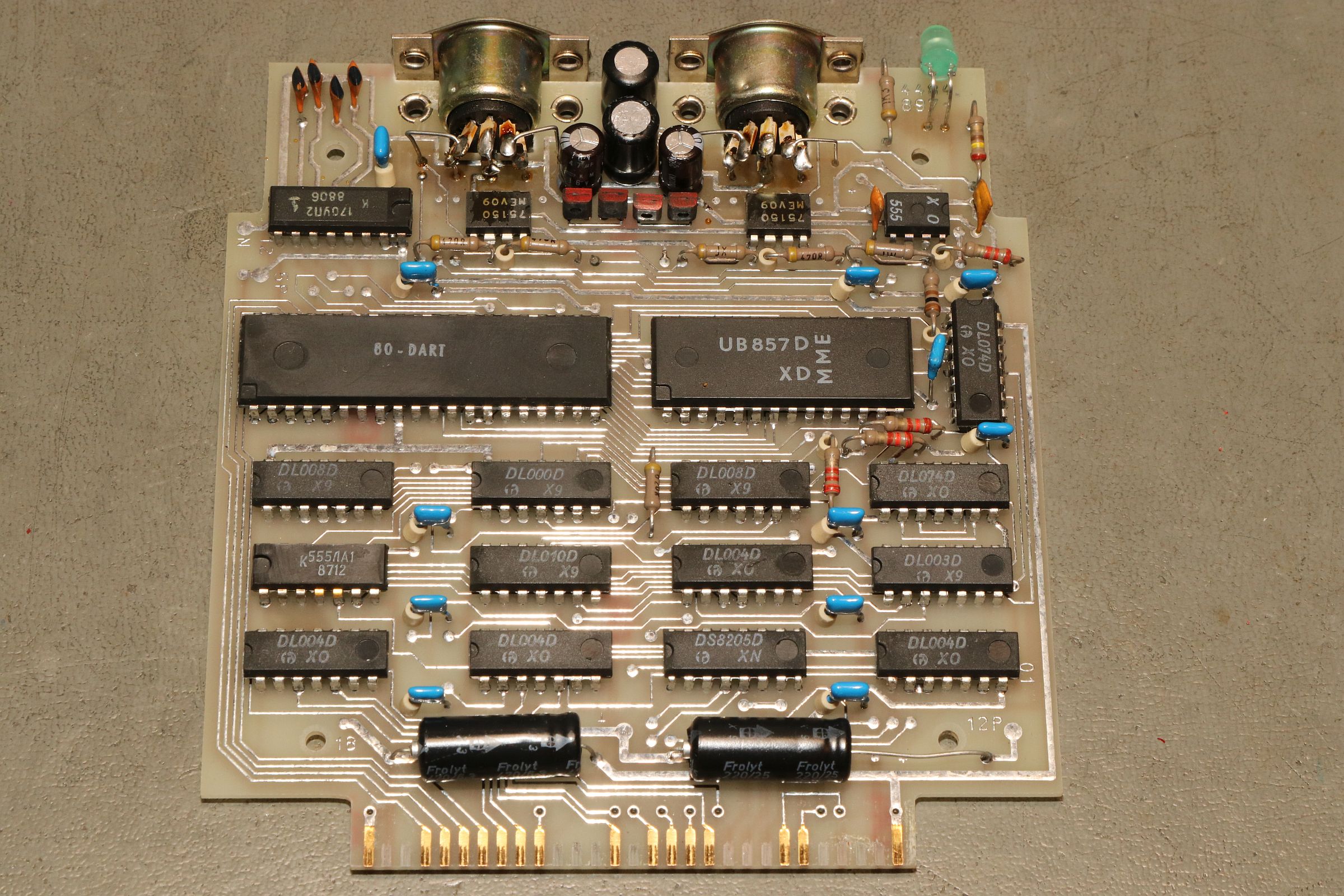

Hier hochauflösend: eine Z80 DART (duale serielle Schnittstelle) und ein Z80 CTC (Counter / Timerbaustein). Alles, was man für eine vollständige V24-Schnittstelle braucht. Dazu gab es dann auch noch eine Programmcassette, mit der man an dieses Modul auch elektronische Schreibmaschinen als Drucker anschließen konnte.

KC-85 V24 Modul

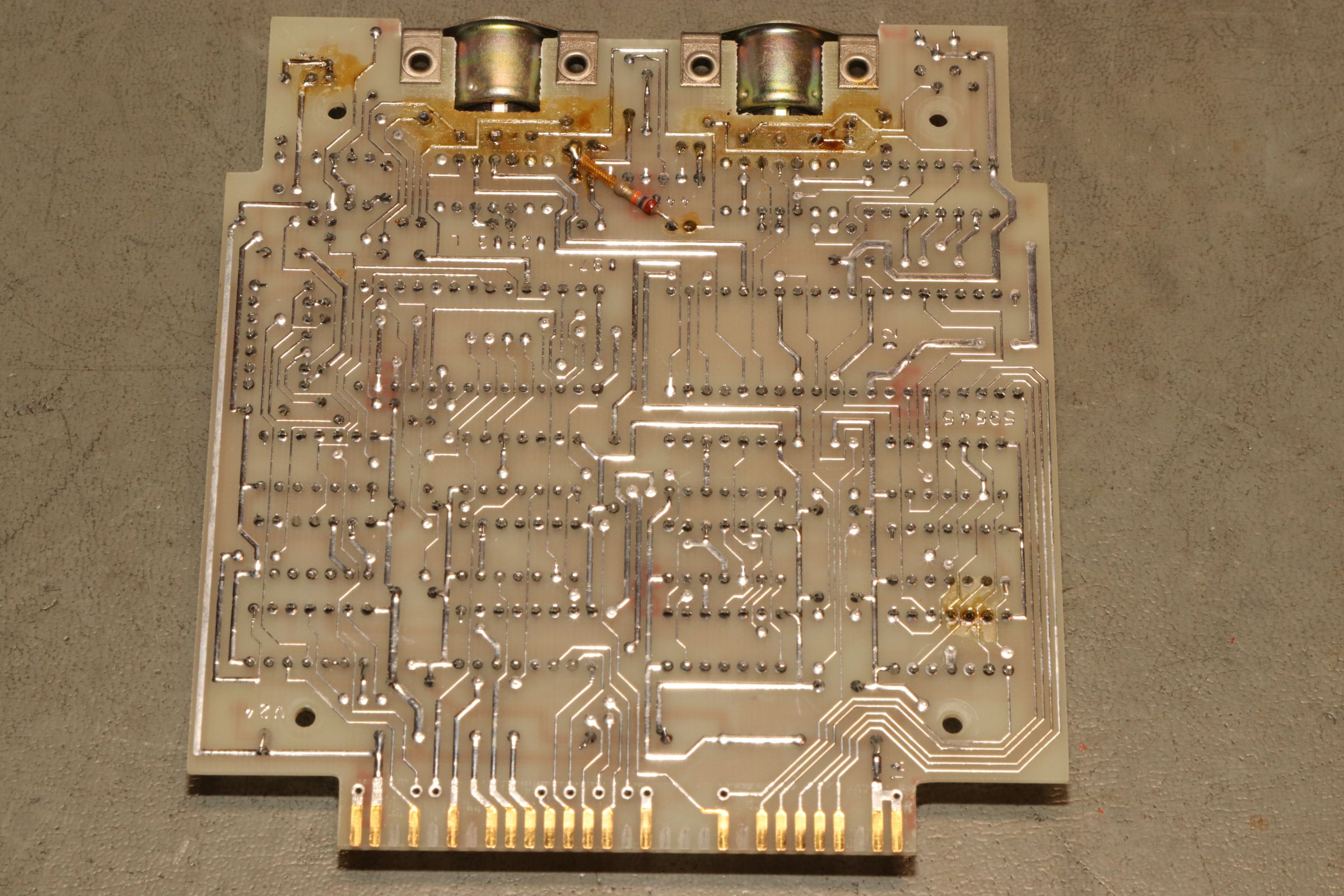

Hier noch mal die Lötseite in hoher Auflösung:

KC-85 V24 Modul

Die schnöde Beschriftung als Z80 DART weist auf westverträgliche 2,54mm Pinabstand hin.

KC-85 V24 Modul

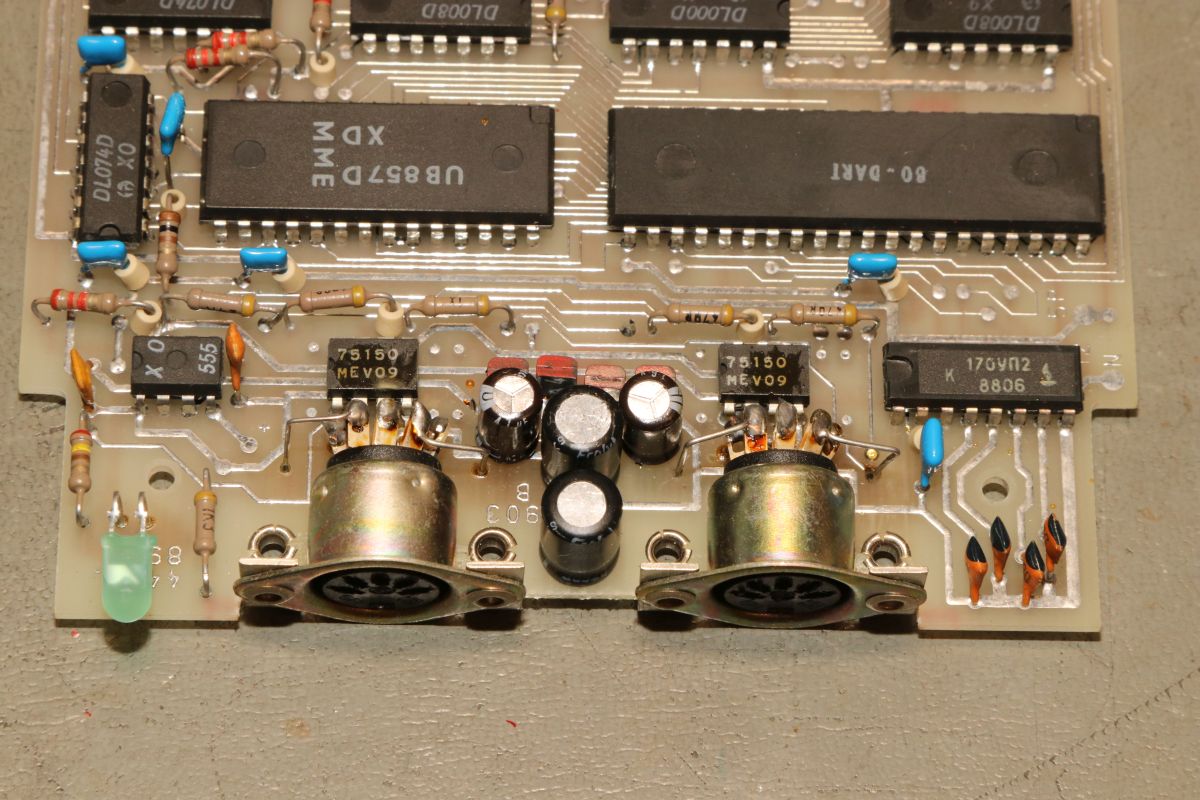

An den Diodenbuchsen tut noch einiges an Hühnerfutter seinen Dienst, um die V24-Pegel hinzubekommen.

KC-85 V24 Modul

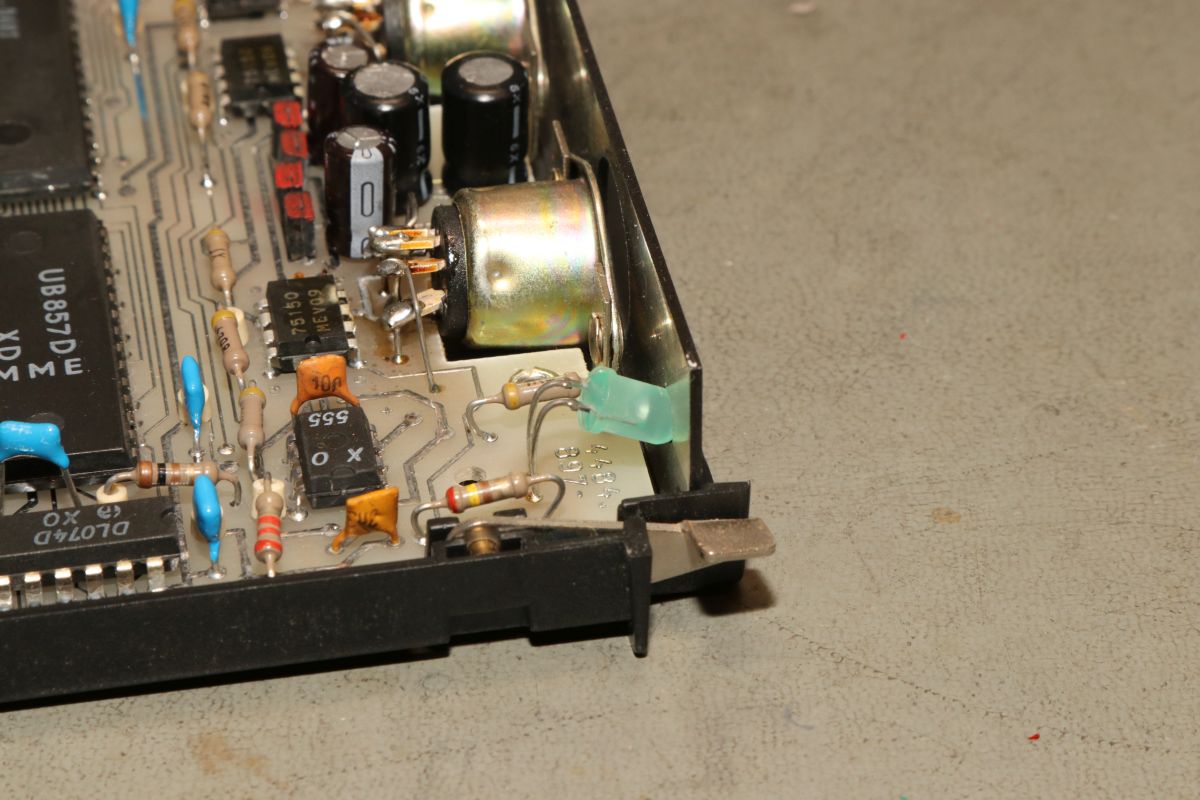

Mein einziger Kritikpunkt: diese LED hättte man schon so einlöten können, dass sie gerade hätte stehen können...

KC-85 V24 Modul
