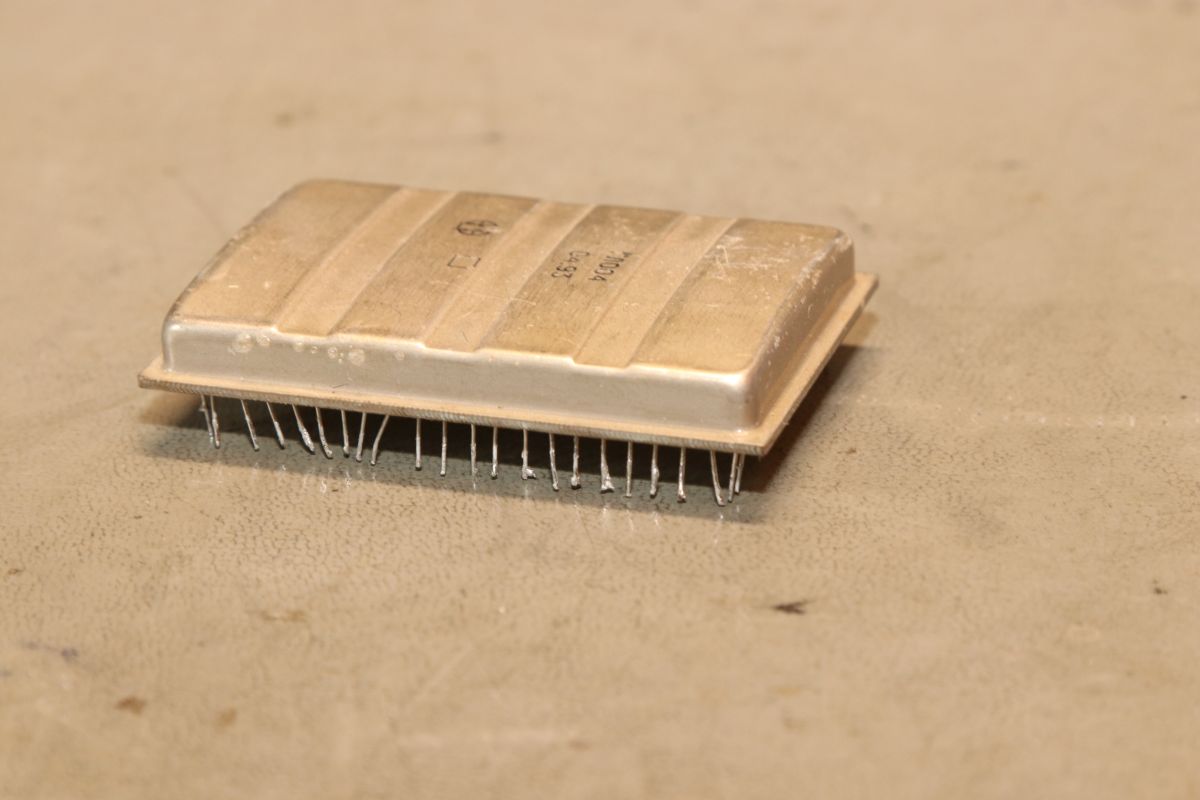

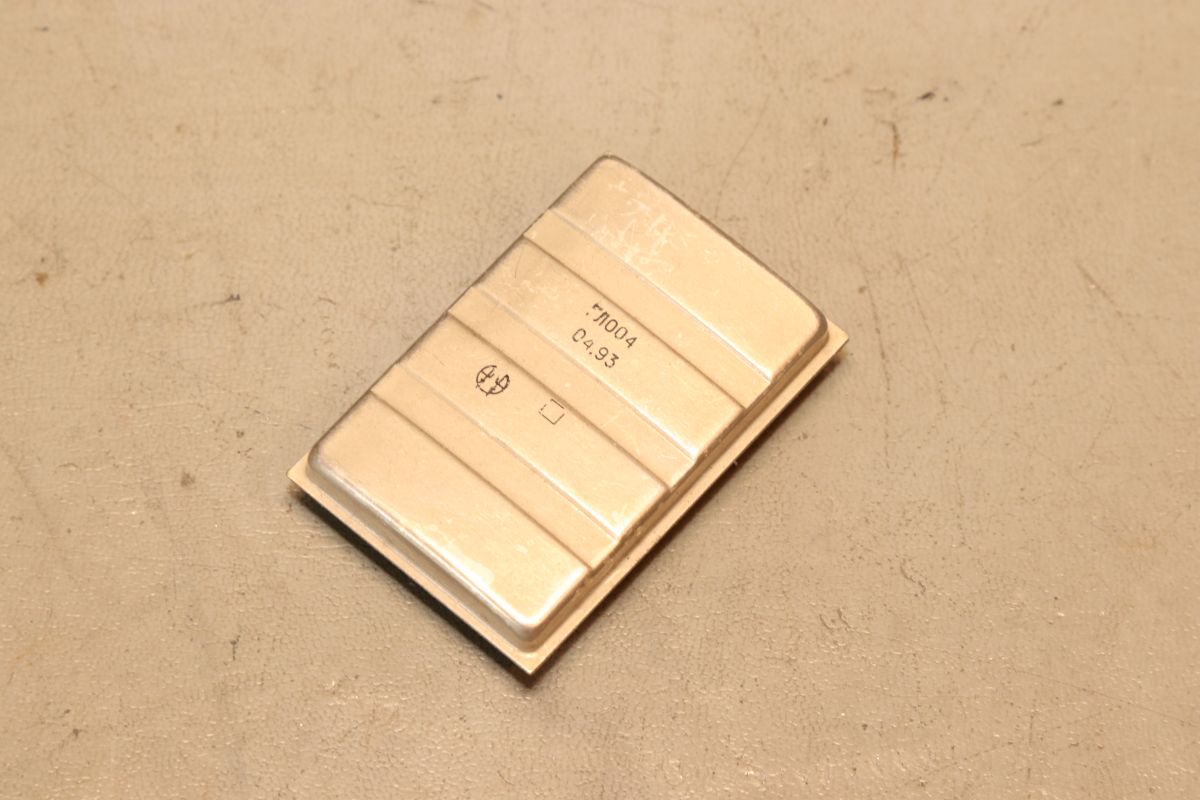

{Soviet Hybridbaustein GL004 (ГЛ004)} Vor geraumer Zeit sind mir einige interessante Hybridbausteine aus Sovietzeiten in die Hände gefallen. Eigentlich schon aus Nachfolgezeiten, da 1991 ja schon das Ende dieses Staatenbundes markierte... Nichtsdestotrotz möchte ich euch diese Brachialtechnik nicht vorenthalten. Zuerst das Prachtstück GL004, zu dem man nur sehr wenig im Internet findet:

GL034

GL034

Der Deckel wäre was für Zerobrain: er lässt sich mit einem Seitenschneider problemlos abtragen.

GL034

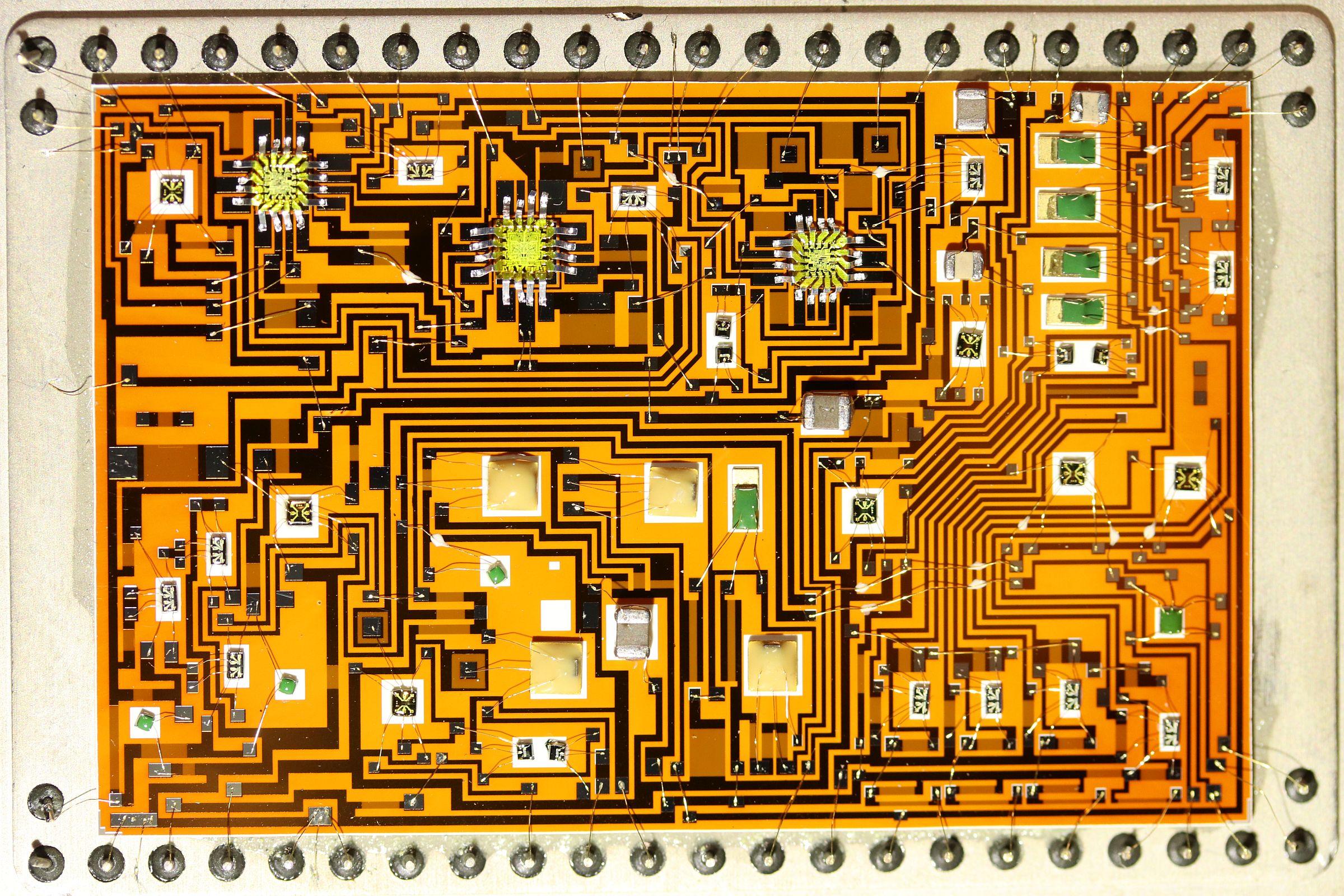

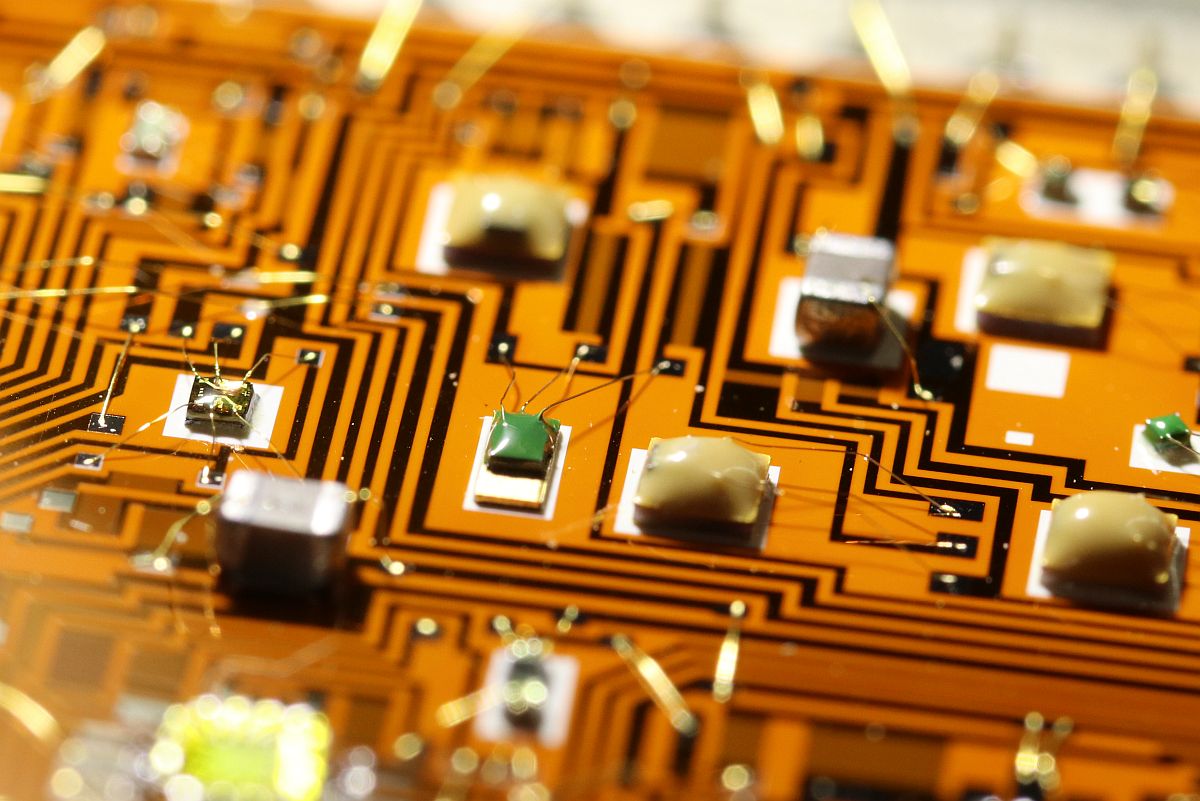

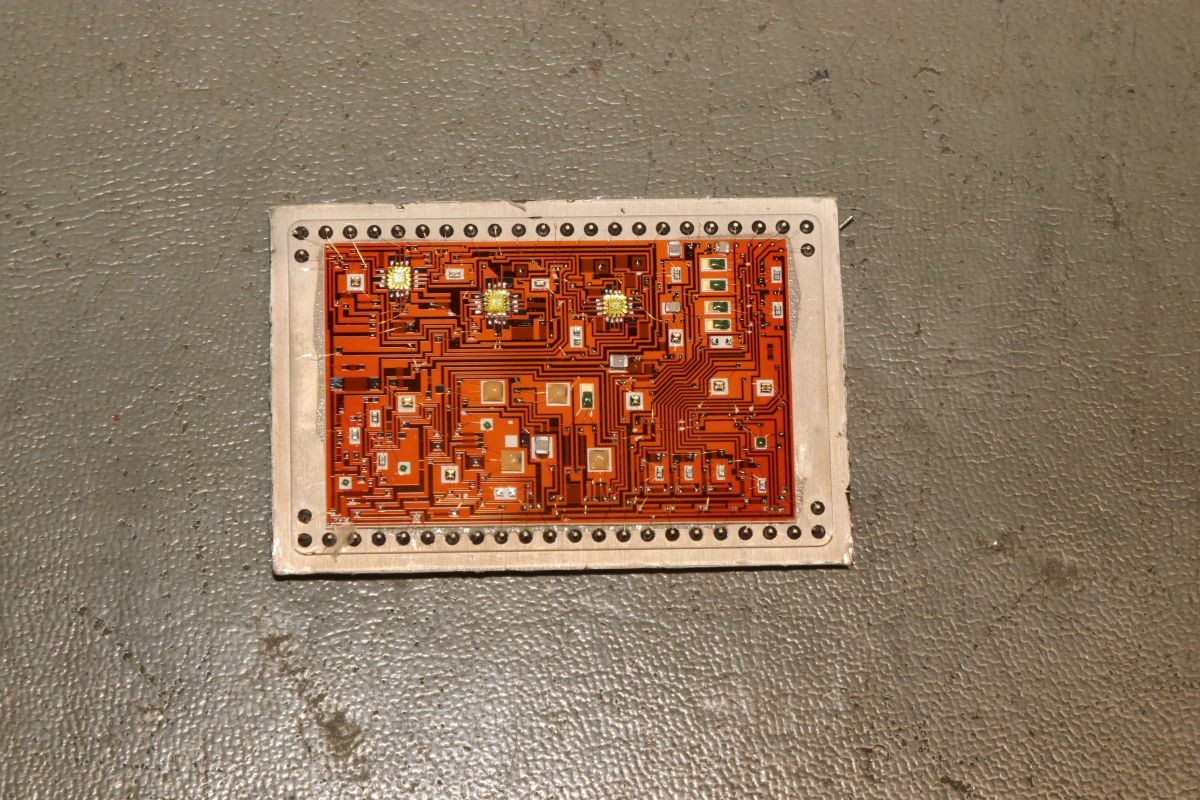

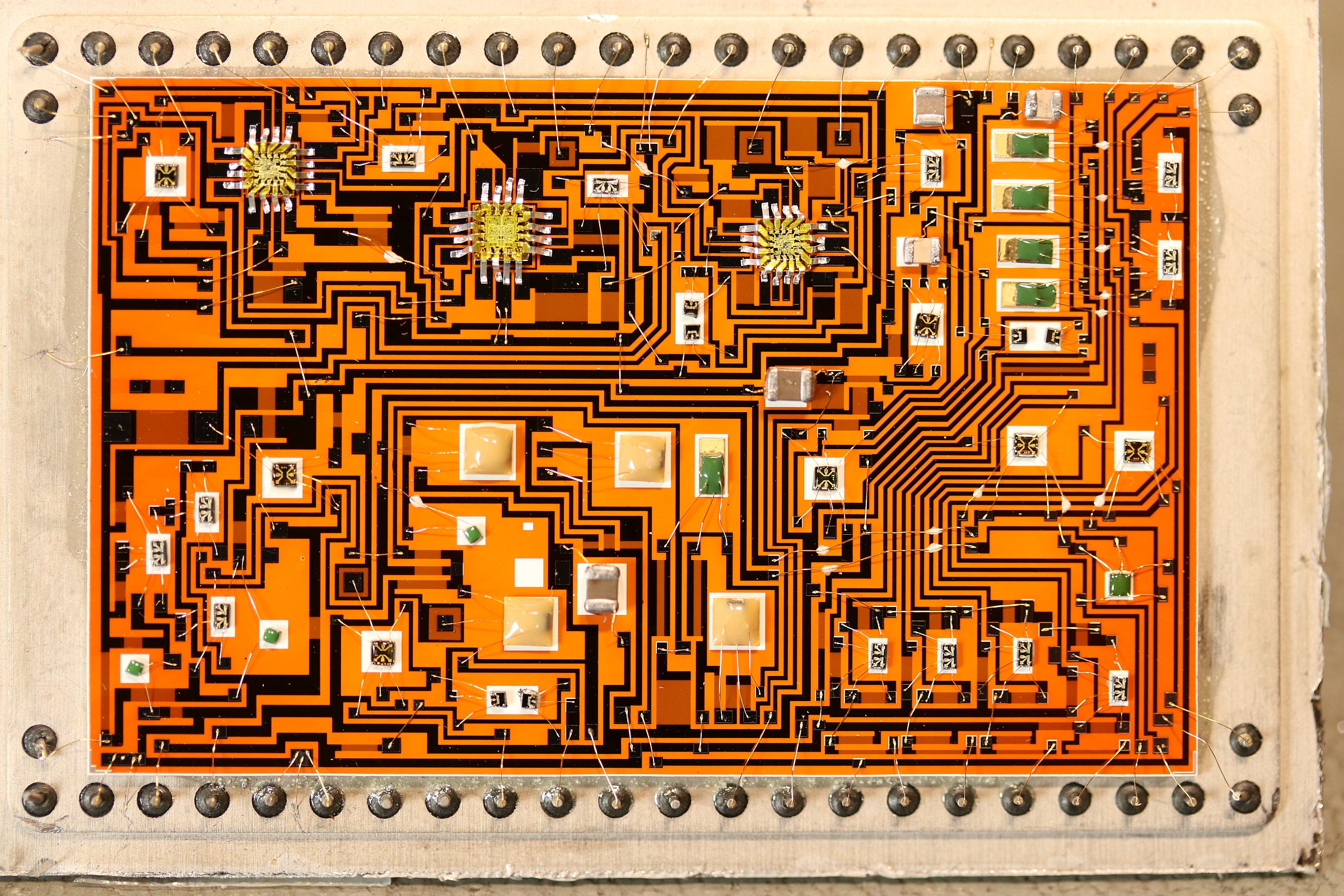

Darunter befindet sich ein interessantes Konstrukt: Einzeltransistoren, ICs und Dioden fein säuberlich auf ein Substrat gebondet... Die nächsten Fotos werden auf Mausklick richtig groß!

GL034

GL034

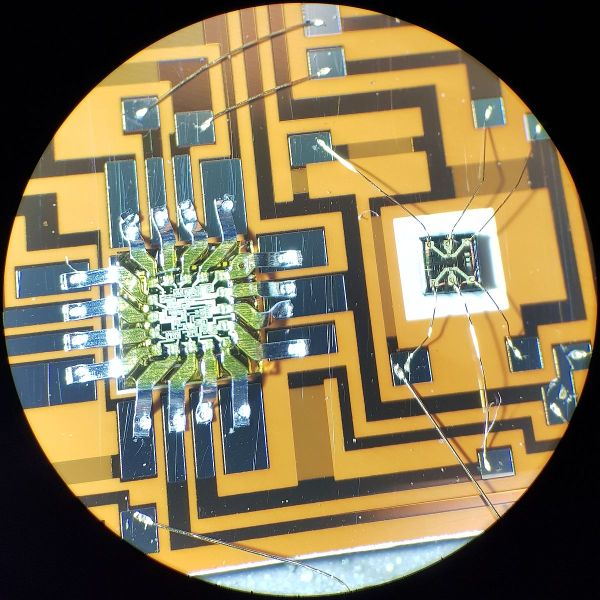

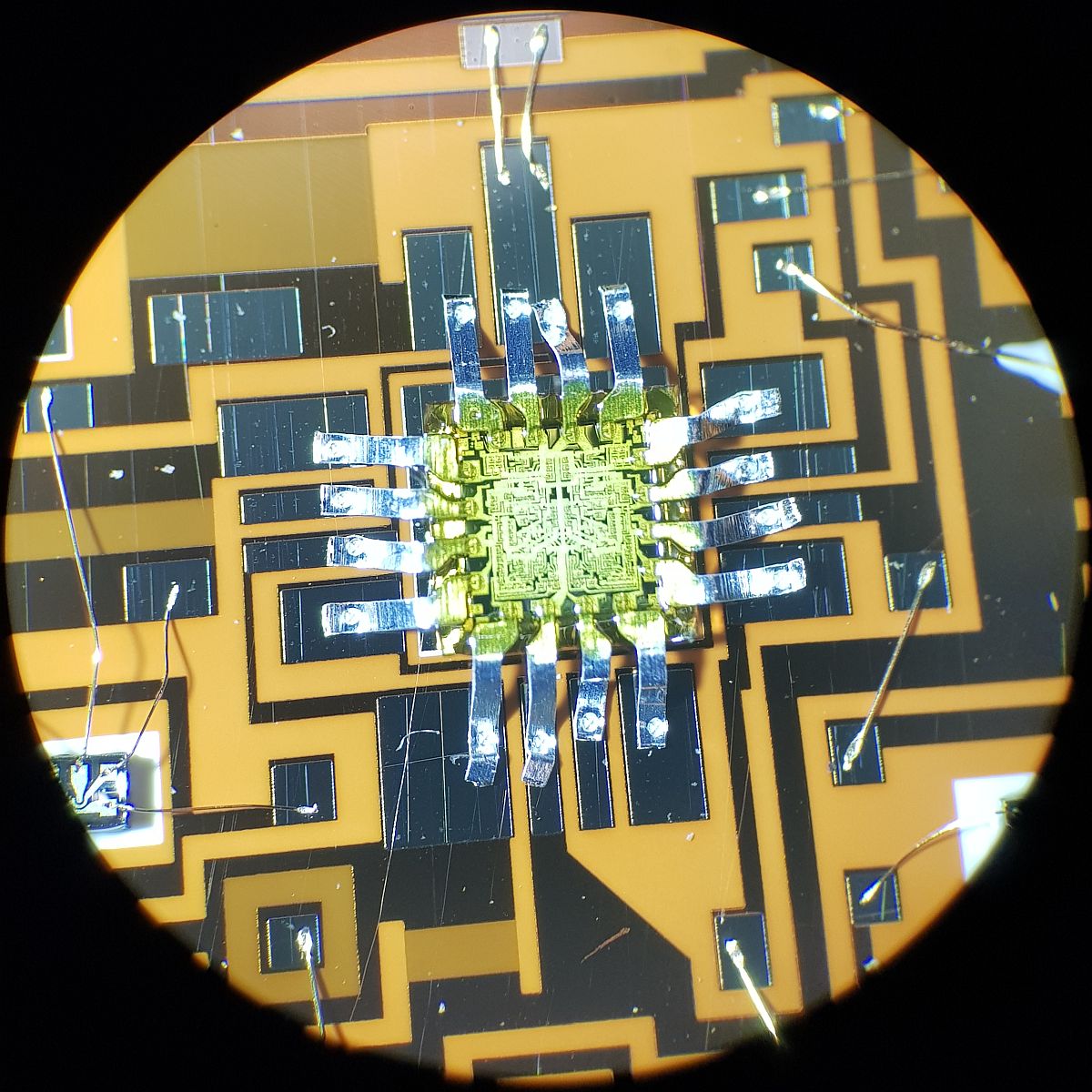

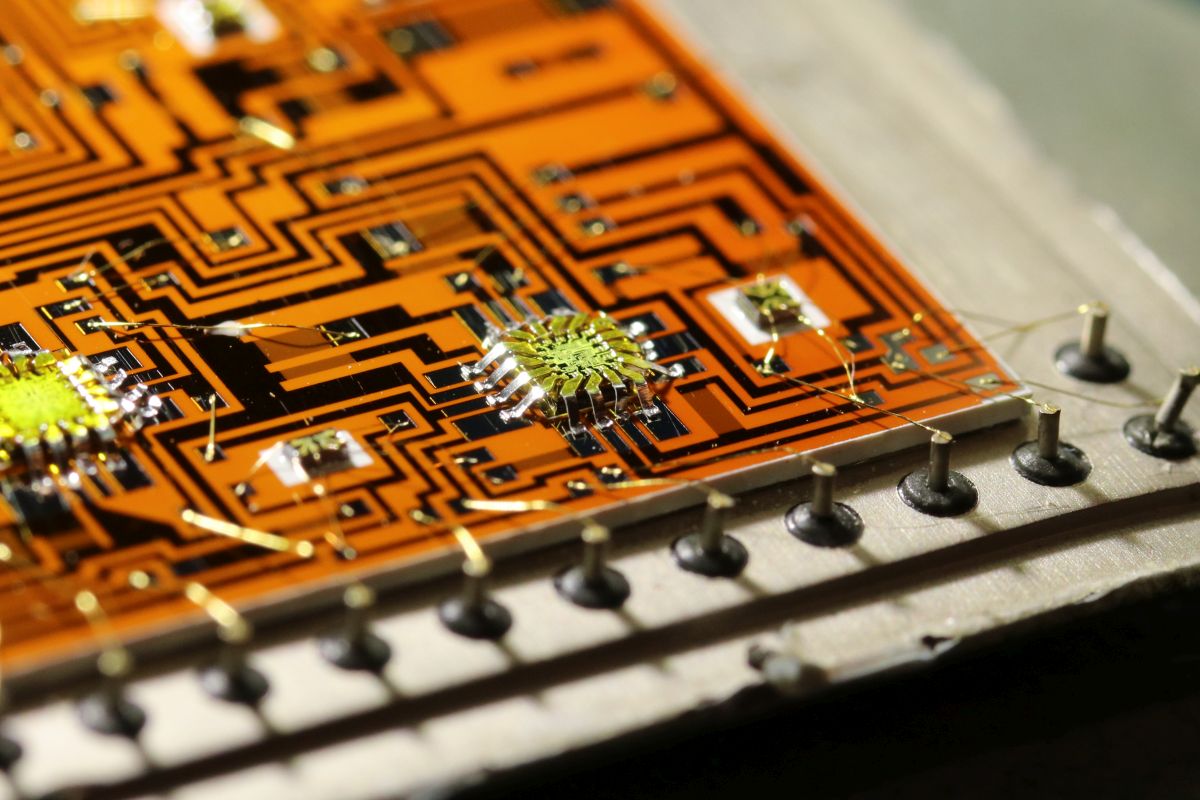

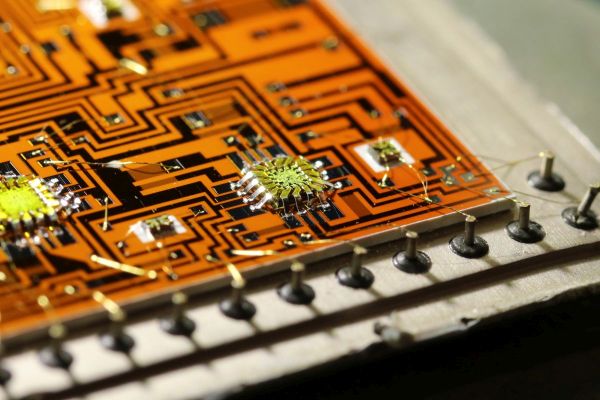

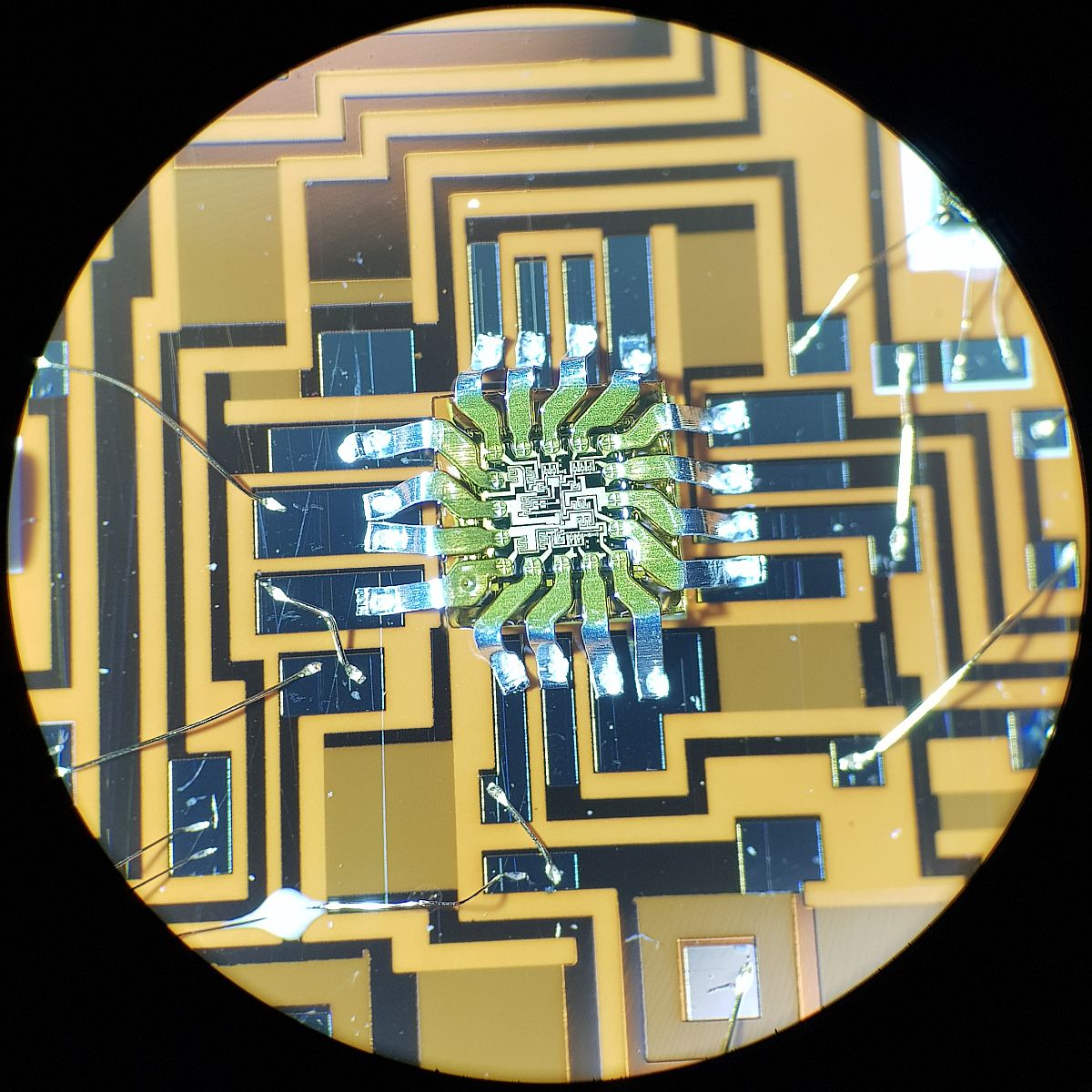

Das sieht nach sehr viel Handarbeit aus - das ist alles viel zu krumm und schief für eine vollautomatisierte Fertigung. Die ICs befinden sich in einem separaten Plastegehäuse mit Aluminiumpins, die dann separat auf die nicht wirklich passenden Pads gepresst werden...

GL034

Manche Transistoren besitzen noch einen eigenen Kühlkörper. Standard-SMD-Kondensatoren werden gebondet...

GL034

Man hätte ja auch die Pads passend zu den Pins ausrichten können - aber was nicht passt, wird passend gebogen...

GL034

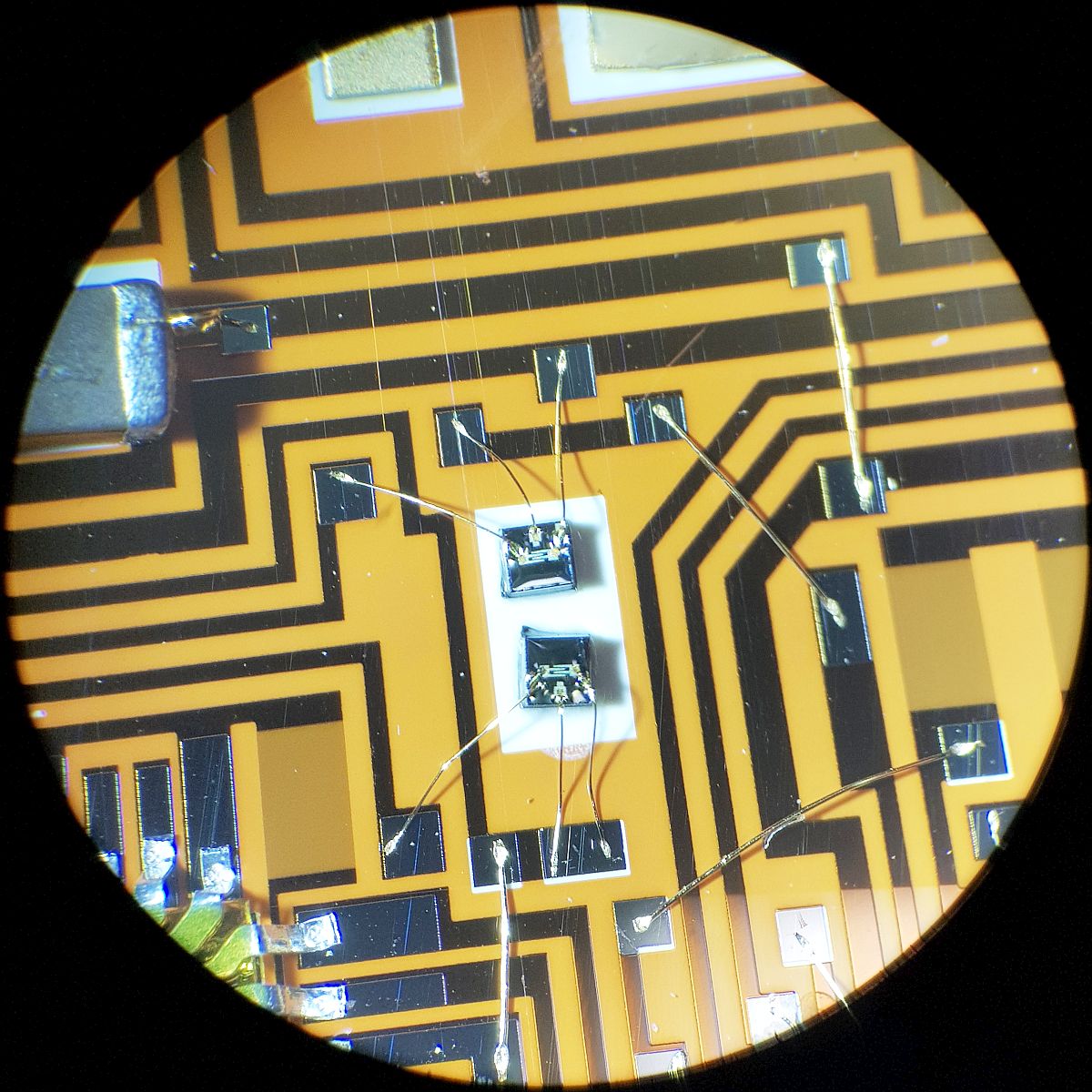

Die Transistörchen sind einzeln mit einem Schutzlack überzogen. Ich vermute, dass diese mit losen Bonddrähten geliefert werden, die dann bei Bedarf einseitig auf das Substrat gebondet werden.

GL034

Noch so ein krummes Ding:

GL034

Ein IC und ein Doppeltransistor daneben.

GL034

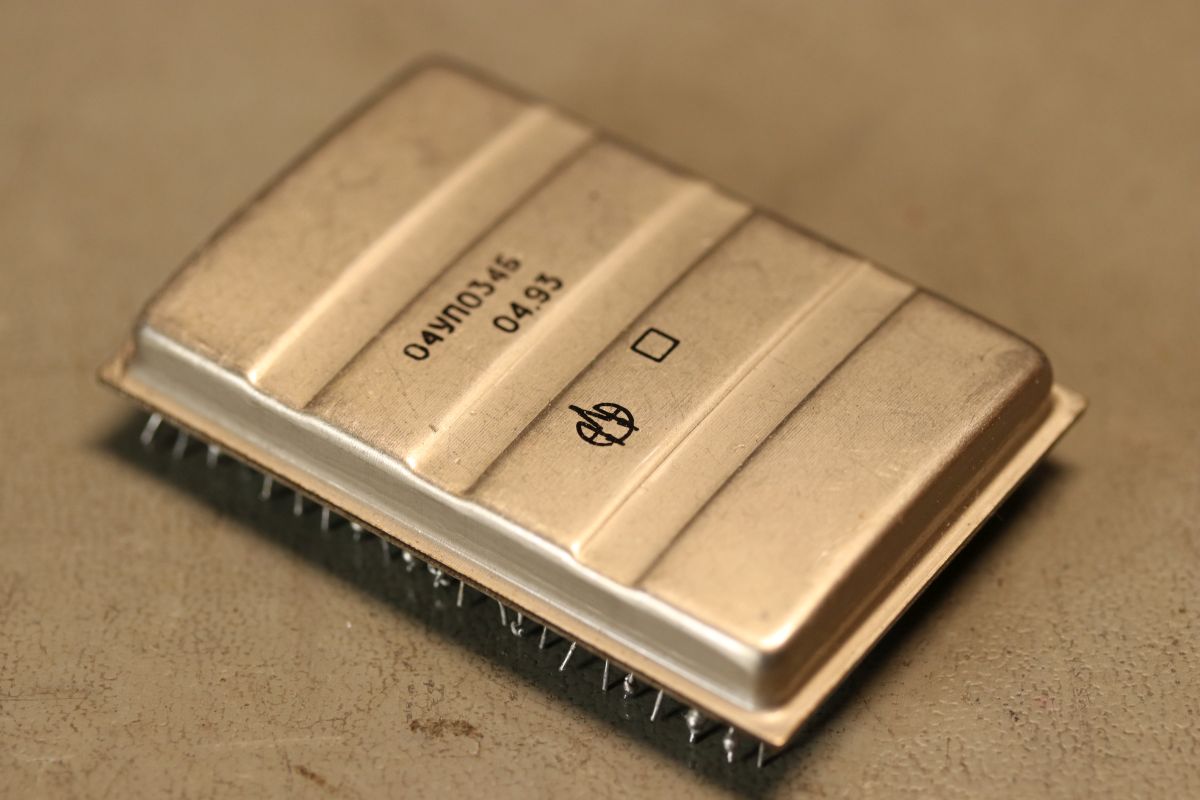

{Soviet Hybridbaustein 04UP034 (04УП034Б)} Der zweite Hybridbaustein ist von ganz anderer Bauart: hier haben wir es mit mehr Leistung und gröberen Bauteilen zu tun.

04UP034

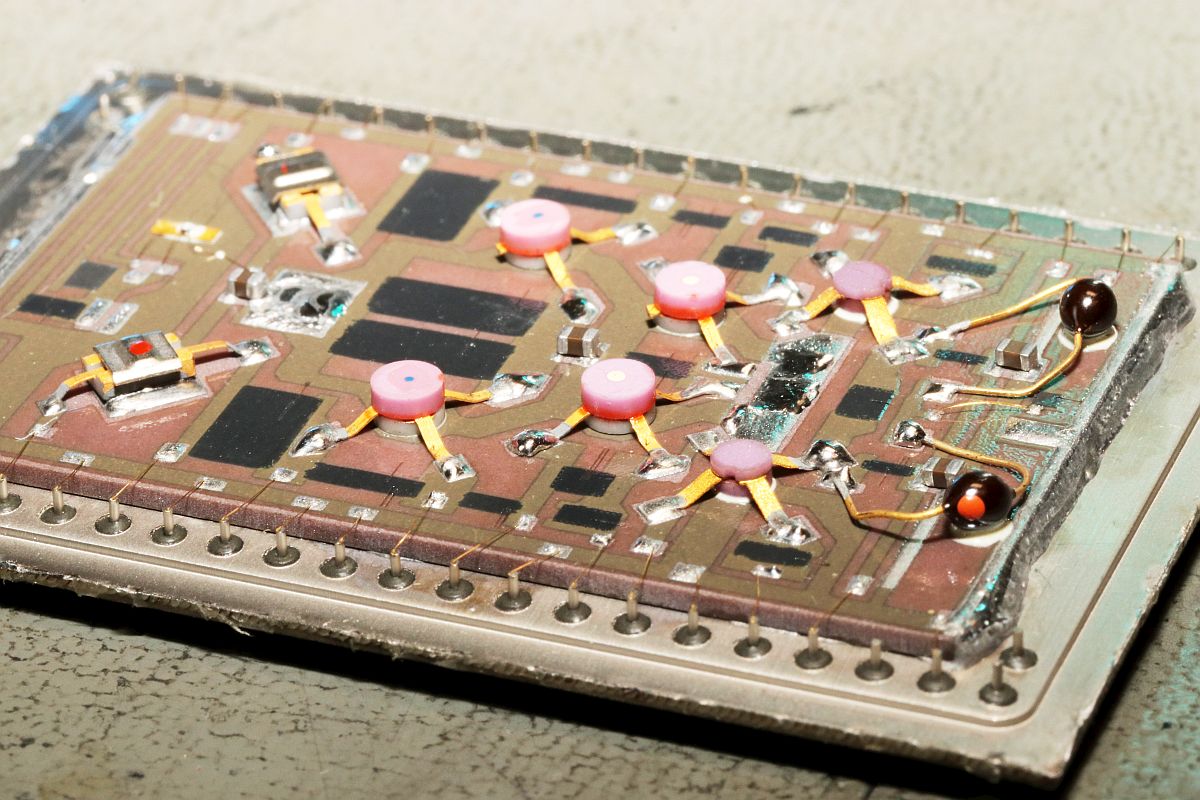

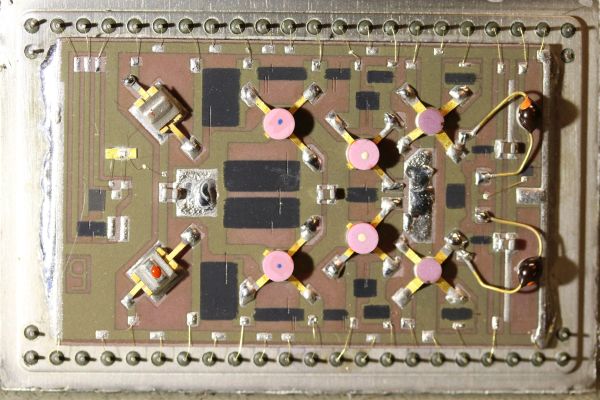

Die Öffnung gestaltet sich ähnlich einfach. Darunter befinden sich aufgeklebte Keramiktransistoren, Dioden und abgeglichene gedruckte Widerstände.

04UP034

Auch hier sieht es heftig nach mühsamer Handarbeit aus...

04UP034

Die mir bekannten Abgleichspuren mittels Laser erkennt man eigentlich an Schmauchspuren. Hier fehlen diese völlig - kann es sein, dass hier mittels einer winzigen Trennscheibe oder einer Ritznadel abgeglichen wurde? Vielleicht kann uns ja ein sachkundiger Leser diesbezüglich aufklären!

04UP034

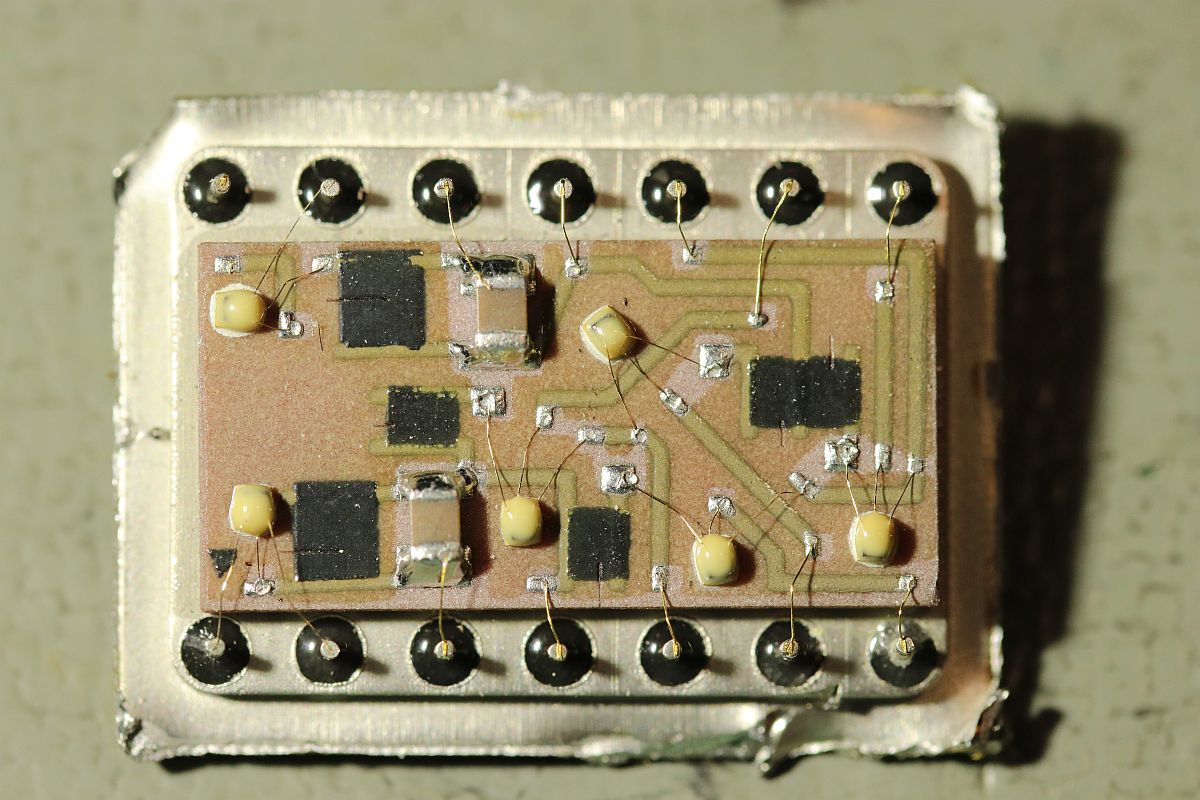

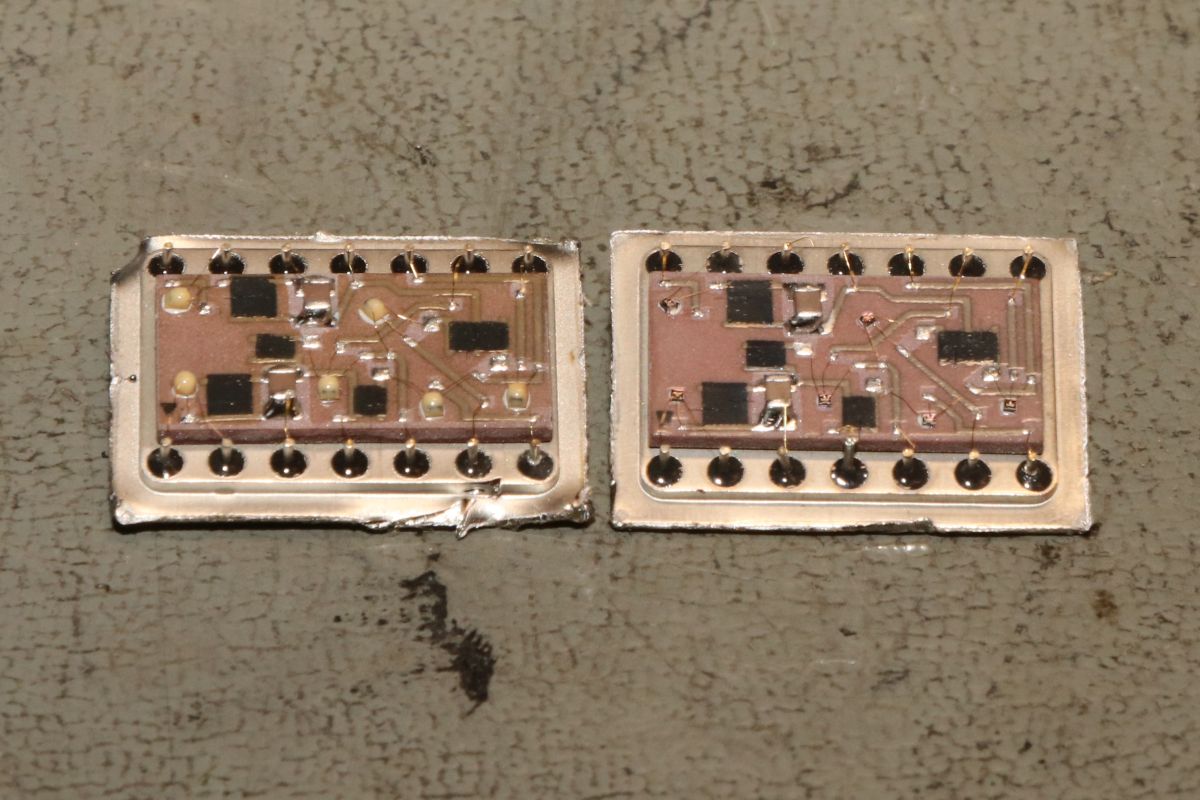

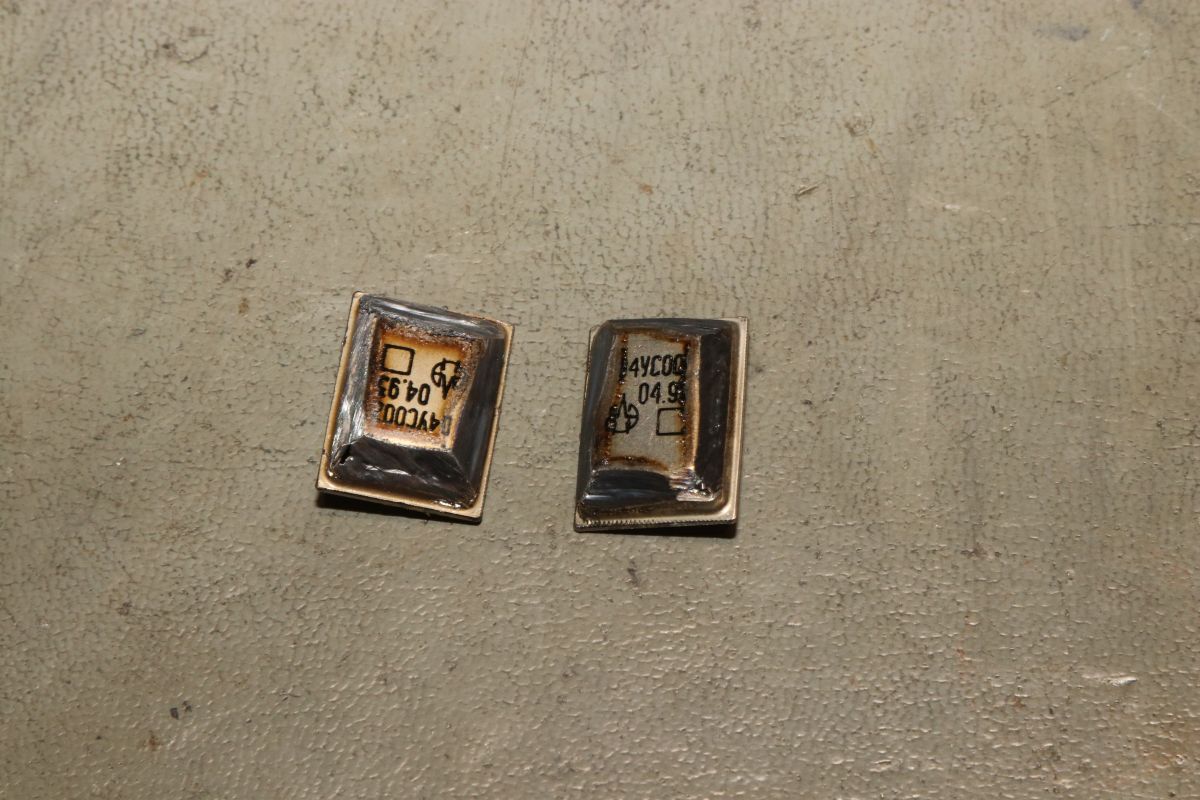

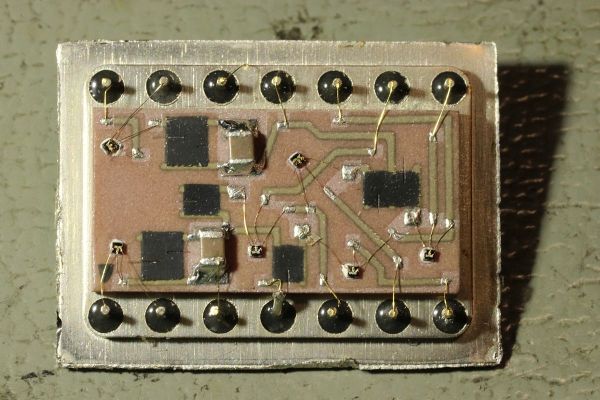

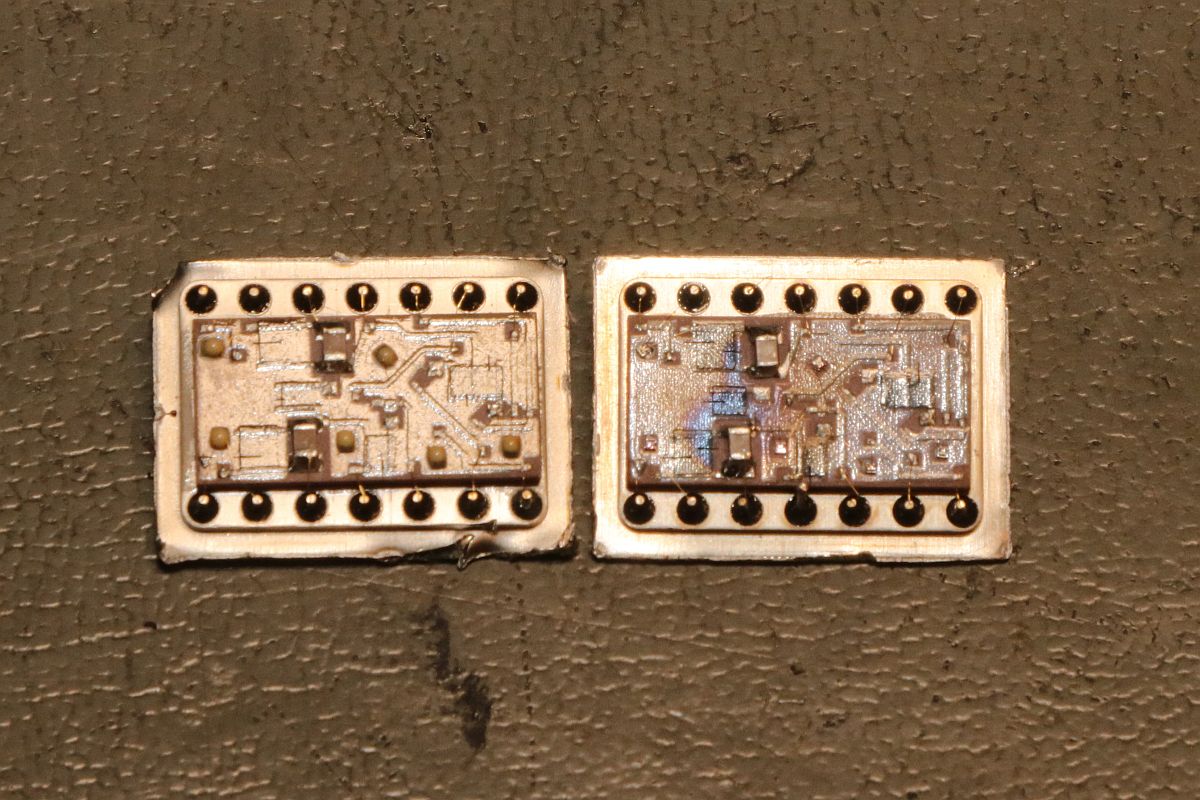

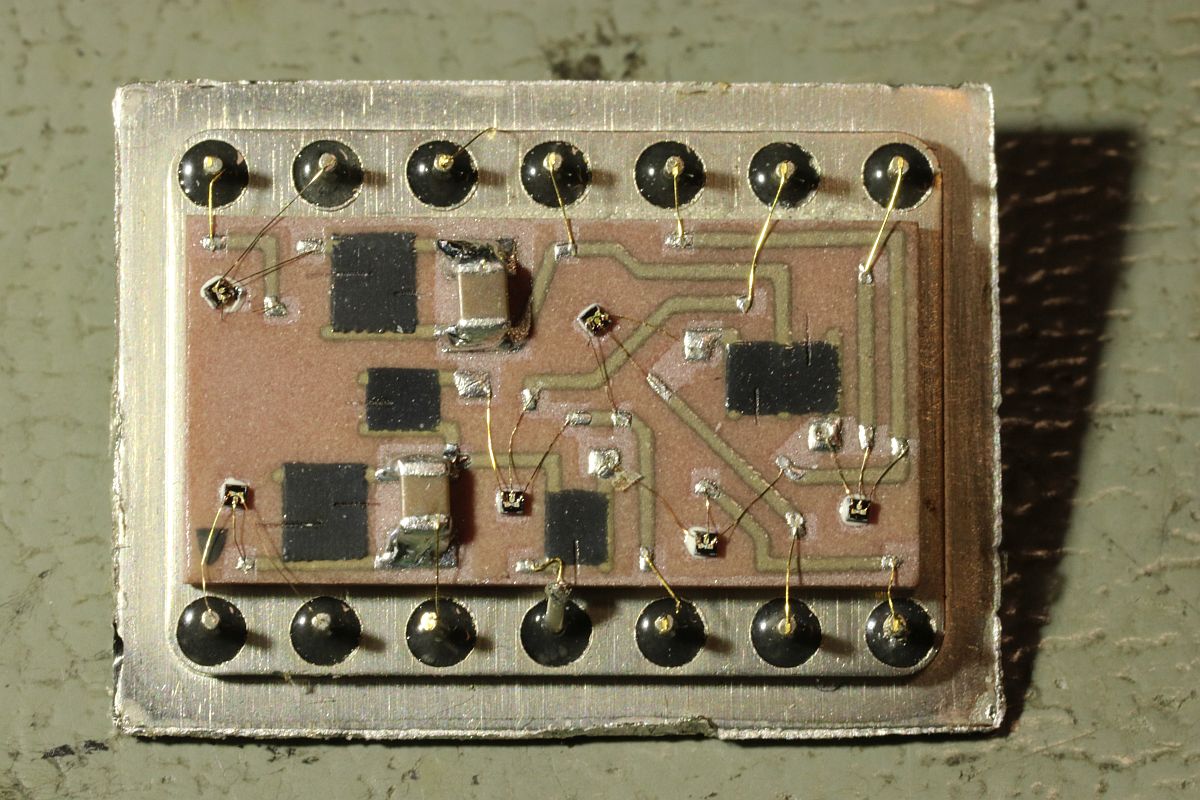

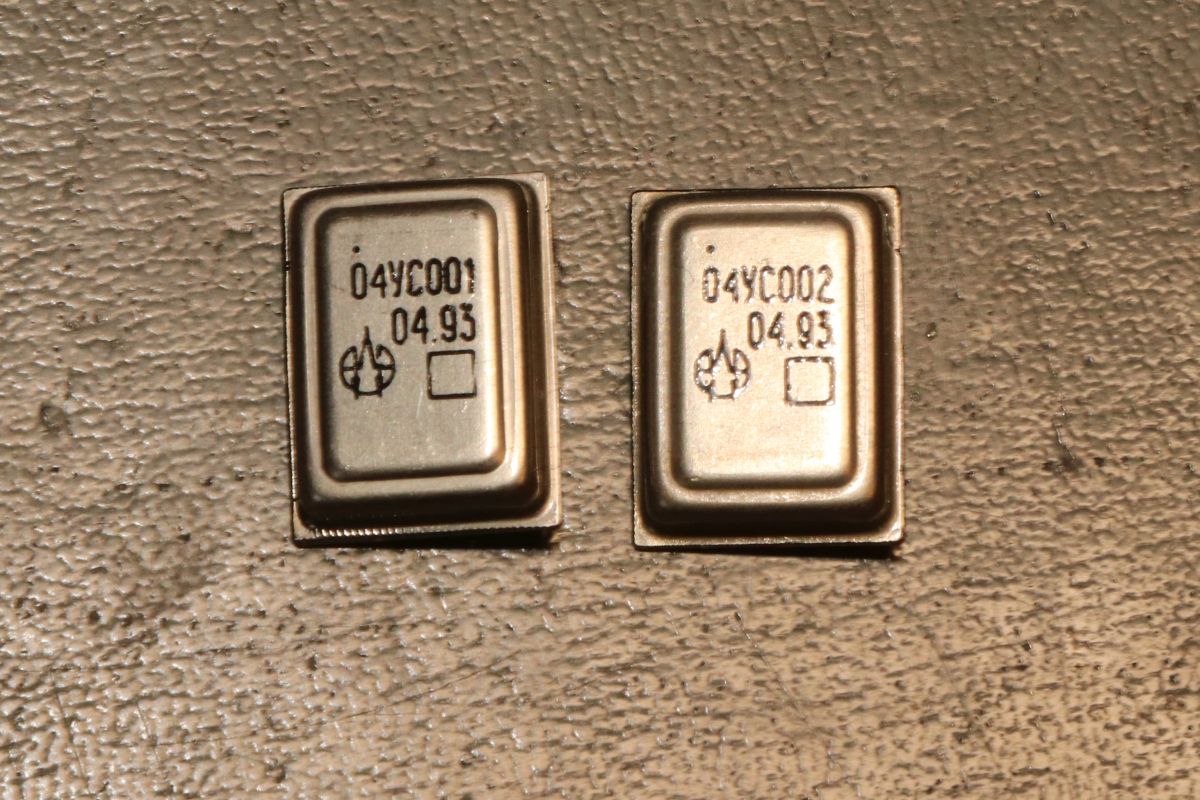

{Soviet Hybridbaustein 04US001 (04УС001) und 04US002} noch zwei kleine Hybridvertreter aus der Sovietzeit: nicht wirklich komplex, Laser-abgeglichen und wieder mit putzigen Bonddraht-Transistoren bestückt.

04US001

04US001

04US001

04US001

04US001

04US001

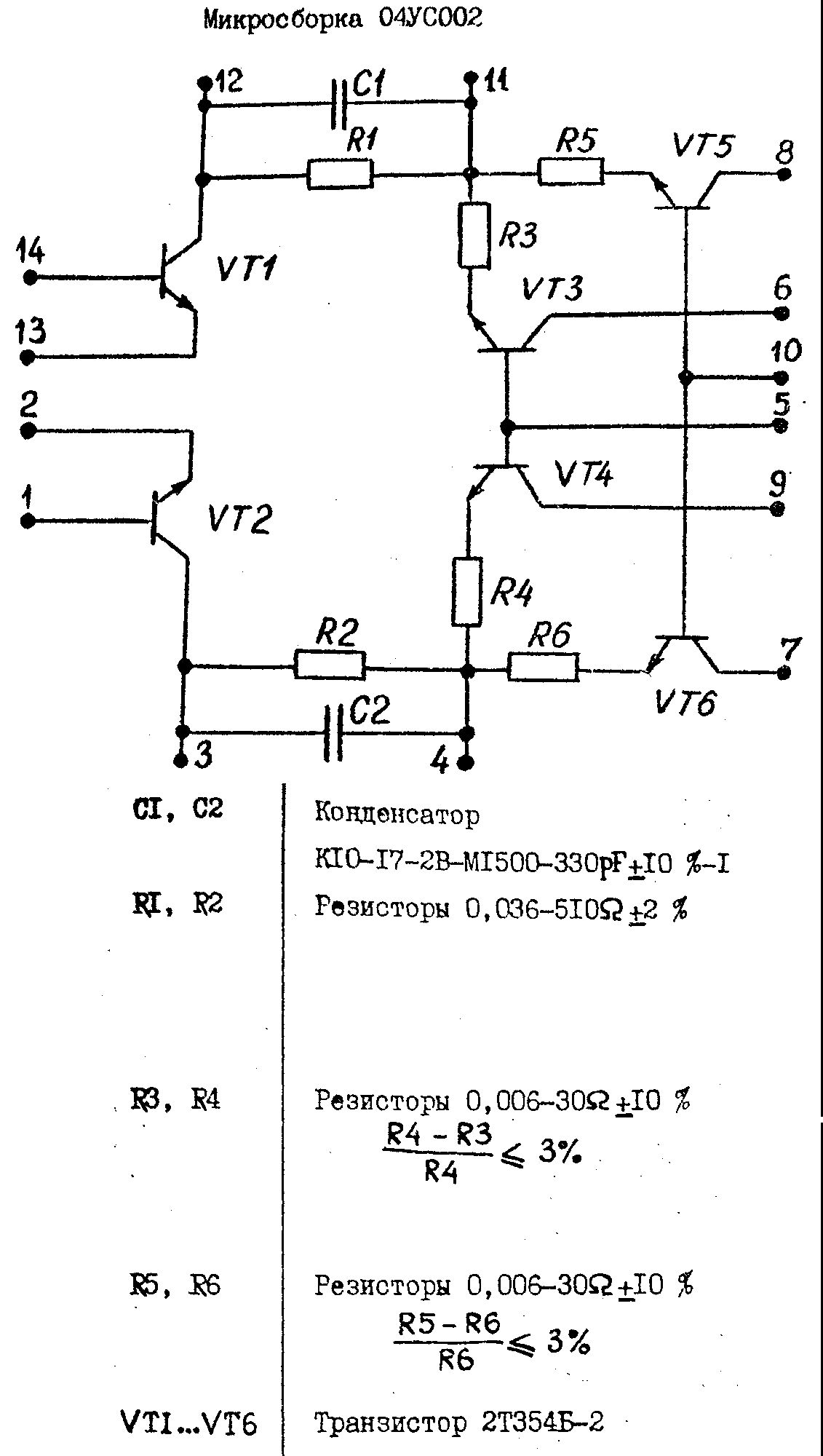

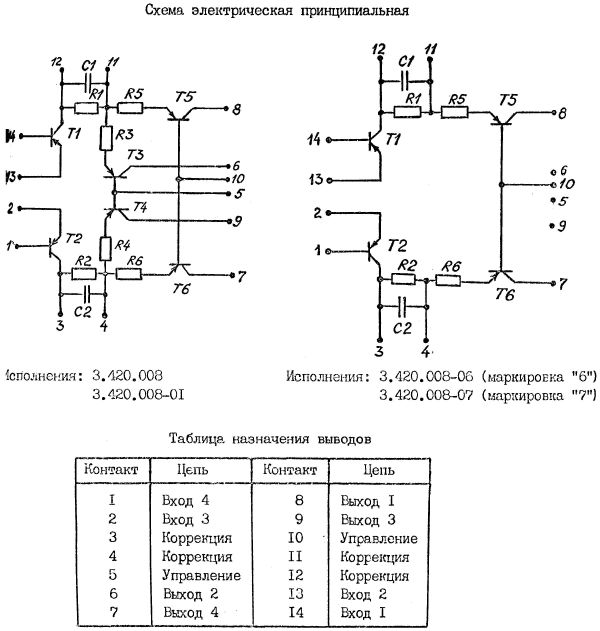

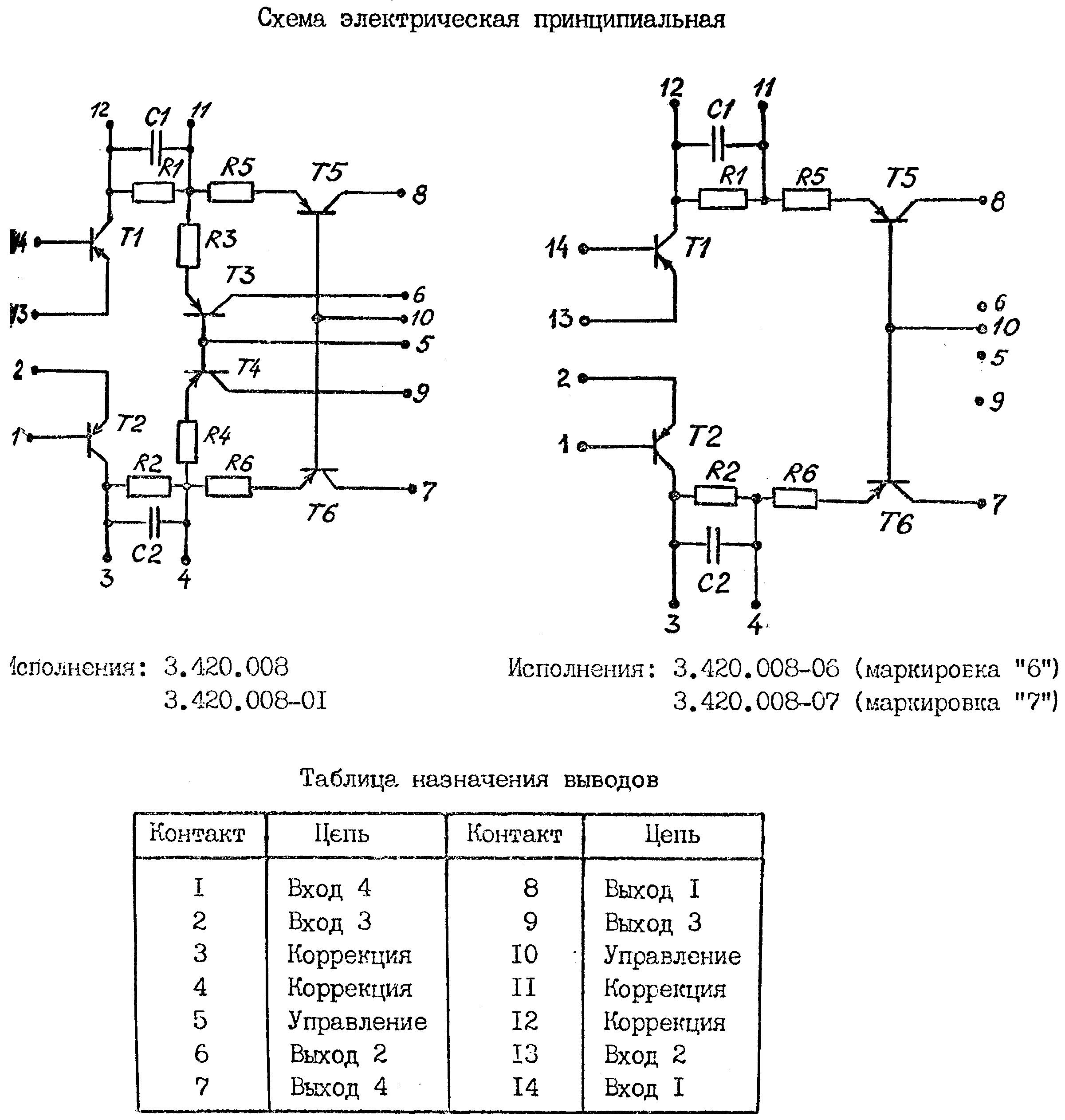

Und wen jetzt noch die Schaltpläne interessieren - hier sind sie:

04US001

04US001

04US001

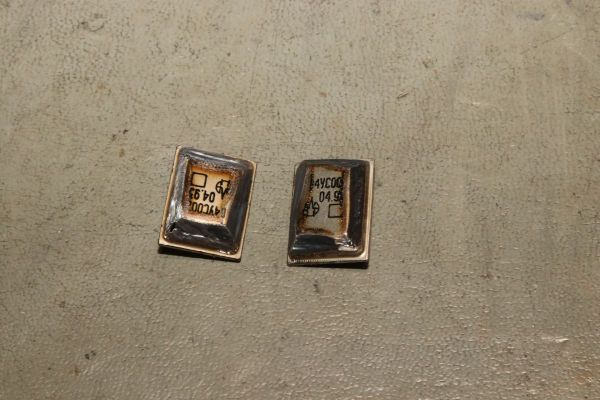

Und falls jemand die einzelnen Transistoren haben möchte...

04US001

04US001

04US001

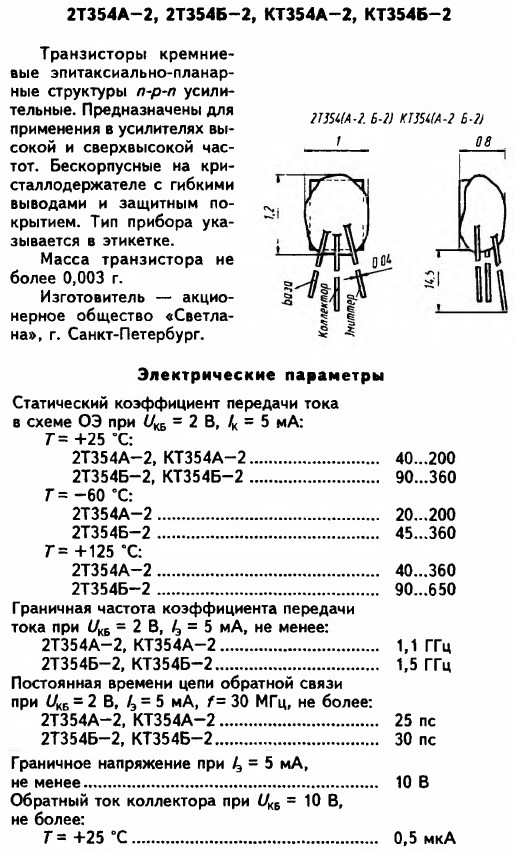

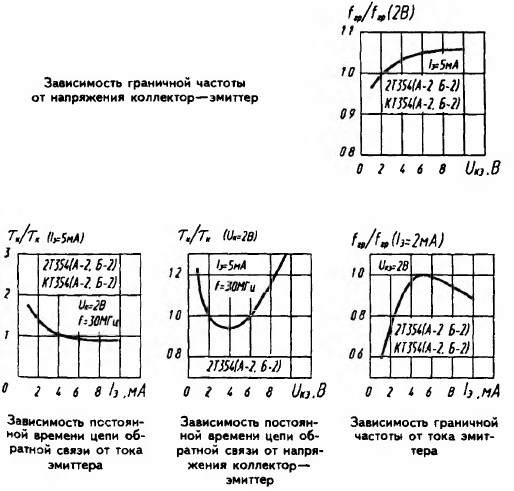

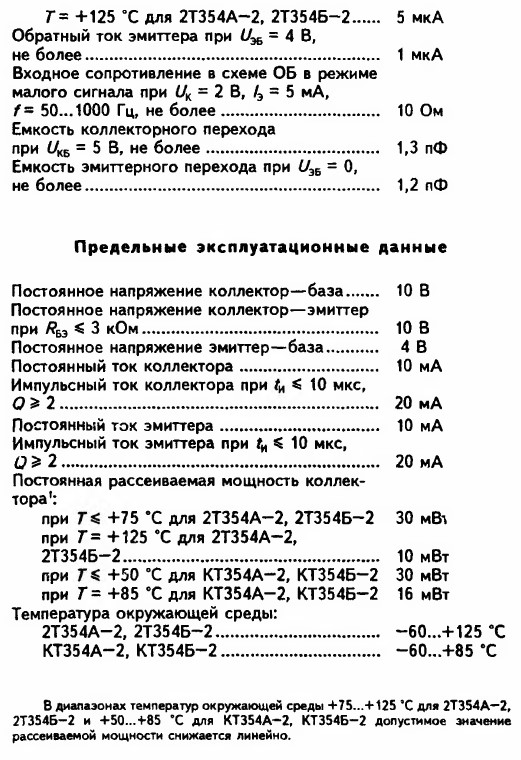

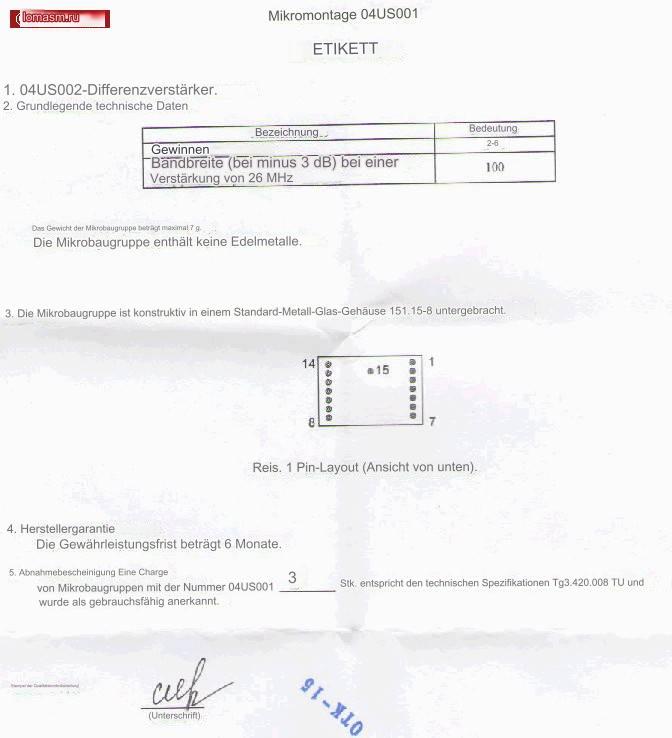

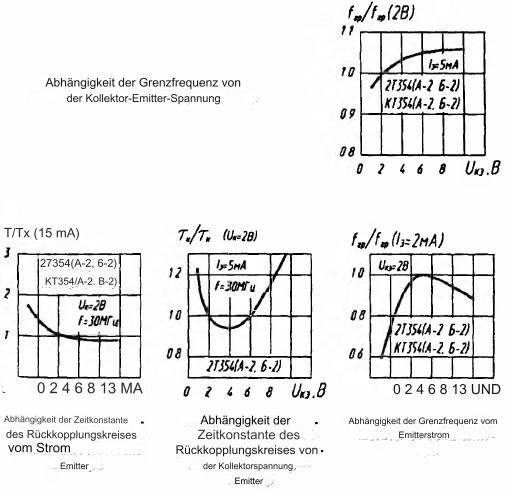

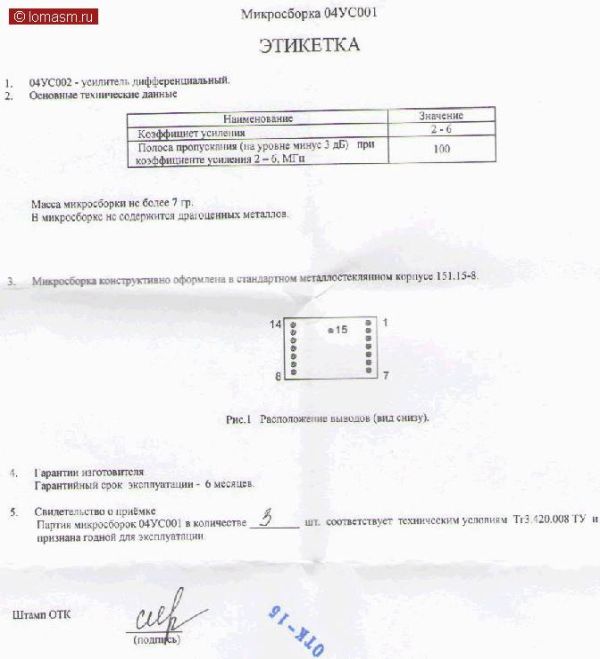

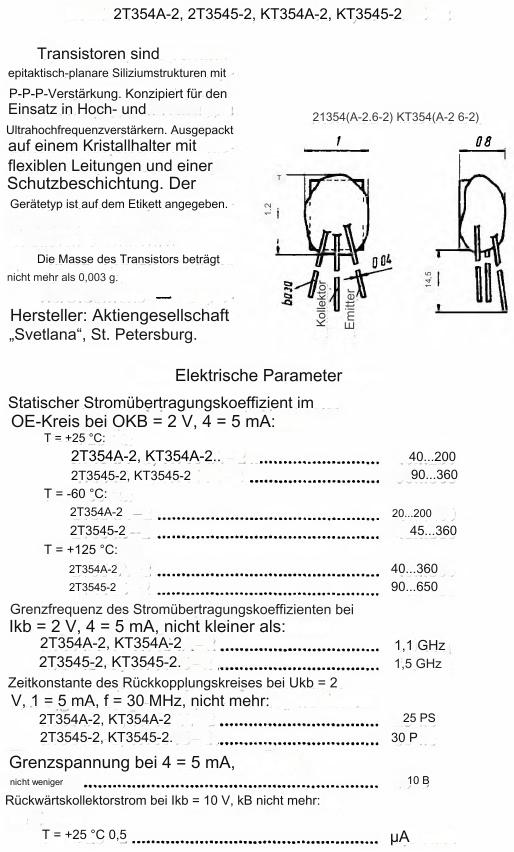

{Datenblätter in Deutsch} Ein treuer Leser meiner Seiten hat mir freundlicher Weise eine deutsche Übersetzung der russischen Datenblätter zugeschickt - vielen Dank an Just Right! Für Übersetzungsfehler möge man die Beschwerde bitte an Google Translate senden... ;-)

04US001

04US001

04US001

04US001

04US001

04US001
