{Einbau Nadeldrucker DMTP-3} Hier ein weiteres ungewöhnliches Exponat aus der Frühzeit der elektronischen Datenverarbeitung: ein 7-Nadel-Drucker als extrem schmale Einbauvariante von Practical Automation Inc.

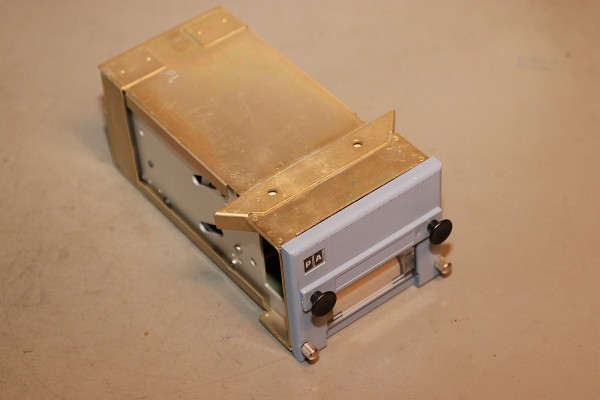

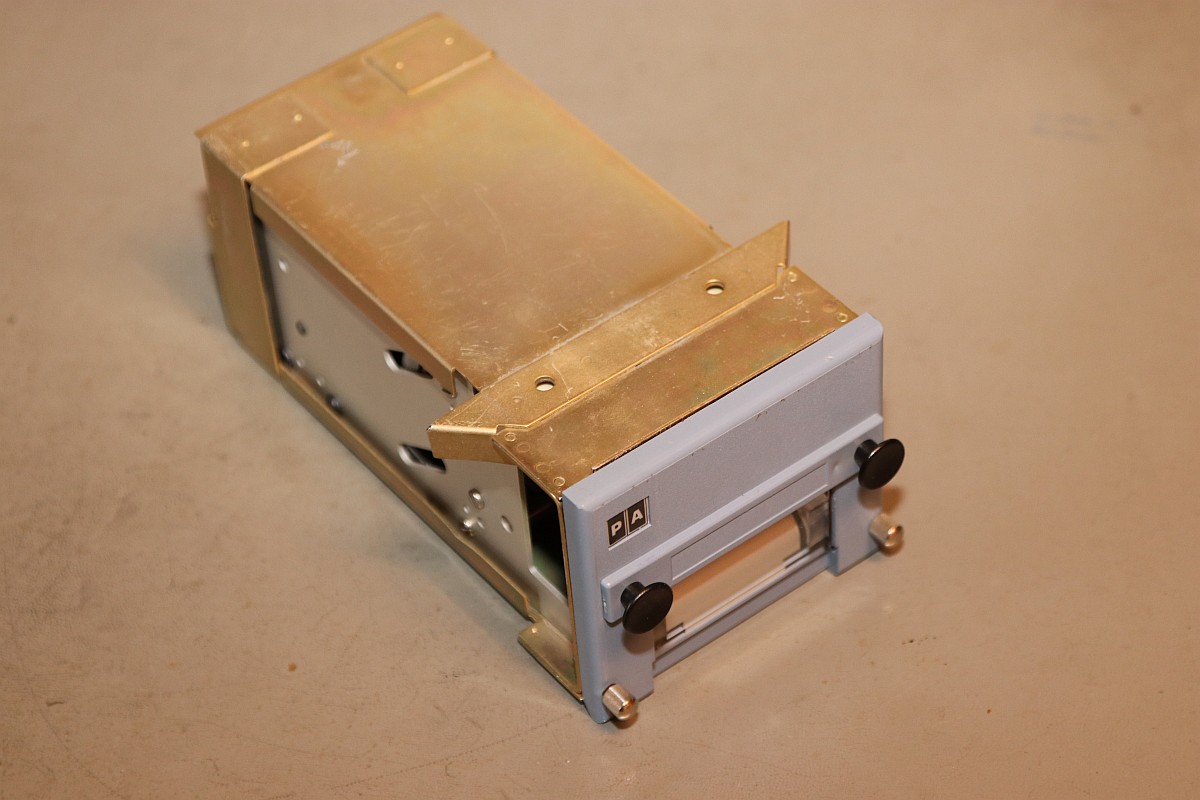

![Nadeldrucker](img_nadel/nadel_01_tn.jpg)

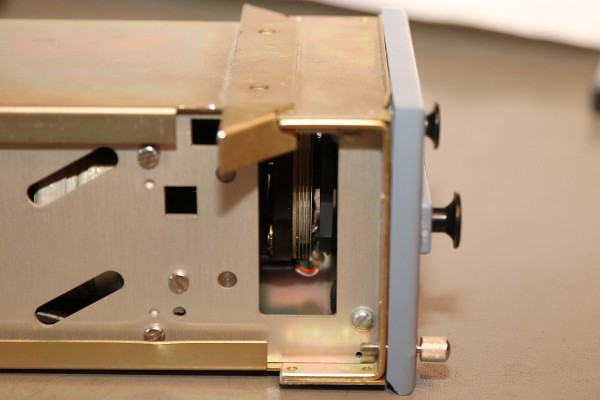

Der Druckkopf bestimmt die Gerätegröße...
![Nadeldrucker](img_nadel/nadel_02_tn.jpg)

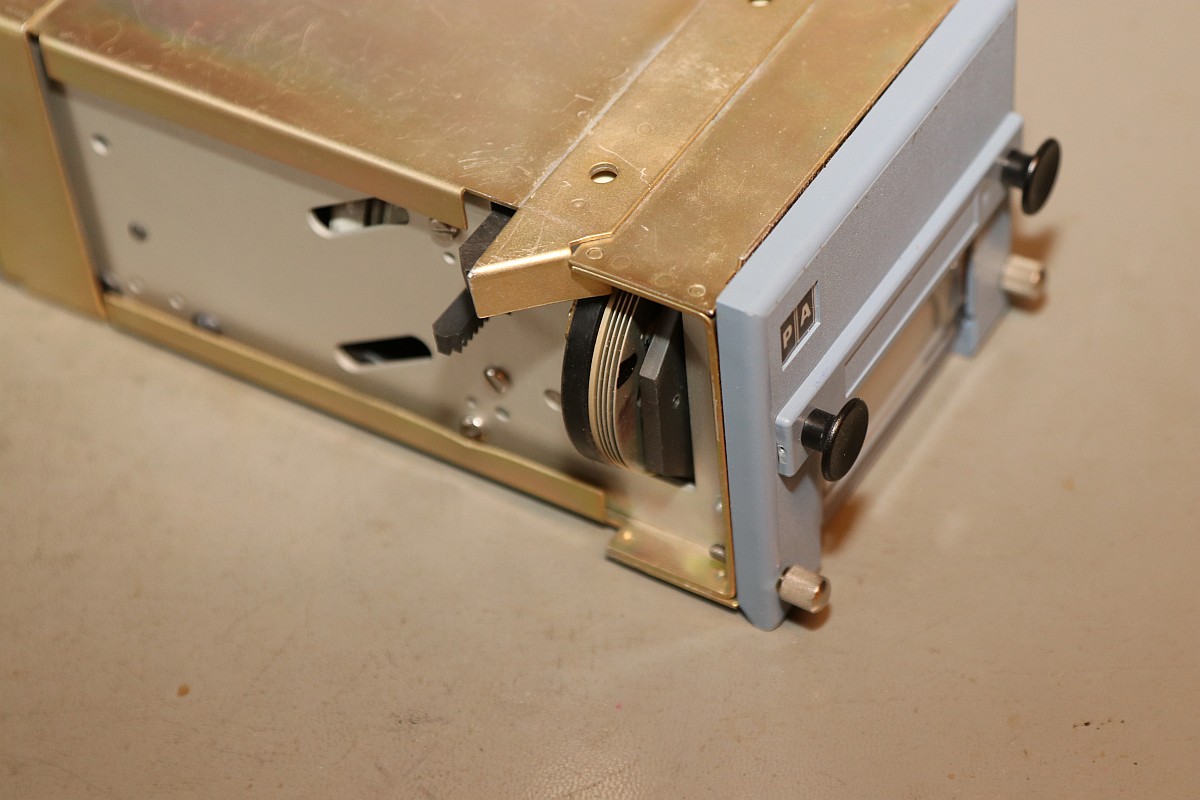

Um den Papierstreifen sinnvoll bedrucken zu können, muss der Kopf Bewegungsfreiheit bekommen:
![Nadeldrucker](img_nadel/nadel_03_tn.jpg)
Der Drucker enthält fast keine Elektronik - die Anschlüsse führen direkt zu den Motoren und Nadelspulen...
![Nadeldrucker](img_nadel/nadel_04_tn.jpg)

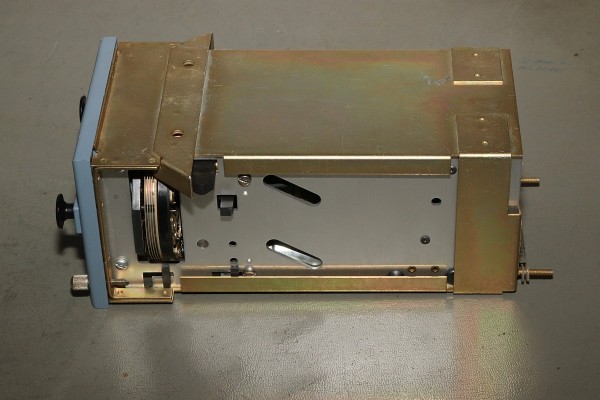

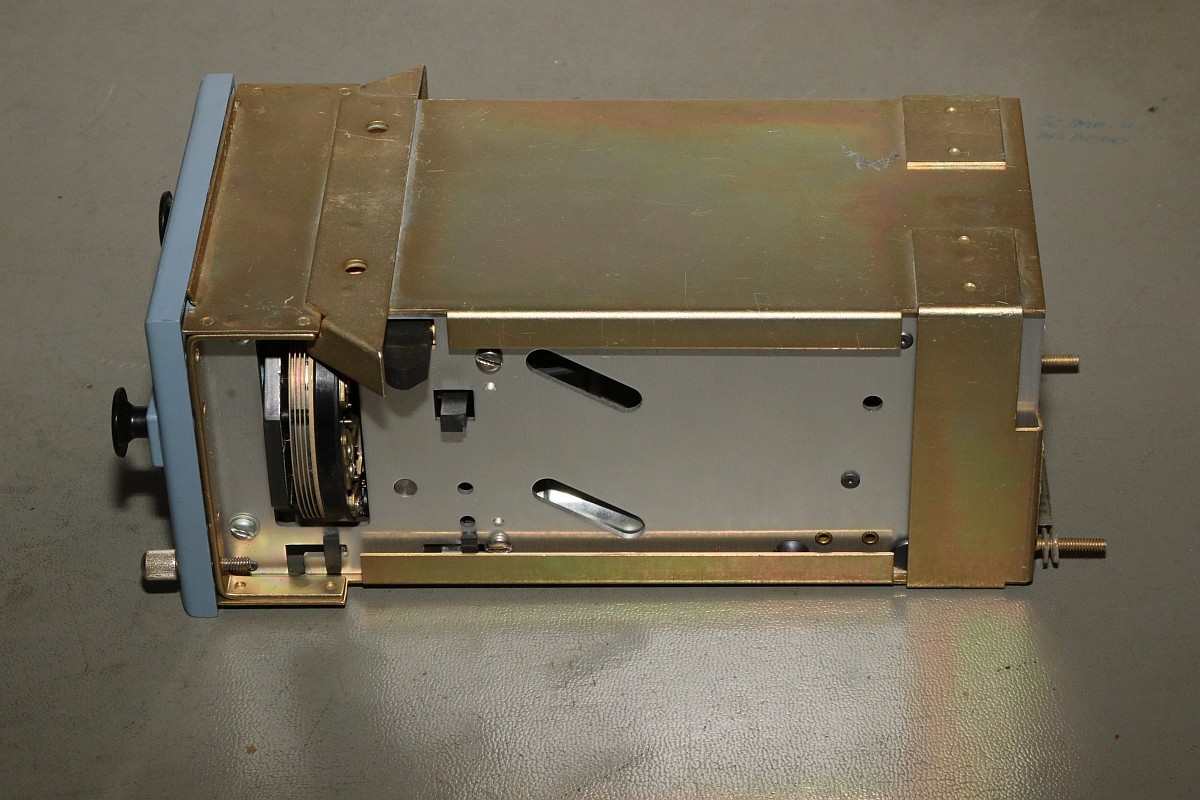

Auch auf der rechten Seite kann der Kopf herausragen...
![Nadeldrucker](img_nadel/nadel_05_tn.jpg)

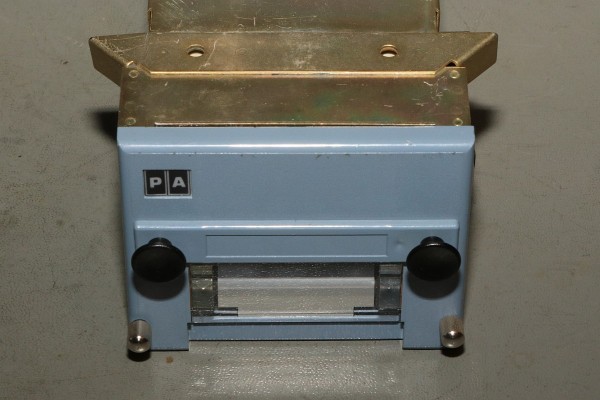

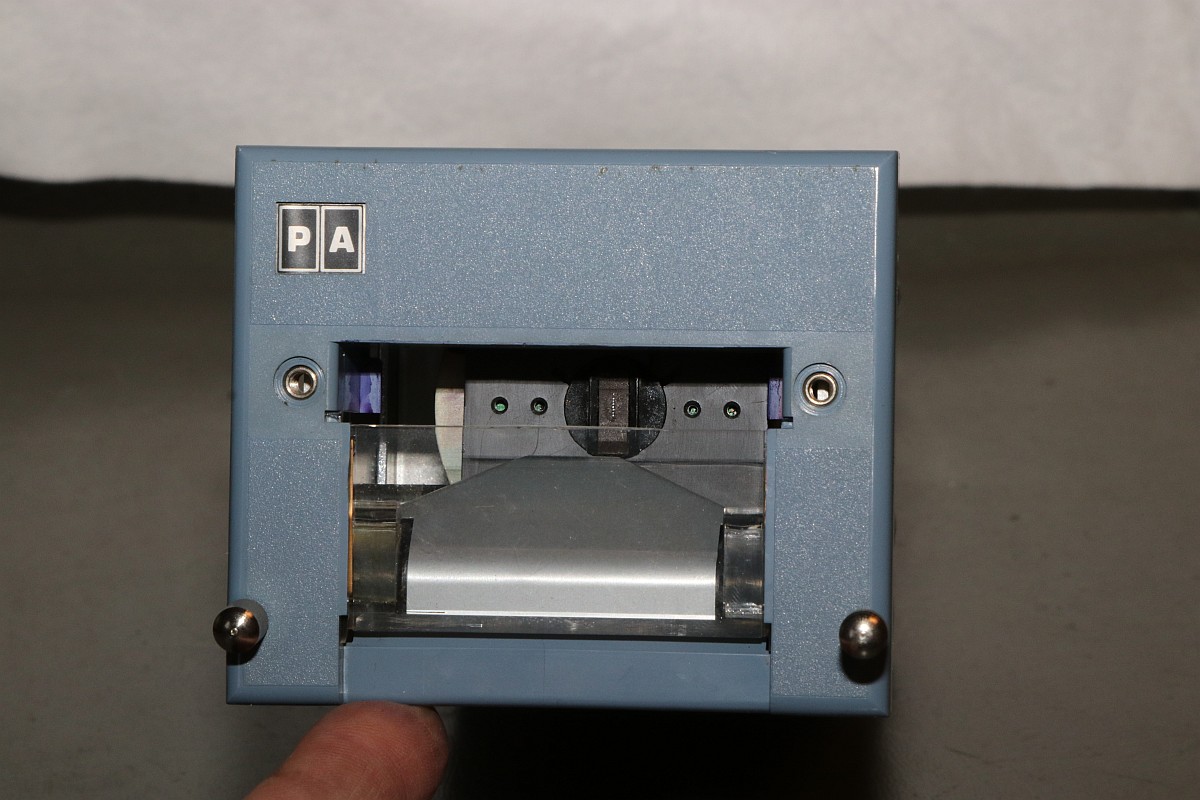

Frontseitig ist der Papierausgabeschacht und das Farbkissen zu sehen.
![Nadeldrucker](img_nadel/nadel_06_tn.jpg)

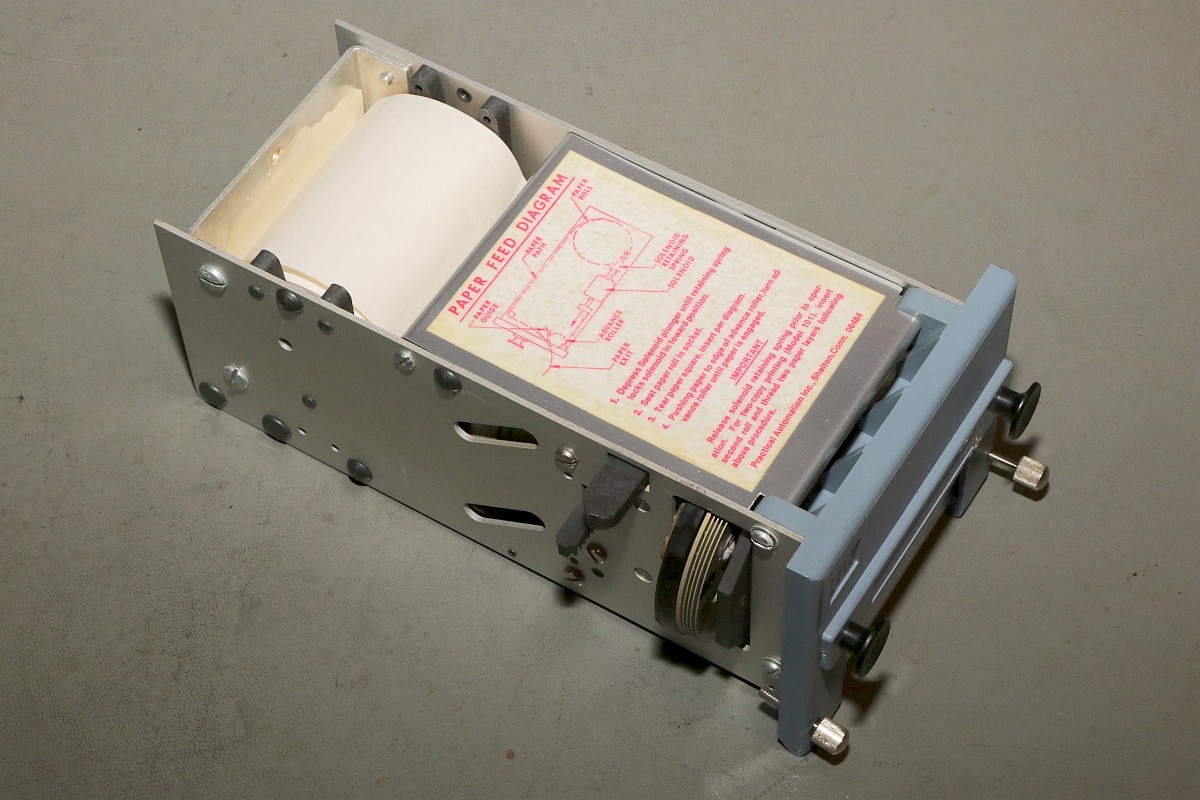

Sogar das Papier wird mit eingebaut.
![Nadeldrucker](img_nadel/nadel_07_tn.jpg)

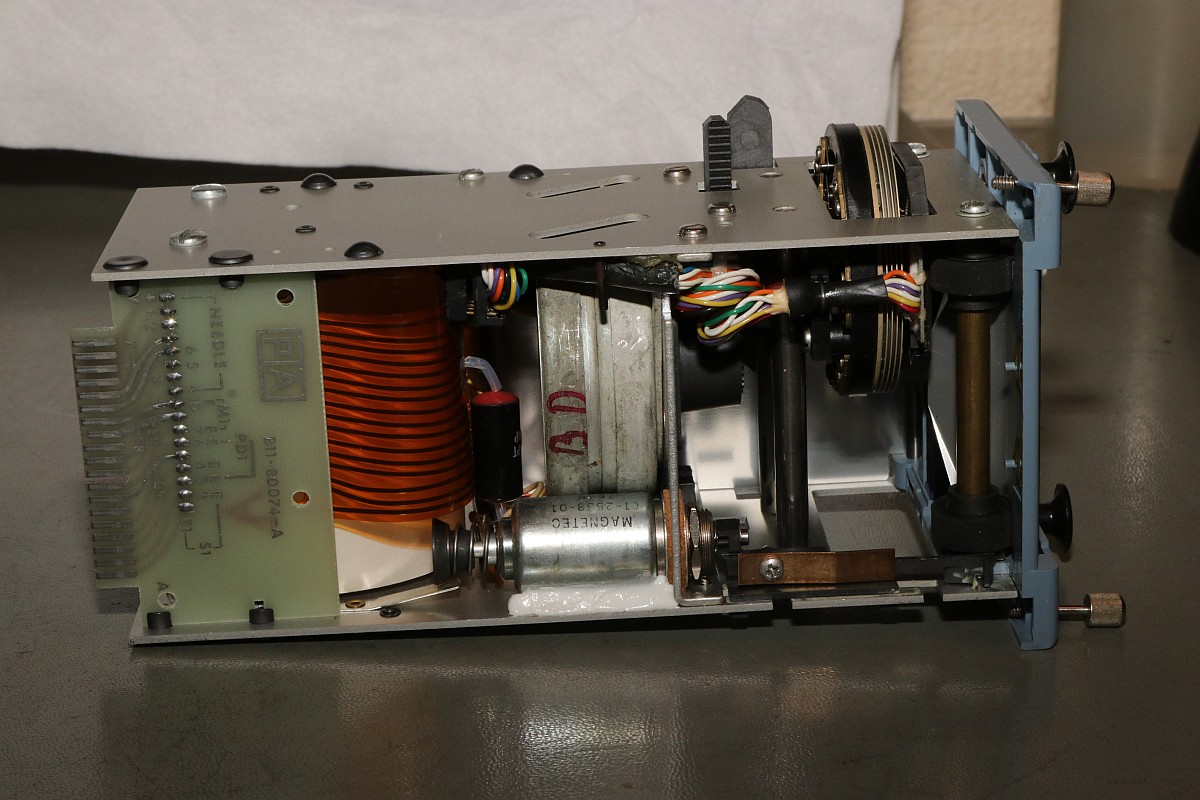

Hauptzutaten: Mechanik...
![Nadeldrucker](img_nadel/nadel_08_tn.jpg)

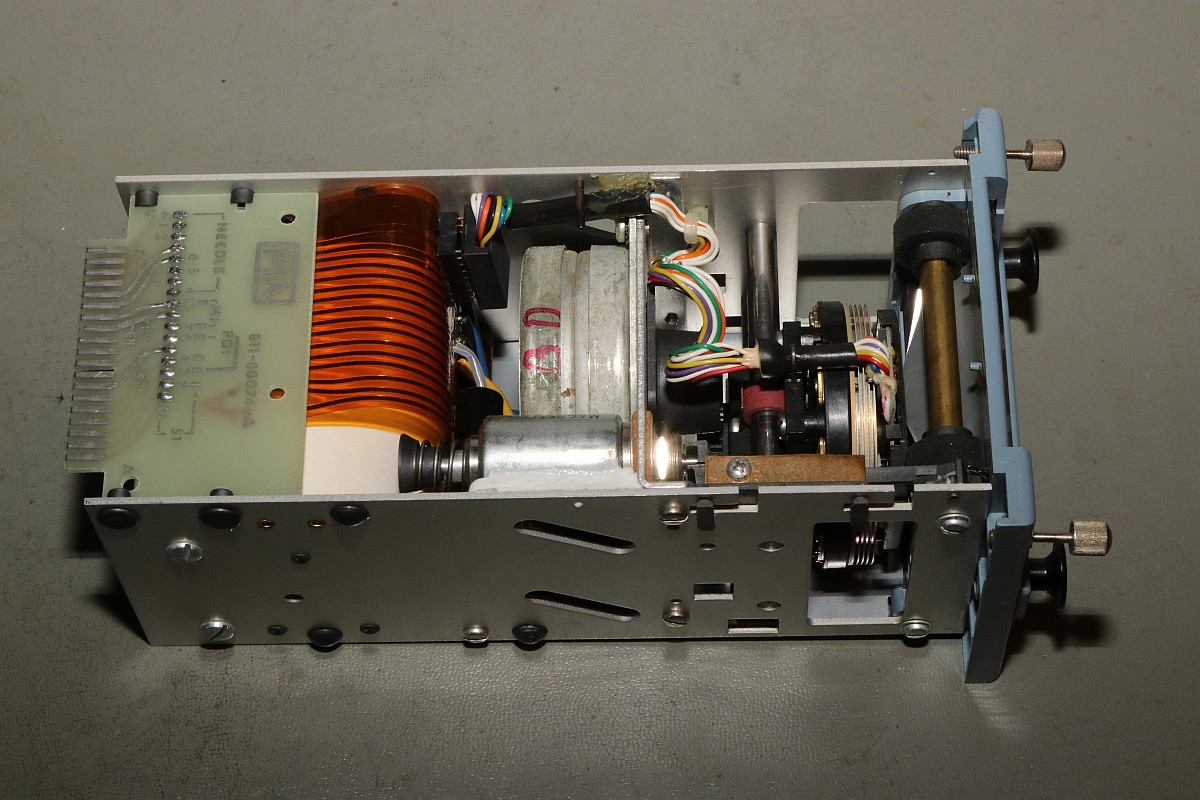

... O.K., Elektromechanik.
![Nadeldrucker](img_nadel/nadel_09_tn.jpg)

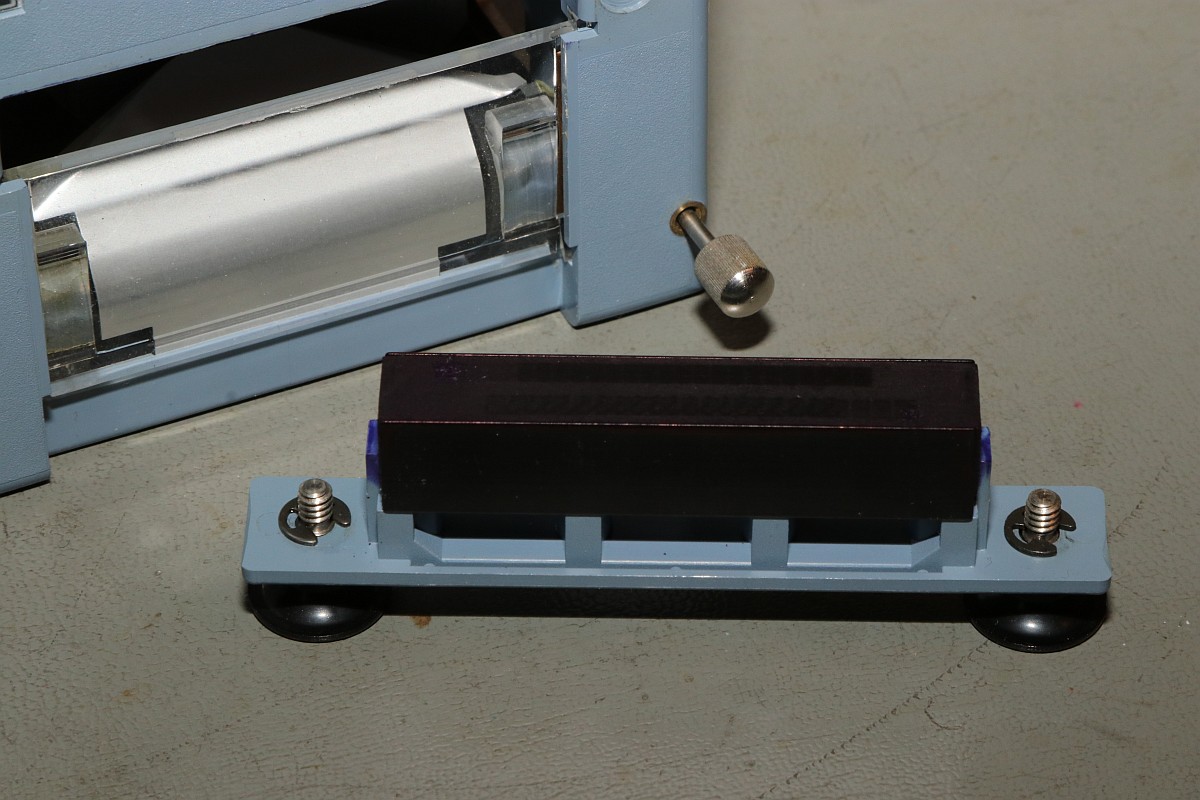

Sehr praktisch: ein Tintenkissen - die Nadeln schlagen von hinten auf das Papier, vorne hält das Stempelkissen dagegen. Da bleiben die Nadeln sauber!
![Nadeldrucker](img_nadel/nadel_10_tn.jpg)
Da ist der Druckkopf...
![Nadeldrucker](img_nadel/nadel_11_tn.jpg)

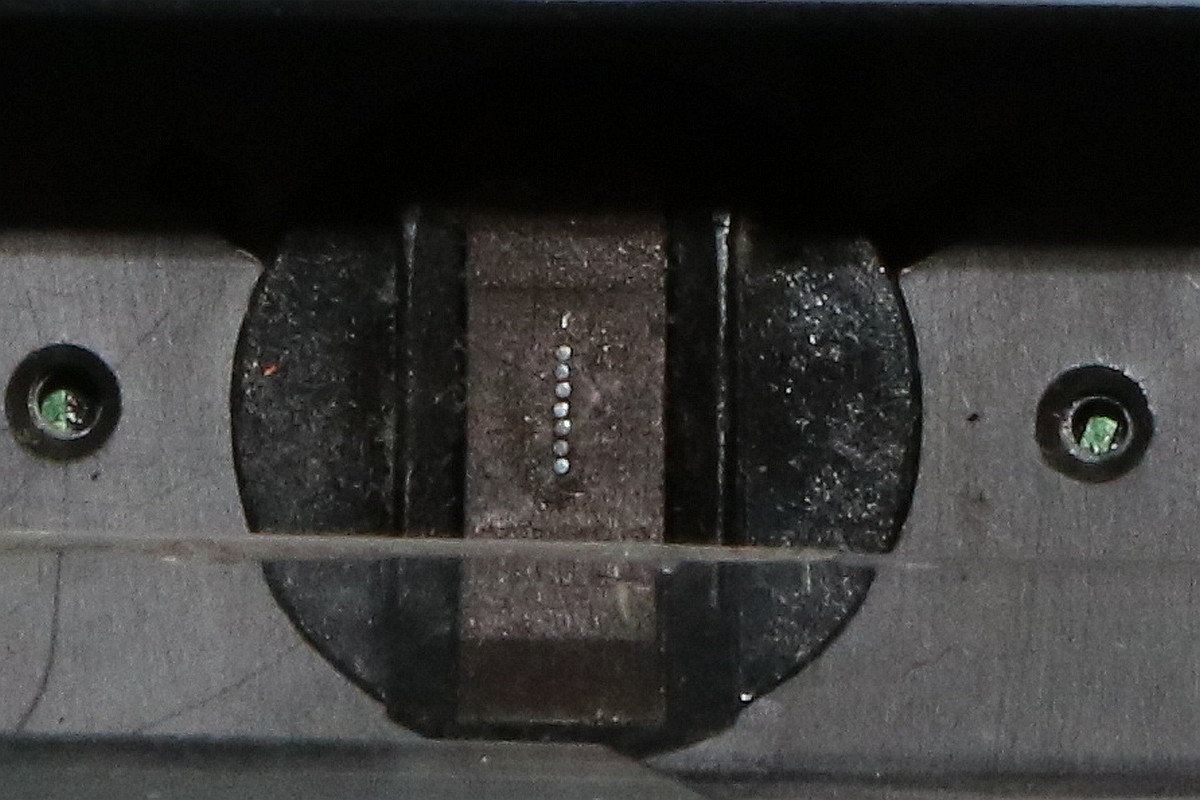

... im Detail.
![Nadeldrucker](img_nadel/nadel_12_tn.jpg)

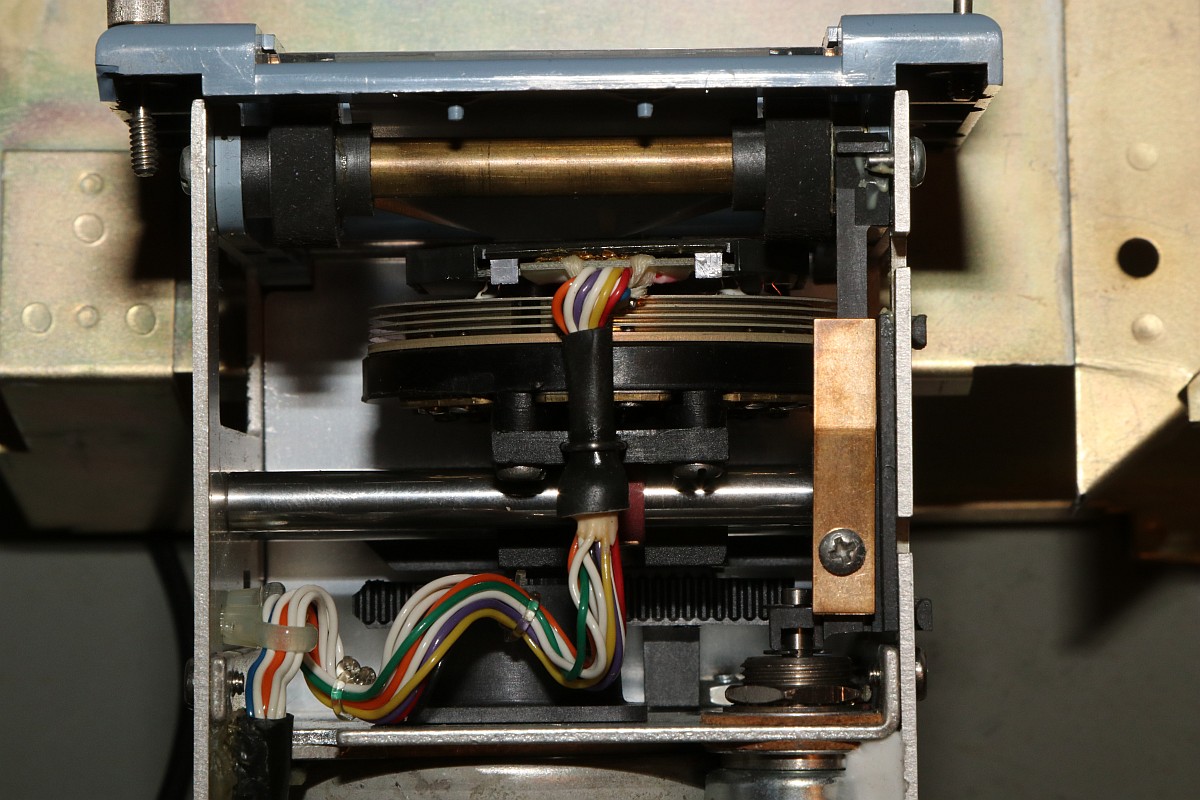

Die Kopfschlittenbewegung geschieht über eine Zahnstange und...
![Nadeldrucker](img_nadel/nadel_13_tn.jpg)
... einen Synchronmotor... Ich bin gespannt, wie sich das sinnvoll synchronisieren lässt.
![Nadeldrucker](img_nadel/nadel_14_tn.jpg)

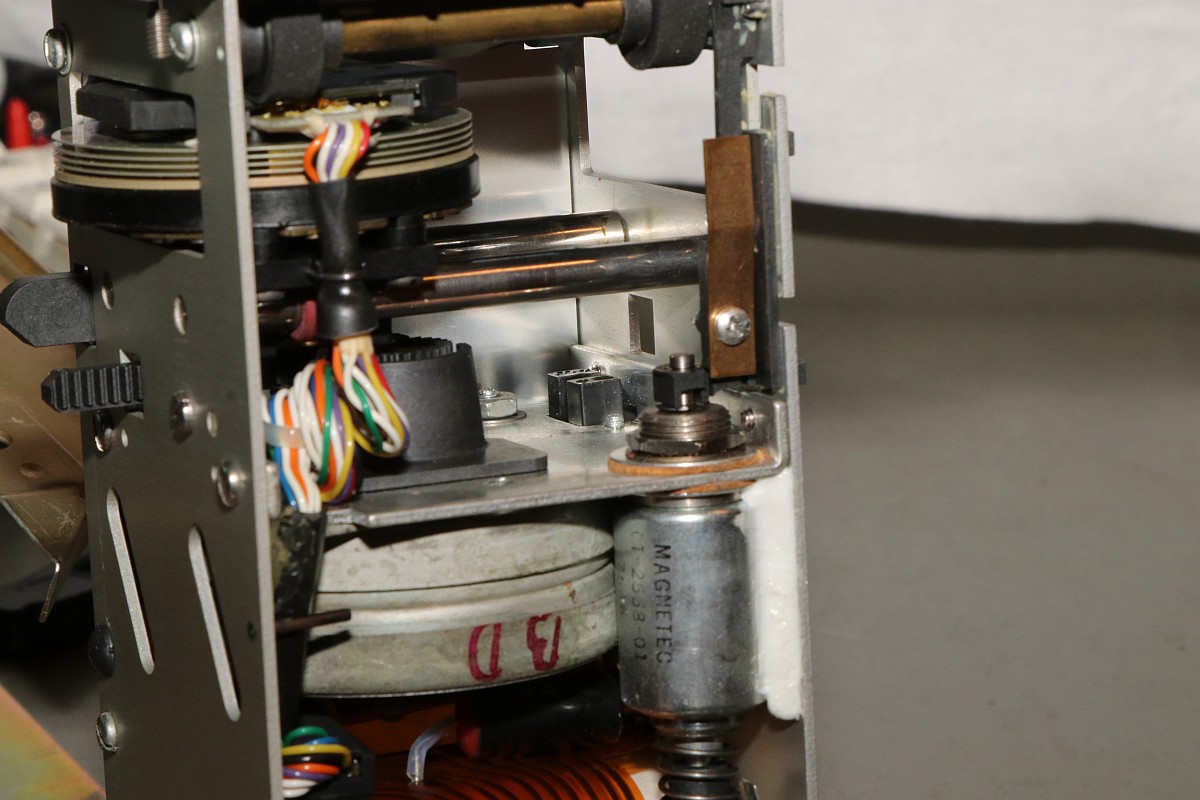

Nur die Nullage wird über eine Gabellichtschranke detektiert - mehr Sensoren gibt es nicht.
![Nadeldrucker](img_nadel/nadel_15_tn.jpg)

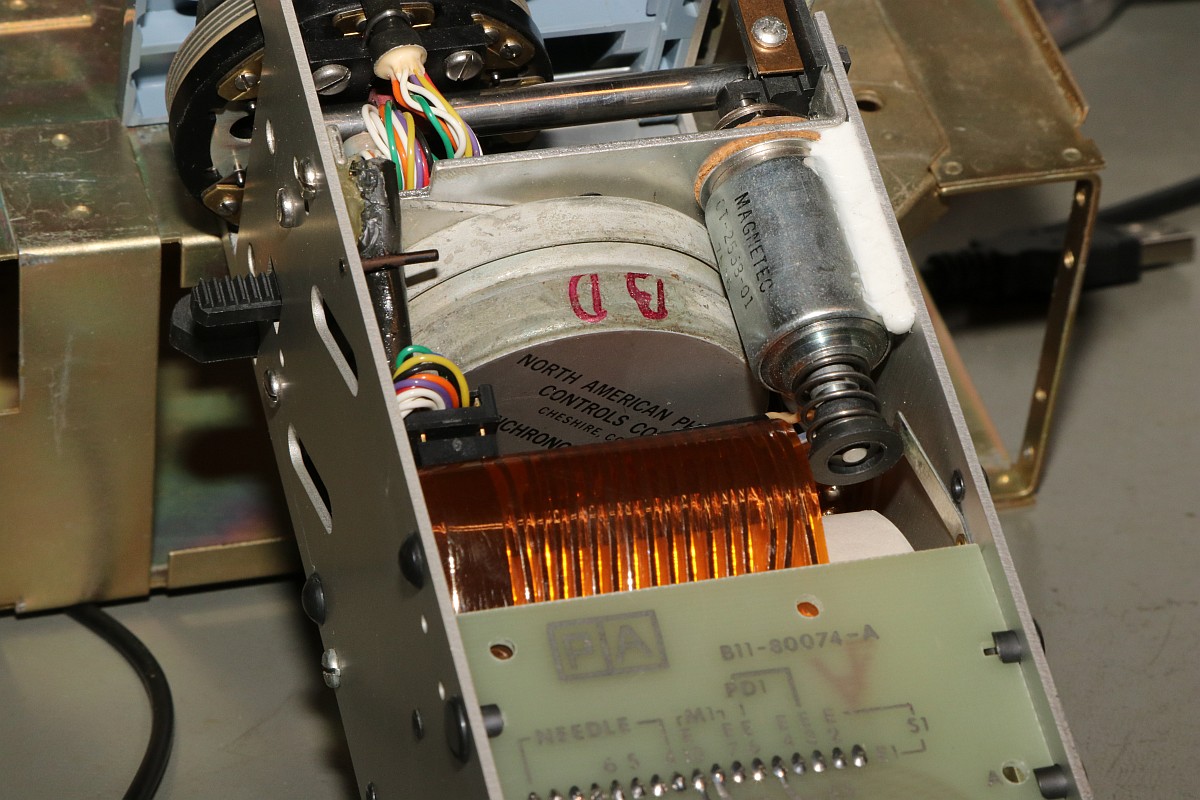

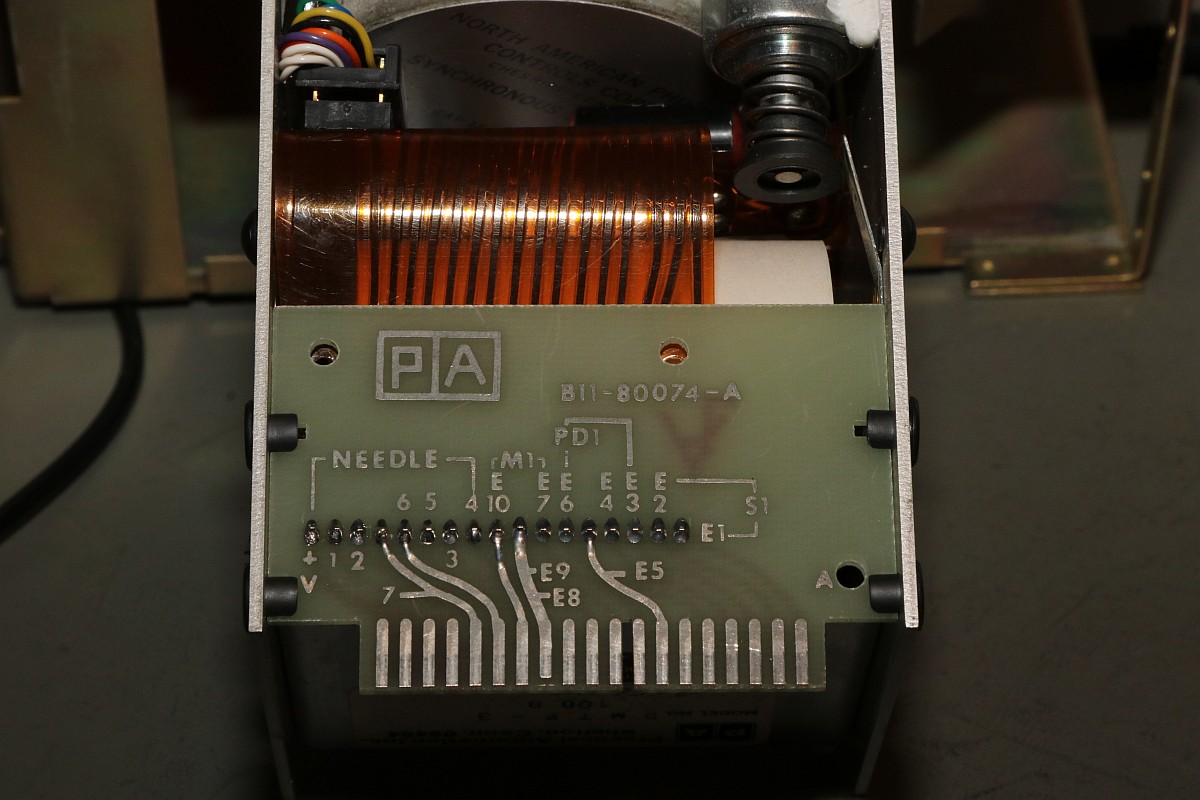

Die runde Spule rechts ist der Antrieb für den Zeilenvorschub.
![Nadeldrucker](img_nadel/nadel_16_tn.jpg)
To Do: das Teil zum Laufen bekommen... ;-)
|
