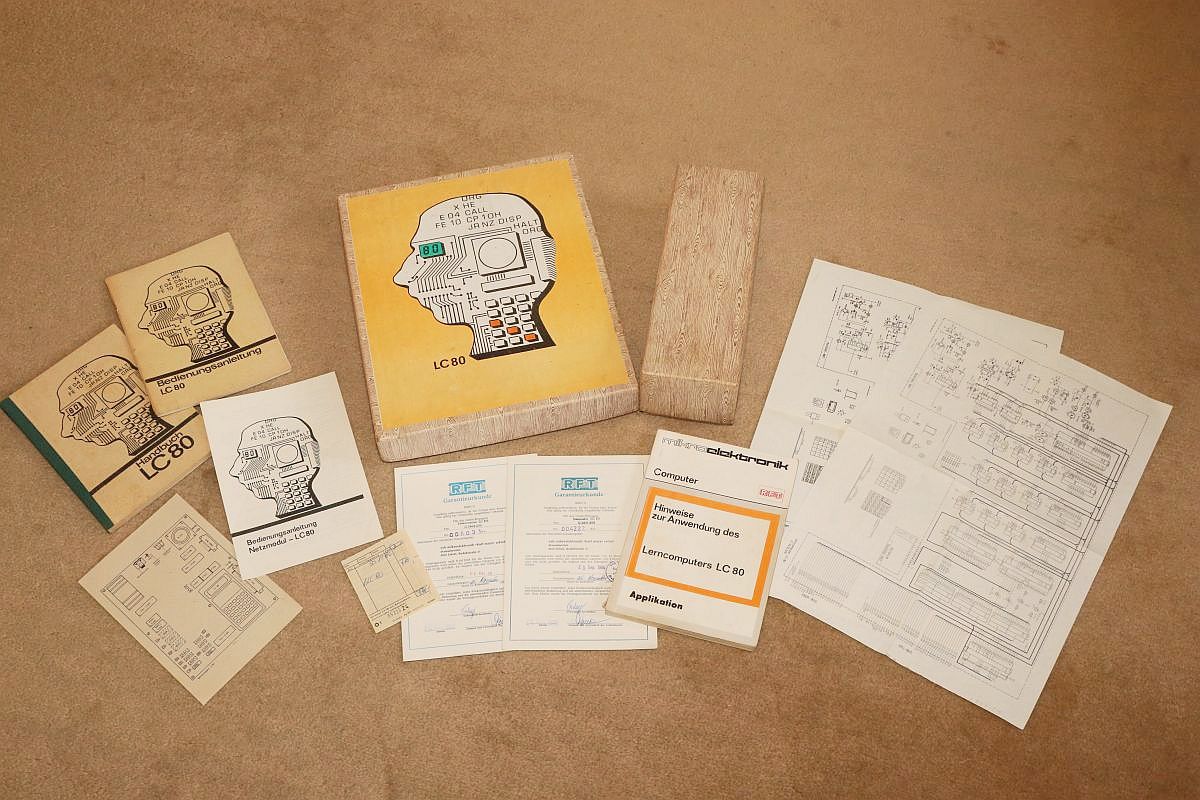

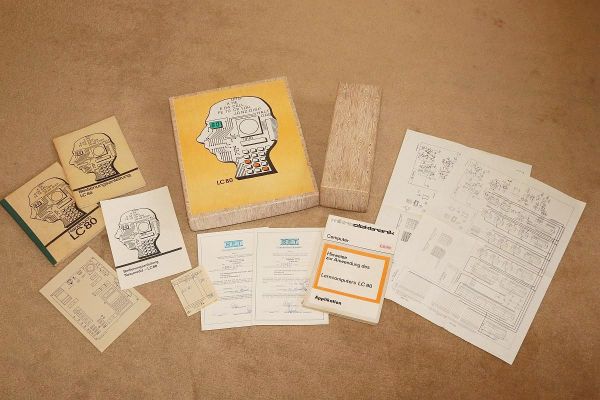

{LC 80 SBC} Dank eines überaus großzügigen Spenders erreichte mich ein wahres Kleinod aus dem Jahr 1986: der DDR-Lerncomputer LC 80. Und nicht nur der Computer befand sich in den Paketen, sondern auch das komplette Zubehör, vom Netzteil über die Bücher, bis hin zu den Garantieurkunden und dem Kassenzettel! Vielen herzlichen Dank an Roland!

Die Maschine im Film:

LC 80 SBC

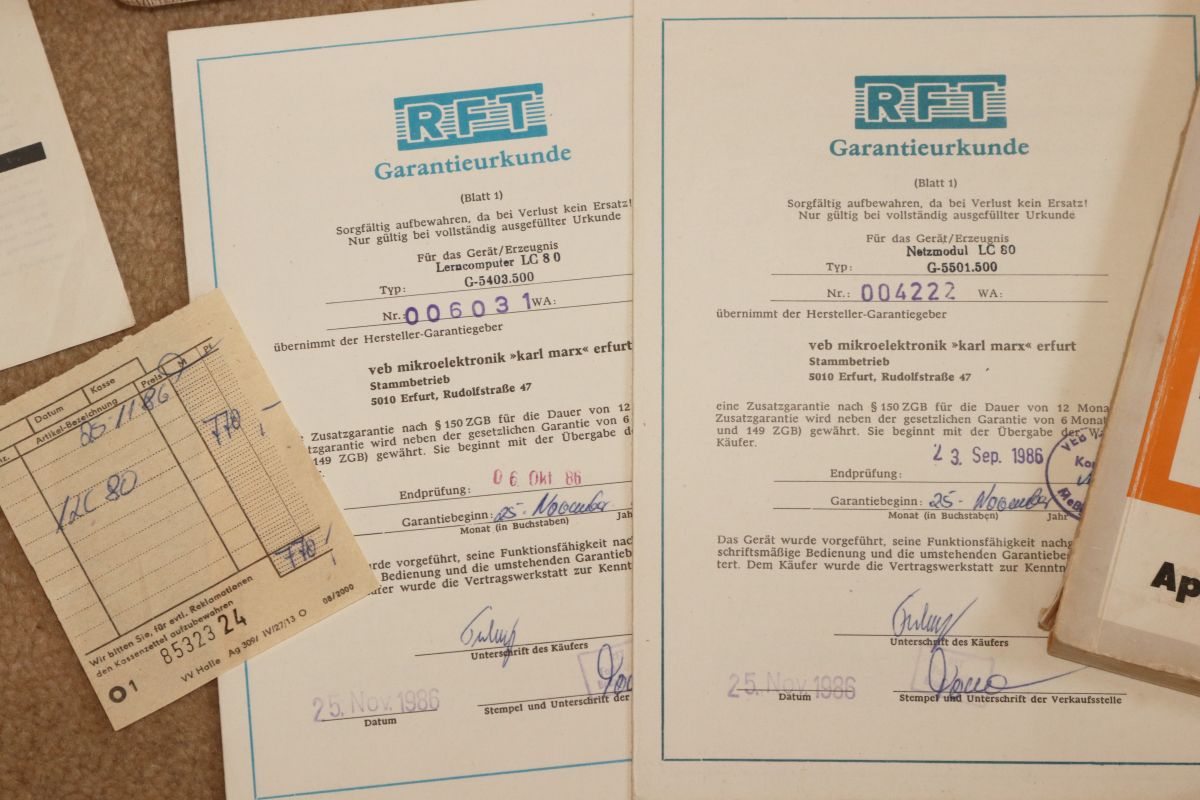

770 Mark für ein SBC und ein Netzteil... Wenn ich recht informiert bin, so entsprach das 1986 fast einem durchschnittlichen Monatseinkommen...

LC 80 SBC

Die Komponenten befinden sich in geschmackvollen Holzfurnierimitat-Pappkartons...

LC 80 SBC

Jeder LC 80 besitzt seine eigene Seriennummer.

LC 80 SBC

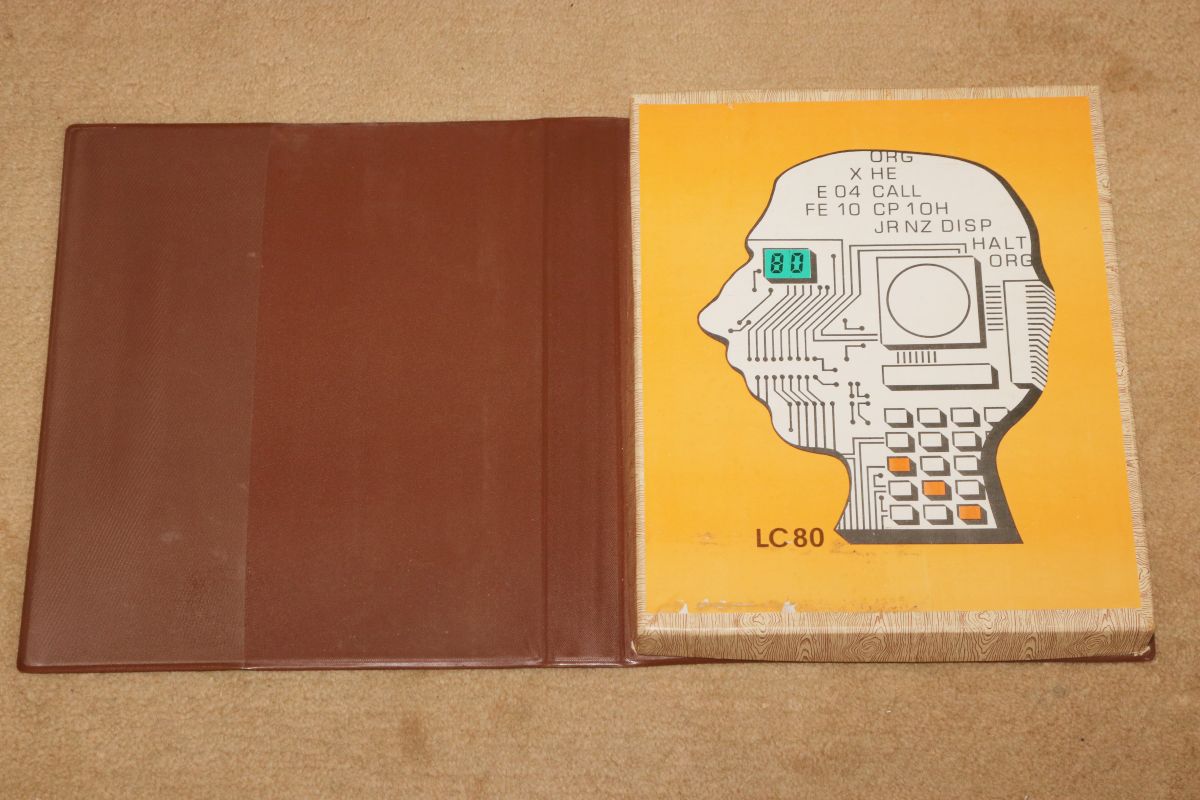

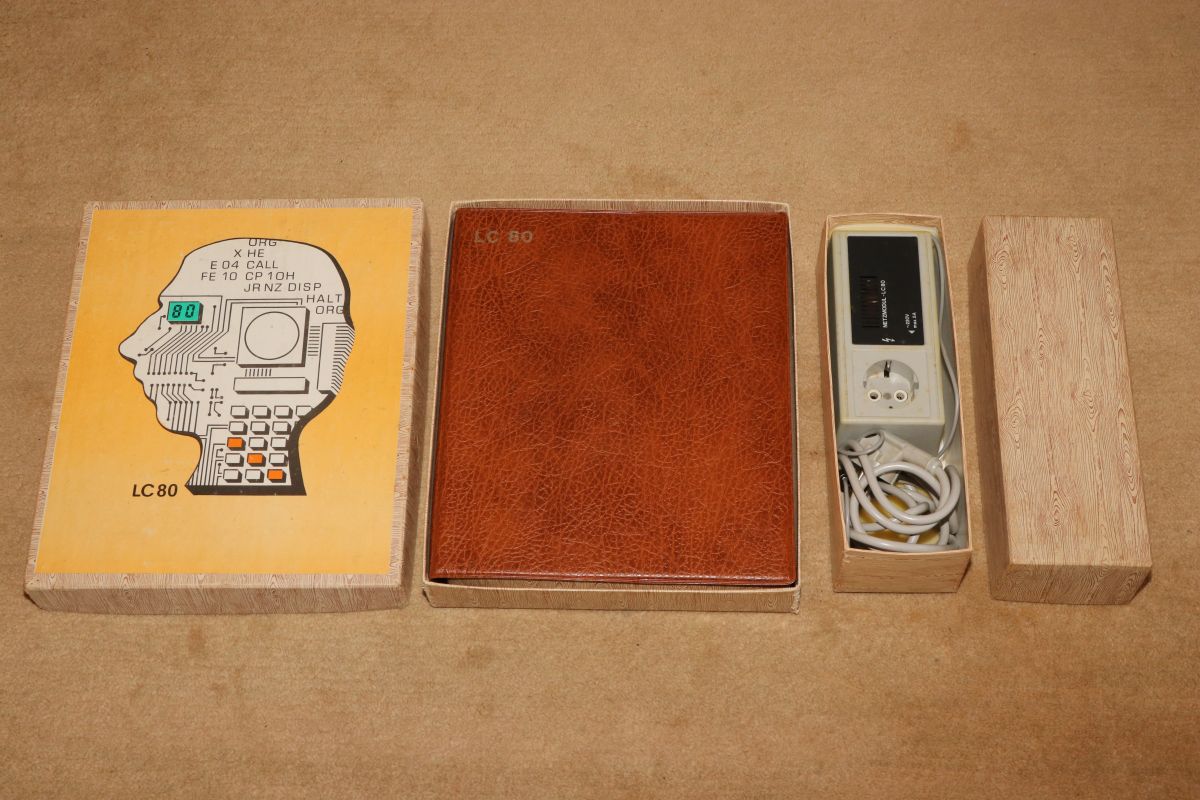

Im Holzfurnierimitat-Pappkarton ist ein geschmackvoller Lederimitat-Plasteordner...

LC 80 SBC

... in dem wiederum ein ... sag mal, wird das hier so ein russisches Holzpuppenspiel?

LC 80 SBC

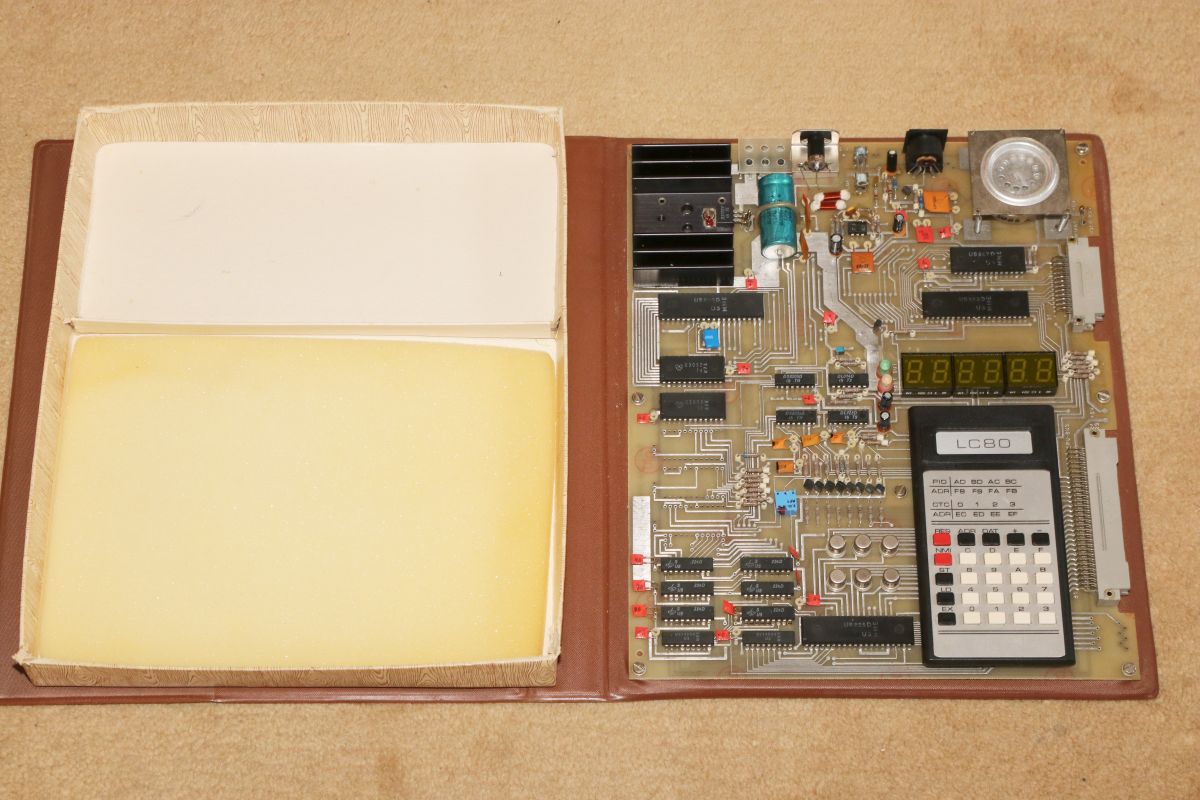

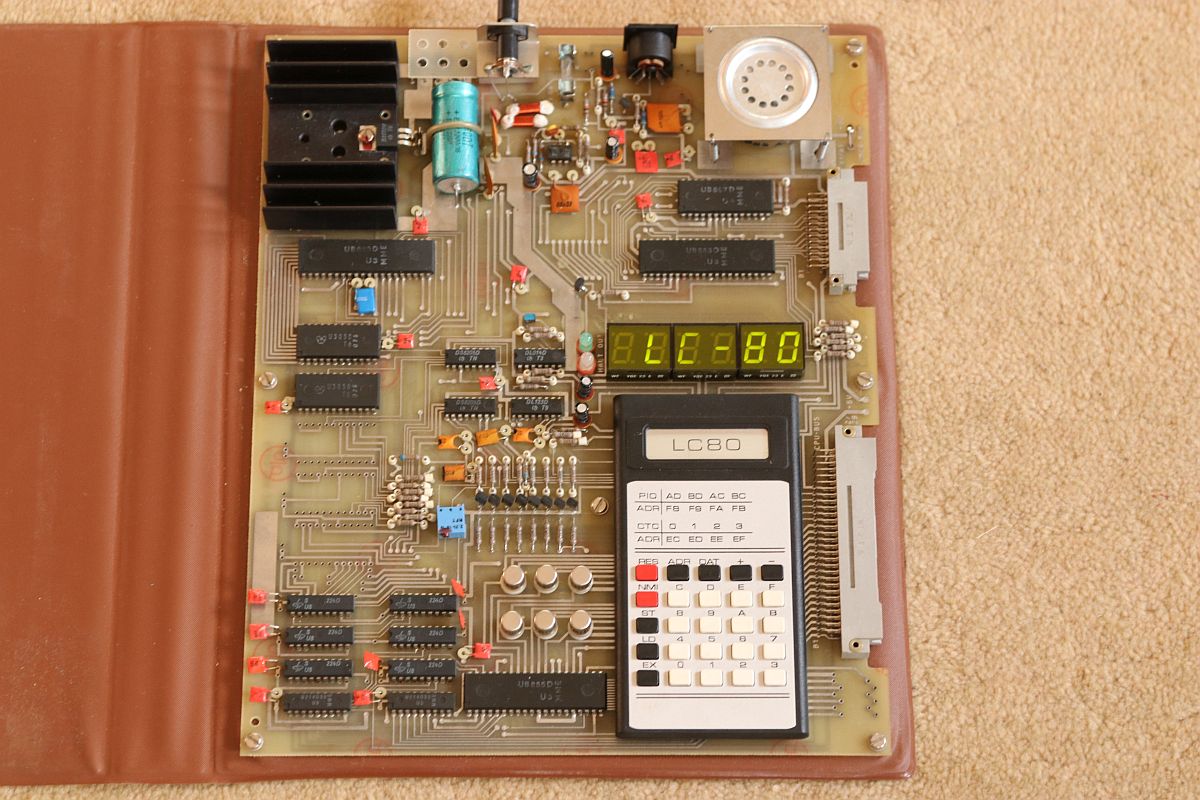

Uff... da ist er ja: der LC 80.

LC 80 SBC

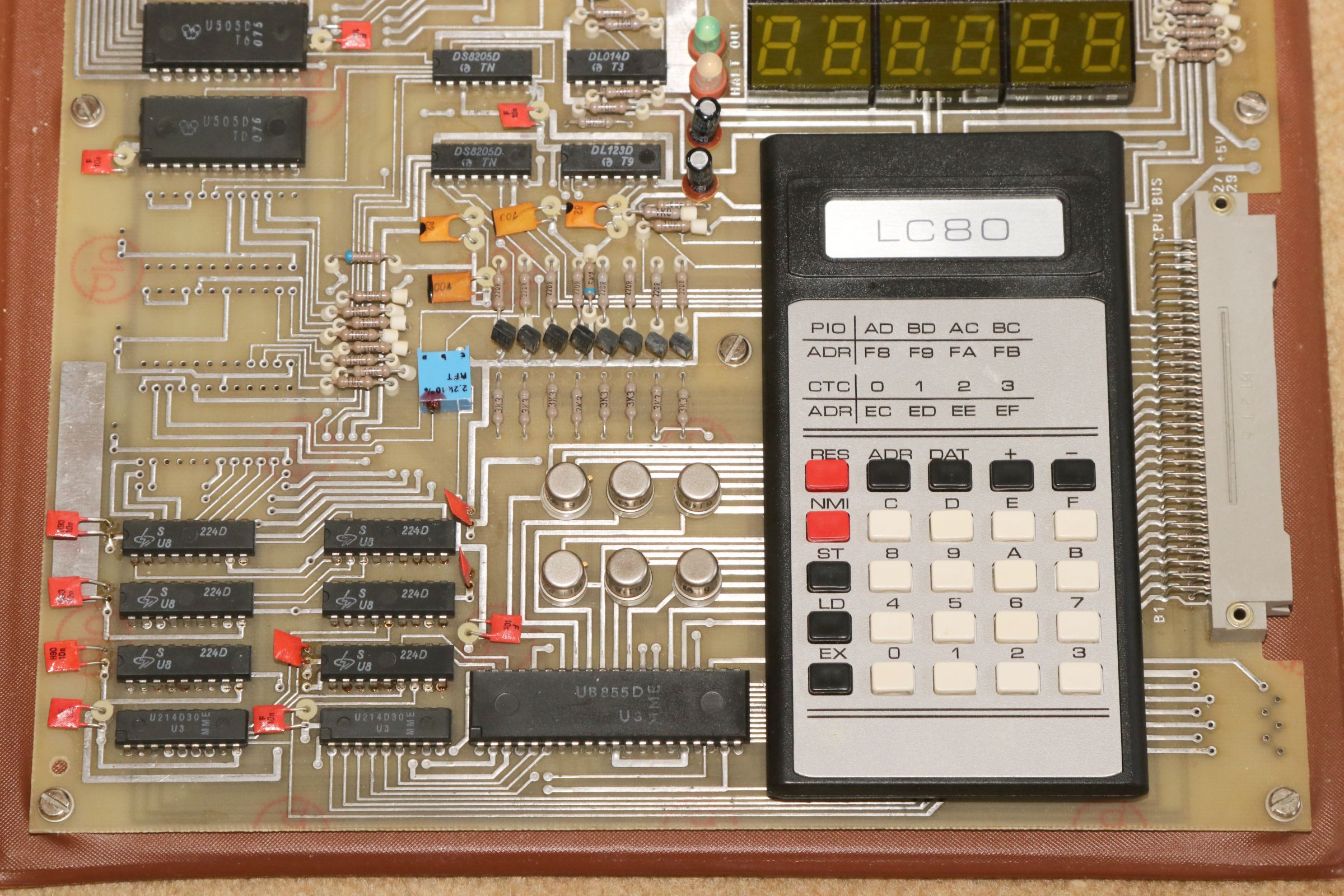

Tastatur (das Gehäuse dürfte von einem SR-1 stammen), Schnittstellenbaustein UB855D (Z80-PIO) und 4kByte RAM.

LC 80 SBC

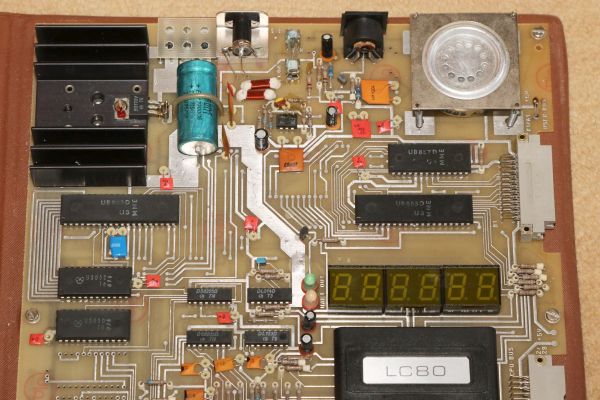

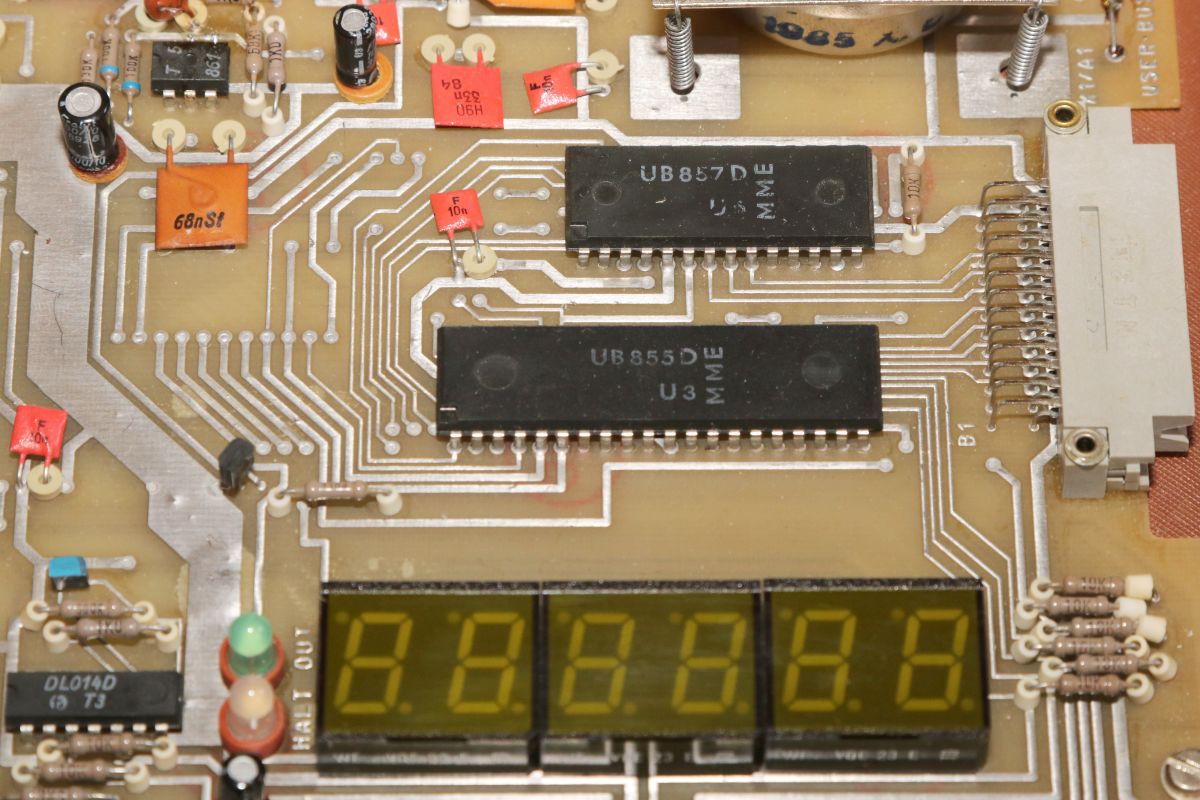

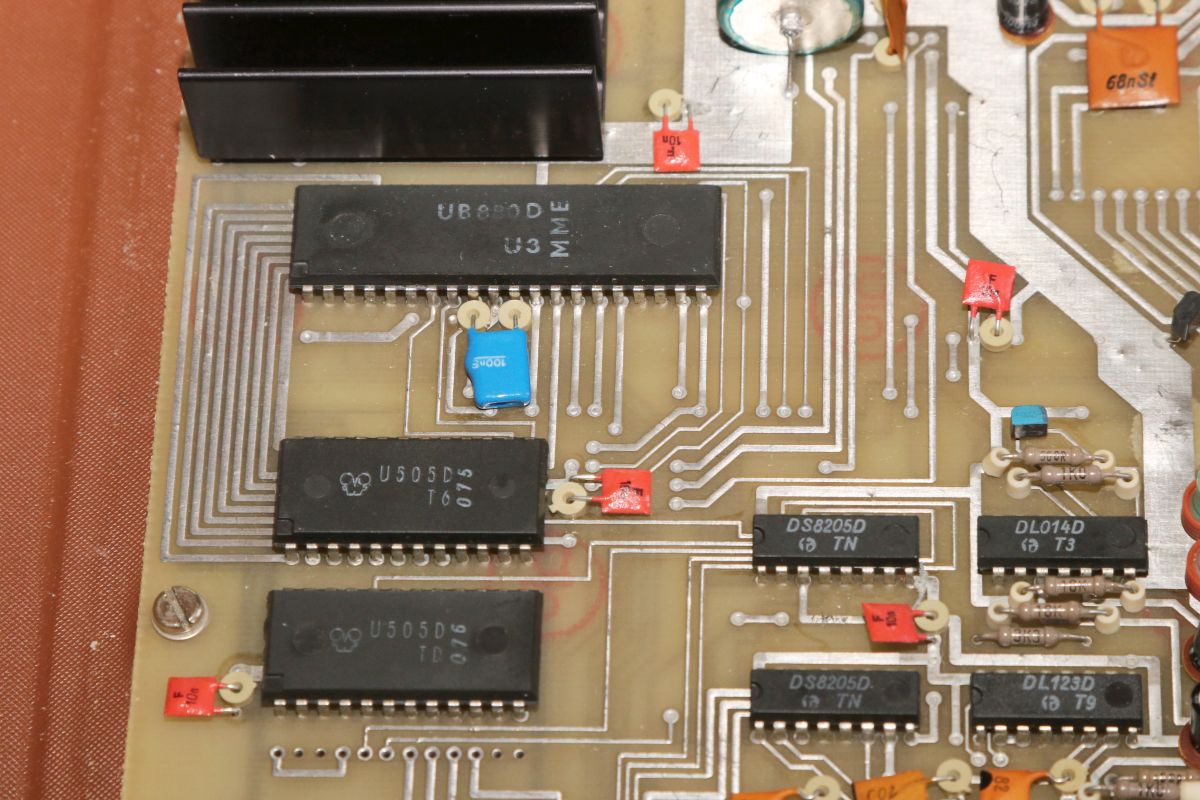

In der oberen Hälfte finden sich die beiden Betriebssystem-ROMs U505D (Mask-ROM 1kx8) mit den Masken 075 und 076, sowie der Z80-Nachbau UB880D und ein weiterer PIO-Baustein, ein UB857D (Z80-CTC) und natürlich die Siebensegment-Anzeigen.

LC 80 SBC

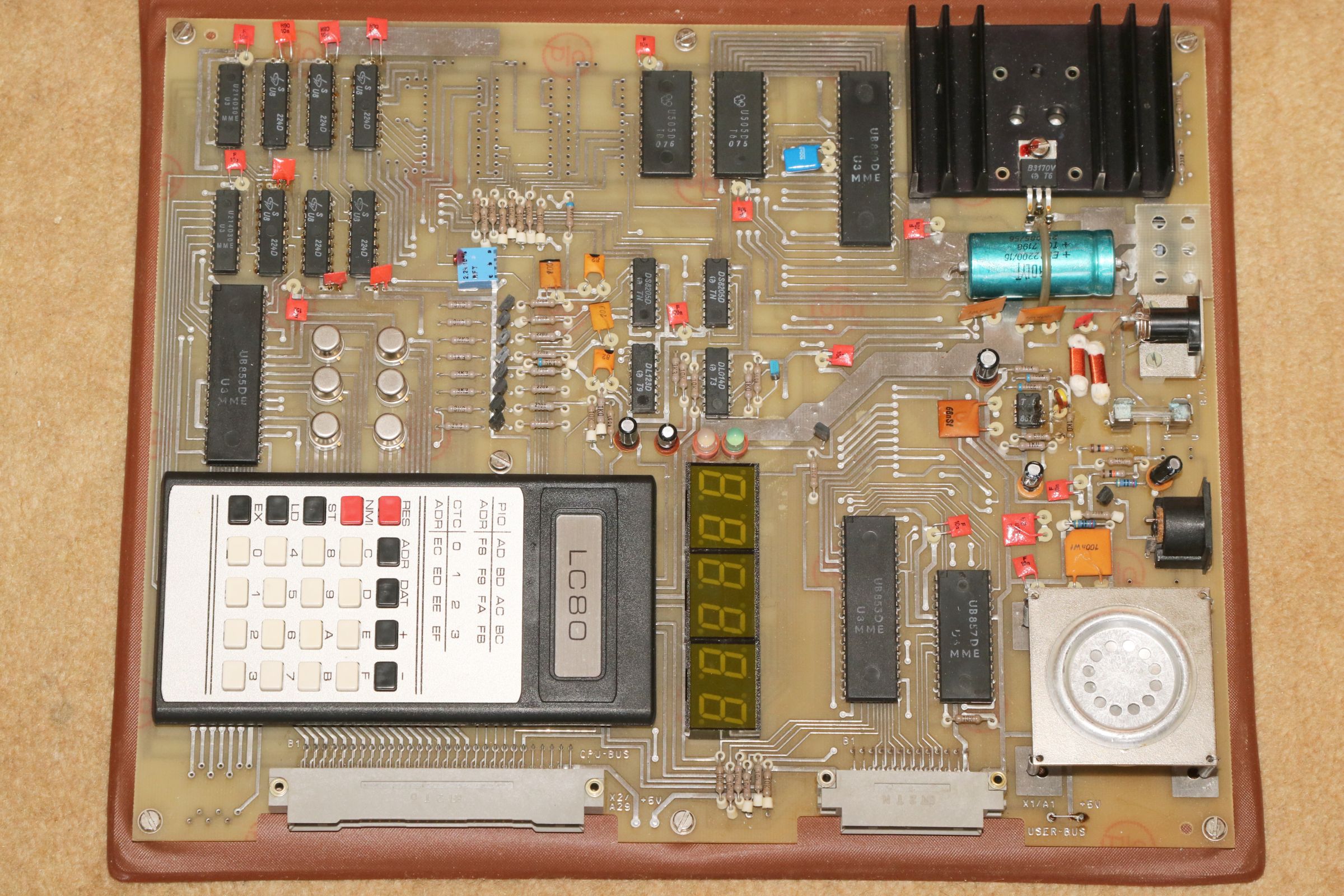

Hier in sehr hoher Auflösung die gesamte Platine des LC 80:

LC 80 SBC

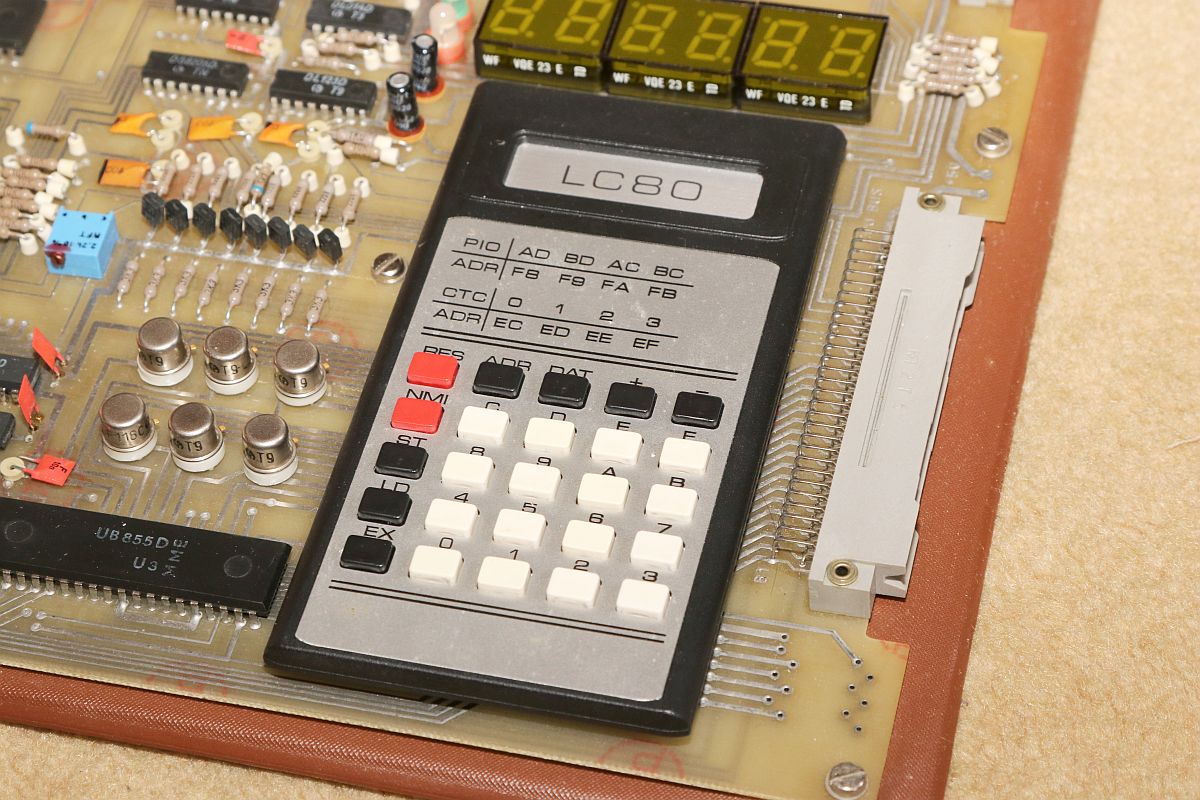

Die Tastatur ist erstaunlich angenehm zu bedienen und funktioniert trotz ihres Alters einwandfrei!

LC 80 SBC

Die Verarbeitung ist mustergültig, inklusive hunderter Plaste-Abstandshülsen.

LC 80 SBC

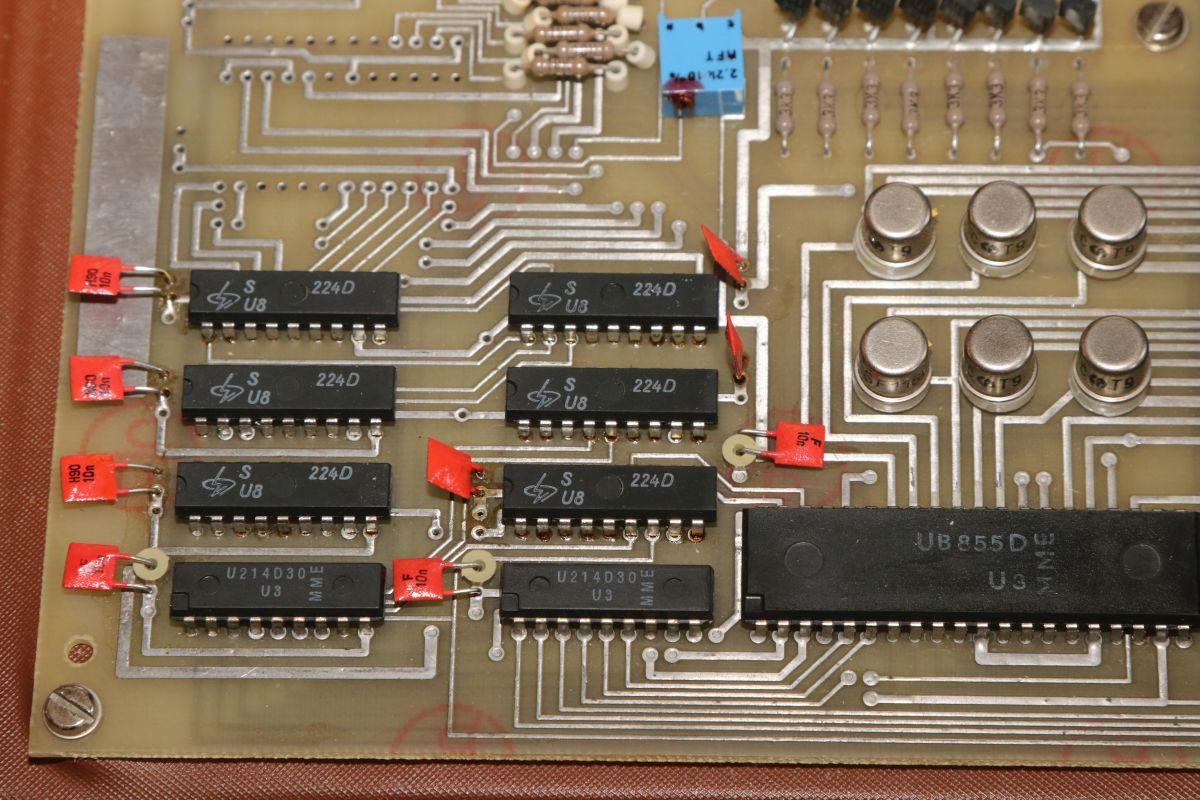

1k RAM sind standardmäßig bestückt. Mein Exemplar ist auf wahnsinnige 4kB aufgebohrt.

LC 80 SBC

Das Display zeigt im Normalfall Adressen und Daten an - wie eigentlich alle SBCs aus dieser Zeit. Alles, was ein Hardcore-Coder braucht.

LC 80 SBC

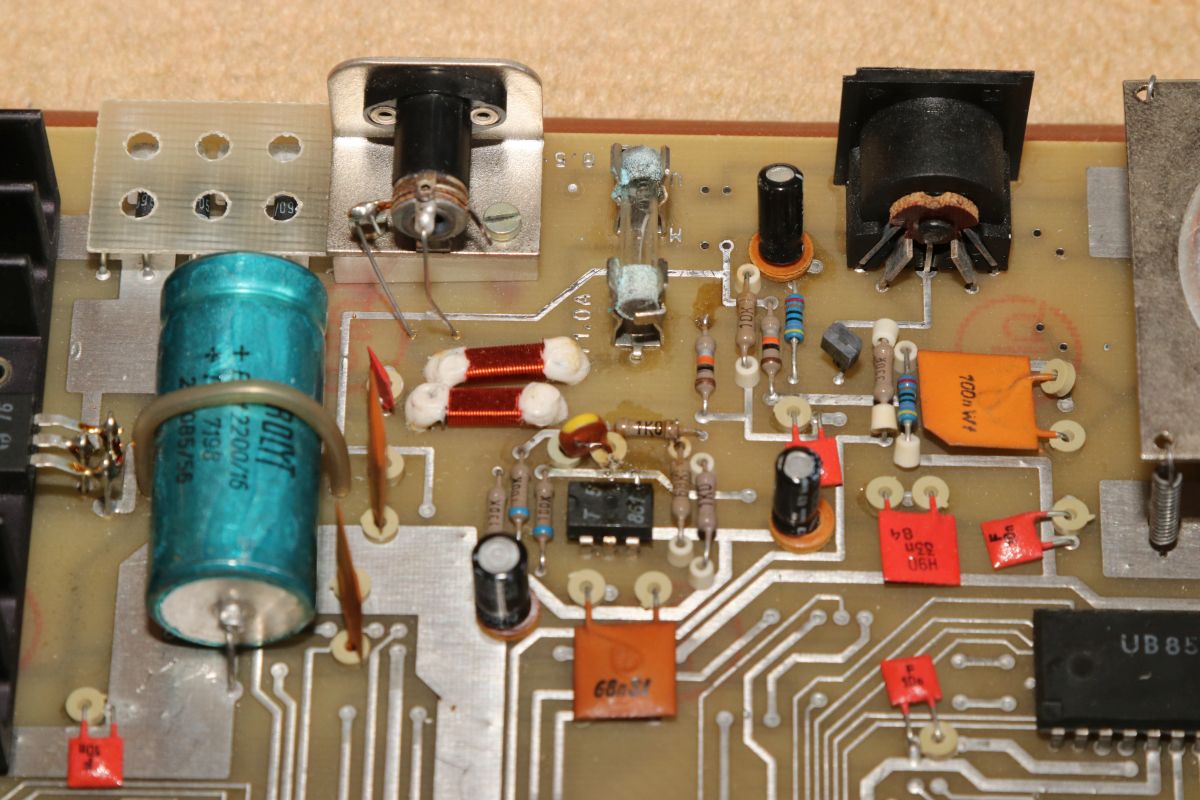

Erstaunlich: auch diese Sicherung oxydiert hier so vor sich hin, genau wie beim KC 85/3. Vielleicht hatte es bei der Fertigung korrosive Reste nach der Vernickelung gegeben...

LC 80 SBC

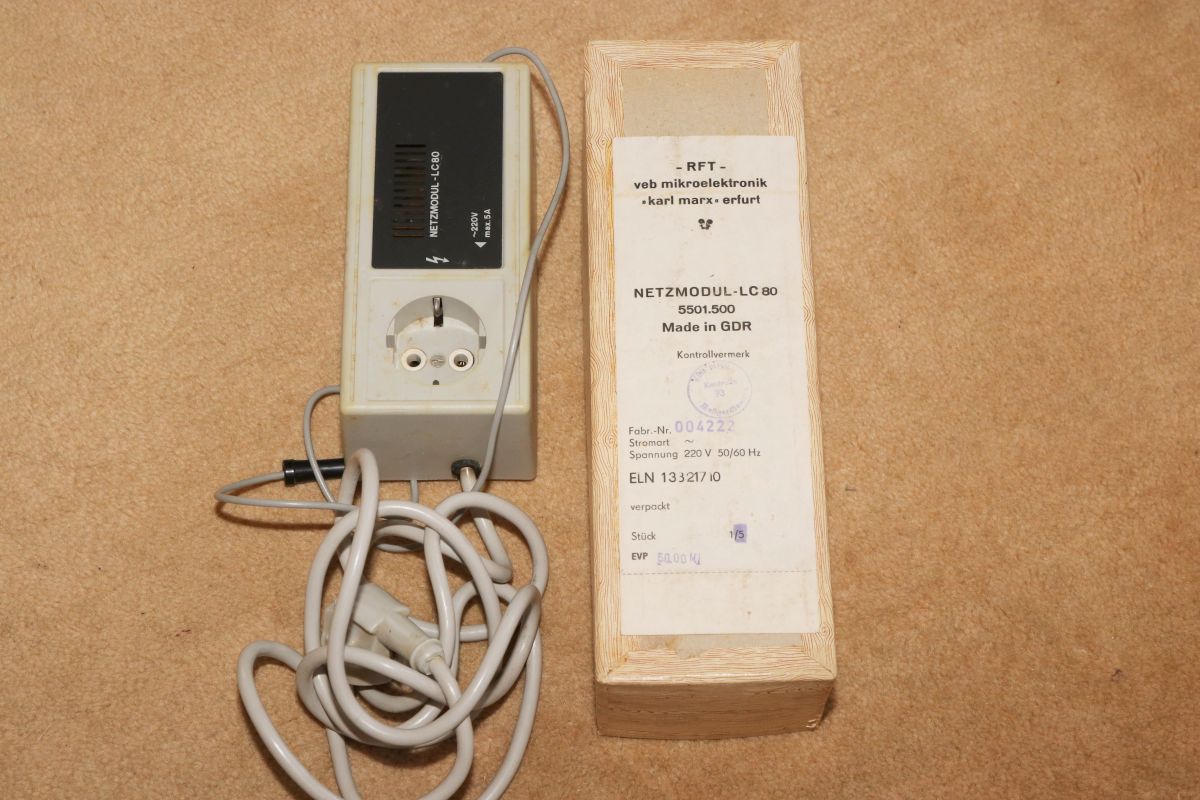

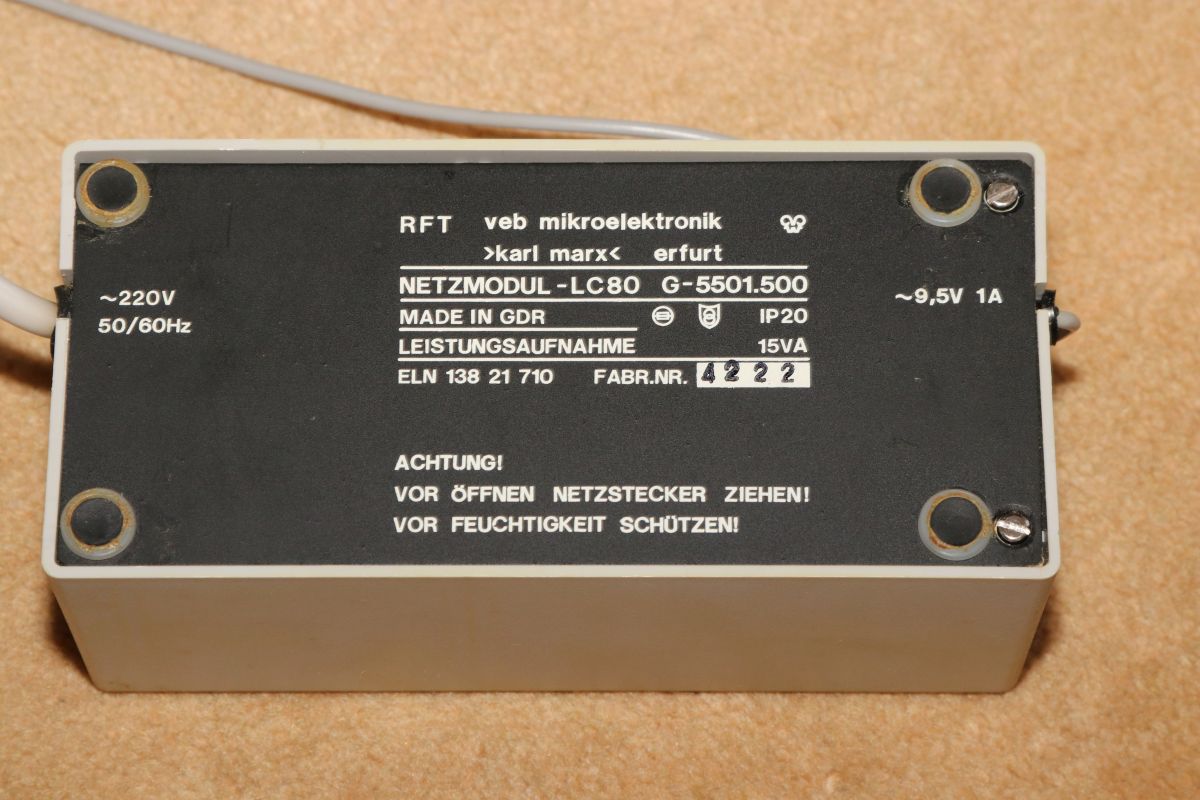

Ein besonderes Kleinod: das Transformatornetzteil mit eingebauter Schuko-Steckdose. Da hat mal wer sinnvoll mitgedacht!

LC 80 SBC

Wo nicht viel drin ist, kann auch nicht viel kaputt gehen.

LC 80 SBC

Und mutig wie ich bin, hab ich das Gerät gleich mal eingesteckt. Es hat nach all den Jahren auf Anhieb funktioniert!

LC 80 SBC


{LC 80 SBC Startvideo} Und wer sich noch einen schönen Ohrwurm einhandeln möchte, der kann sich jetzt dieses kurze Video vom Rechnerstart ansehen und anhören! "Popcorn" von "Hot Butter" aus dem Jahr 1972...
