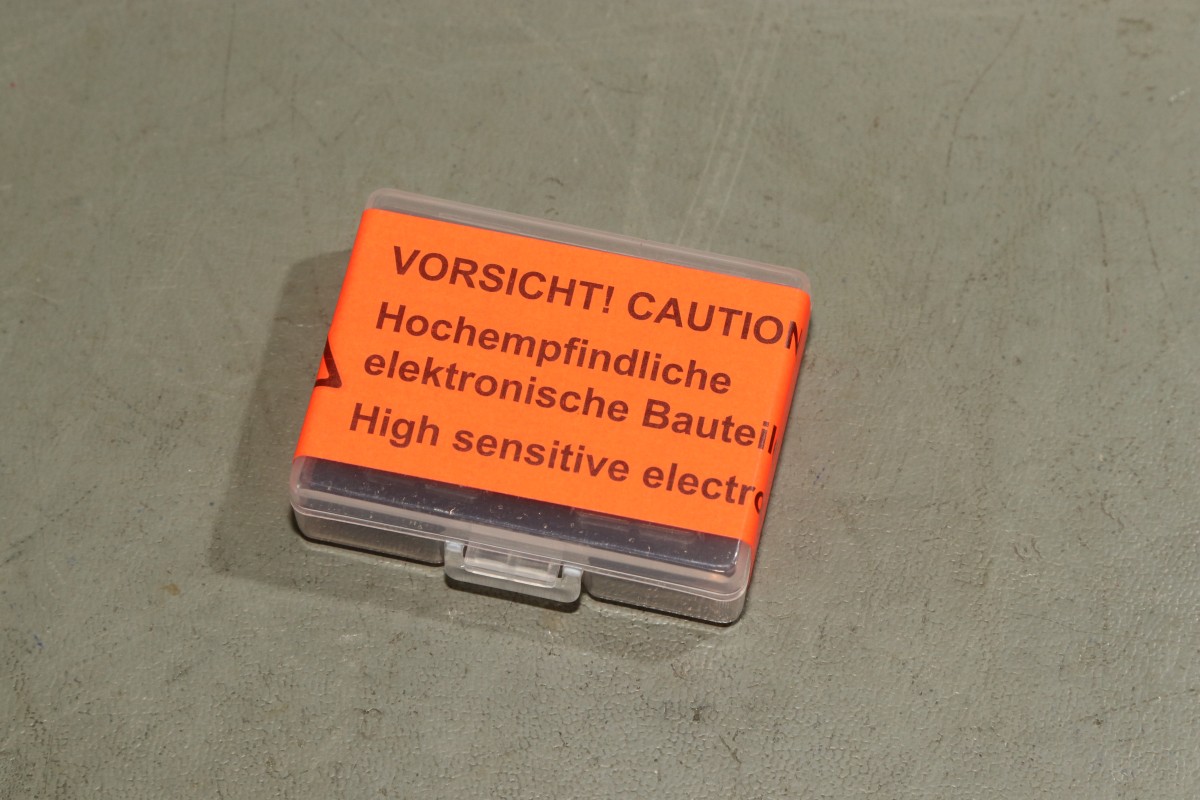

{Ein Diagnose ROM für den 5150} Sehr sensible EPROMs sind bei mir eingetrudelt - also eigentlich sind die gar nicht so sensibel, aber etwas ungewöhnlich sind sie schon.
![IBM 5150 PC](img_ibm5150/ibm5150_53_tn.jpg)

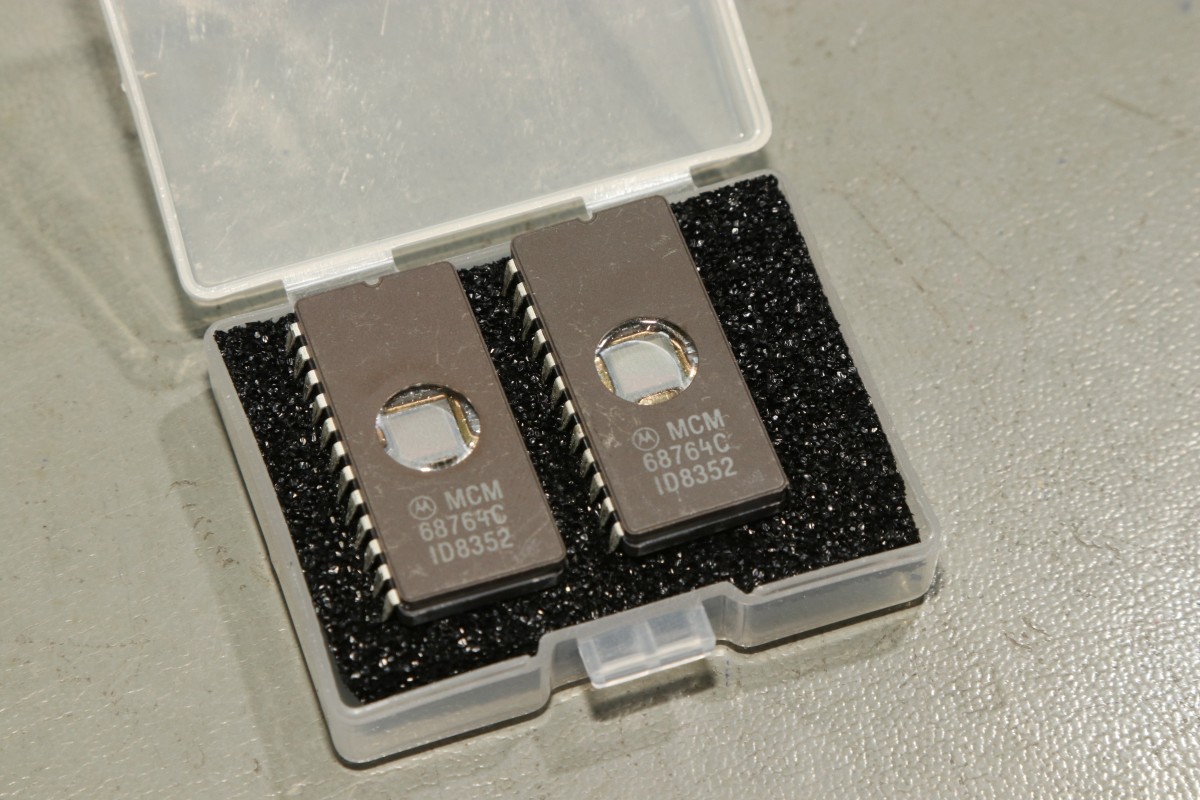

MCM68764 (MCM68766 gehen auch, die unterscheiden sich nur durch einen low power sleep mode) sind 64kbit EPROMs im kleinstmöglichen Gehäuse, quasi 2764 im Gehäuse eines 2716. Dafür sind sie MASK-ROM-kompatibel und damit die einzigen Bausteine, die ein IBM BIOS ohne Adapter-Gedöhns ersetzen können. IBM beschreibt im Handbuch 250ns Zugriffszeit für seine BIOS-Chips, 450ns beim 68764 gehen auch, ich hab's getestet!
![IBM 5150 PC](img_ibm5150/ibm5150_54_tn.jpg)

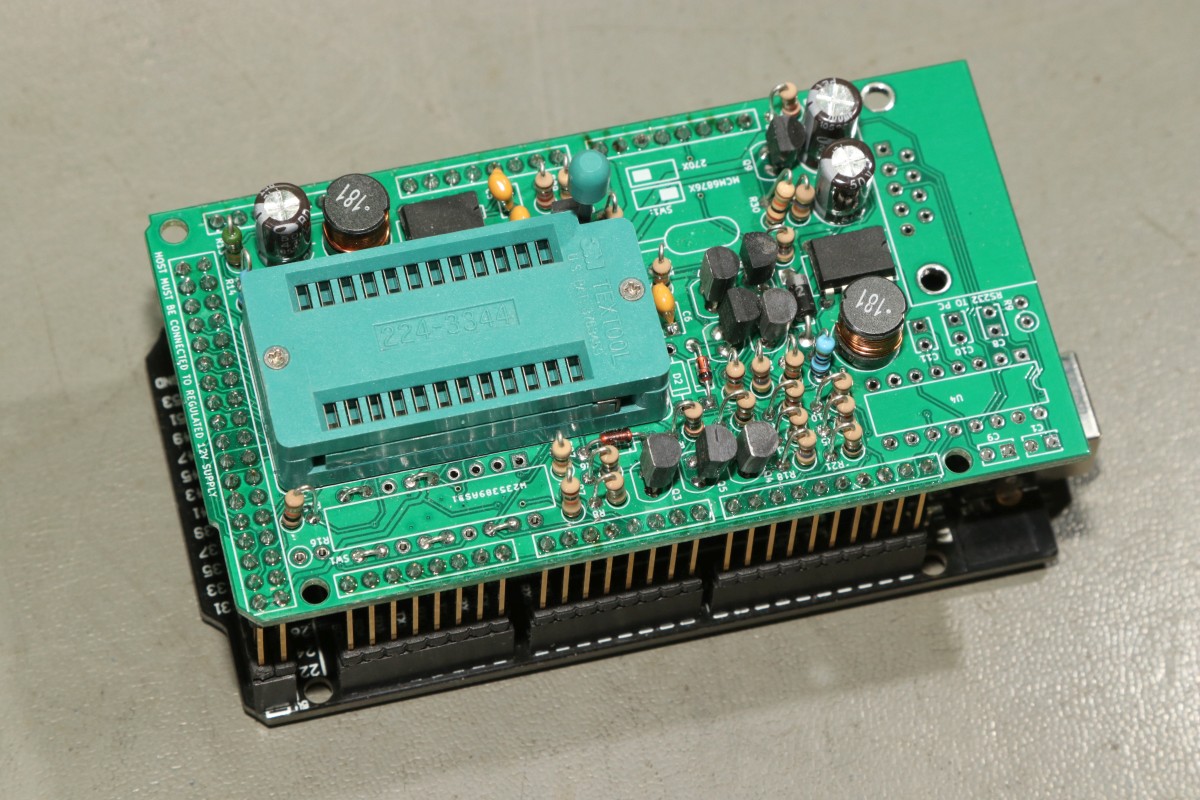

Nachteil dieser Bausteine: es gibt keine Programmer dafür... Quatsch, ich hab doch einen! Matt's Programmer für 2708 hat doch einen Umschalter für 68764/66, da der Brennalgorithmus sehr ähnlich ist! Zufällig hab ich so einen Prommer da...
![IBM 5150 PC](img_ibm5150/ibm5150_55_tn.jpg)

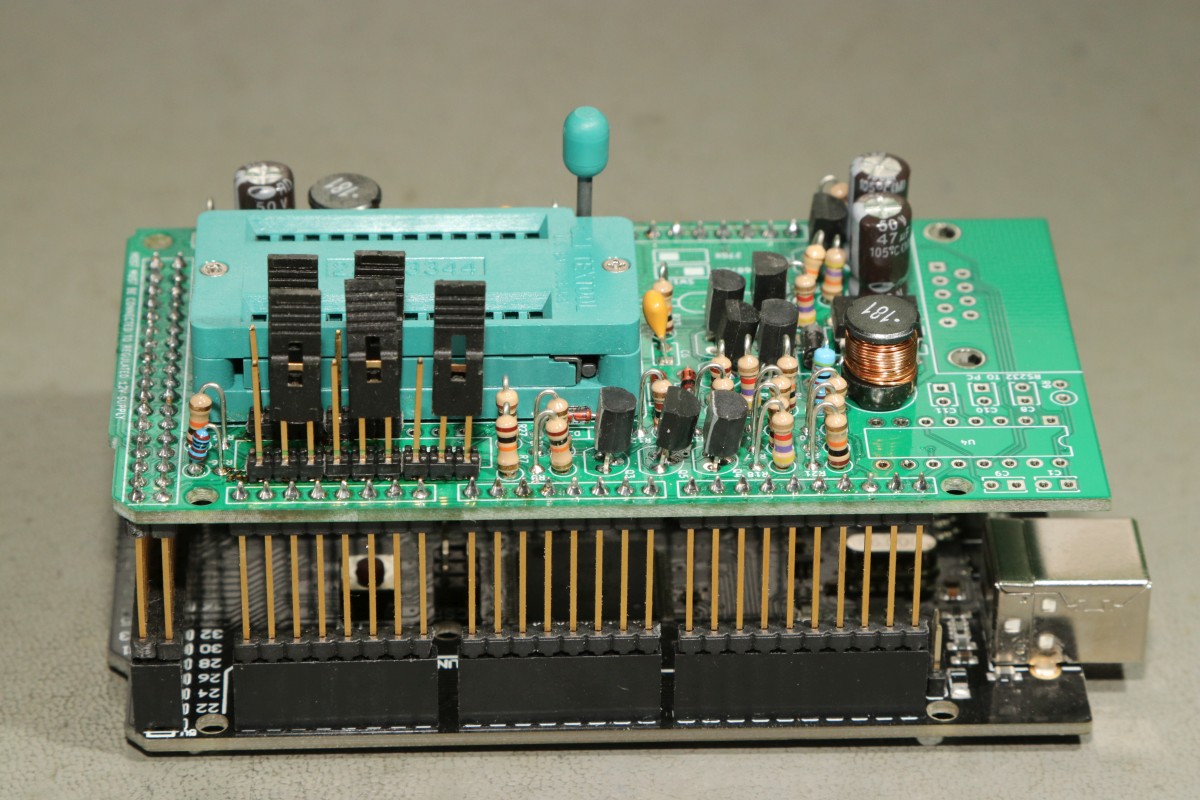

Ach ja, Umschalter... der Schiebeschalter wäre so obszön teuer gewesen, da hab ich ihn doch glatt durch Drahtbrücken ersetzt, dann müssen die eben raus und richtigen Jumpern weichen!
![IBM 5150 PC](img_ibm5150/ibm5150_56_tn.jpg)

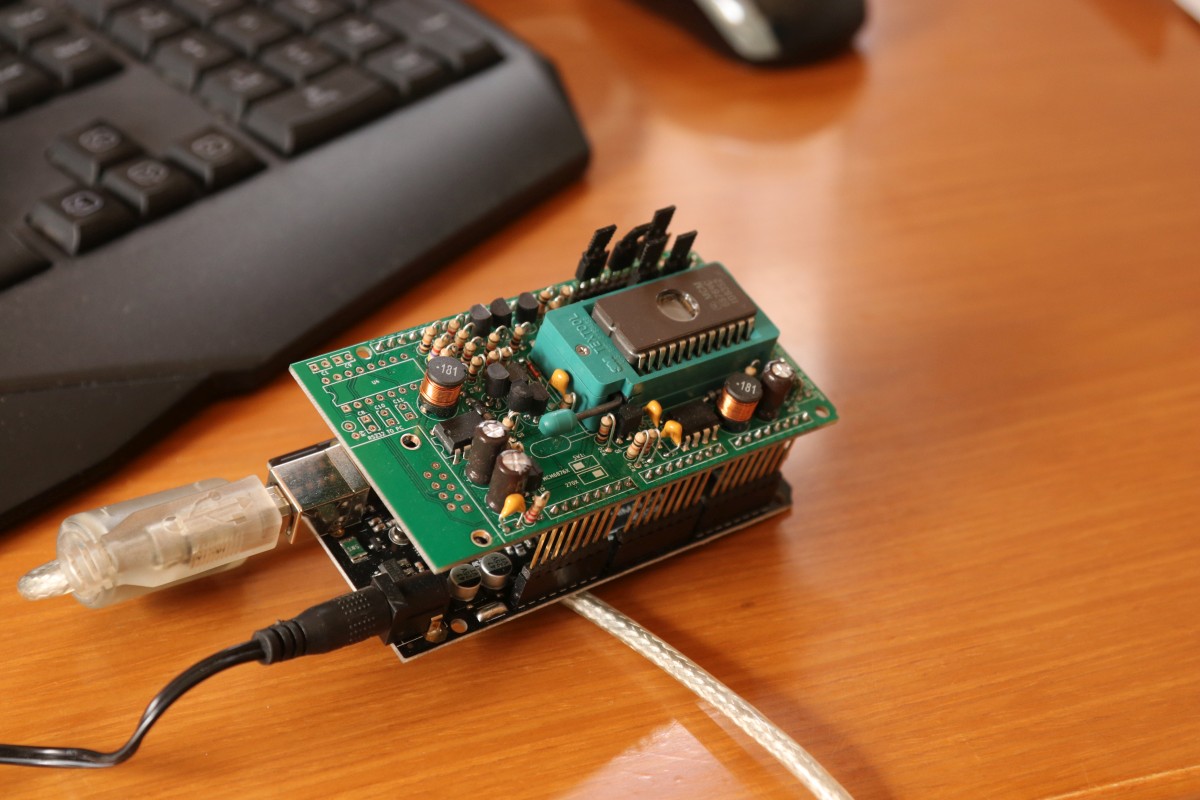

Die Spannung steigt...
![IBM 5150 PC](img_ibm5150/ibm5150_57_tn.jpg)

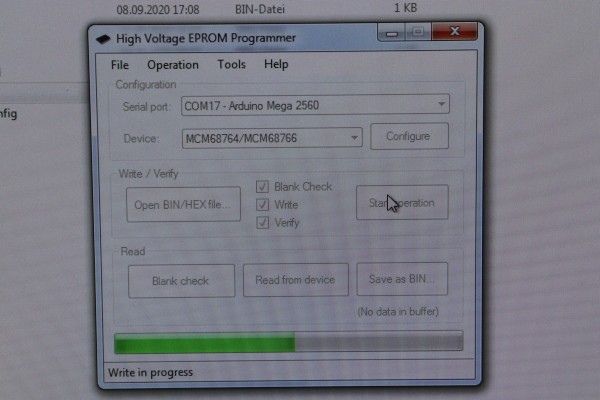

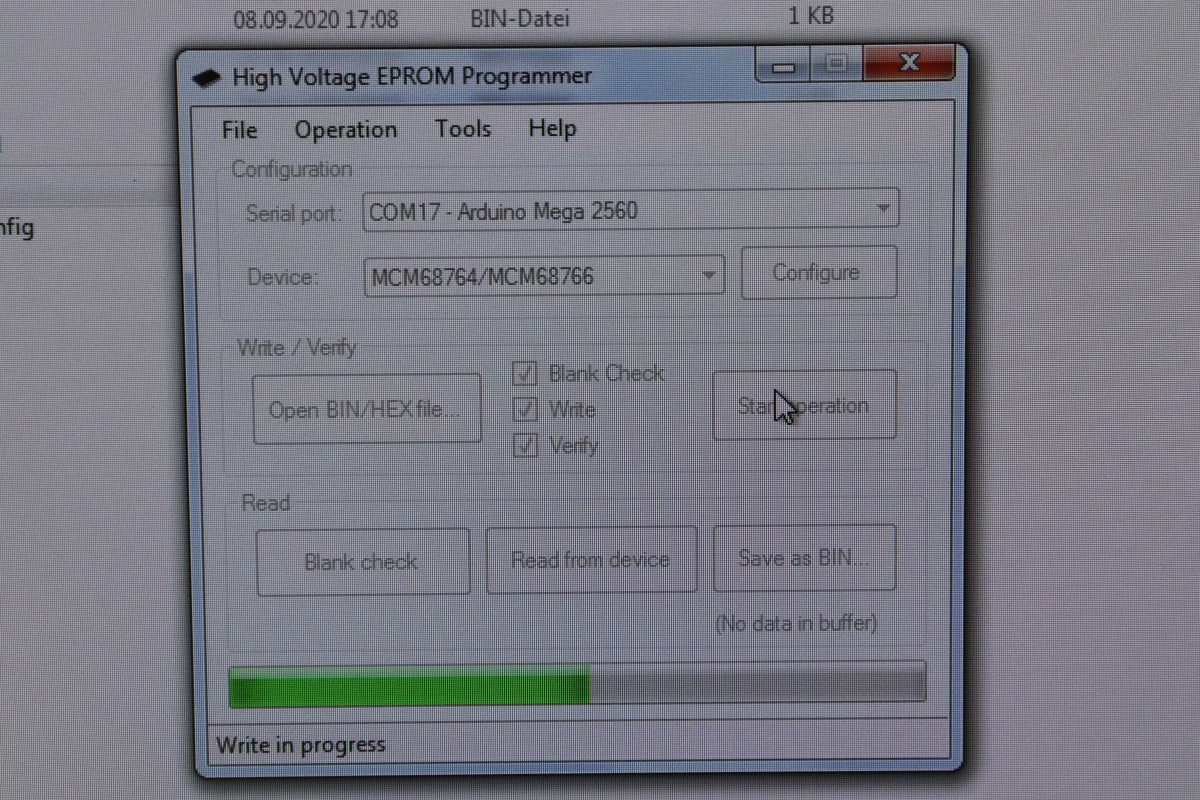

We have a lift-off... - Nebenbei: das Diagnose-ROM ist als Binärfile im Netz zu finden...
![IBM 5150 PC](img_ibm5150/ibm5150_58_tn.jpg)

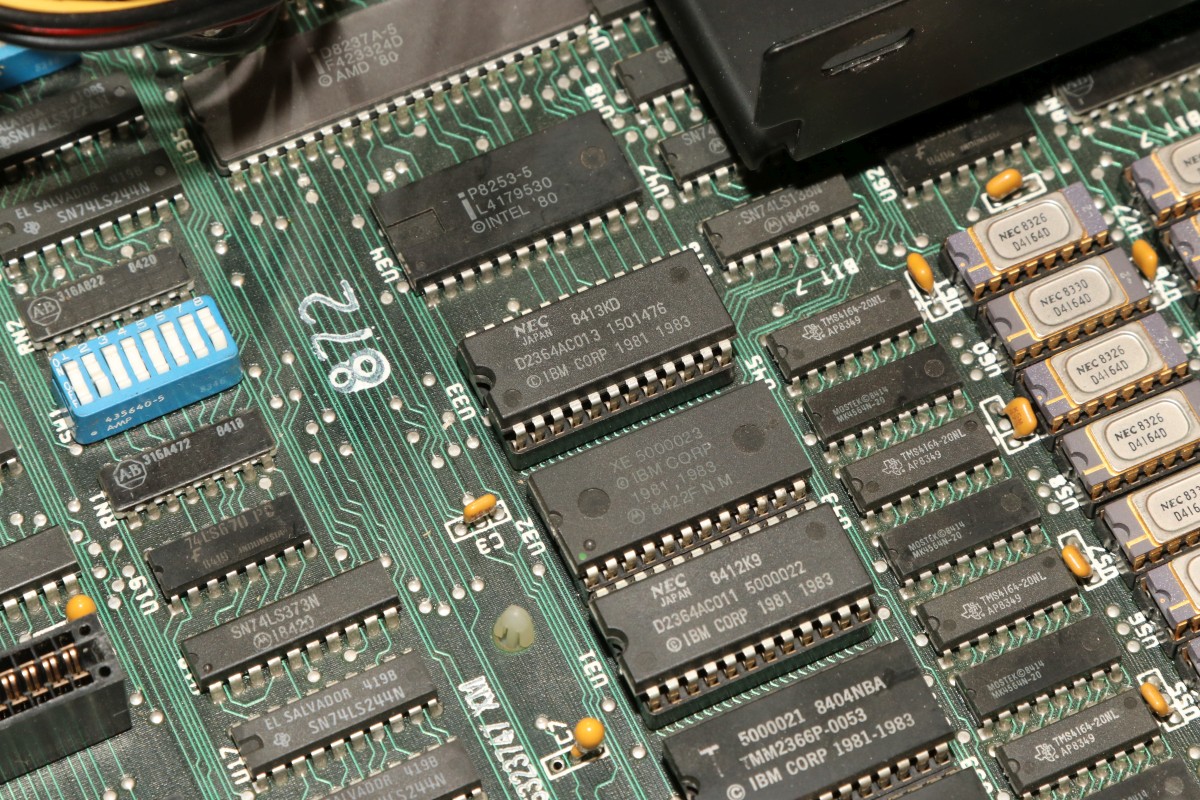

Nur U33 enthält das BIOS - in den anderen ROMs befindet sich das IBM CASSETTE BASIC.
![IBM 5150 PC](img_ibm5150/ibm5150_59_tn.jpg)

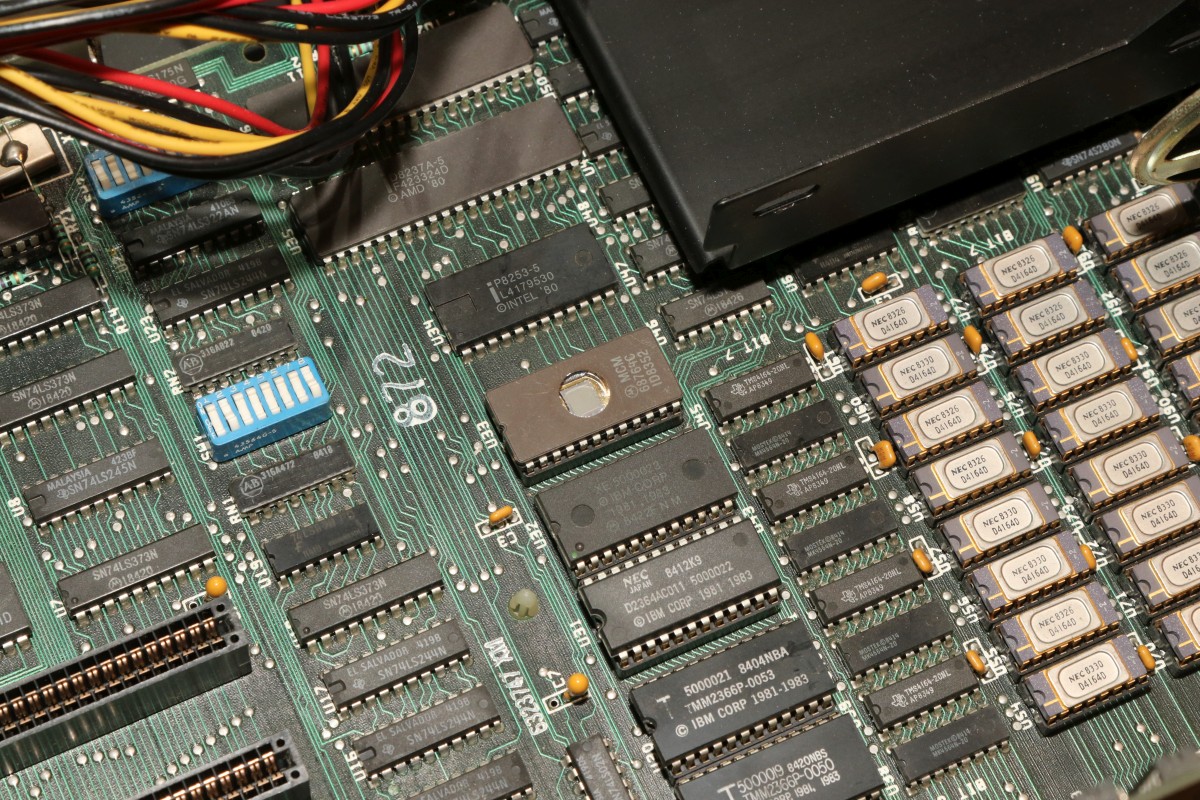

Jetzt ist U33 ein Diagnose-ROM...
![IBM 5150 PC](img_ibm5150/ibm5150_60_tn.jpg)

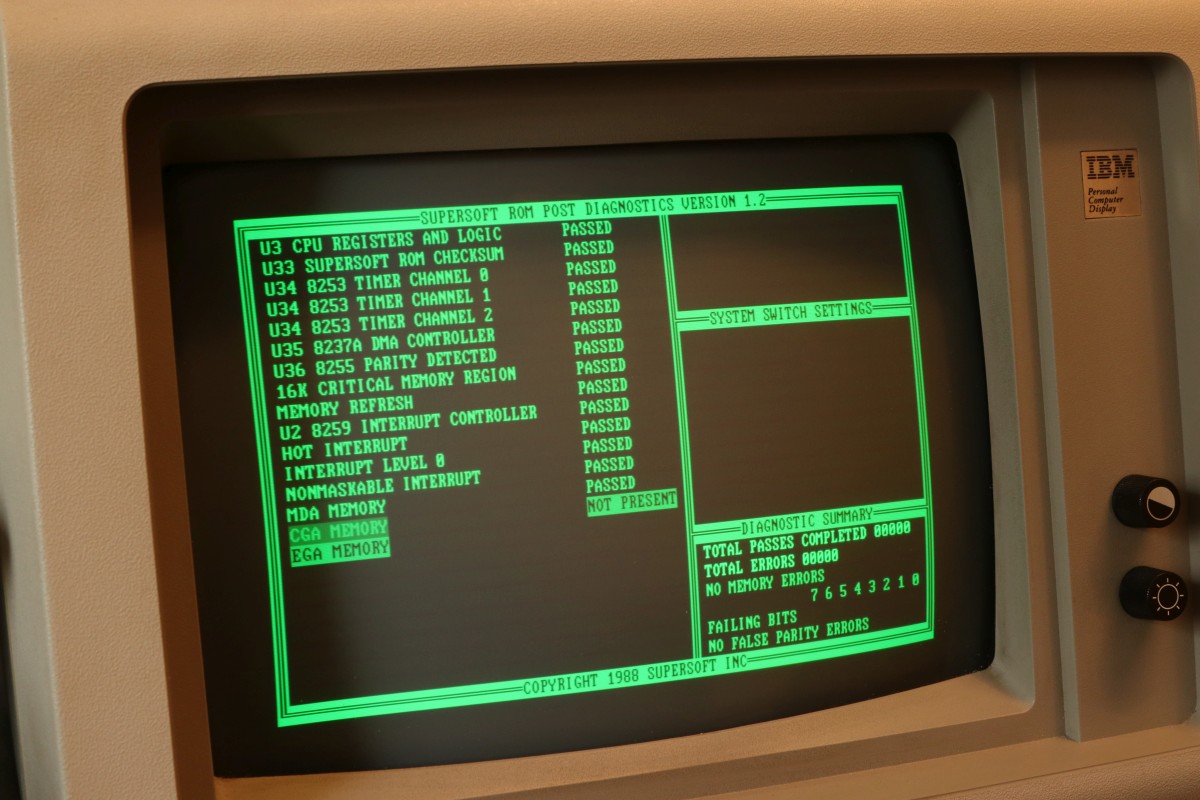

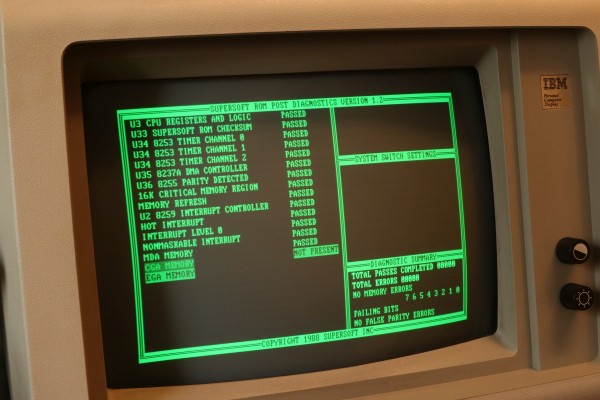

Und es funktioniert!
![IBM 5150 PC](img_ibm5150/ibm5150_61_tn.jpg)

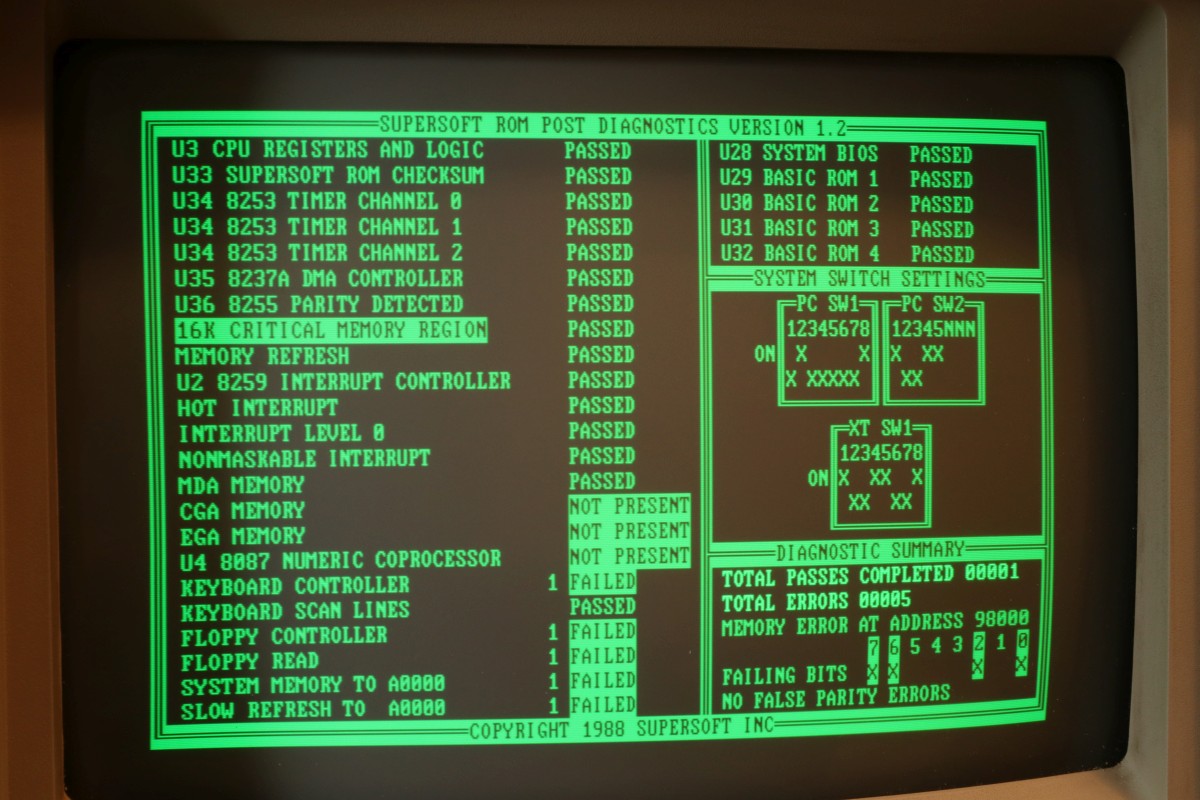

Der Rechner sieht nicht mal schlecht aus...
![IBM 5150 PC](img_ibm5150/ibm5150_62_tn.jpg)
In der nächsten Folge beschäftige ich mich mit Disketten am IBM PC 5150... eine nicht ganz einfache Geschichte!
|
