{Intel C8051E} eine extrem freundliche Spende erreichte mich von Joachim: ein extrem seltener 8051 im Quad Inline Package (QUIP) Keramikgehäuse (64 Pin). Diese seltenen Gehäuse benötigen immer einen Sockel und wurden von 3M gefertigt. Der Intel C8051E Microcontroller führt in dieser Gehäuseform zusätzliche Leitungen nach Außen, an die externe EPROMs angeschlossen werden können. Der C8051E war Bestandteil des Intel EM-51 8051 Emulation Boards.

Intel C8051E

Intel C8051E

Intel C8051E

Intel C8051E

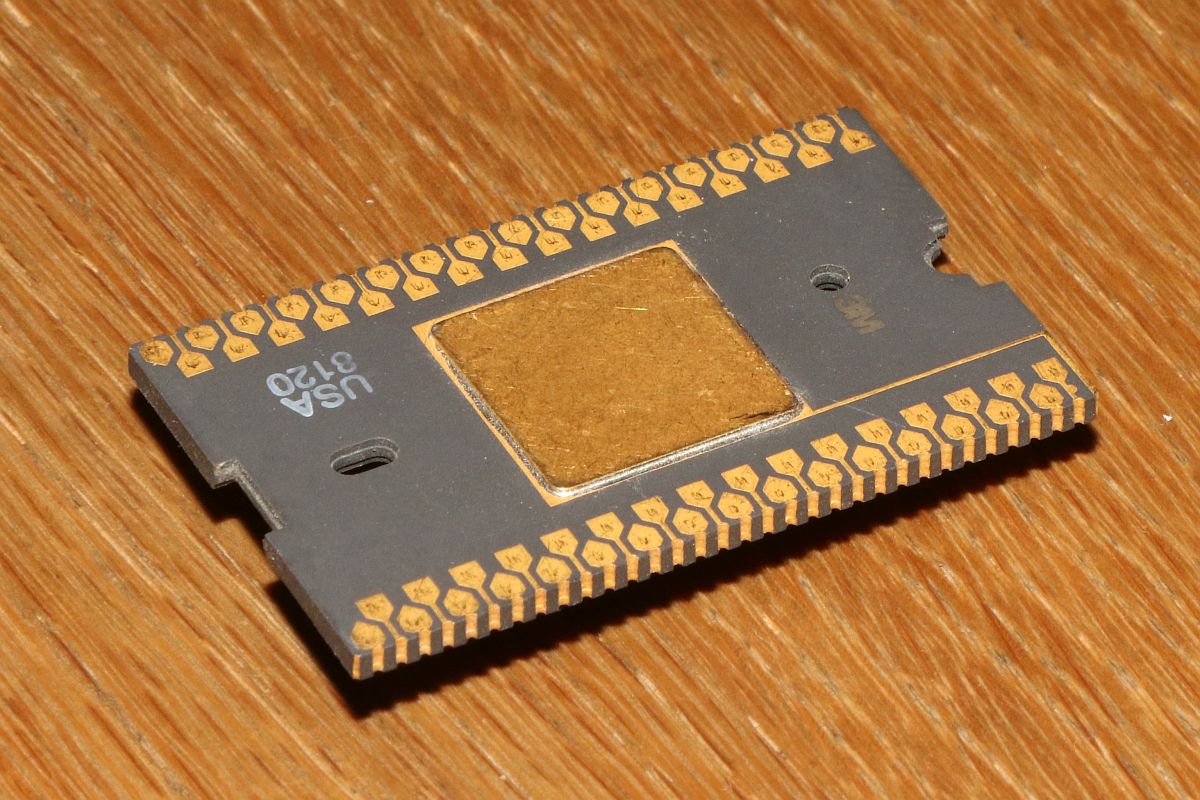

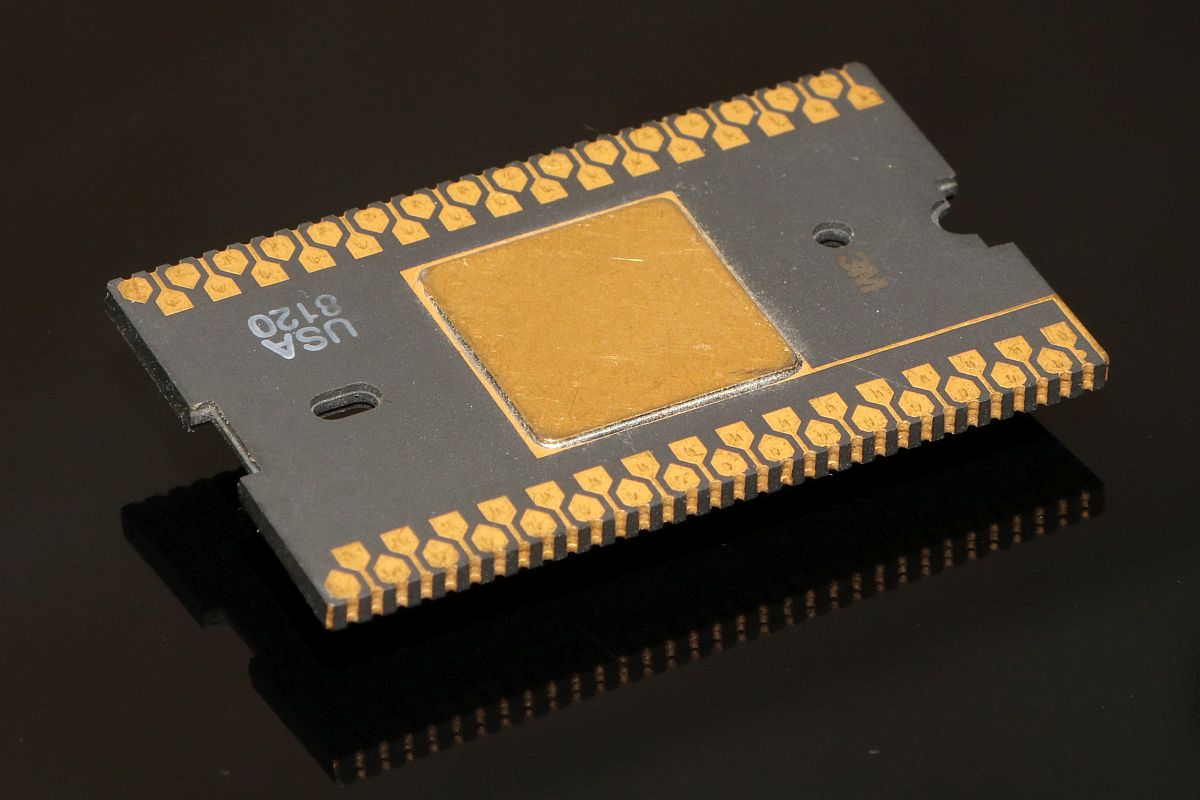

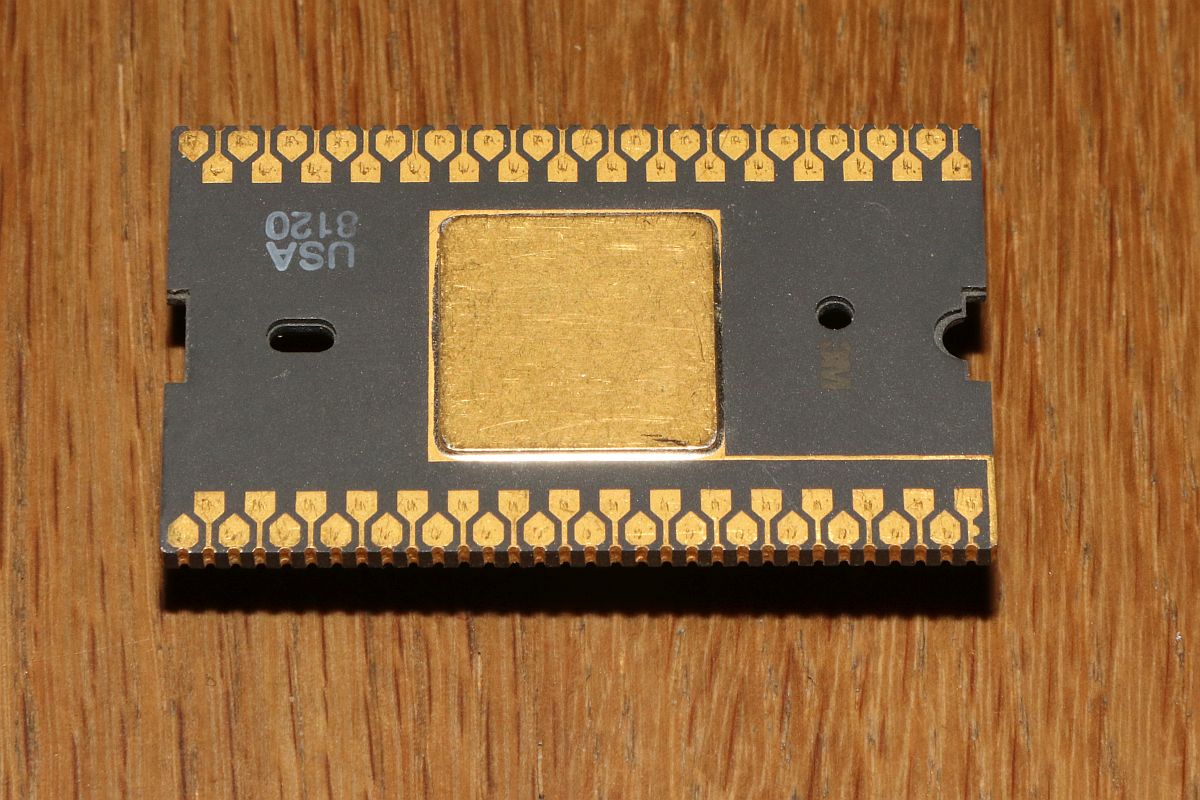

Die Seite mit dem Chipdeckel ist die Unterseite - hier kontaktiert der Sockel die breiten vierreihigen Goldpads.

Intel C8051E

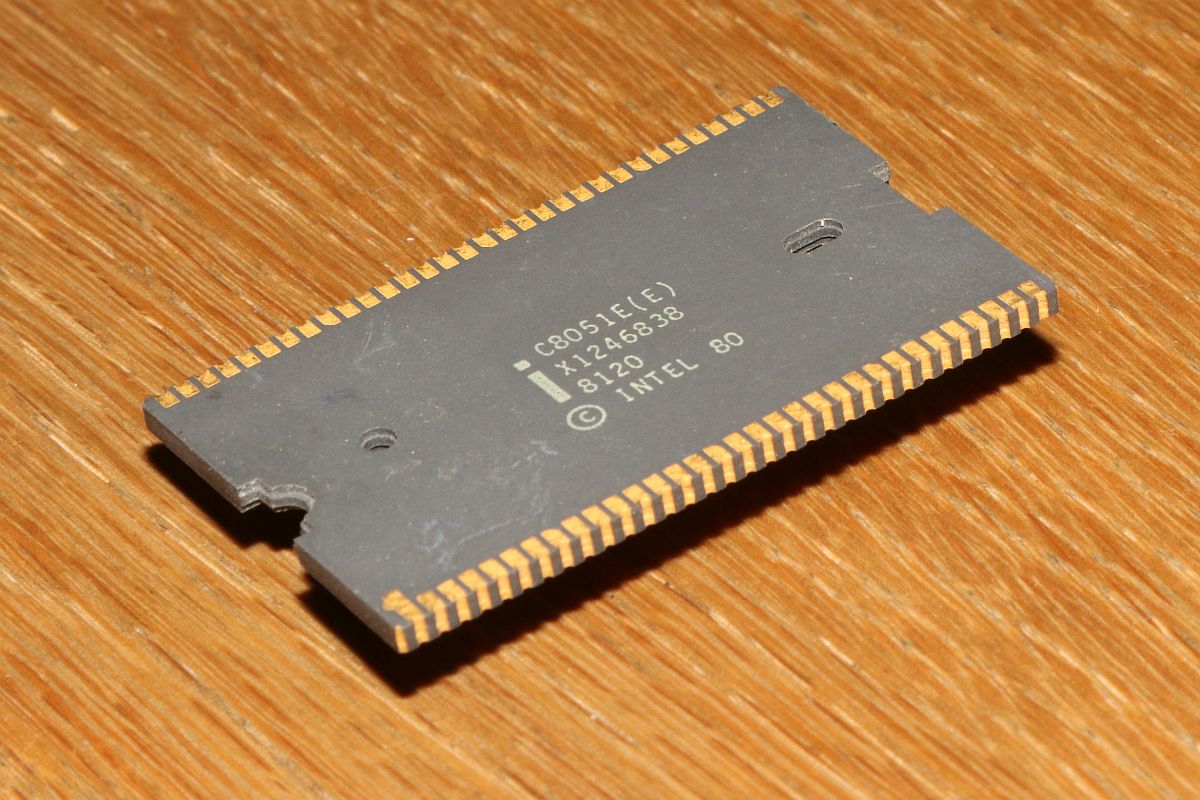

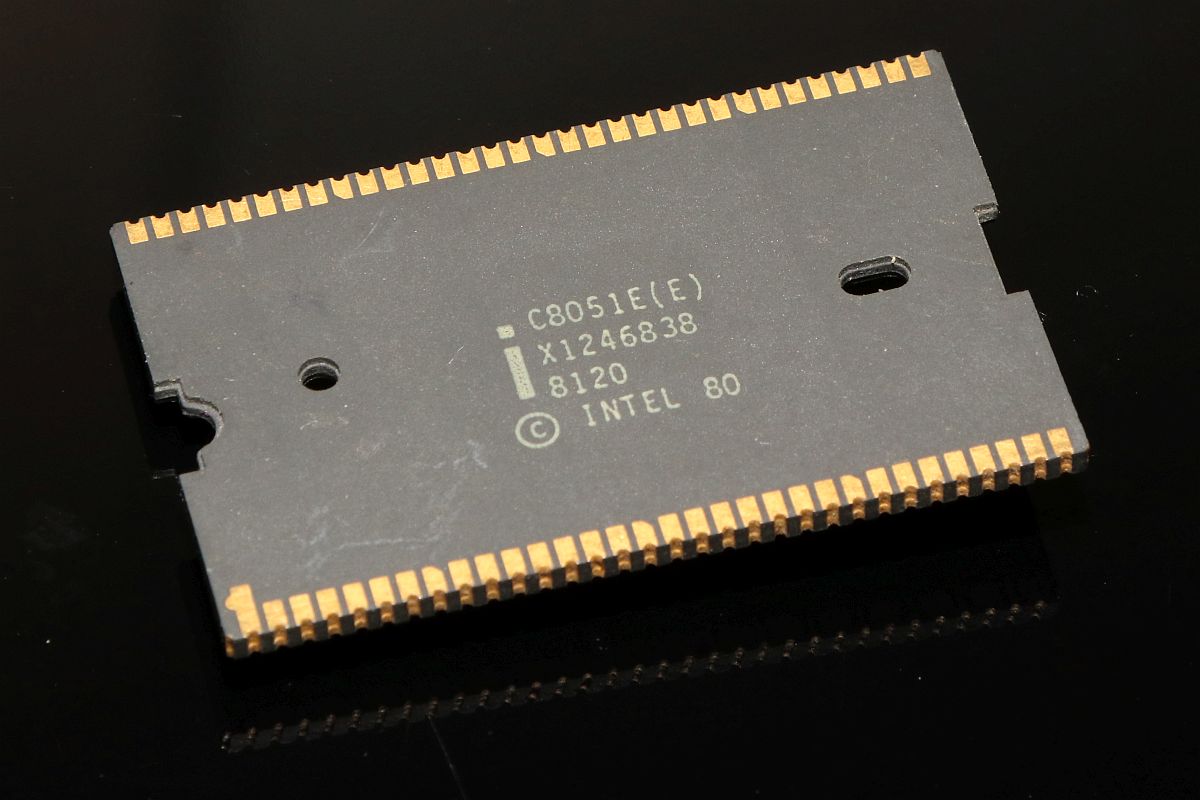

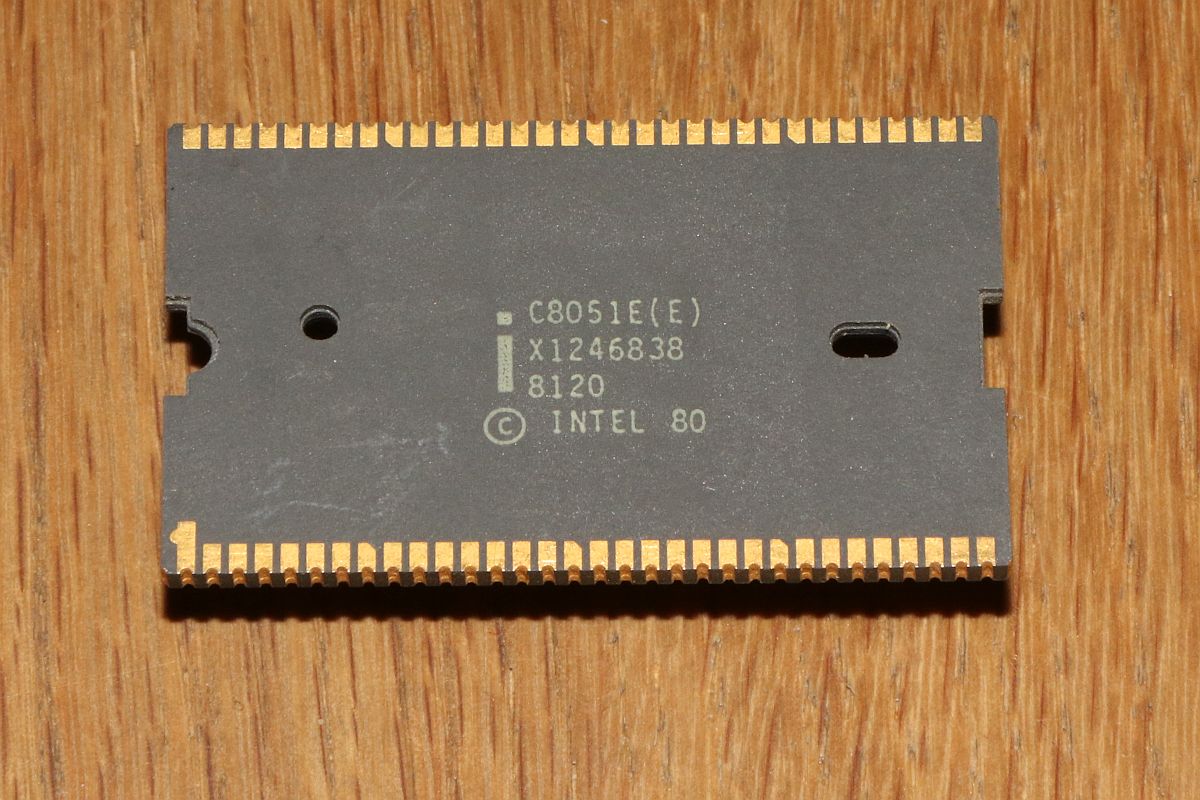

Das hier ist die Oberseite, die 64 kleinen Pads in zwei Reihen können per Taskopf für Messungen kontaktiert werden.

Intel C8051E

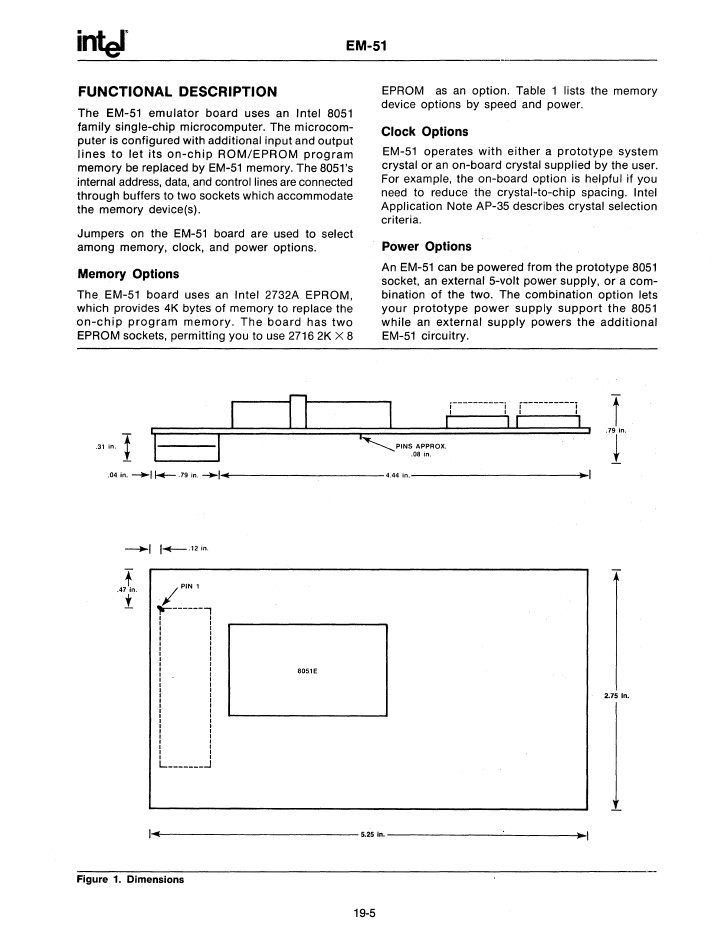

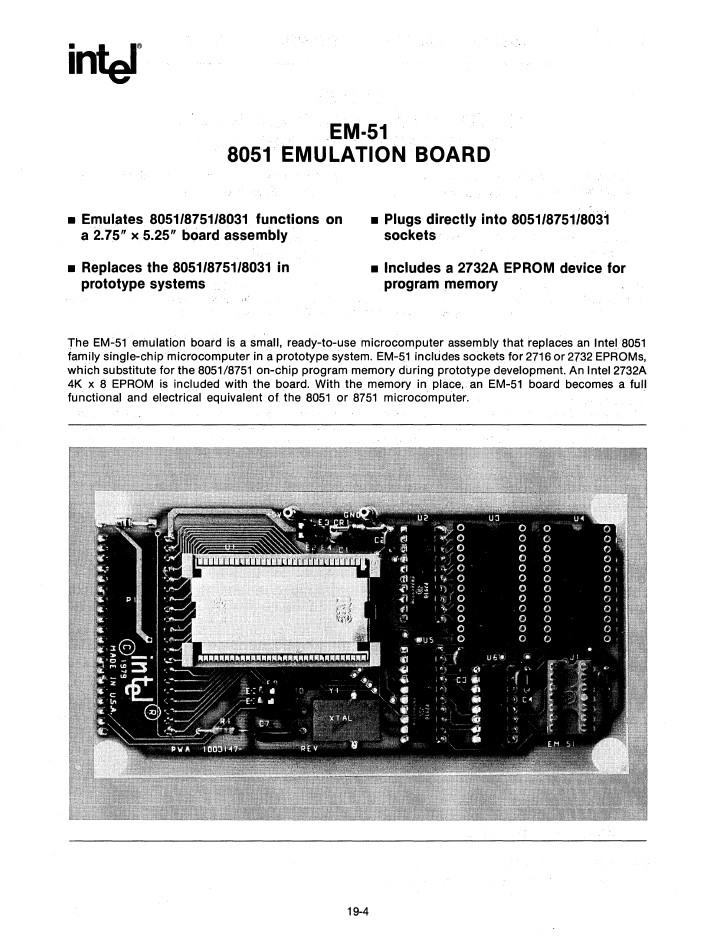

Über die Pinbelegung des Bausteins liegen mir leider keine Informationen vor, aber das Emulation Board taucht in einem Intel Datenbuch auf. Das Board besitzt auf der linken Unterseite einen 40-poligen Stecker, der direkt in einen Standard-8051-Sockel gesteckt werden kann.

Intel C8051E

Intel C8051E

Intel C8051E

Intel C8051E
