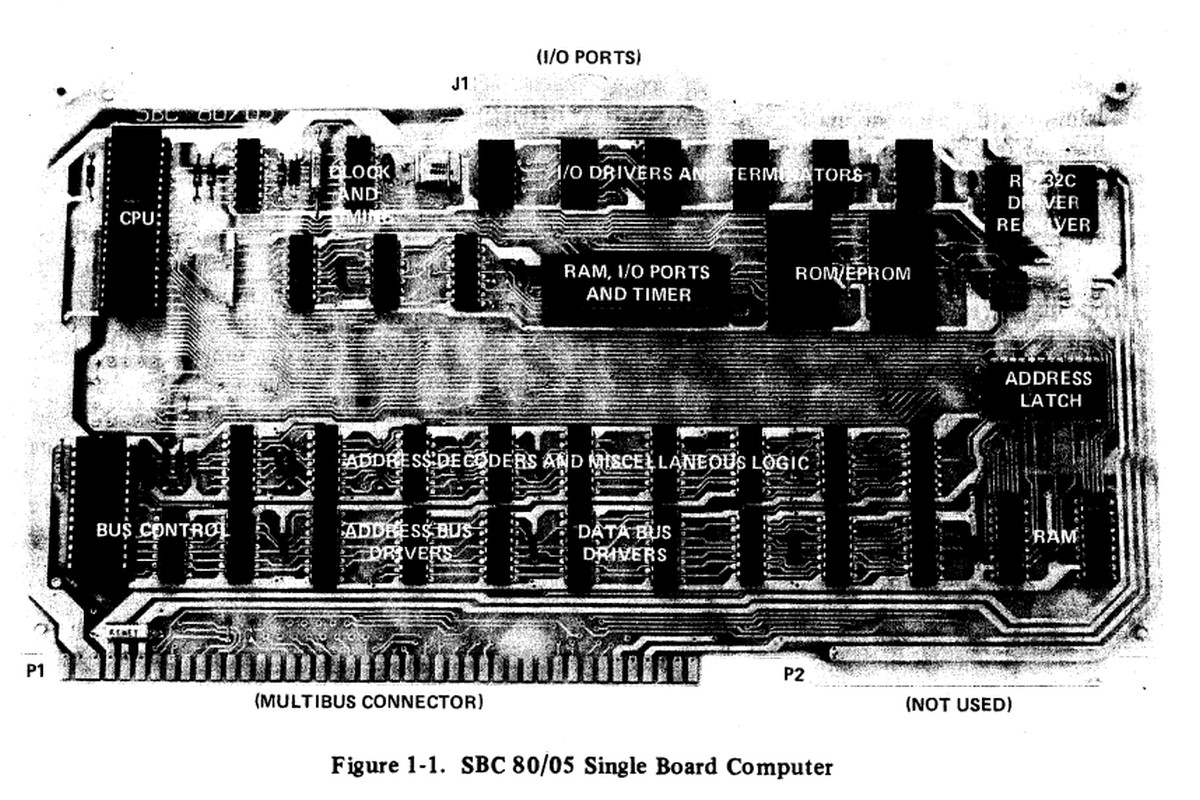

{Intel SBC-80/05} bei mir ist wieder mal was Seltenes eingetrudelt: eines der vielen verschiedenen Intel Single Board Computer, mit denen man die neuen (haha) Prozessoren ausprobieren konnte. In diesem Fall das Board für den 8085 - mit zwei Steckplätzen für 2716 und vollen 512 Byte RAM, sowie vollem Multibus-Support. So sieht die Doku das Board:
![Intel SBC-80/05](img_sbc8005/sbc8005_01_tn.jpg)

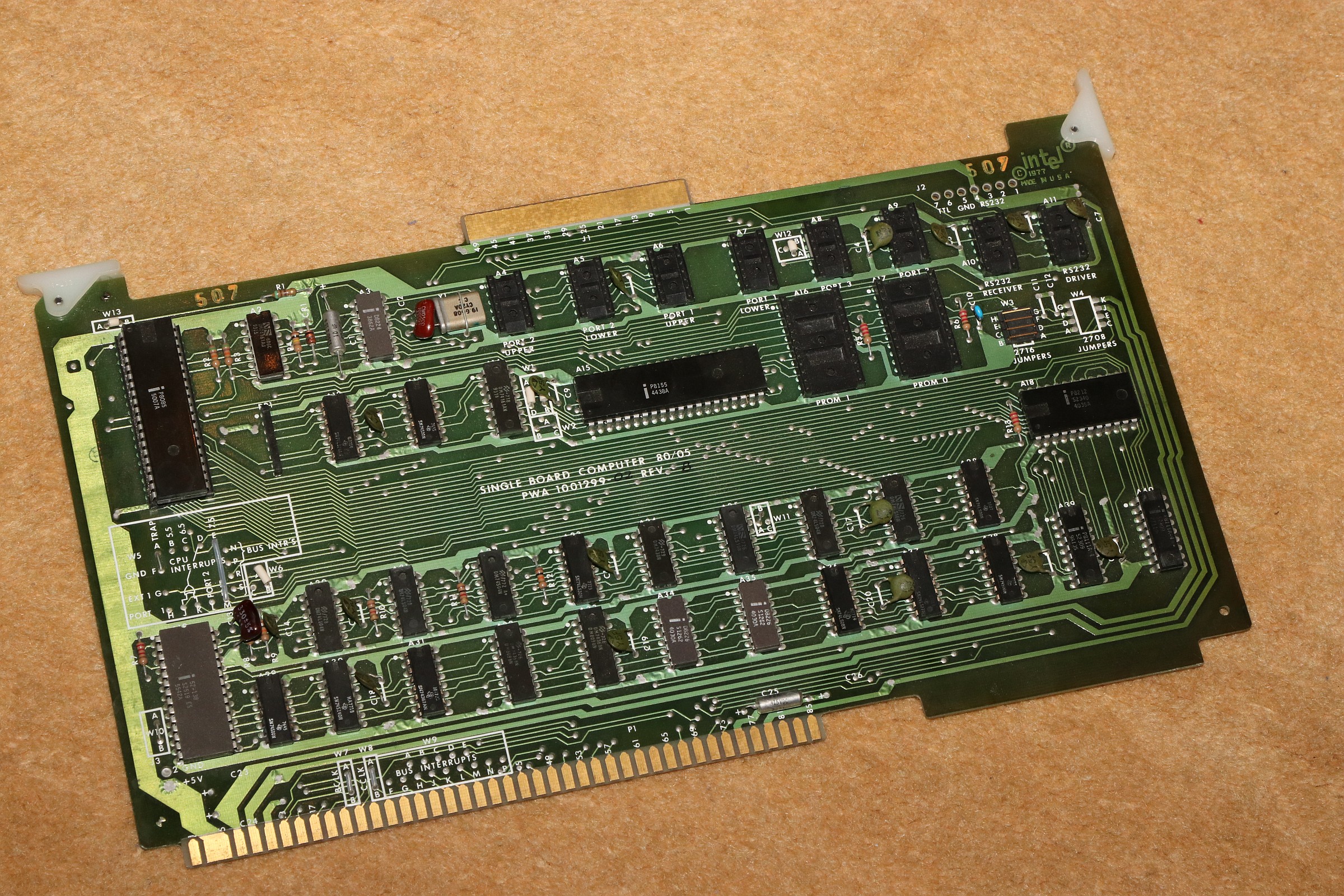

Und so sieht das echte Teil aus!
![Intel SBC-80/05](img_sbc8005/sbc8005_02_tn.jpg)

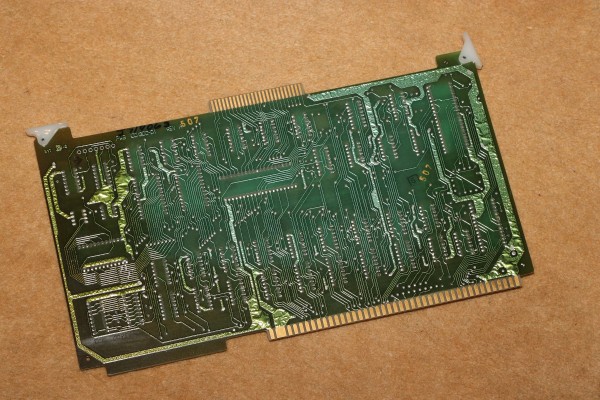

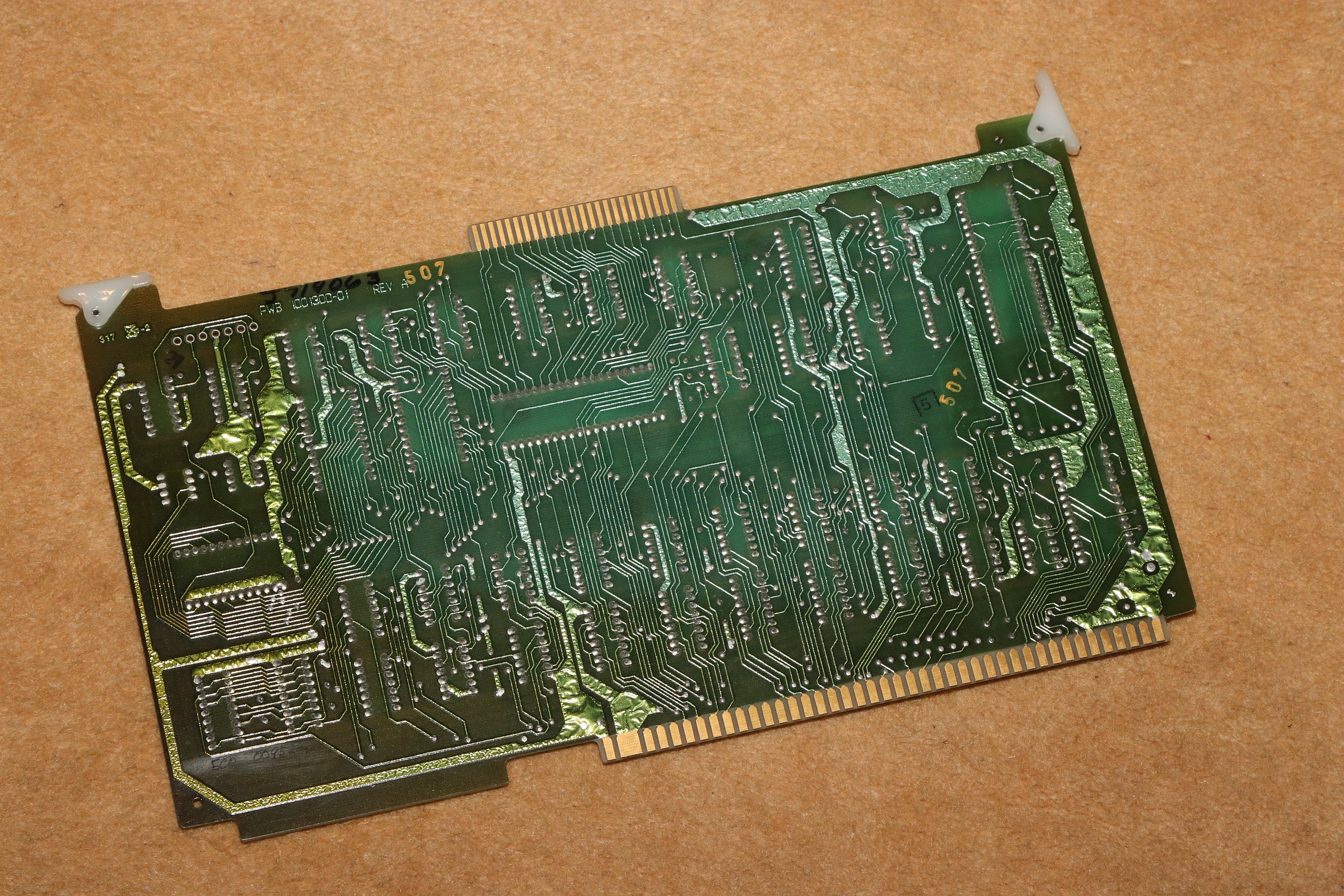

Von unten... der Vollständigkeit halber.
![Intel SBC-80/05](img_sbc8005/sbc8005_03_tn.jpg)

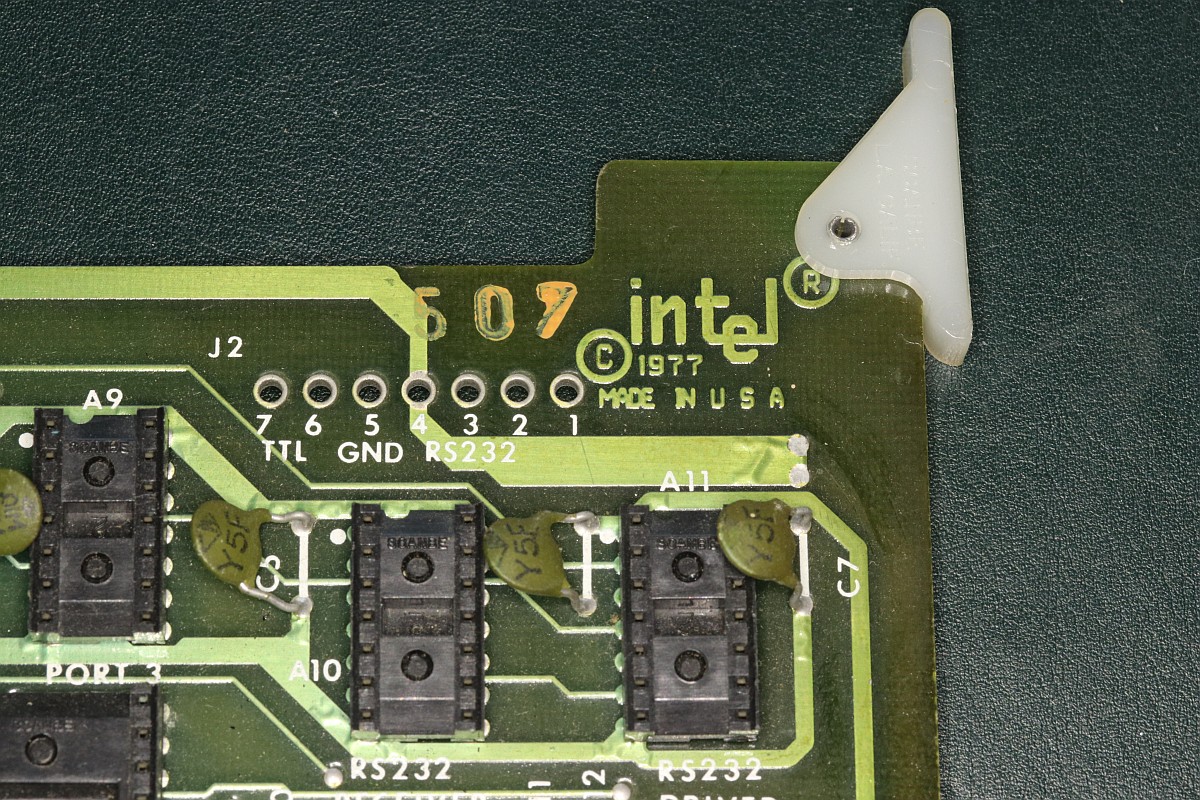

Ein echter Intel... ;-) die Steckplätze der Bus- und Schnittstellentreiber werden serienmäßig unbestückt geliefert, ebenso wie die EPROMs. Früher hat man eben noch ein Wenig selbst machen müssen...
![Intel SBC-80/05](img_sbc8005/sbc8005_04_tn.jpg)

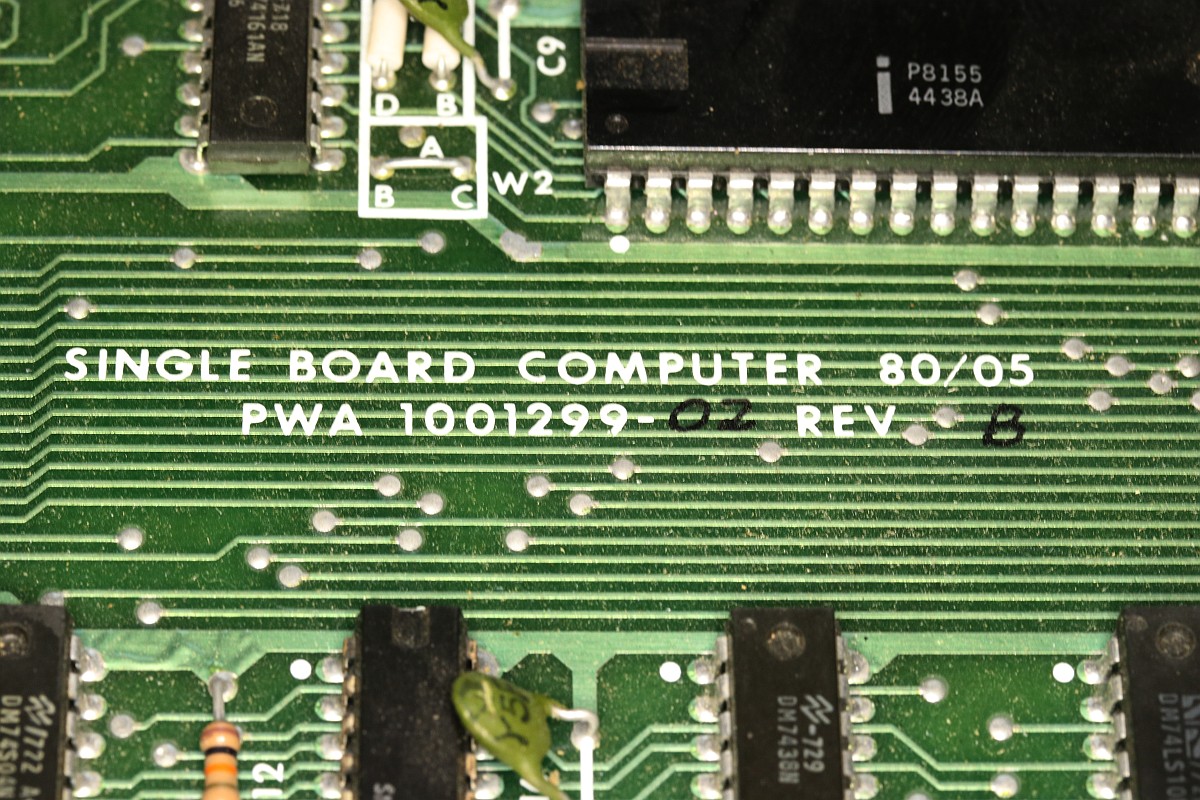

Besser als 08/15!
![Intel SBC-80/05](img_sbc8005/sbc8005_05_tn.jpg)

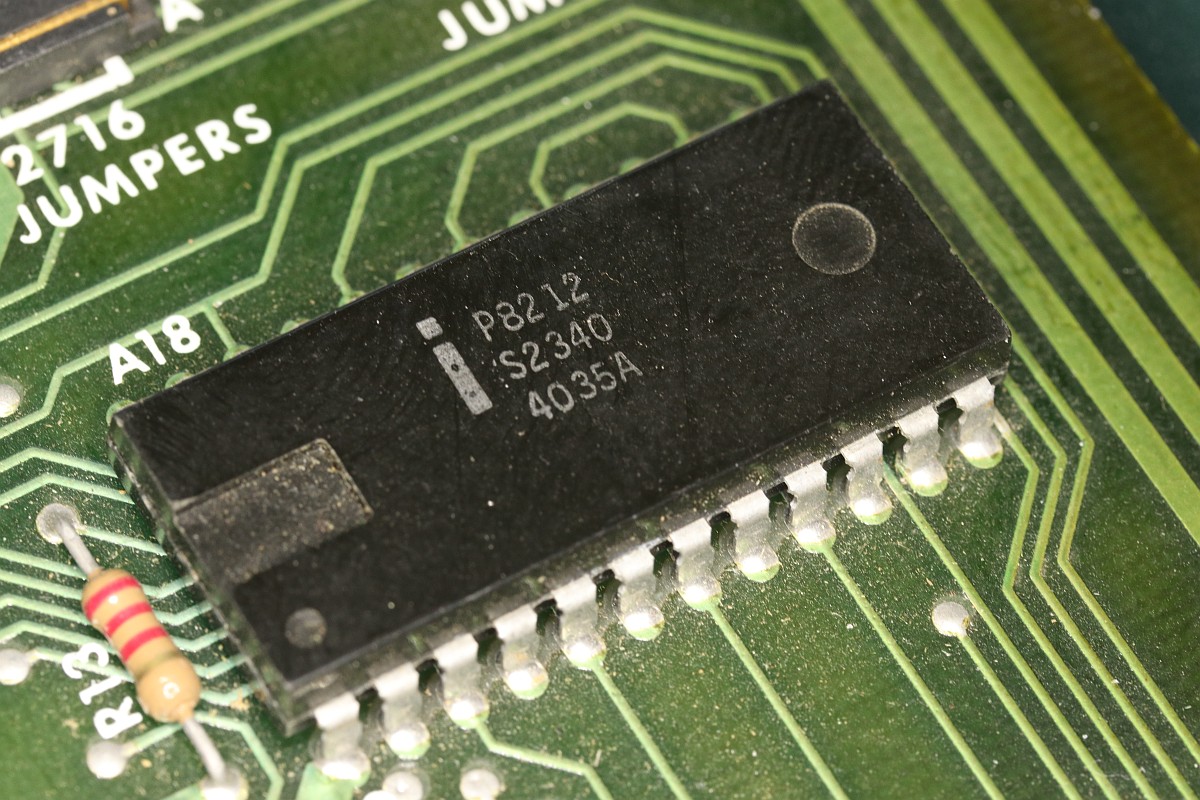

Intel P8212 - ein I/O-Chip als Adressverwalter:
![Intel SBC-80/05](img_sbc8005/sbc8005_06_tn.jpg)

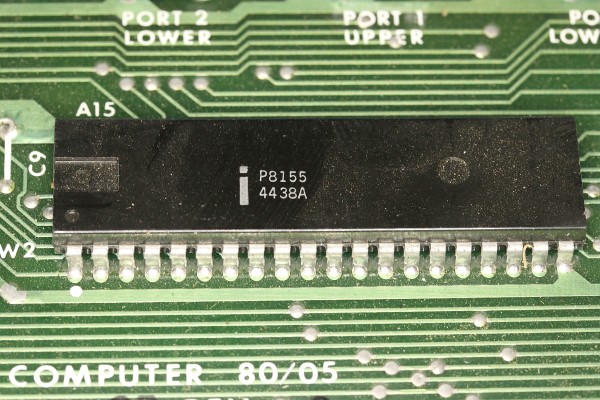

P8155, RAM + I/O + Timer:
![Intel SBC-80/05](img_sbc8005/sbc8005_07_tn.jpg)

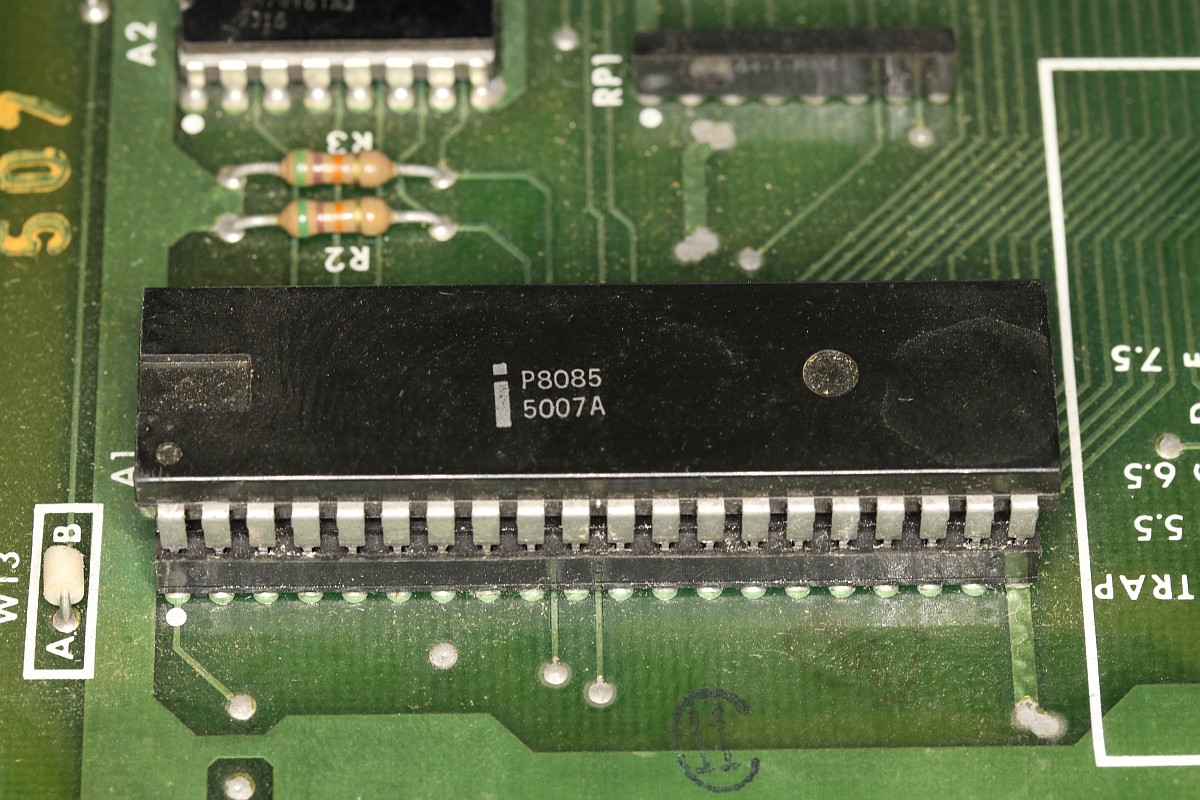

Der Prozessor: 8 Bit Datenbus, 6500 Transistoren, aber nur eine Versorgungsspannung 5V, deswegen 8085 (im Unterschied zum Vorläufer 8080)!
![Intel SBC-80/05](img_sbc8005/sbc8005_08_tn.jpg)

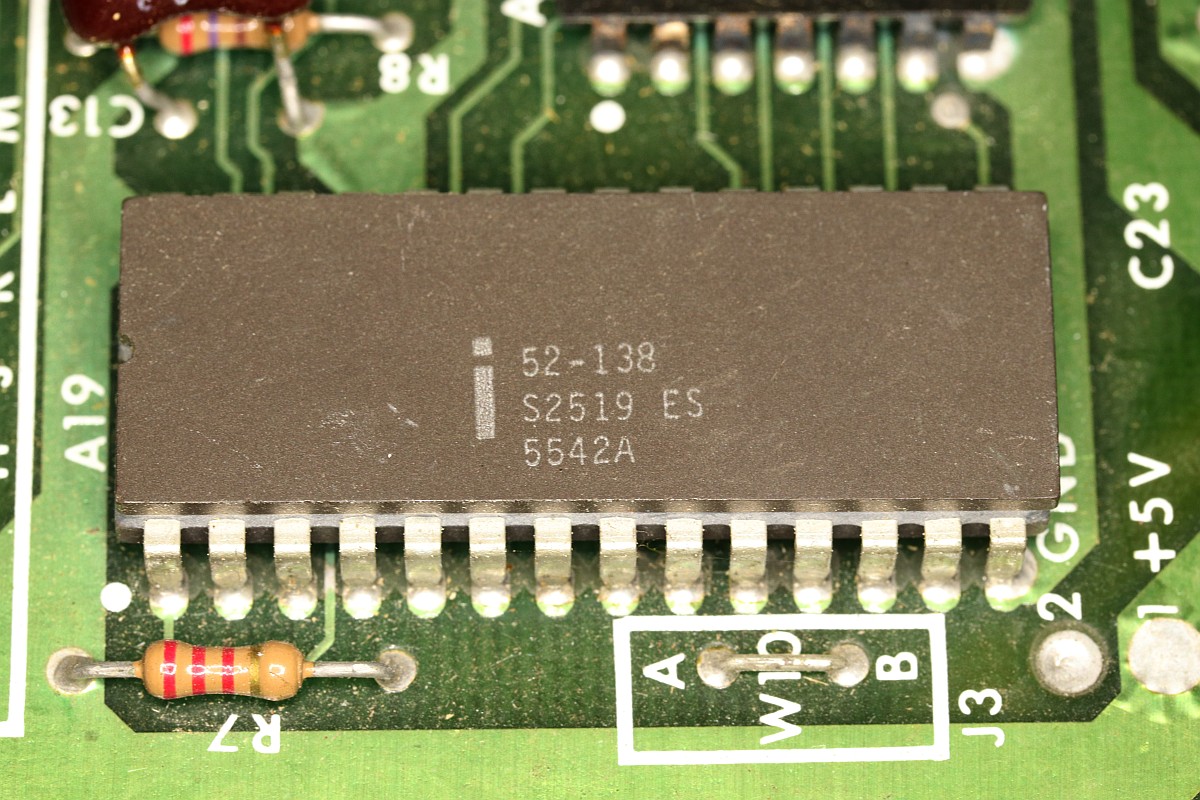

Ein unbekannter Baustein als Bussignalgenerator, vermutlich ein BPROM oder PLA. Interessant ist hier der Aufdruck "ES" - Engineering Sample!
![Intel SBC-80/05](img_sbc8005/sbc8005_09_tn.jpg)

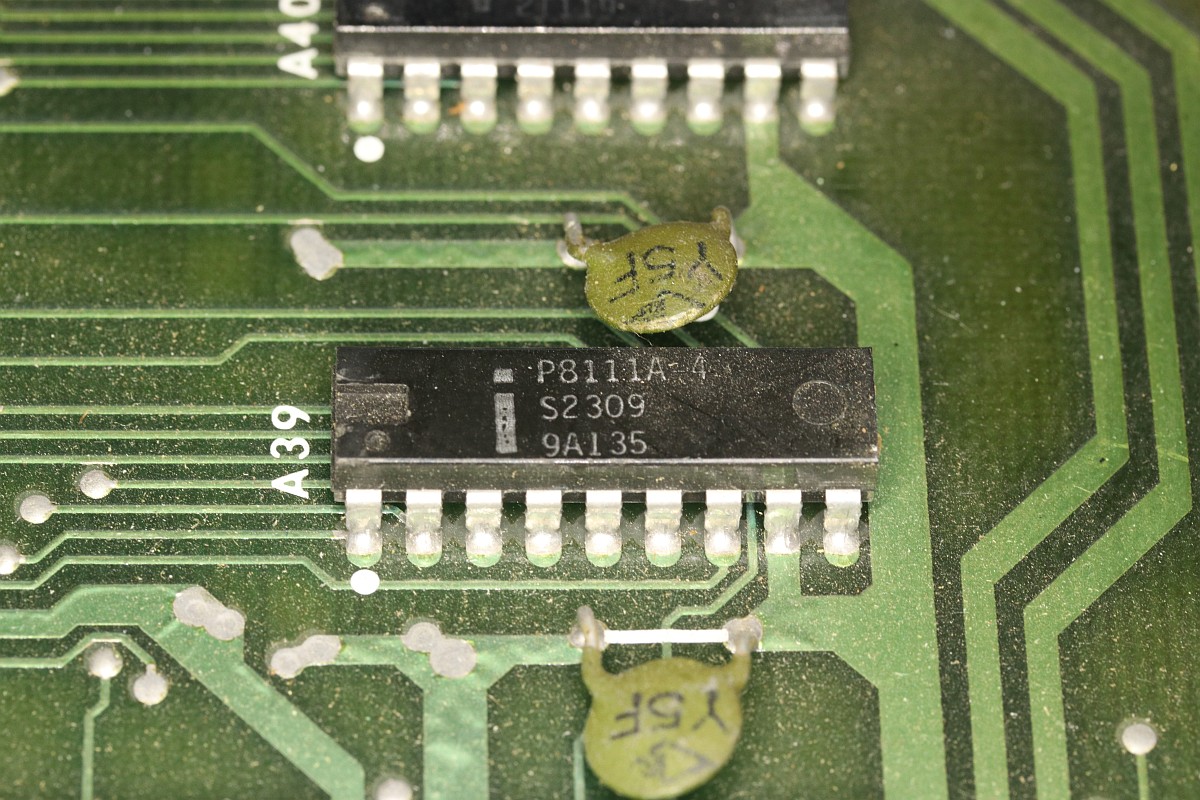

RAM P8111 - ein RAM mit 256x4 Bit... zwei davon ergeben 256 Byte - die restlichen 256 Byte verstecken sich im P8155!
![Intel SBC-80/05](img_sbc8005/sbc8005_10_tn.jpg)
|
