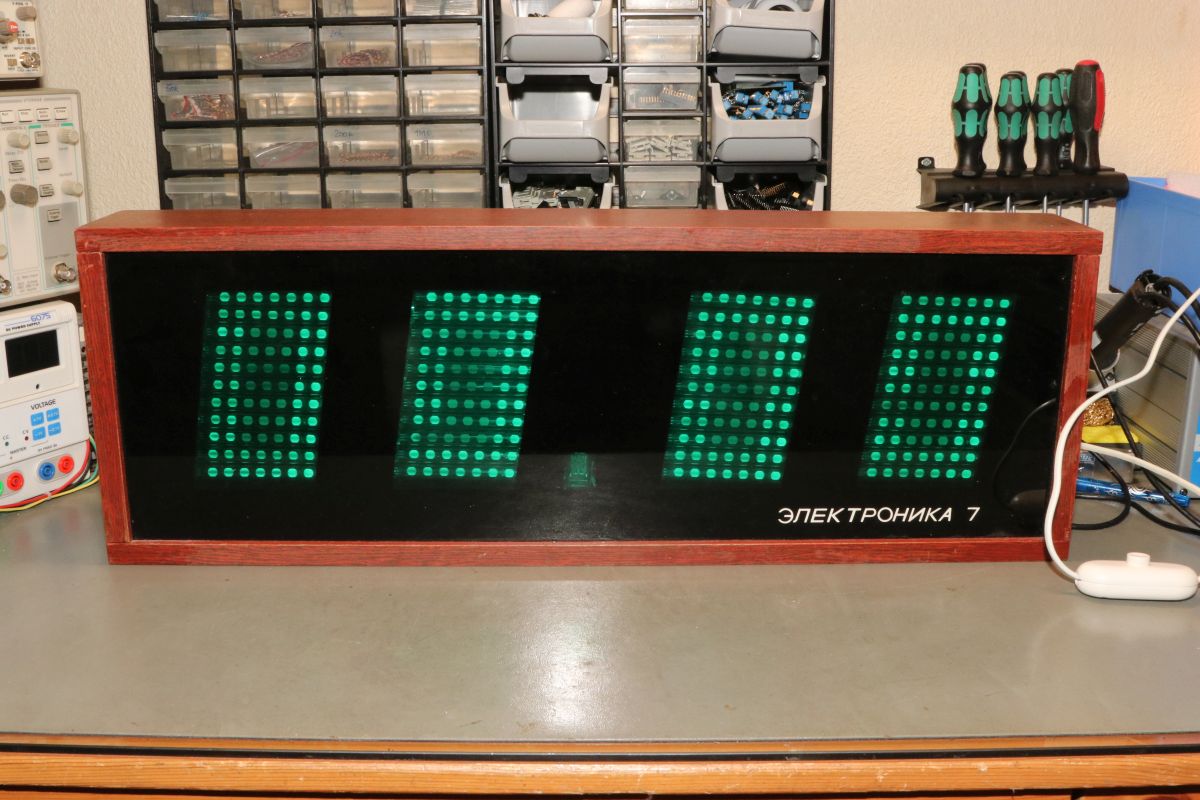

{ELEKTRONIKA 7-06} "Ich habe hier eine Elektronika 7, die läuft nicht mehr, kannst du dir die mal ansehen?" Ist ja mal was hübsches, kleines für nebenbei, dachte ich mir. Dann kam das Paket an und mir wurde bewusst, dass es von Elektronika 7 verschiedene Bauformen gibt. Die hier ist eine 7-06 und ziemlich unhandlich.

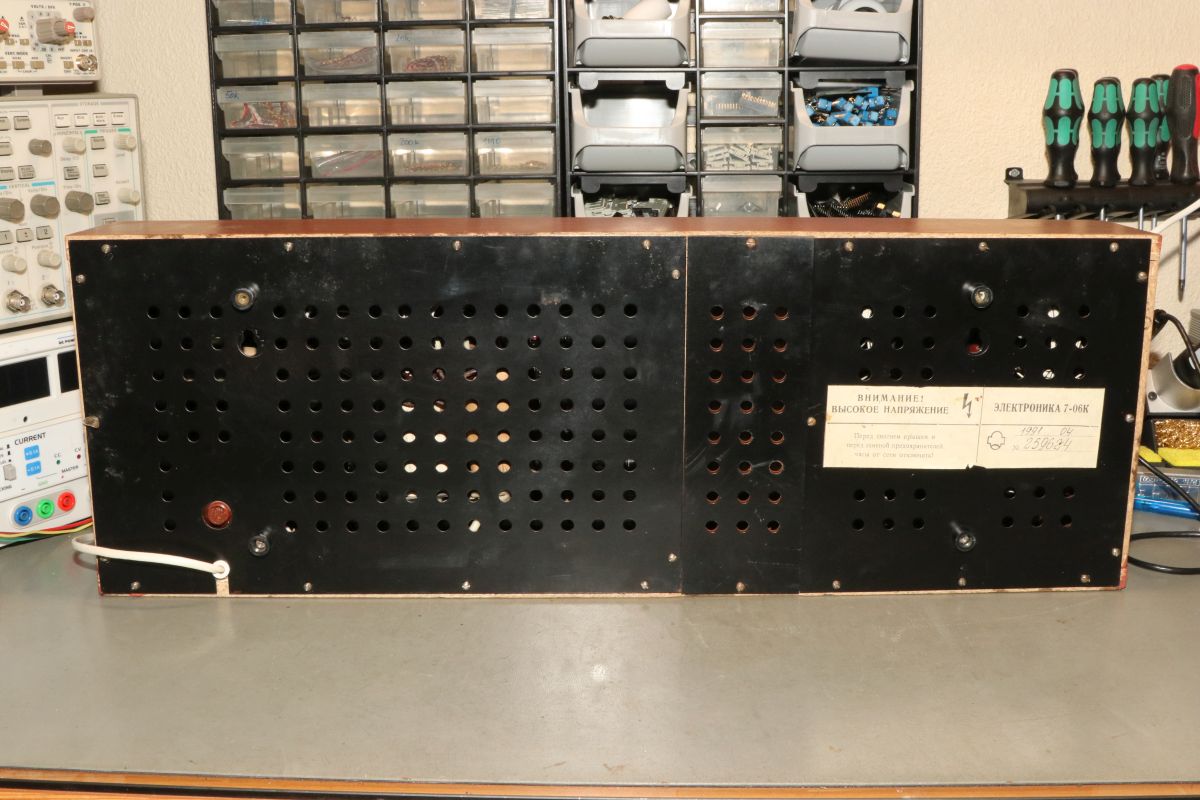

Alle Segmente sind permanent an und es geht sonst nichts. Das rustikale Preßspangehäuse ist von hinten zugänglich.

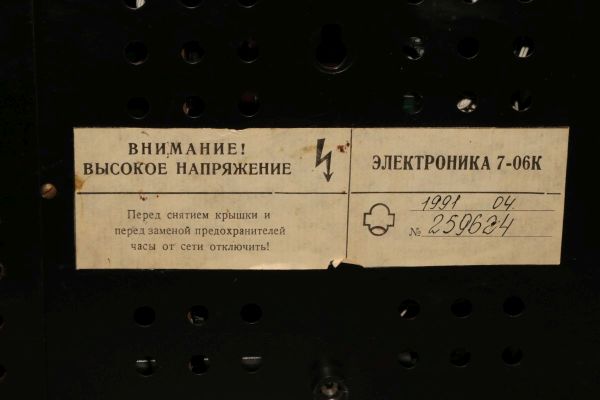

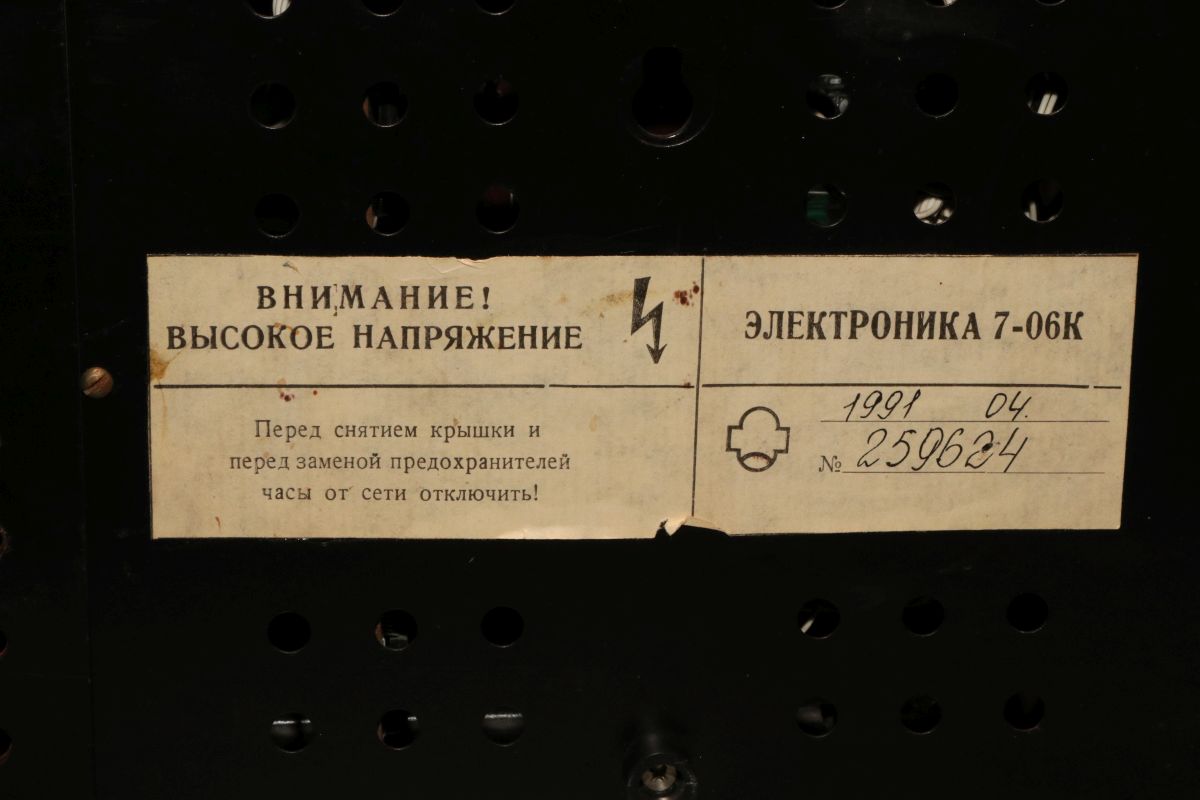

Der Aufkleber mit dem Spannungspfeil fordert "Achtung!".

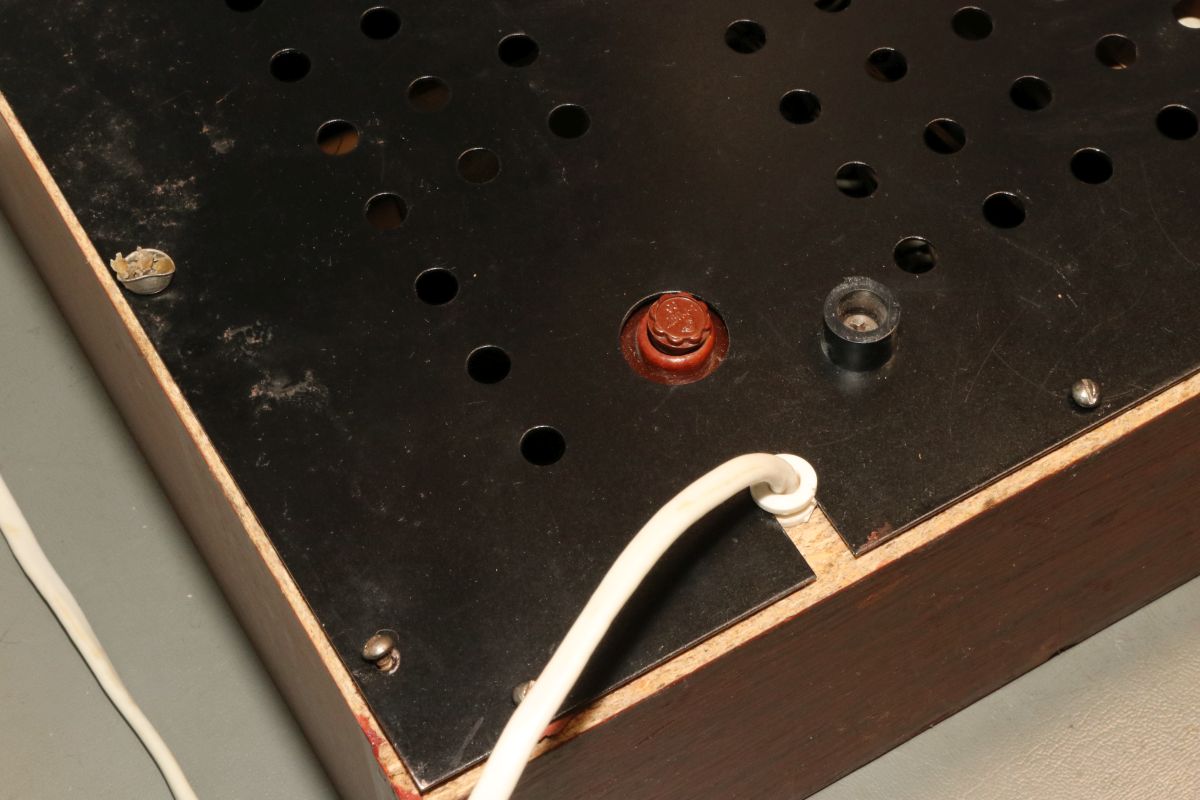

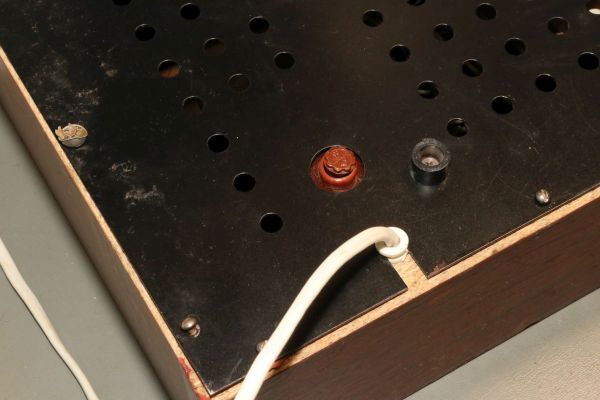

Hier ist die putzige Sowiet-Sicherung, eine Bauform, die man nicht mehr bekommt. Immerhin geht sie noch.

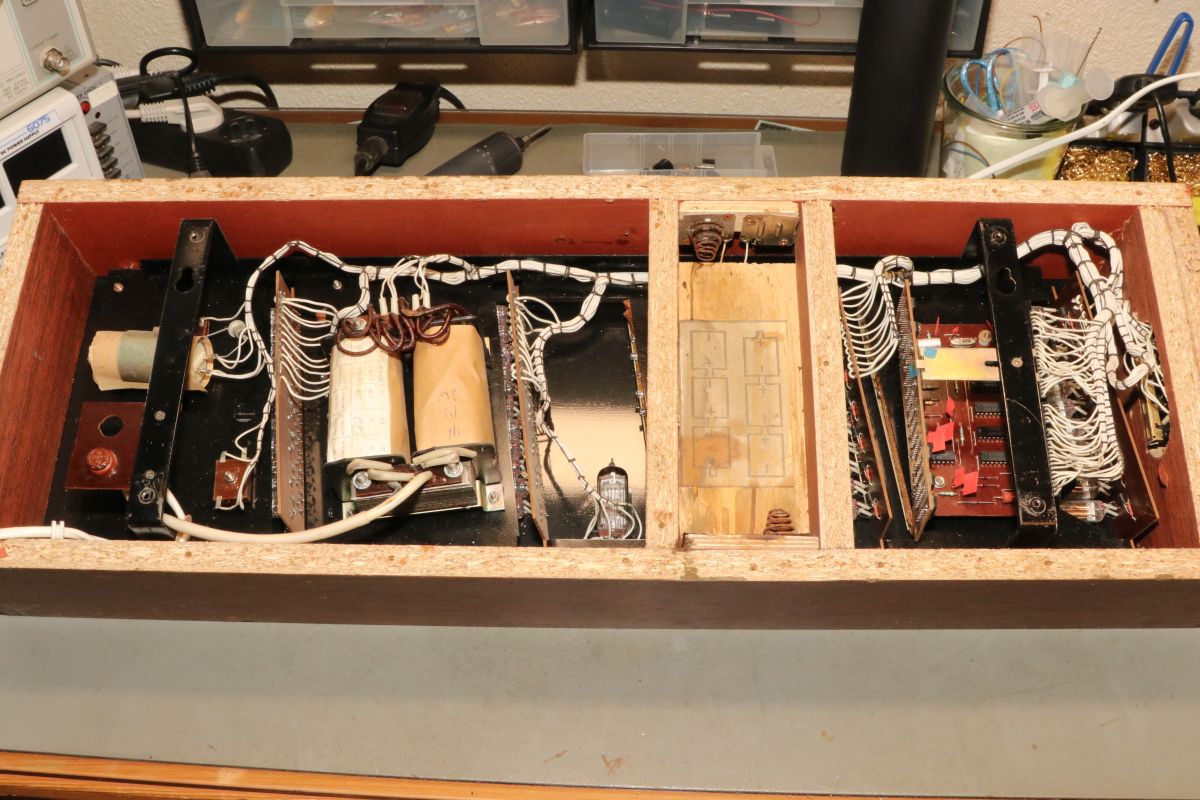

Unter dem Blech vergirgt sich allerlei.

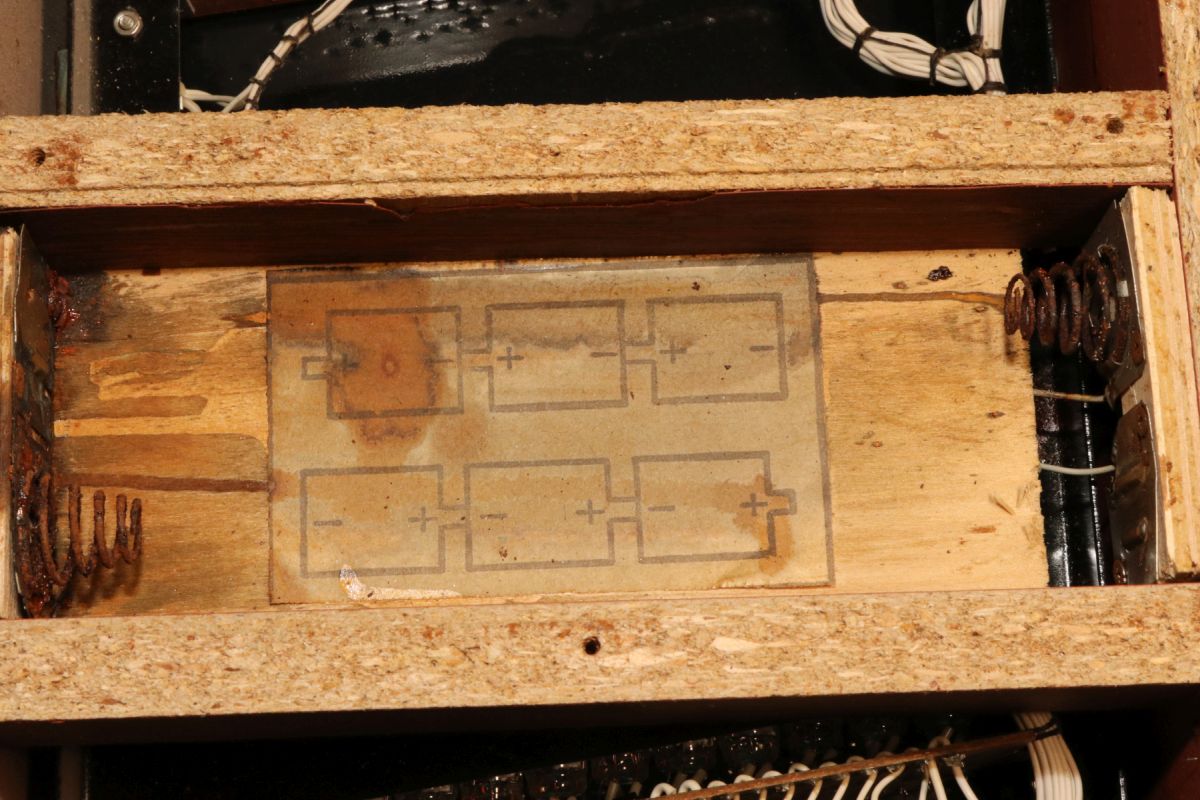

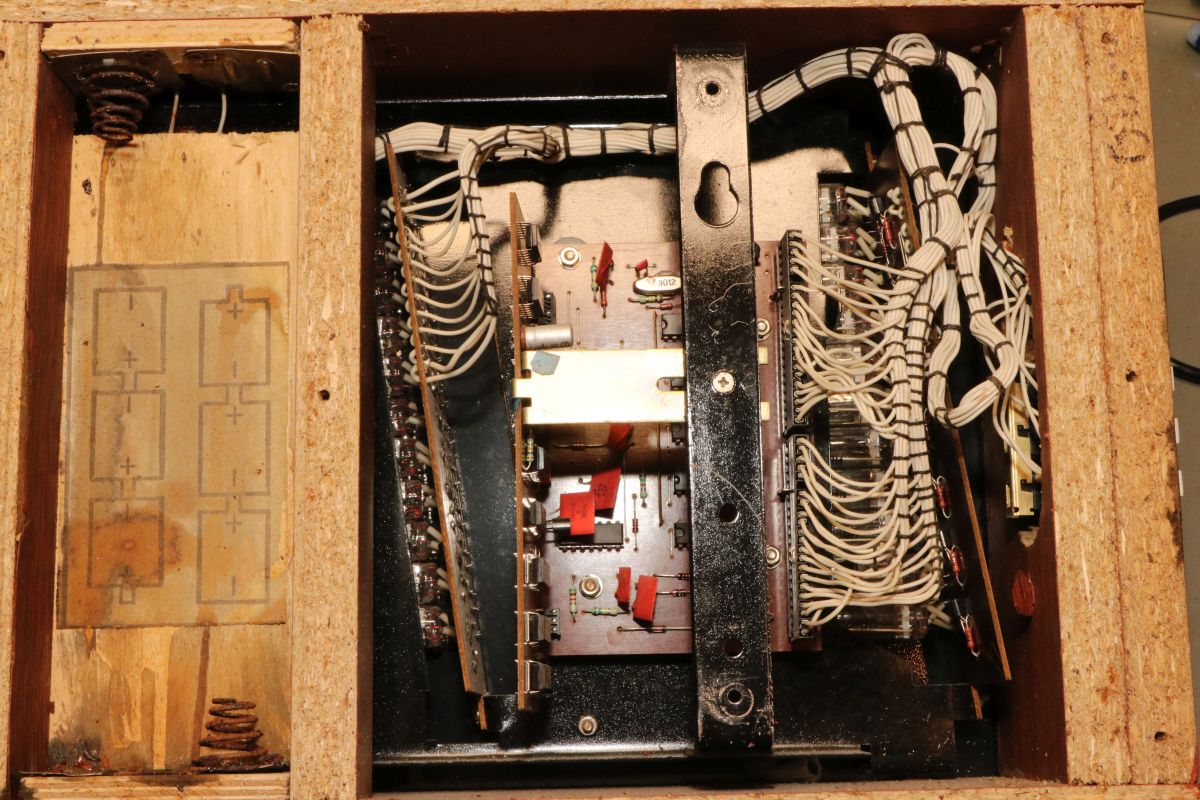

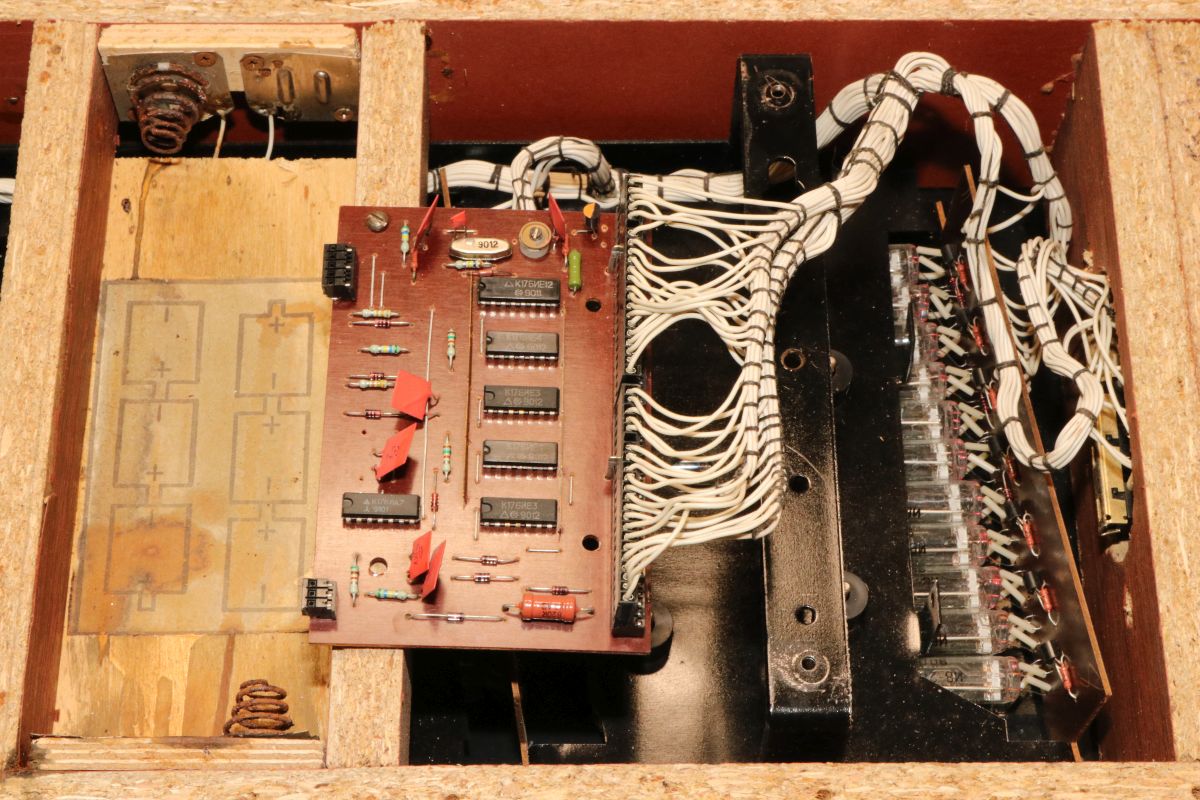

Batteriefach und Elektronik für die Uhr - die Ansteuerelektroniken für die Segmente stehen senkrecht.

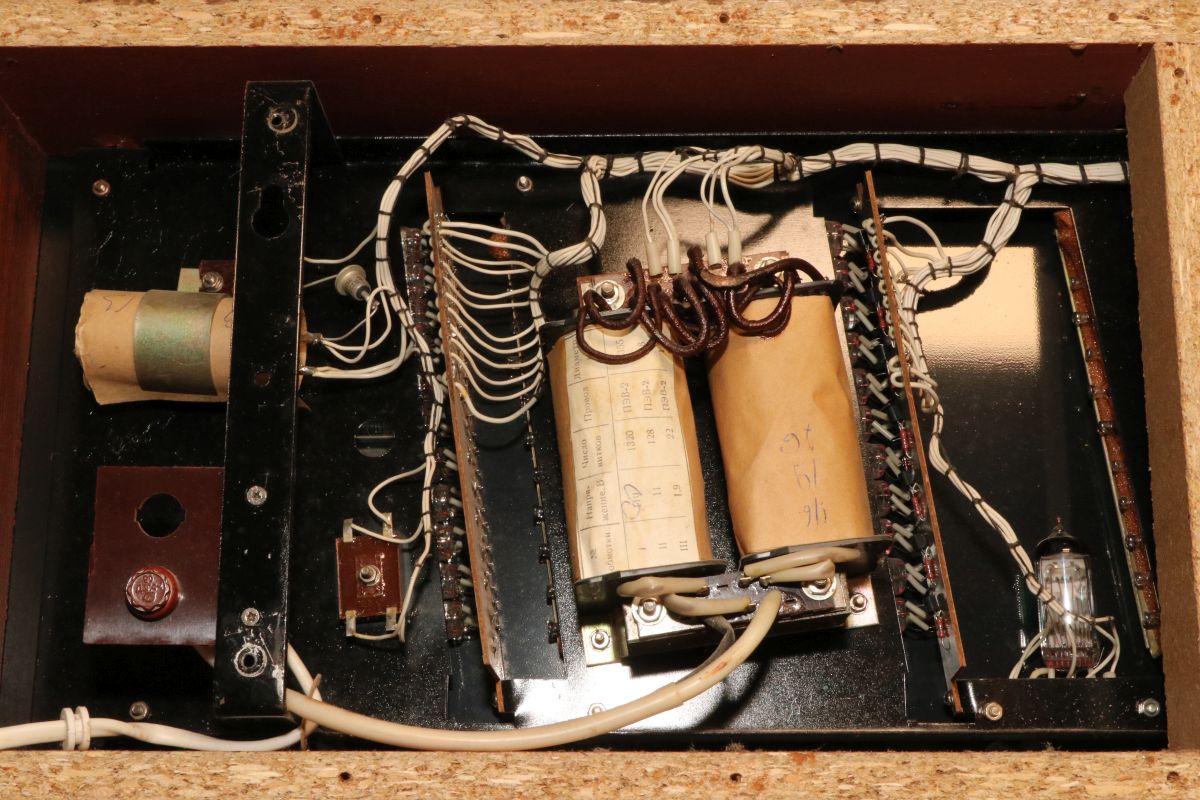

Hier das extrem aufwändige Netzteil.

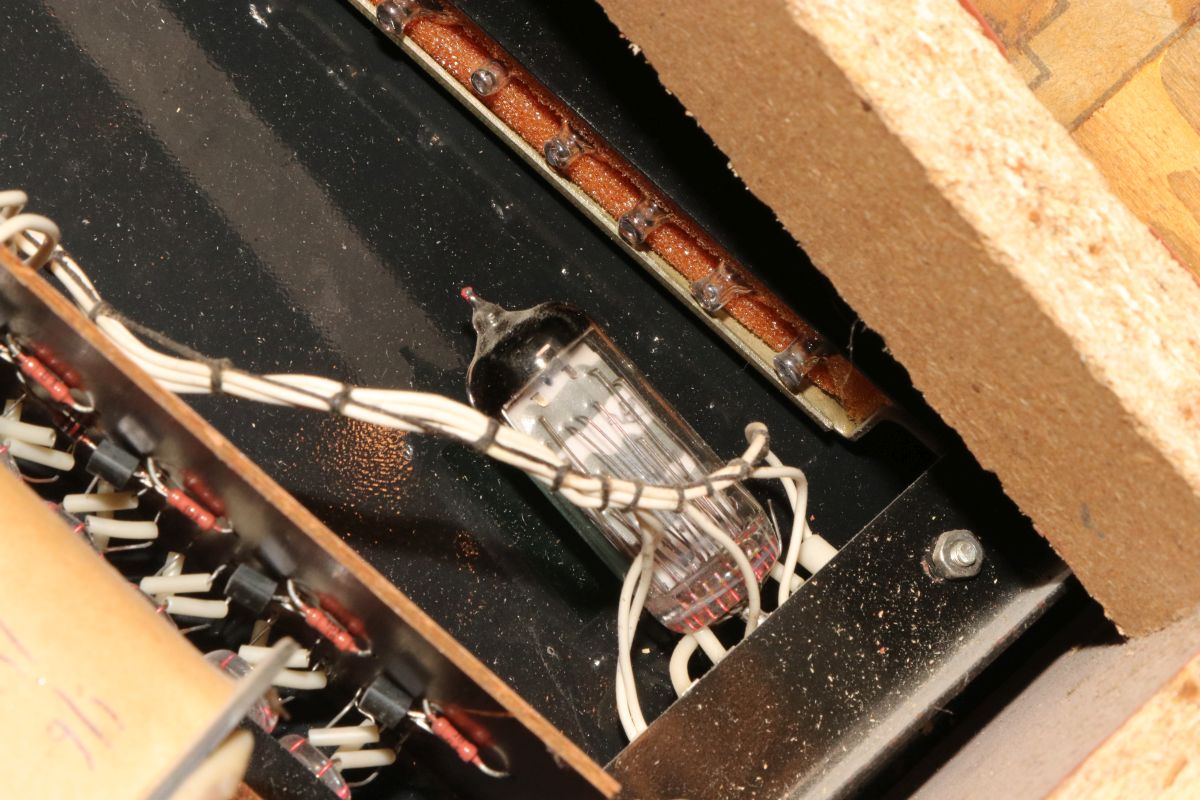

Die tolle 16-Segment VFD wird als Leuchtpunkt verwendet. Alle Segmente sind miteinander verbunden. Was für eine Verschwendung...

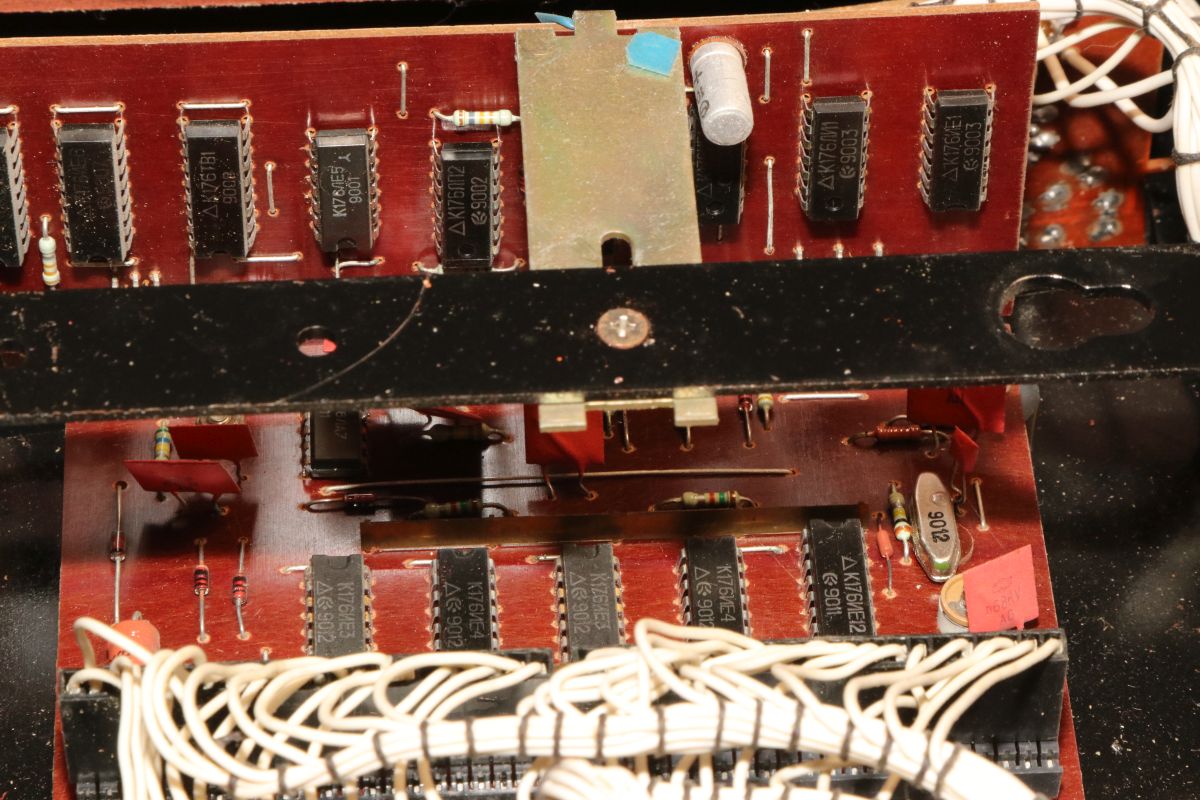

Die Uhrenelektronik besteht aus zwei Platinen. Die liegende Platine enthält die Uhrenfunktionen, die seitlich aufgesteckte Zusatzplatine ist wohl nur für die Einspeisung eine Rundfunk-Zeitsignals zuständig - erstaunlich innovativ!

Batterien sollte man entfernen, BEVOR sie auslaufen können. Hat man hier wohl versäumt...

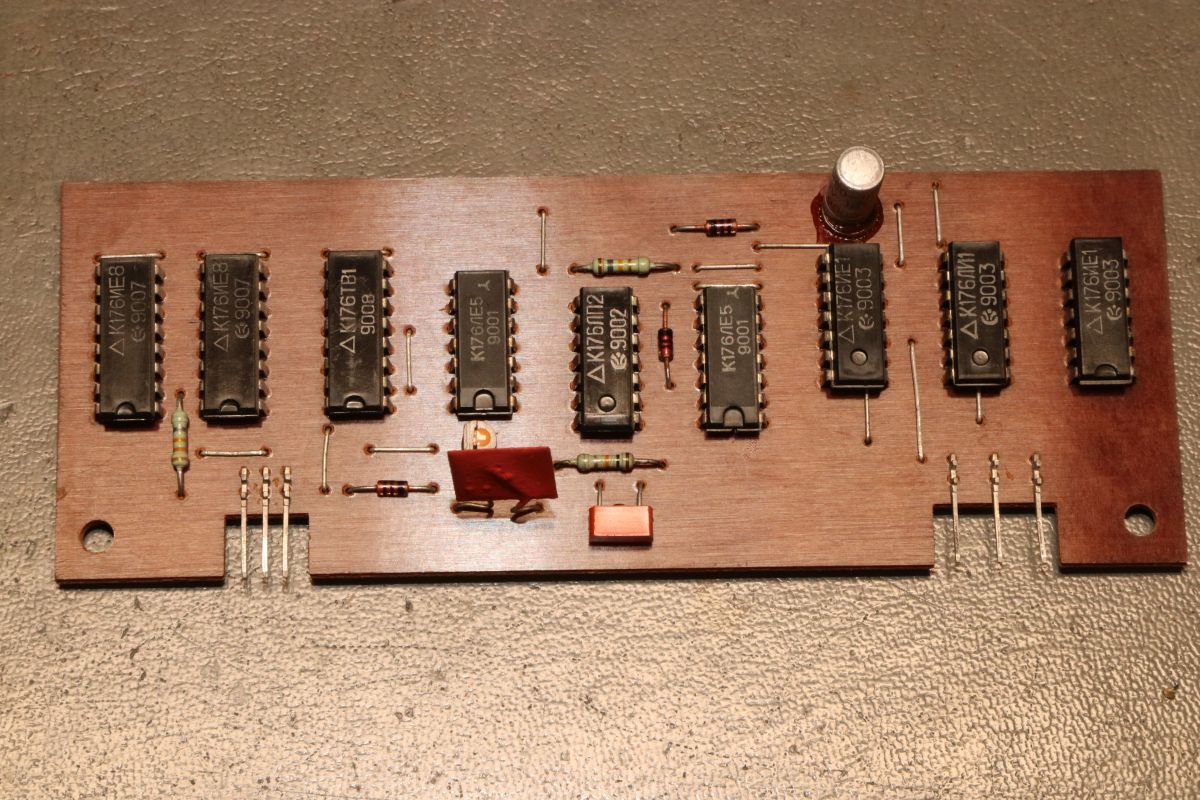

Die Zeitsignalplatine:

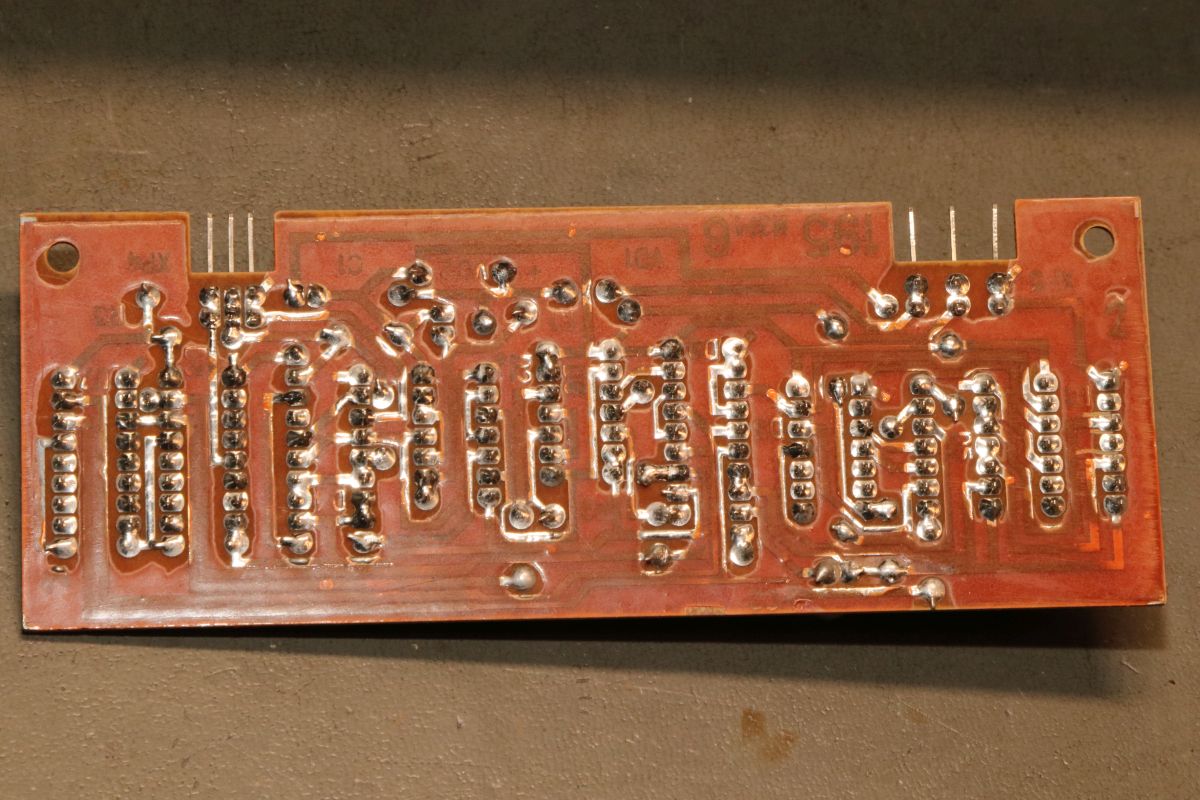

Auf der Unterseite fällt der brachiale Lötstoplack ins Auge, der ist so dick, dass man darunter kaum die Leiterbahnen erkennen kann..

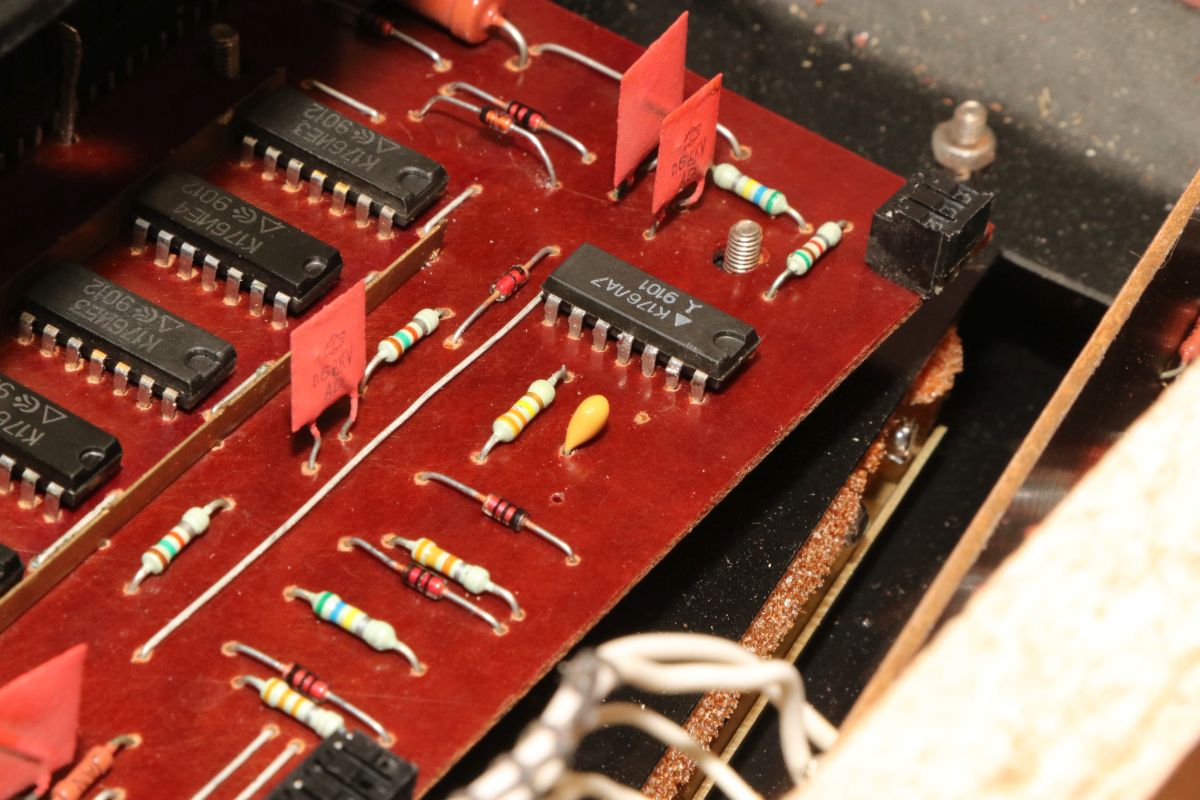

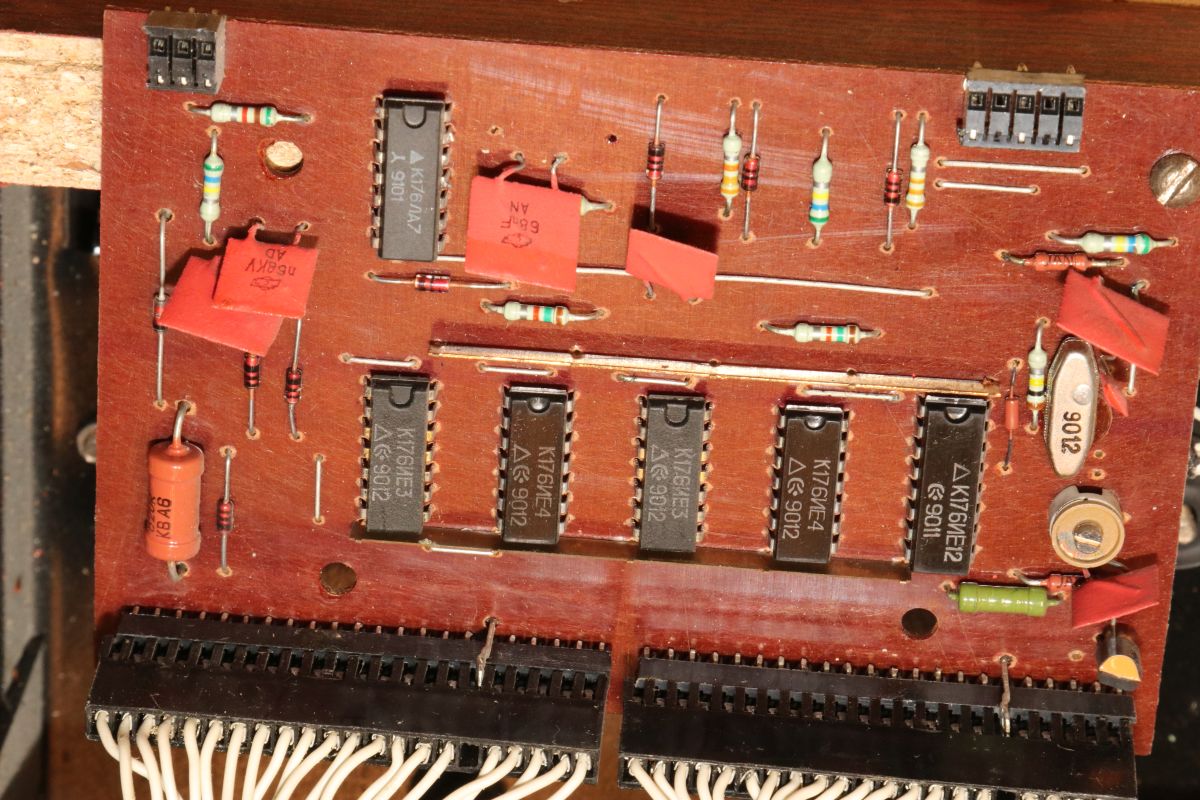

Die Uhrenelektronik enthält nicht viel: Taktgenerierung, Teiler, Zähler. Die russischen ICs sind spezielle Uhrenbausteine, manche davon haben entsprechende westliche CMOS-Äquivalente. Ich hoffe, dass ich hier nichts ersetzen muss.

Die Uhrenelektronik kann man schnell demontieren - servicefreundlich!

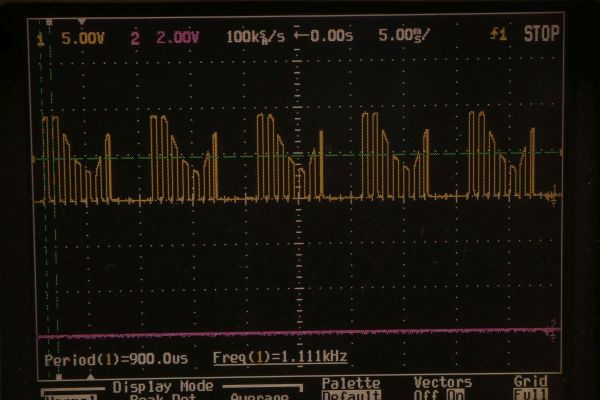

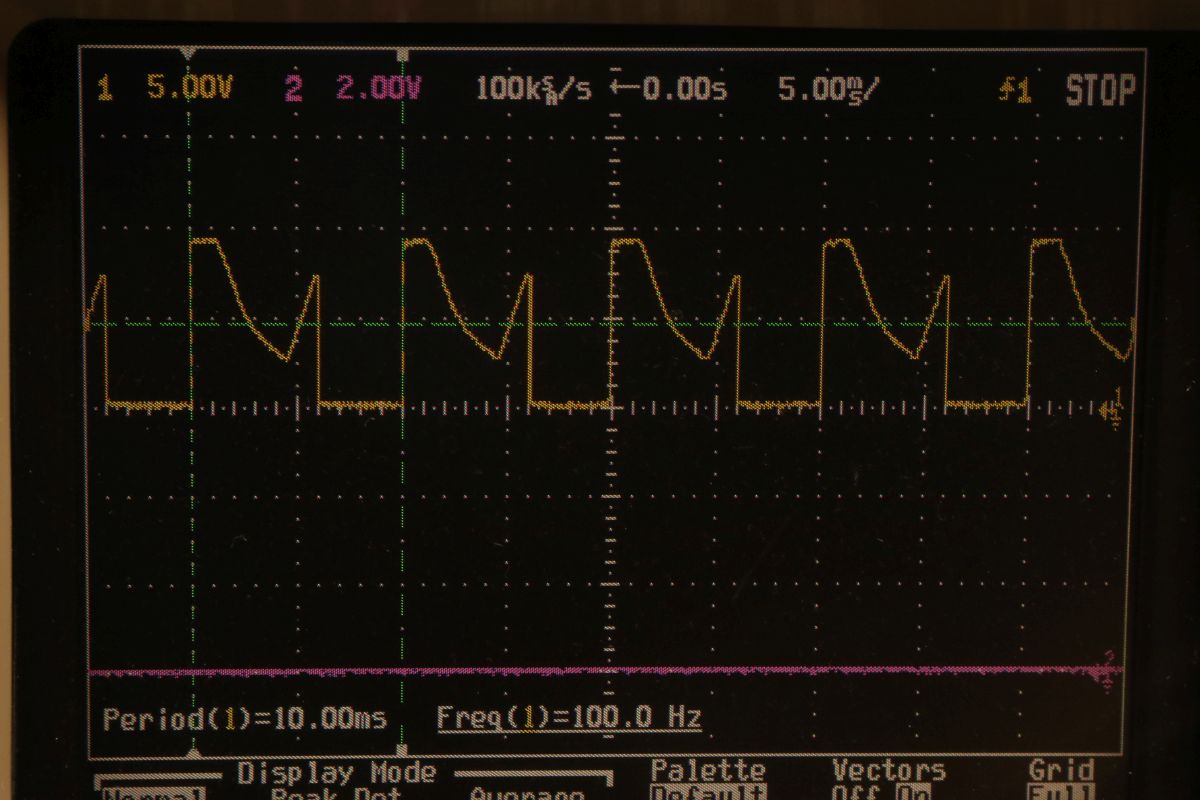

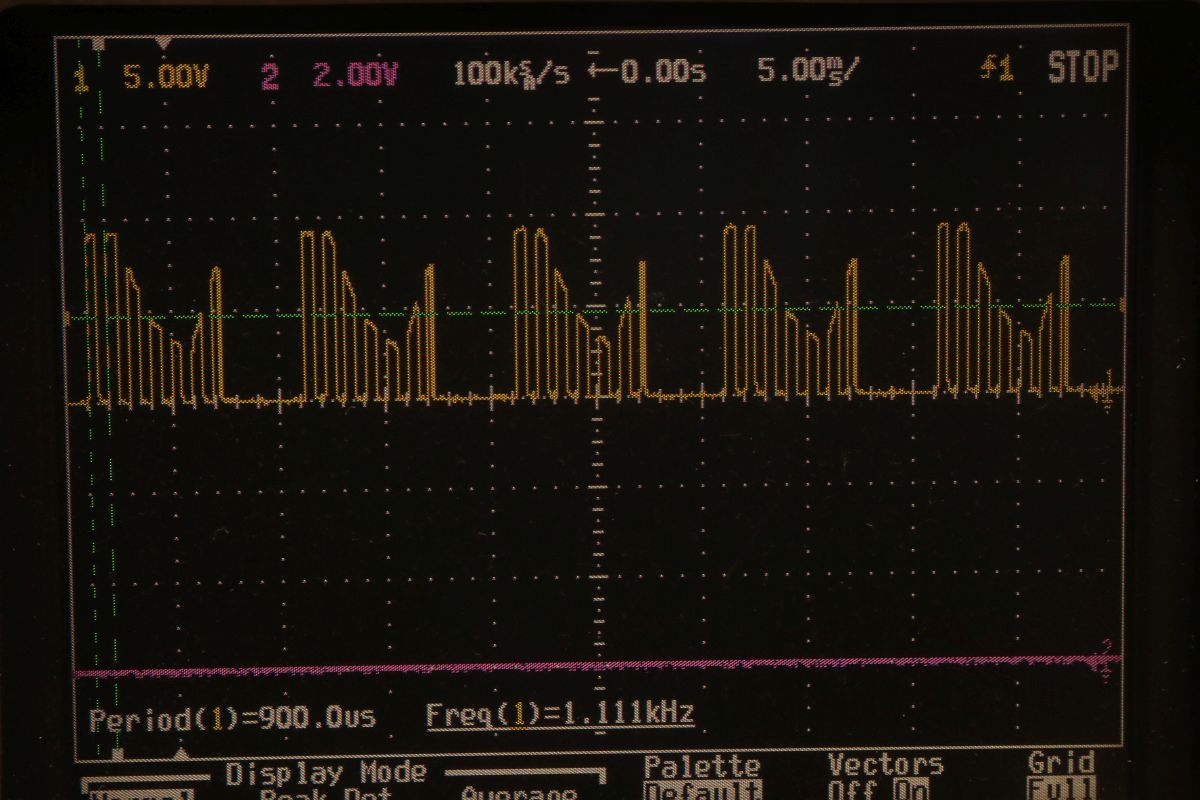

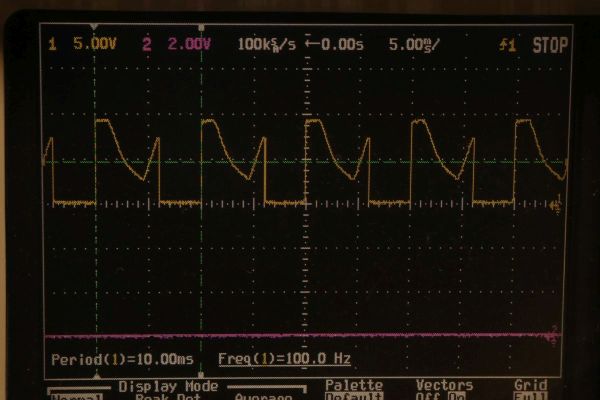

Der Takt sieht komisch aus.

Auch innerhalb der Taktteilerkette ist es ähnlich - ich habe einen Verdacht.

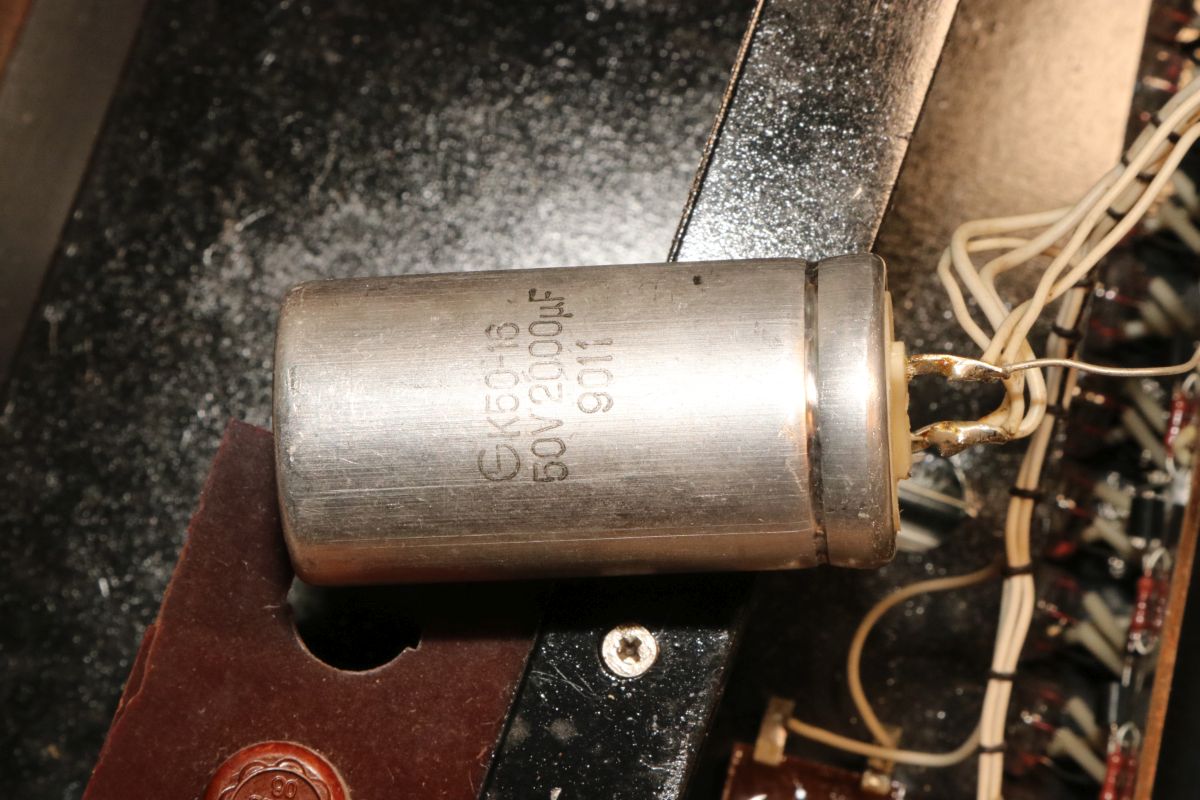

Das ist der Netzteil-Glättungskondensator.

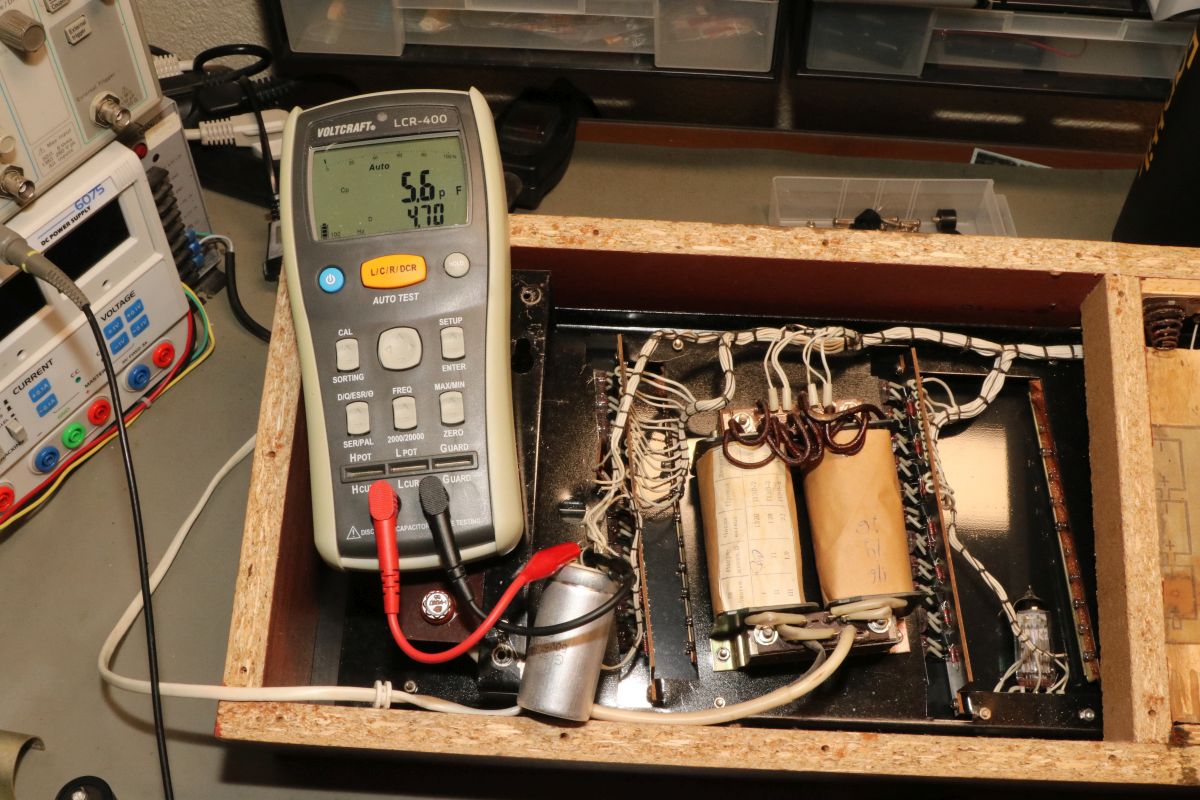

Der mit 5,6pF gerade mal Fernsehsendersignale glätten könnte... Der Kollege ist völlig hin.

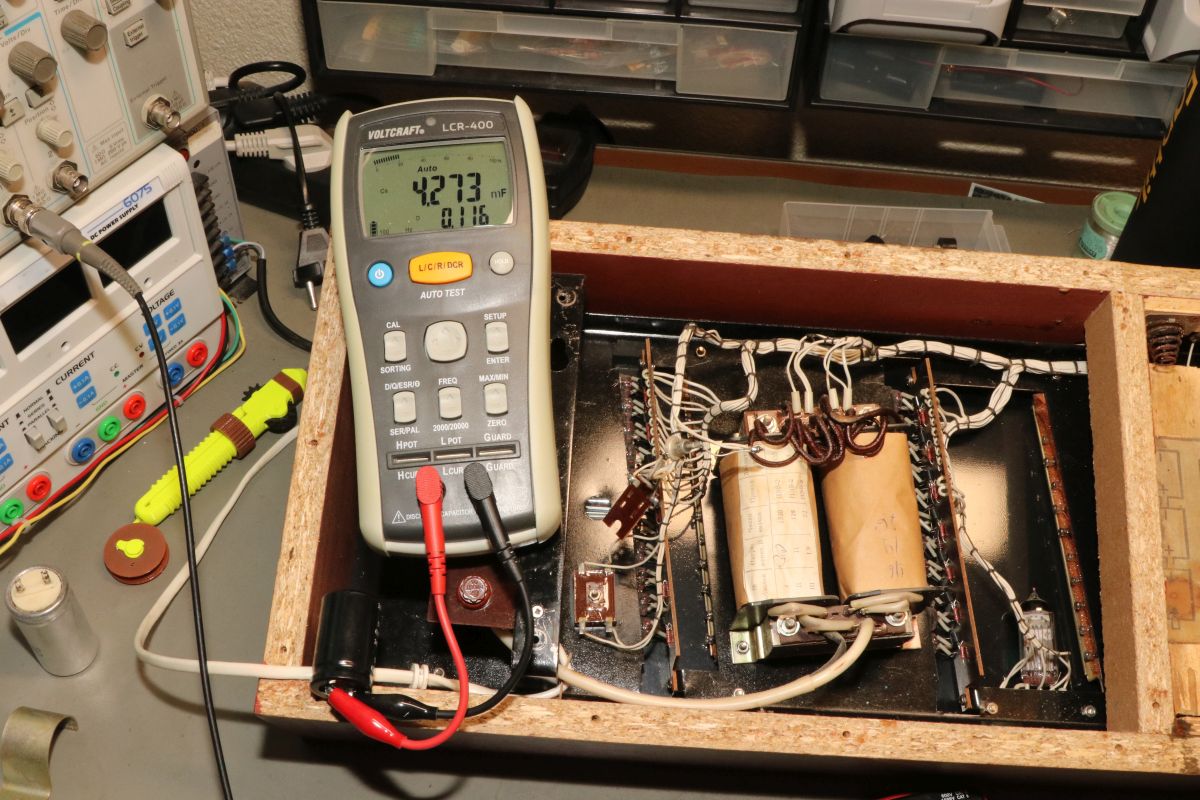

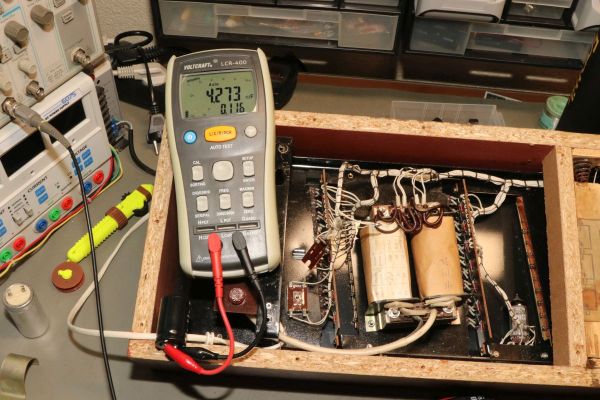

Ersatz ist unkritisch.

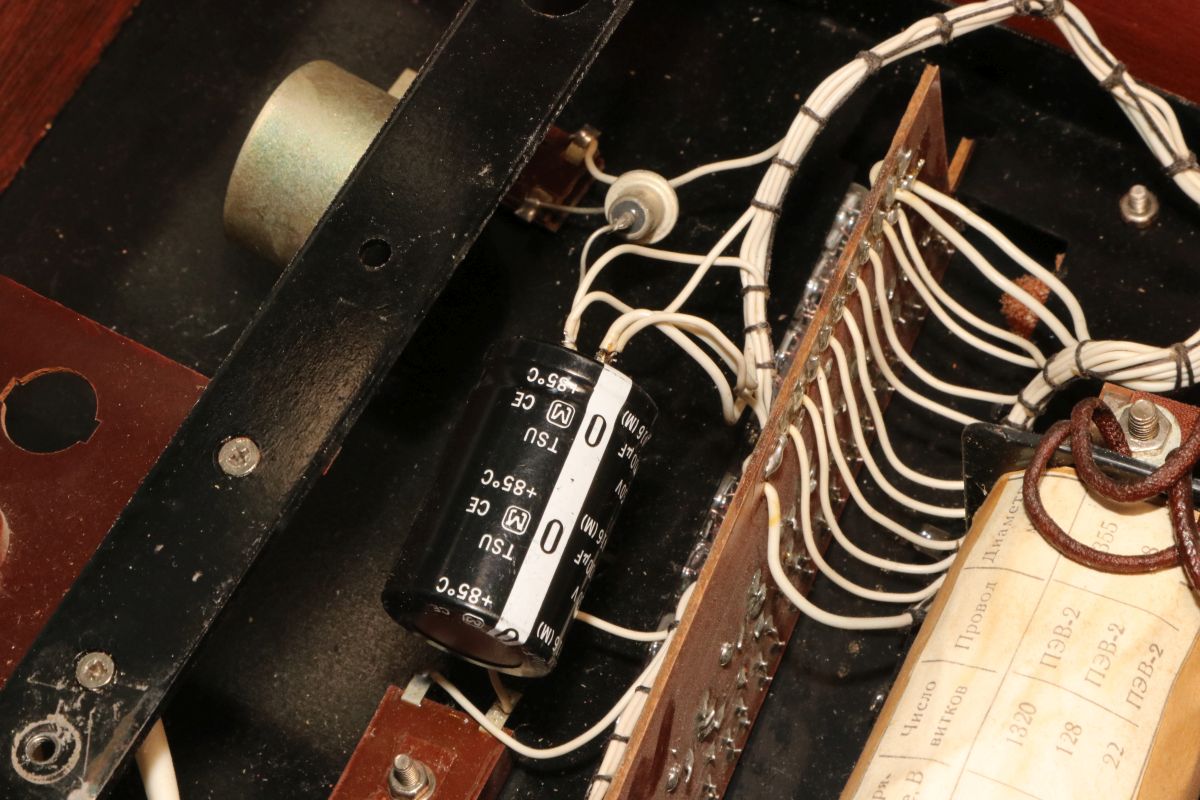

Hier erst einmal provisorisch eingebaut:

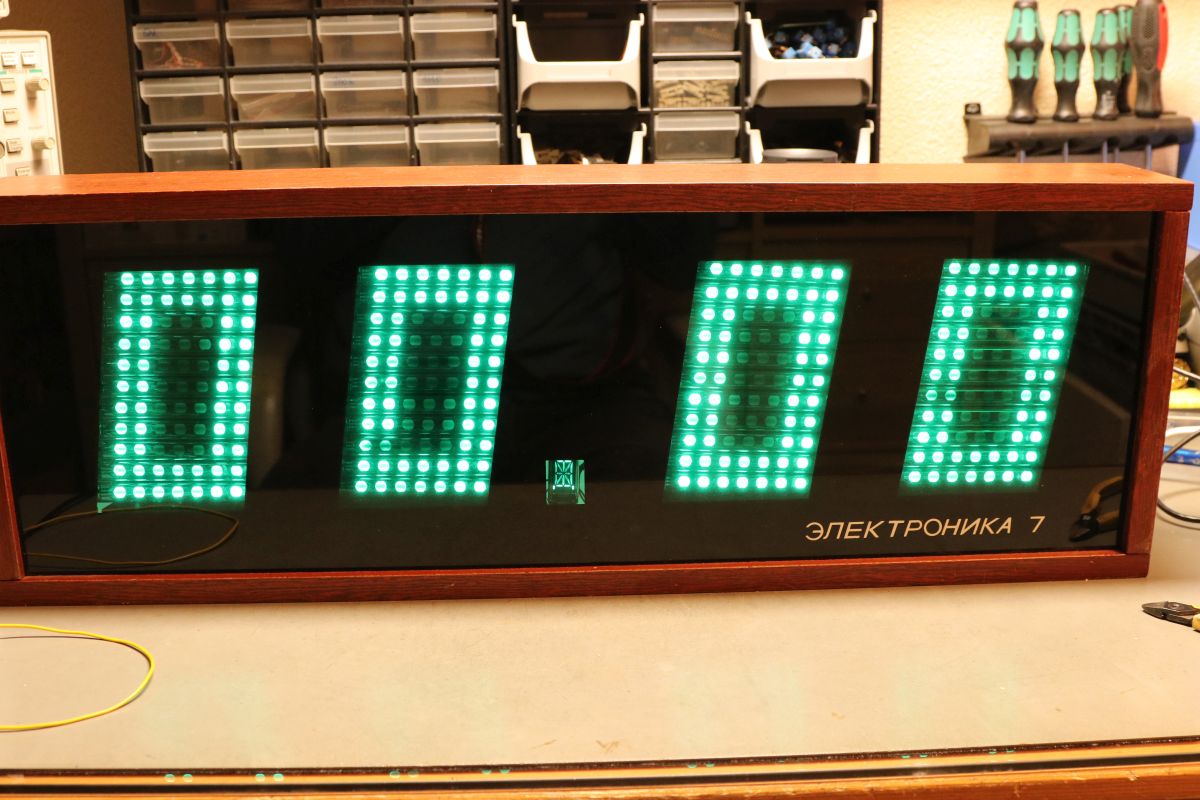

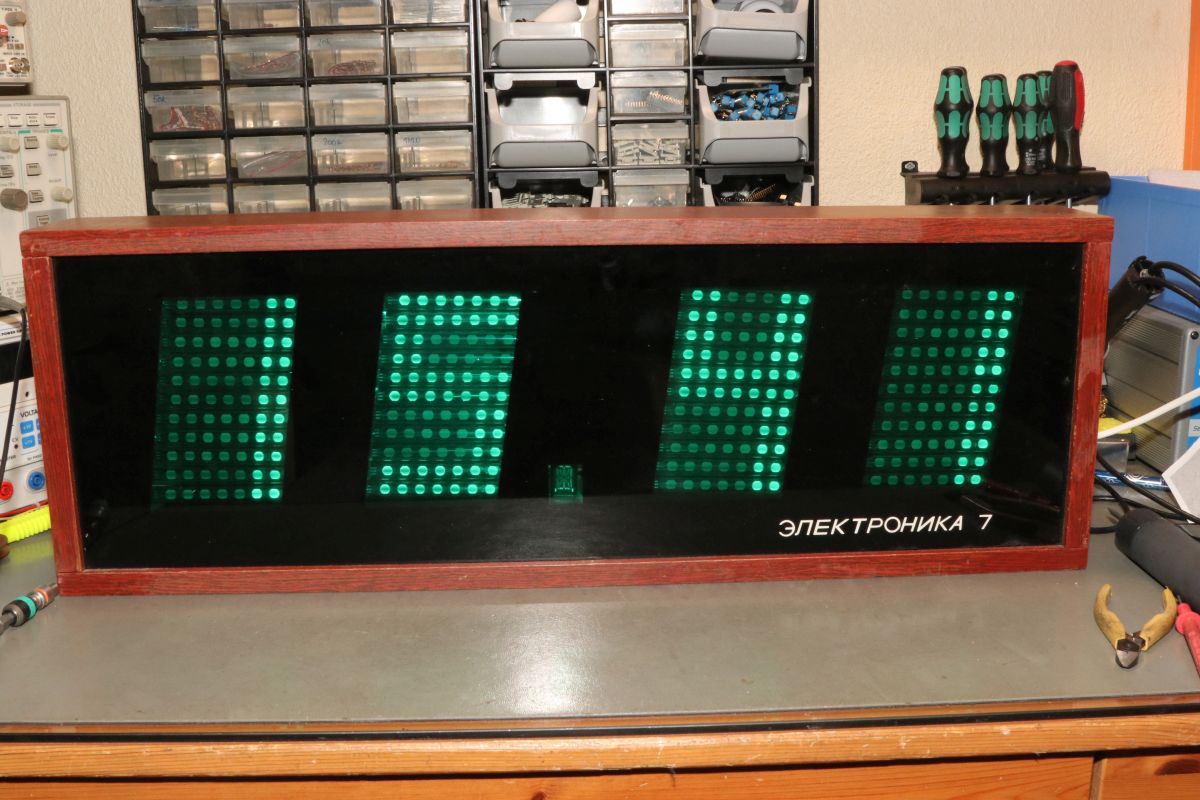

Und schon läuft die Uhr. Das war ja einfach. Dachte ich. Nach einigen Minuten steht die Uhr plötzlich auf 00:00...

Vielleicht ein weiterer Elko?

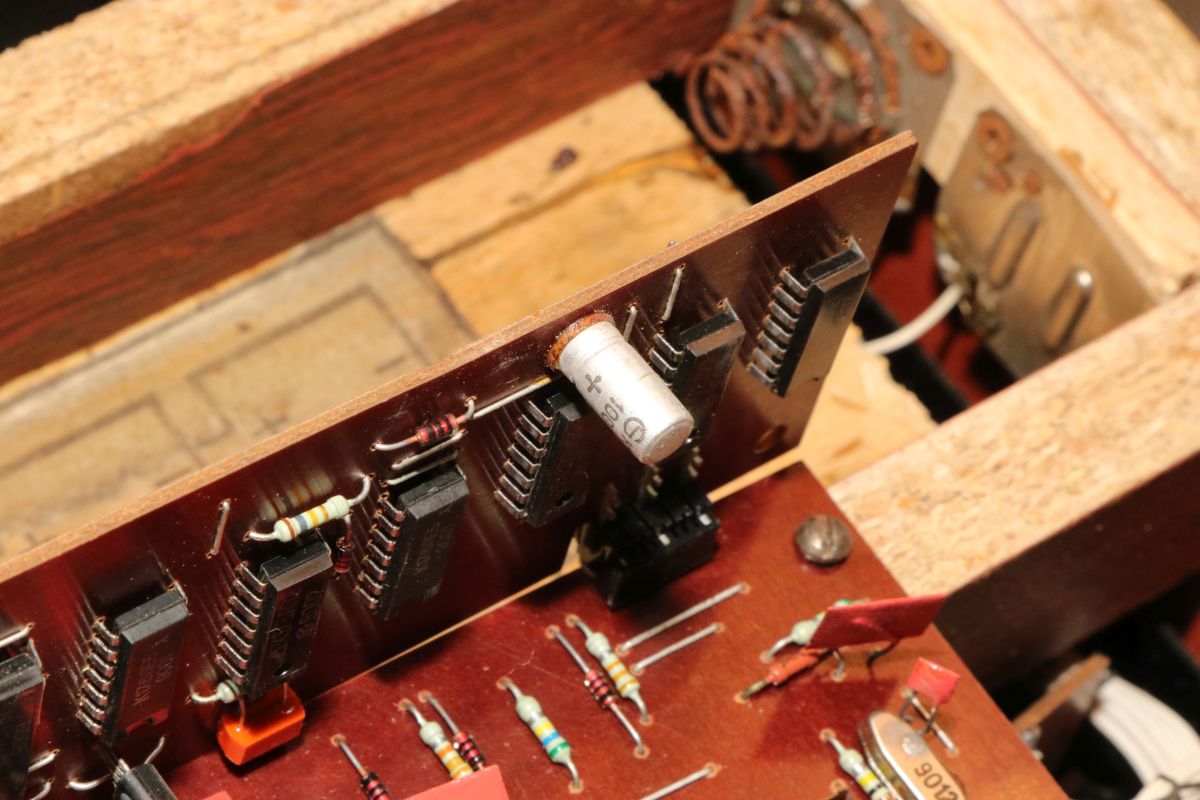

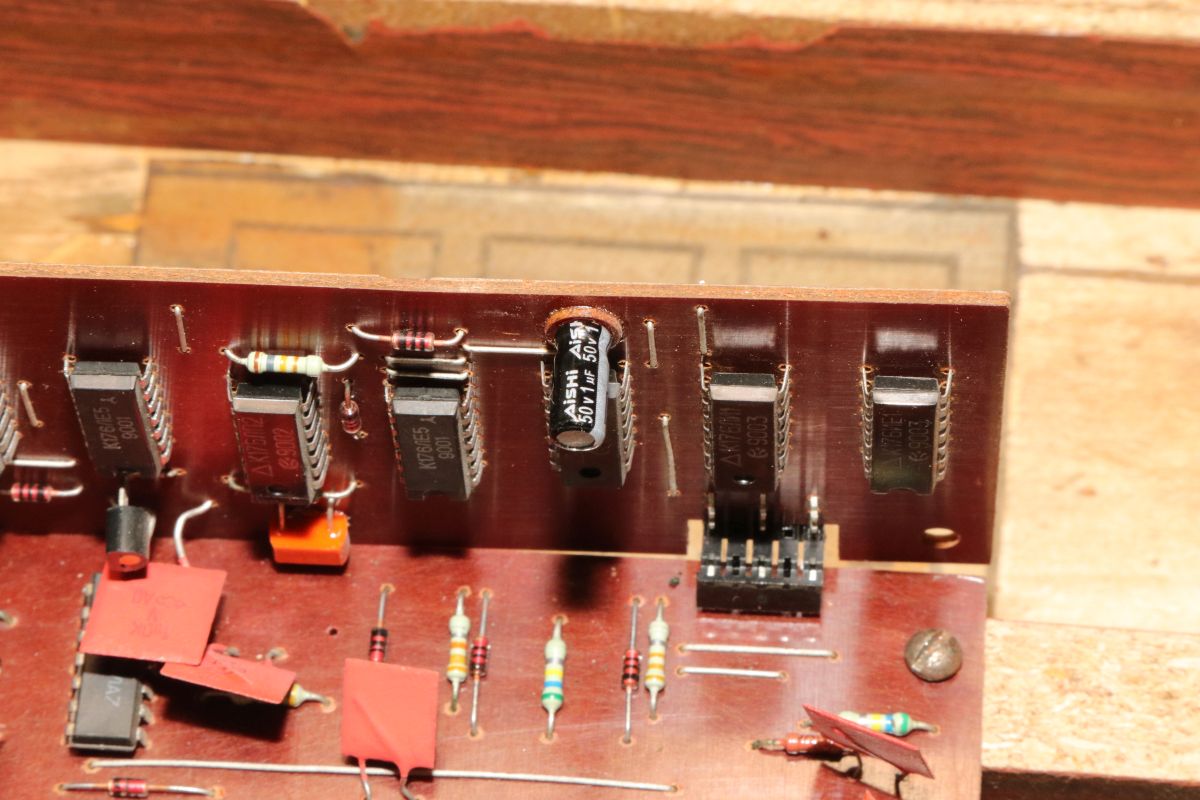

Der ist schnell getauscht.

Ein neuer Versuch:

Mist - resettet immer noch sporadisch.

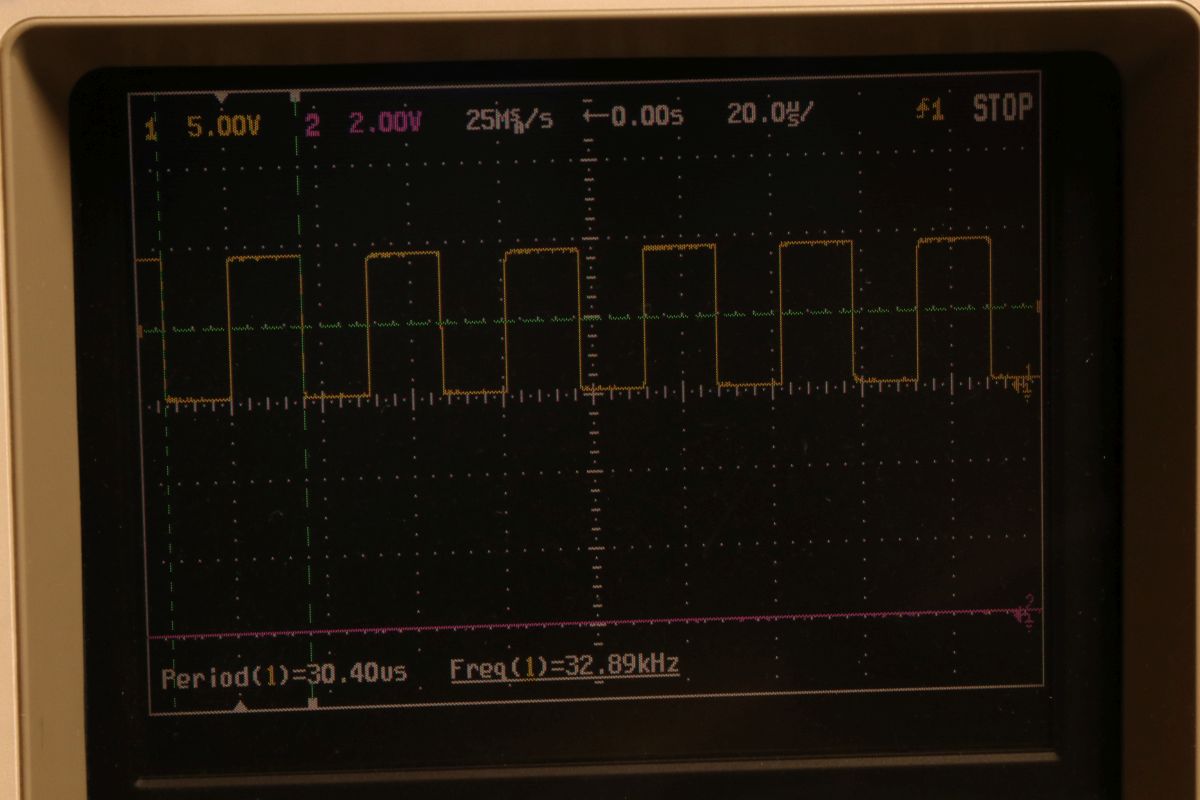

Der Quarztakt ist stabil. Da muss ich mal genauer in die vielen verschiedenen Schaltpläne sehen, von denen kein einziger 100% stimmt.

Nach dem Tausch einer Diode mit grenzwertigen Durchlasspannungen stelle ich fest, dass das Resetsignal sporadisch auslöst - Ursache dafür: ein Keramikkondensator mit Wackelkurzschluss. Sowas hatte ich auch noch nie.

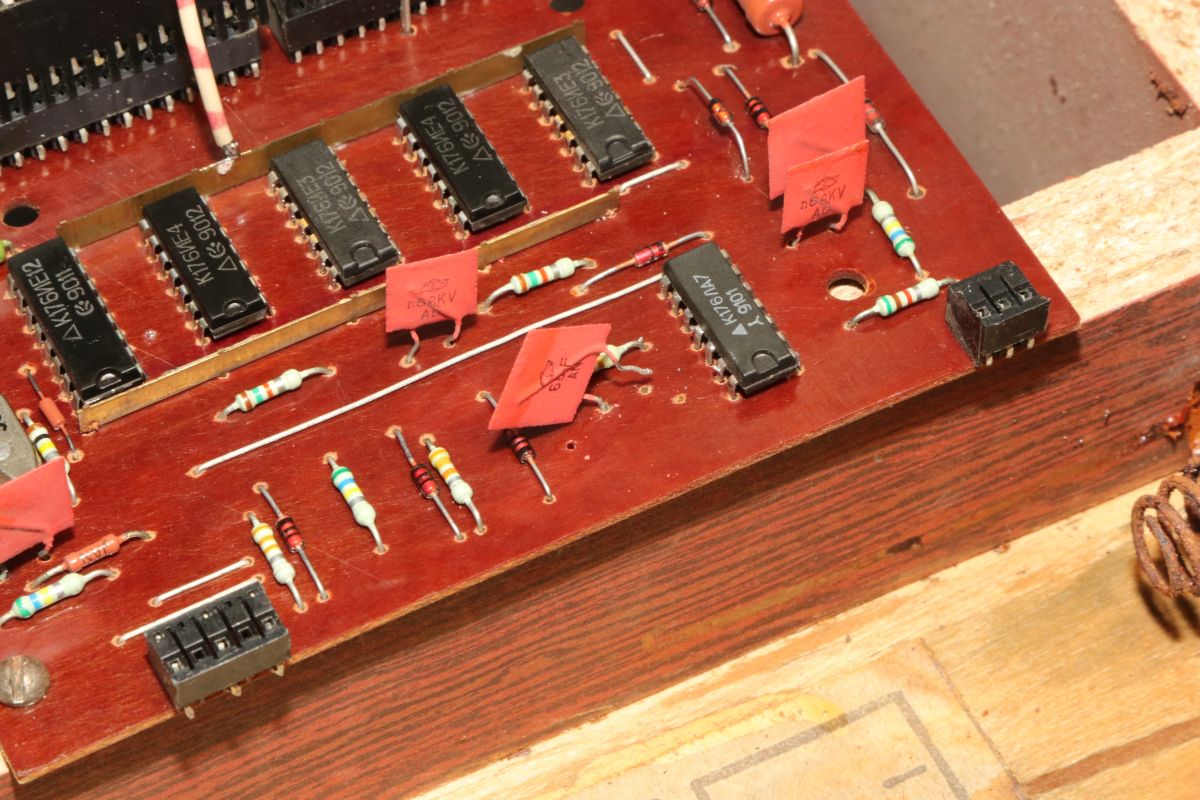

Der ist auch schnell gegen ein MLCC getauscht.

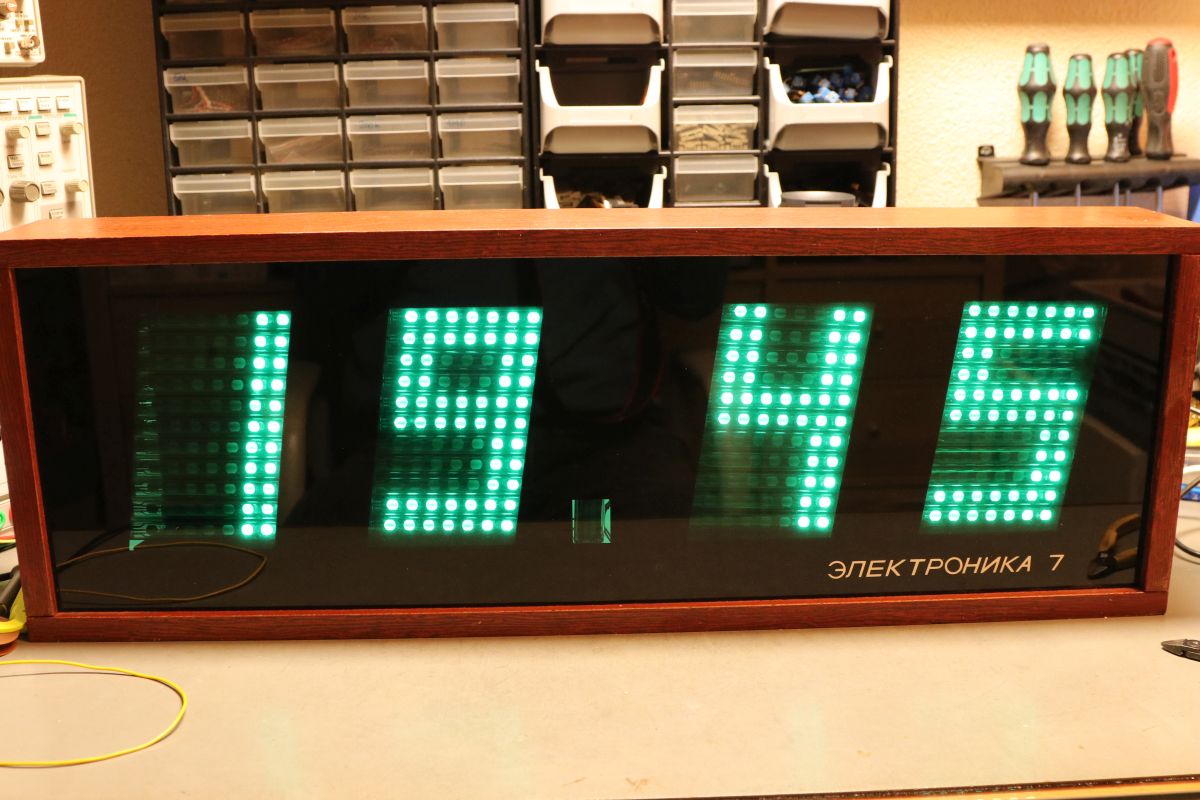

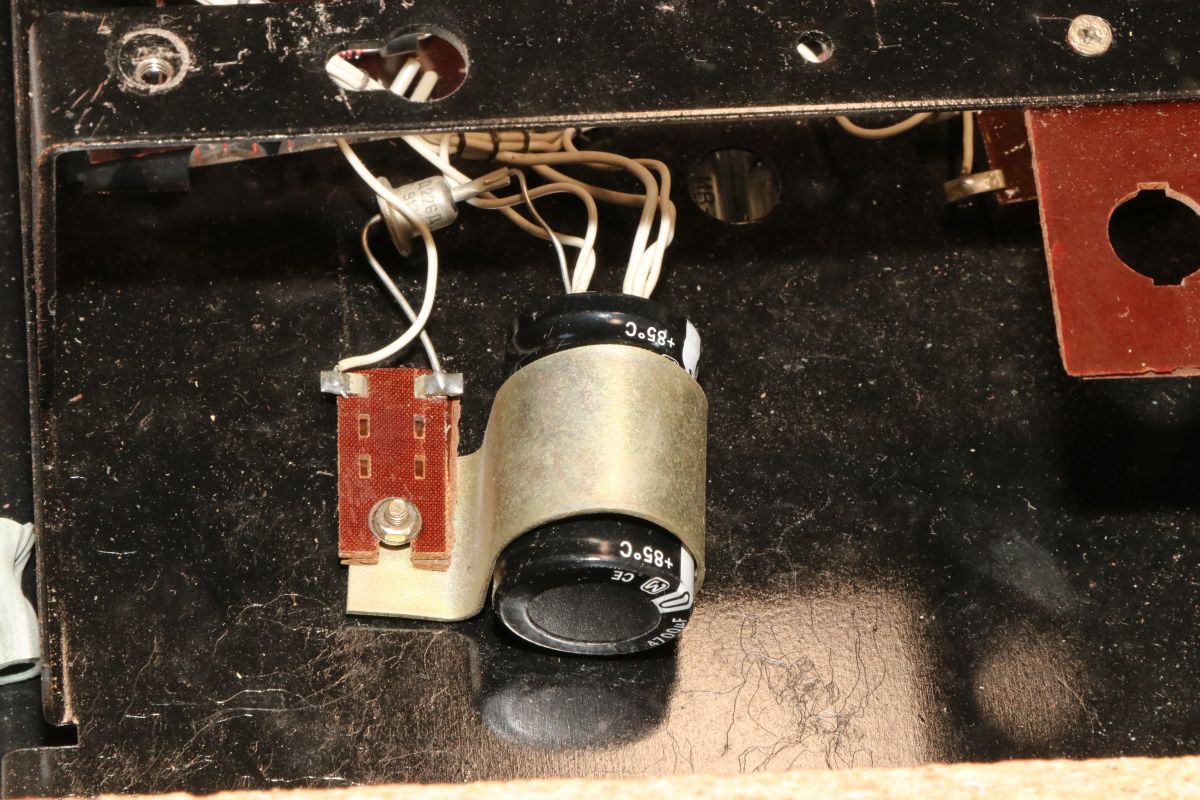

Jetzt noch den Glättungselko ordentlich festklemmen, schon ist die Uhr wieder funktionsbereit!

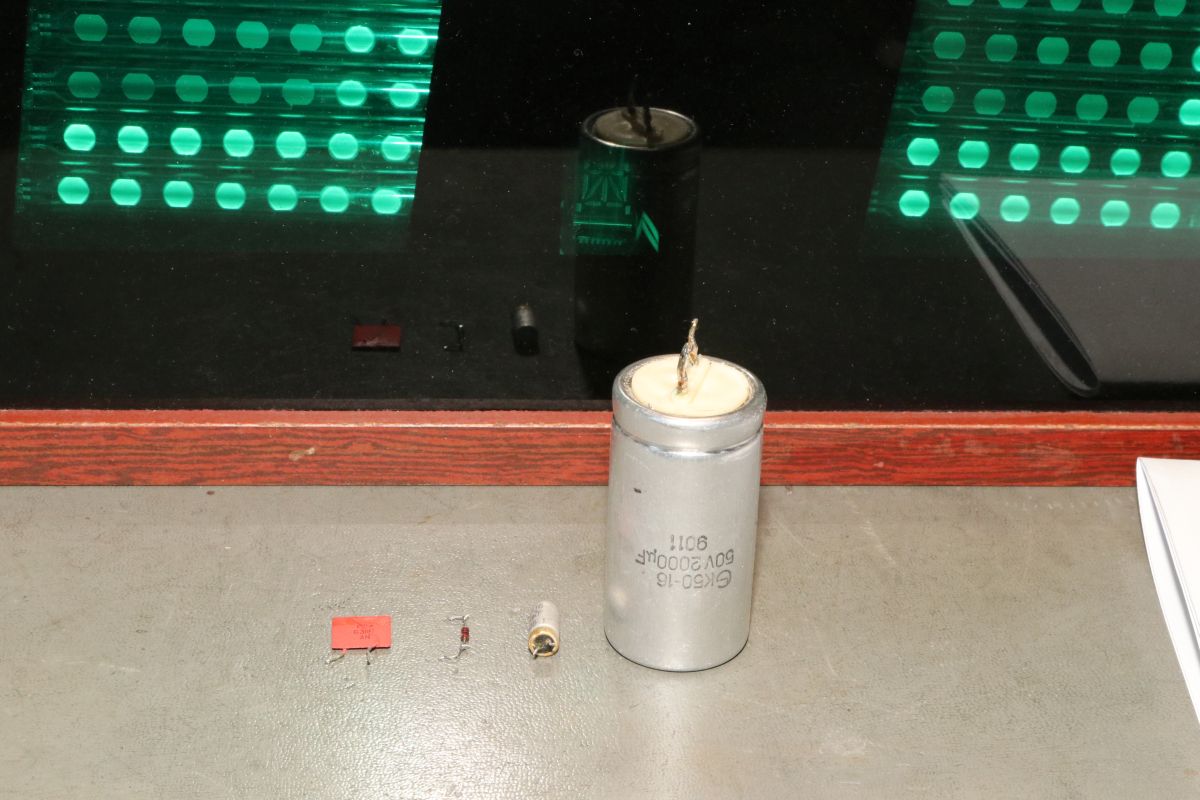

Die Ausbeute einer langwierigen aber erfolgreichen Reparatur:
