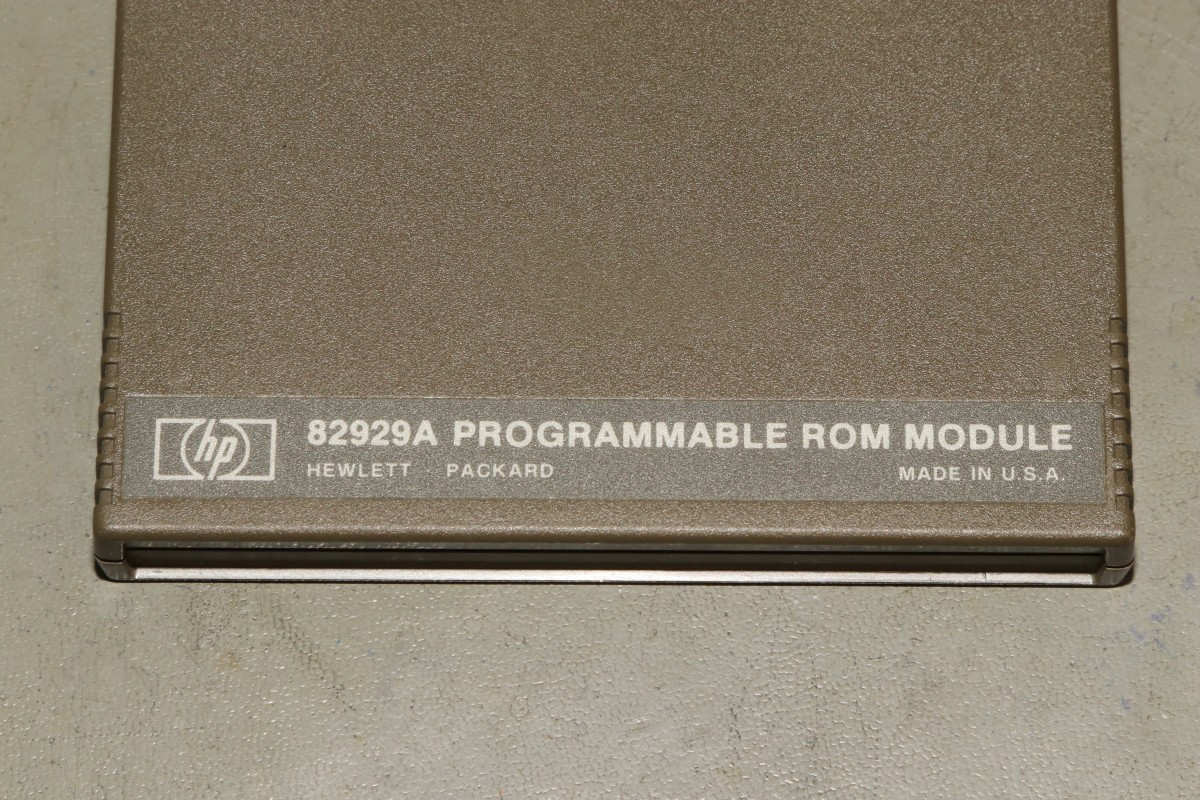

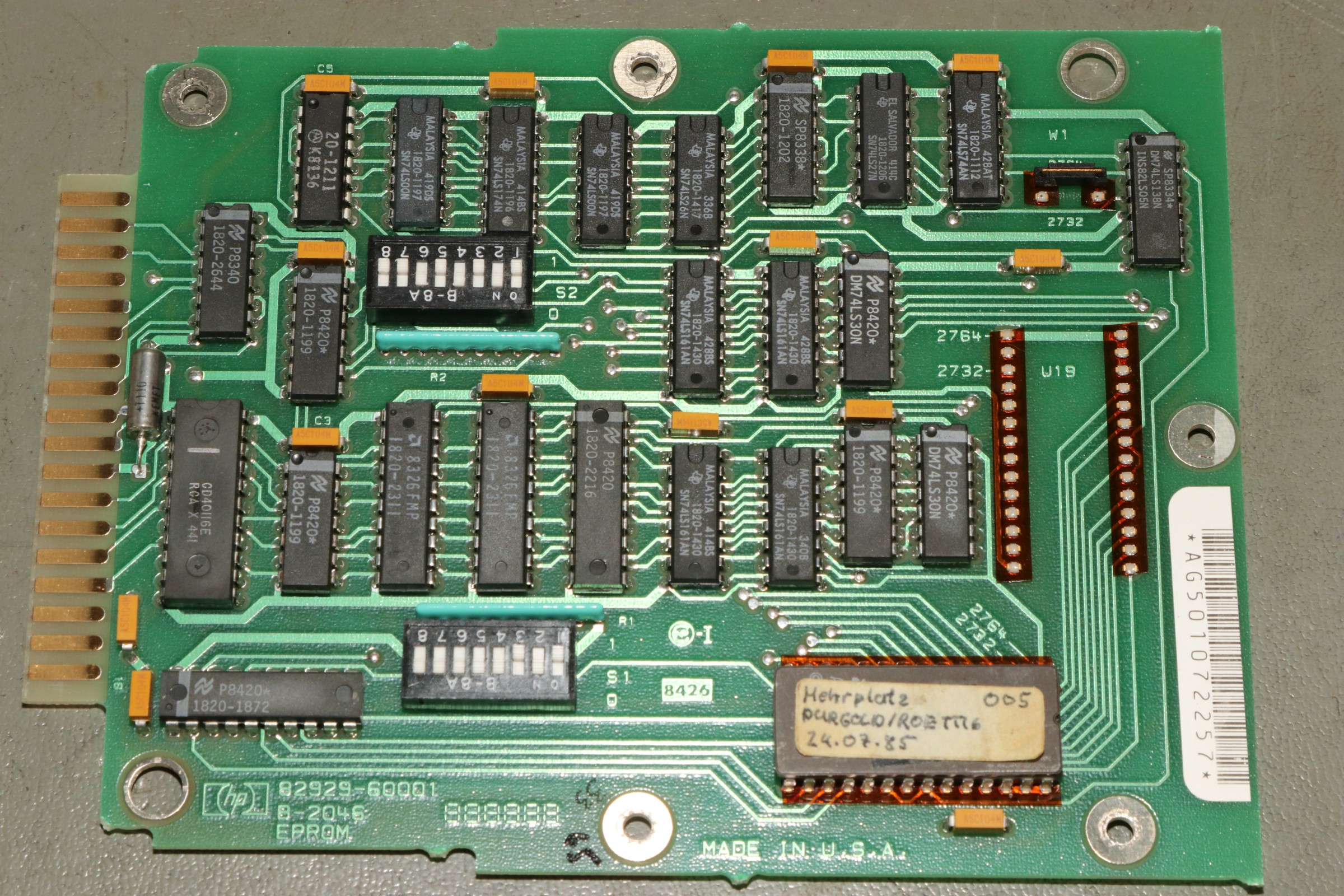

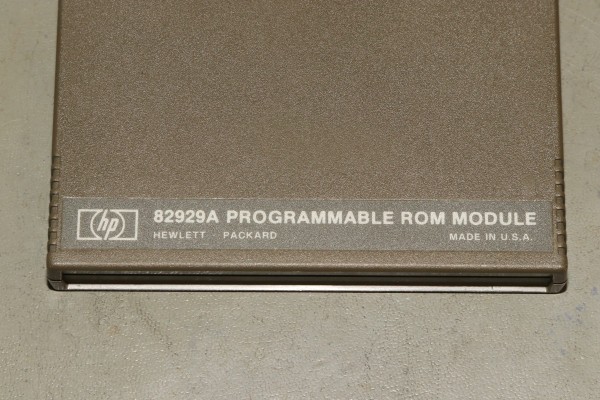

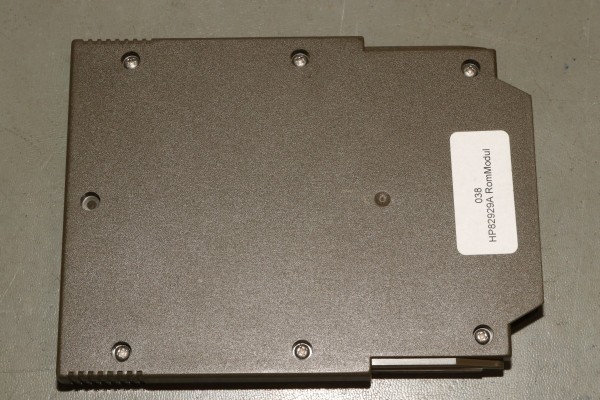

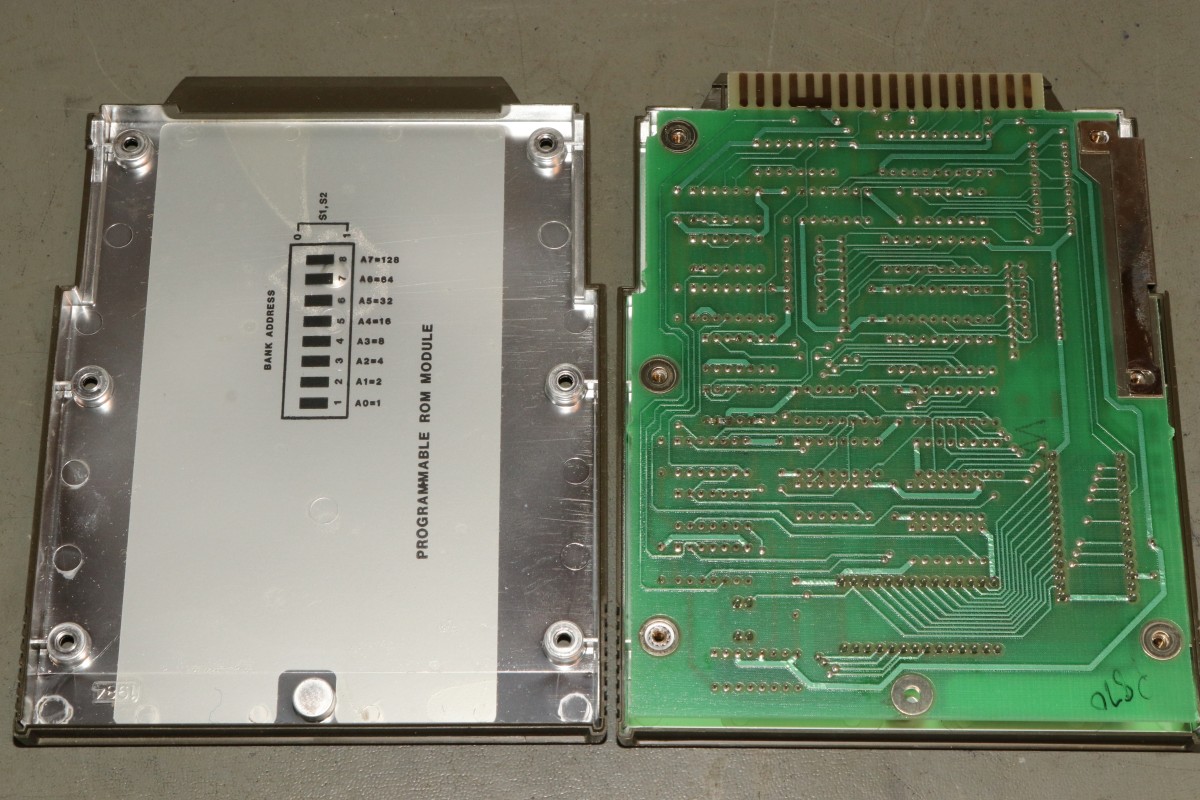

{HP 82929A - PROGRAMMABLE ROM} HP hat beim 85er schon darauf gesetzt, dass die Kunden auch eigene ROMs erstellen wollen. Einen Assembler gibt es als HP-ROM. Aber der ROM-Drawer verarbeitet nur die HP-spezifischen Spezial-ROMs, eine Lösung muss her! Die Programmable ROM Cartridge bietet zwei EPROM Steckplätze und entsprechende Busanbindung in einem Gehäuse.

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM

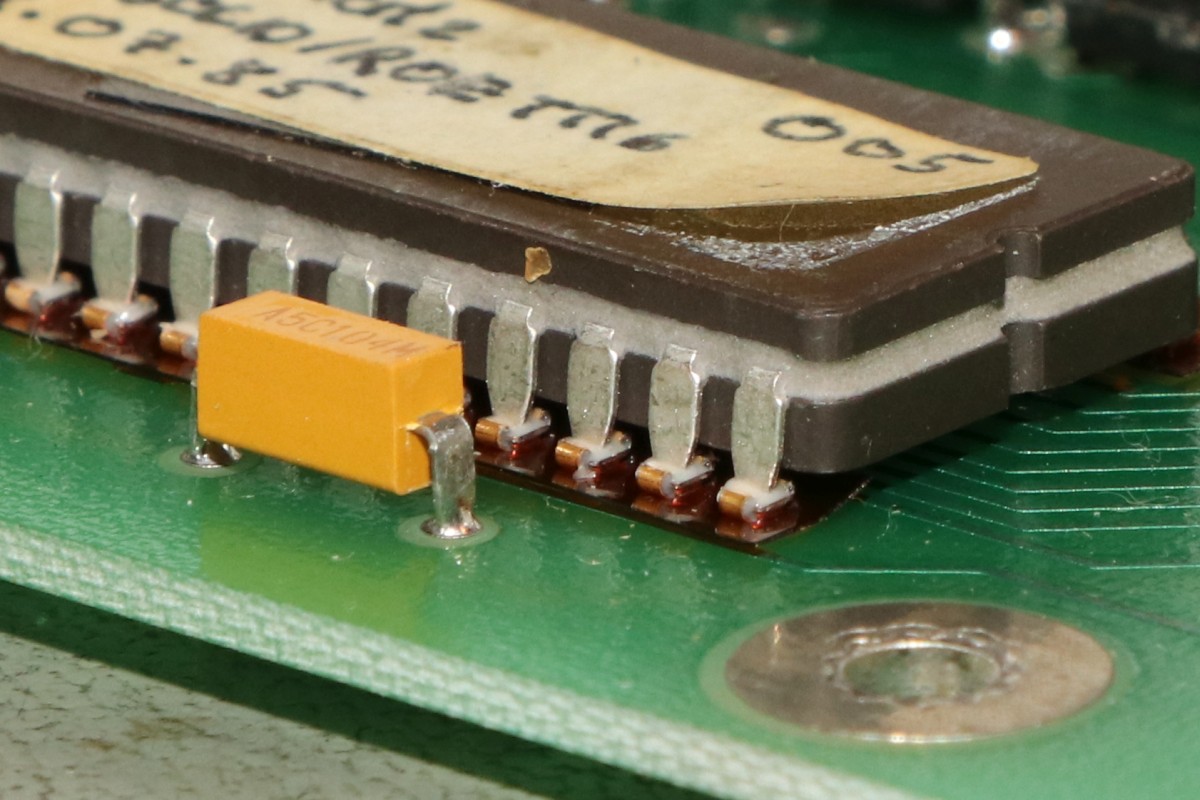

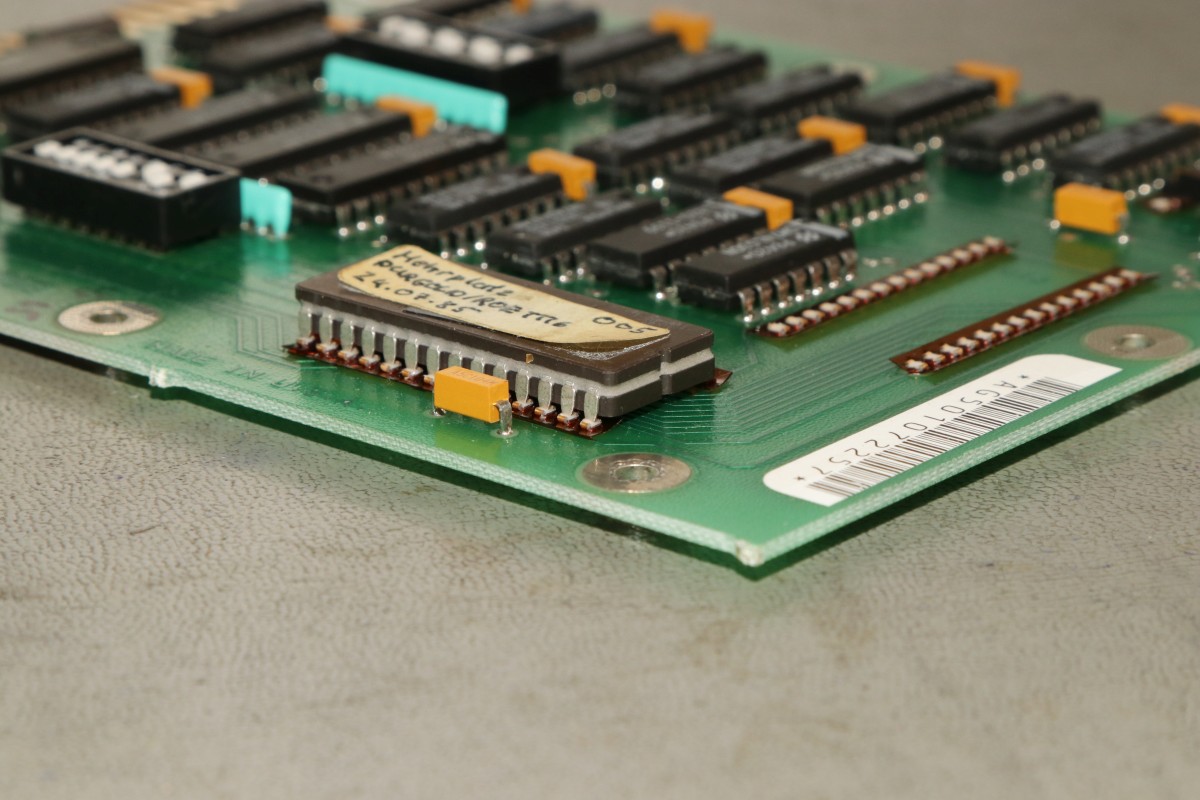

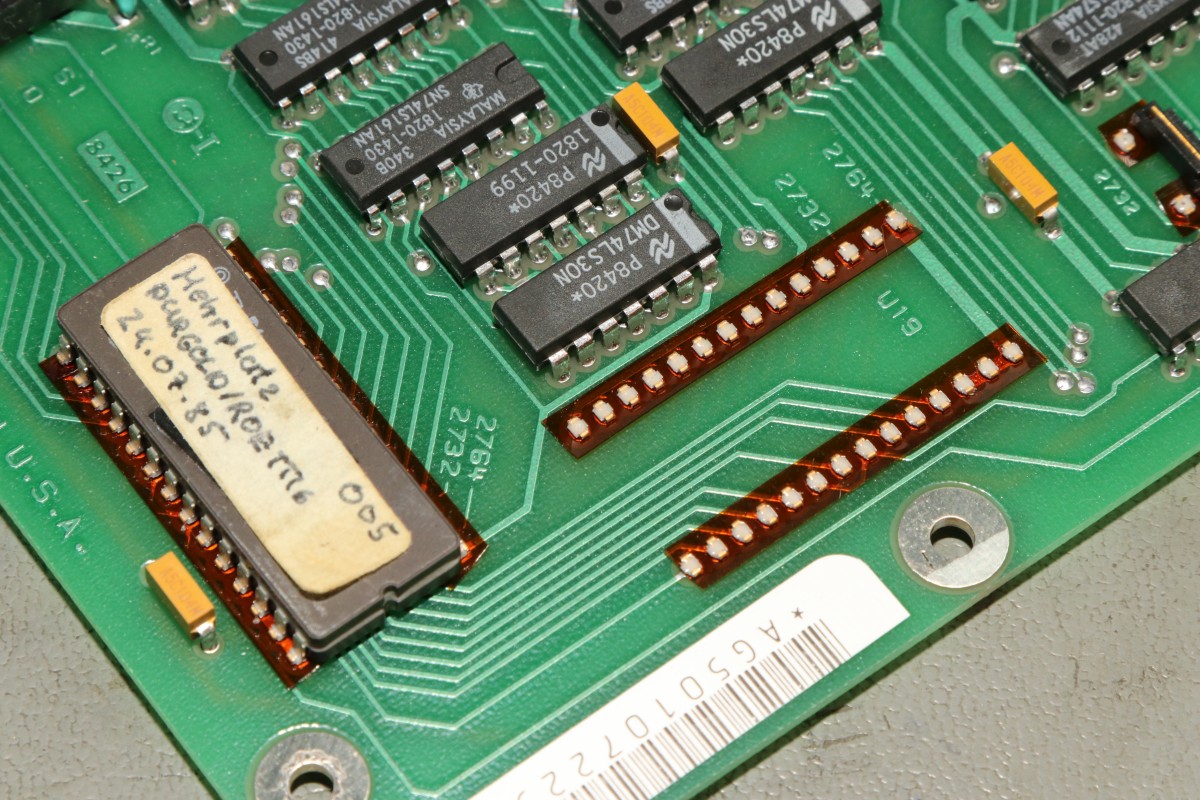

Ein Schmankerl: weil normale IC-Sockel samt IC nicht in die schmalen Gehäuse passen, setzte HP hier spezielle Sockel mit Bauhöhe Null ein. Diese Sockelpins werden nur von einem Kapton-Streifen gehalten und werden in die Bohrungen eingelötet. Damit diese Buchsen beim Reflow- oder Wellenlöten dann nicht versehentlich mit Zinn vollaufen, sind sie mit Silikon gefüllt!

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM

HP 82929A - PROGRAMMABLE ROM
