{HP-85 Bandlaufwerk} das Cassettenlaufwerk des HP-85 ist ein noch schlimmeres Ärgernis, als Druckerzahnriemen und Tastenstempel zusammen...Das Problem: die Antriebsrolle besteht nach den vielen Jahren nicht mehr aus elastischem Kunststoff, sondern aus einer klebrigen, halbflüssigen Masse. O.K., hier hat der Vorbesitzer schon nachgebessert, aber nicht genug...

HP-85 Bandlaufwerk

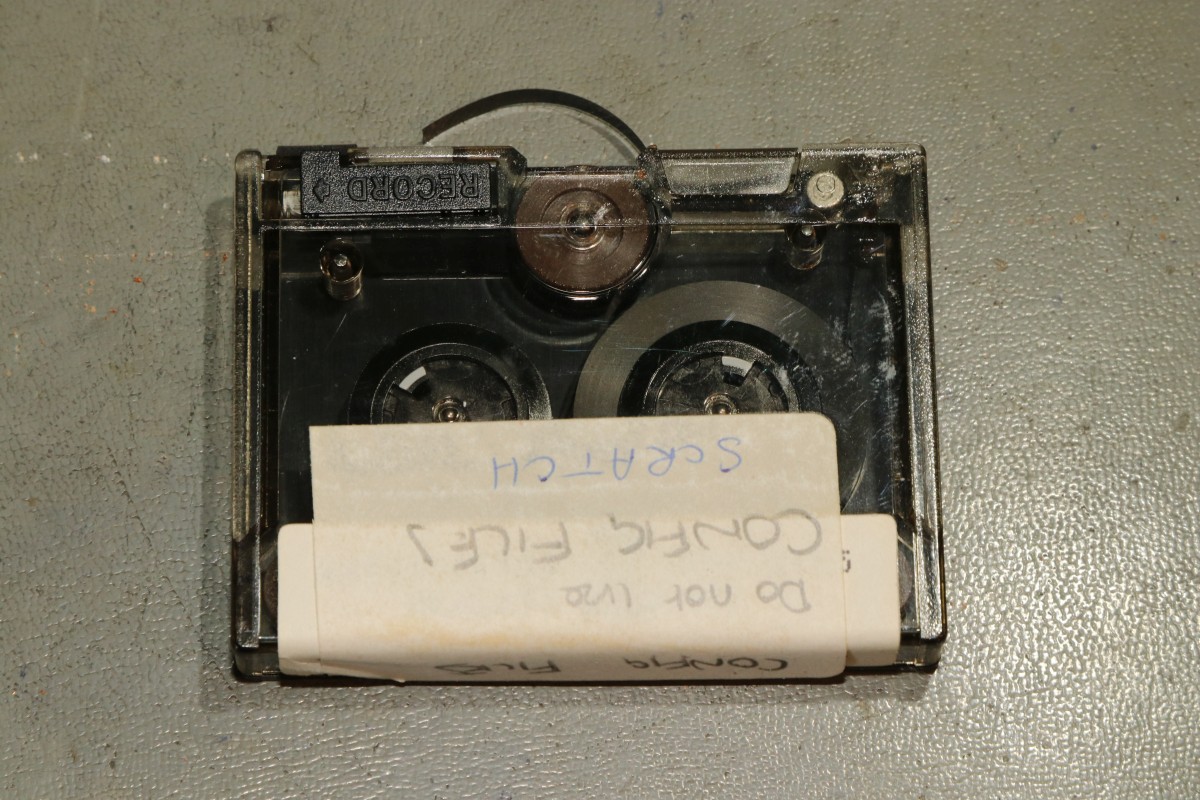

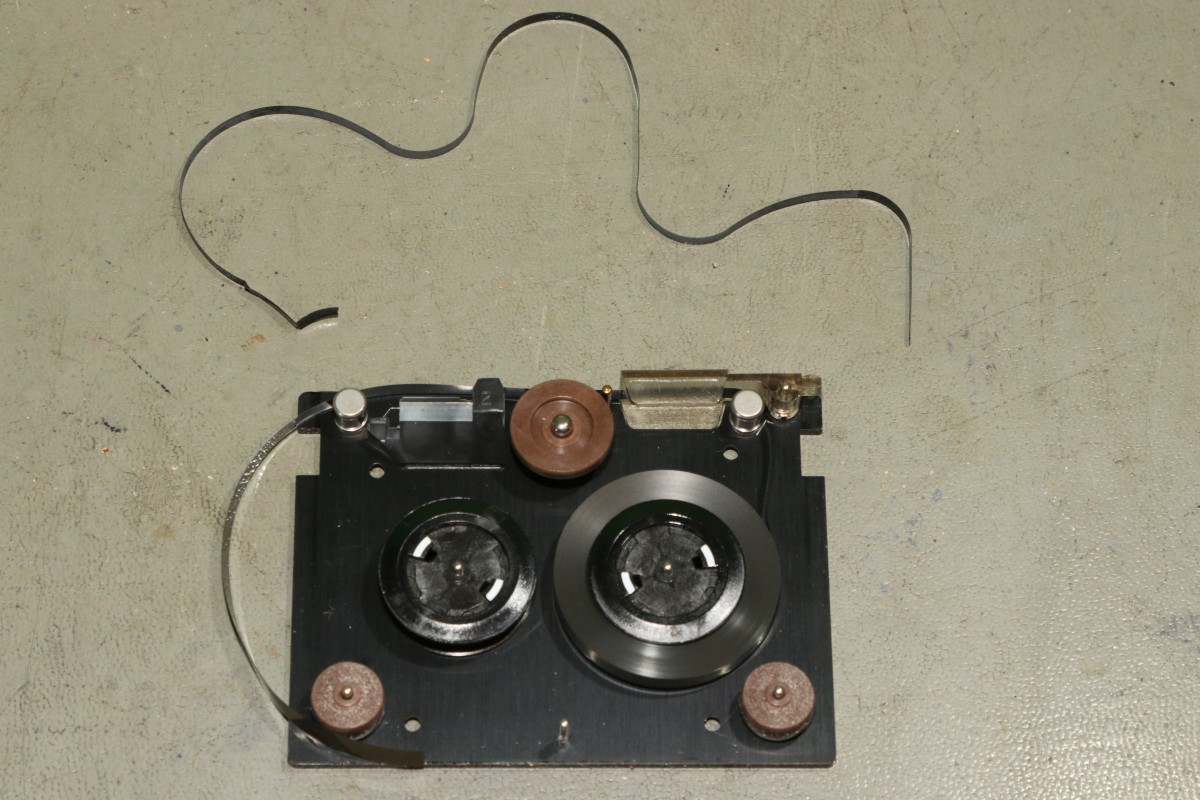

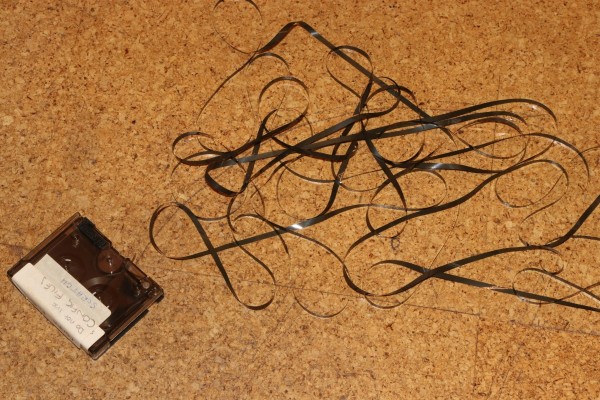

Die alten Cassetten machen auch viel Spaß. Wenn nicht schon die Bandbeschichtung abblättert, dann reißen die internen Antriebsriemen nach wenigen Zentimetern und es gibt Bandsalat...

HP-85 Bandlaufwerk

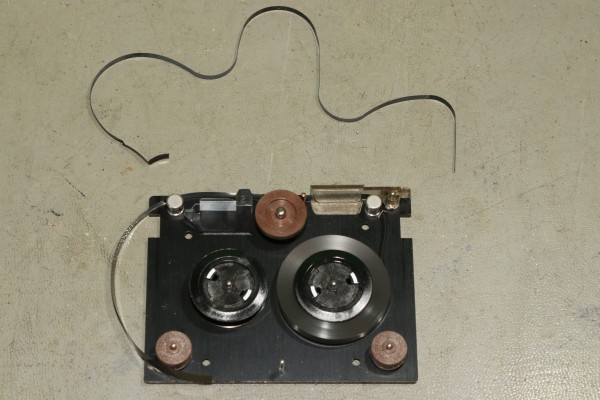

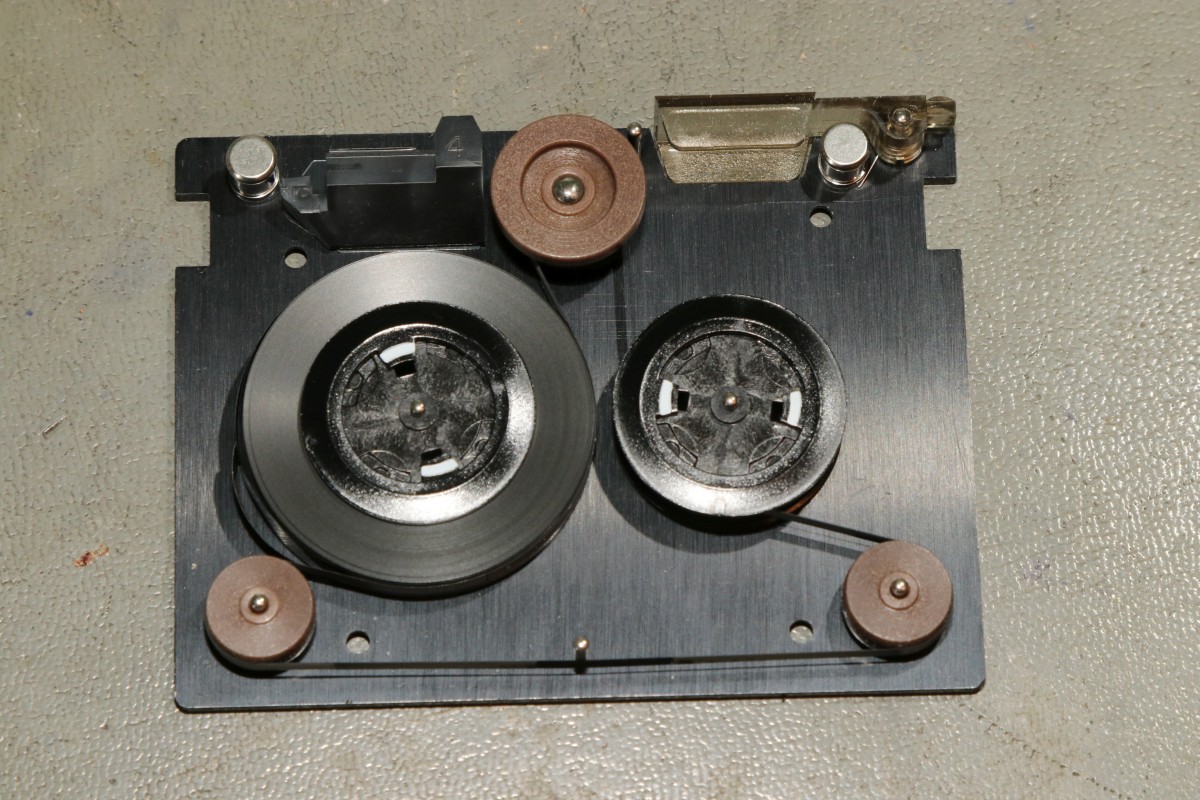

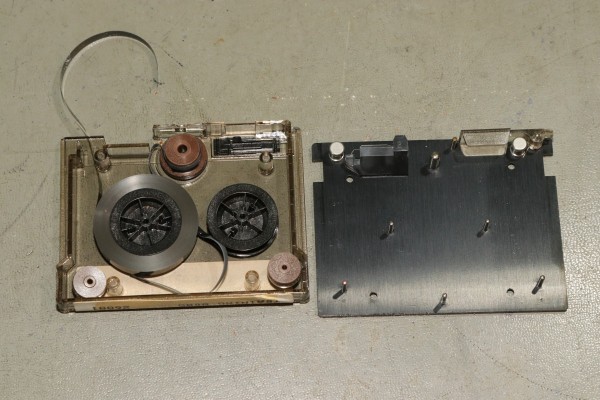

Zwei Bandspulen - ein Antriebsrad...

HP-85 Bandlaufwerk

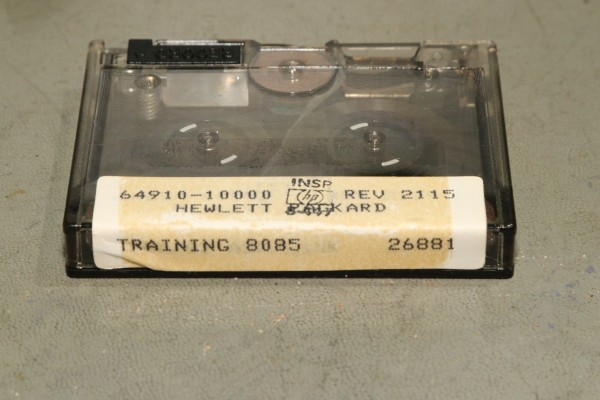

Immerhin original HP!

HP-85 Bandlaufwerk

Auf der Unterseite eine massive Aluplatte...

HP-85 Bandlaufwerk

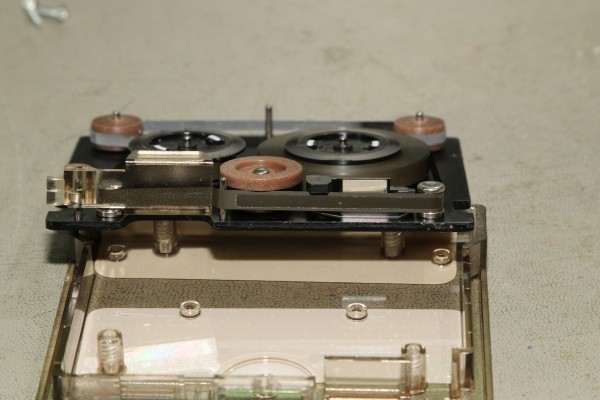

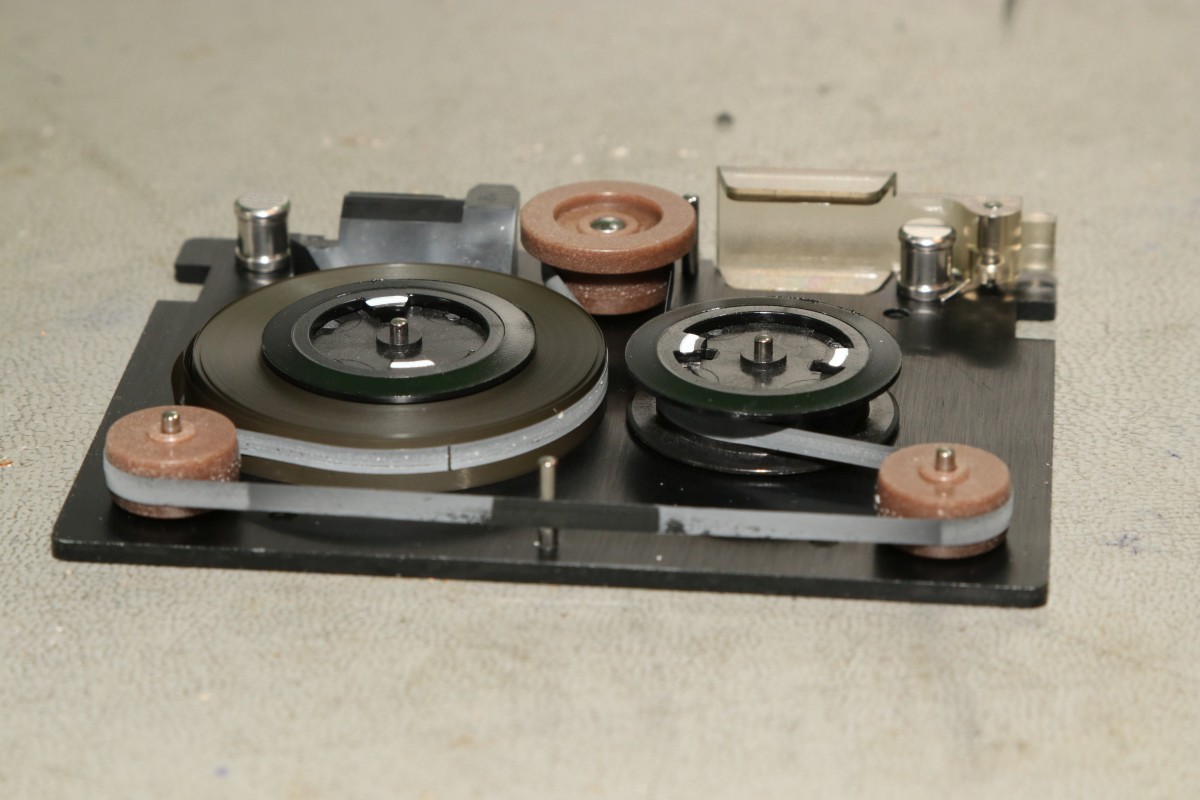

Hier sieht man den gerissenen internen Antriebsriemen - er sorgt - wenn er ganz ist - für völlig gleichmäßigen Bandtransport unabhängig vom Spulendurchmesser und für den Erhalt der Bandspannung...

HP-85 Bandlaufwerk

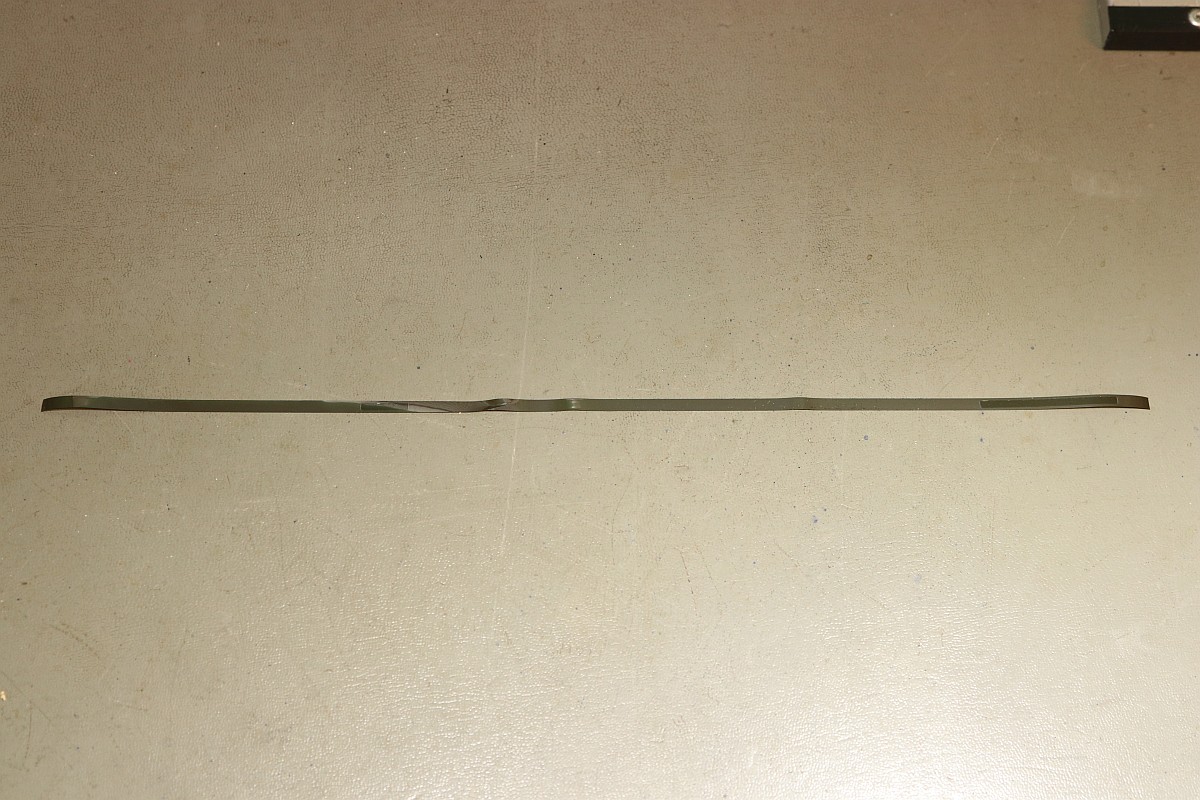

So sieht er kurz vor dem Zerfallen aus...

HP-85 Bandlaufwerk

Hier sieht man die Folgen von 30 Jahren Kontakt zwischen Band und Antriebsriemen... das Band hängt irgendwie als Abdruck am Riemen...

HP-85 Bandlaufwerk

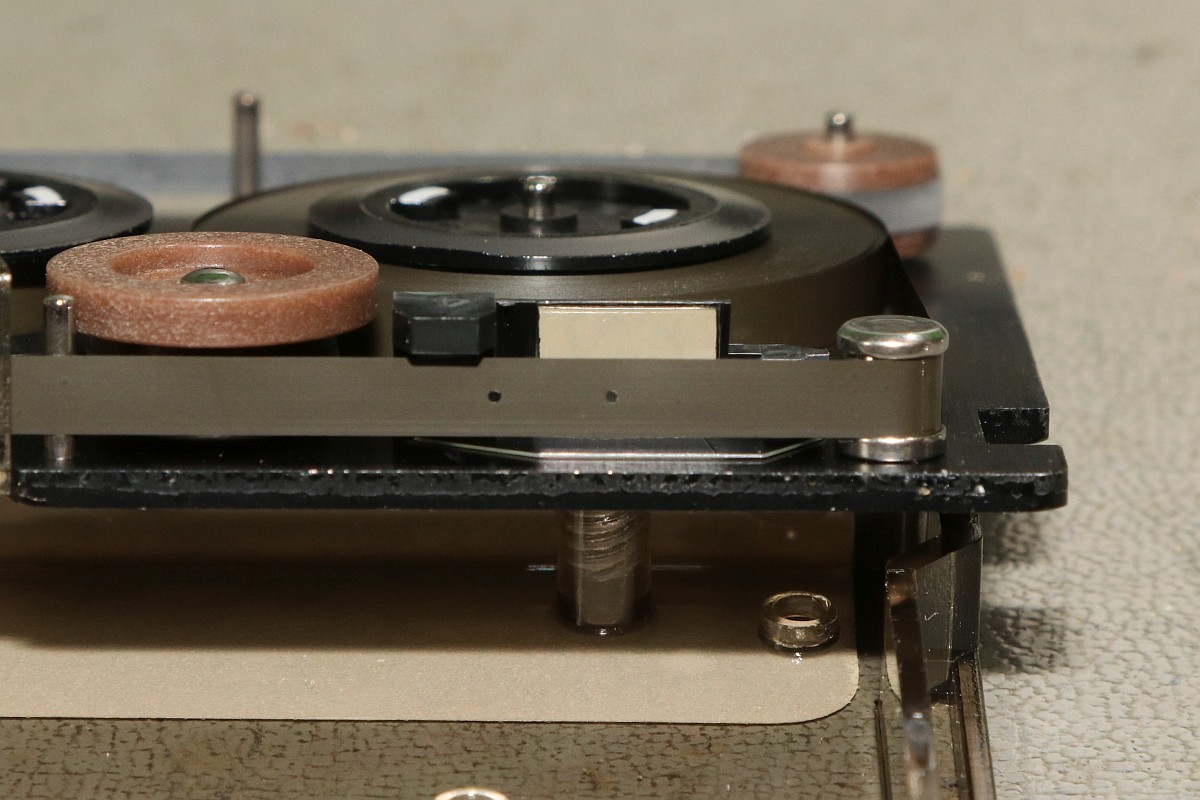

Diese Löcher sind wichtig! Am Bandanfang und am Bandende - in ausreichendem Abstand - dienen diese Löcher zur optischen Bandendeerkennung. Anders als bei Musik-Cassetten ist das Magnetband hier nicht an der Spule befestigt, sondern nur lose aufgelegt. Fehlt die Bandendeerkennung, dann ist Aufschrauben angesagt! Zur Sicherheit sind jeweils zwei Doppellöcher und ein einzelnes Loch gestanzt...

HP-85 Bandlaufwerk

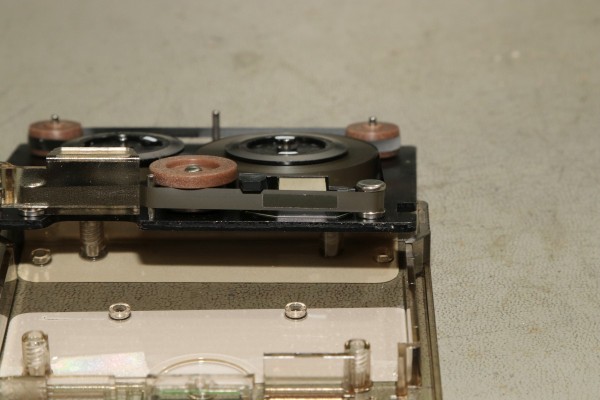

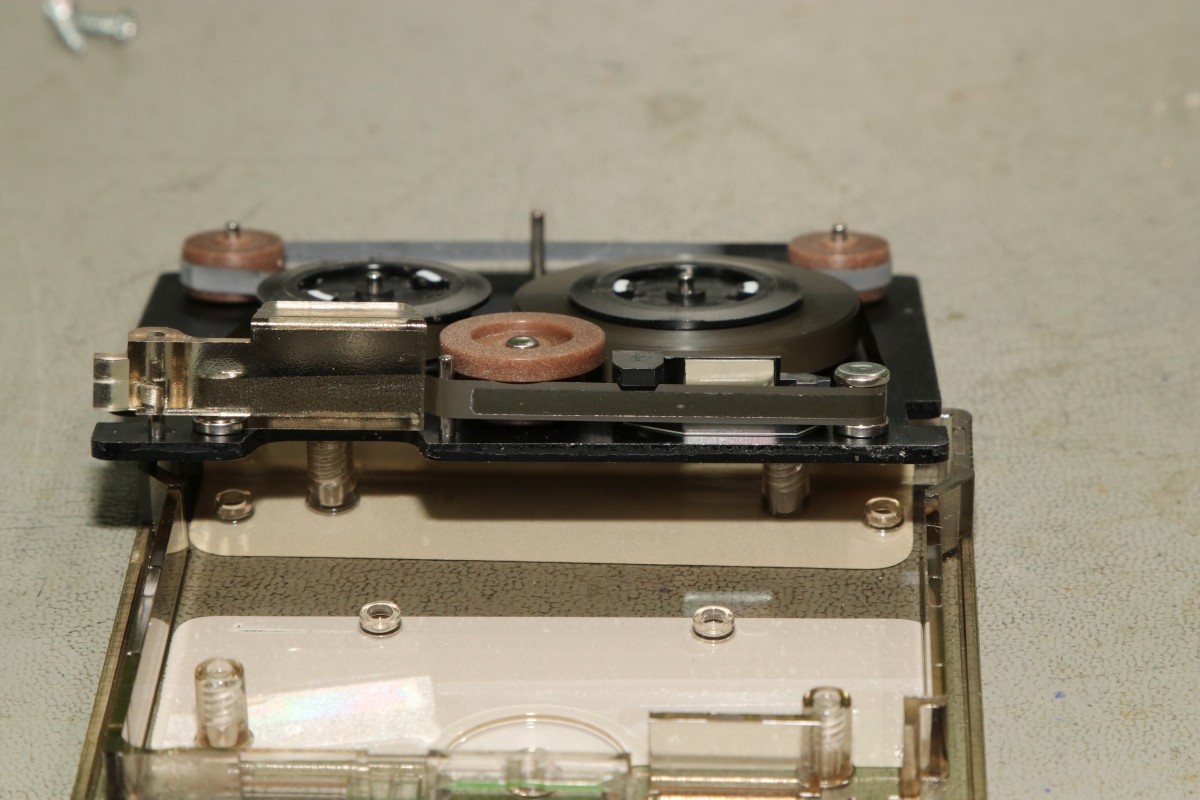

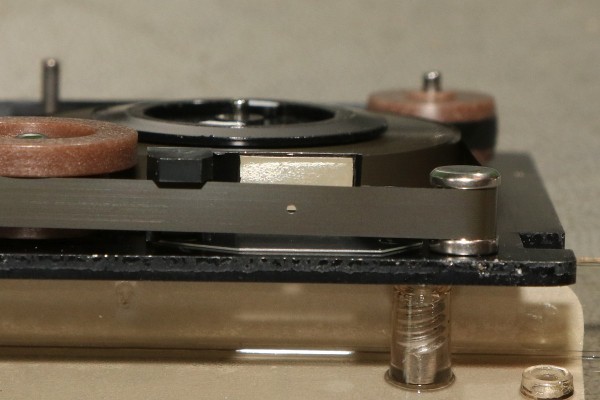

Hier das Einzelloch, welches erkannt werden sollte. Dafür gibt es eine Lichtschranke im Laufwerk und einen 45°-Spiegel in der Cassette.

HP-85 Bandlaufwerk

Und hier klebt wieder etwas Antriebsriemen am Band... das führt zu Lesefehlern...

HP-85 Bandlaufwerk

Das war die lange Auflagefläche auf der großen Spule...

HP-85 Bandlaufwerk

Und weil es mit den originalen Cassetten so viele Probleme gibt, wird ein Umstieg auf die noch nicht ganz so verrotteten QIC-80 Bander der deutlich neueren Streamer empfohlen:

HP-85 Bandlaufwerk

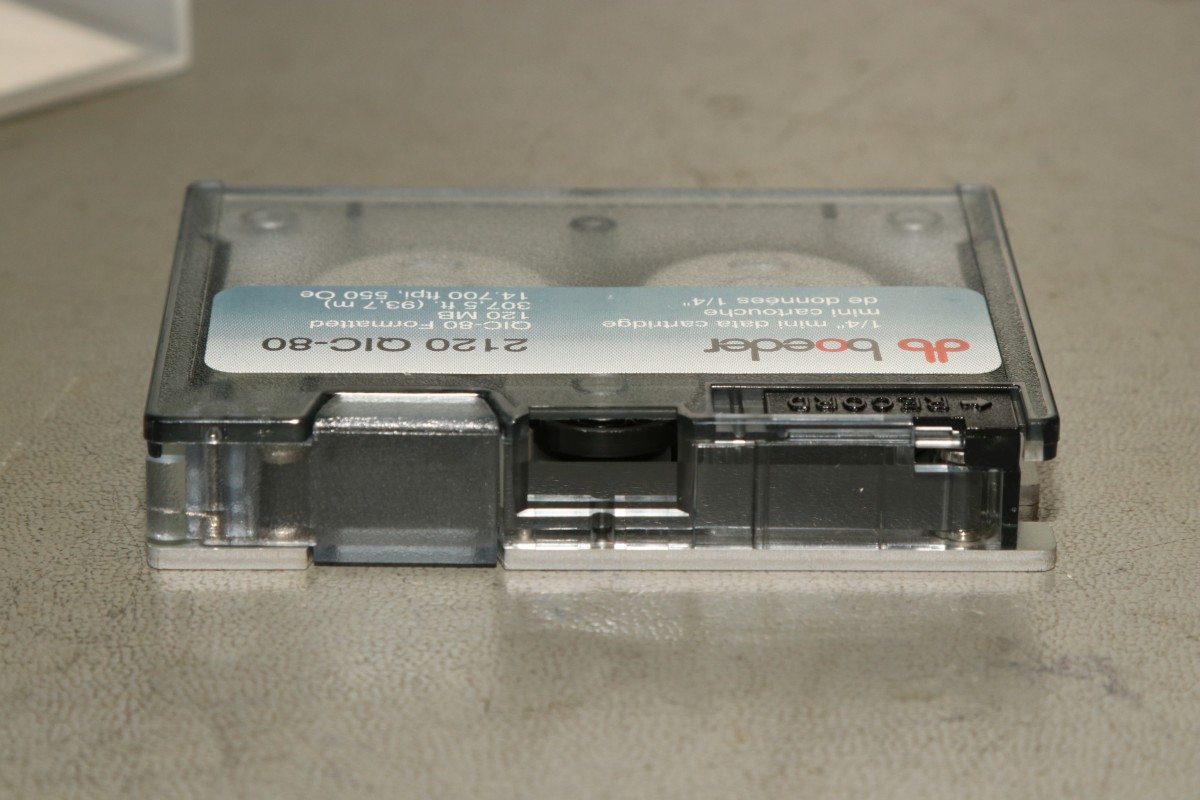

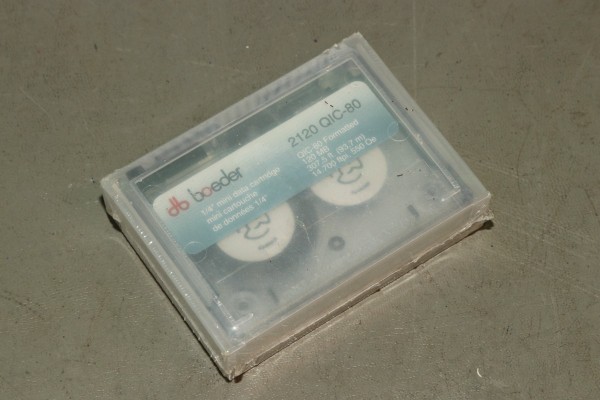

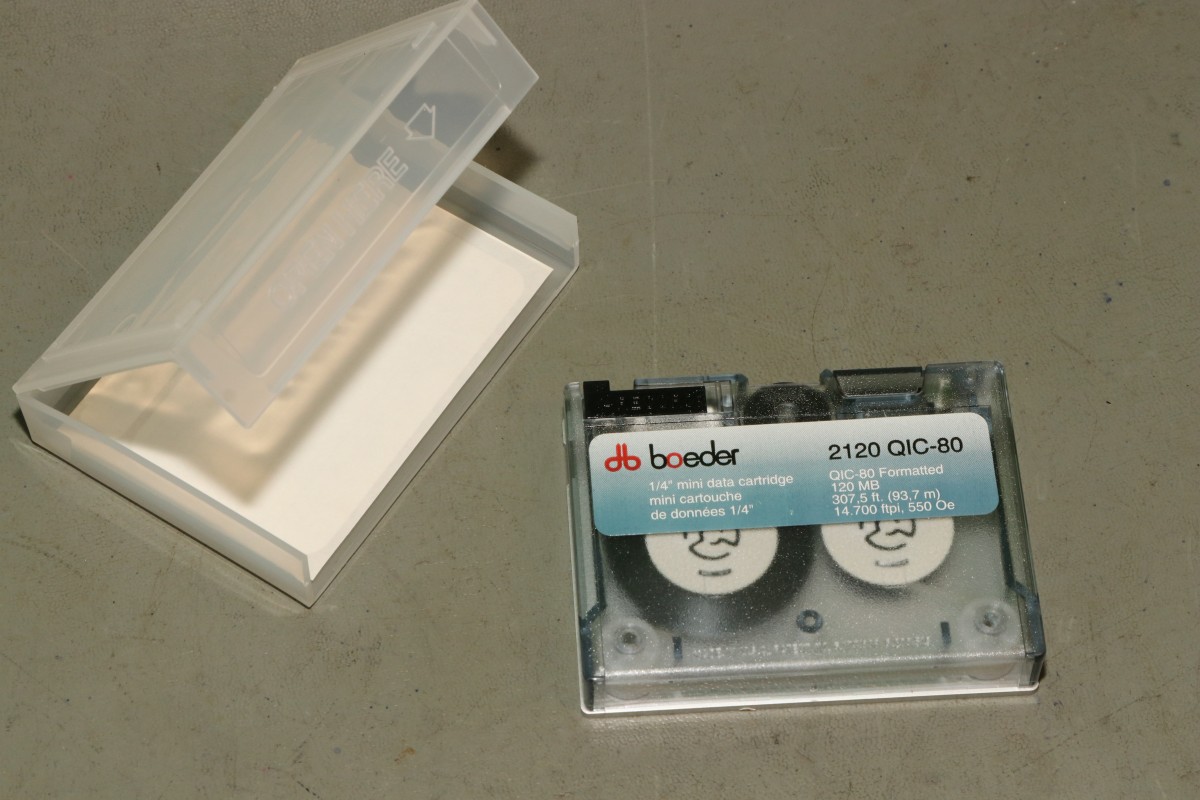

Die gibt es massenhaft und günstig zu kaufen - oft noch original verpackt. Die Cassetten haben exakt die gleiche Grundfläche, sind aber etwas dicker. Das Band ist 1/4" breit - ebenfalls dicker als das Original.

HP-85 Bandlaufwerk

Ansonsten sind Aufbau und Mechanik identisch...

HP-85 Bandlaufwerk

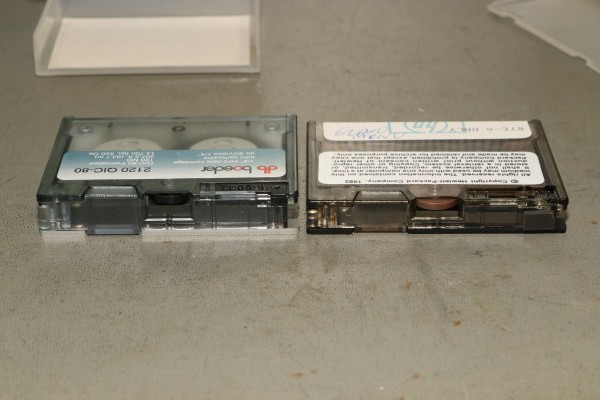

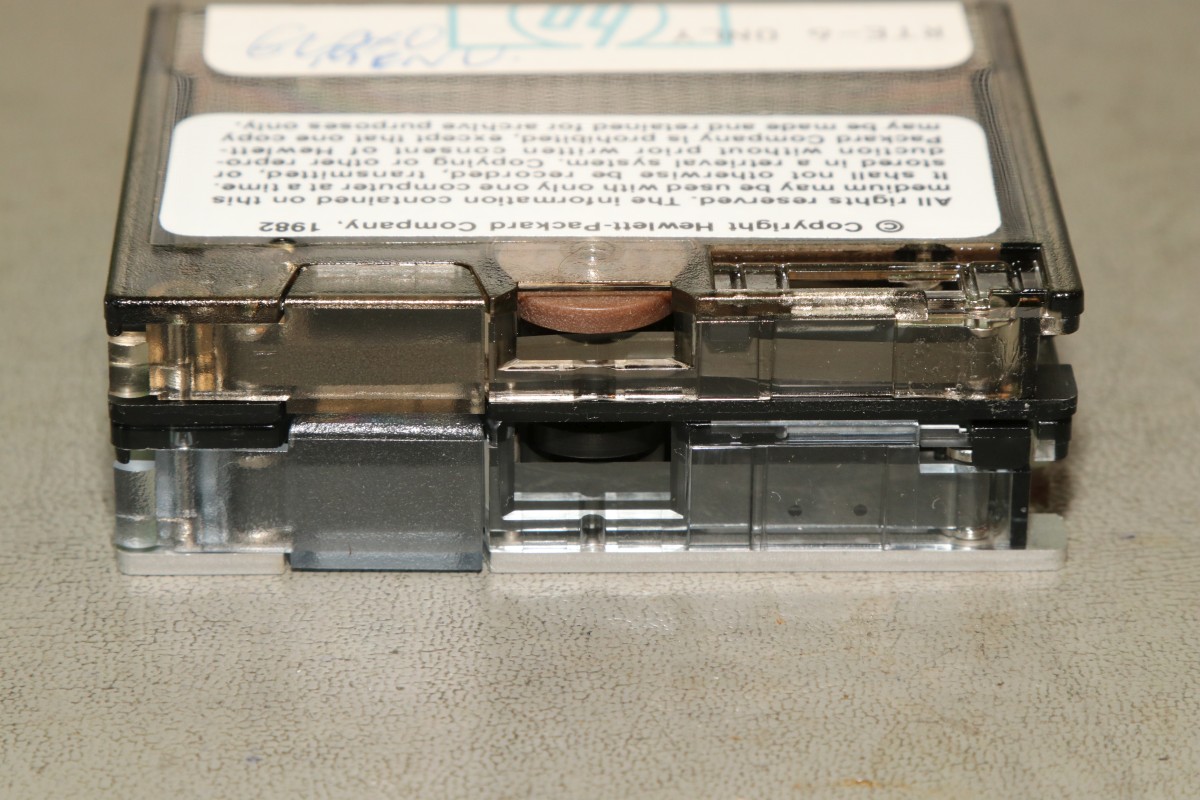

Das sieht man gut im Vergleich:

HP-85 Bandlaufwerk

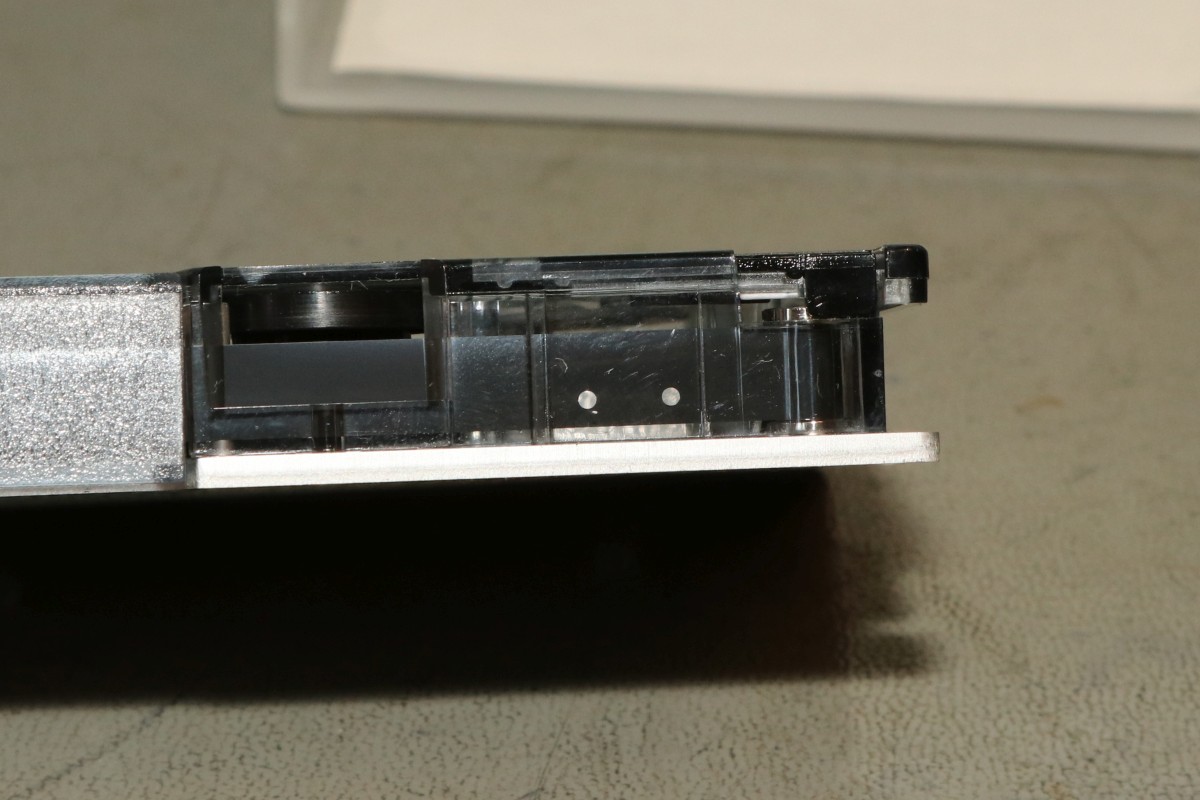

Selbst die Bandende-Löcher sind vorhanden!

HP-85 Bandlaufwerk

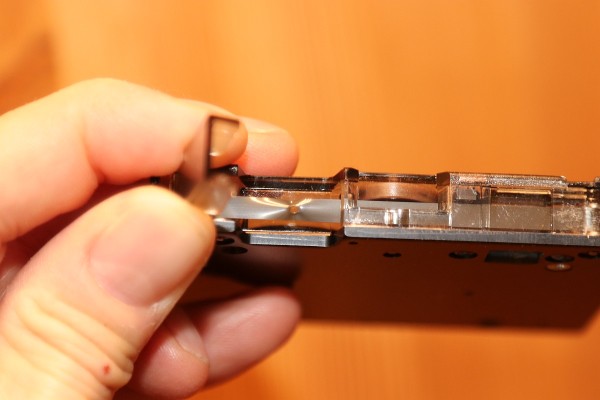

Ein wichtiger Unterschied liegt allerdings in der Magnetbeschichtung: diese benötigt einen erhöhten Schreibstrom - das muss man beim Umbau durch den Wechsel eines Widerstandes kompensieren! Und die Schutzklappe ist deutlich größer und verhakt gerne mit dem HP-85-Gehäuse... Und noch eine wichtige Umbaumaßnahme: die Antriebsrolle liegt aufgrund der höheren Breite des Bandes deutlich höher - das muss bei der Wahl des richtigen Antriebsrades berücksichtigt werden...

HP-85 Bandlaufwerk

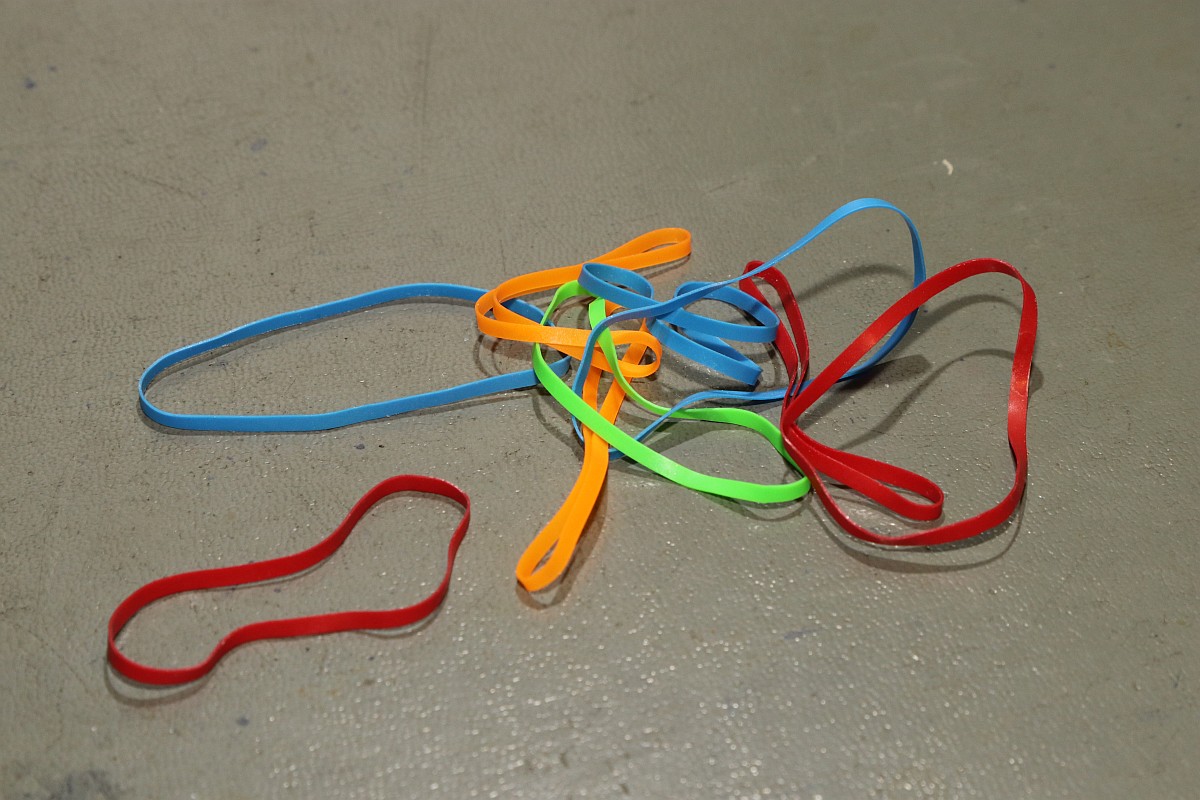

Bevor ich allzuviel umbauen muss, versuche ich erst mal, die originalen Bänder zu verwenden... Angeblich sollen diese USA-Plastibands helfen, den Antriebsgummi zu ersetzen...

HP-85 Bandlaufwerk

Die gehen zwar mit sanfter Gewalt drauf - flutschen aber nach ein paar Umdrehungen wieder runter - zu eng...

HP-85 Bandlaufwerk

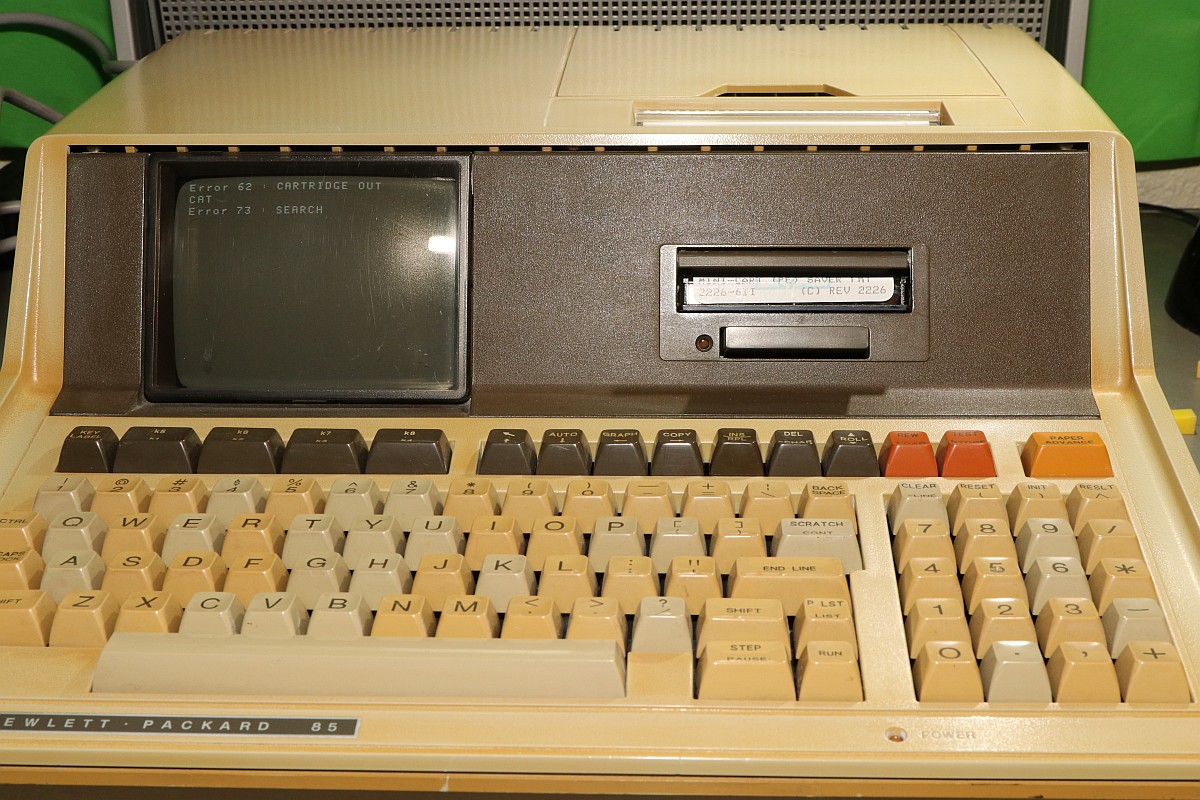

Datenfehler...

HP-85 Bandlaufwerk

Da sehe ich mir die QIC-80-Bänder genauer an. Wenn man Glück hat, bekommt man die für einen Euro pro Stück...

HP-85 Bandlaufwerk

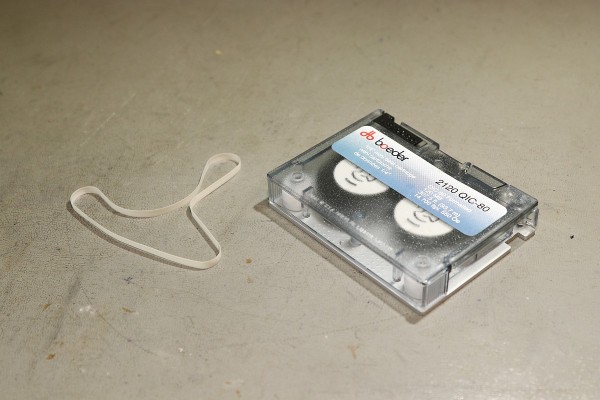

Einen Euro für einen passgenauen Transportgummi... cool. Da kann ich den Rest getrost entsorgen... ;-)

HP-85 Bandlaufwerk

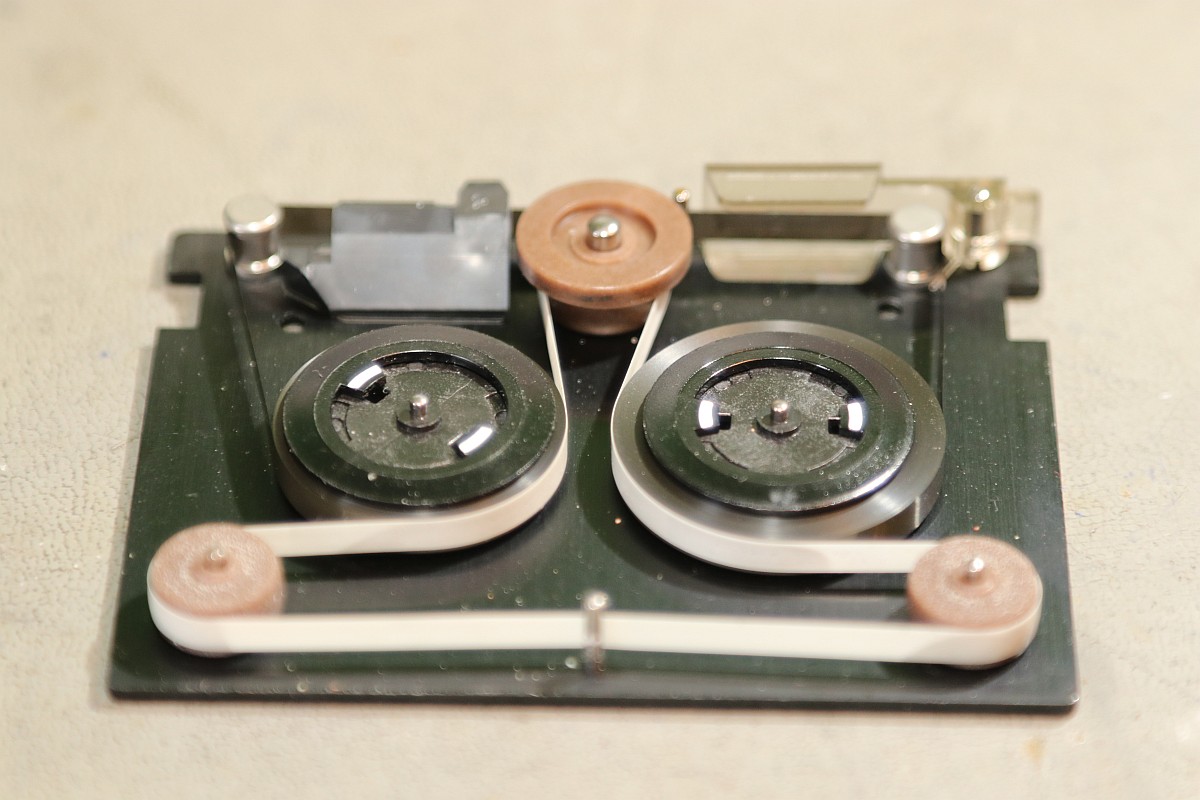

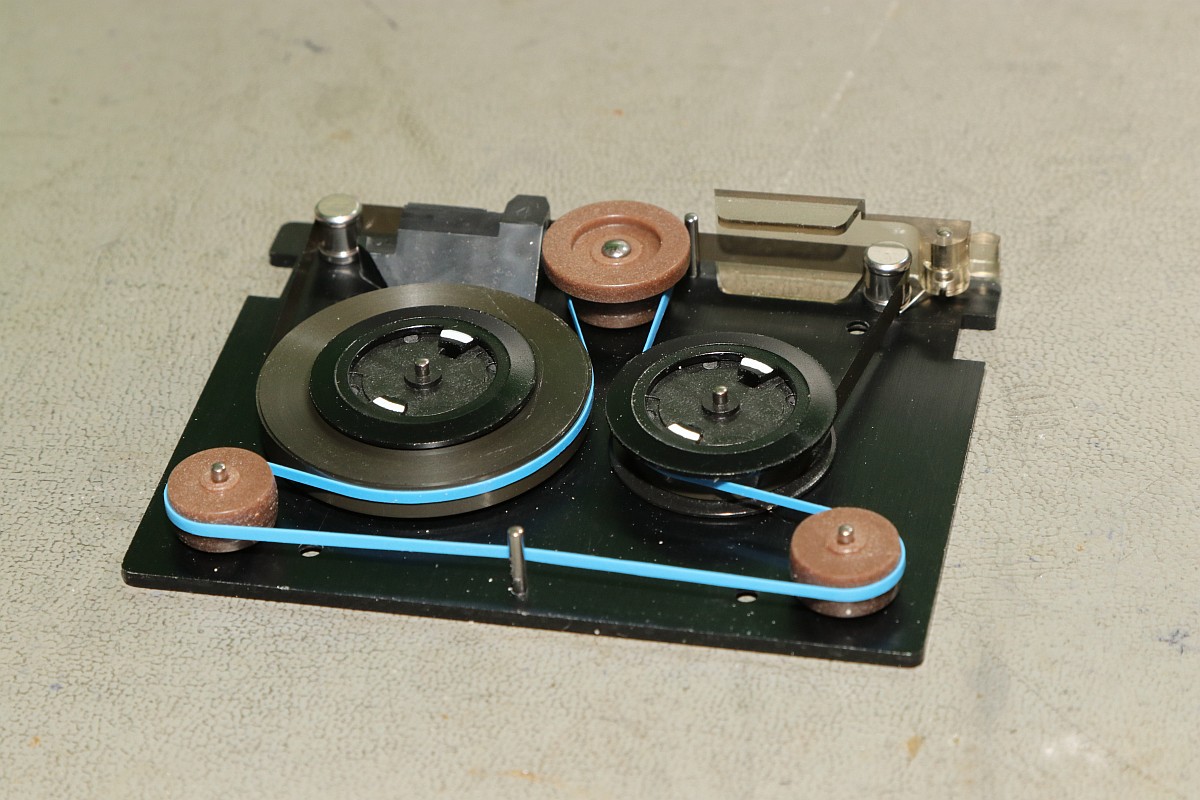

Der QIC-80 Transportriemen passt perfekt auch in die HP-Cassetzten!

HP-85 Bandlaufwerk

Das verhunzte Band wird gekürzt, die Bandendelöcher werden gnadenlos mit dem Lötkolben reingebrannt... nicht schön, aber...

HP-85 Bandlaufwerk

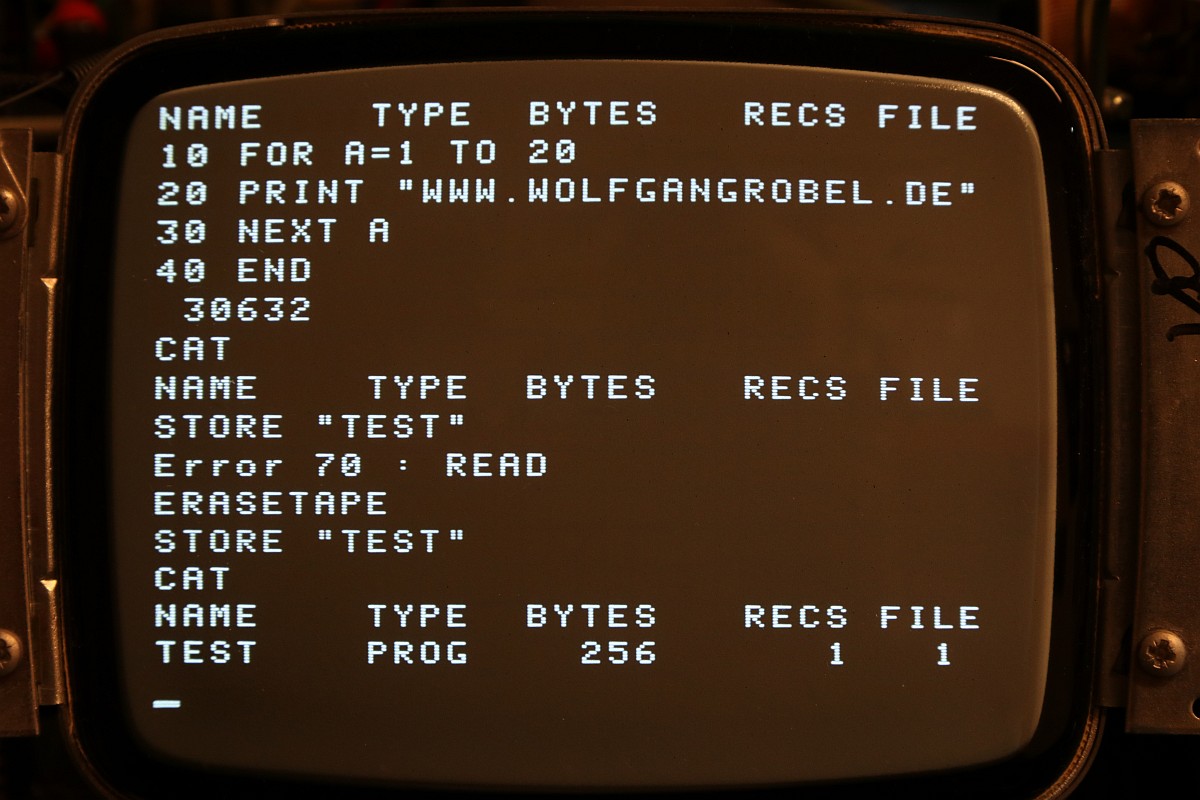

Funktioniert!!!

HP-85 Bandlaufwerk

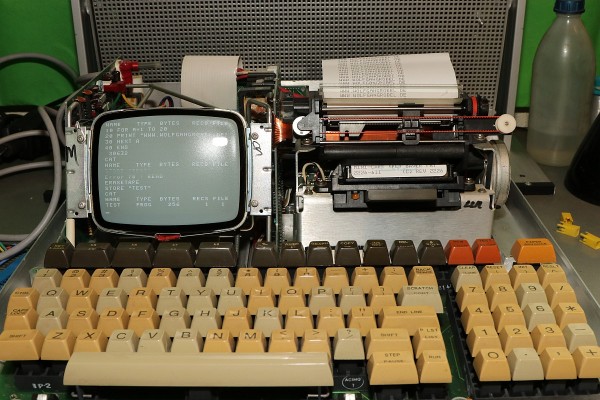

Ach, ist das schön, wenn man seine Programme auch mal abspeichern kann...

HP-85 Bandlaufwerk

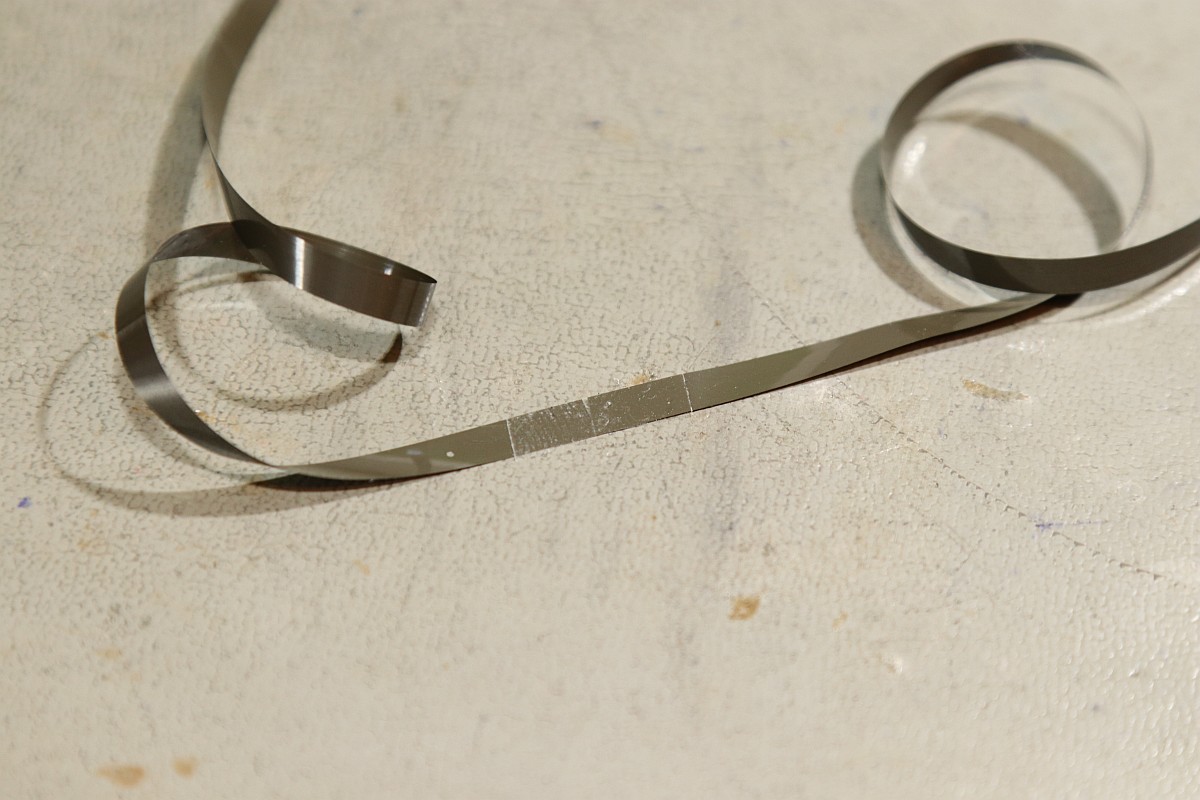

Mittlerweile habe ich noch viel rumprobiert - Bänder kürzen und aneinanderkleben - alles geht so leidlich...

HP-85 Bandlaufwerk

... und man kann auch die verklebten Segmente problemlos rausschneiden! Aber nach kurzer Zeit weigerte sich das Laufwerk auch diese Bänder zu erkennen. Zeit für eine genauere Analyse!

HP-85 Bandlaufwerk

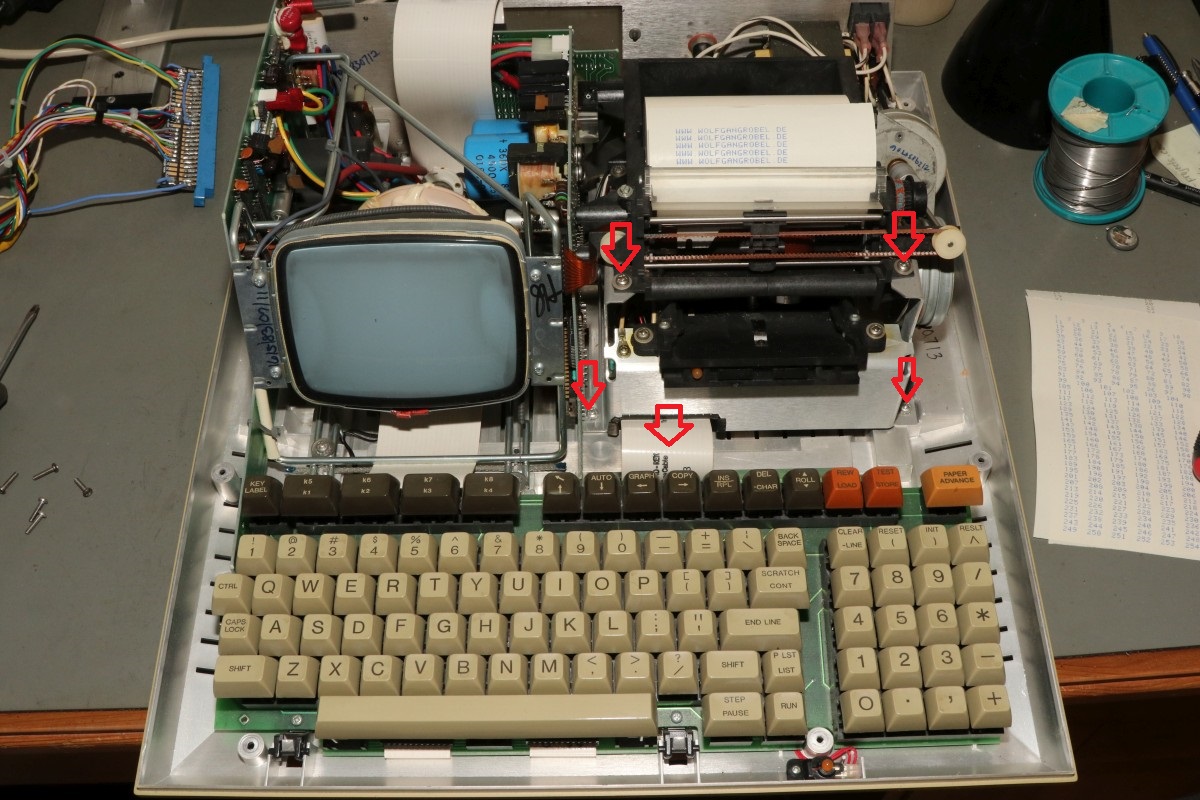

Der Ausbau des Bandlaufwerks ist einfach: vier Schrauben und zwei Flachbandkabel sind zu lösen - die Tastatur muss dazu aufgeklappt sein - dann kann man das Teil nach vorne rausziehen.

HP-85 Bandlaufwerk

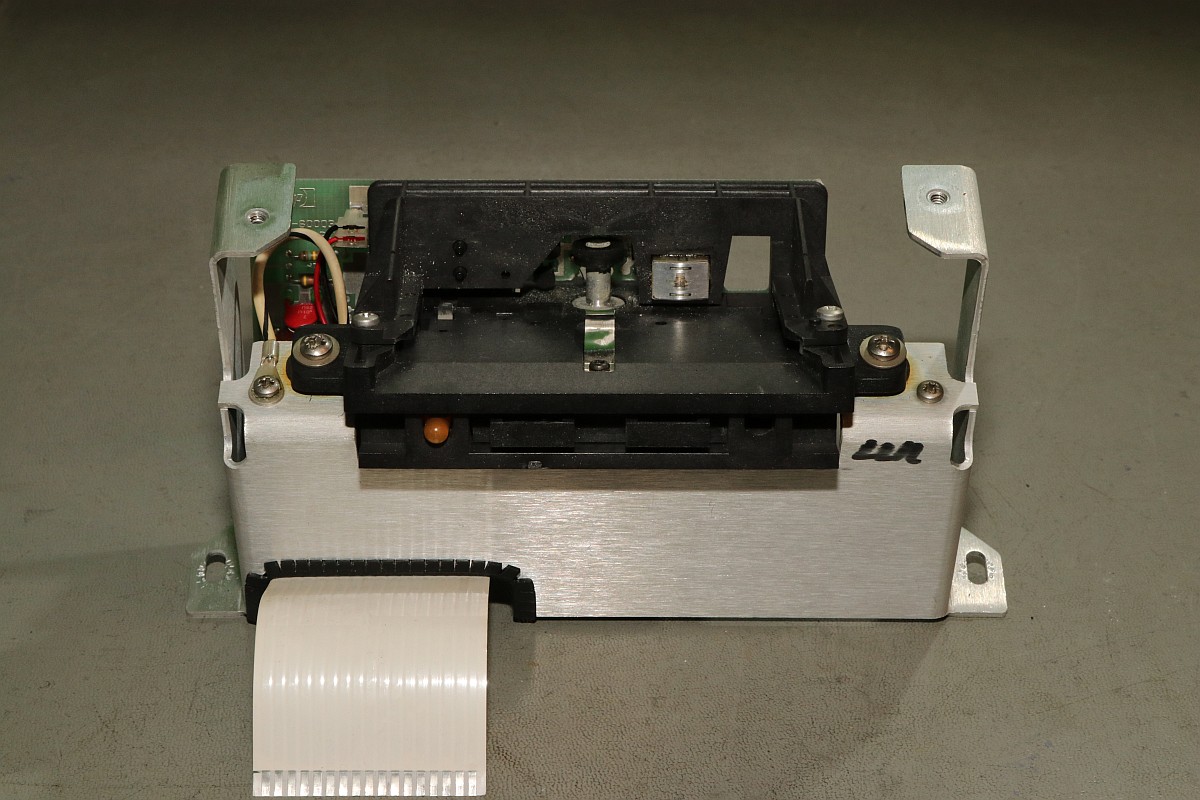

Hier ist der Patient einzeln:

HP-85 Bandlaufwerk

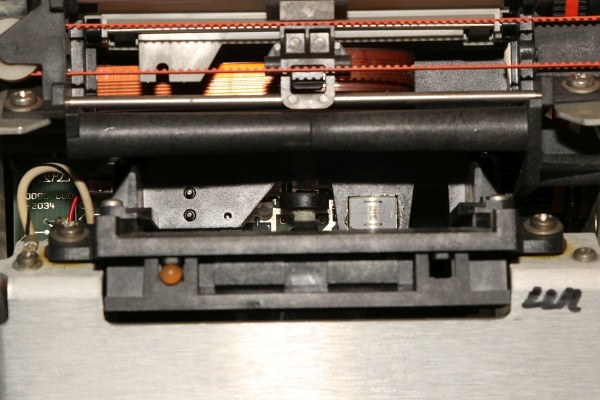

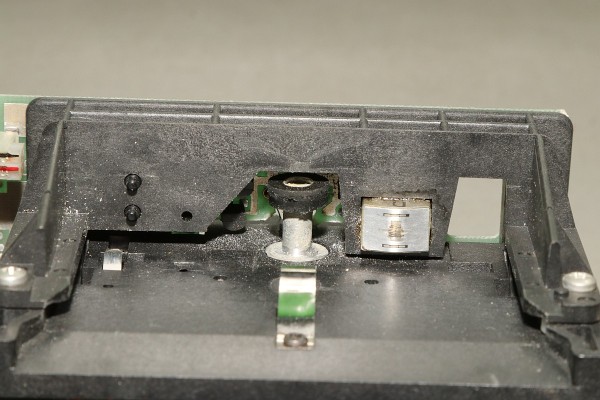

Der Blick auf den Cassettenschacht:

HP-85 Bandlaufwerk

Man kann erahnen, was die Ursache für die Probleme ist...

HP-85 Bandlaufwerk

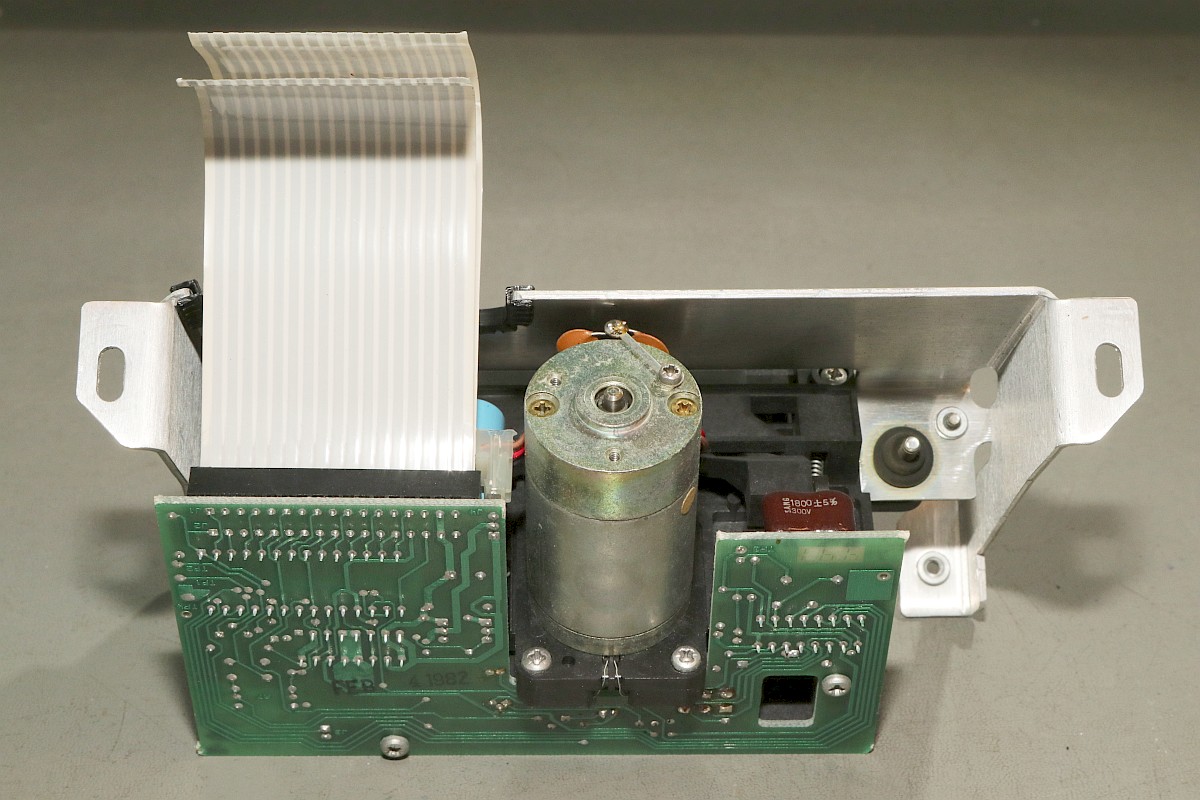

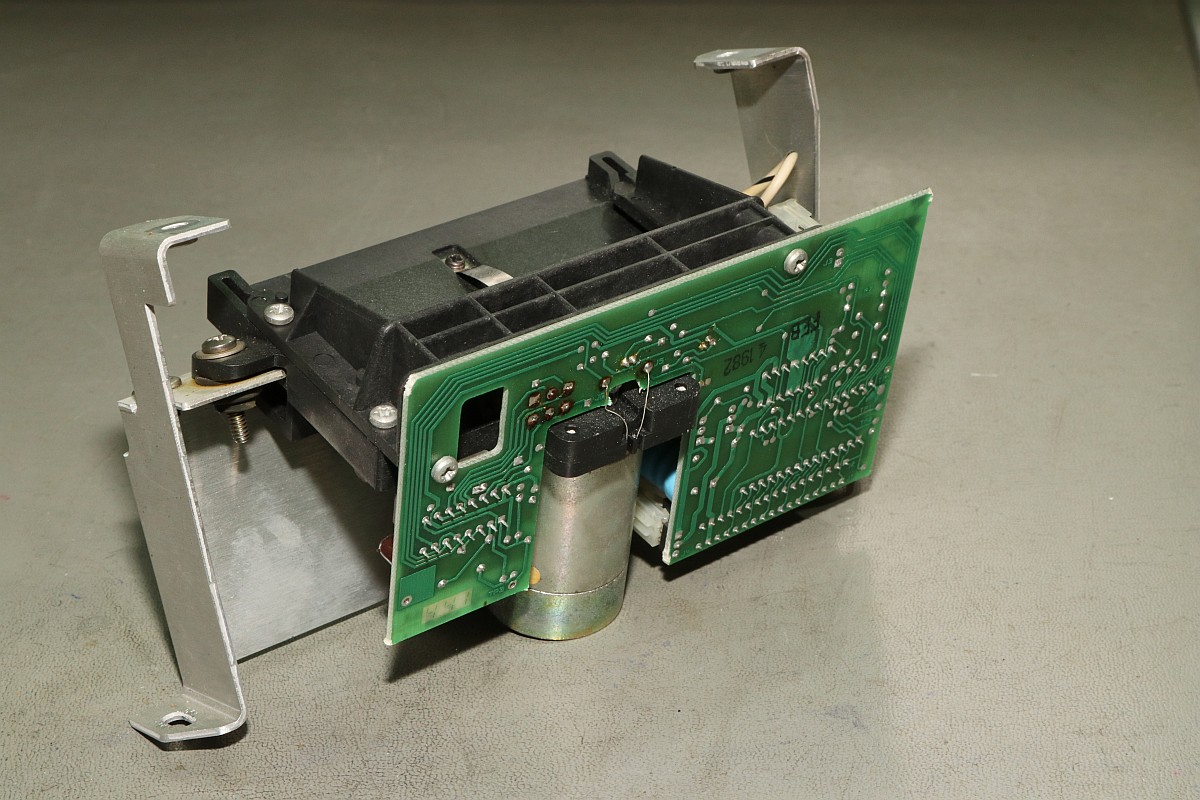

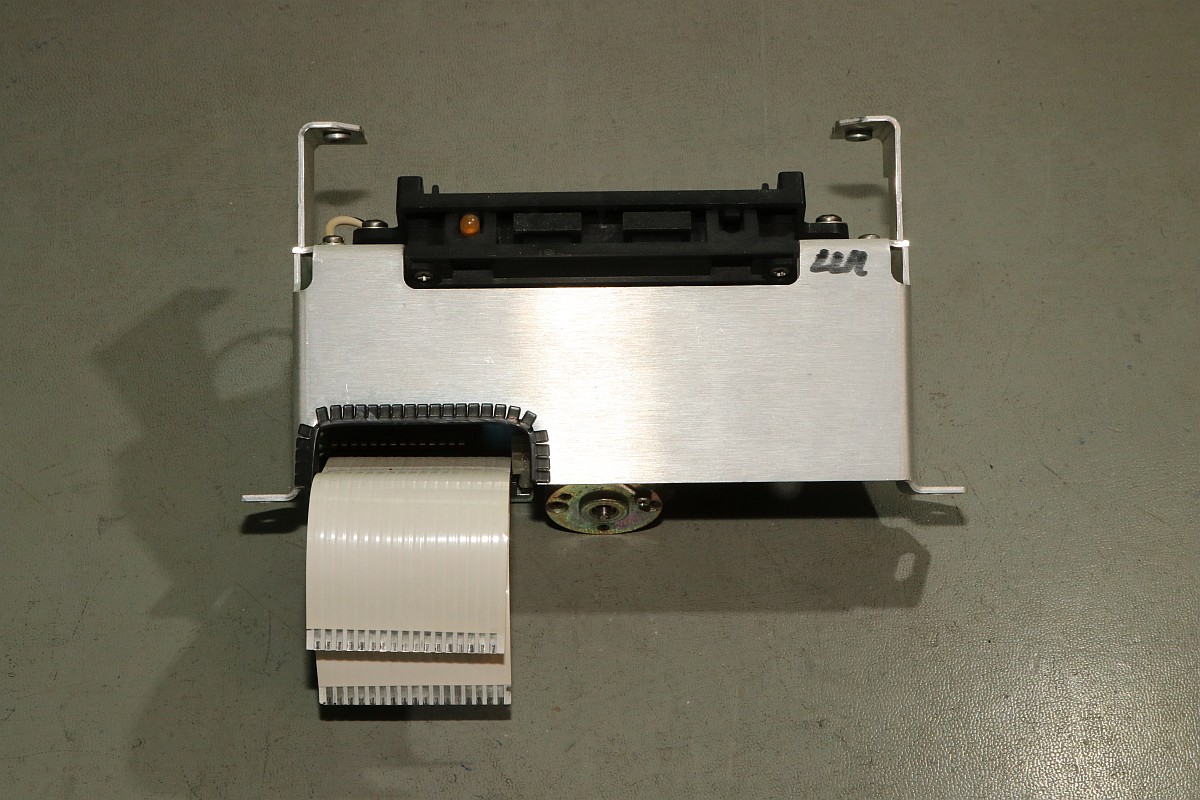

Die Rückenansicht:

HP-85 Bandlaufwerk

Das dicke Runde ist der Antrieb für das Band...

HP-85 Bandlaufwerk

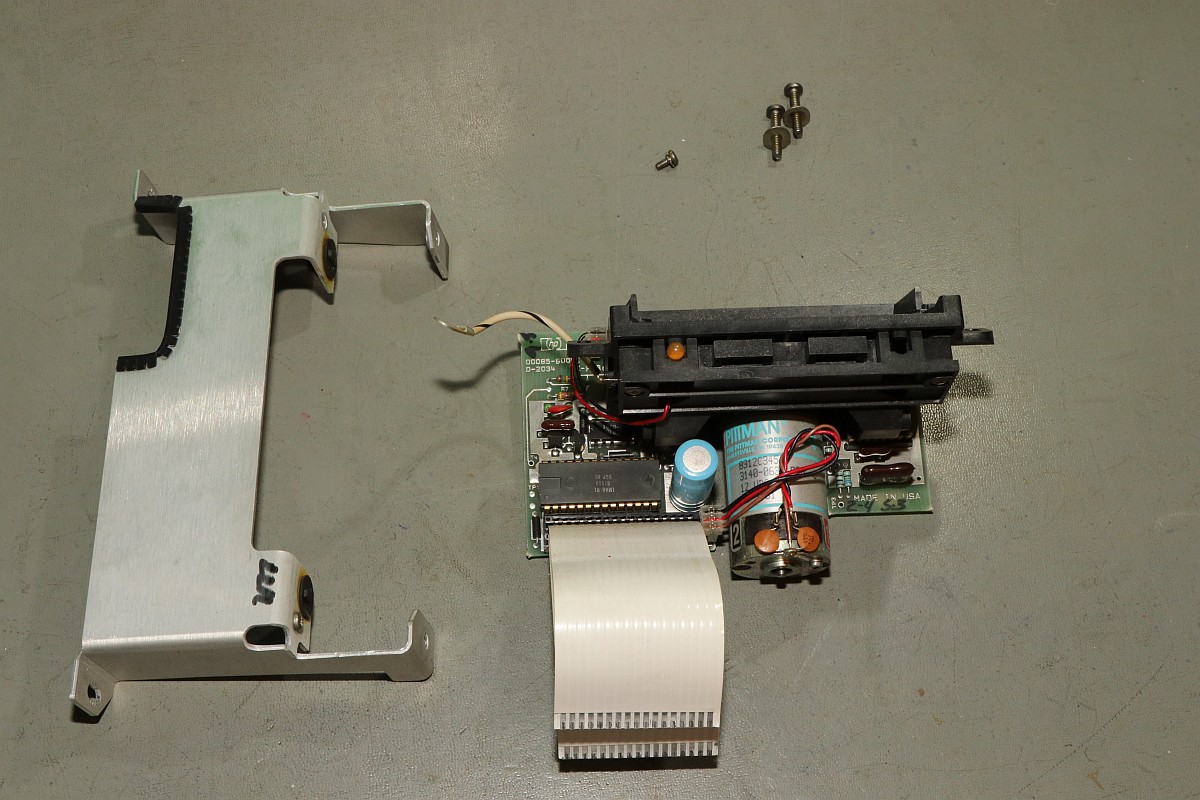

Weitere Demontage - auf die Schrauben aufpassen! Die sind alle zöllig, Ersatz ist nicht leicht!

HP-85 Bandlaufwerk

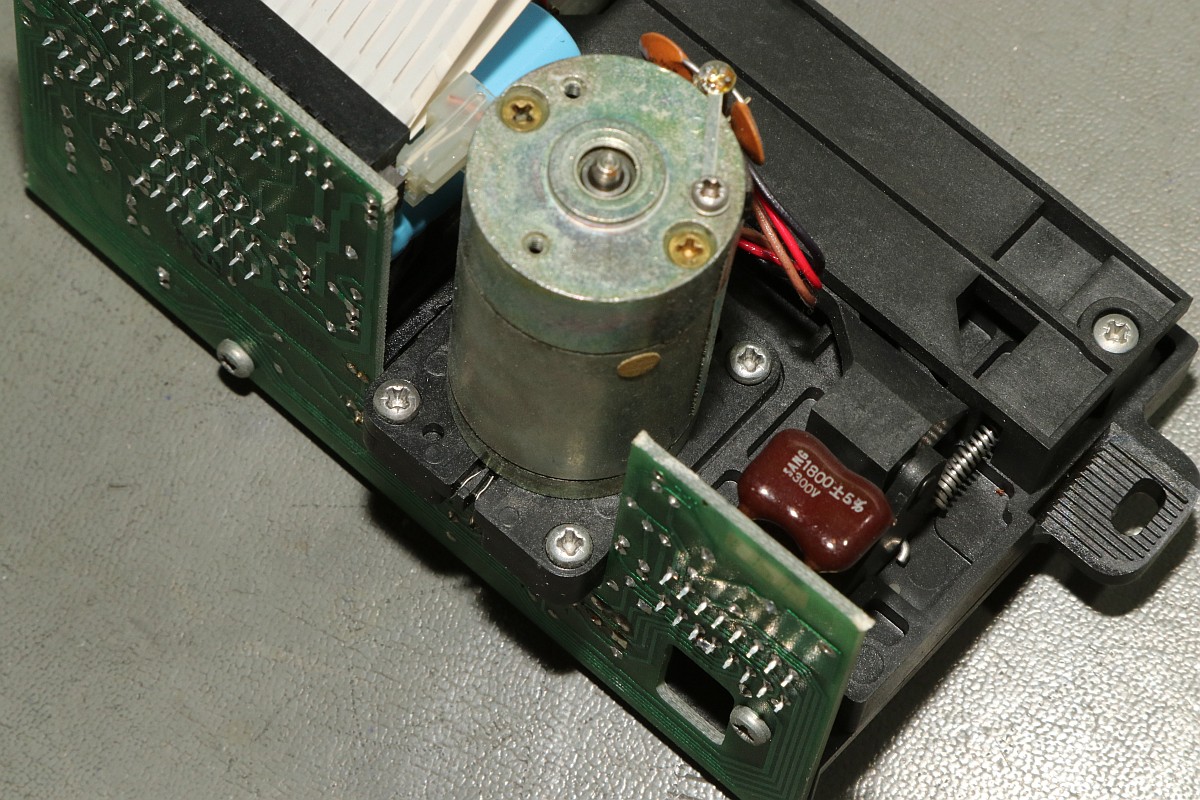

Der Antriebsmotor ist mit vier Schrauben befestigt...

HP-85 Bandlaufwerk

Aber Vorsicht! Die Lötanschlüsse des Glühlämpchens für die Tachoscheibe müssen vorher abgelötet werden!

HP-85 Bandlaufwerk

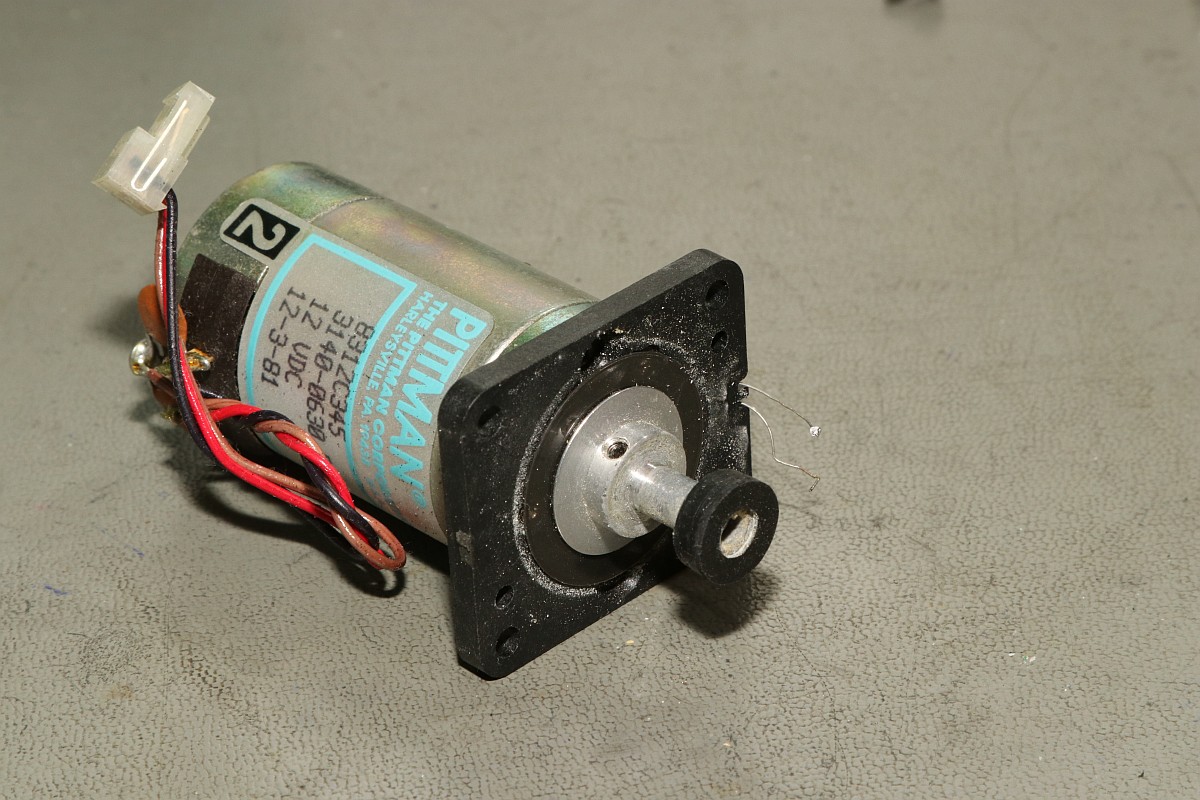

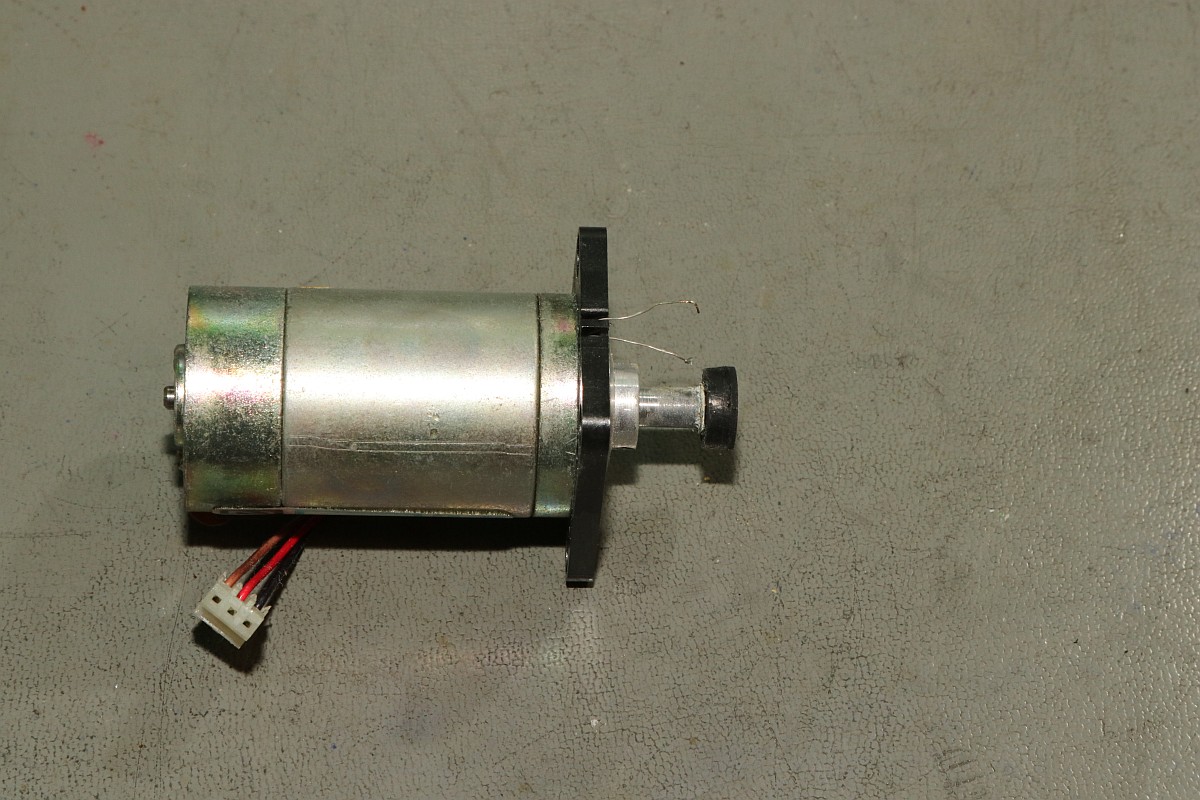

Schon ist der Motor demontiert.

HP-85 Bandlaufwerk

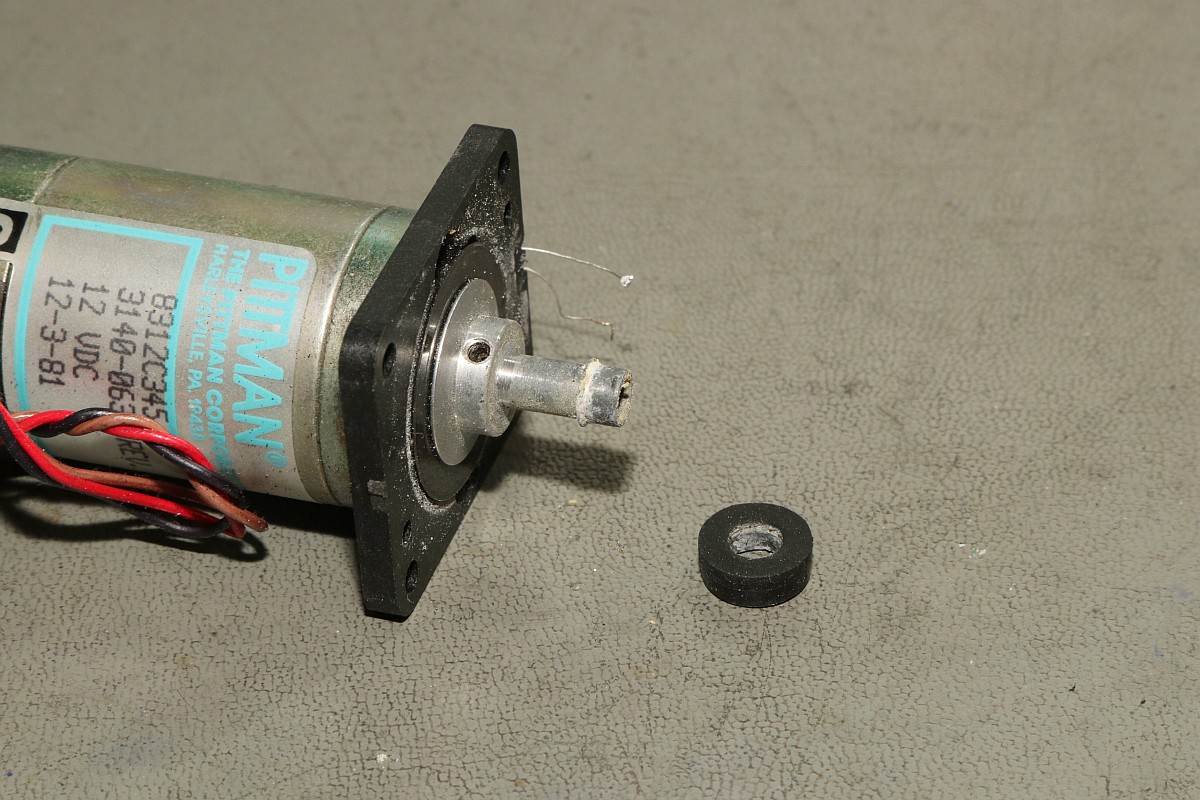

Hier ist der Übeltäter - wenn man eine Reparatur nur unsauber macht...

HP-85 Bandlaufwerk

Die Welle ist zwar schon mal abgedreht worden, dafür hatte man aber die neue Gummirolle mit dem falschen Kleber fixiert. der richtige Klebstoff sollte hier zumindest dauerelastisch bleiben - Schuhkleber zum Beispiel.

HP-85 Bandlaufwerk

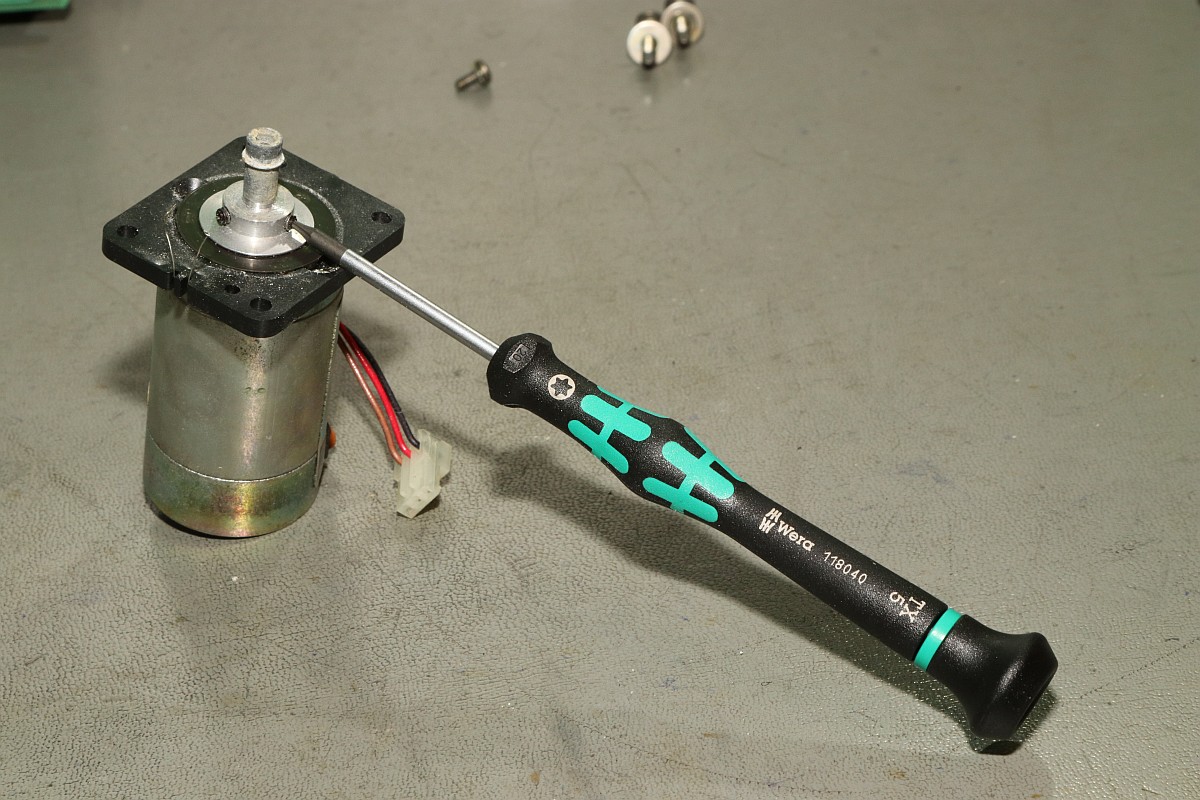

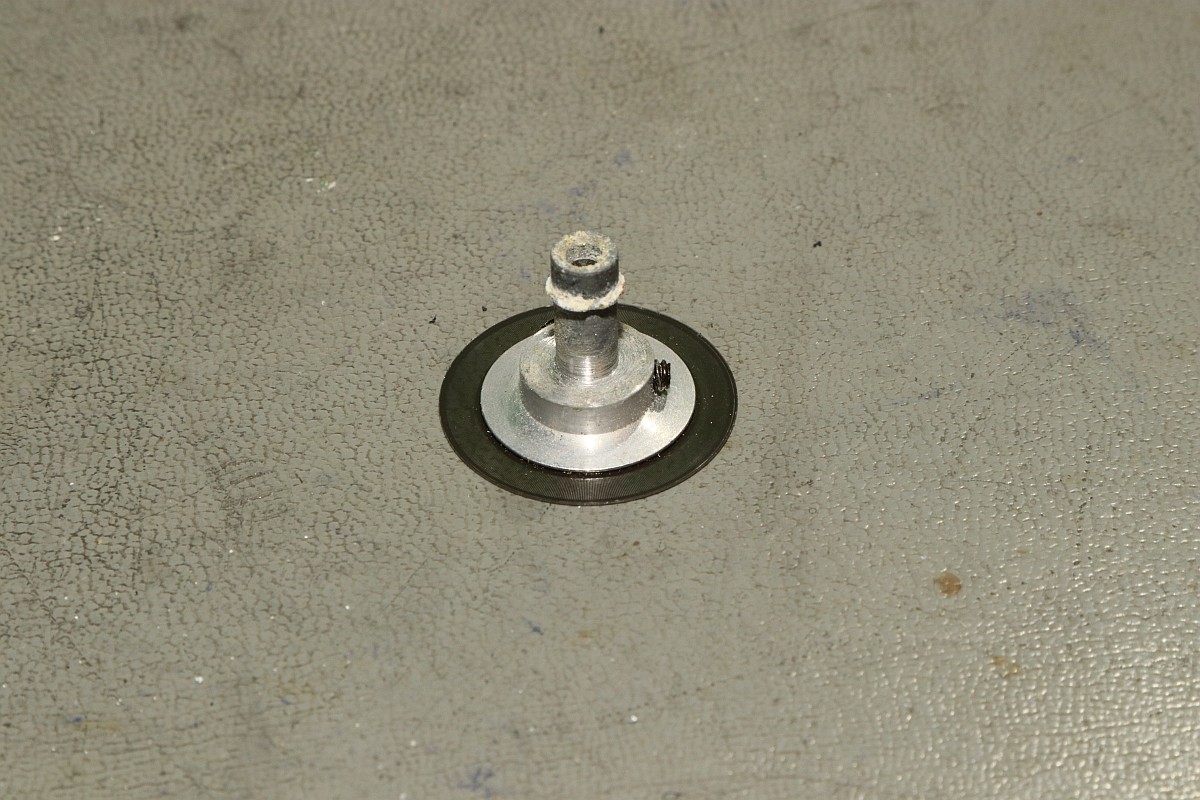

Mein TX5 löst die zwei (!) Madenschrauben, die die Antriebswelle auf der Motorwelle halten... Vorsicht auf die Tachoscheibe - die ist empfindlich und unverzichtbar!

HP-85 Bandlaufwerk

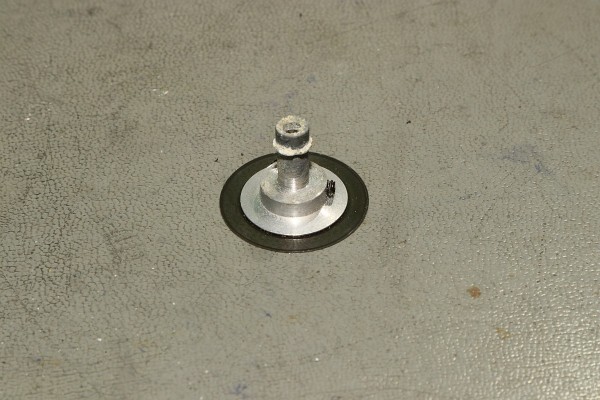

Da muss ich ran...

HP-85 Bandlaufwerk

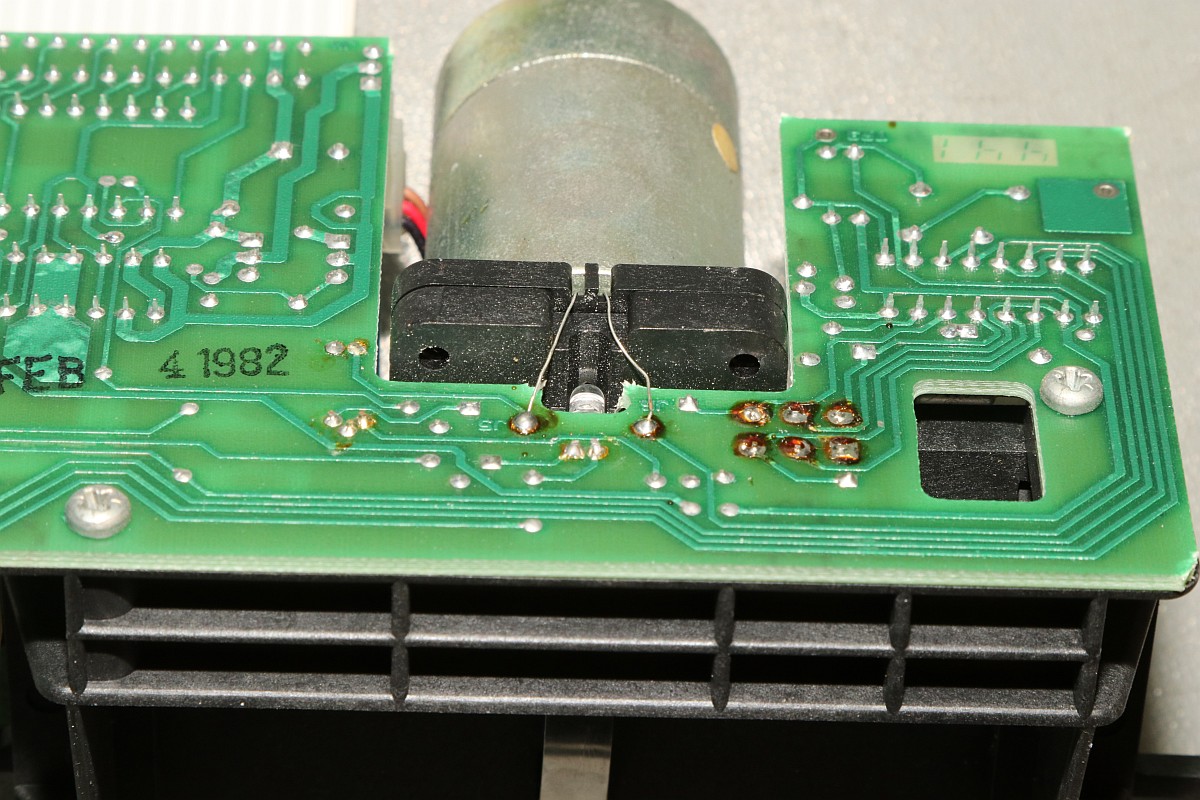

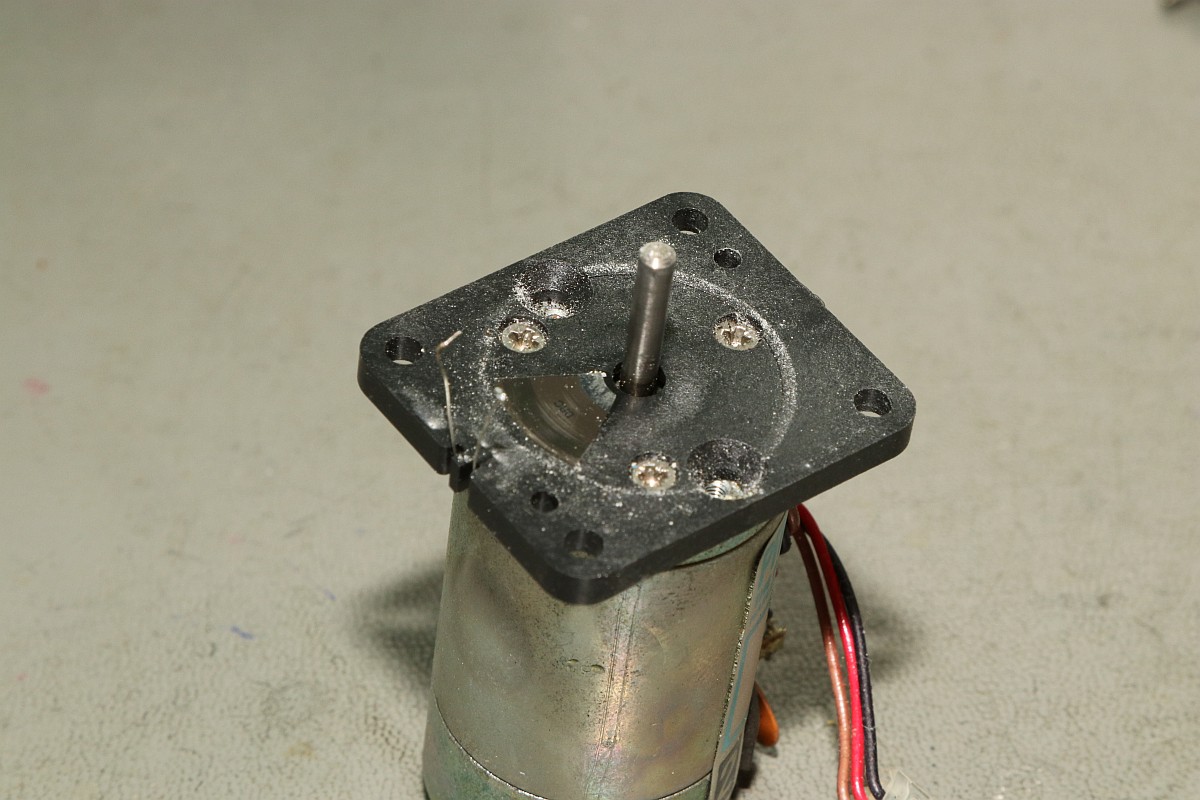

Hier ist das Gegenstück am Motor - das Glühlämpchen sitzt unsichtbar darunter!

HP-85 Bandlaufwerk

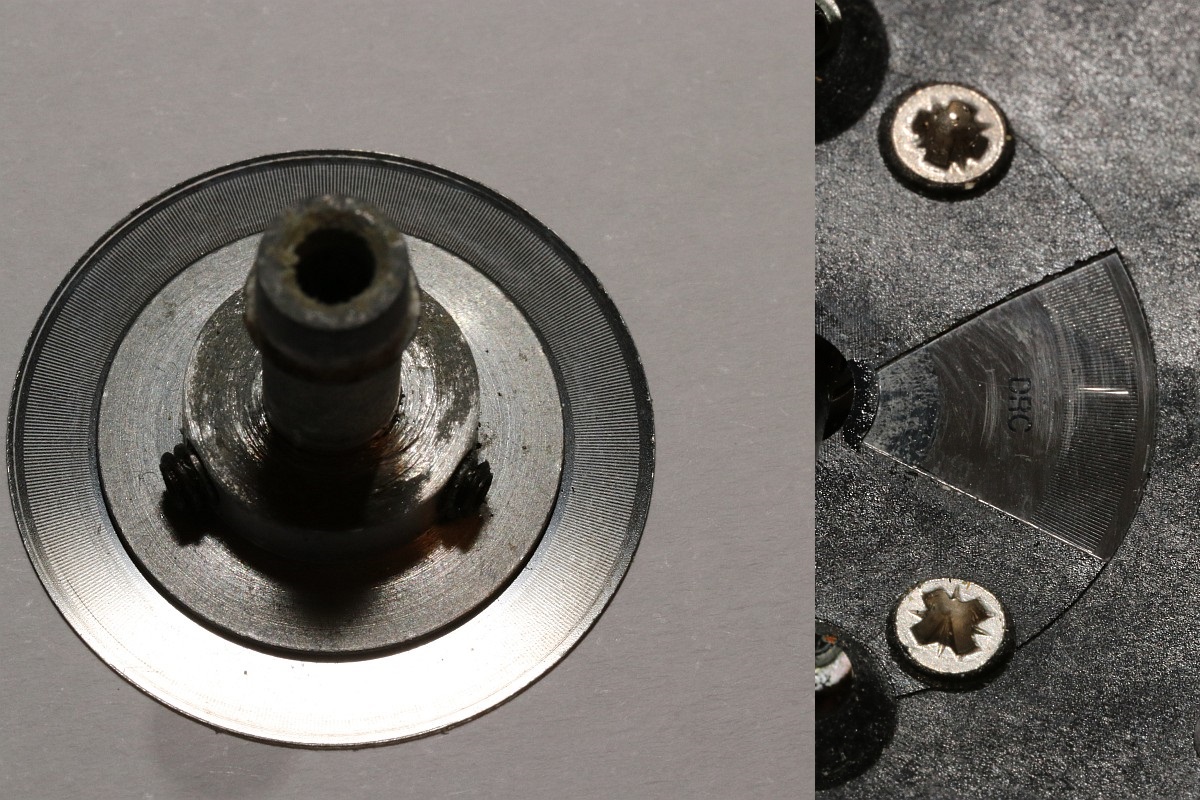

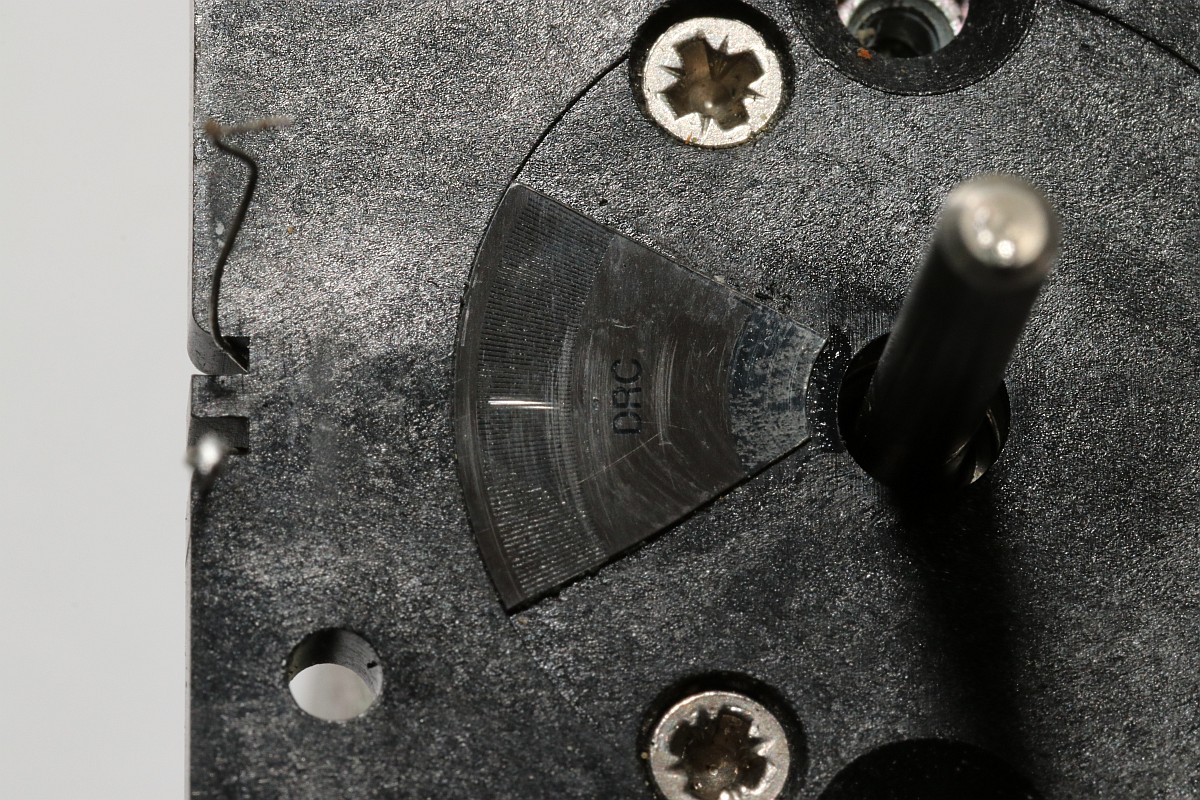

Ziemlich feine Strukturen...

HP-85 Bandlaufwerk

Jetzt weiß ich auch, warum dieser Motor so fein regeln kann...

HP-85 Bandlaufwerk

Jetzt muss ich nur noch auf geeignete Gummirollen warten. Ich bin gespannt!
