{Edge Lit Display} Bisher hat es noch nicht für eine Canola mit passendem Display gelangt - dafür ist mir ein russisches Pendant als Einzelstück zugelaufen: ein Edge Lit Display - ein Zahlendisplay, dessen unterschiedliche Ziffern in Acrylscheiben geritzt sind, die dann von einer Seite mit Glühlampen beleuchtet werden. Fehleranfällig und schlecht abzulesen... trotzdem eine tolle Displaytechnik. Dieses hier stammt aus sowjetischer Marinemilitärtechnik und wurde dereinst in Peenemünde abgestaubt... Dem schlauen Beobachter drängt sich die Benutzung im Bereich der 10er-Minuten oder -Sekundenanzeige auf...

Edge Lit Display

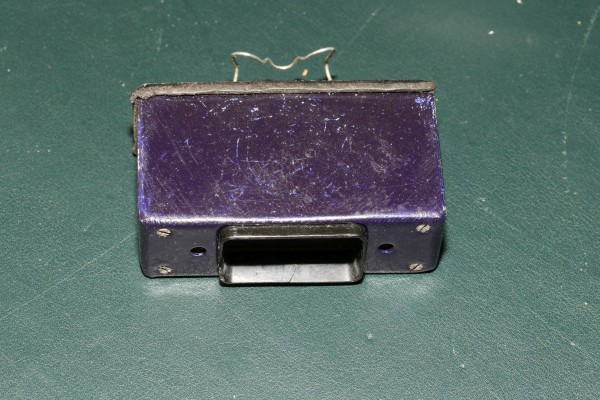

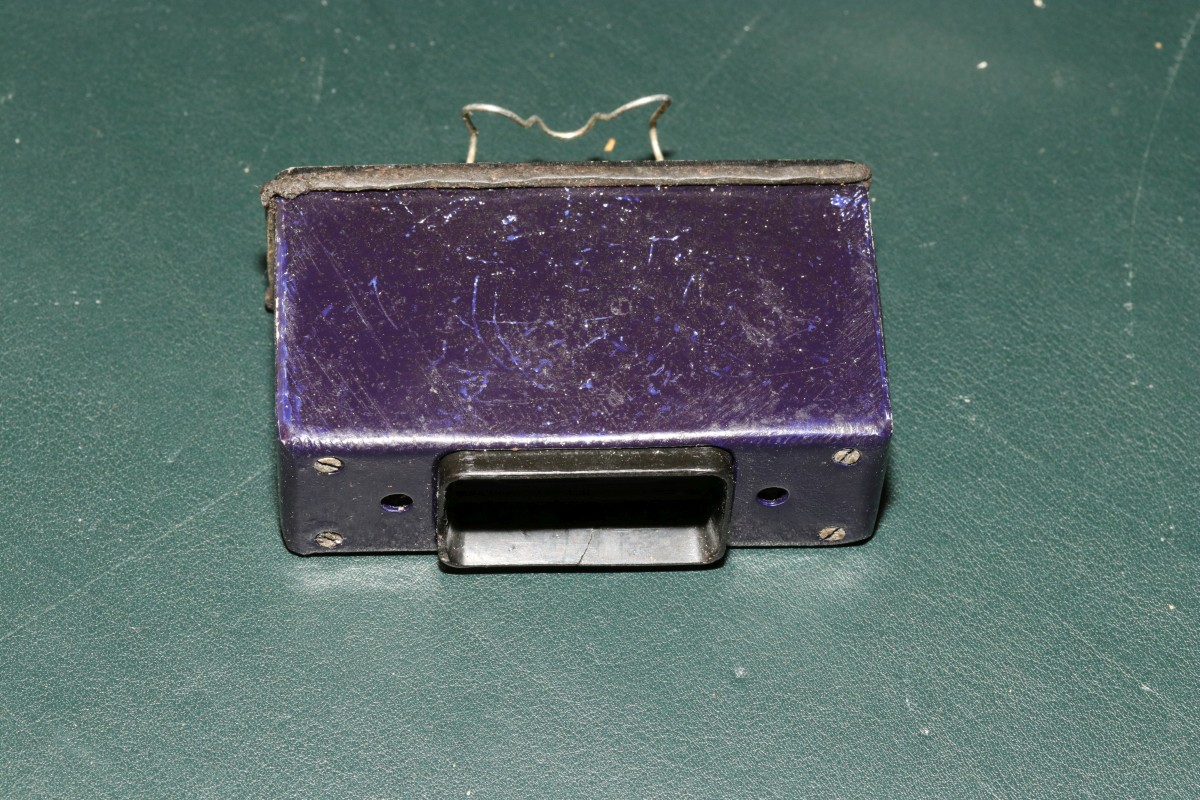

Ein Block in dezentem Lila...

Edge Lit Display

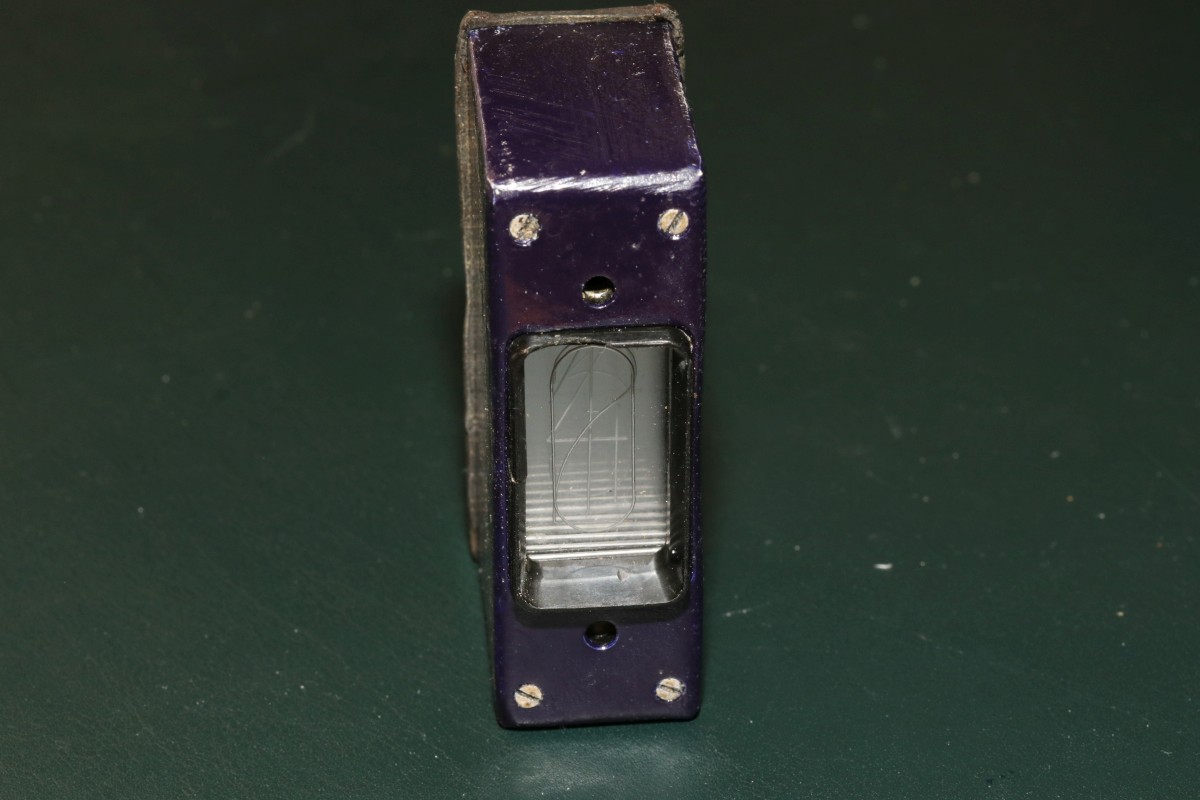

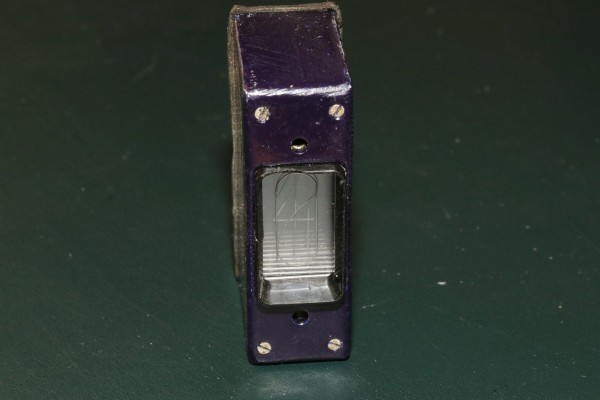

Der Blick auf die Vorderseite lässt den Inhalt erahnen!

Edge Lit Display

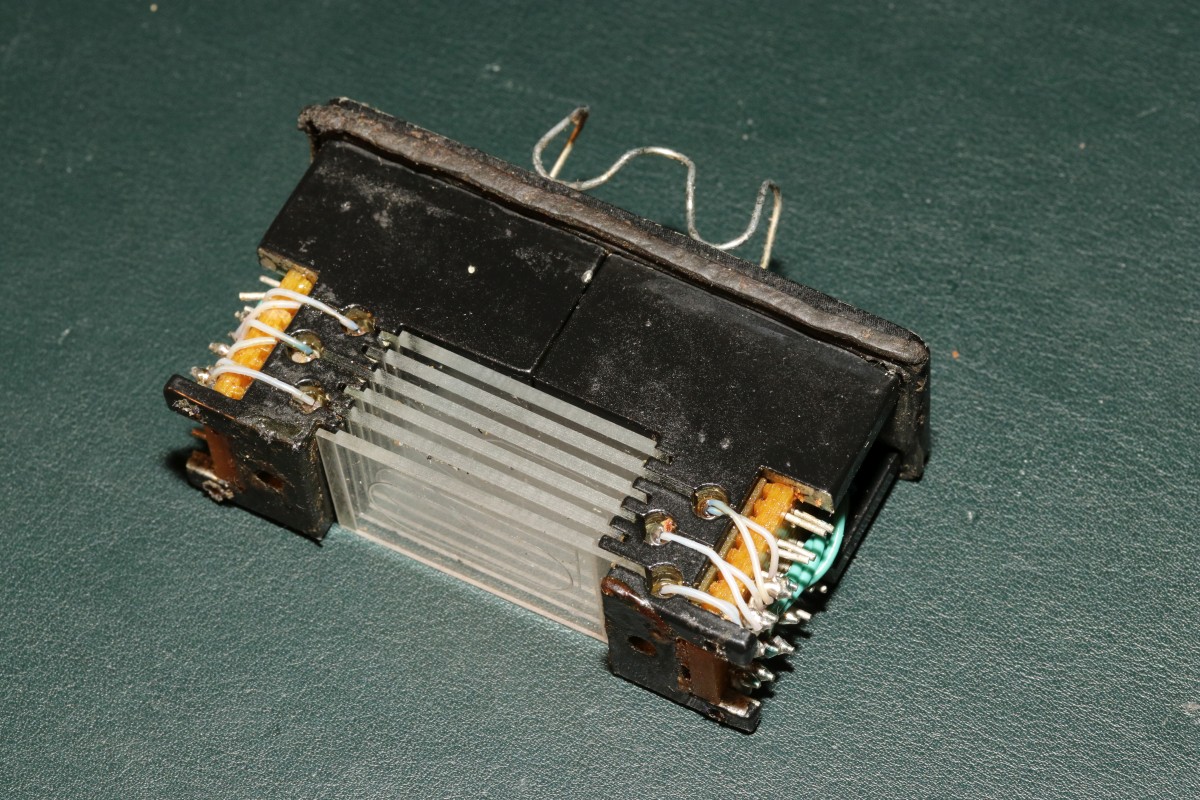

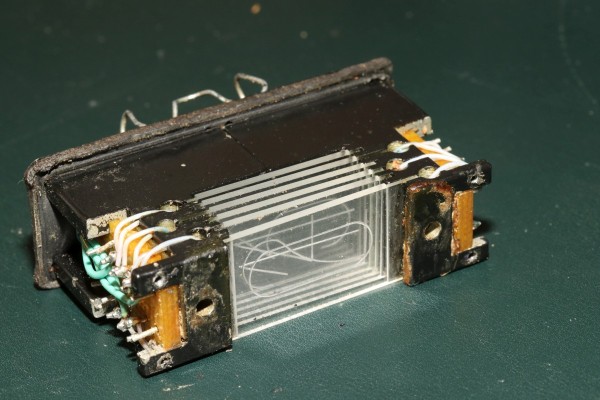

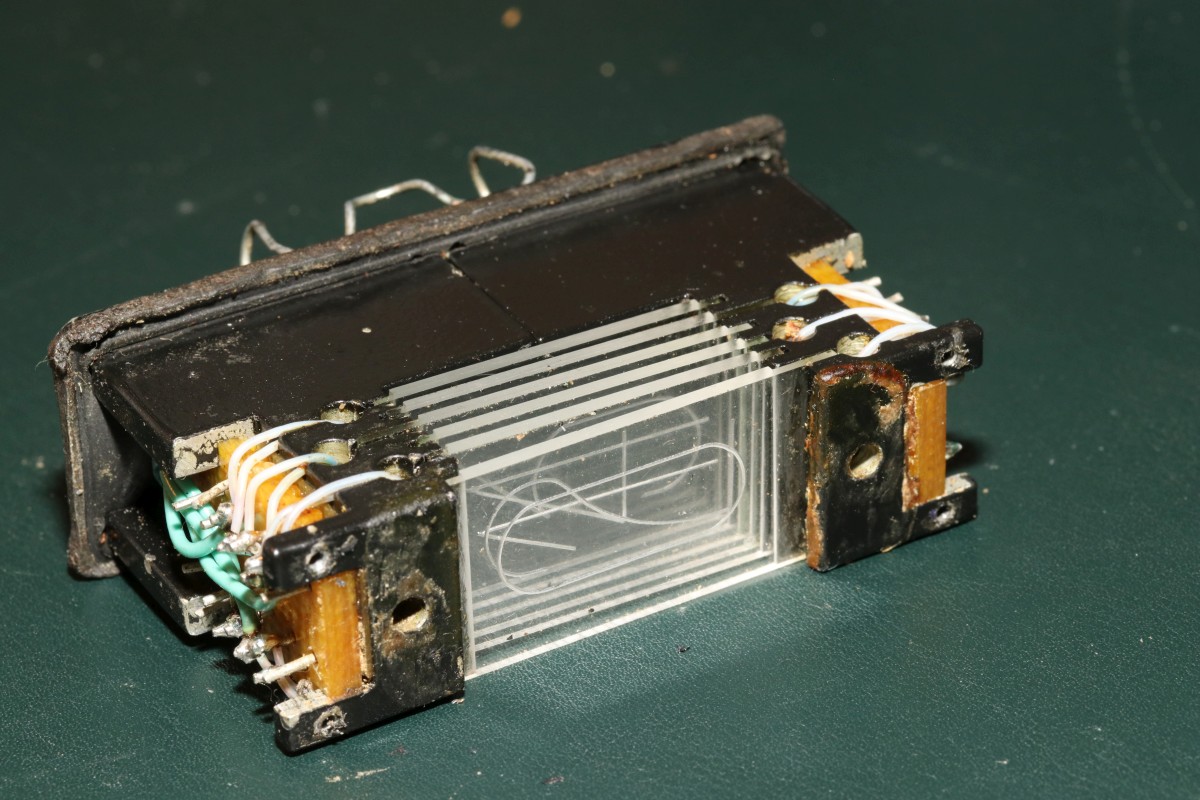

Sechs gefräste Acrylglasscheiben und dazu passende Glühlämpchen...

Edge Lit Display

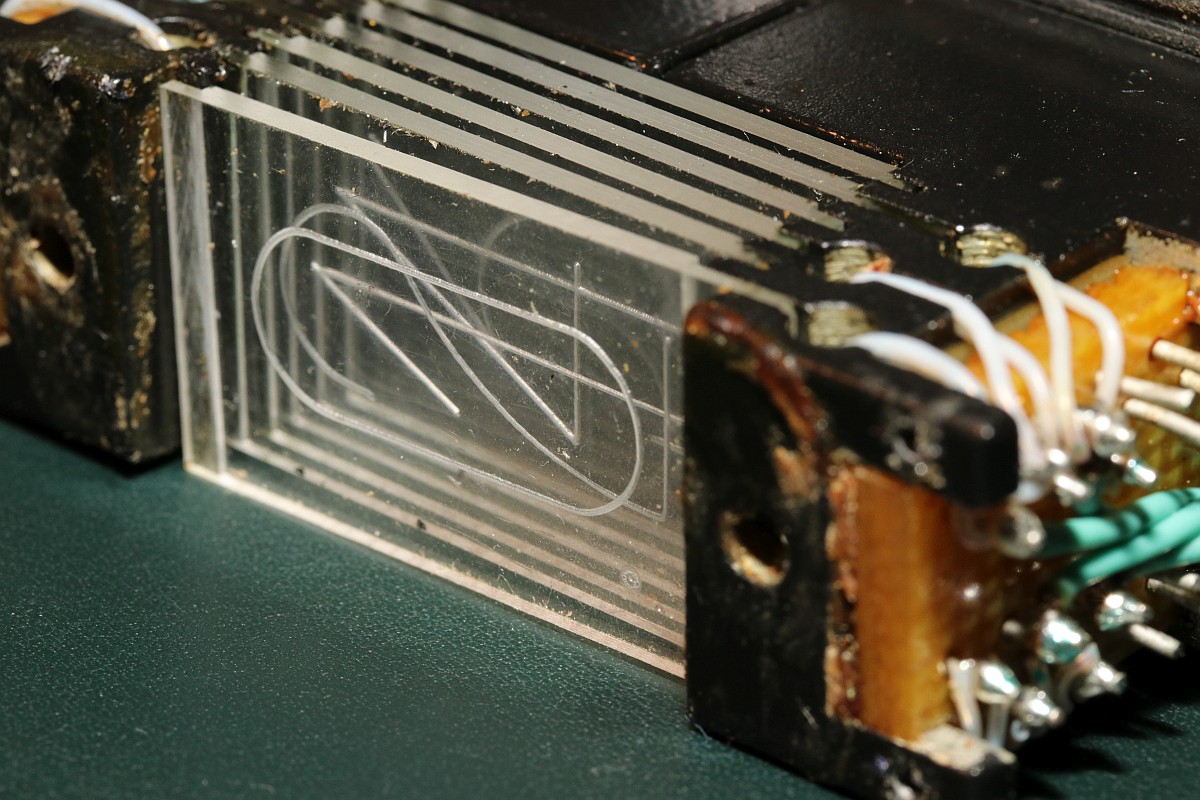

Man sieht die Ziffern 0 bis 5...

Edge Lit Display

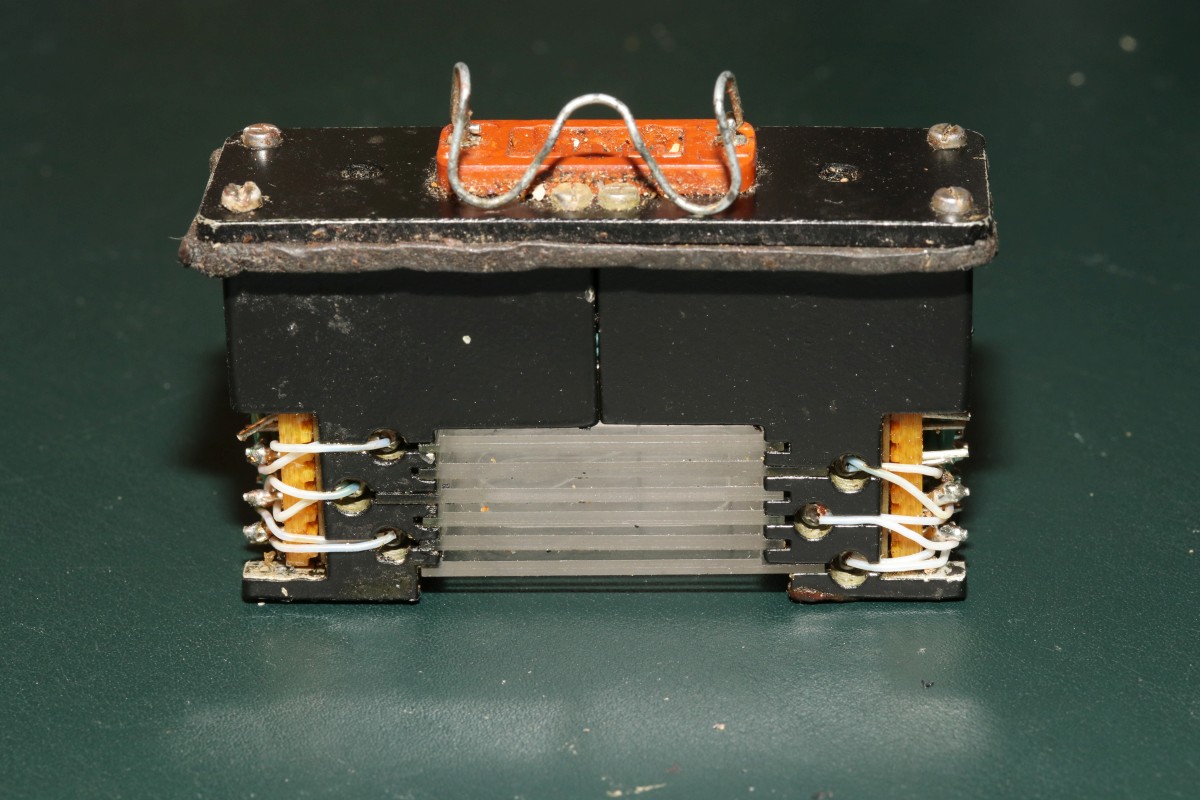

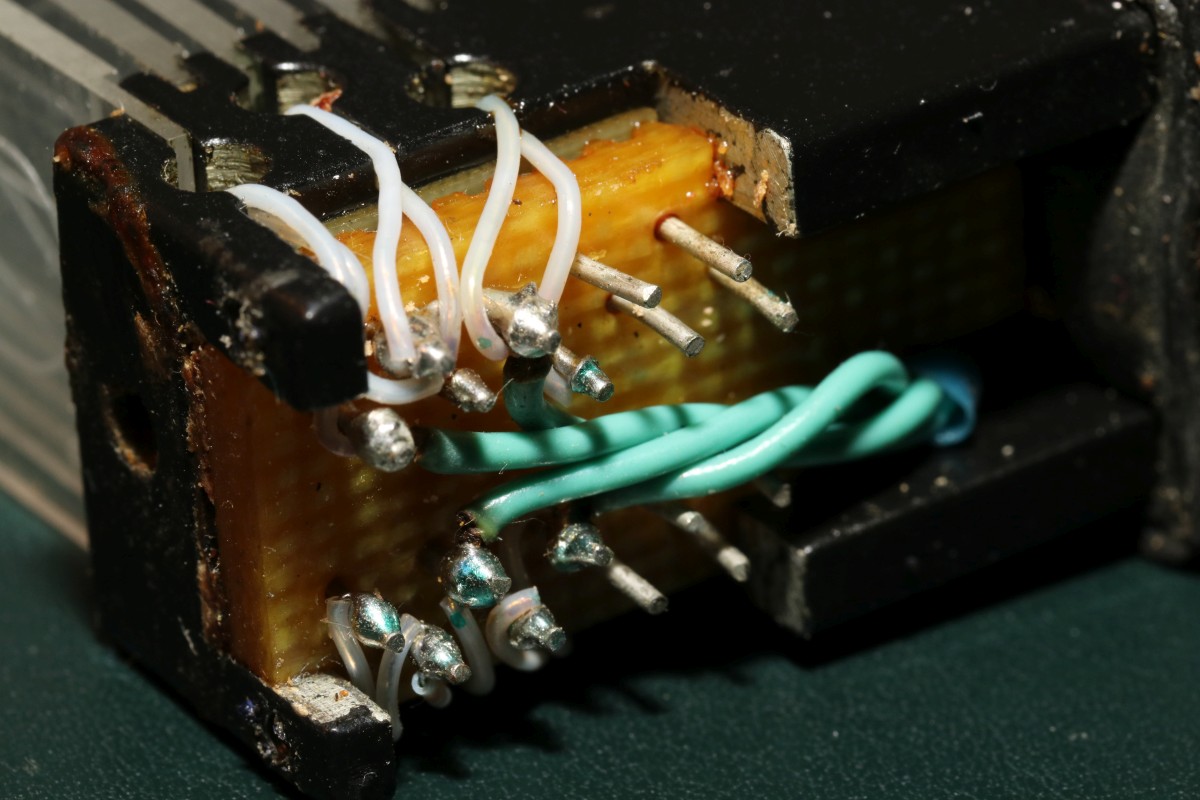

Die Lampenanschlüsse sind handgelötet - die Pins sind auch für 10er-Module vorgesehen.

Edge Lit Display

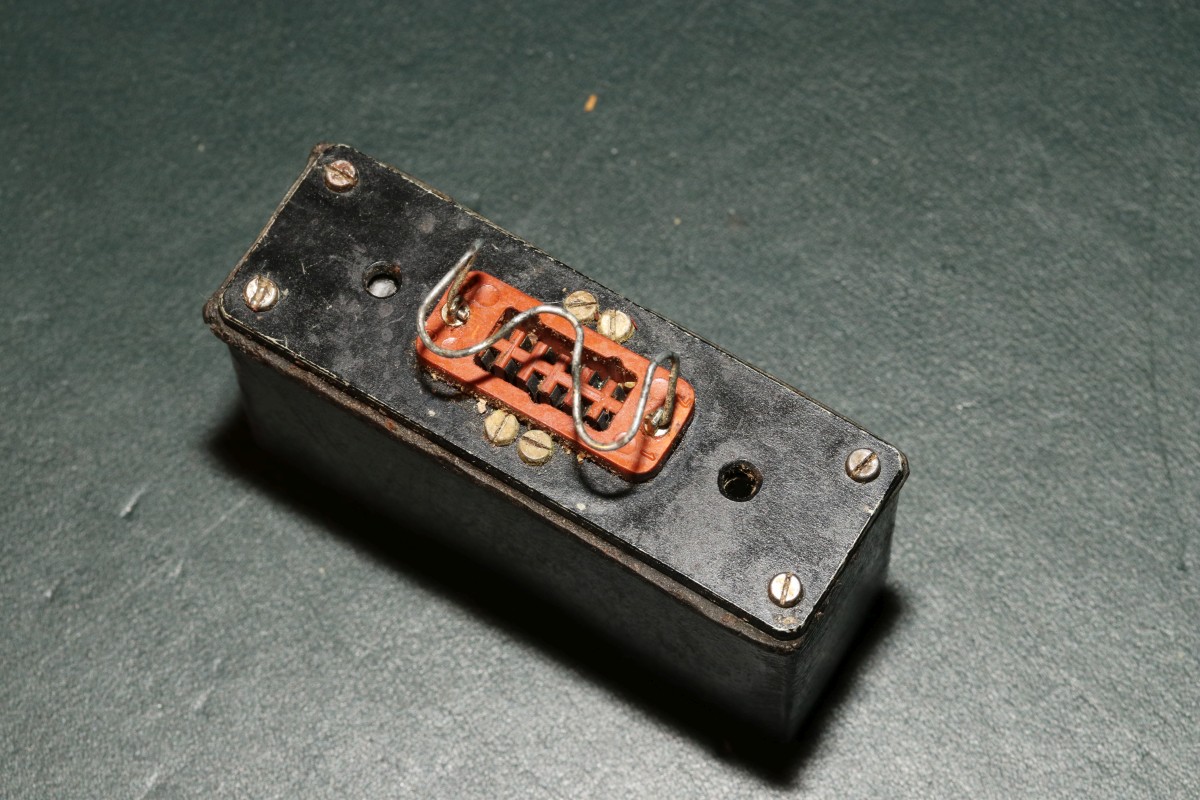

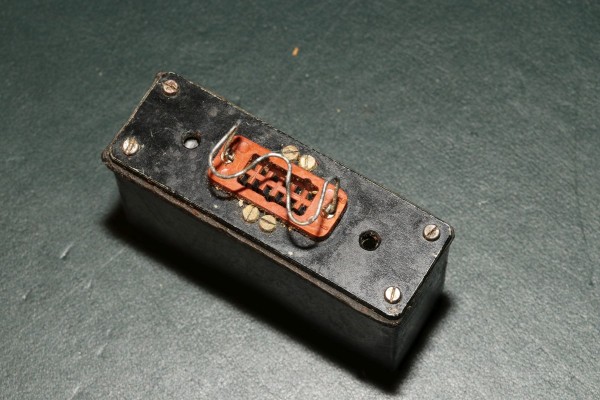

Kompakte Bauweise für simple Ansteuerung.

Edge Lit Display

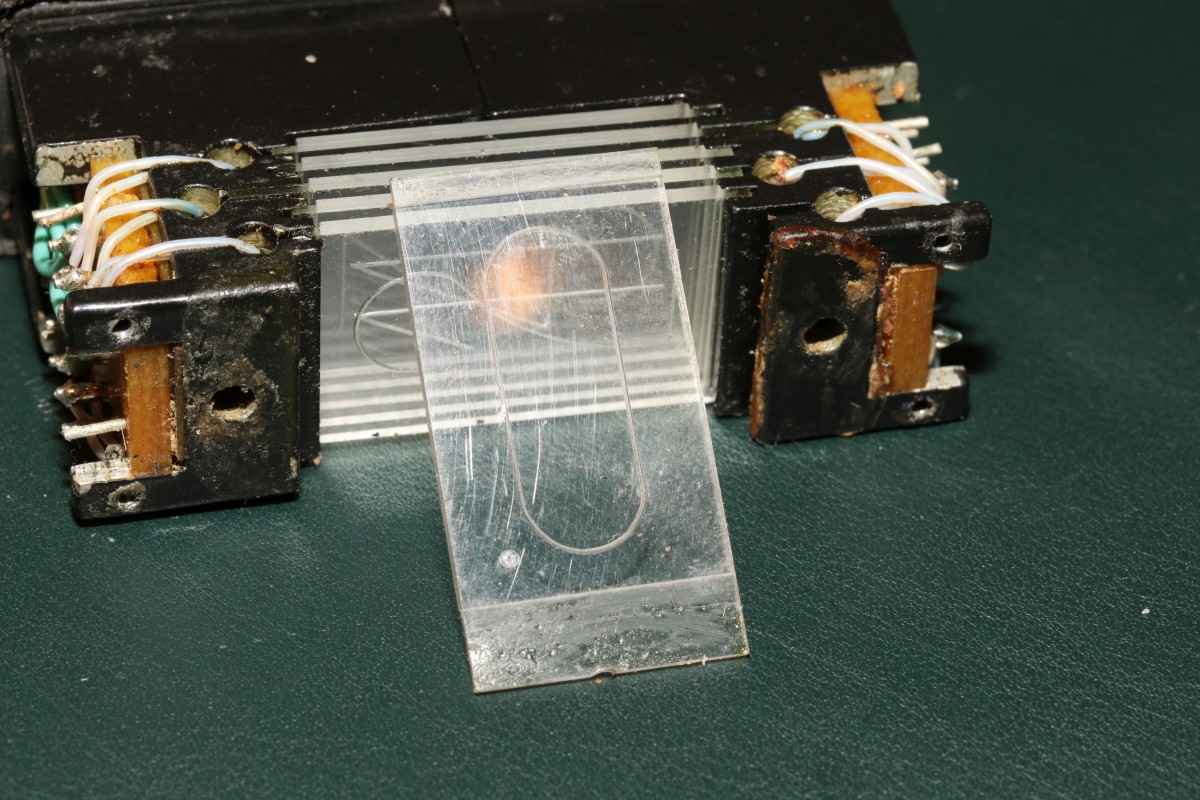

Man könnte die Scheiben mal wieder polieren...

Edge Lit Display

Putzige Technik, einfacher Aufbau, nur etwas träge... Mit Multiplexing ist da nix.
