{DEC H-224B Kernspeicher 32k x 19} Ein imposanter Neuzugang in meiner Kernspeichersammlung: ein DIGITAL Einschub mit sagenhaften 32kx19, also 622.592 Kernen... Hier mal im Größenvergleich zu einem "normalen" Kernspeicher.
![DEC H-224B](img_core14/digital_01_tn.jpg)

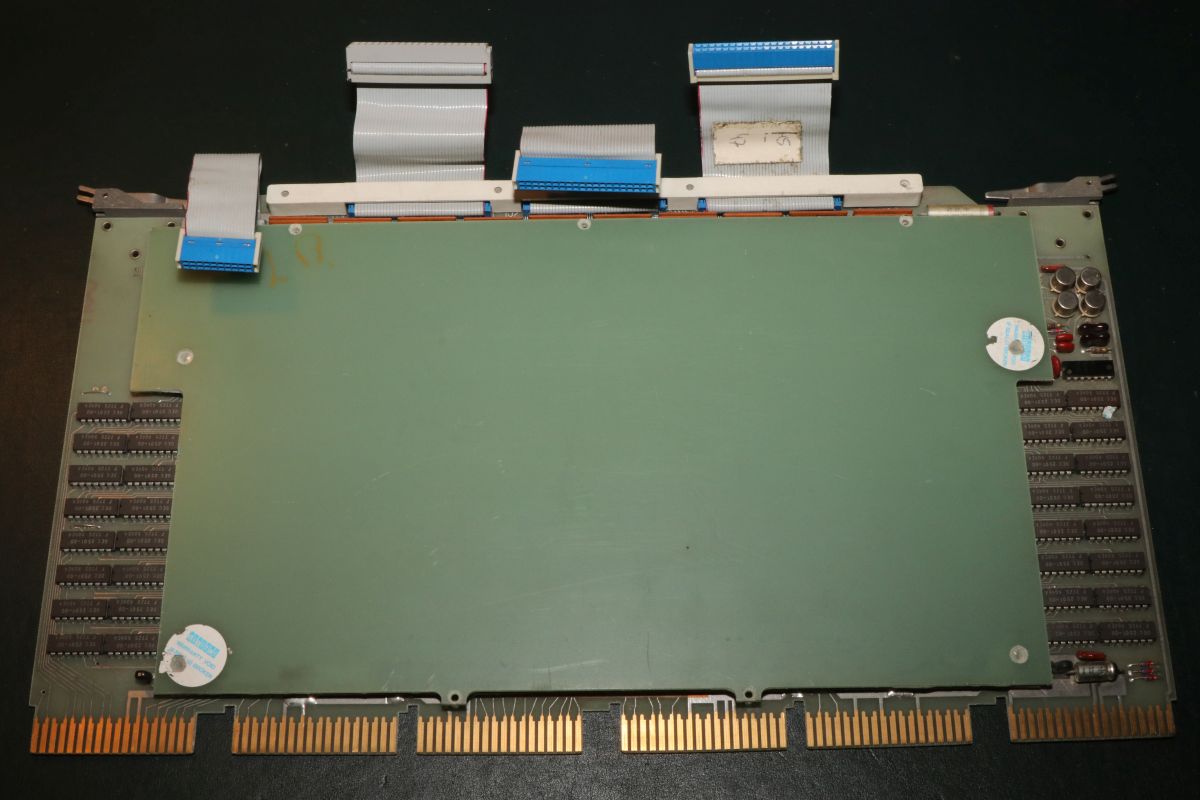

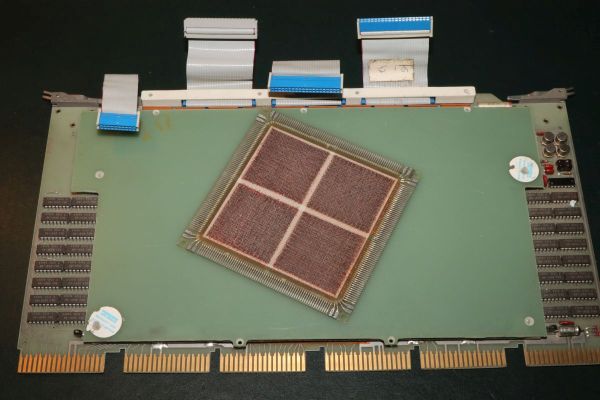

Von außen sieht das Teil nicht mal so beeindruckend aus...
![DEC H-224B](img_core14/digital_02_tn.jpg)

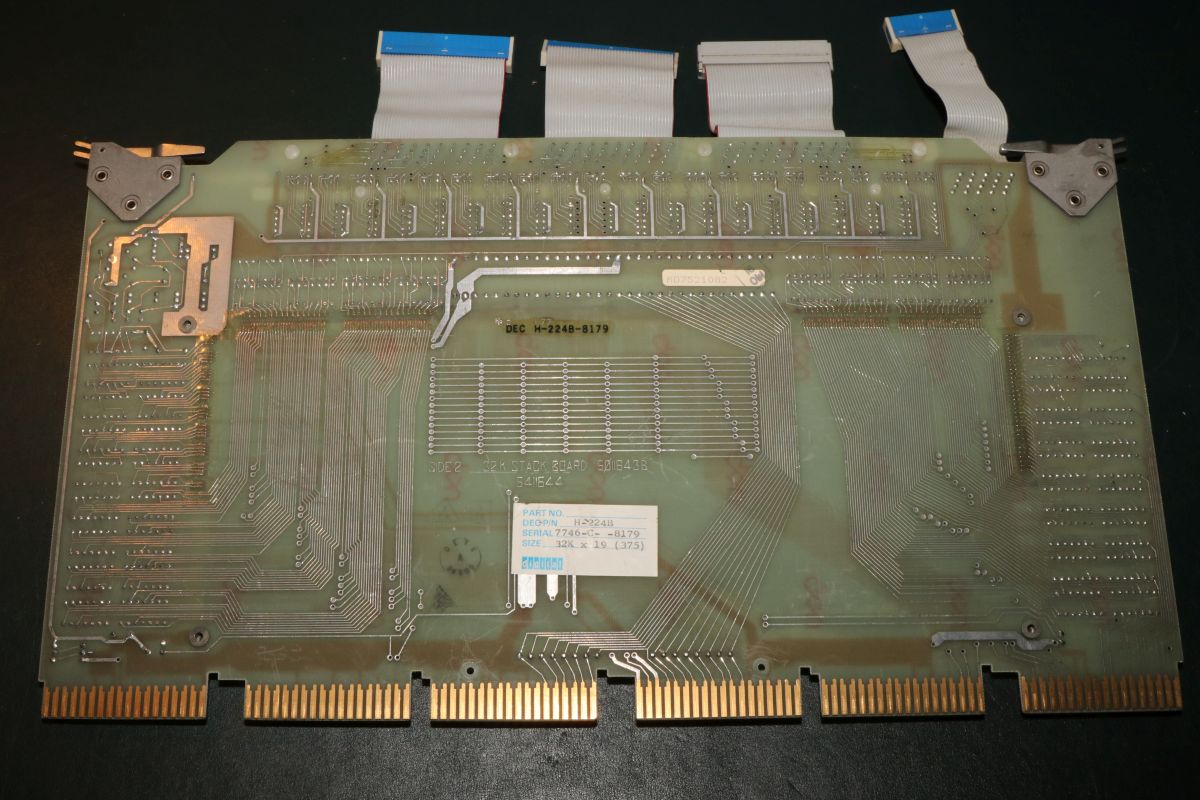

Die genaue Beschreibung befindet sich auf der Unterseite.
![DEC H-224B](img_core14/digital_03_tn.jpg)

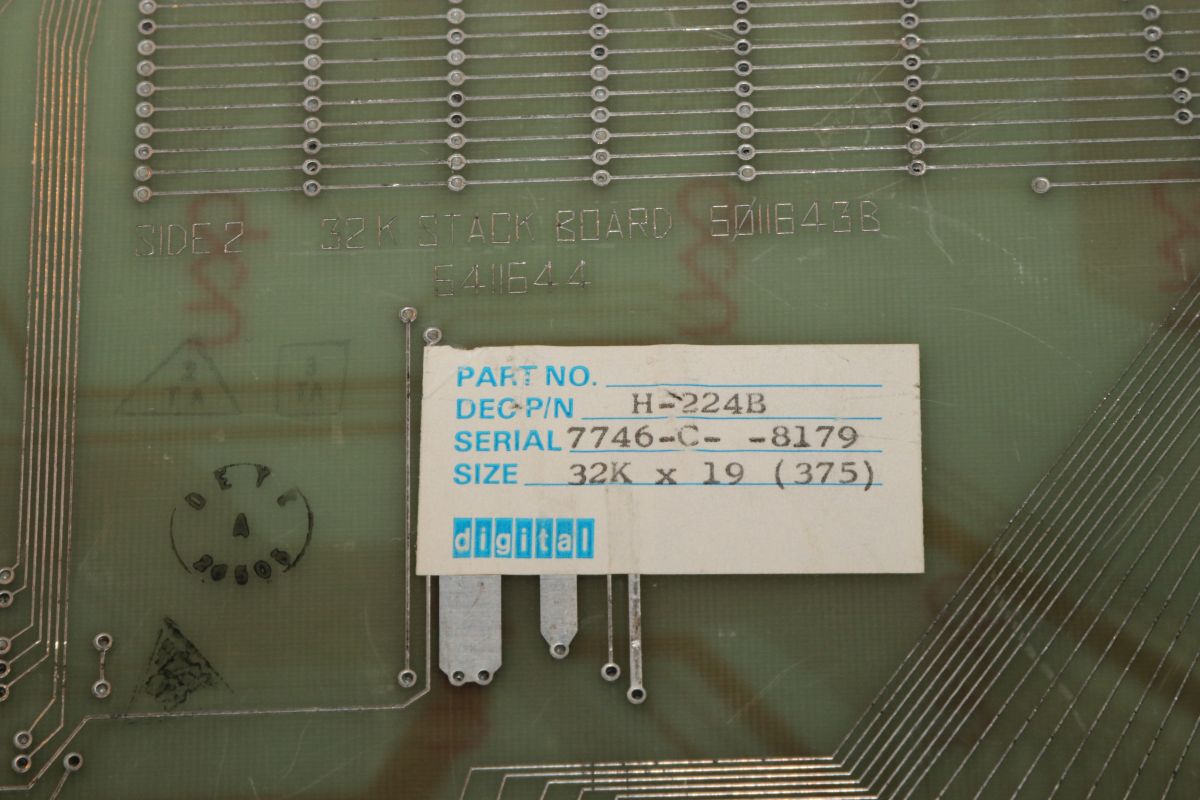

Der Aufkleber lässt vermuten: Herstellungsdatum 46. Woche 1977. Das würde auch zu diversen anderen Exemplaren passen, die ich im Internet gefunden habe.
![DEC H-224B](img_core14/digital_04_tn.jpg)

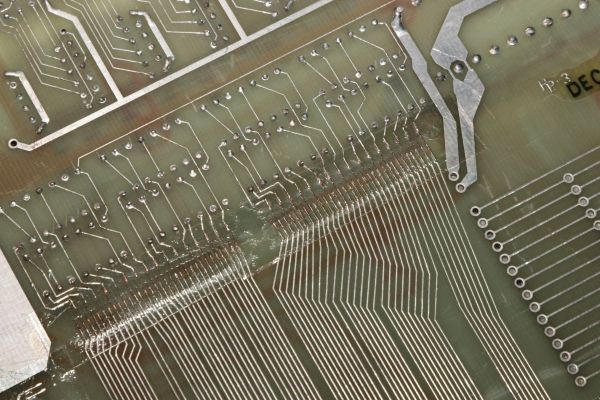

Hier hat jemand mühsam die Einzeldrähte der Kernspeichermatrix durch die Platine gefädelt:
![DEC H-224B](img_core14/digital_05_tn.jpg)

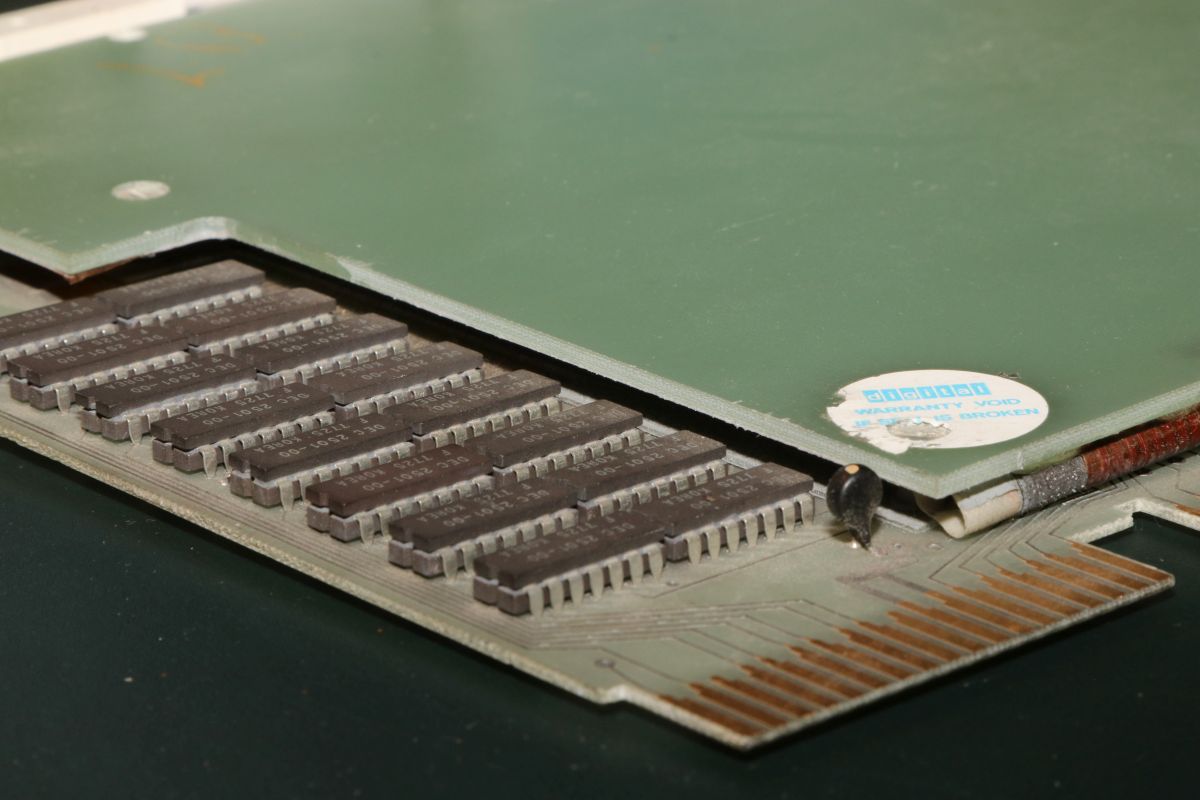

Viele Diodenarrays im IC-Gehäuse.
![DEC H-224B](img_core14/digital_06_tn.jpg)

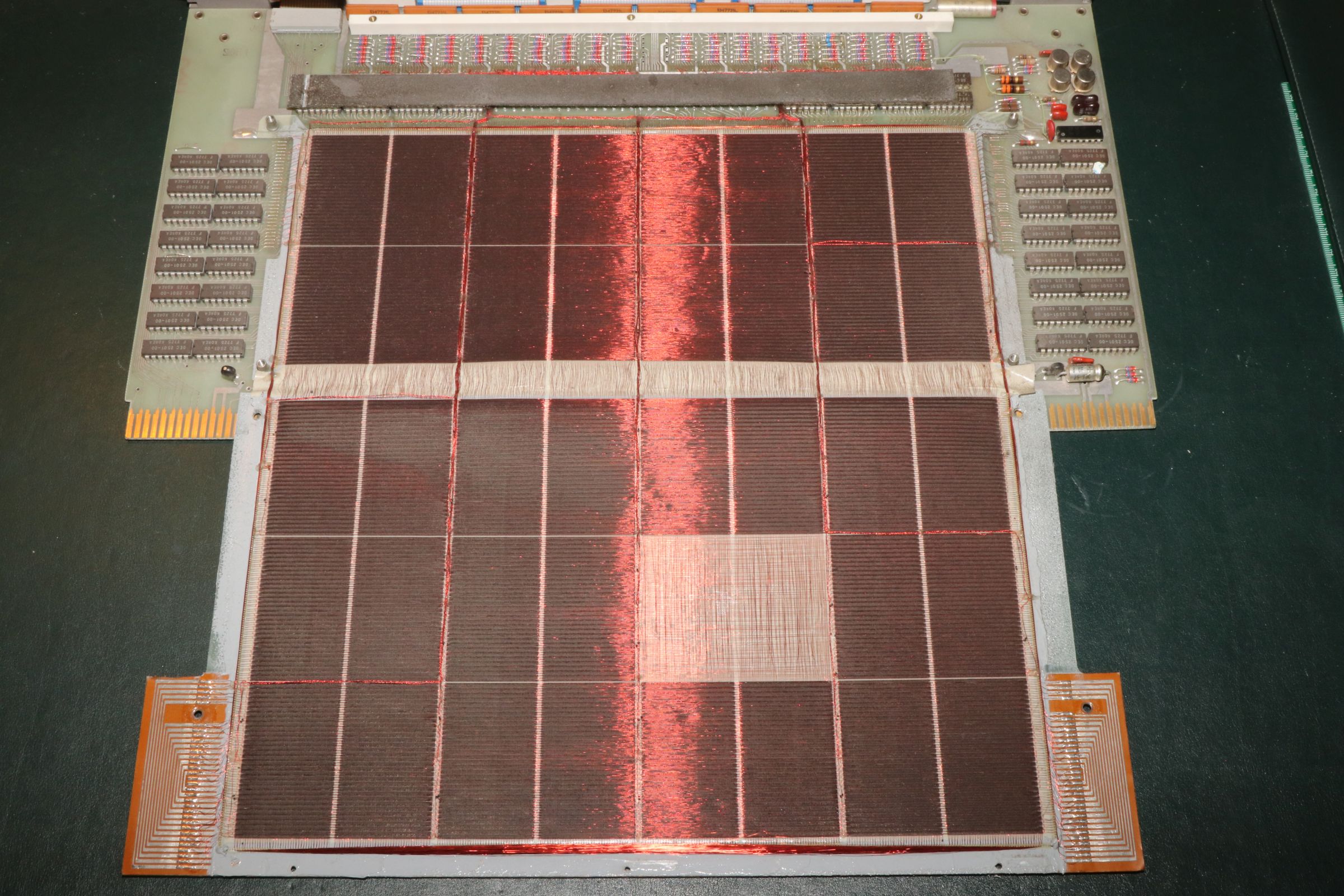

Aufgeklappt hat der Speicher schon die Anmutung eines kleinen Kuchenblechs.
![DEC H-224B](img_core14/digital_07_tn.jpg)

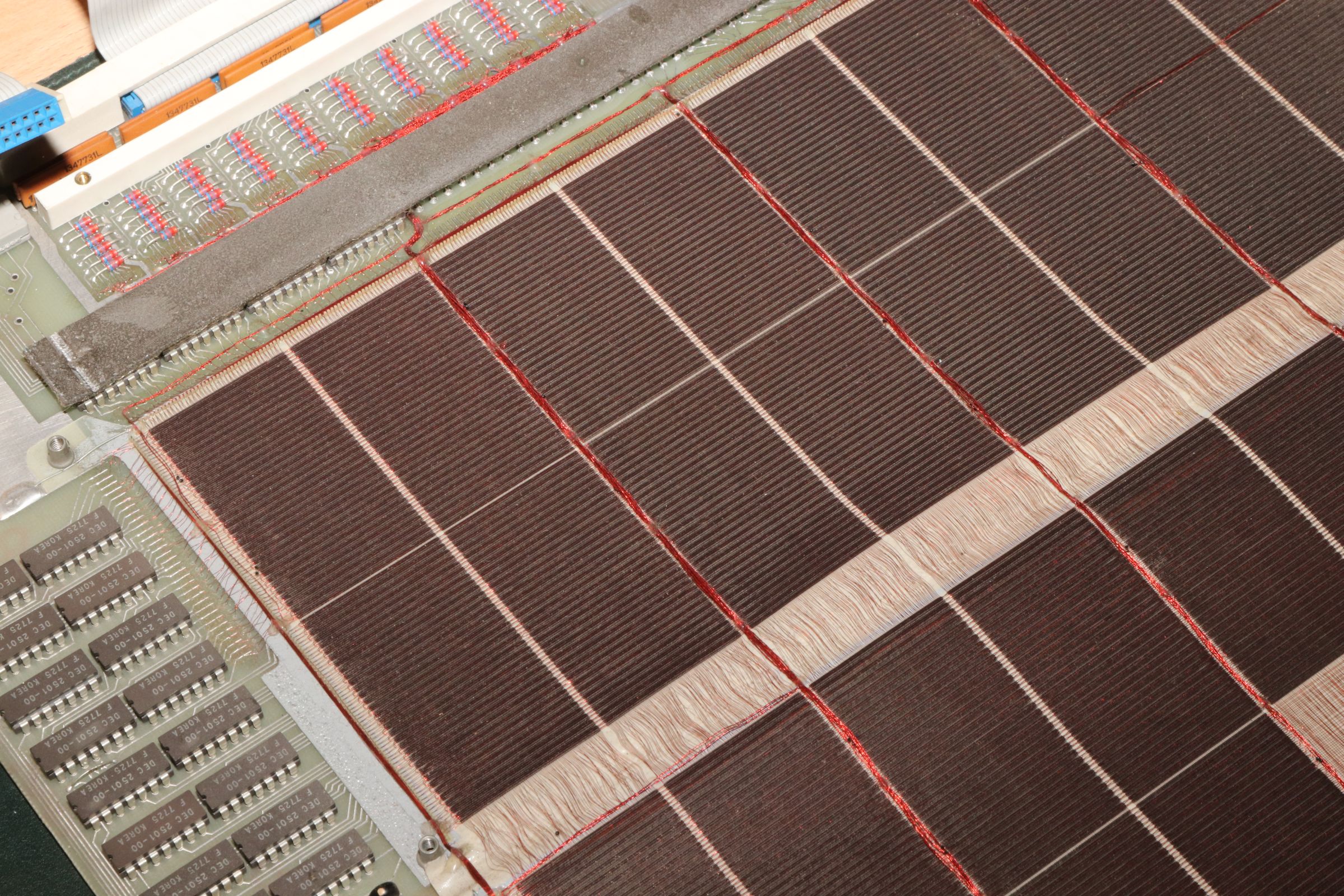

Die Kerne sind schon so klein, dass man sie mit bloßem Auge nicht mehr wirklich auseinanderhalten kann...
![DEC H-224B](img_core14/digital_08_tn.jpg)

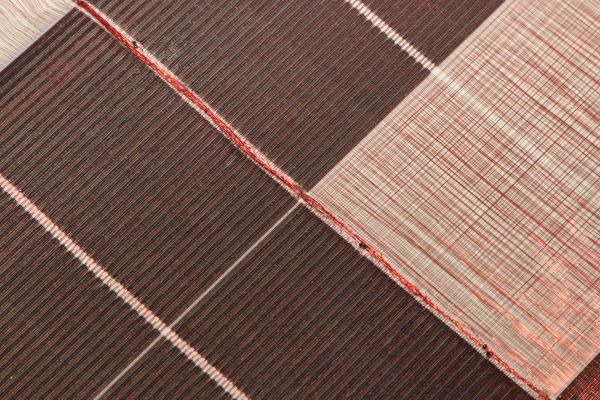

Immer noch nicht...
![DEC H-224B](img_core14/digital_09_tn.jpg)

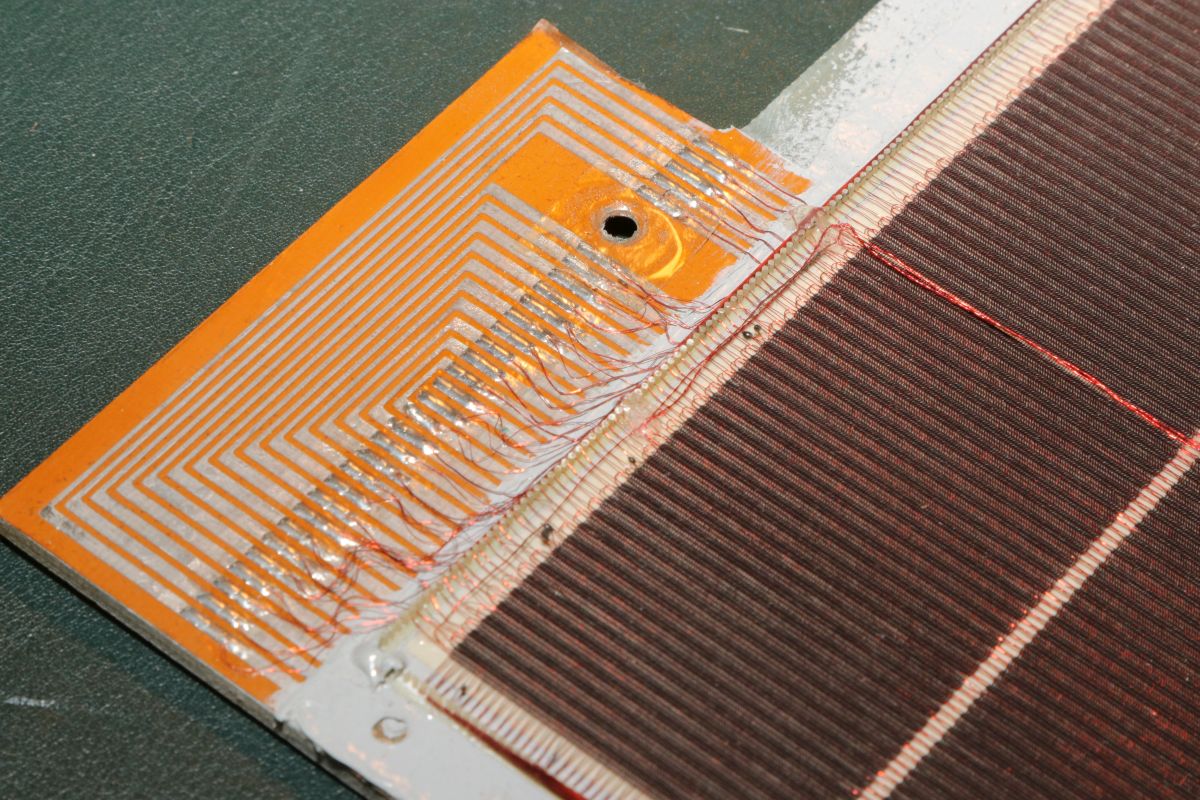

In höchster Auflösung geht es gerade so. Aber das ist ja auch kein Wunder, wenn man mehr als das Äquivalent von 64kByte in magnetisch-mechanisch unterbringen will.
![DEC H-224B](img_core14/digital_10_tn.jpg)
![DEC H-224B](img_core14/digital_11_tn.jpg)

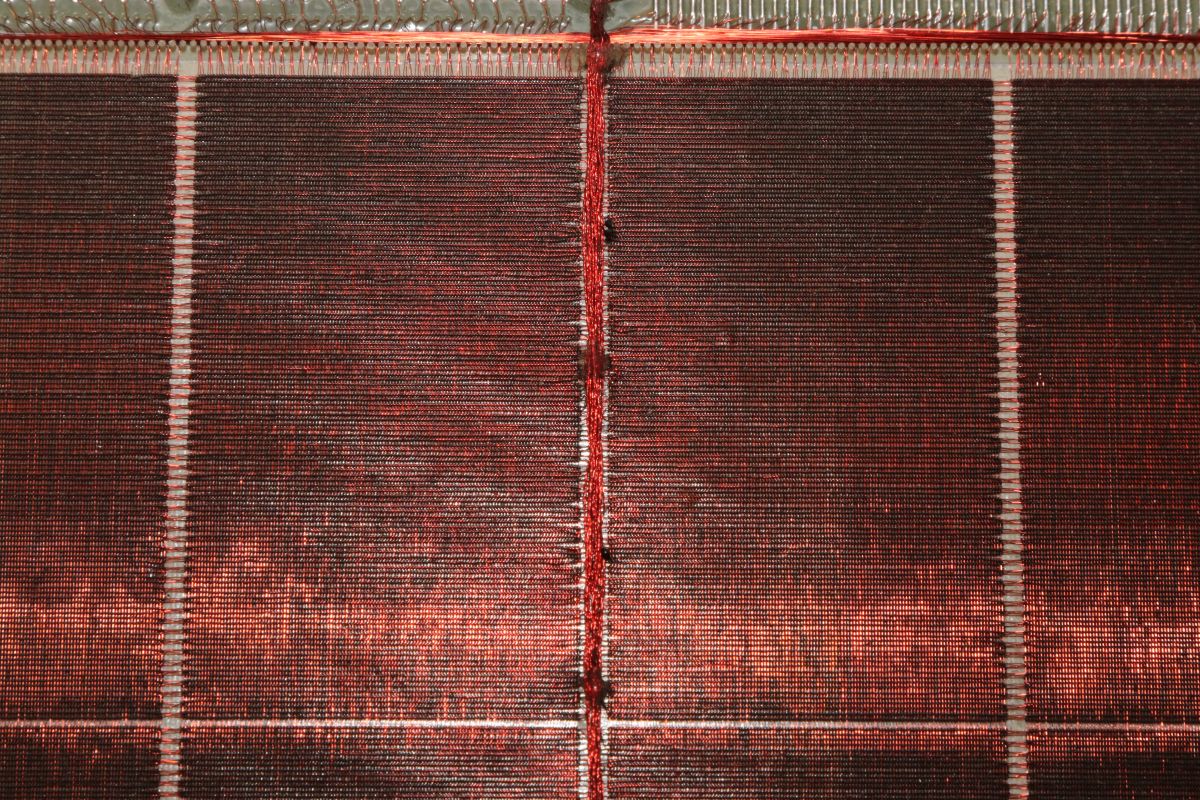

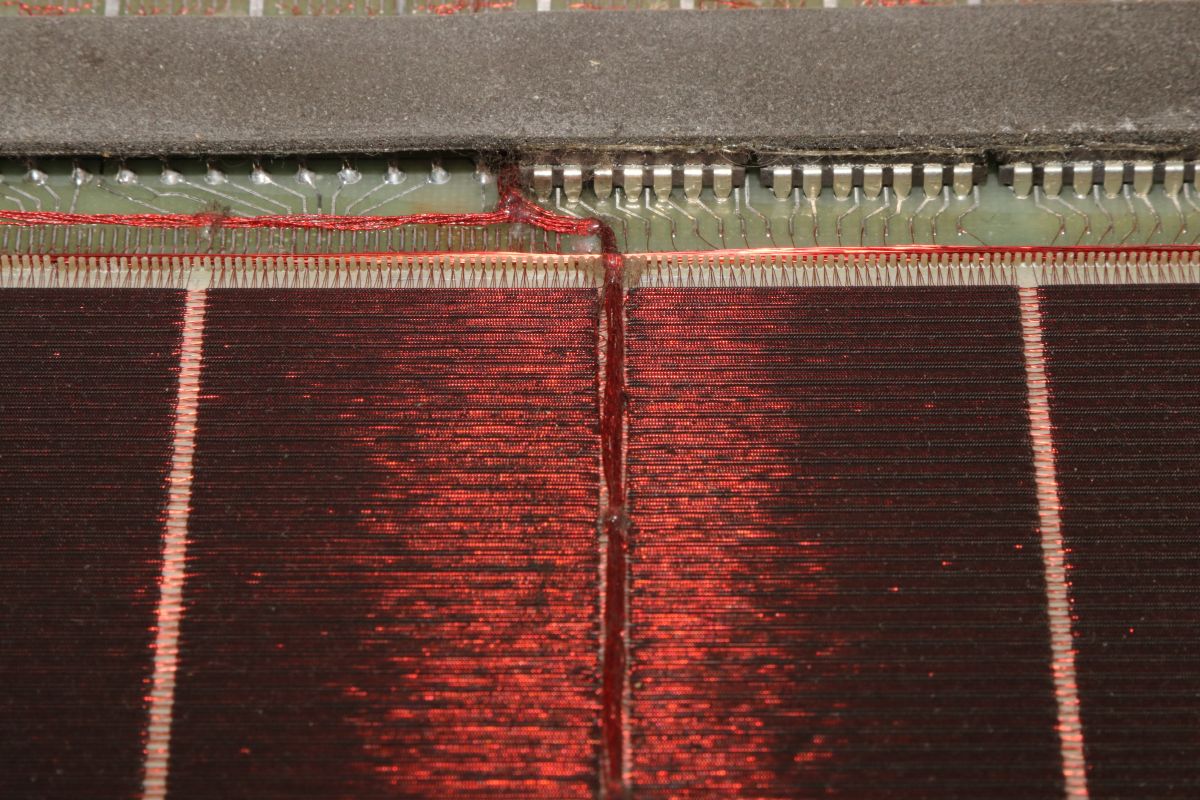

Wer dieses Engelshaar wohl mal mühsam verlegt hat? Hier sollte man keine Zeilen / Spalten durcheinanderbringen.
![DEC H-224B](img_core14/digital_12_tn.jpg)
![DEC H-224B](img_core14/digital_13_tn.jpg)

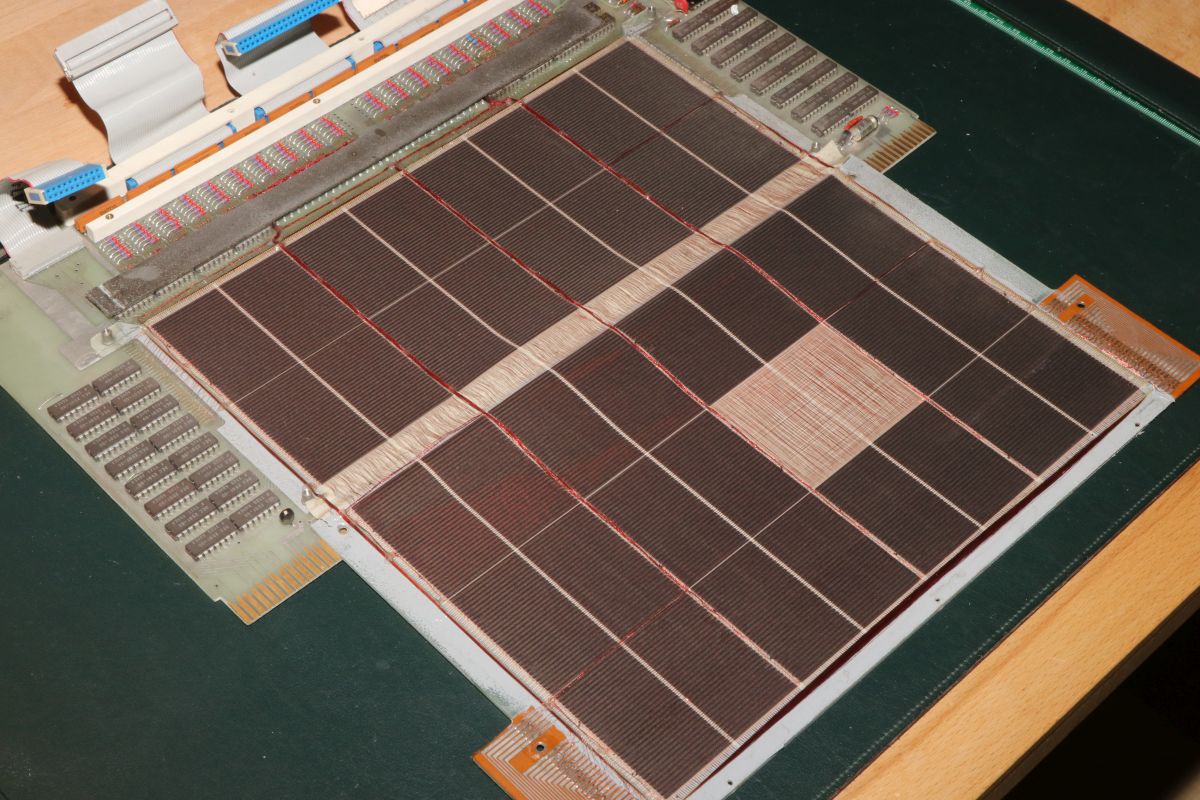

Wenn hier ein Kern defekt ist, dann hat man ein teures Problem.
![DEC H-224B](img_core14/digital_14_tn.jpg)
Ja, dieser Kernspeicher ist mein bisher größtes Exemplar. Einen herzlichen Dank an den freundlichen Verkäufer!
![DEC H-224B](img_core14/digital_15_tn.jpg)
|
