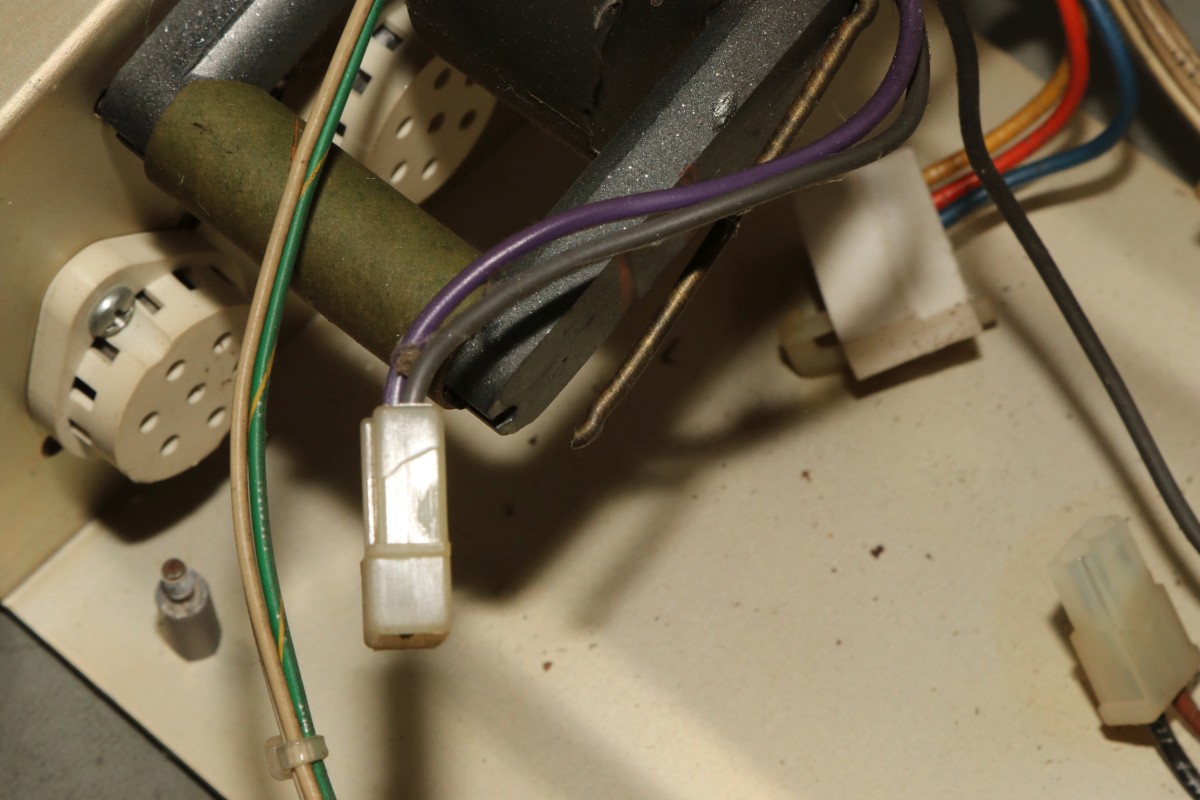

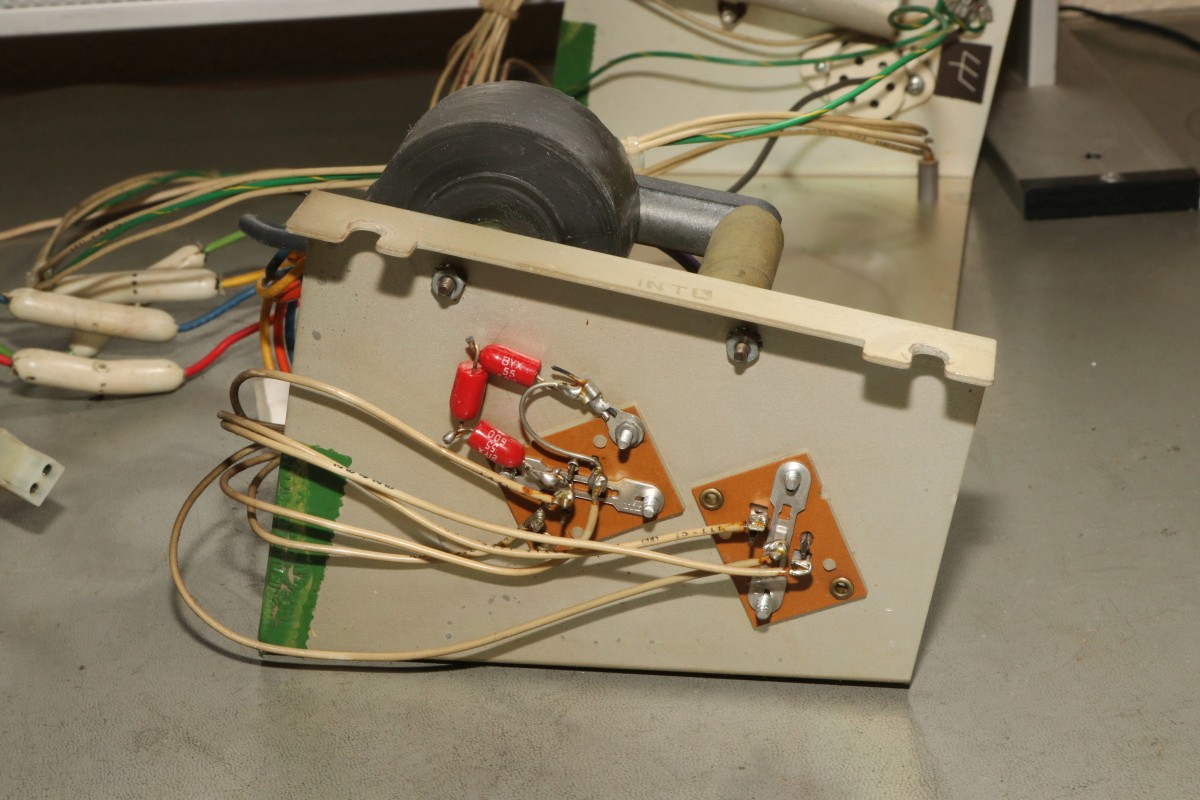

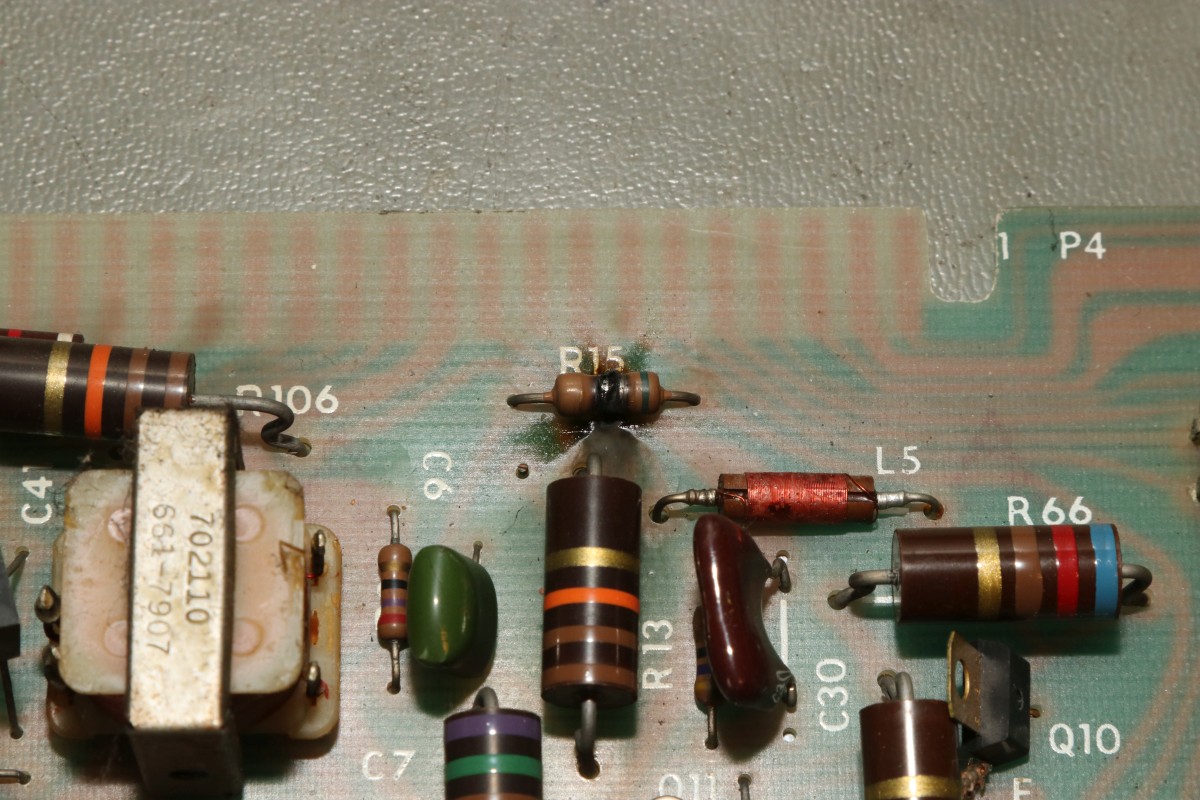

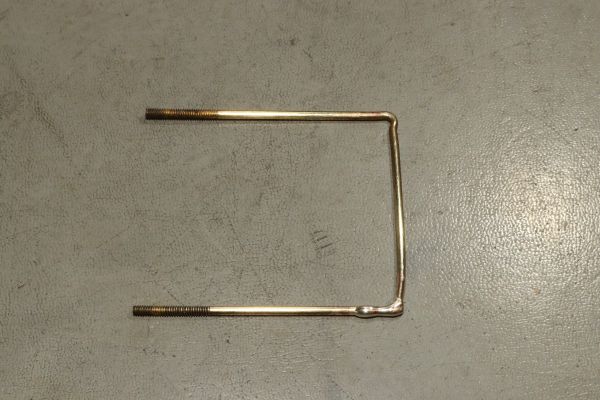

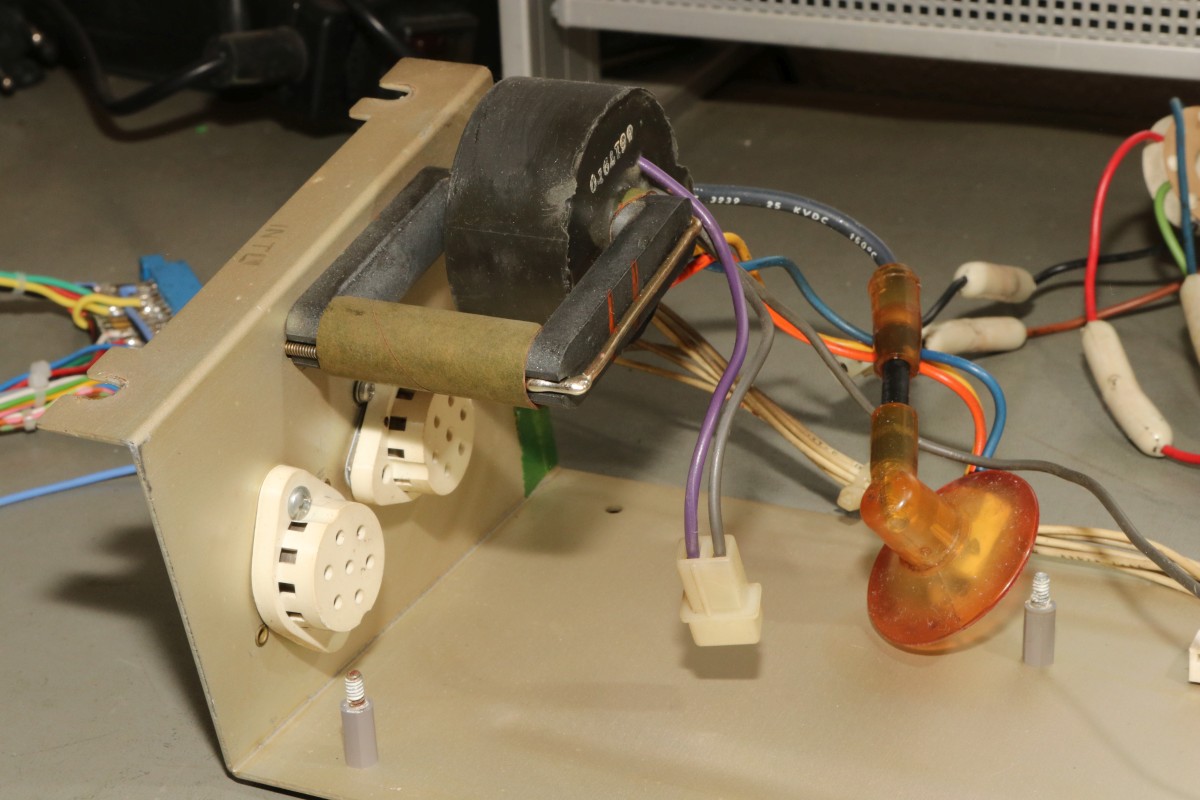

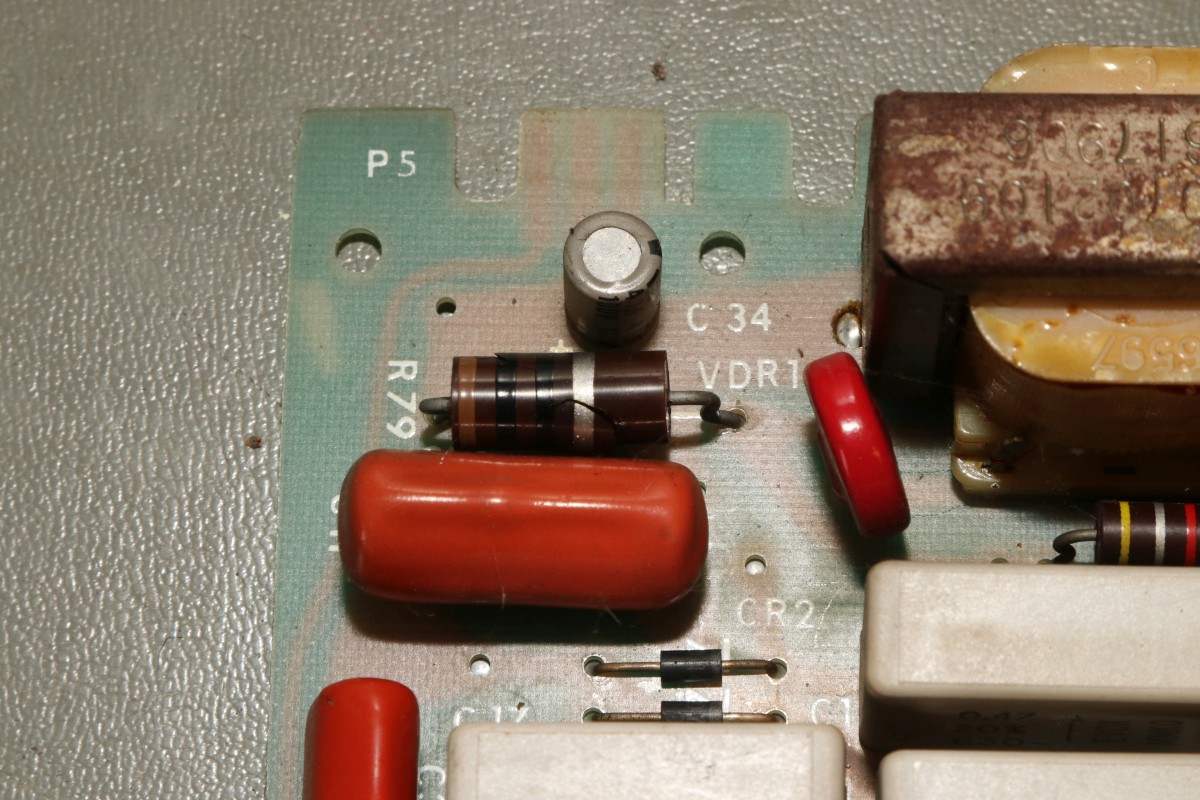

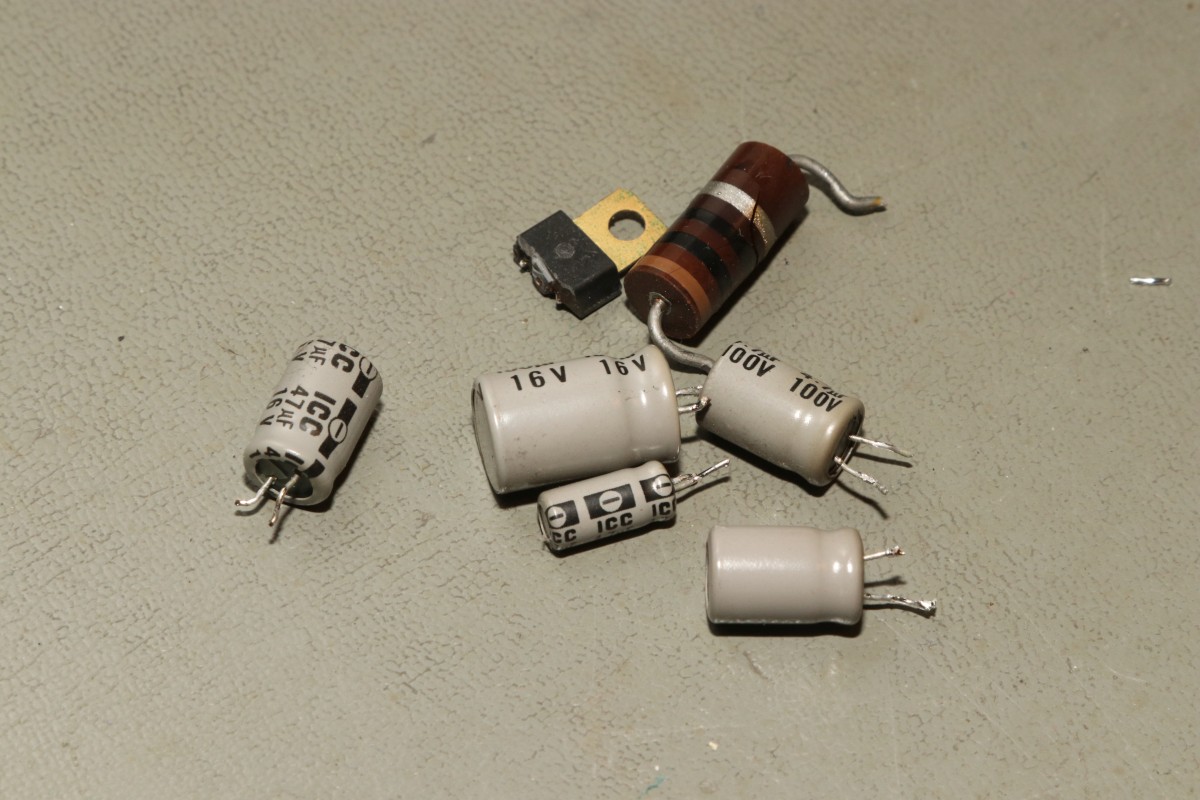

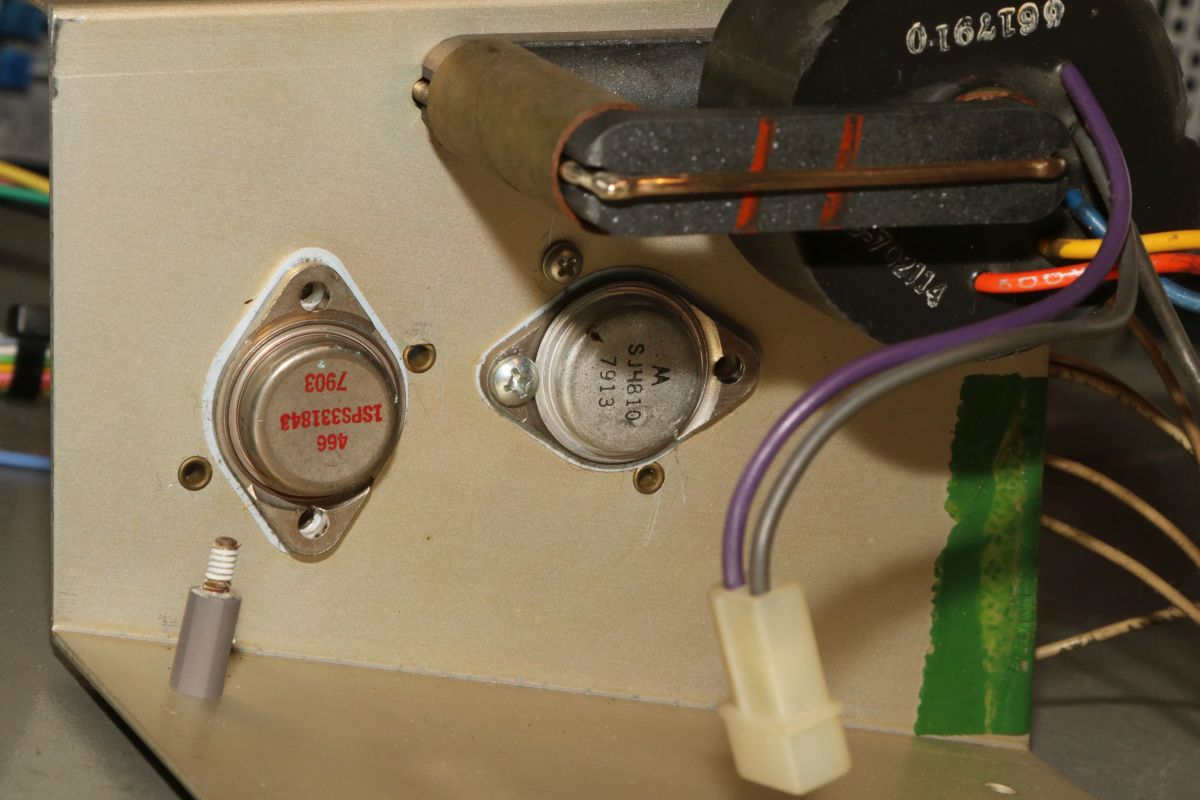

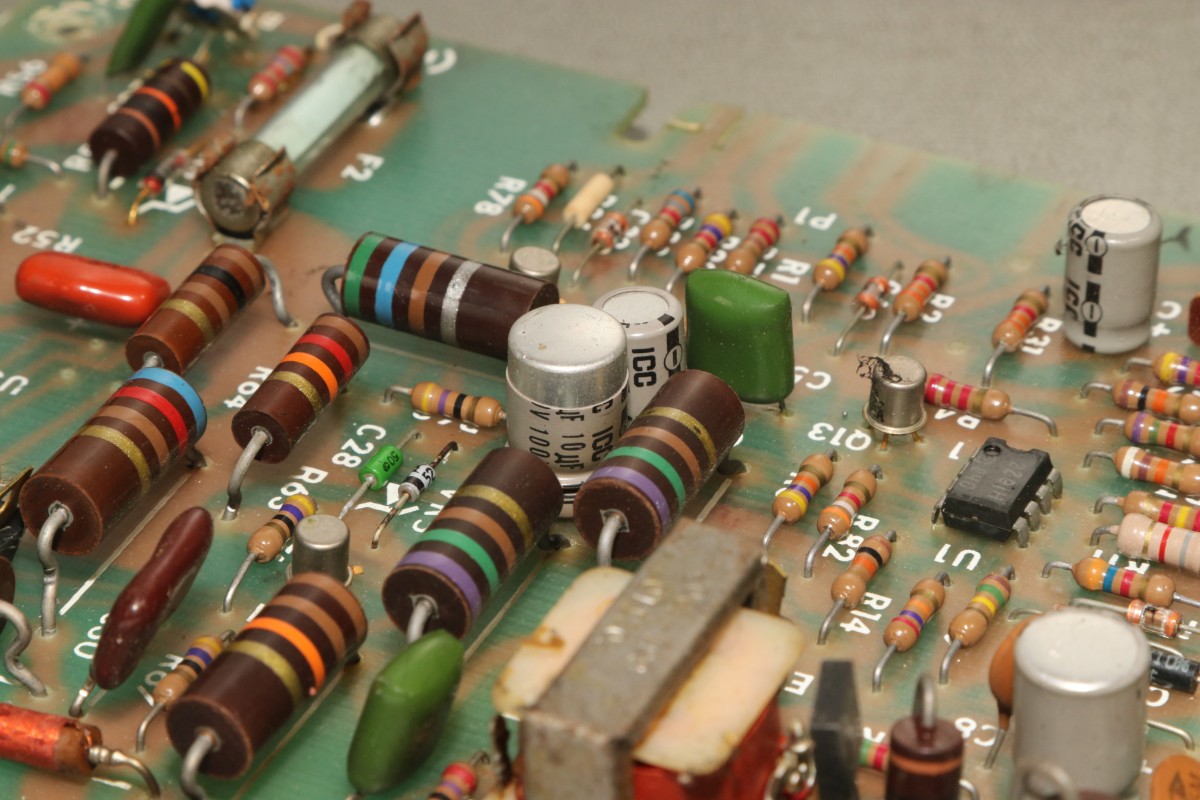

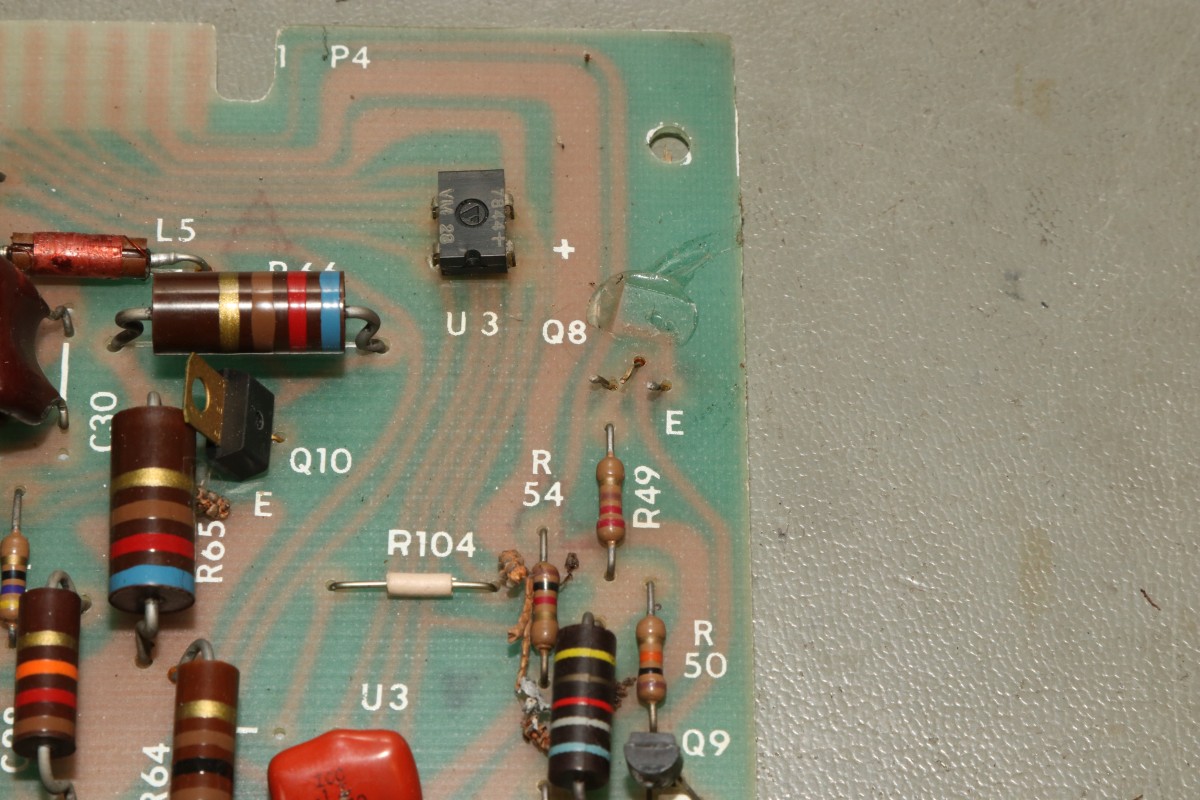

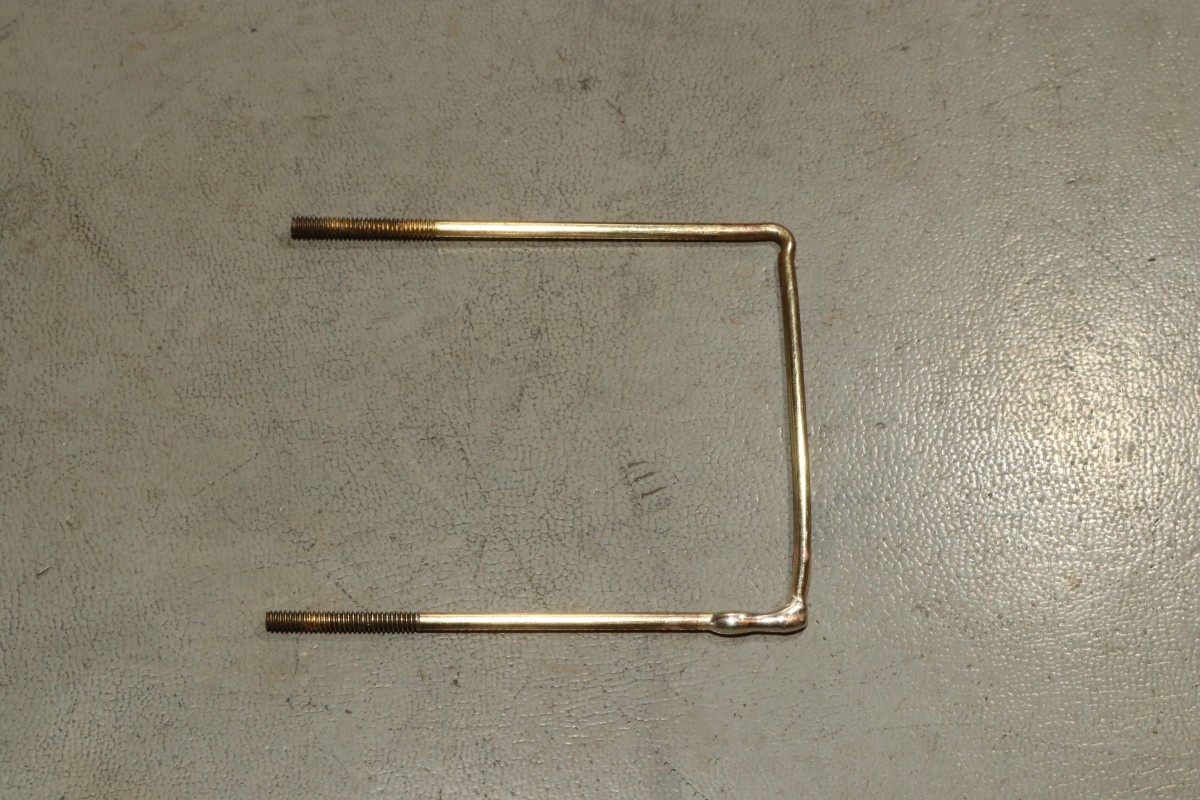

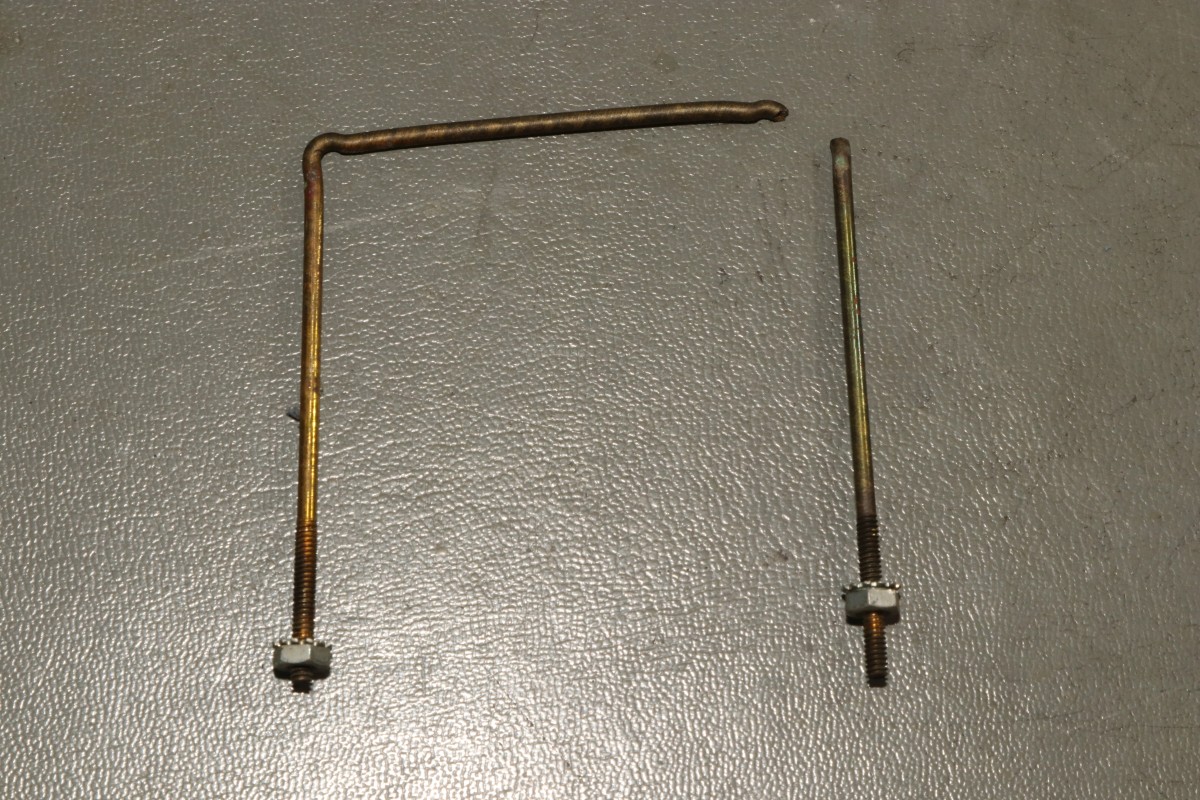

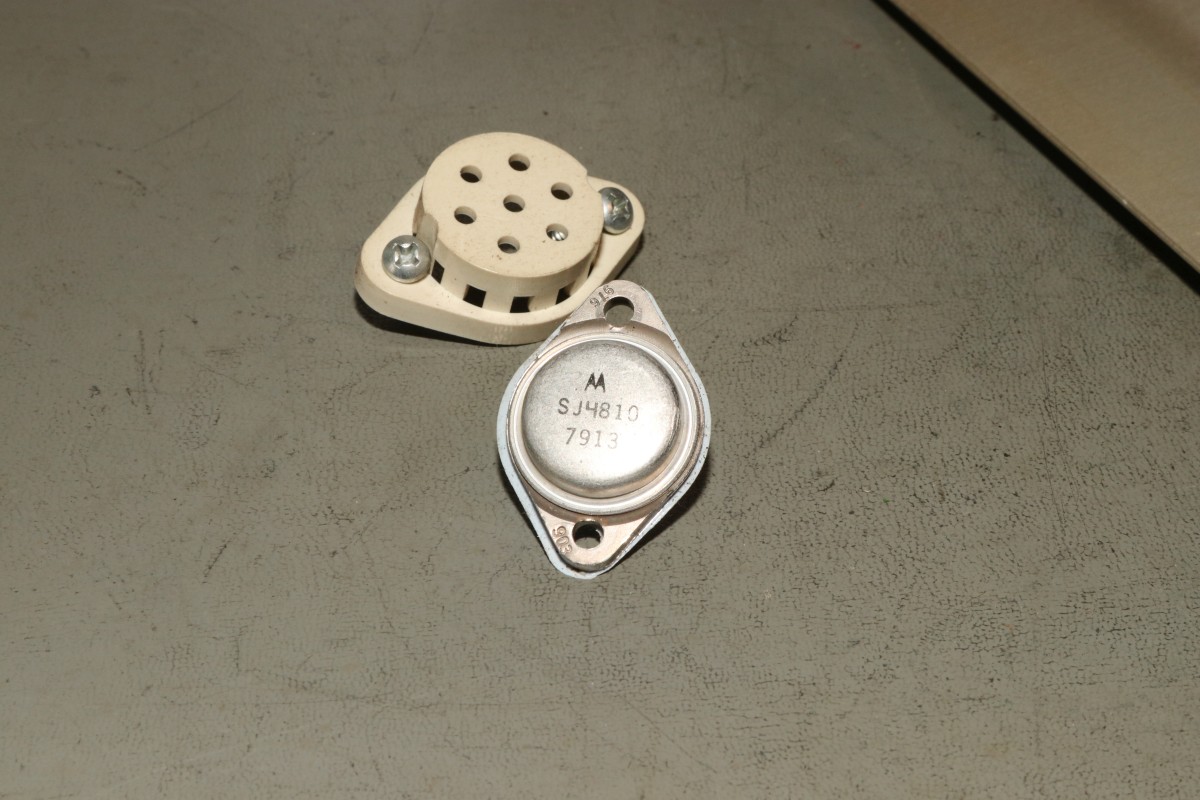

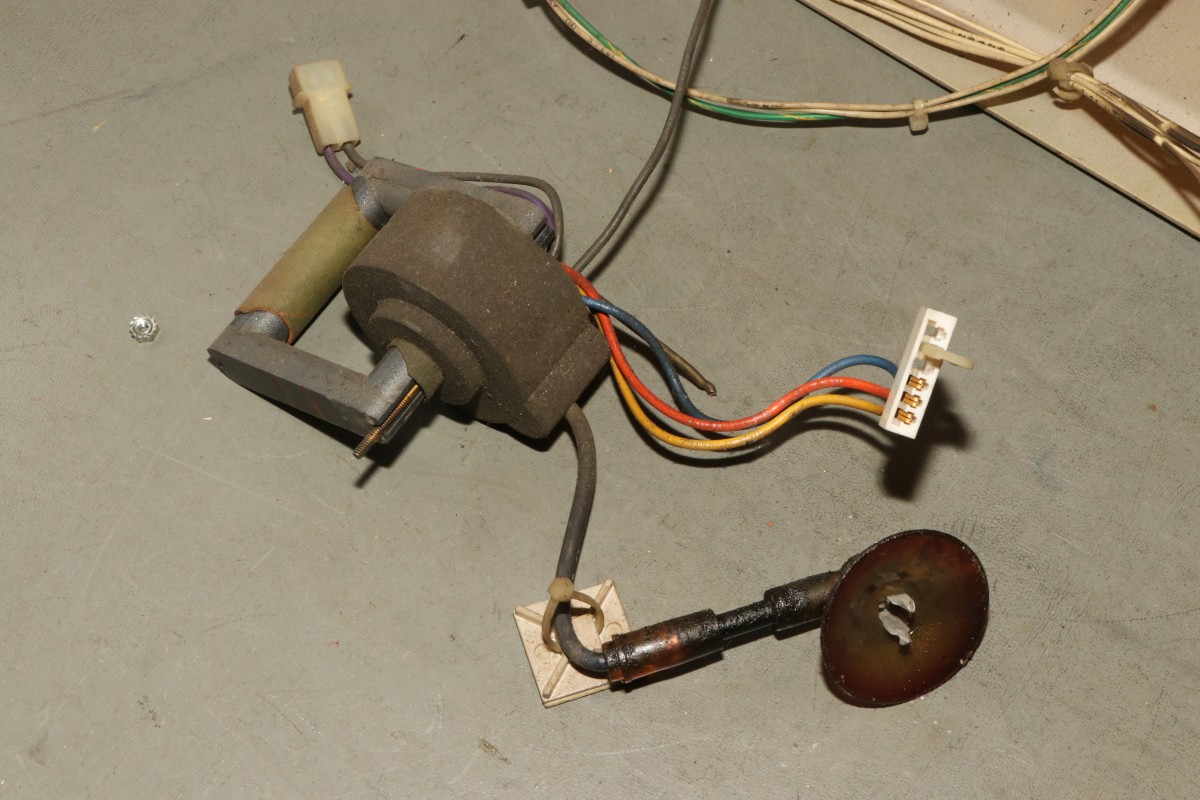

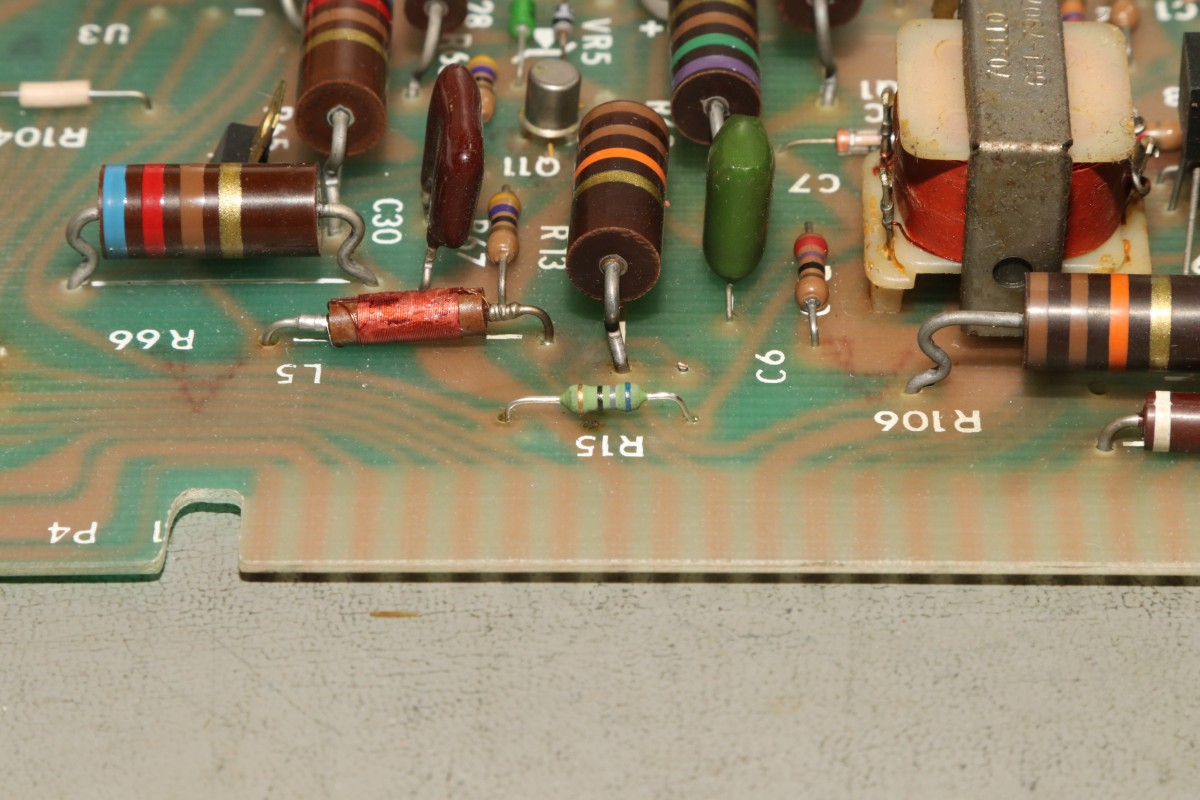

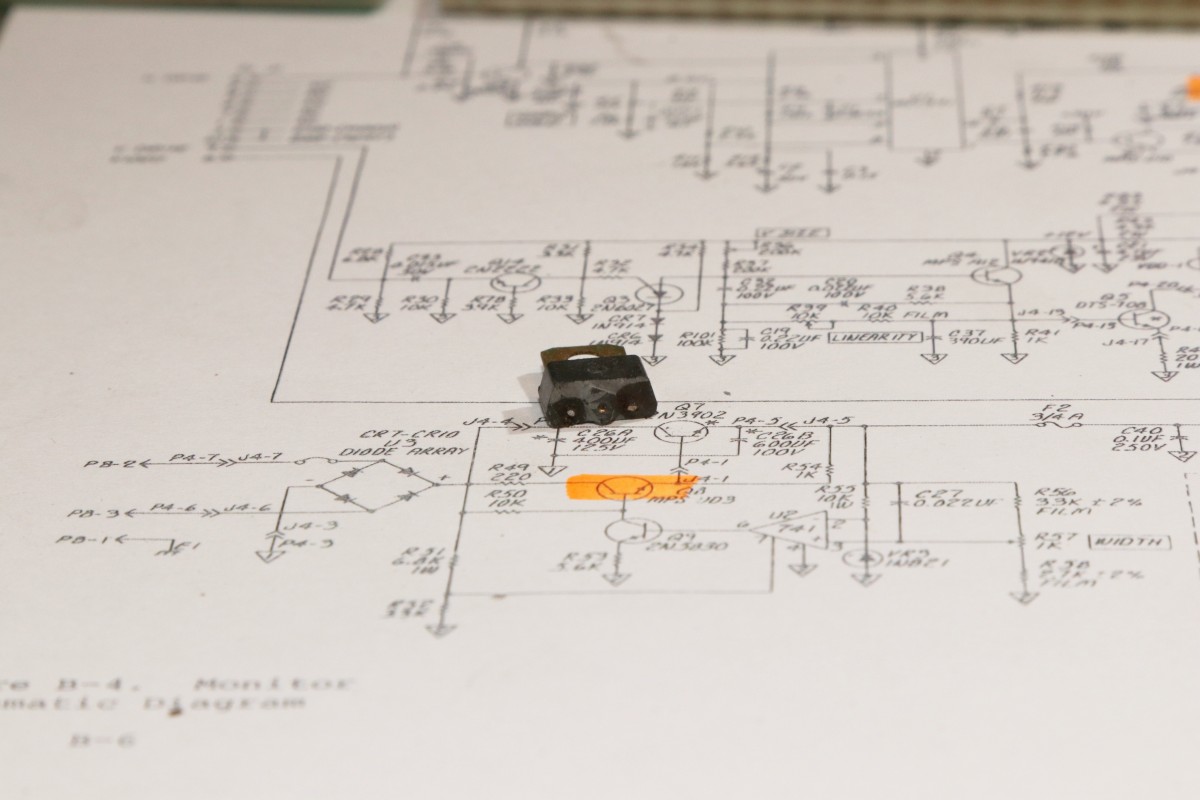

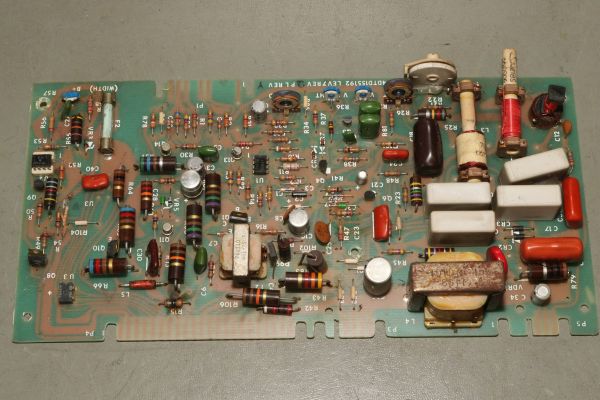

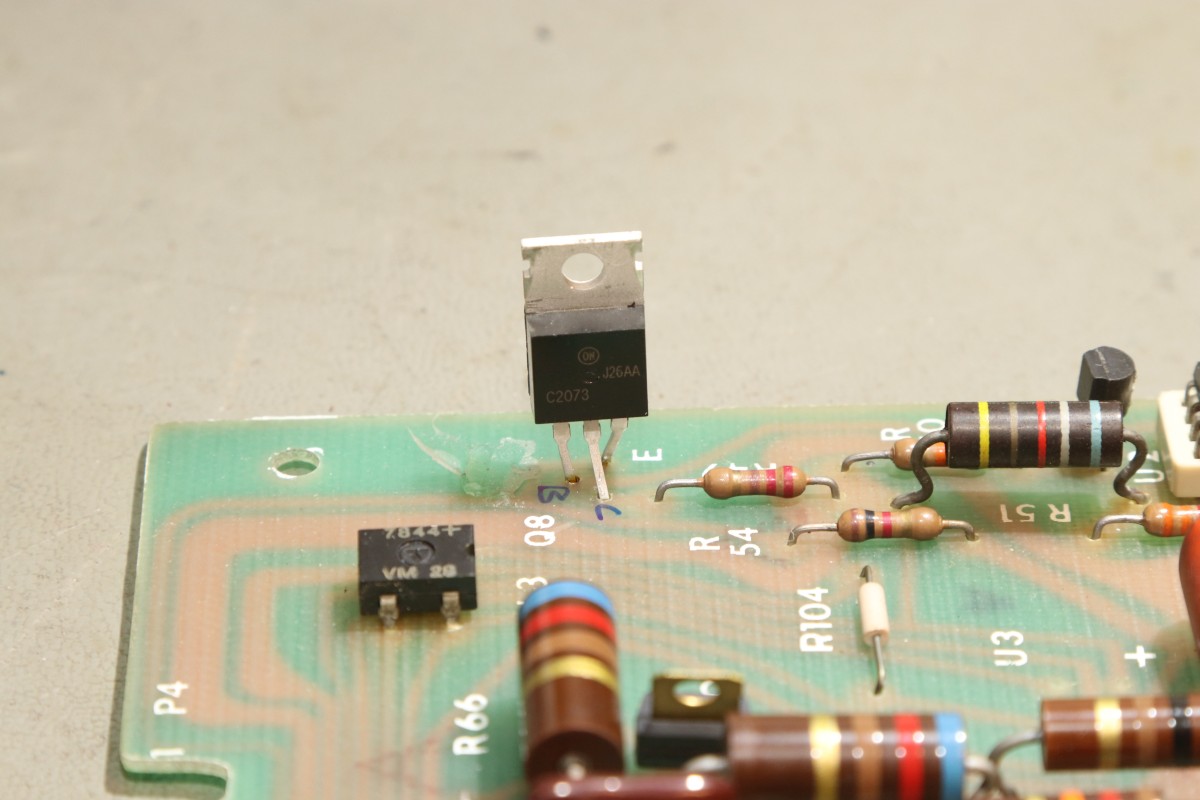

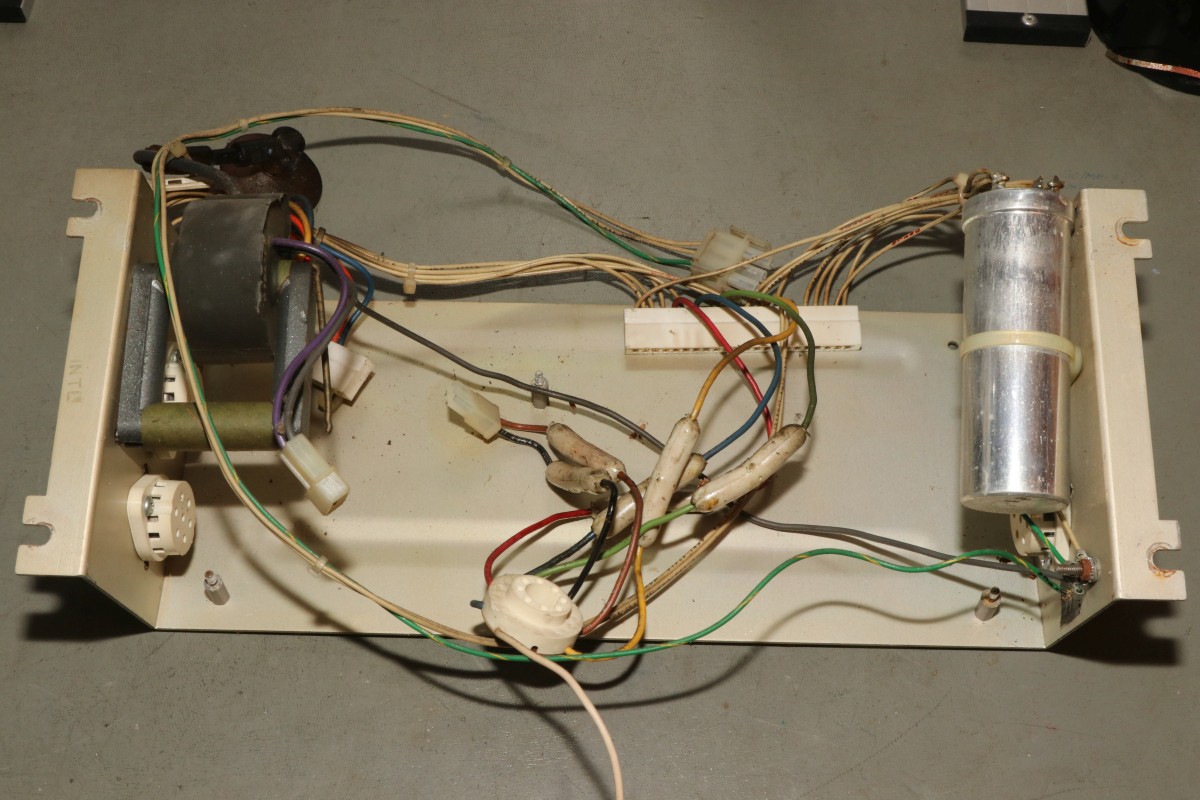

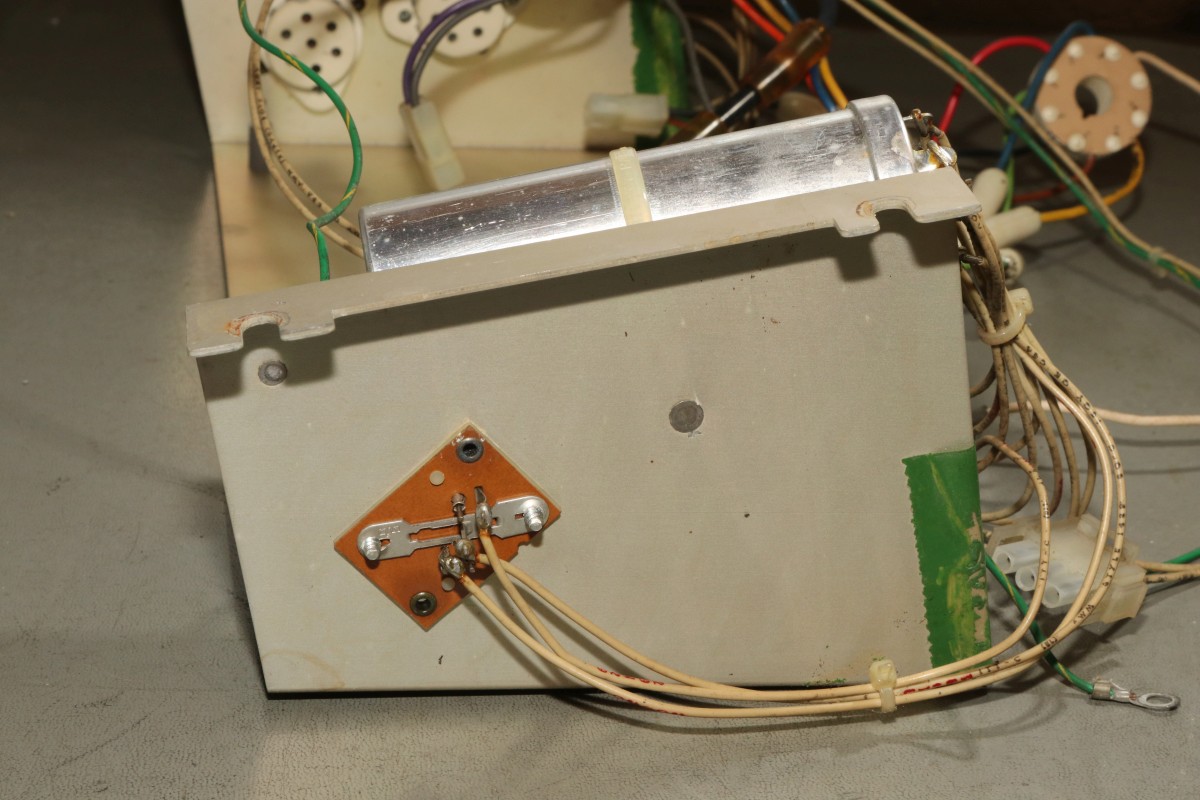

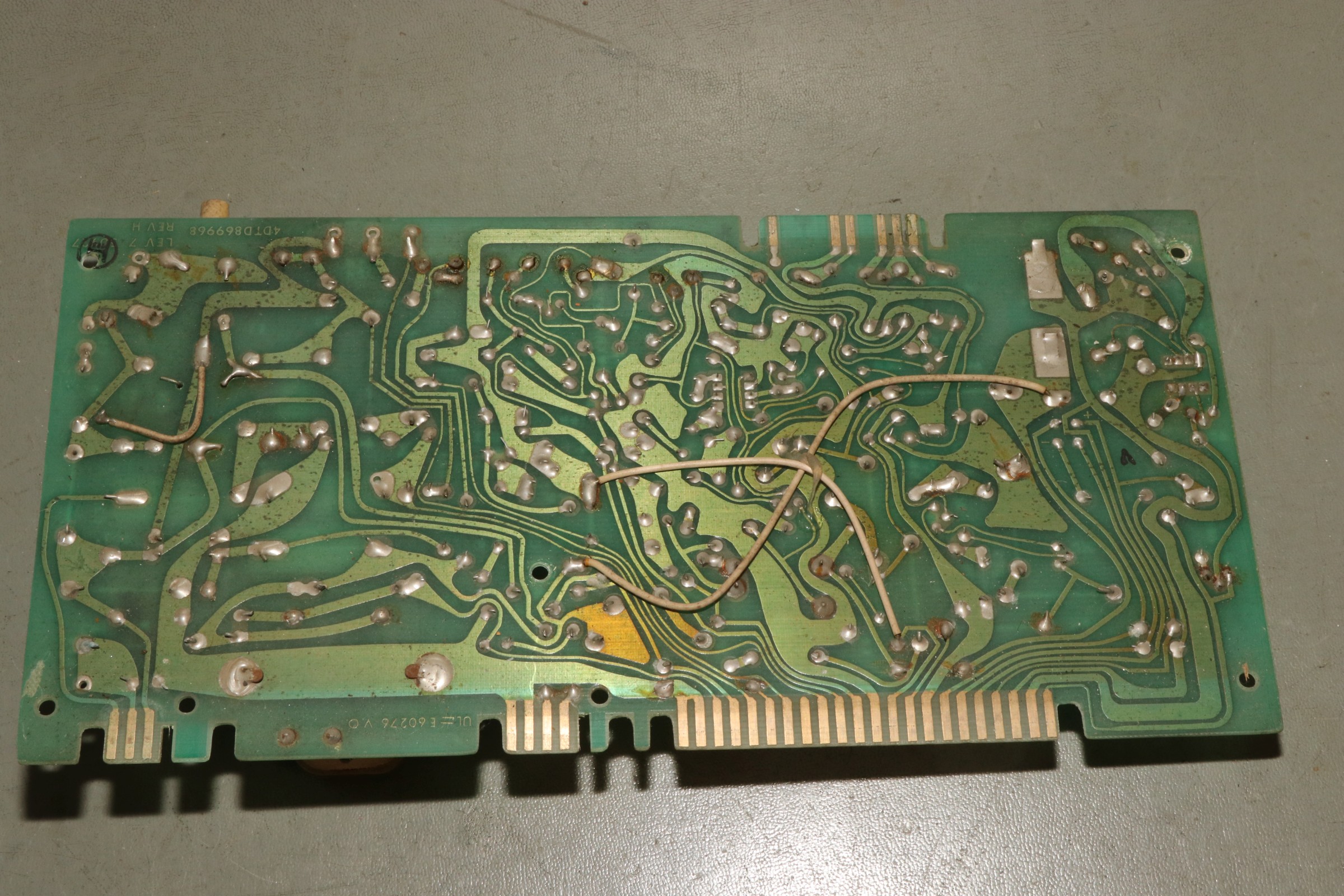

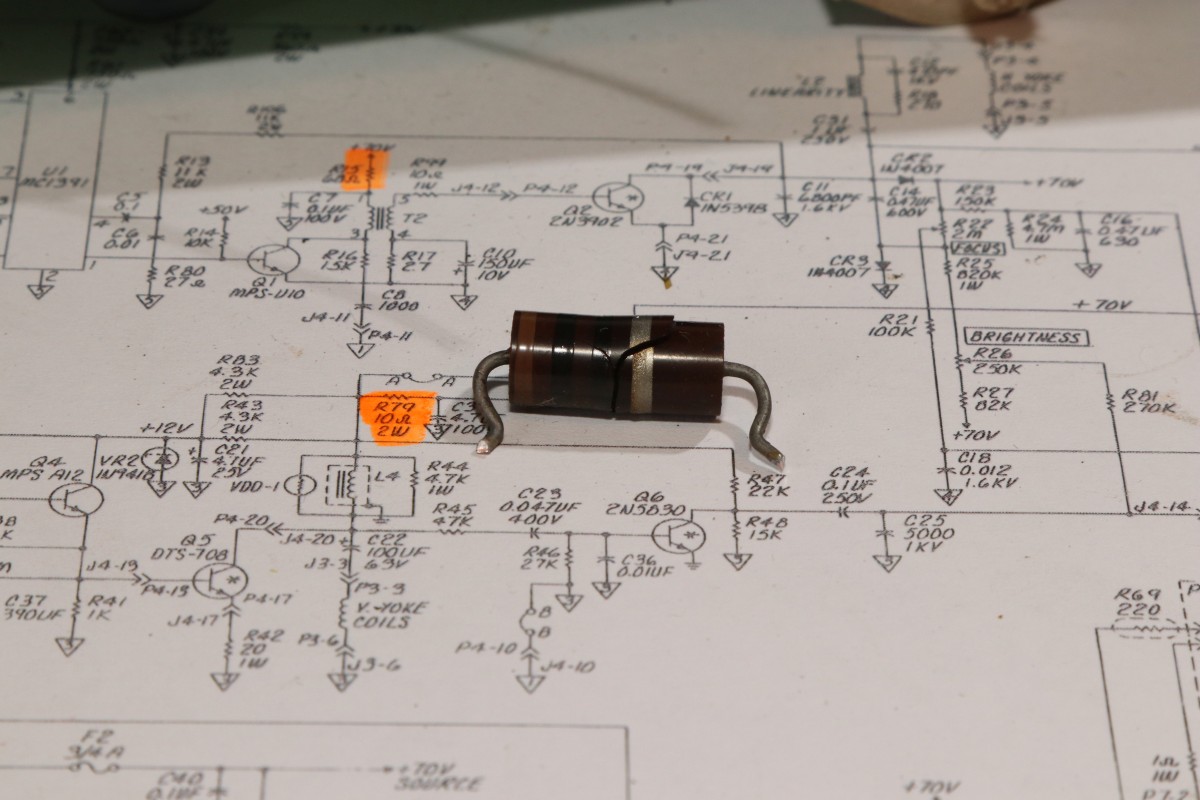

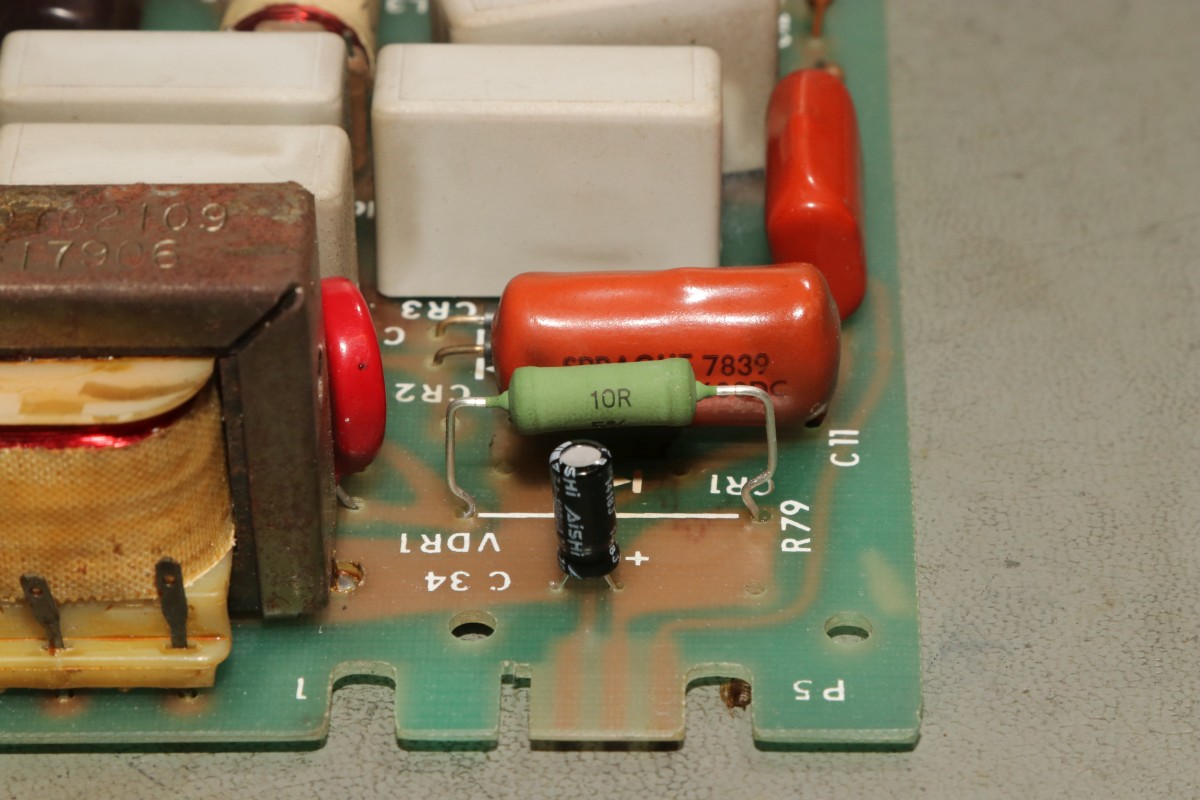

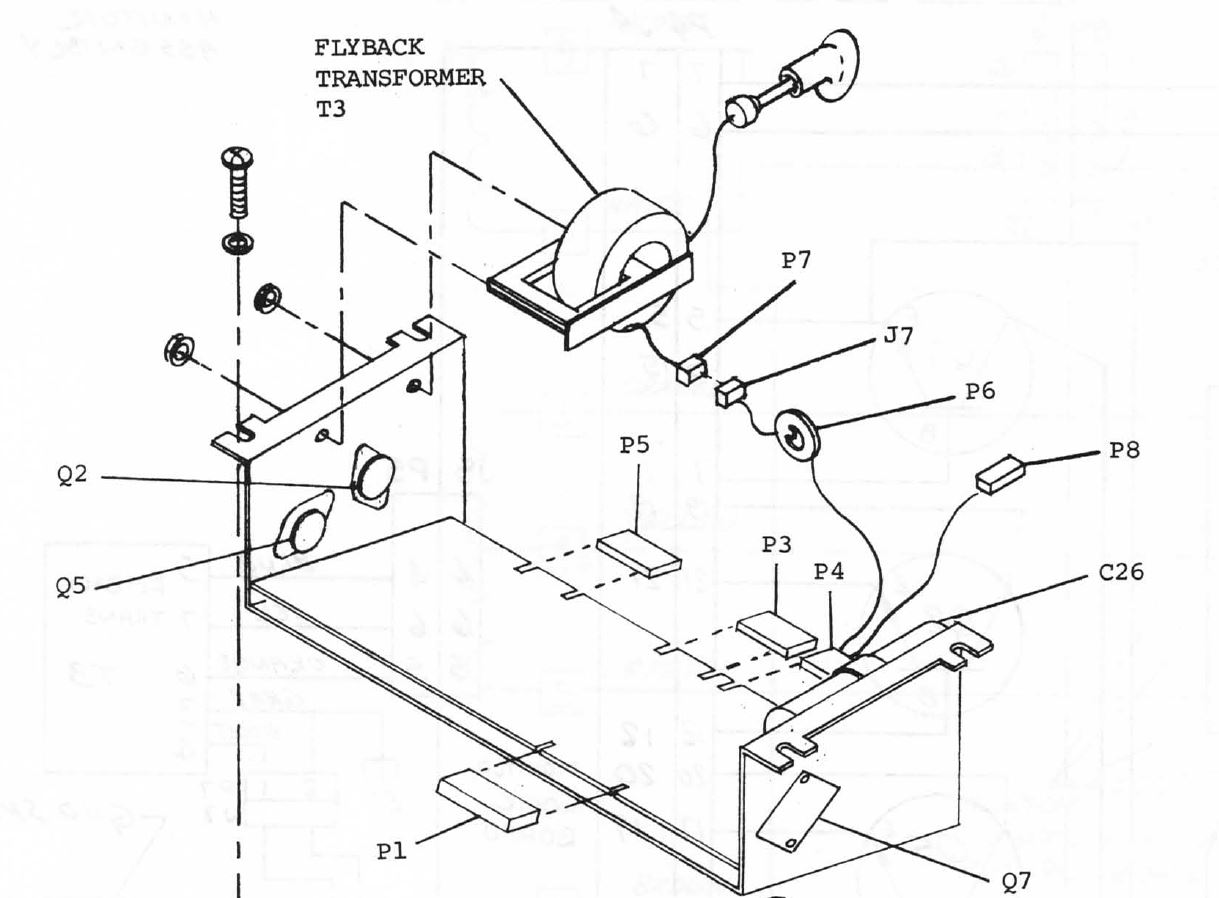

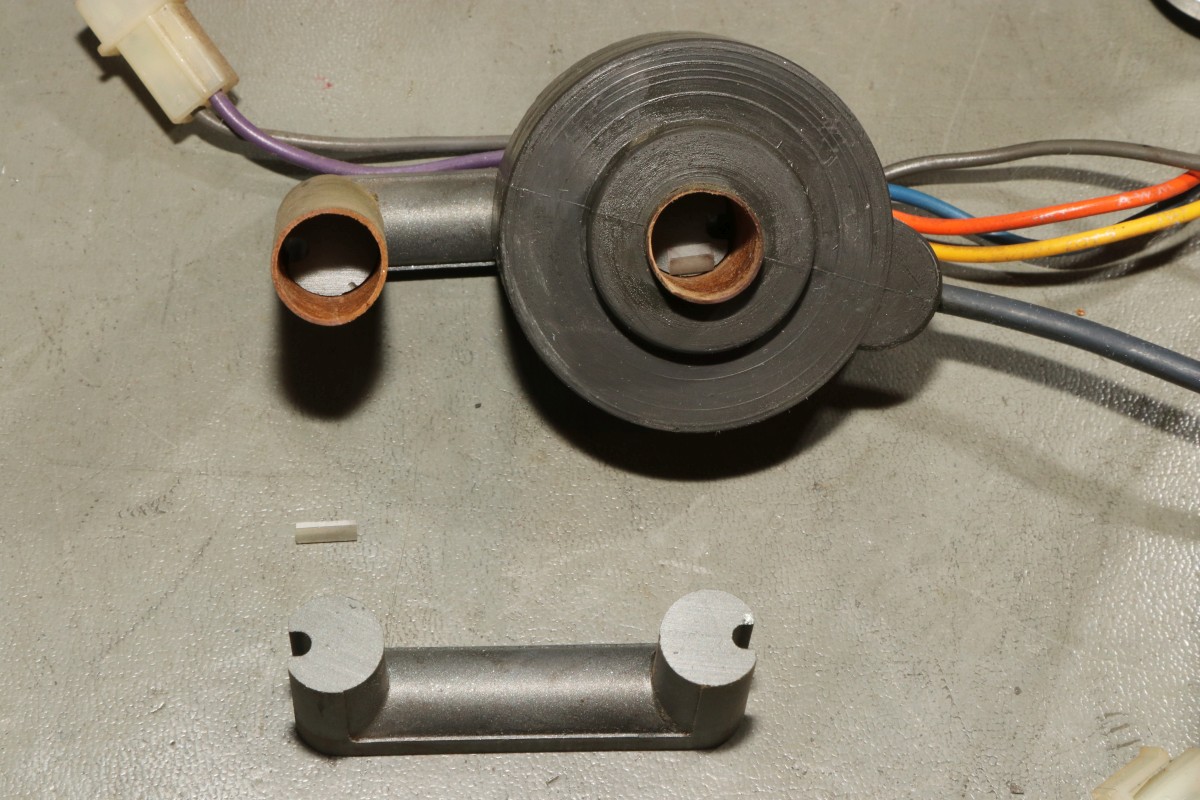

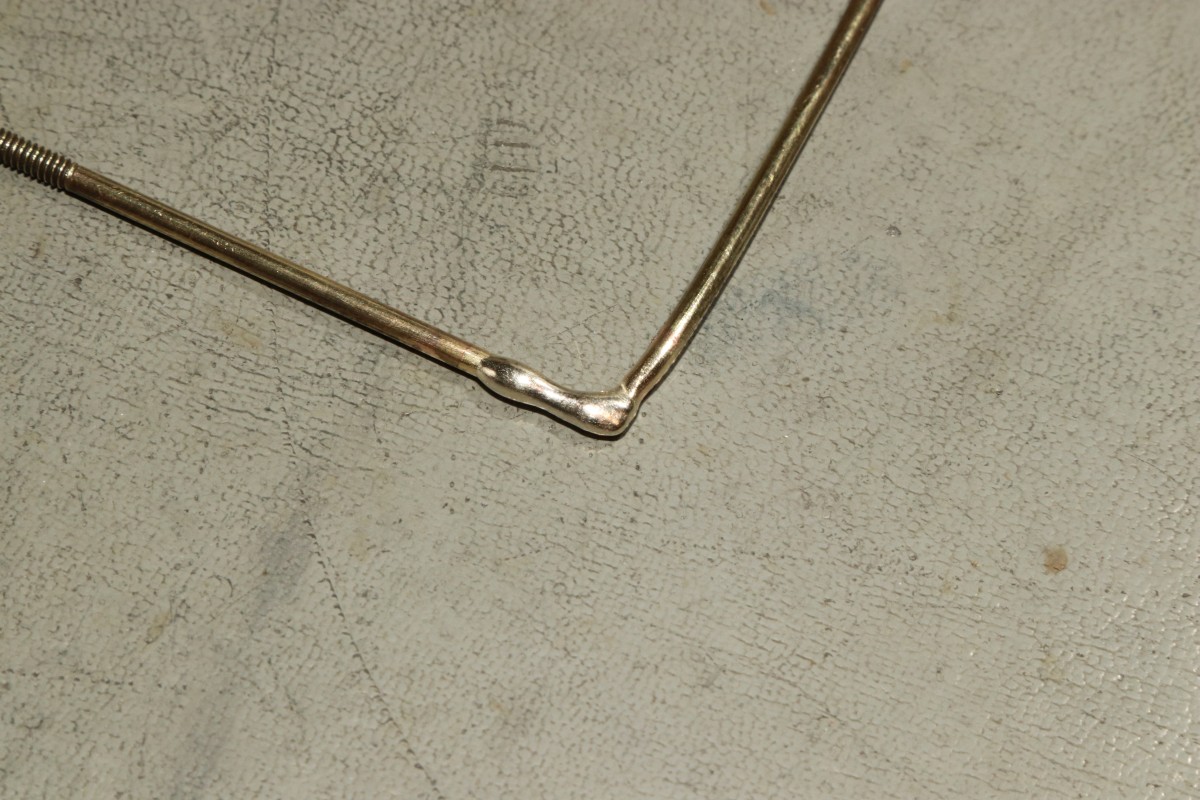

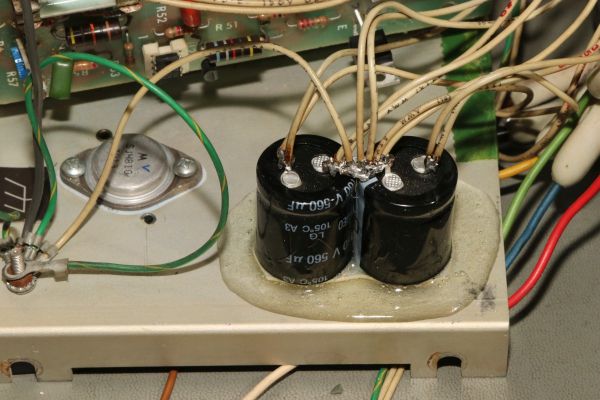

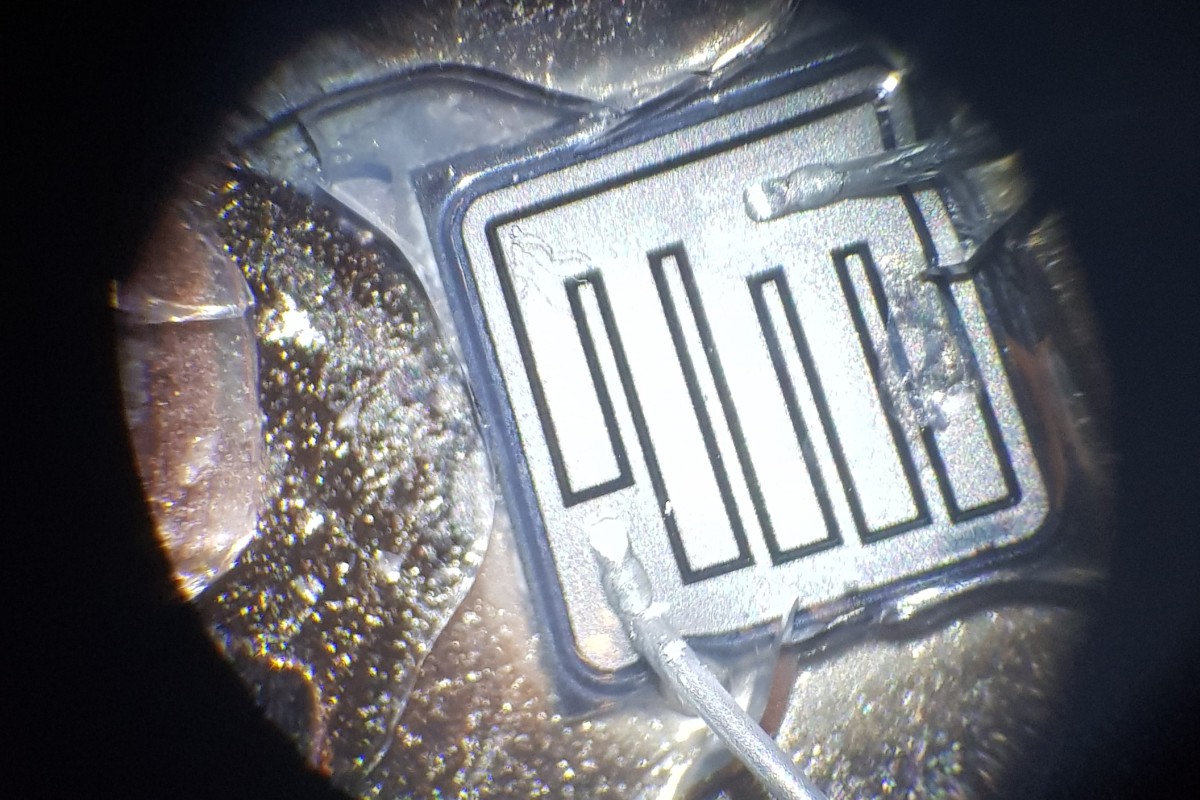

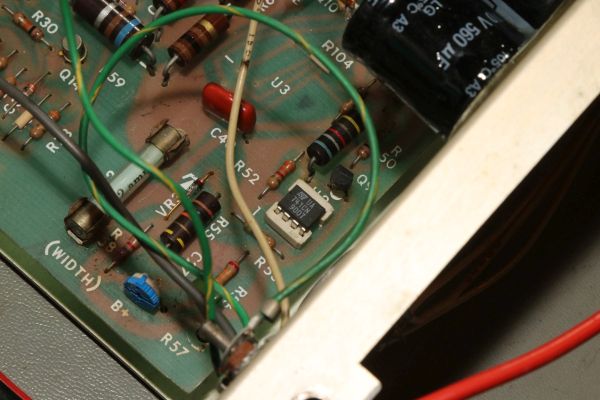

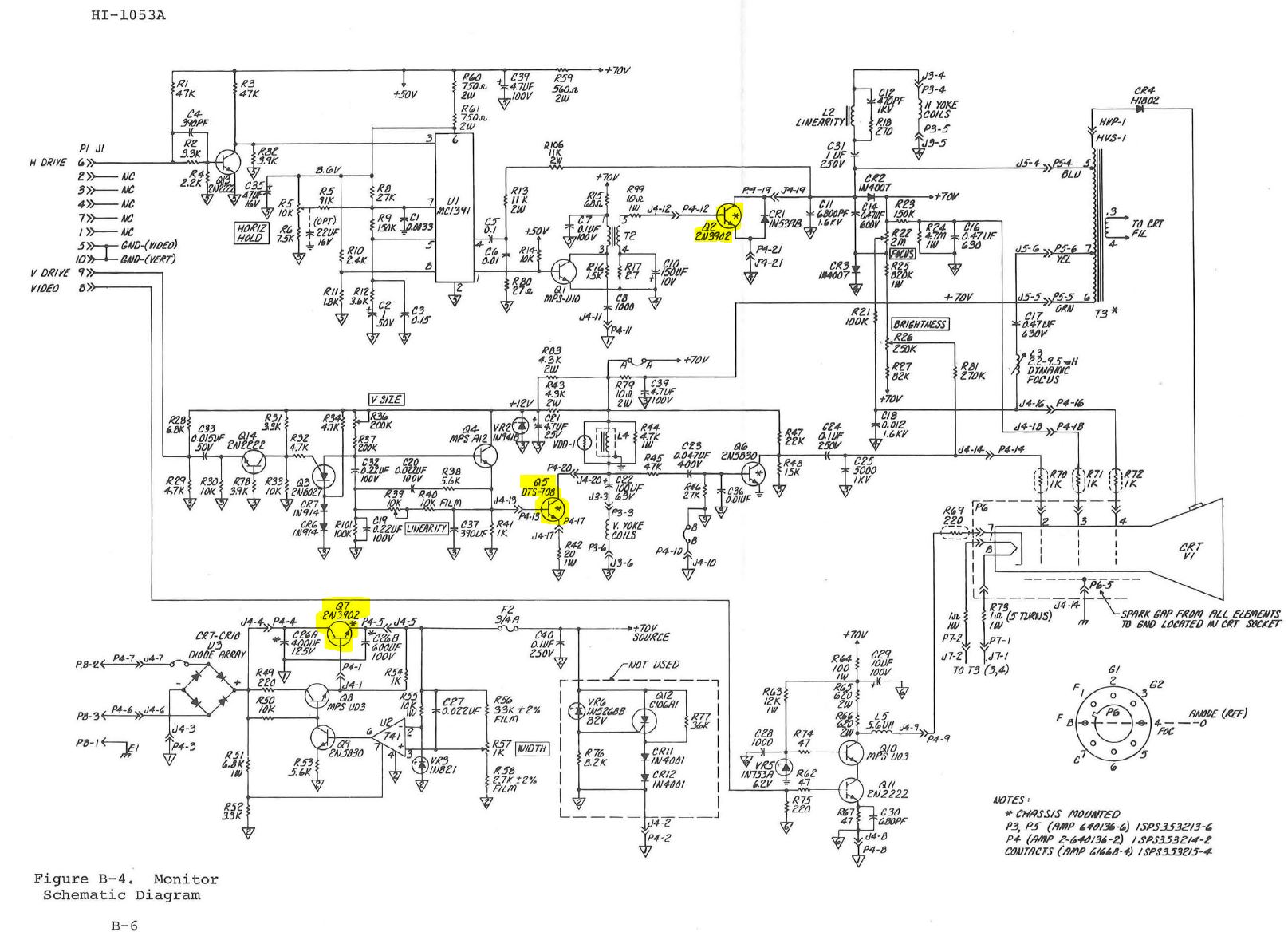

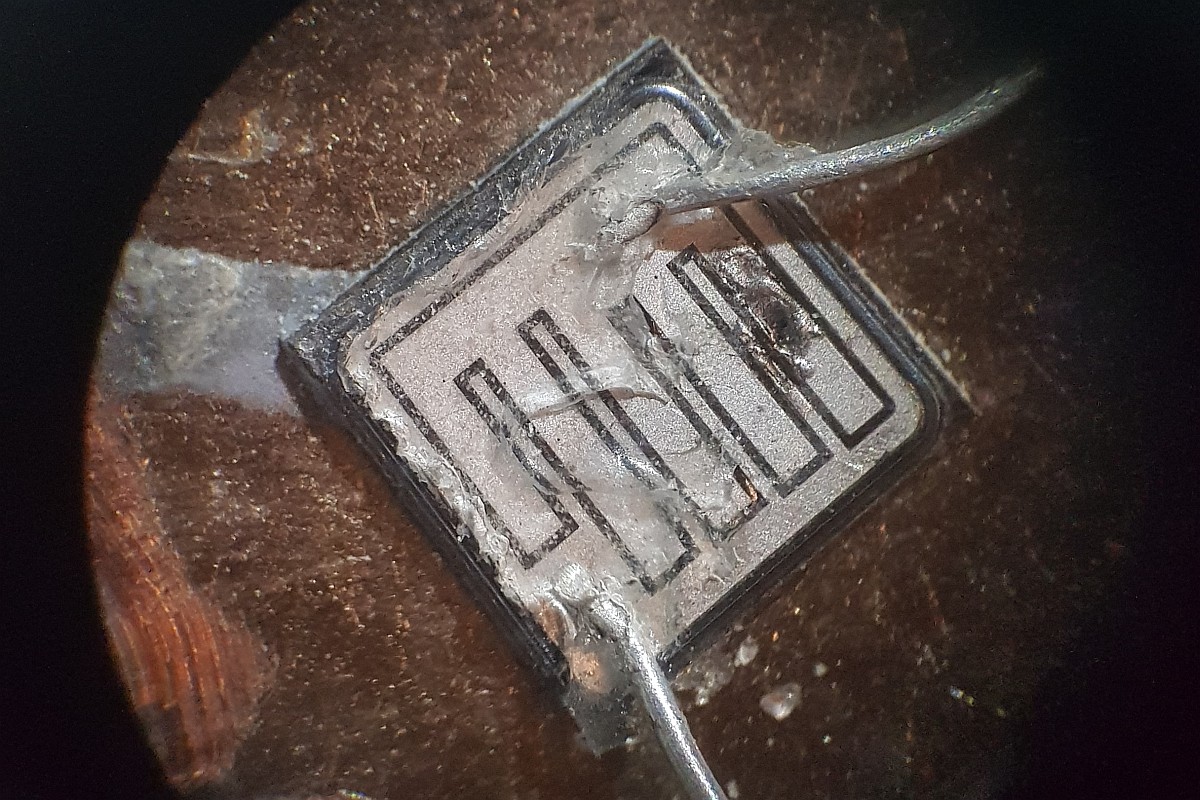

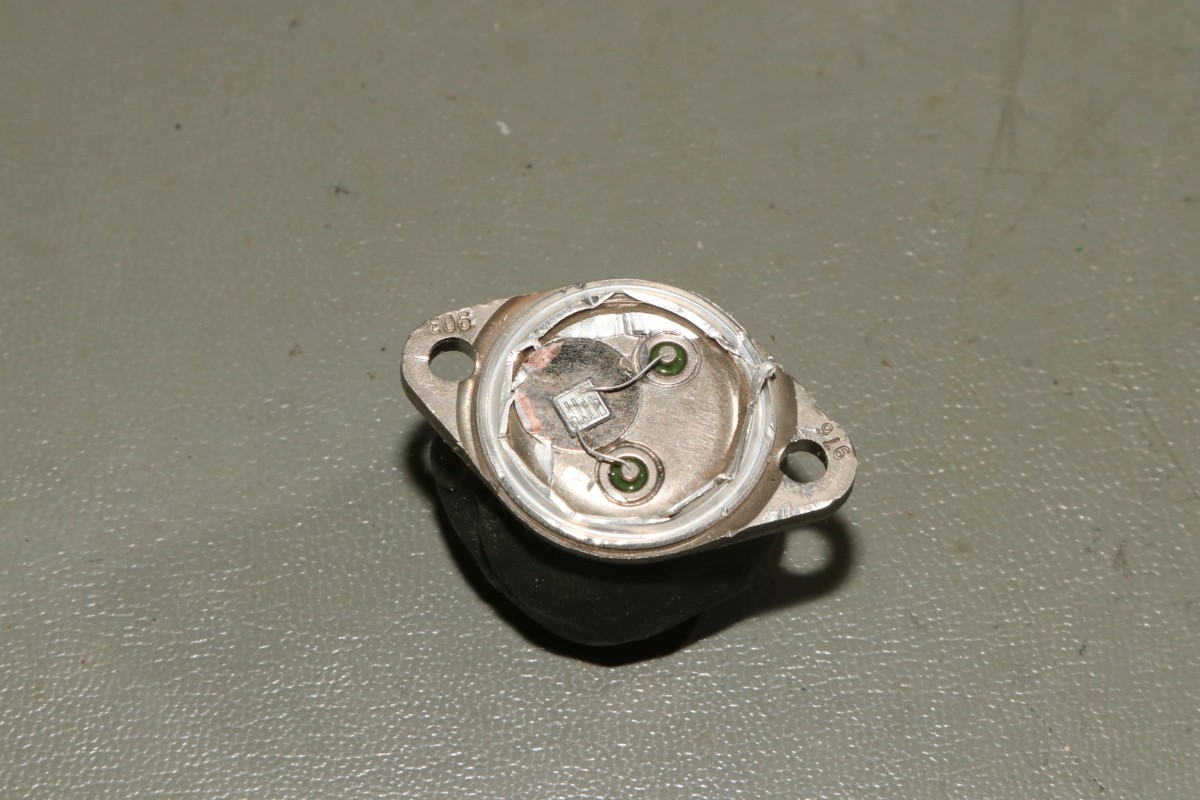

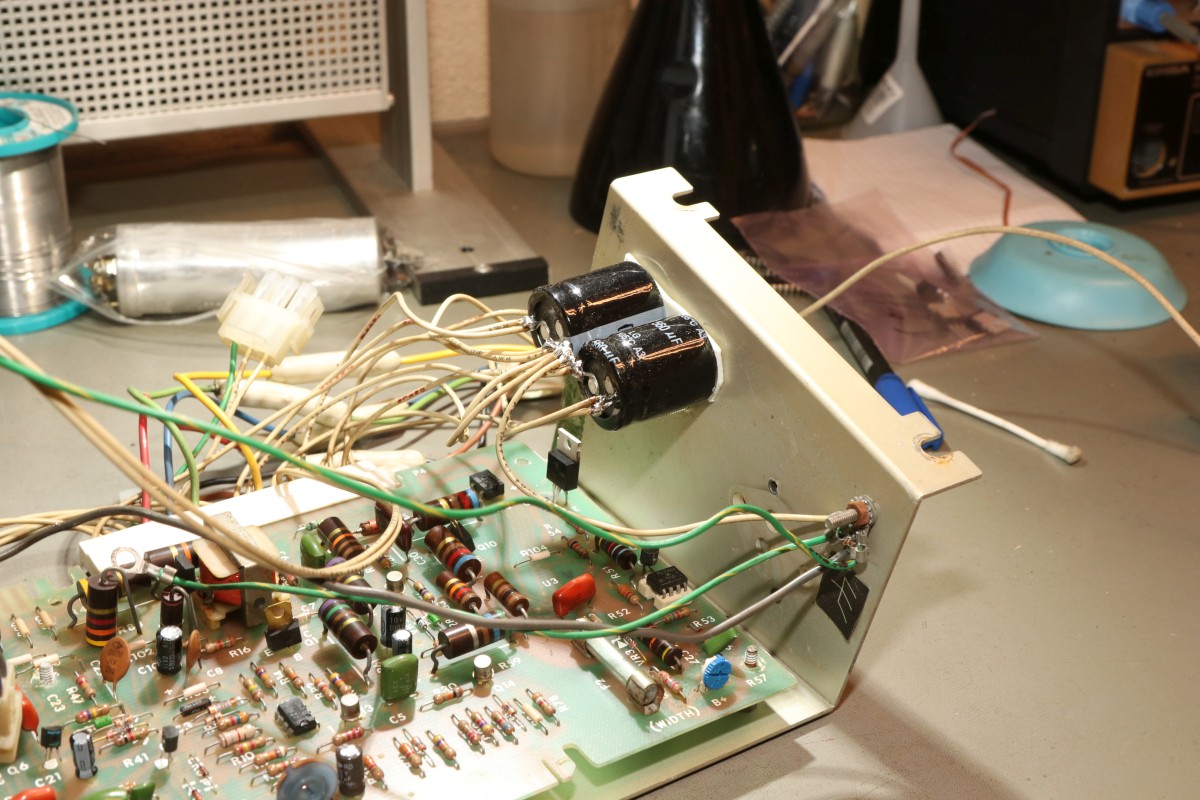

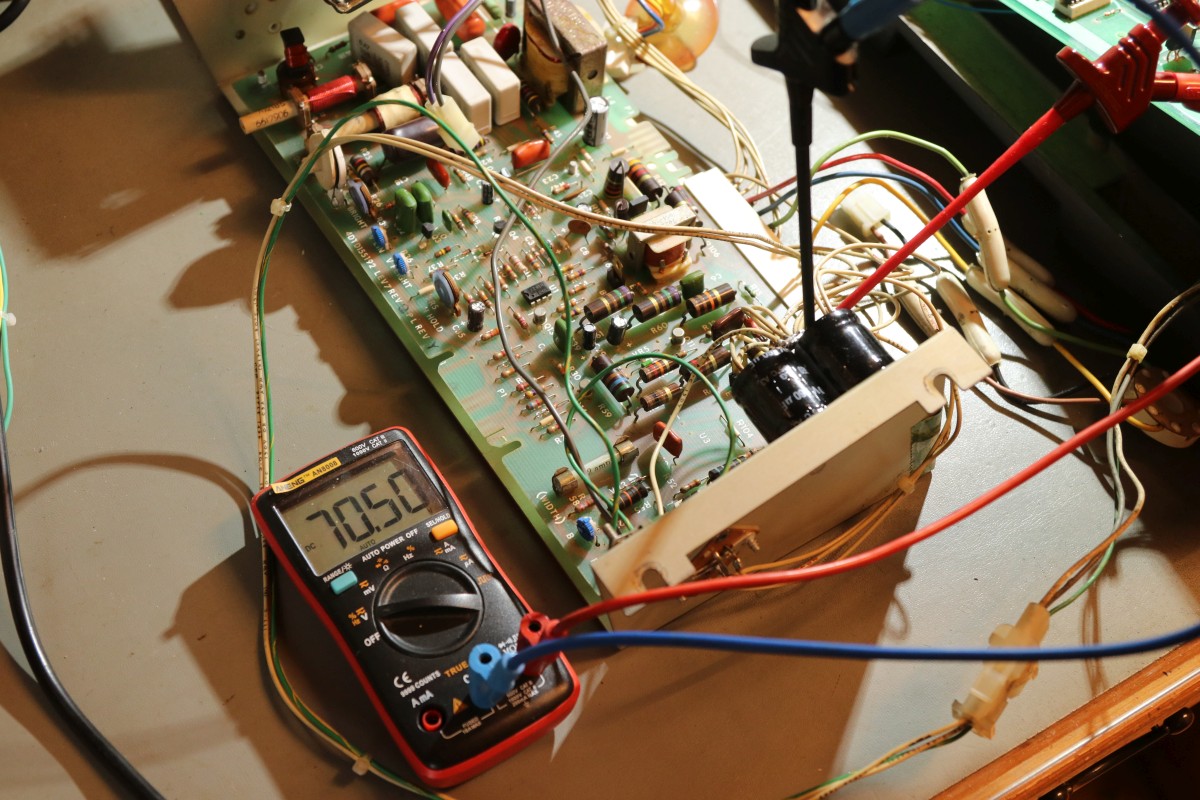

{Hazeltine 1500 Monitor} Hier nun die Fortsetzung von Hazeltine 1500 Terminal - Die Reparatur wird so umfangreich, da habe ich beschlossen, diesen Artikel mal auszulagern. Der Monitor ist in sehr schlechtem Zustand... Die Platine ist nicht umfangreich, dafür korrodiert und mit vielen defekten Bauteilen bestückt... Ober- und Unterseite sind als hoch auflösende Fotos hinterlegt! O.K., der erste Transistor fällt mir schon mal entgegen... ...da hat schon wer versucht, mit Feile und Lötzinn zu "reparieren" - leider ein Transistortyp, der schon lange nicht mehr zu bekommen ist. Da werde ich wohl Ersatz finden müssen. R15 brannte beim Einschalten effektvoll ab... Das fängt ja gut an. R79 ist auch nicht mehr so ganz frisch... Der Elko hat nicht nur eine Beule, der hat sogar schon die Hosen runtergelassen, weil's so heiß war... Die Elkos müssen alle raus und neu gemacht werden. Eigentlich geht an dem Monitor nichts mehr so richtig... Die erste Handvoll Leichen - hoffentlich passen die bestellten Transistor-Ersatztypen... Kommen wir zum zweiten Teil des Chassis' - der Zeilentrafo ist nicht mehr befestigt, völlig klebrig und verdreckt... Die Befestigungsspange ist gerissen - das wirkt sich nicht gut auf den Betrieb aus, da wird der Luftspalt zu groß! Igitt... die Hochspannungsdiode ist demontierbar, es scheint sich ein Isolieröl verteilt zu haben, einfach nur eklig. Gut, dass ich das noch gesehen habe: die kleinen gefalteten Plastikplättchen sorgen für einen definierten Luftspalt zwischen den beiden Kernhälften! Das hält nicht mehr... Gut, dass ich auch Silberhartlot im Hause habe! Das sieht doch gleich viel wertiger aus und hält! Das Thema Zeilentrafo ist hoffentlich erfolgreich erledigt - jetzt geht es an die Prüfung der Leistungstransistoren. Hier die beiden Transistoren für Horizontal- und Vertikalablenkung... Der einzelne Transistor ist der Linearregler für das 70V-Netzteil. Der hat nicht nur den falschen Typen, er ist sogar komplett durchlegiert und liefert 2,7 Ohm zwischen allen Anschlüssen. Das ist suboptimal. Die H- und V-Transistoren haben auch ganz seltsame Typenbezeichnungen, funktionieren aber noch... Der linke Transistor 1SPS331848 ist eine Hazeltine Type, die nirgendwo dokumentiert ist, der rechte Typ SJ4810 findet sich in keinem Motorola Datenbuch wieder... sehr suspekt. Q7 und Q2 sind laut Schaltplan die gleichen Typen - 2N3902. Nur Q5 ist ein DTS-708, den bekommt man nirgends mehr und ich habe auch keine Daten... aber der Hazeltine Ersatztyp geht ja noch. Dann vermute ich mal, dass SJ4810 einem 2N3902 entspricht - und der 1SPS331848 ist dann die kundenspezifische Bezeichnung für DTS-708. Jetzt warte ich mal auf die bestellten Ersatzteile und hoffe, dass danach alles gut wird! {Das Linearnetzteil} Die ersten Ersatzteile sind gekommen... wer hat schon 3W-Widerstände auf Lager, wenn er sonst Mikroprozessorsysteme bastelt... Der Ersatztransistor muss eine Tauglichkeit noch beweisen - ich hab ihn nach bestem Wissen und Gewissen rausgesucht: 150V, 1,5A, miese Stromverstärkung hFE 40... Ach ja, das Pinning stimmt nicht... Die primären Pufferelkos haben die falsche Bauform, es gibt vermutlich keine Zwillingselkos mehr... Egal: Zweikomponentenkleber macht es möglich. Naja, der 741 war auch völlig platt... Also neu: Und nachdem ich den baugleichen Transistor aus der Ablenkstufe in der Längsregelung eingesteckt habe: Cool: das 70V-Linearnetzteil geht wieder - die Spannung lässt sich über das Poti von 60-90V regeln, damit stellt man übrigens auch die Bildbreite ein. Und dann hat mich noch interessiert, ob man einem durchlegierten Transistor sein Leiden ansieht... Ja..., das sieht man gut... Jetzt muss ich auf die Ersatztransistoren warten... |
