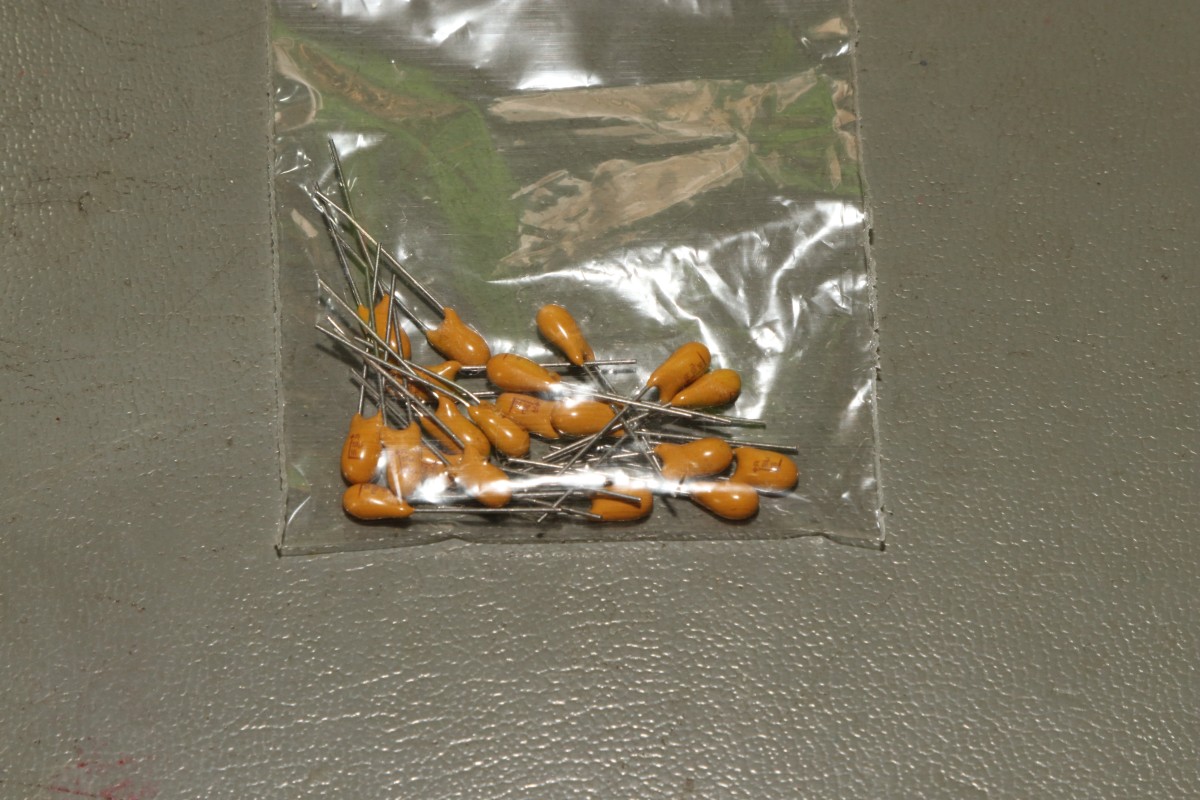

{IBM 5150 - Tantal-Kur} Etwas KnowHow zum Einstieg: Tantalkondensatoren sind feste Elektrolytkondensatoren auf Basis von Tantal und Tantaloxyd als superdünne Isolierschicht. Diese Isolierschicht ist extrem empfindlich, ähnlich der Isolierung des Gates bei Feldeffekttransistoren. Wenn die Isolierschicht durch mechanischen Streß oder thermischen Streß oder Überspannung Defekte bekommt, dann erhöht sich der Strom zwischen den Elektroden lawinenartig. Plopp. Die Dinger mögen außerdem keine schnellen Stromanstiege und sind damit eigentlich in Versorgungsspannungszweigen ungeeignet... Originalheimer, der ich bin, hab ich mir mal neue Tantalkondensatoren kommen lassen - der Optik wegen - und damit die Erben auch was zu reparieren haben... 10µF 16V.

IBM 5150 PC

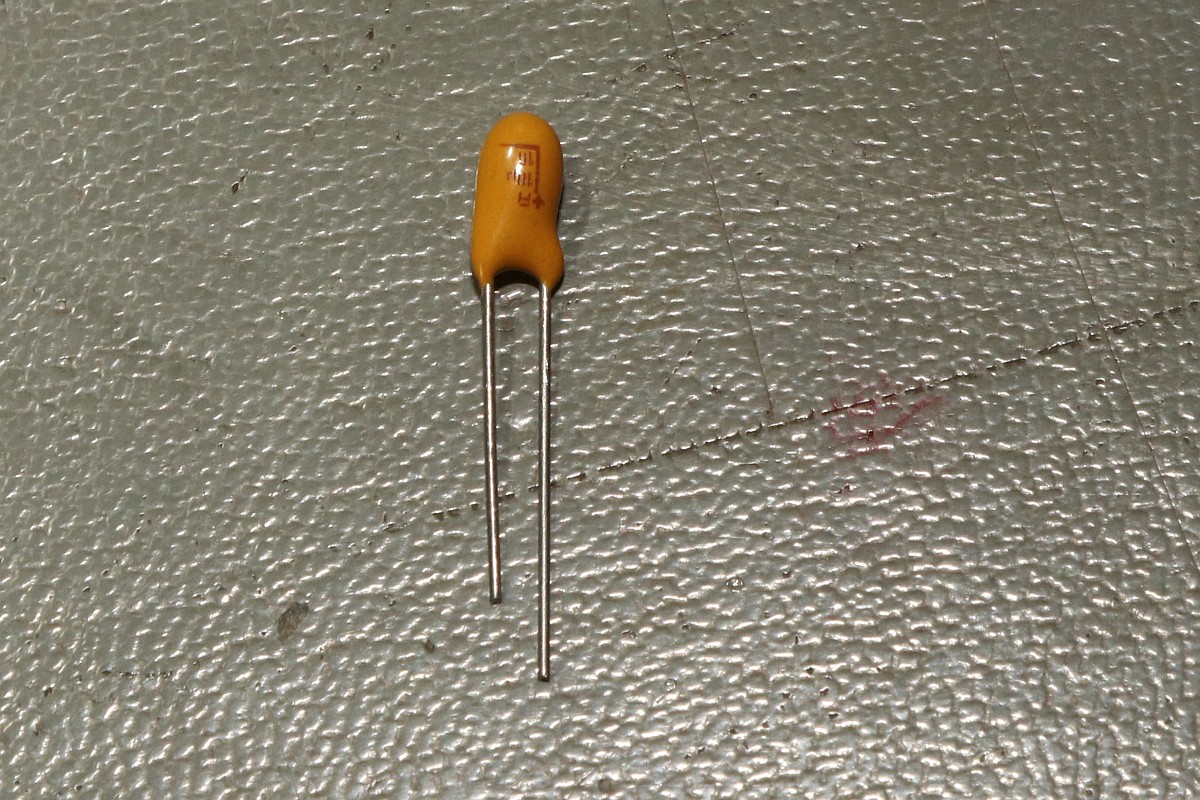

Die dreibeinigen Tantals haben Plus in der Mitte und außen zwei Negative Anschlüsse. Bei den Zweibeinern ist der positive Pol gekennzeichnet und hat hier den langen Anschlussdraht.

IBM 5150 PC

IBM 5150 PC

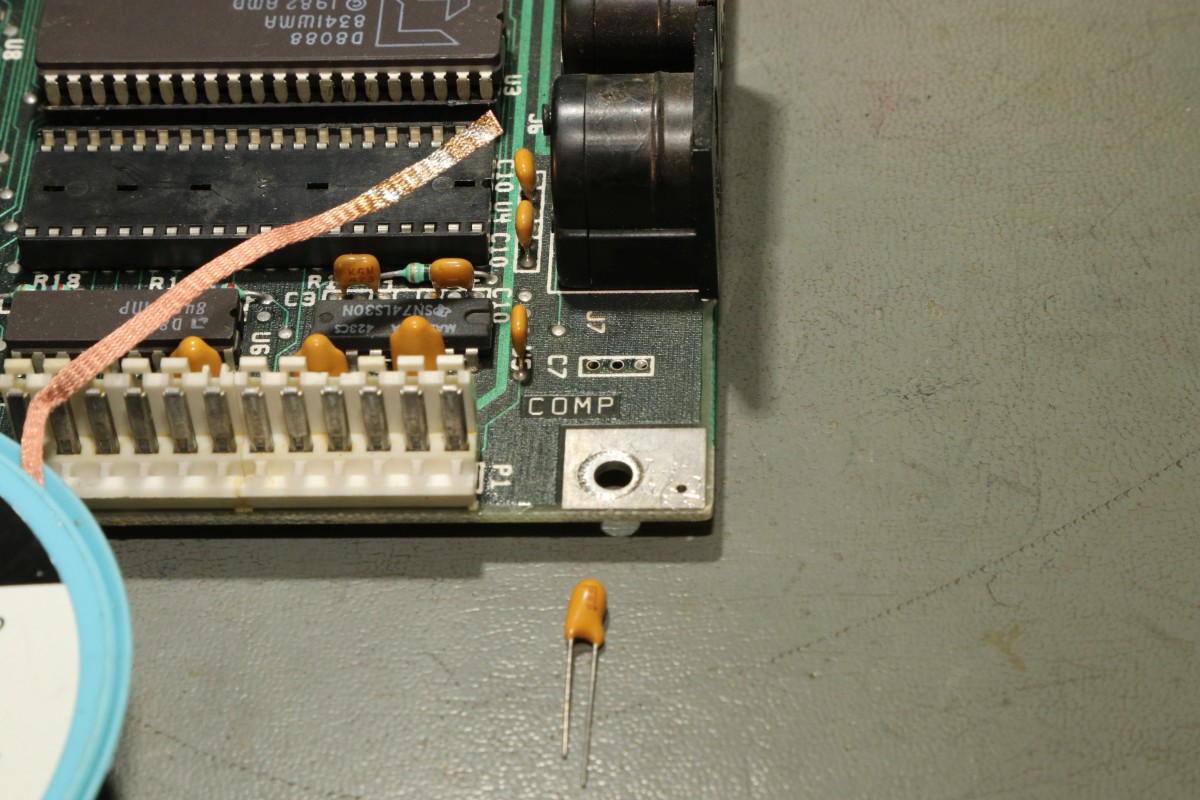

Das Auslöten geht erstaunlich problemlos mit Lötkolben und Entlötlitze... Welche der zwei von drei Löchern man wählt ist fast egal - man sollte nur nicht die zwei äußeren nehmen. ;-)

IBM 5150 PC

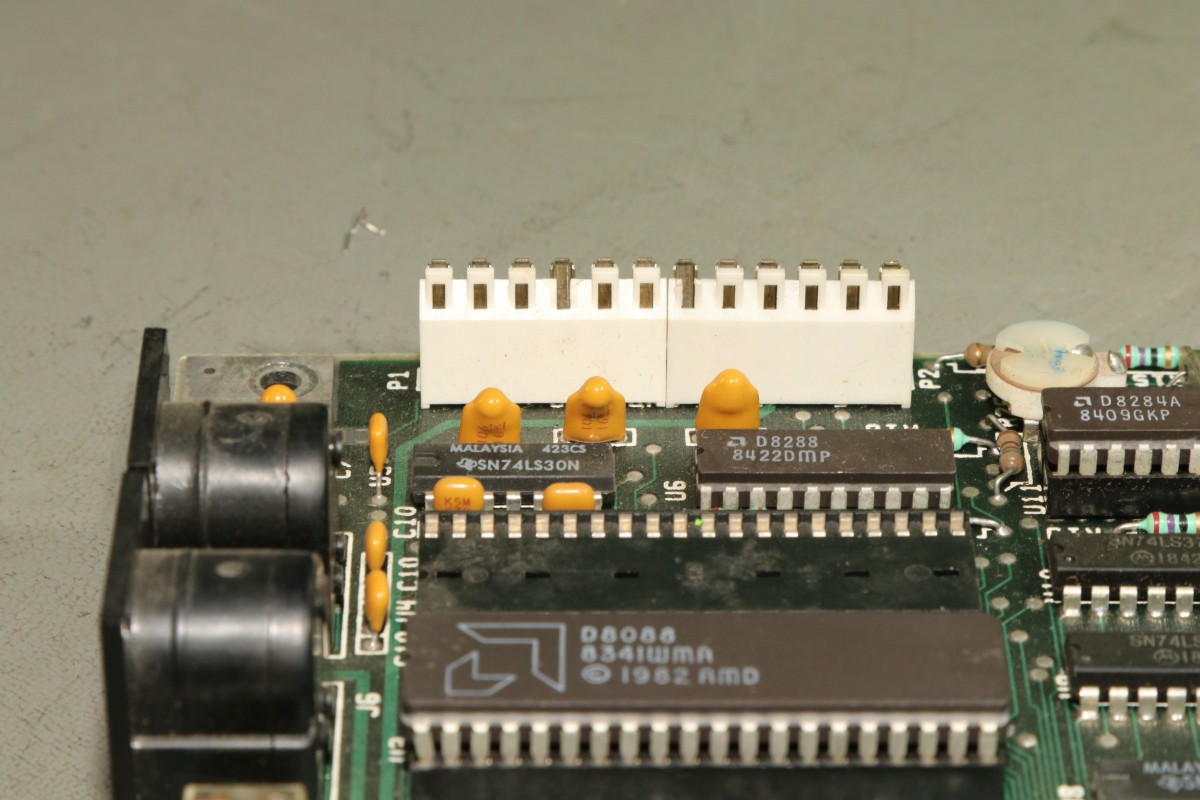

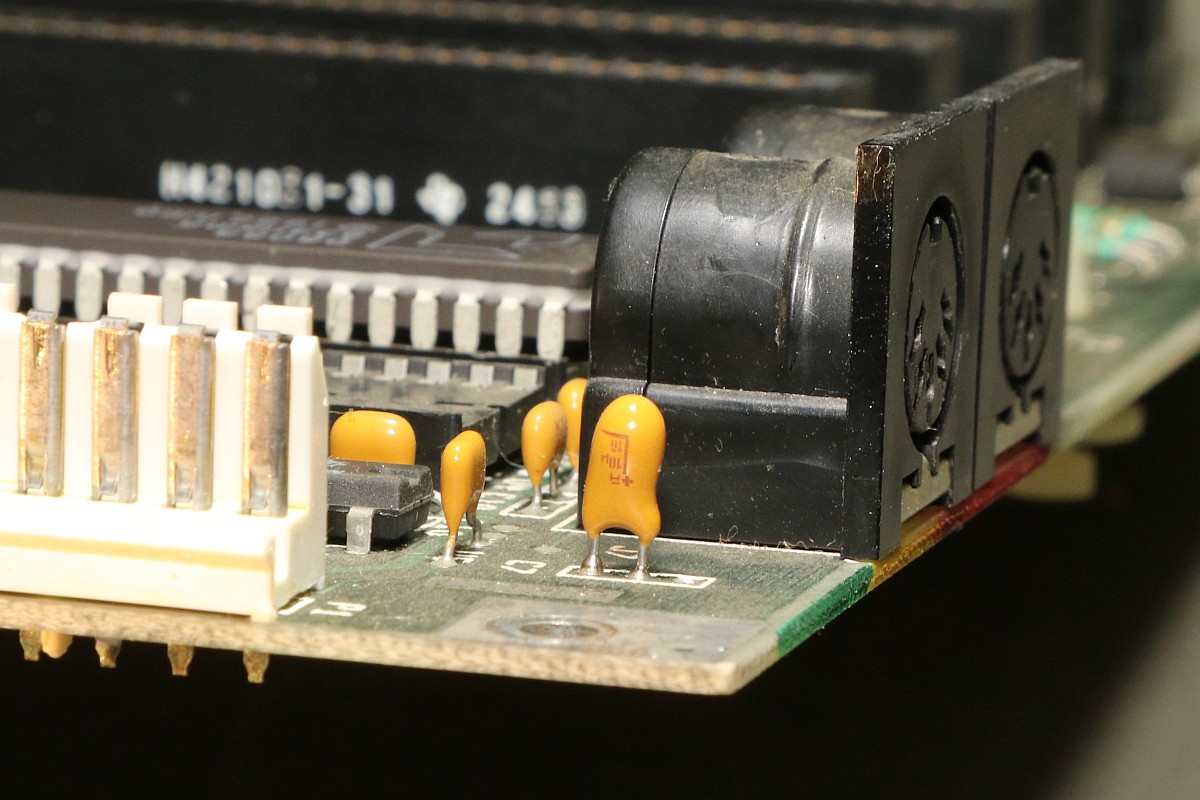

Am Netzteilanschluss ist einiges zu tun...

IBM 5150 PC

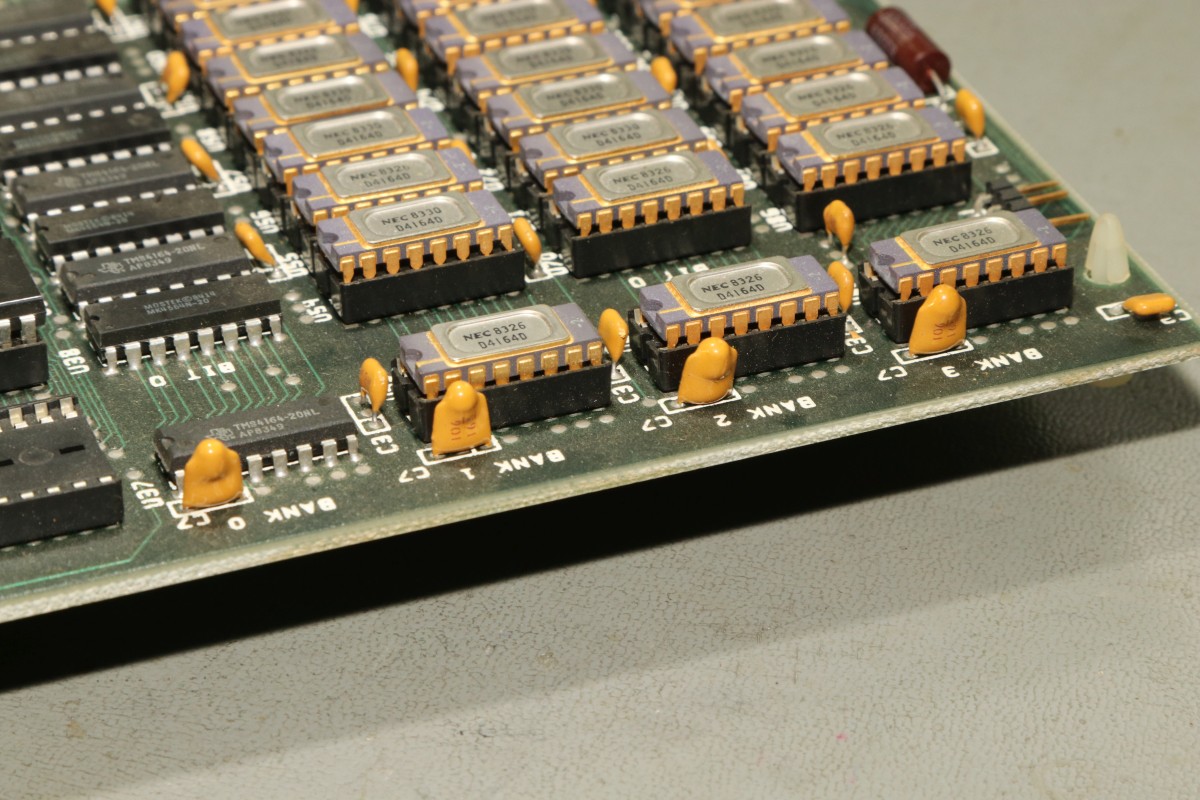

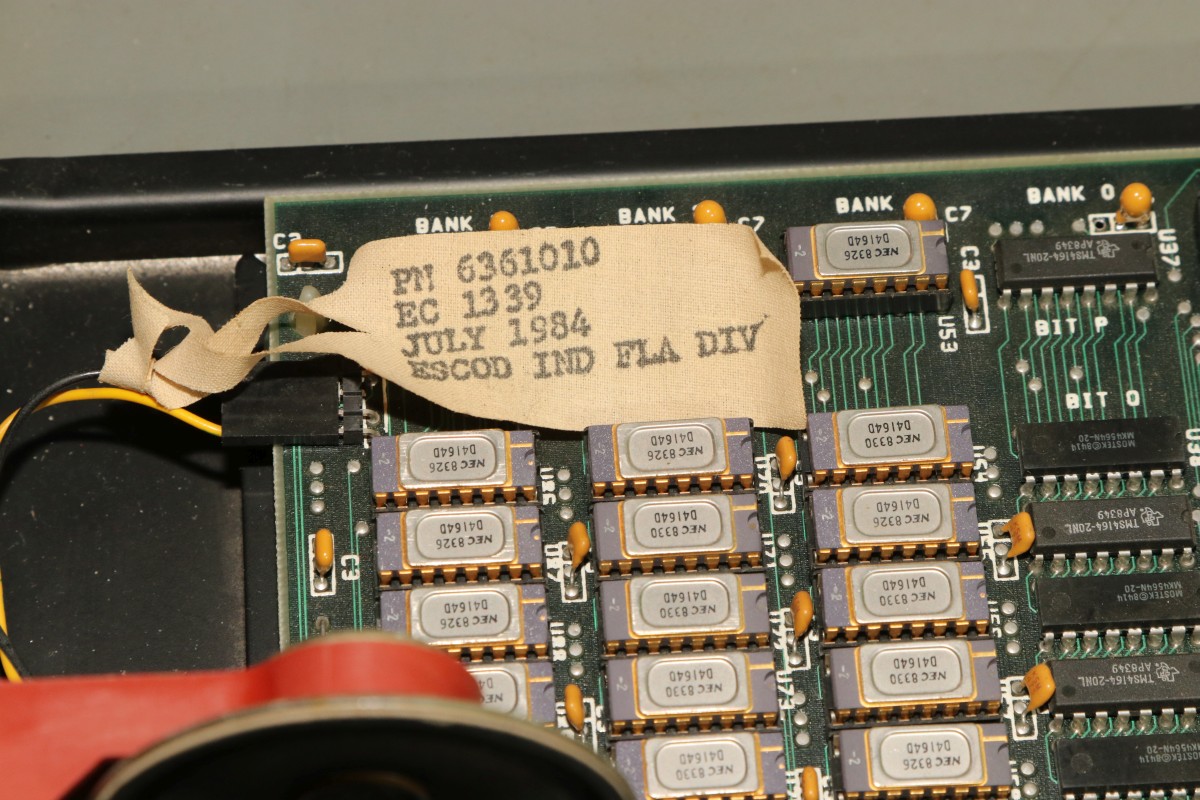

Bei den RAMs auch...

IBM 5150 PC

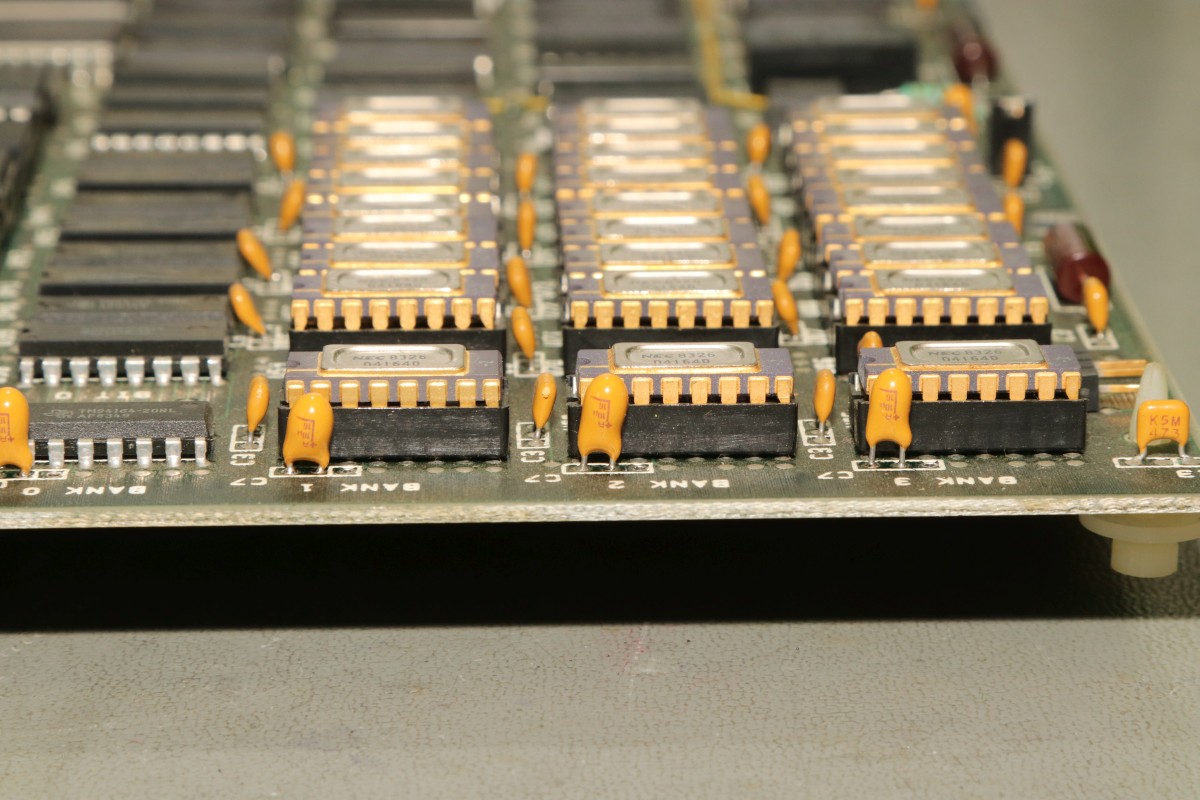

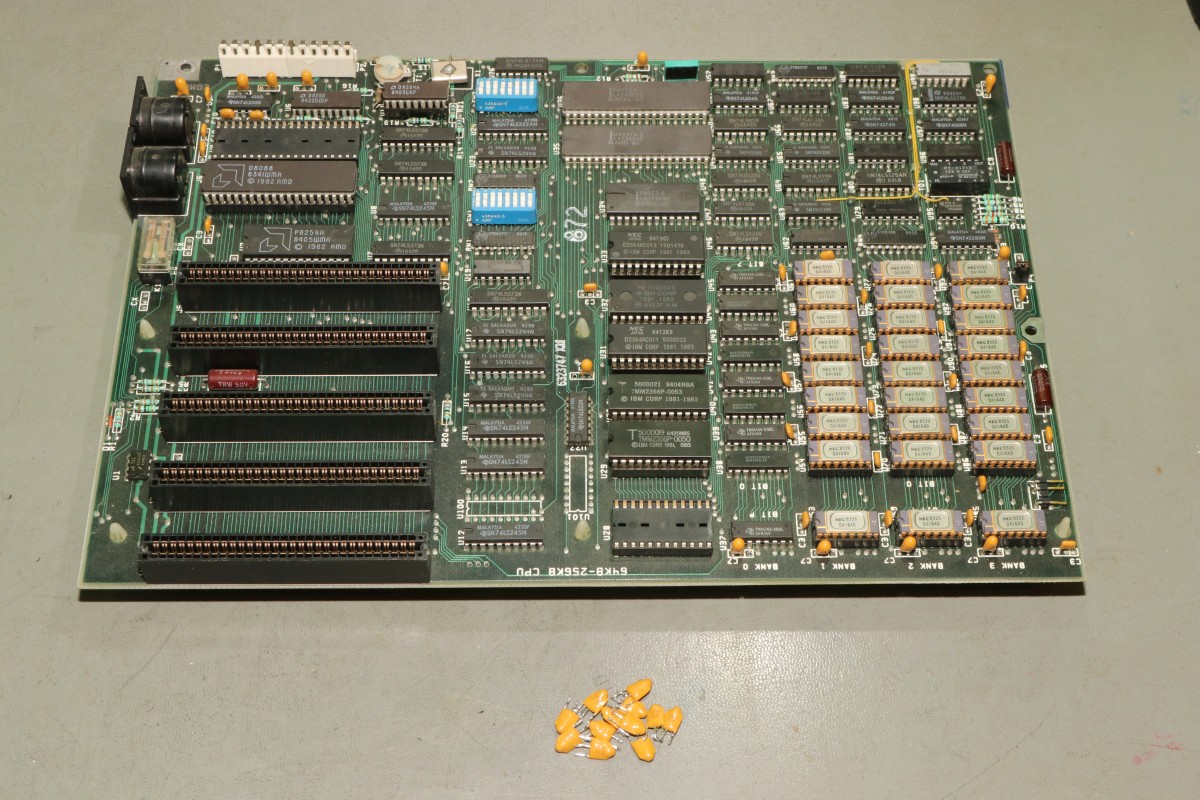

Geschafft!

IBM 5150 PC

Sieht gut aus und hält wieder für Jahrzehnte!

IBM 5150 PC

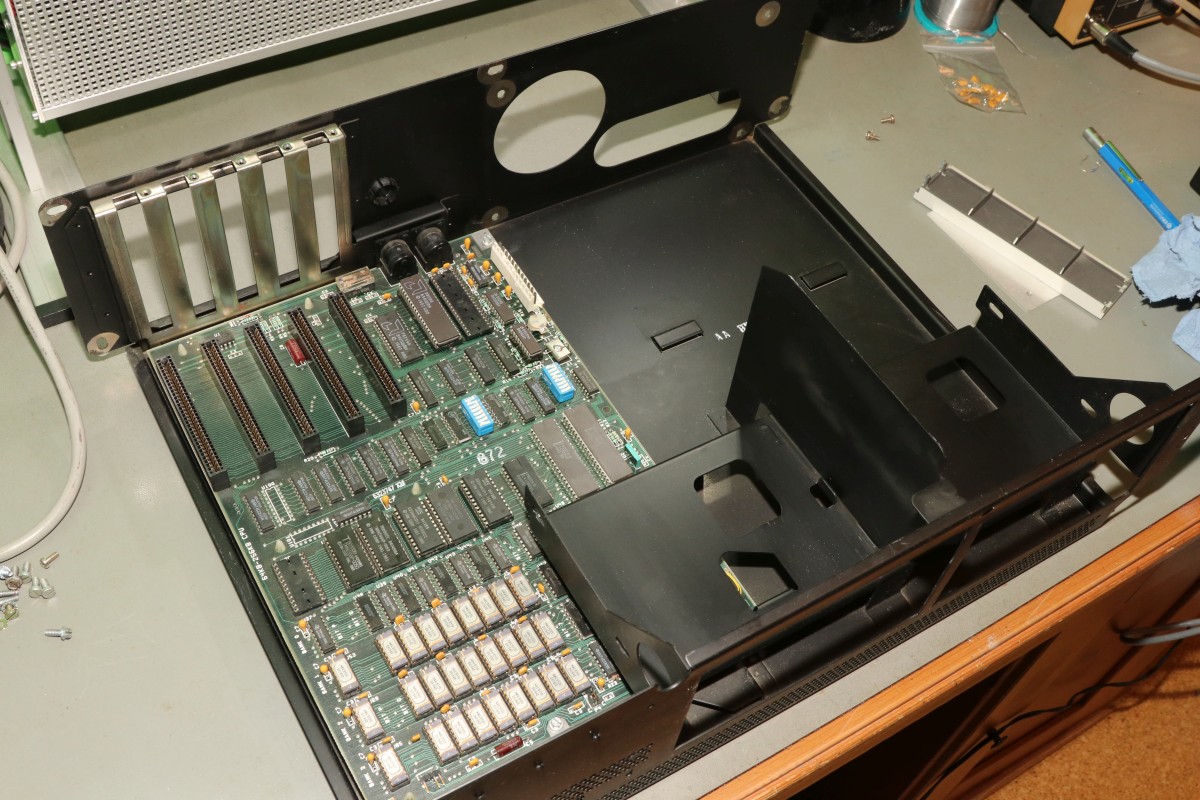

Jetzt kann das Board wieder in das geputzte Gehäuse:br>

IBM 5150 PC

Ohje... da war ich schon 17... und hatte absolut null Ahnung von PCs...

IBM 5150 PC

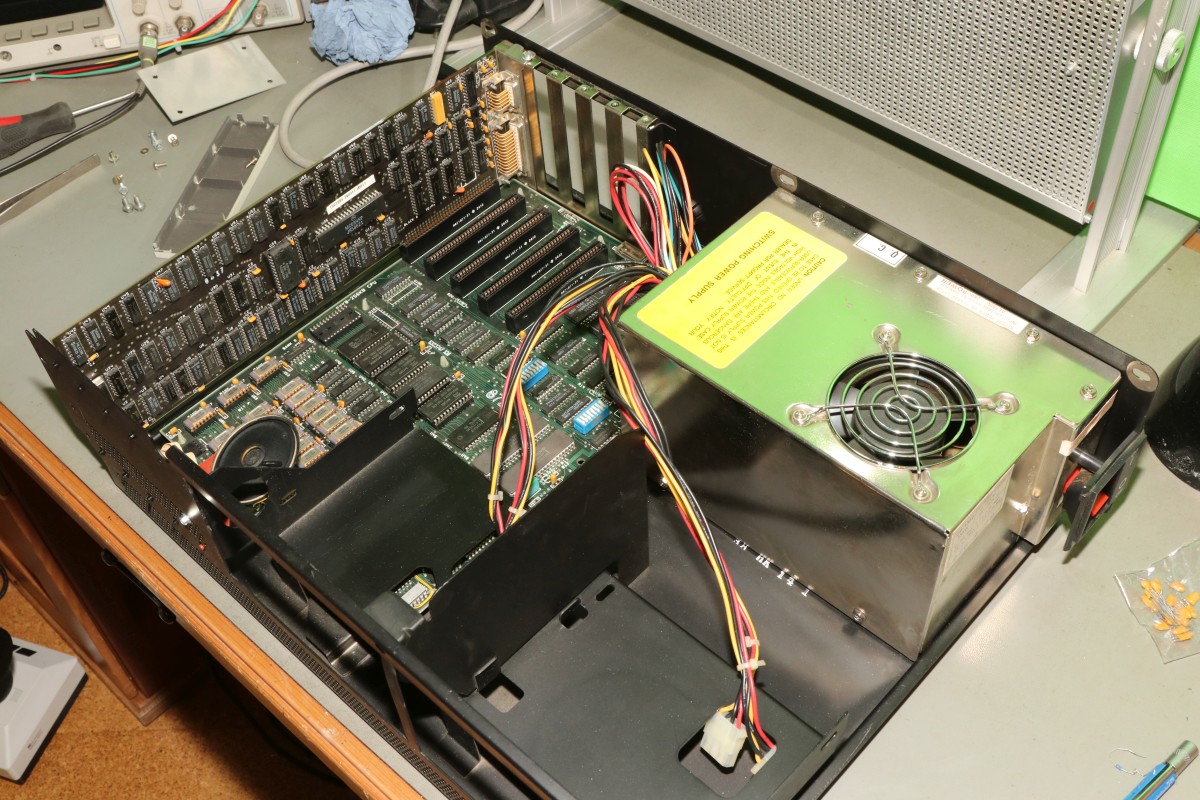

Die Laufwerksschächte bleiben erst mal leer.

IBM 5150 PC

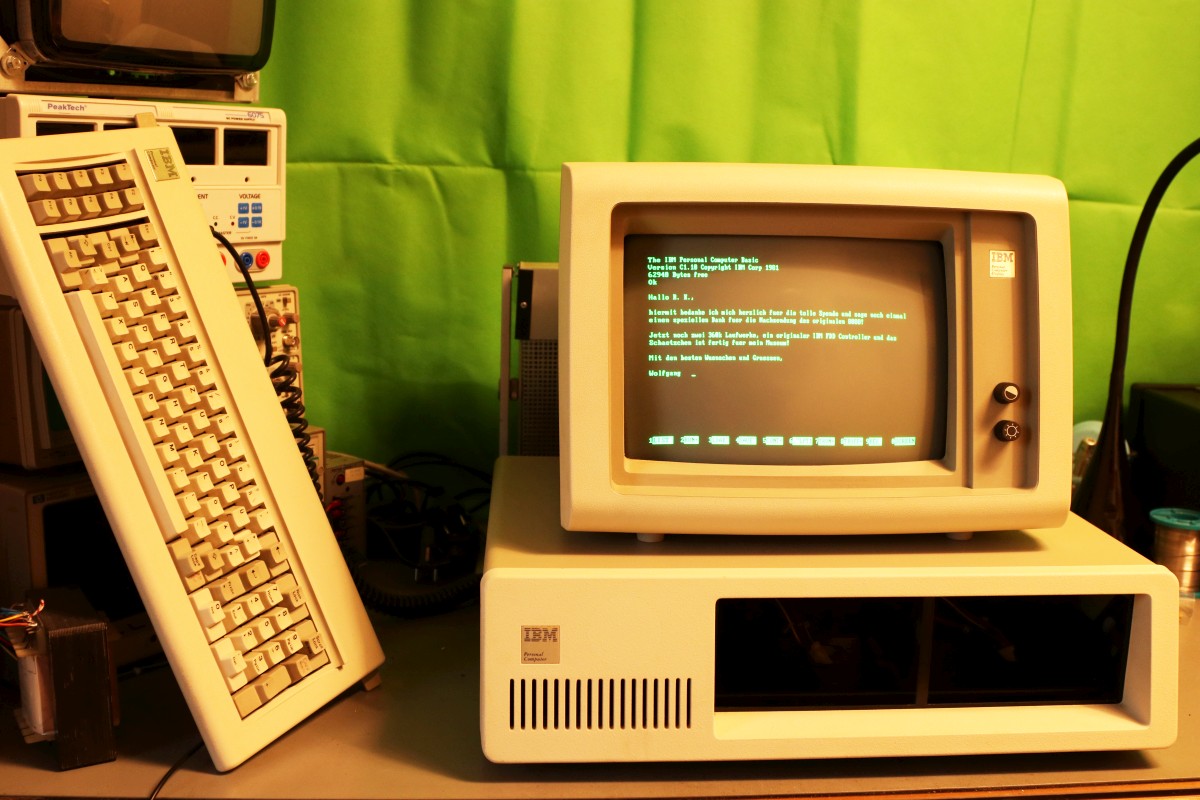

Das nenne ich mal "Retro".

IBM 5150 PC

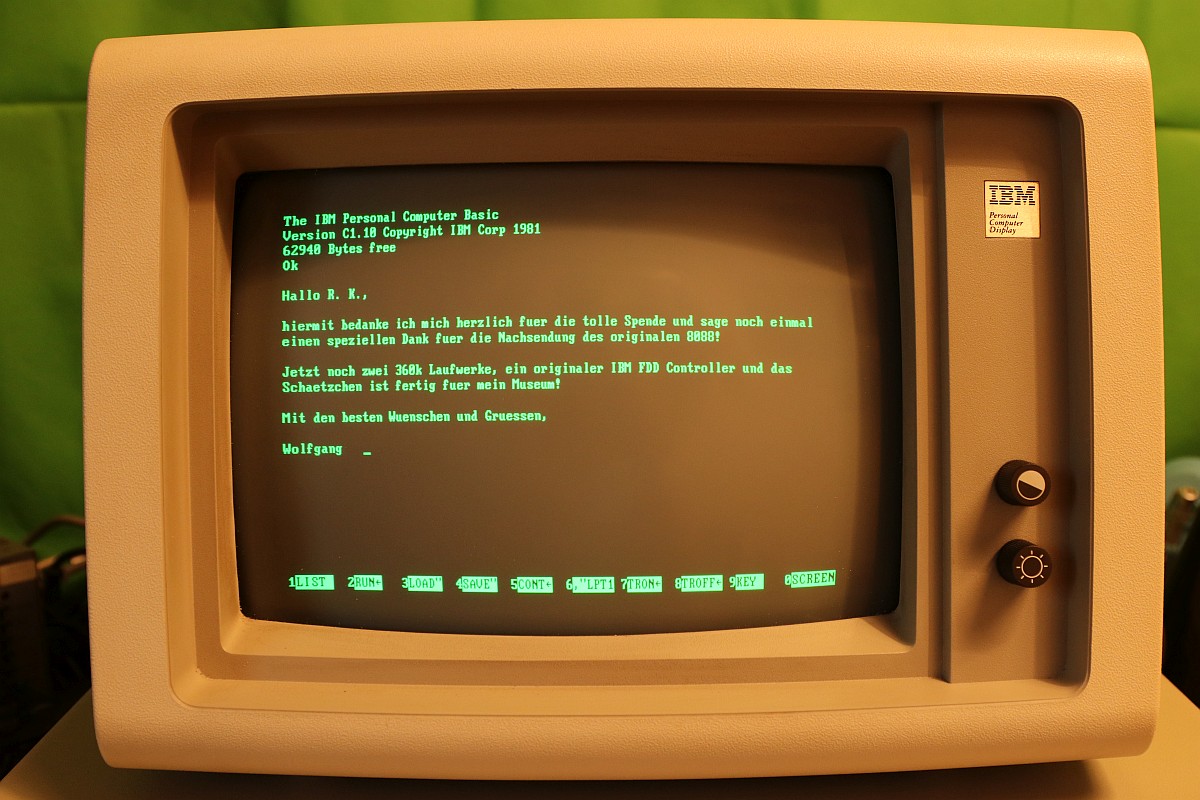

Hier noch eine Botschaft an den edlen Spender!

IBM 5150 PC

Als Nächstes schauen wir uns mal ein PC-Diagnose-ROM an.
