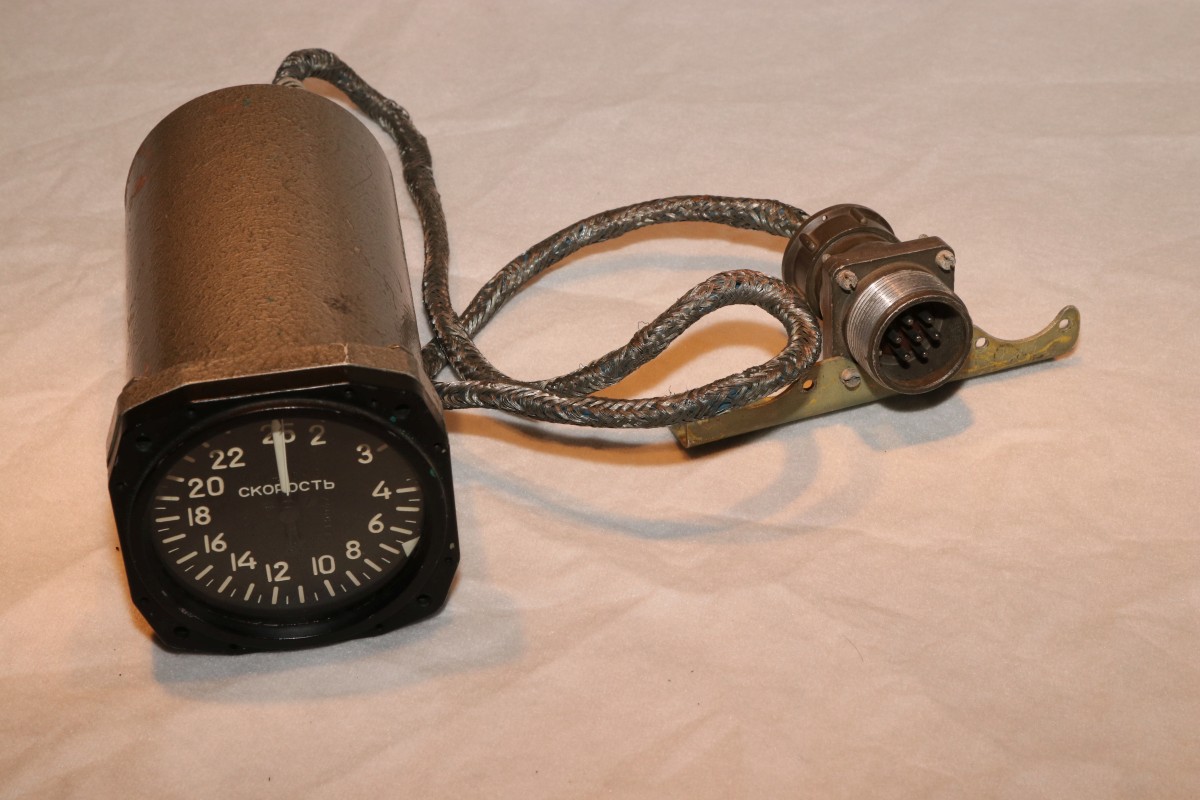

{MIG-21 Air Speed Indicator} Ein Zulauf, der mich schon vor langer Zeit von einem freundlichen Spender aus Österreich erreicht hat: der Geschwindigkeitsmesser einer MIG-21. Dieses Teil nennt sich eigentlich ASI (Air Speed Indicator) und funktioniert rein mechanisch. Innendruck und über ein Staurohr gemessener Staudruck werden mechanisch über barometrische Dosen in einen Zeigerausschlag umgesetzt, der die Flugzeuggeschwindigkeit repräsentiert. Bernoulli und so. Ihr wisst ja. Und nein, den Rest der MIG-21 hab ich nicht im Garten stehen.

MIG-21 Air Speed Indicator

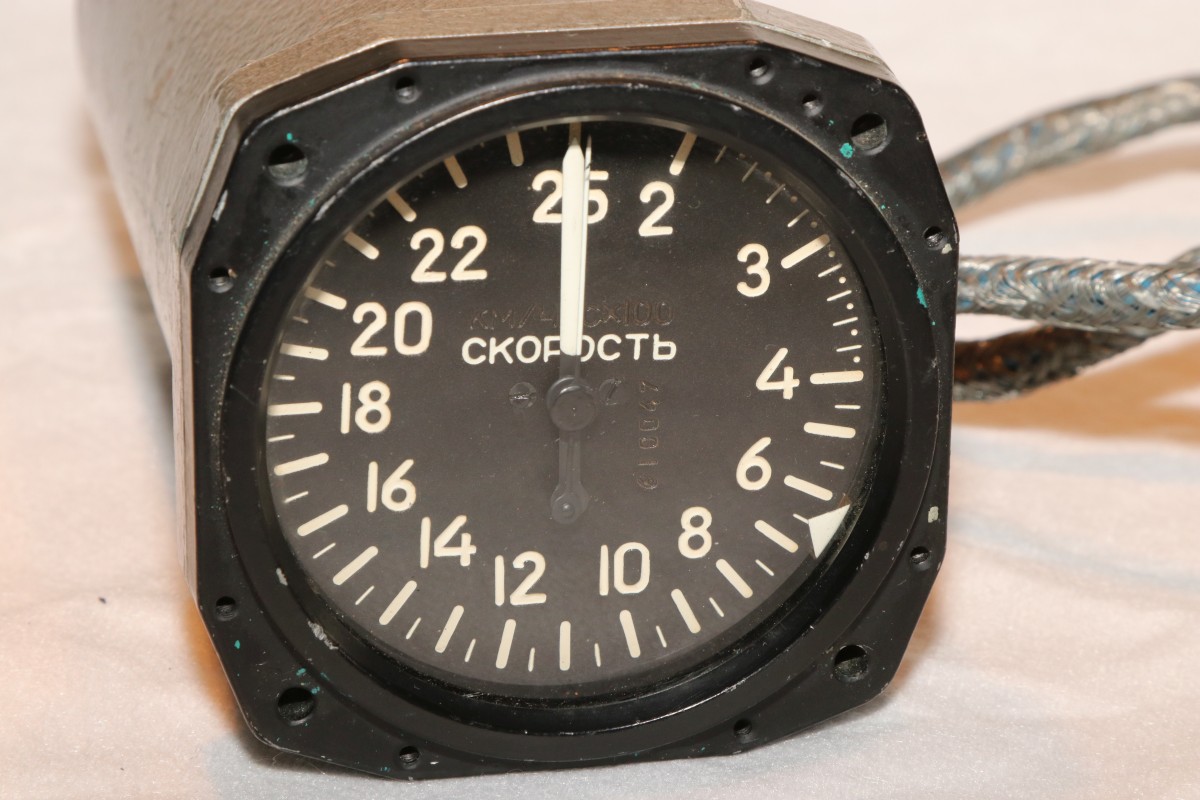

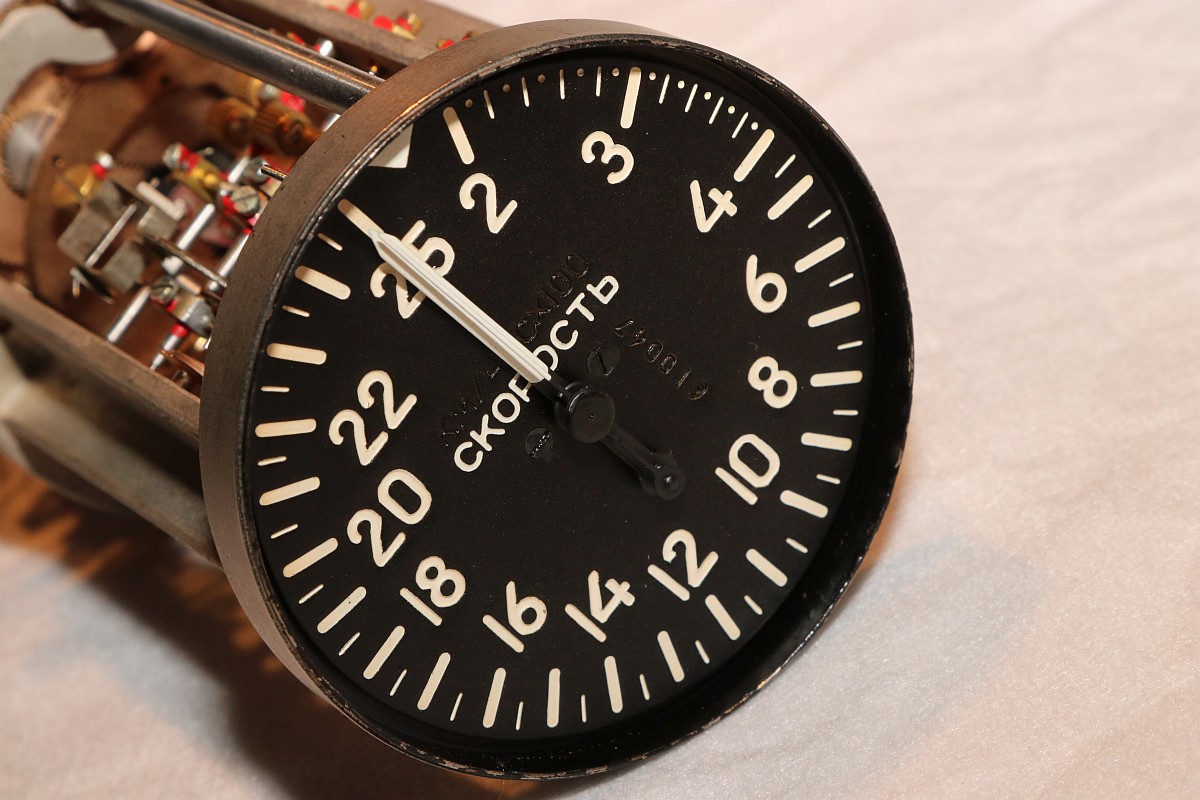

Die Beschriftung (spricht sich angeblich "skorist") bedeutet Geschwindigkeit - wer hätte das gedacht?

MIG-21 Air Speed Indicator

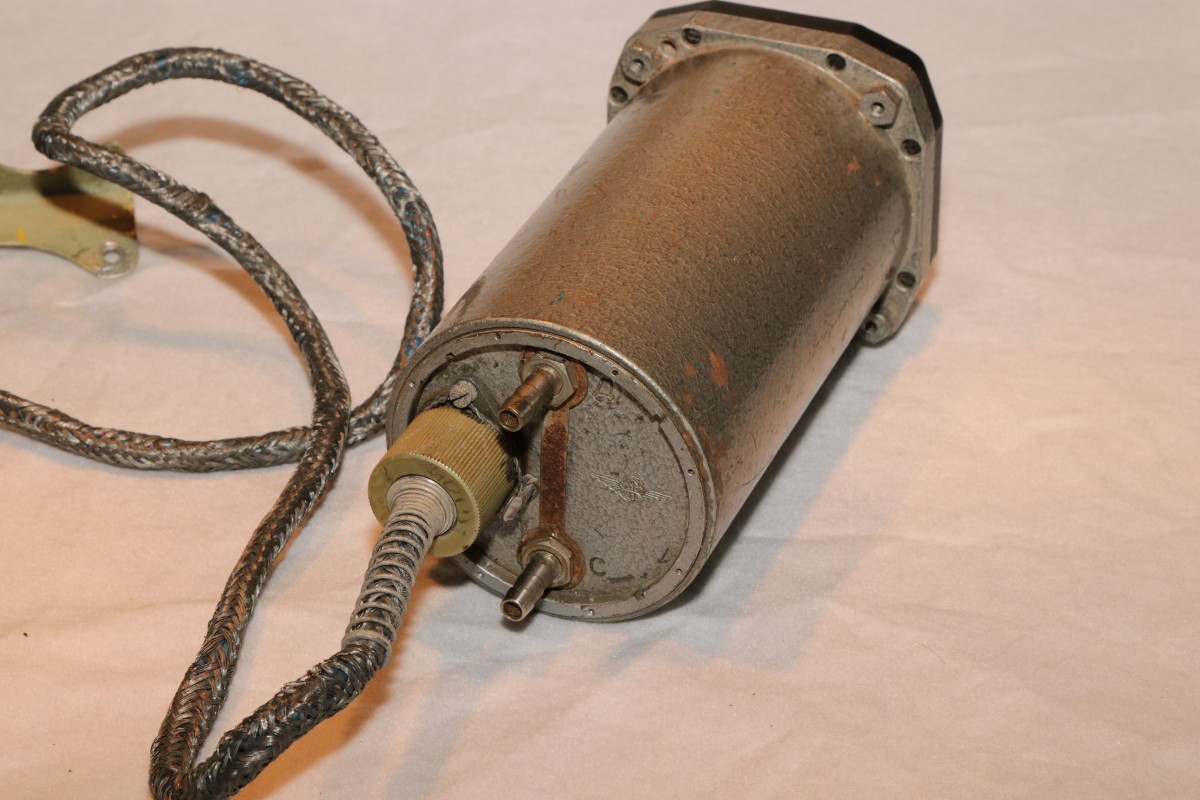

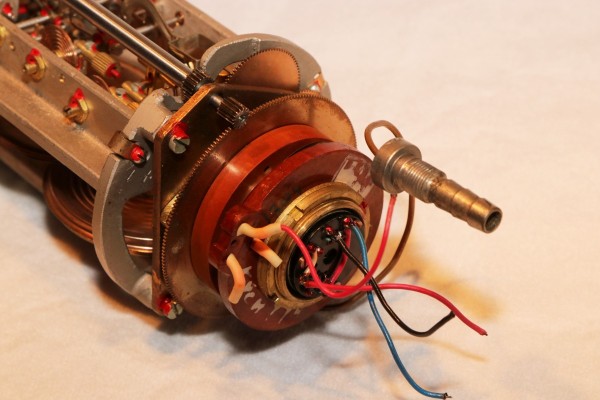

Auf der Rückseite die Luftzuführungsstutzen für Innen- und Staudruck - und die Elektrik für Poti und Speedbug-Motor:

MIG-21 Air Speed Indicator

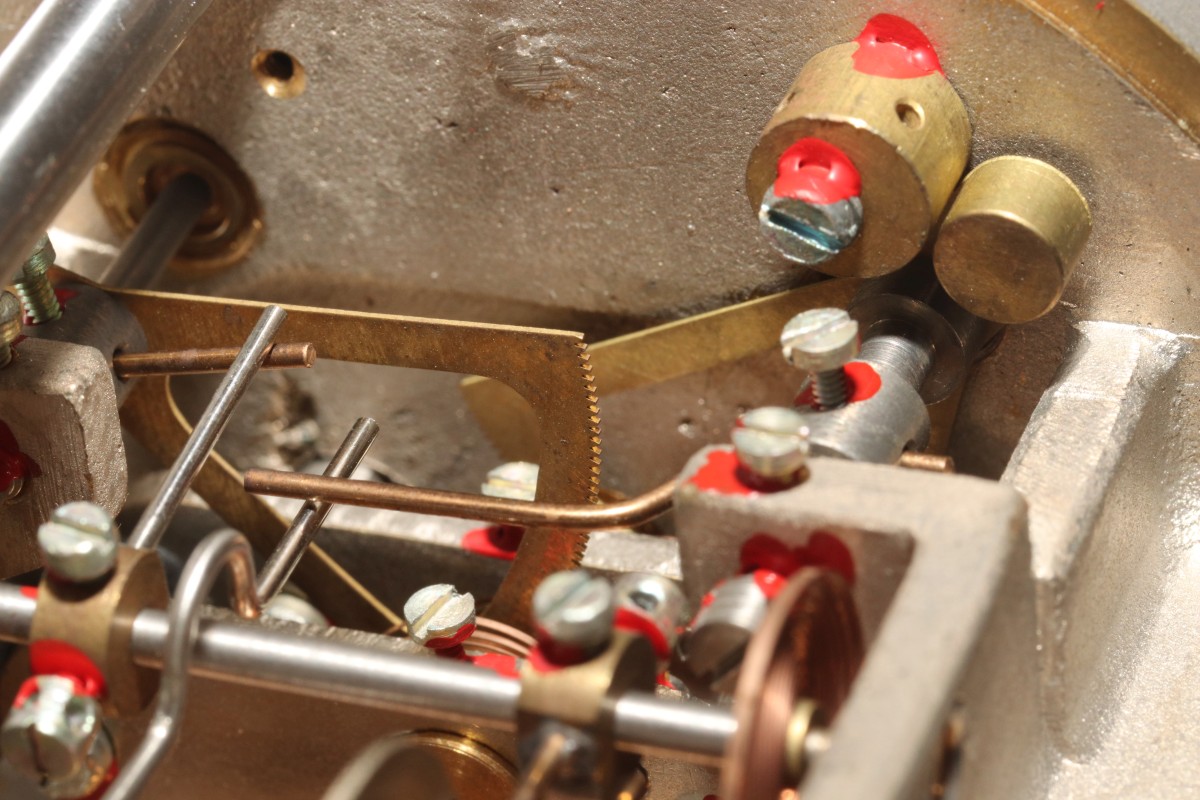

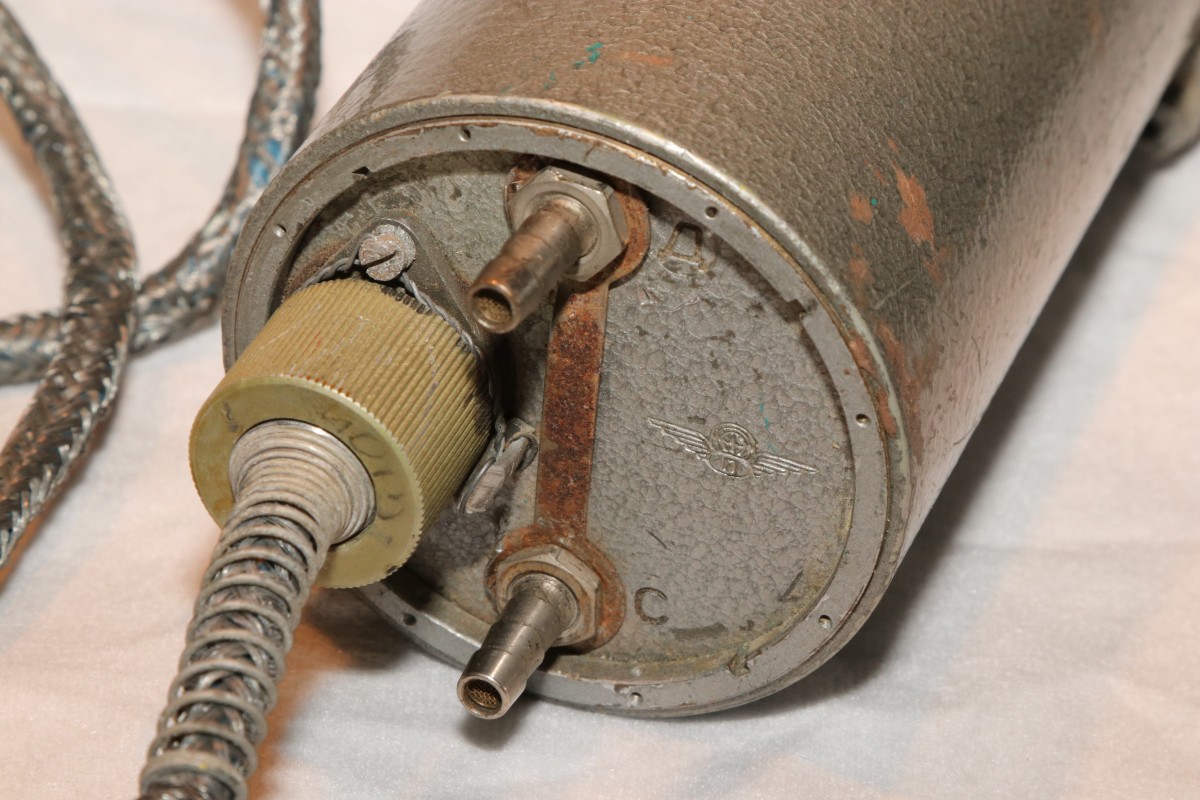

Alles avionisch gesichert mit Sicherungsblechen und Tüddeldraht... soll ja bei 2.500km/h nicht auseinanderfallen!

MIG-21 Air Speed Indicator

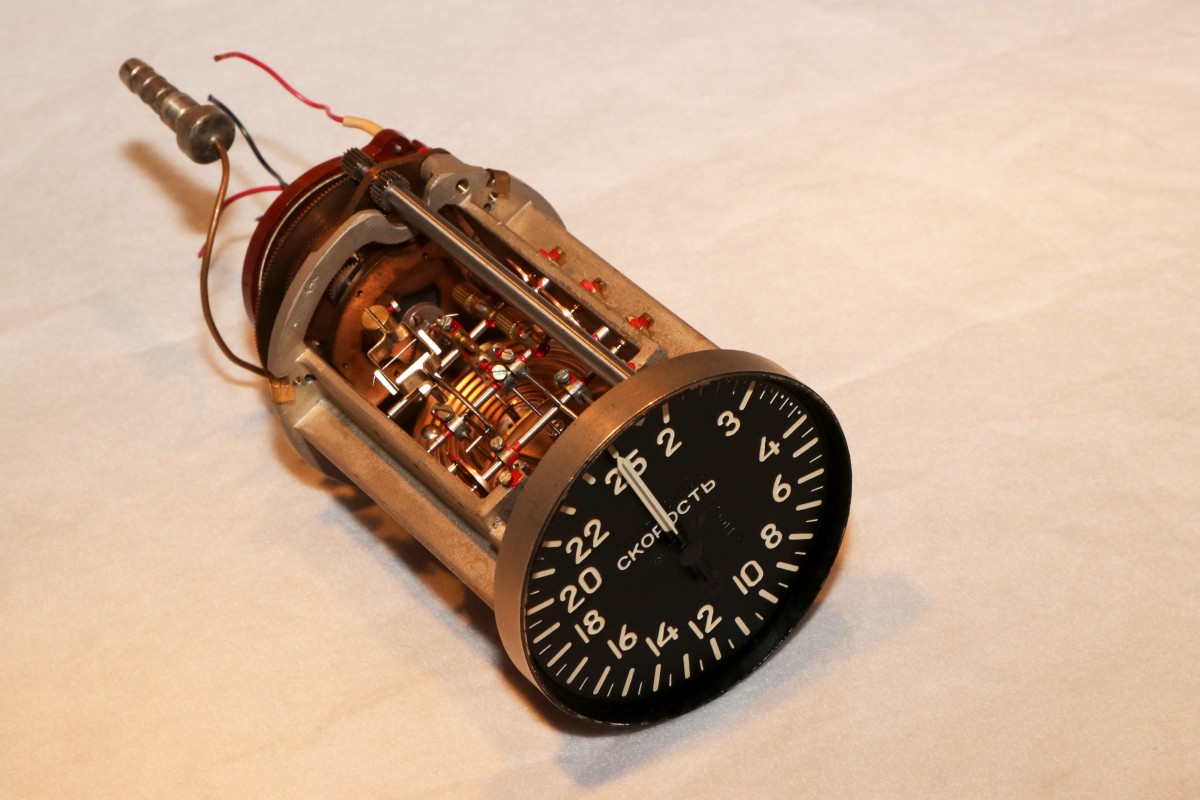

Mach Dich nackisch!

MIG-21 Air Speed Indicator

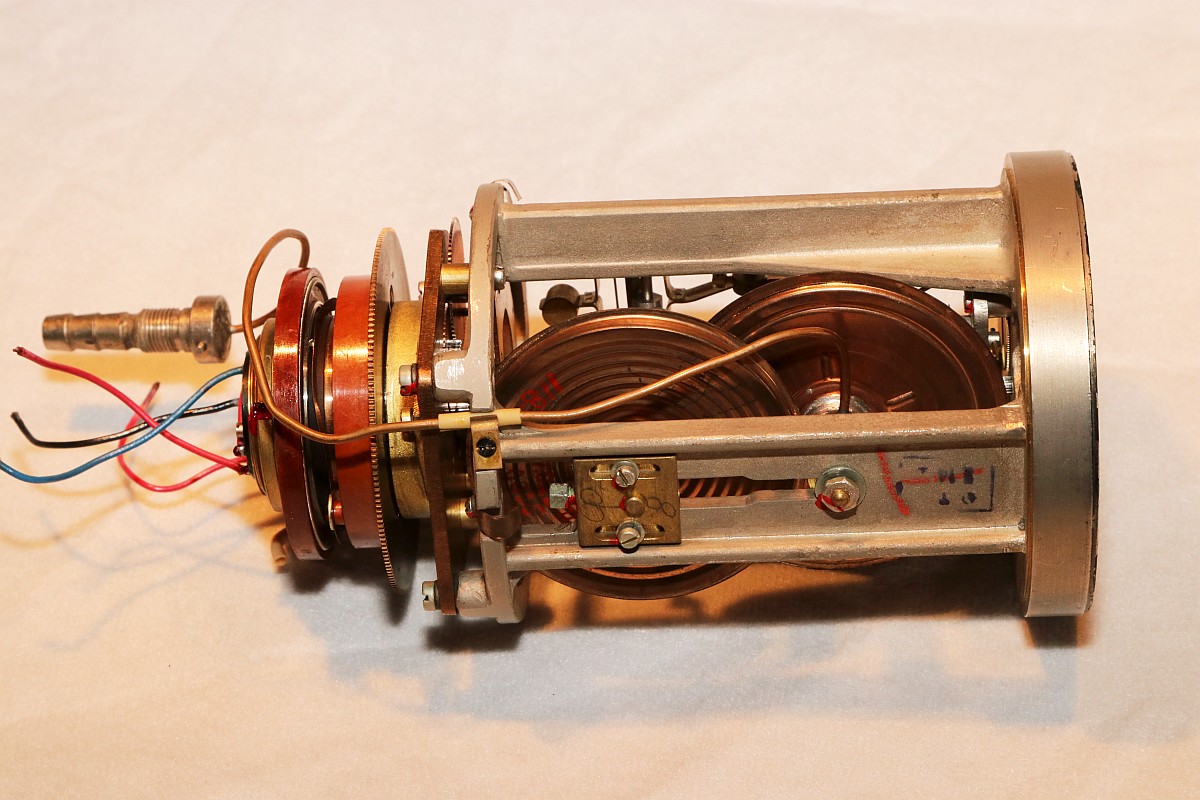

Hier der Motor, das Poti und der Staudruckstutzen, der mit der barometrischen Dose direkt verbunden ist:

MIG-21 Air Speed Indicator

Die zwei Dosen neben und übereinander:

MIG-21 Air Speed Indicator

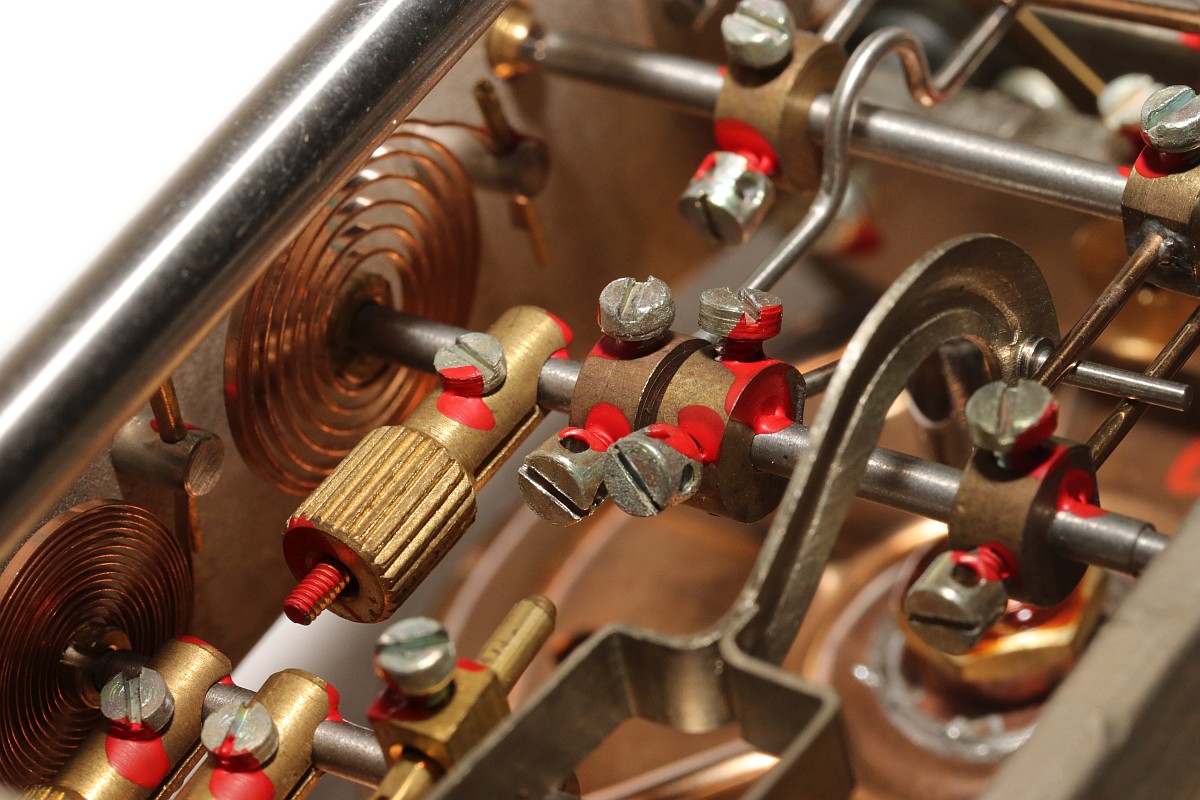

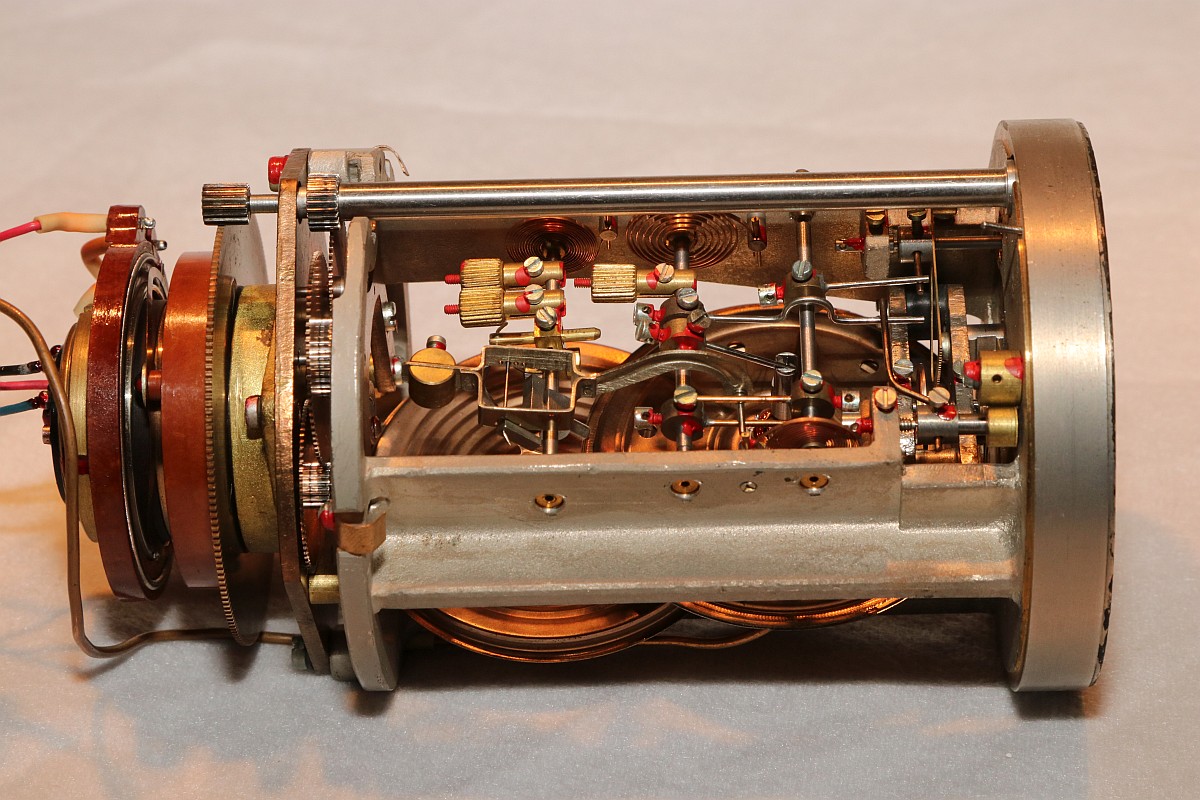

...und die dazu gehörige Hebelmechanik:

MIG-21 Air Speed Indicator

Bis das alles justiert war, ist so manche Stunde vergangen.

MIG-21 Air Speed Indicator

Zwei Zeiger - abhängig von der Differenz der Drücke - vielleicht kann mir das jemand genauer erklären.

MIG-21 Air Speed Indicator

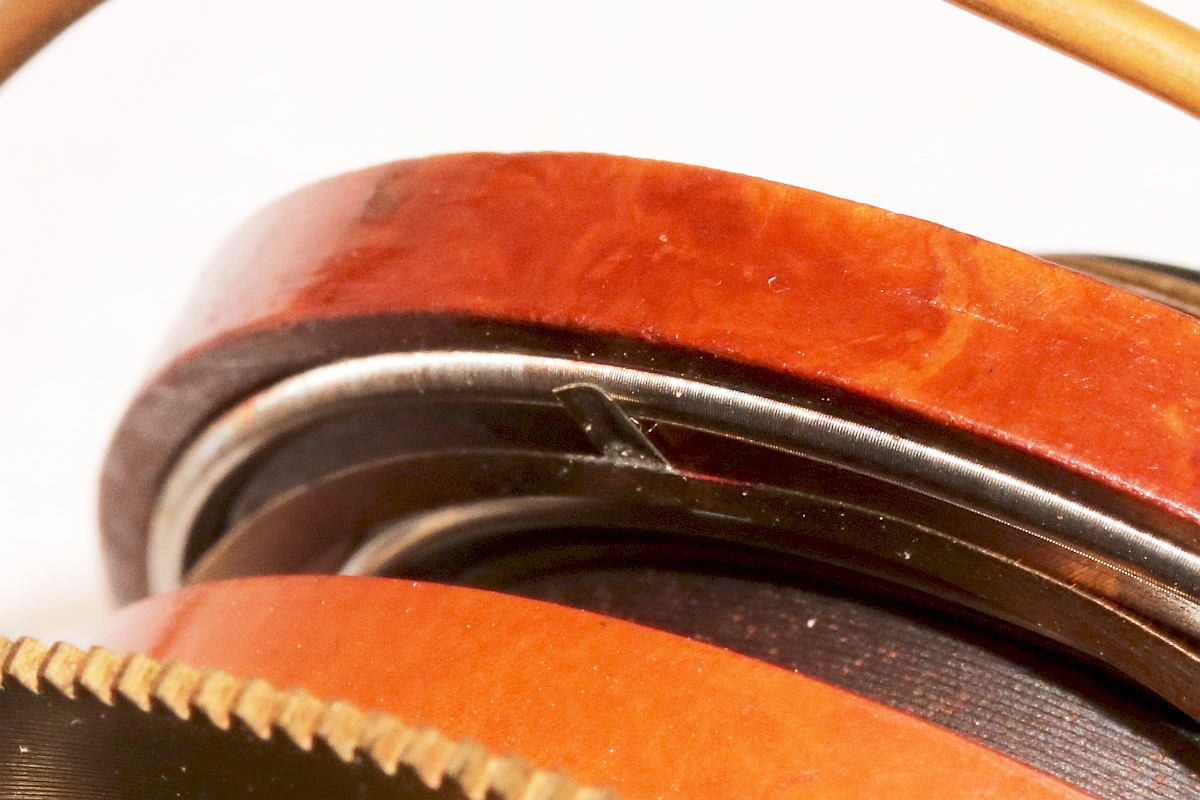

Selbst die Rückstellfedern sehen irgendwie handgedengelt aus. Hauptbestandteil des ASI: Schraubensicherungslack.

MIG-21 Air Speed Indicator

MIG-21 Air Speed Indicator

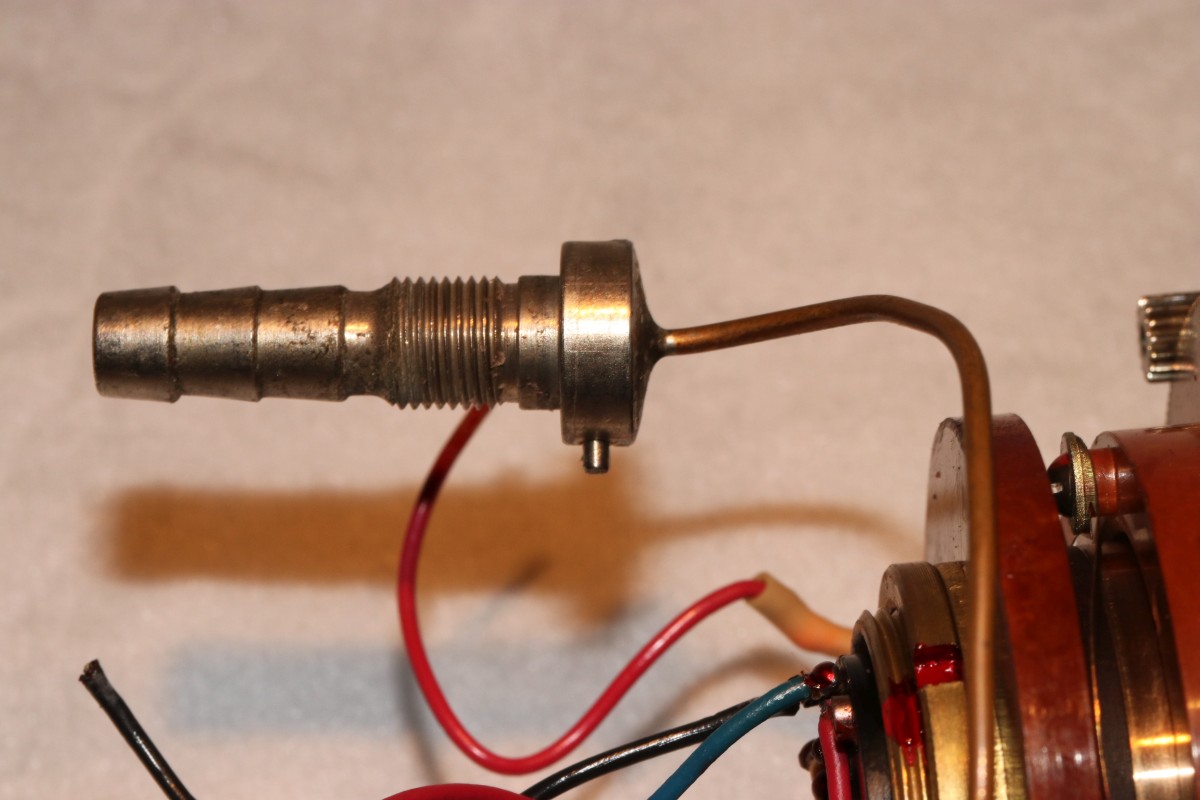

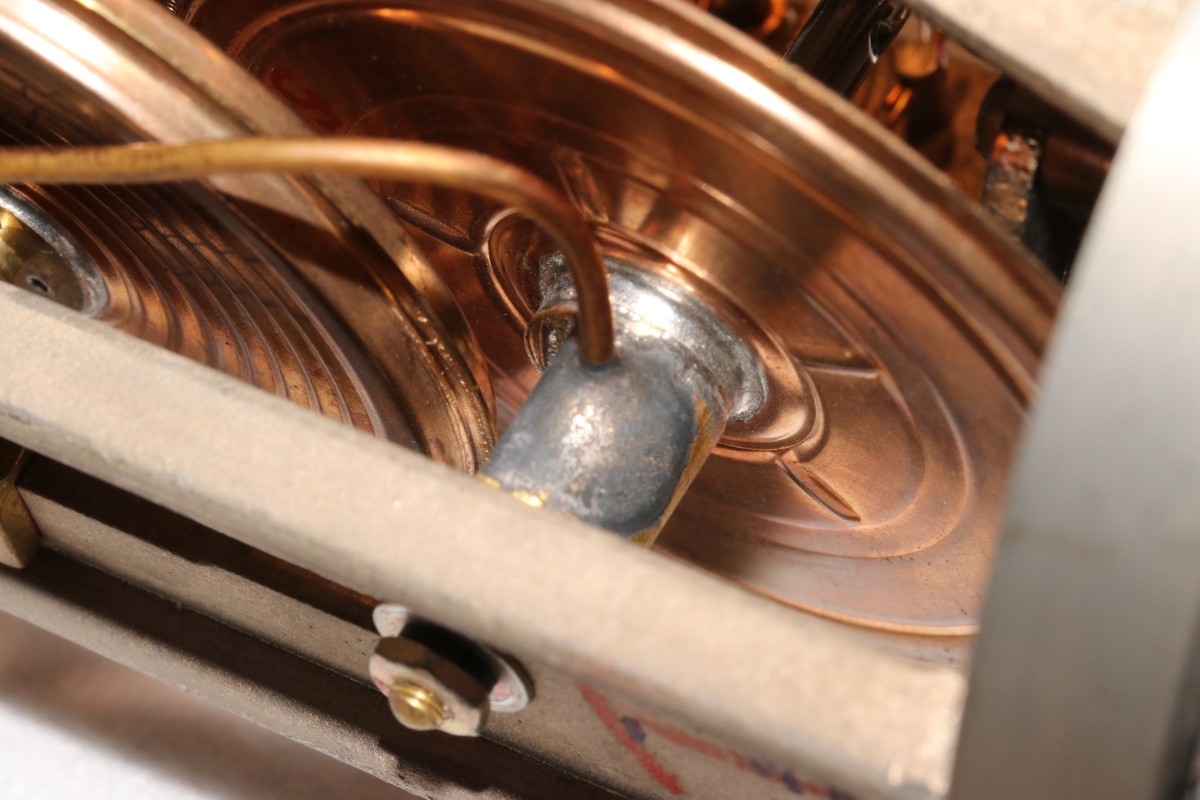

Der Stutzen ist angelötet!

MIG-21 Air Speed Indicator

So wie die Dosen:

MIG-21 Air Speed Indicator

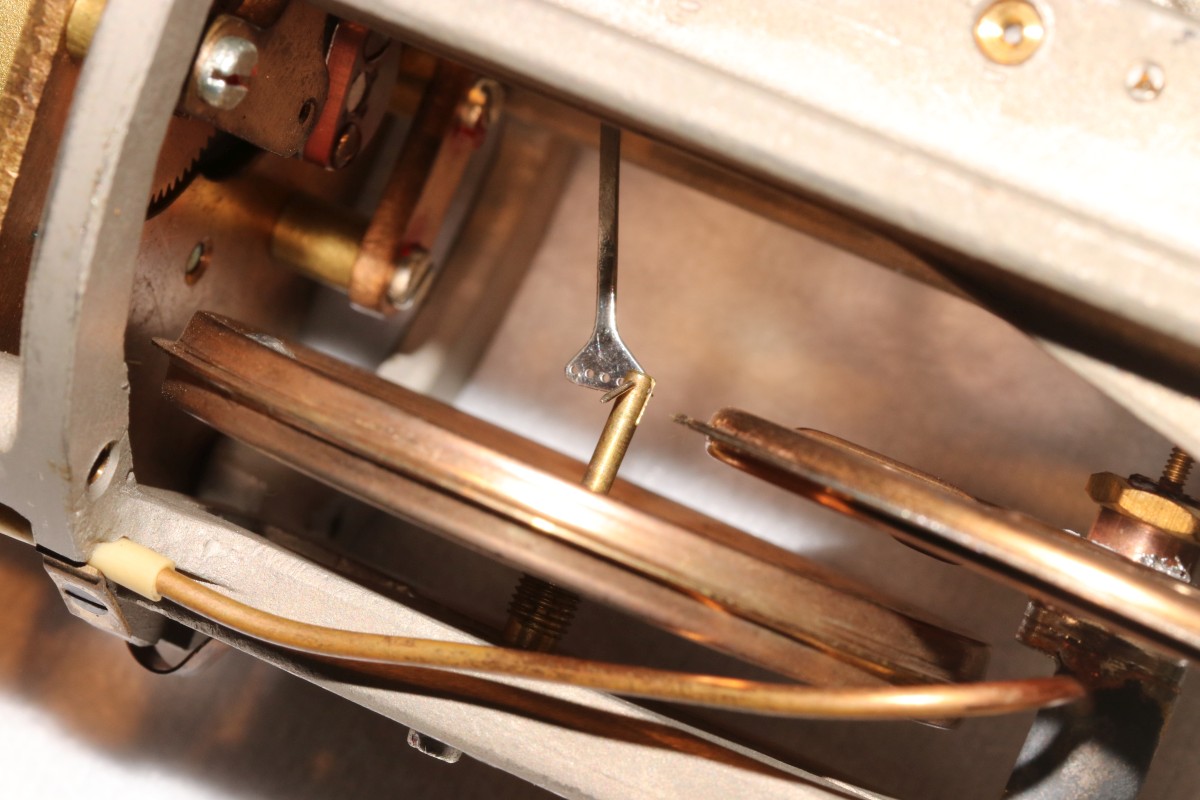

Die Mechanik ist offensichtlich in weiten Bereichen verstellbar...

MIG-21 Air Speed Indicator

Dass dieses Gegengewicht bei den Vibrationen noch tut...

MIG-21 Air Speed Indicator

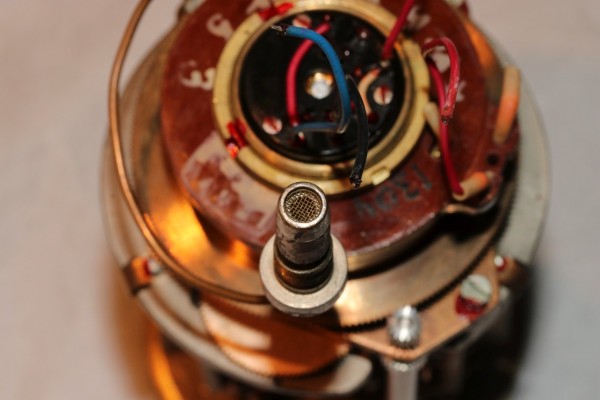

Damit keine Tiere in's System krabbeln...

MIG-21 Air Speed Indicator

Das Poti als Lagerückmeldung.

MIG-21 Air Speed Indicator
