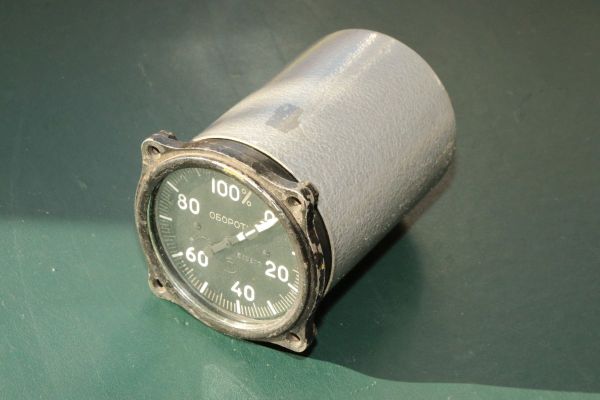

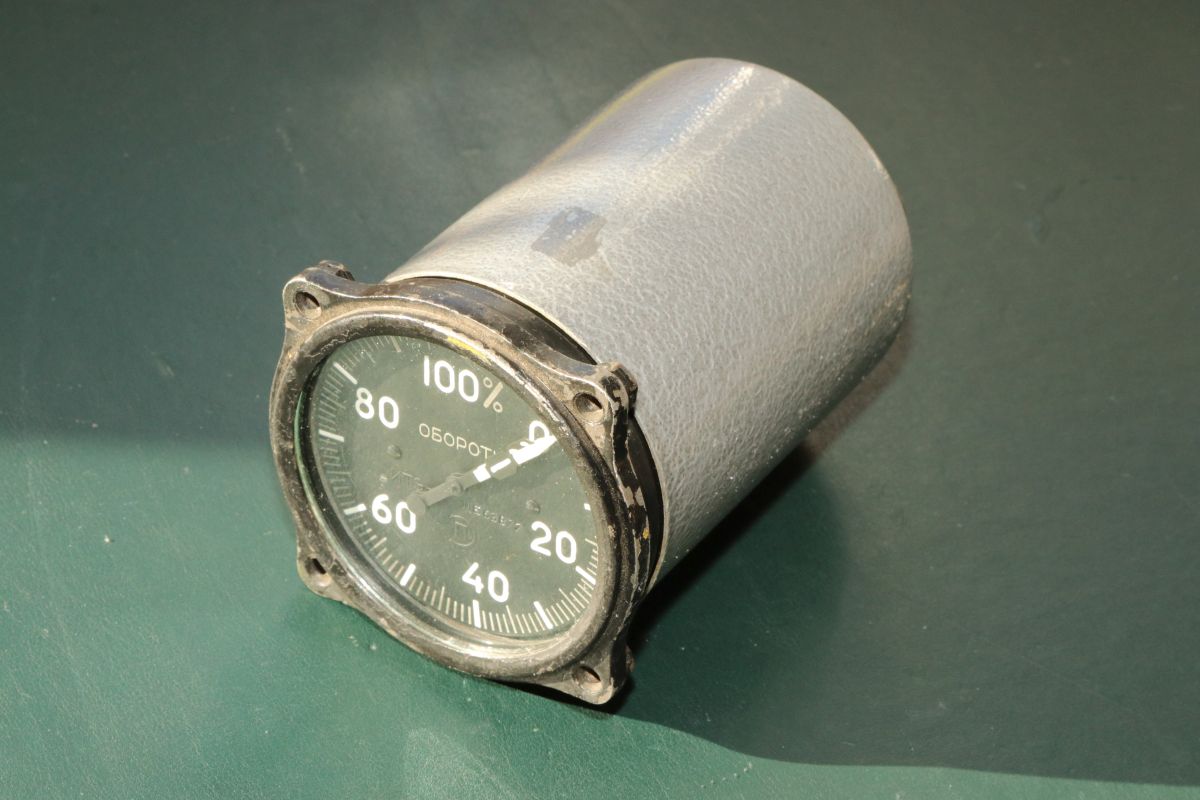

{MIG-23 Drehzahlanzeige} Noch ein Leihexponat von Miro: eine duale Turbinendrehzahlanzeige.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_01_tn.jpg)

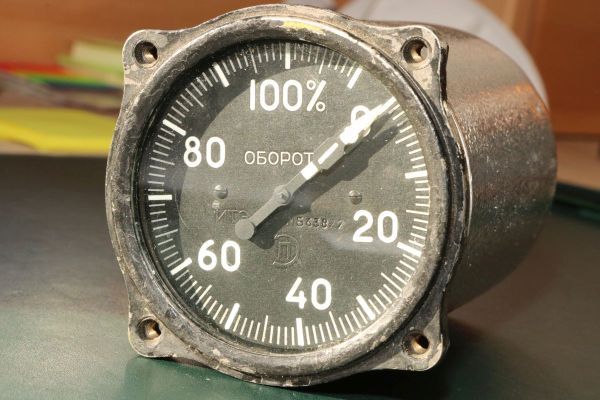

Man sieht es kaum, aber da sind zwei Zeiger!
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_02_tn.jpg)

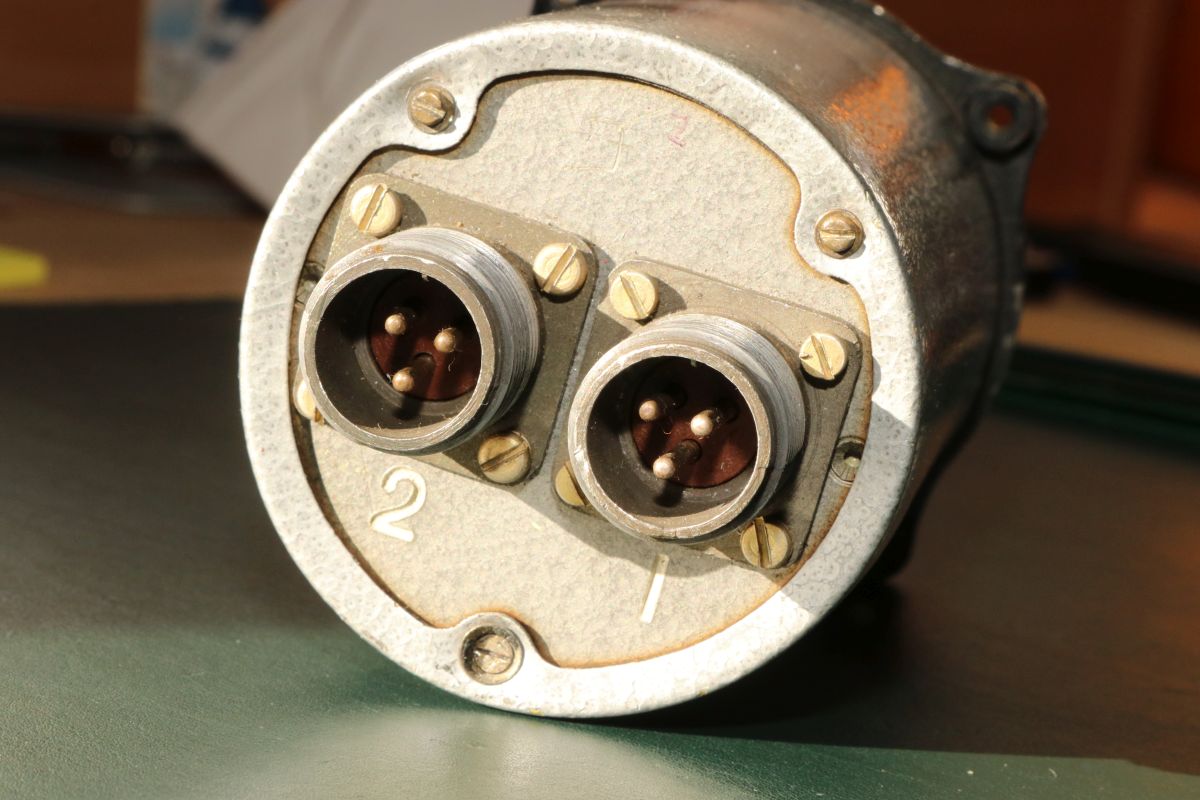

Und zwei unabhängige Eingänge.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_03_tn.jpg)

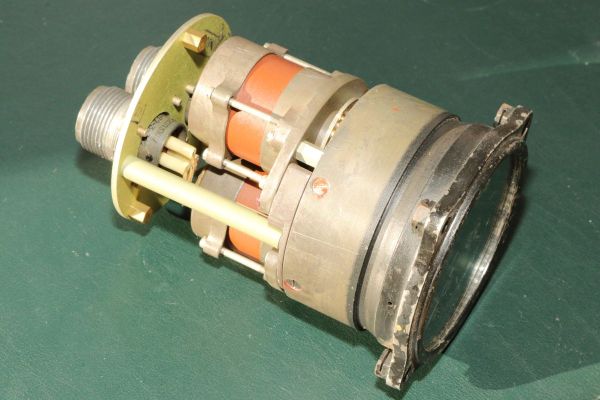

Das Gerät war nicht leicht zu öffnen, auf den ersten Blick sieht man nur zwei Elektromotoren.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_04_tn.jpg)

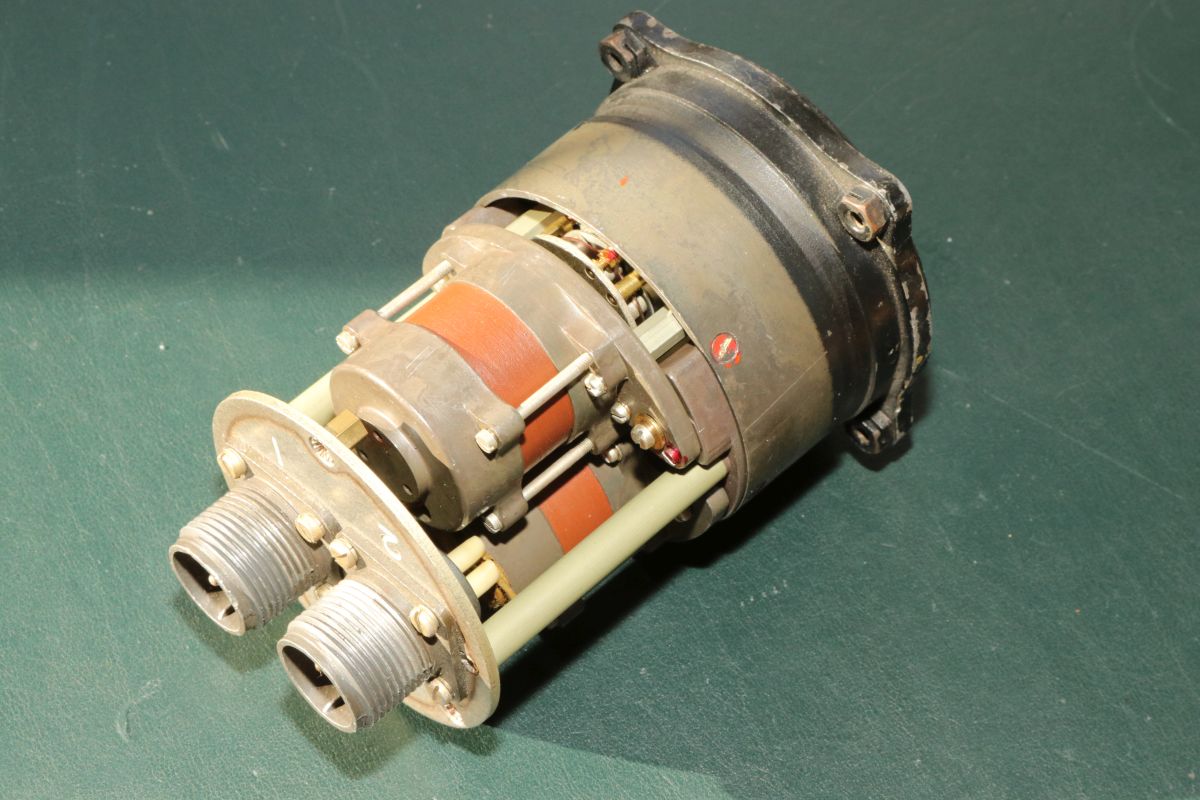

Da versteckt sich noch was unter der Abdeckung...
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_05_tn.jpg)

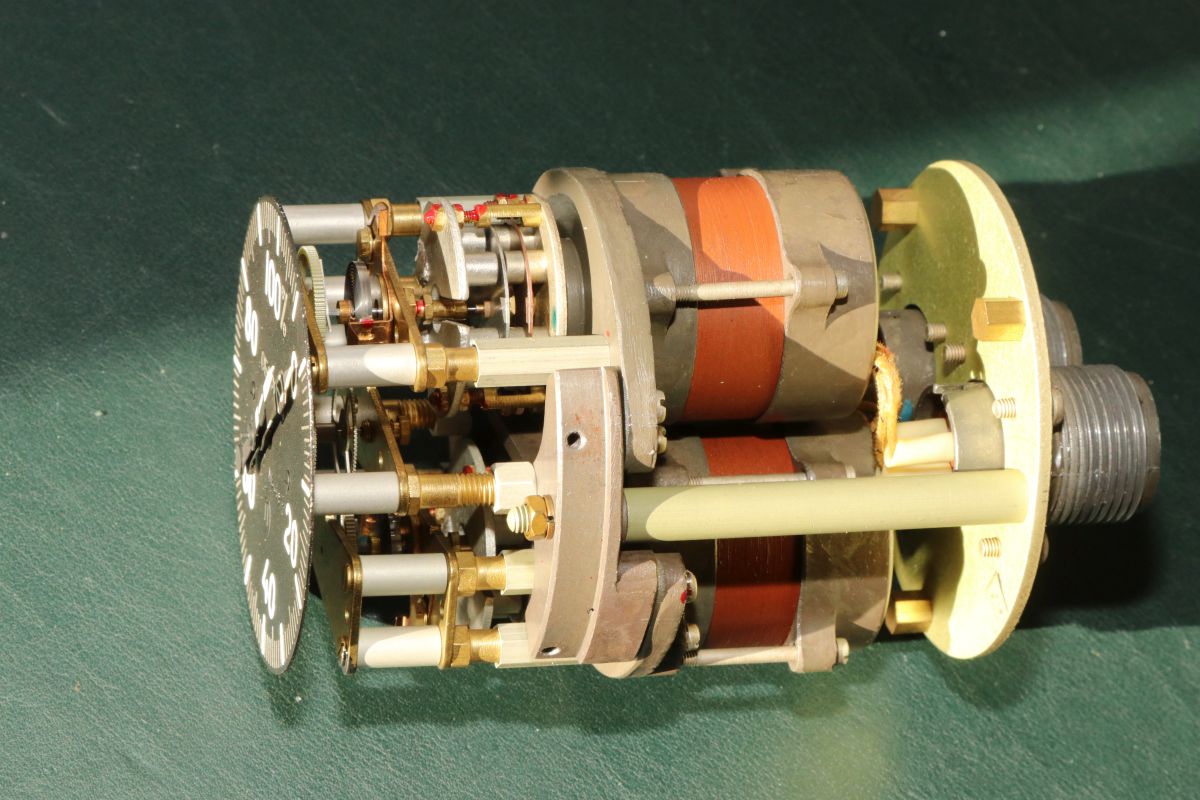

Feinmechanik vom Feinsten!
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_06_tn.jpg)

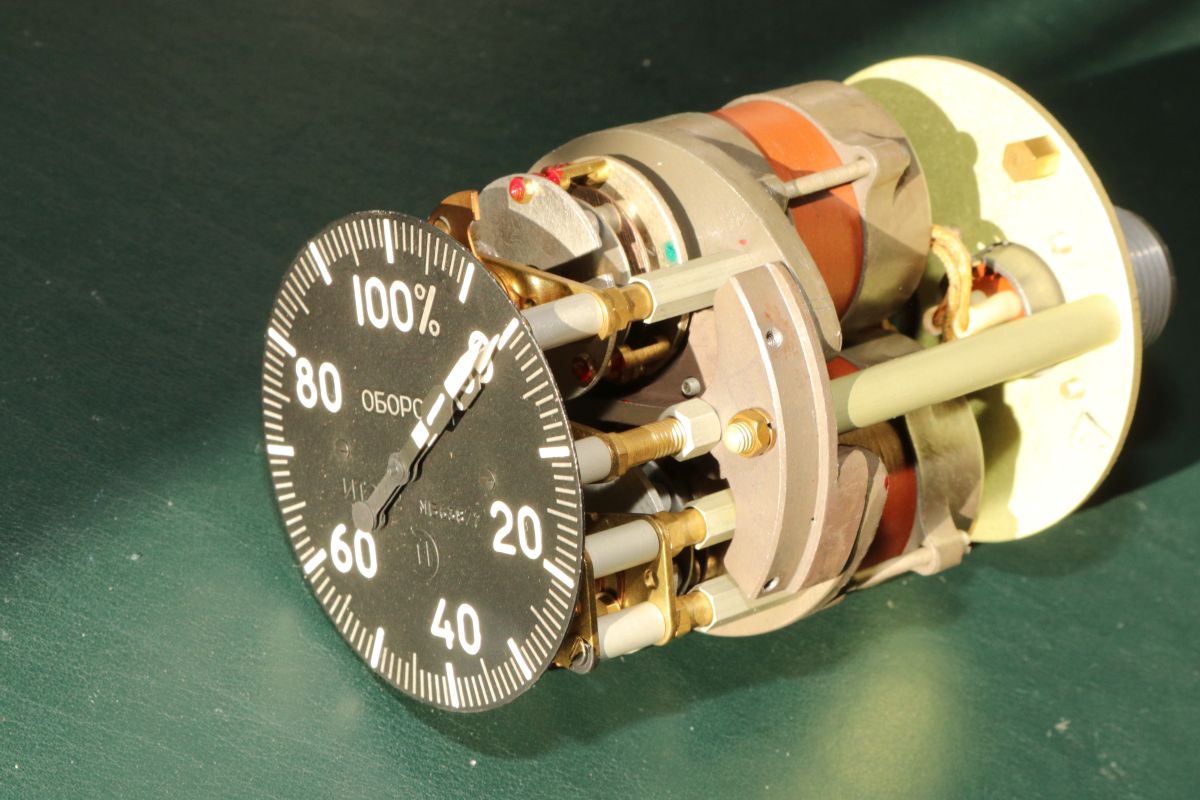

Man kann es kaum erkennen, aber hier sind zwei Wirbelstrom-Schleppzeiger eingebaut.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_07_tn.jpg)

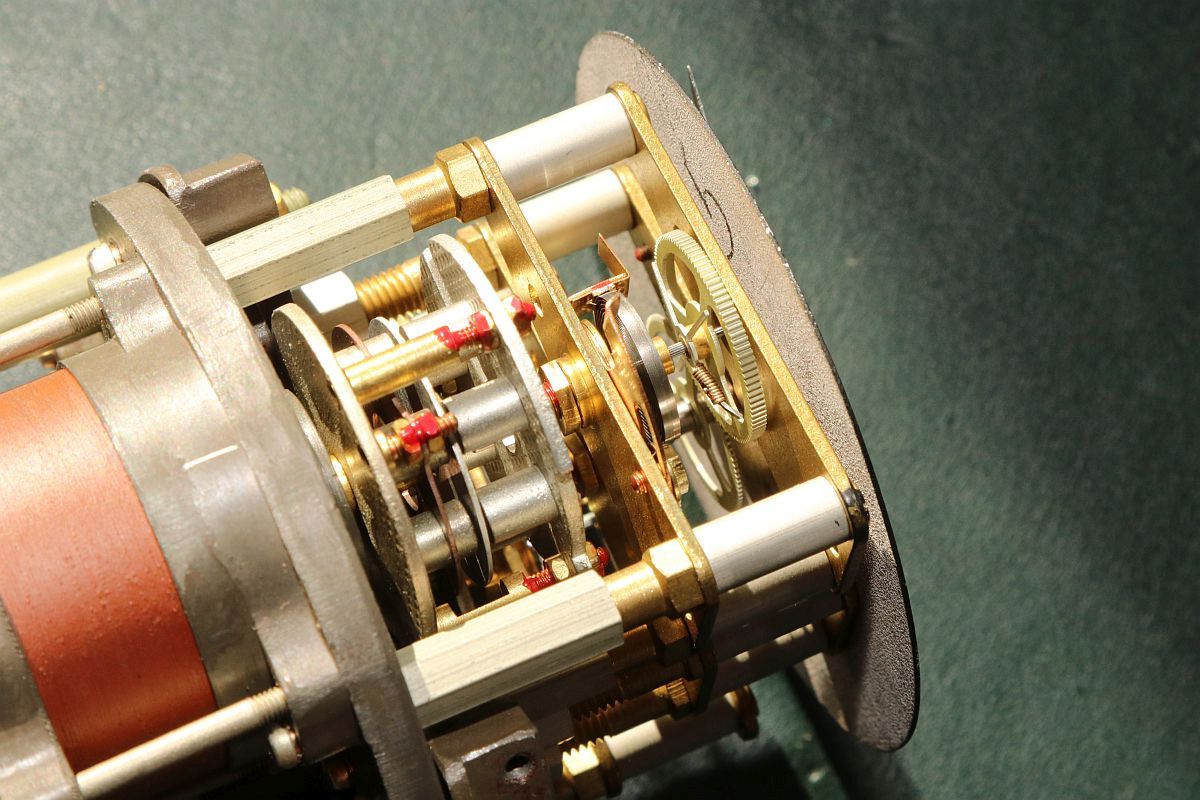

In der Mitte kann man die rotierende Aluscheibe mit den Magneten erkennen.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_08_tn.jpg)

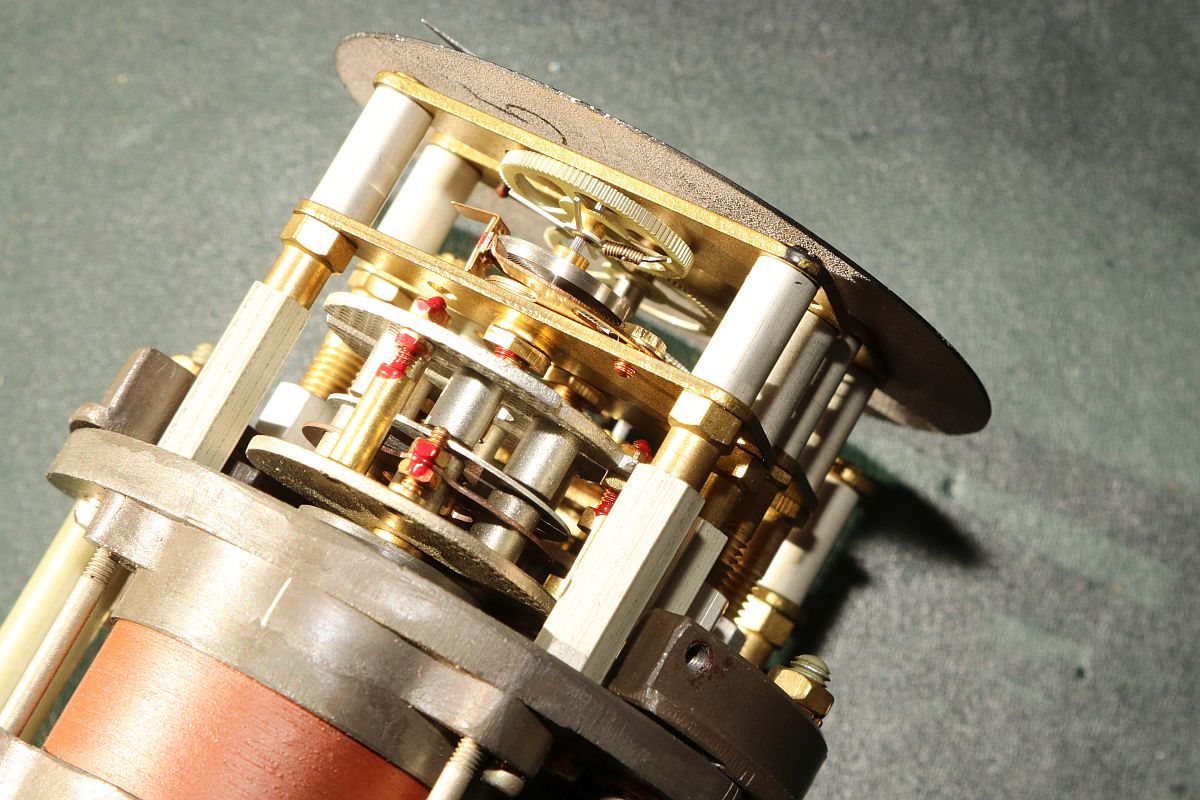

Die Feder vor dem Zahnrad bietet die Gegenkraft.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_09_tn.jpg)

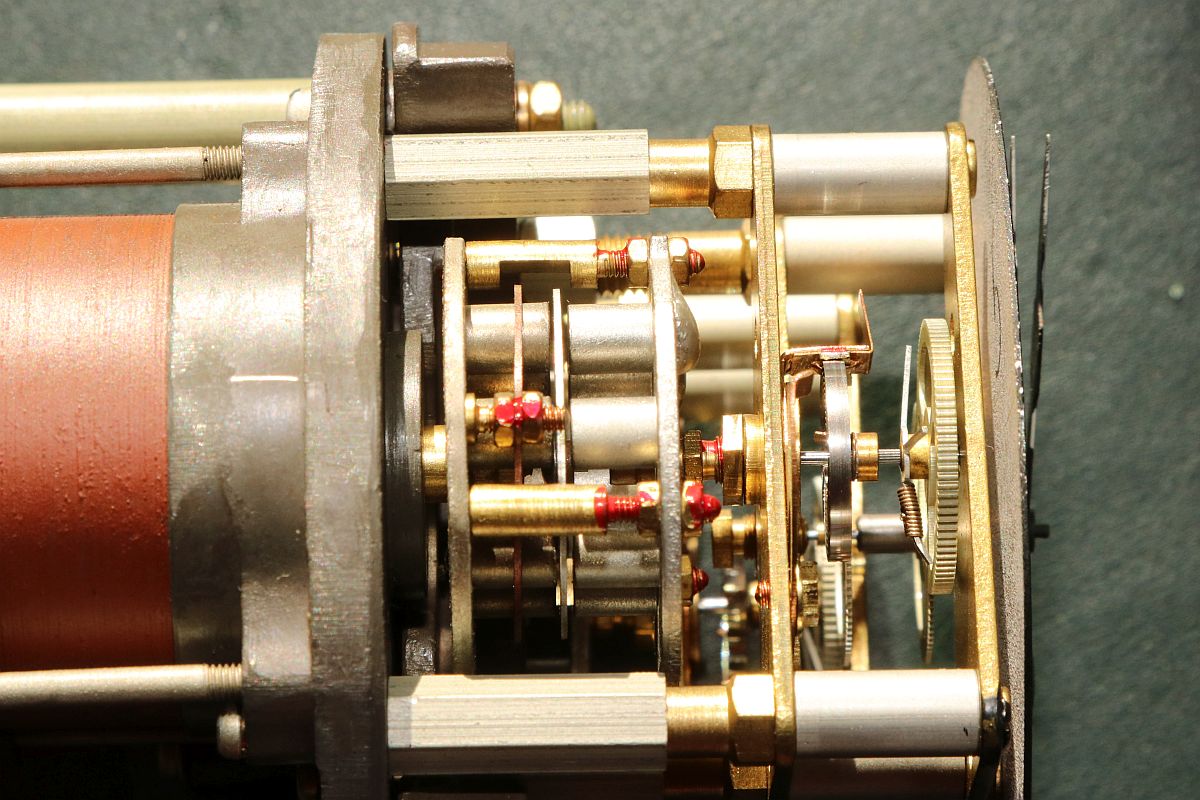

Ein echtes Wunderwerk - es muss auch bei übelsten Beschleunigungen zuverlässig funktionieren.
![MIG-23 Drehzahlanzeige](img_migrpm/migrpm_10_tn.jpg)
Jetzt noch ein paar Einzelteile und ich baue mir die MIG im Garten zusammen...
|
